MANUALE UTENTE SC PMX100 PANASONIC

La ringraziamo per l'acquisto di quello prodotto.
Leggere attentamente queste istruzioni prima di utilizzato il presente prodotto, e conservare questo manuale per usi futuri.

Eseguire le procedure con il telecomando. É inoltre possibile utilizzare i pulsanti dell'unità principale, qualora siano uquali.

Ilsysteme e le illustrazioni possono apparire differenti. Queste instruzioni per l'uso sono applicabili al segunteystema.

Sistema	SC-PMX100	SC-PMX100B
Unità principale	SA-PMX100	SA-PMX100B
Diffusori	SB-PMX100	SB-PMX100

Se non diversamente indicate, le illustrazioni contenute in queste istruzioni per l'uso si riferiscono al modello SC-PMX100.

[PMX100]: riporta le caratteristica applicabili al solo modello SC-PMX100.

PMX100B: riporta le caratteristiche applicabili al solo modello SC-PMX100B.

Indices

Precauzioni per la sicurezza 2

Accessori in dotazione 3

Manutenzione 3

Disposizione dei diffusori 4

Collegamenti 4

Panorama dei comandi 5

Preparazione del telecomando 5

Impostazioni di rete 6

Streaming di musica attraverso la rete. 8

Uso di AirPlay 10

Informazioni su Bluetooth 10

Utilizzo della funzione Bluetooth 10

Informazioni sui supporti 12

Inserimento supporto 12

Comandi per la riproduzione dei supporti ... 12

Radio FM. 14

PMX100B DAB+ 14

Utilizzo dell'sinput ausiliario 15

Utilizzo dell'ingresso PC 15

Effetti sonori. 16

Orologio e timer 16

Altri. 17

2 Risoluzione dei problemi 19

Dati tecnici 22

Precauzioni per la sicurezza

AVERTENZA!

Unità

Per ridurre il rischio d'incendio, scosse elettriche o danni al prodotto,

• Non esporlo alla pioggia, umidità, gocciolamenti o spruzzi.

• Evitare di mettervi sopra oggetti pieni di liquidi, come vasi.

• Usare sostanto gli accessori consigliati.

• Non aprire i coperchi.

• Non tentare di riparare esta unità da soli. Per le riparazioni, rivolgersi al personale di assistenza qualificato.

ATTENZIONE!

Unità

Per ridurre il rischio d'incendio, scosse elettriche o danni al prodotto,
- Per mantenere una Buona ventilazione, non installare o sistematico Questa unità in uno scaffale per libri, armadietto incorporeto od altrato spazio ristretto.
- Non ostruire le aperture di ventilazione dell'unità con giornali, tovaglie, tende ed altri oggetti simili.
- Non mettere sull'unità sorgenti di fiamme libre, come candele accese.
- Questa unità è progettata per l'uso nei paesi con clima temperato.
- La presa di rete è dispositivo per scollegare. Installare l'unità in modo che la presa di rete possa essere scollegata immediamente alla presa di corrente.
- Durante l'uso, esta unità potrebbe essere soggetta alle interferenze radio causate dal cellulare. Se si dovesse verificare tale interferenza, augmentare la distanza tra但这a unità e il cellulare.
- Questa unitàutilizzuaun laser.L'uso di apparecchi di controllo o di regolazione, o procedure di utilizzazione diverse da quale indicate in questo manuale di istruzioni,ippo socause l'esposizione a radiazioni pericoloso.

Batteria

• Non smontare o cortocircuitare la batteria.
  Non caricare la batteria alcalina o al manganese.
• Non usare la batteria se il coperchio è stato rimioso.
  Non riscaldare o esporre alle fiamme.
  Non lasciare la (le) batteria(e) in un'automobile esposta alla luce diretta del sole e con sportelli e finestrini chiusi per un periodo di tempo prolongato.
• Rimuovere la batteria se non si intende'utilizzare il telecomando per un periodo di tempo prolongato. Conservare en un luogo fresco e al buio.
• Se la batteria non è sostituita correttamente, potrebbe verificarsi un'esplosione. Per la sostituzione utilizzare solo batterie di tipo consigliato dal produttore.
• Quando si smaltiscono le batterie, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodosporretto di smaltimento.

Smaltimento di vecchie apparecchiature e batterie usate

Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questi symboli sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti eletrici, eletronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate vi invitiamo a portarli negli apposti puniti di raccolta seconda la legislazione vigente nel vostro paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi!.
invitamo a contattare il loro comune.

Lo smaltimento non corretto di quosti rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Questo symbolo più essere essere usato in combinazione con un symbolo chimico. In questo caso è conforme ai requisiti indicati nella Direttiva per il prodotto chimico in questione.

C€1177①

Dichiarazione di conformità (DdC)

"Panasonic Corporation" dichiara qui che quello prodotto è conforme ai requisiti essentiali e altre relative norme della Direttiva 1999/5/EC.

I clienti possono scaricare una copia della DdC originale dei nostri prodotti R&TTE dal myistro server per le DdC: http://www.doc.panasonic.de

Contatti del Rappresentante Autorizzato:

Panasonic Marketing Europe GmbH,

Questo prodotto è destinato ai seguenti paesi.

GB, DE, AT, BE, DK, SE, FR, IT, ES, NL, FI, GR, PT, PL, HU, CZ, SK, EE, LV, LT, SI, BG, RO, MT, CY, IE, LU, HR, NO, CH, IS, LI, TR

Questo prodotto è progettato per la clientela generale. (Categoria 3)

La functionalità WLAN di"Thiso prodotto dovro è essereutilizzata esclusivamente all'interno di edifici.

Questo prodotto è realizzato per connettiersi a un Access Point di reti WLAN da 2,4 GHz o 5 GHz.

MPEG Layer-3, technologia di codifica audio con licenza della Fraunhofer IIS e Thomson.

Il marchio denominativo Bluetooth® e i loghi sono marchi registrati di propietà di Bluetooth SIG, Inc. e qualsiasi utilizzato di tali marchi da parte di Panasonic Corporation è concoso in licenza.

Altri marchi registrati e nomi di marchi sono di proprietà dei rispettovii propriatori.

CERTIFIED

N-PROTECTED SETUP

Il Logo Wi-Fi CERTIFIED™ è un marchio di certificazione di Wi-Fi Alliance®.

Il marchio identificativo Wi-Fi Protected SetupTM è un marchio di certificazione di Wi-Fi Alliance®.

"Wi-Fi®" è un marchio registrato di Wi-Fi Alliance®.

"Wi-Fi Protected SetupTM", "WPA™", e "WPA2™" sono marchi di Wi-Fi Alliance®.

Qualcomm® AllPlay™ la piataforma smart media è un prodotto di Qualcomm Connected Experiences, Inc.

Qualcomm é un marchio di Qualcomm Incorporated, registrato negli Stati Unit ed in altri paesi ed usato con autorizzazione.

AllPlay e l'icona AllPlay sono marchi di Qualcomm Connected Experiences, Inc., e sono usati con autorizzazione.

Questo prodotto contiene software Spotify, che è soggetto a licenze di terzi che si trovano qui:

Mac, OS X e AirPort sono marchi di Apple Inc., registrati negli Stati Uniti e in altri paesi.

Windows e Windows Vista sono marchi registrati o marchi di Microsoft Corporation negli Stati Uniti e/o in altri paesi.

Google Play e Android sono marchi di Google Inc.

Made for

AirPlay

"Made for iPod", "Made for iPhone", e "Made for iPad" indicano che un accessorio elettronico è stato progettato per essere collegato specificamente all'iPod, iPhone, o iPad, rispettivamente, e che lo sviluppatore ne certifica la conformità con gli standard prestazionali di Apple.

Apple non è responsabile per il funzionamento di tale dispositivo o della sua conformità con gli standard normativi e di sicurezza.

Si noti che l'utilizzo di tale accessorio con iPod o iPhone o iPad pouphonfluenzare negativamente le prestazioni wireless.

AirPlay, iPad, iPhone, iPod, iPod nano, iPod touch e Retina sono marchi di Apple Inc., registrati negli Stati Uniti e in altri paesi.

iPad Air e iPad mini sono marchi di Apple Inc.

App Store è un marchio di servizio di Apple Inc.

Accessor in dotazione

Controllare identificare gli accessori in dotazione.

□1

1xCa

alimentazione CA

□

1 x Telecomando

(N2QAYB001018)

□2

2x Cavi dei diffusori

□

1 x Batteria per il telecomando

□

PMX100

Antenna FM interna

□

(PMX100B)1x

Antenna DAB

Manutenzione

• Pulire l'unità principale con un panno asciutto e morbid.
• Per pulire i diffusori, utilizzare un panno fine e asciutto, come un panno in microfiba.
• Per pulire ilsystemoni non si devono mai usare alcol, diluenti per vernici o benzina.
• Prima di usare un panno trattato chimicamente, leggere attendamente le istruzioni che lo accompagnano.

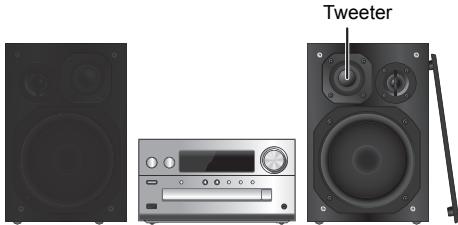

Disposizione dei diffusori

Posizione i diffusori in modo che il tweeter sia sul lato interno. Per evitare danni ai diffusori, non toccare i coni dei diffusori se si tolgo ne le grigie.

Usare soltanto i diffusori in dotazione.

L'unita principale combinata ai diffusori produce il suono migliorie. Se si usano altri diffusori, si sonocause danni alsysteme e ridurre la qualità dell'audio.

Nota:

• Tenere i difusori ad una distanza di altre 10mm dall'unità principale per la ventilazione.
• Posizione i diffusori su una superficie piana sicura.
• Questi diffusori non hanno la schermatura magnetica. Non posizionarii aggiunto a televori, PC o altri apparecchi lavorante influenzati dal magnetismo.
• Se si effettua la riproduzione a livelli di volume alli per un periodo prolongato, si possono causare danni alsysteme e ridurme la vita utile.

• Abbassare il volume in queste condizioni per evitare danni:

• Quando si riproduce suono distorto.

• Quando si regola la calidad del suono.

ATTENZIONE!

Utilizzare i diffusori solo con il systema consigliato. In caso contrario, si sono causare danni all'amplificatore e ai diffusori e provocare incendi. In caso di dati o di evidenti mutamenti improvvisi nelle prestazioni, rivolgersi a personale di assistenza autorizzato.
- Effettuare le procedure incluse in queste istruzioni per il collegamento dei diffusori.

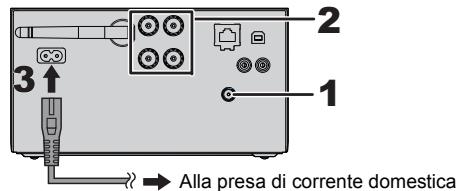

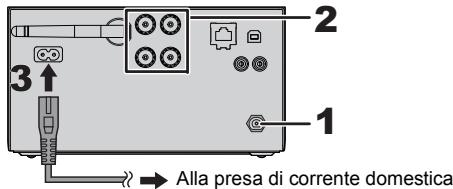

Collegamenti

Collegare il cavo di alimentazione CA solo dopo aver completato tutti gli altri collegamenti.

PMX100

PMX100B

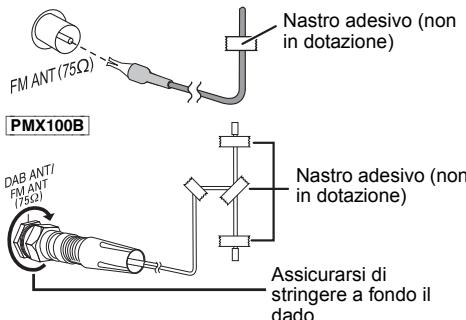

1 Collegare I'antenna.

Posizione r'antenna dove la ricezione è migliorie.

• Se la qualità di ris;cione della radio è scarsa, usare un'antenna esterna (non in dotazione).

PMX100

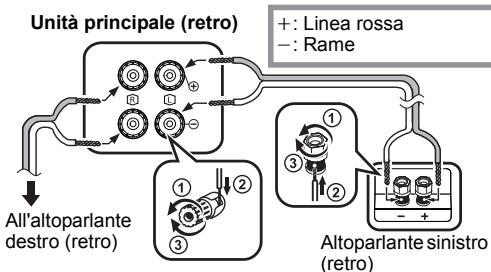

2 Collegare i diffusori.

Fare attenzione a non incrociare (cortocircuitare) ne invertire la polarità dei cavi dei diffusori per evitare di danneggiare quosti ultimi.

3 Collegare il cavo di alimentazione CA.

Non usare un cavo di alimentazione CA di altri appearecchi.

Risparmio di energia

Ilsystema consumma una piccola quantità di corrente ( 22) ,anche quando è in modalità standby.Scollegare l'alimentazione se non si utilizes ilystema.

Alcune impostazioni verranno perse dello scollegato ilsystema. E necessario impostarle nuovamente.

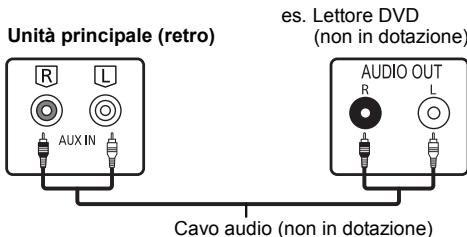

Concessione di altri dispositivi

É possible collegare un videoregistratore, un lecture DVD, ecc.

Nota:

• Scollegare il cavo di alimentazione CA prima di effettuire il collegamento.
• Spagnere tutte le unità e leggere le instruzioni per l'uso dei vari apparecchi.
• I componenti e i cavi sono venduti separatamente.
• Per collegare apparecchiature diverse da quella descritte, rivolgersi al rivenditori de prodotti audio.
• Sioulderecuraindistorsione du spono quandssua unadattatore.

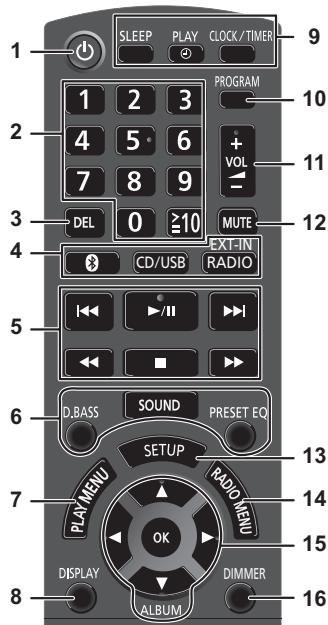

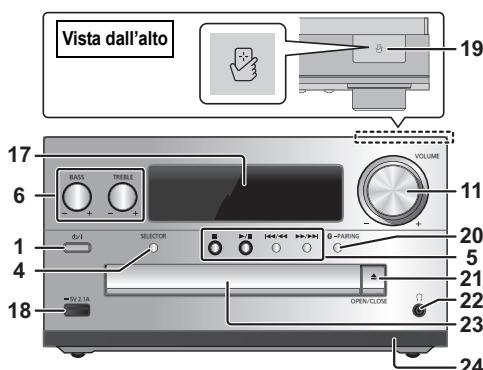

Panoramaica dei comandi

1 Interruttore di attesa/accensione [O], [O/I] Premerlo per disporre l'apparechio nella modalità di attesa o per accenderlo. Durante la modalità di attesa, l'apparechio continua a consumare una piccola quantità di corrente.

2 Pulsanti numerici [1 a 9, 0, ≥ 10]

• Per selecione un numero a 2 cifre Esembio: 16: [≥10] → [1] → [6]
• Per selezione un numero di 3 nelle Esempio: 124: [≥10] → [≥10] → [1] → [2] → [4]

3 Eliminare un brano programmato

4 Seleziona la sorgente audio

Sul telecomando

[ \text{[CD/USB]} : \text{"CD"} \longleftrightarrow \text{"USB"}*1 ]

[RADIO,EXT-IN]:

$$ \begin{array}{c}\text {D A B ＋ ＂ (} \overline {{\text {P M X 1 0 0 B}}} \text {)} \rightarrow \text {＂ F M ＂} \rightarrow \text {＂ A U X ＂}\\uparrow \text {＂ N e t w o r k ＂} \leftarrow \text {＂ P C ＂} \leftarrow\end{array} $$

Sull'unità principale

[SELECTOR]:

$$ \begin{array}{l}\text {C D} ^ {\prime} \rightarrow \text {B L U E T O O T H} ^ {\prime} \rightarrow \text {D A B} + ^ {\prime} (\overline {{\text {P M X 1 0 0 B}}}) \rightarrow \text {F M} ^ {\prime}\\uparrow - \text {N e t w o r k} ^ {\prime} \leftarrow \text {P C} ^ {\prime} \leftarrow \text {U S B} ^ { } 1 \leftarrow \text {A U X} ^ {*} \leftarrow\end{array} $$

5 Comando di riproduzione principale
6 Sezione degli effetti sonori
7 Seleziona la vente del menu di riproduzione
8 Visualizzazione le informazioni di contento
9 Funzionamento dell'orologio e del timer
10 Imposta la funzione di programmazione
11 Regolazione del volume del systema
12 Disattivazione dell'audio delsystema

Premere di nuovo il pulsante per annullare. "MUTE" viene annullato quando si regola il volume o quando si spagne ilsystema.

13 Consente di accedere al menu Setup
14 Seleziona la你可以 del menu radio
15 Selezione dell'opzione
16 Riduce la luminosità del display Premere di nuovo il pulsante per annullare.
17 Pannello del display
18 Porta per iPhone/iPad/iPod e dispositiivi USB

19 Area di sfioramento NFC ( 11)
20 Pulsante di accoppiamento Bluetooth®

• Premere per selezioneare "BLUETOOTH" come sorgente audio.
• Tenere premuto per attivare la modalità Associazione ( 10) o per scollegare un disposativo Bluetooth (⇒ 11).

21 Apriere o chiudere l'alloggiamento disco

22 Presa cuffie ()

• Tipo di spina: 3,5 mm stereo (non fornito)
• Per prevenire danni all'udito, evitare l'ascolto per periodi prolongati.
• Una pressione sonora excessiva negli auricolari e nelle cuffie potrebbe causare perdite dell'udito.
  L'ascolto a piano volume per lunghi periodi cui danneggiare l'udito dell'utente.

23 Alloggiamento disco

24 Sensore del telecomando

*1: La visualizzazione passerae automaticamente a "iPod" quando un iPhone/iPad/iPod compatibile è collegato alla porta per iPhone/iPad/iPod.

Preparazione del telecomando

• Usare batteria alcalina o al manganese.
  Installare la batteria in modo che le polarità (+e - ) siano alliniate con quale del telecomando.
• Puntare il telecomando verso il sensore del telecomando, lontano da ostacoli, a una distanza massima di 7 m direttramente di fronte all'unità principale, con un'angolazione di circa 30^ verso sinistra e destra.

Impostazioni di rete

É possible ascollare musica in streaming da un dispositoivo iOS (iPhone/iPad/iPod), da un dispositovo AndroidTM, o da un PC (Mac/Windows)attraverso i diffusori di questosystema usinga piataforma smart media Qualcomm® AllPlayTM, la funzione DLNA, o AirPlay. Perutilizzare queste funzioni,questo"Thisve dedessere collegato alla stessa rete a cui è collegato il dispositovo compatible.
- Aggiornare il software del sistema dopo che le impostazioni di rete sono state complete. (⇒ 17)

Scegliere uno dei seguenti metodi di impostazione della rete.

• Se si sta using un iPhone/iPad/iPod touch (iOS version 7.0 o successiva), o un Mac (OS X 10.9 o successiva, con AirPort Utility 6.3.1 o successiva), è possible inviare la relativa configurazione Wi-Fi a quello sulla.

Metodo 2: "Utilizzo di un browser Internet" (→ destra)

• E possiblhe acceder alle impostazioni di rete di questa unita dal browser Internet sul proprio smartphone o PC, ecc.

Metodo 3: "Utilizzato di WPS (Wi-Fi Protected SetupTM)" ( 7)

• Se il router wireless supporta WPS, è possible impostare una connessione premendo il pulsante WPS o immettendo il codice PIN WPS.

Connession LAN via cavo

Metodo 4: "Uso di un cavo LAN" (⇒ 8)

• E possible stabilire una connessione stabile alla rete con il cavo LAN.

Connessione LAN Wireless

Questoistema è dotato di Wi-Fi® incorporado e può essere connesso a un router wireless.

Preparazione

• Posizione quello il più vicino possibile al router wireless.
• Non collegare un cavo LAN, perché in quello modo verrebbe disabilitata la funzione Wi-Fi®.

Puntare l'antenna sul retro dell'unità principale come molto strato nell'illustrazione.

• Non eseguire quanto segue:

• Inclinar l'antenna avant e indietro.
  dontre e punctata

• Applicare troppa forza sull'antenna
• Trasportare esta unità tenendola per l'antenna

1 Accendere quello problema.
2 Procedere a "Metodo 1", "Metodo 2" o "Metodo 3".

Metodo 1:

Uso di WAC

• Le spiegazioni che seguono si riferiscono a un iPhone.
  1 Collegare l'iPhone alla rete wireless domestica.
  2 Premere ripetutamente [RADIO, EXT-IN] sul telecomando per selezionare "Network".

• Quando il display indica "WAC Mode", andare al passaggio 3.

• Se il display rime ane "Network", effettuare l'operazione di reset della rete. ( 18)

3 Andare alle impostazioni Wi-Fi sul proprio iPhone.

Impostazioni

Impostazioni Wi-Fi

4 Selezionare "Panasonic PMX100 1111111111111111111111111111111111111111111111111111111111111111111

• “ ” sta per un carattere specifico per ciascun set.

5 La schermata "AirPlay Setup" appeare sul proprio iPhone.

• Questo sistemas verrà visualizzato come "Panasonic PMX100".
• Per modificare il nome, immettere un nuovo nome per sostuire quello existente.

E possible modificare il nome anche dopo che è stata effettuata la connessione alla rete. ( 8, "Effettuare impostazioni relative alla rete")

E possible impostare una password per quostoistema sulla "SPEAKER PASSWORD".
(Questa password sare necessaria se si effettuano impostazioni di rete tramite il browser Internet la volta successiva.)

6 Selezionare "Next" per applicare le impostazioni.

• Quando viene stabilita la connessione, sul display dell'attività principale appara "Success" (verrà visualizzato "W").

Metodo 2:

Utilizzato di un browser Internet

• Le spiegazioni che seguono si riferiscono ad uno smartphone.
  1 Premere ripetutamente [RADIO, EXT-IN] sul telecomando per selezionare "Network".
  2 Premere ripeturamente [SETUP] sul telecomando per selezionare "Net Setup", quindi premere [OK].
  3 Premere [, ] sul telecomando per selezionare "Manual" e quindi premere [OK].

4 Premere [▲, ▲] sul telecomando per selezionare "OK? Yes" e quindi premere [OK].

• Dupo aver premuto [OK] per confirmare "OK? Yes", la connessione di rete precedentemente impostata con但这a unità verrà annullata.

"Setting" lampeggia sul display.

5 Andare alle impostazioni Wi-Fi sul dispositorico compatibile.

Impostazioni

Impostazioni Wi-Fi

Selezionare "PMX100 \_ AJ per il collegamento a quelloystema.

• “ ” sta per un carattere specifico per ciascun set.
• Puo essere necessario sino a 1 minuto perché appaia nel proprio elenco Wi-Fi.
• Accertarsi che suaabilitato DHCP come impostazione di rete sul dispositivo compatibile.
• Dispositivo iOS: la頁面 delle impostazioni verrà visualizzata automaticamente all'interno del browser Internet.

• Eccetto disponibile iOS: après il browser Internet ed aggiornare la pagina per visualizzare la pagina delle impostazioni.

• Se non viene visualizzata la pagina delle impostazioni, immettere "http://172.19.42.1" nel Campo indirizzo URL.

7 Immettere il nome di un dispositivo e quando selezionare "Next".

• Il nome del disposativo visualizzato sare il nome di quelloystema sulla rete.
  -Numero massimo di caratteri che possono essere mostrata:32
• Il nome del dispositivo viene impostato quando viene selecionato "Next"
• E possiblo modificare il nome del dispositivo anche.
  dopo after aver impostato la connessione di rete.
  ( 8 "Effettuare impostazioni relative alla rete")

8 Selezionare le proprie opzioni di sicurezza per lo stato della sua propria propria.

Per impostare la password di AirPlay

1 Selezionare "Yes" e quindi selezionare "Next".
2 Impostare la propria password e quando selezionare "Next".
- Questa password sare necessaria la prossima volta che viene usato quello metod di impostazione della rete.
- Se è stato effettuito un reset della rete (⇒ 18), la password verrà annulata.

Per saltare quello settaggio

Selezionare "No" e quindi selezionare "Next".

• É possible modifierque thist settaggioanche dopereavimpostato la connessione di rete. ( 8 "Effettuareimpostazioni relative alla rete")

9 Selezionare il nome della propria rete (SSID),\

quindi immettere la password.

• Verificare il nome della rete (SSID) e la password impostate sul router wireless.
• Un elenco di nomi di reti (SSID) apparirà quando si selezione la casella "Network Name".

• Per visualizzazione i caratteri immessi nella casella "Password", selezioneare "Show Password".
  Se la propria rete richiede impostazioni specifiche, deselezionale "DHCP" per disabilitare DHCP.

• E possible utilisezzare indirizzo IP, subnet mask, gateway predefinito, DNS primario, ecc. specifici.

10 Selezionare "Connect" per applicare le impostazioni.

• Quando viene stabilita la connessione, sul display dell'unità principale appara "Success" (verrà visualizzato "W").
• Se viene visualizzato "Fail", premere [OK], verificare il nome della rete (SSID) e la password, e quando effettuare nuovamente l'impostazione.
• A seconda del dispositivo, potrebbe non essere visualizzata la schermata di completeness della connessione.

11 Assicurarsi di connettere il proprio dispositivo compatibile alla rete wireless domestica.

Nota:

• Abilitare Java e i Cookie nelle impostazioni del browser.

Metodo 3:

Utilizzo di WPS (Wi-Fi Protected SetupTM)

I router wireless compatibili con WPS posso nriportarne il marchio identificato.

1 Premere ripetutamente [RADIO, EXT-IN] sul telecomando per selezionare "Network".

2 Per entrare nella modalità "WPS Push"

1 Premere ripetutamente [SETUP] sul telecomando per selezionare "Net Setup", quando premere [OK]. Sul display appeare "WPS Push".
2 Premere [OK].
- In alternatively, tenere premuto [SELECTOR] e [▶▶/▶] sull'unità principale per almeno 4 secondi. "WPS" lampeggia sul display.

3 Attivare il tasting WPS sul router wireless.

• Quando viene stabilita la connessione, sul display dell'unità principale appara "Success" (verrà visualizzato "W").
• Puo èsse visualizzato "Fail" se la connessione non è stata stabilità entro il periodo di tempo impostato. Provarare a ripetere l'impostazione. Se viene nuovamente visualizzato "Fail", provarare altri metodi.

4 Premere [OK] sul telecomando per uscire dalle impostazioni.

Utilizzo del codice PIN WPS

1 Premere ripetutamente [RADIO, EXT-IN] sul telecomando per selezionare "Network".

2 Per entrare nella modalità "WPS PIN"

1 Premere ripetutamente [SETUP] sul telecomando per selezionare "Net Setup", quindi premere [OK].
2 Premere [, ] sul telecomando per selezionale "WPS PIN" e quindi premere [OK].

• In alternatively, tenere premuto [SELECTOR] e [1/2] sull'unità principale per almeno 4 secondi. Il codice PIN èindicato sul display.

3 Immettere il codice PIN nel router di rete wireless.

Nota:

• Una volta che il sistema entra in modalità codice PIN WPS, non è possible effettuare l'impostazione usoando il pulsante WPS. Per useare il pulsante WPS, spagnere e riaccendere ilsystema, ed effettuare nuovamente le impostazioni di rete.
  A seconda del router, altri dispositivi connessi potrebbero perdere temporaneamente la loro connessione.
• Per ulteriori informazioni, videere le struzioni per l'uso del router wireless.

Connessione LAN via cavo

Metodo 4:

Uso di un cavo LAN

ad es.,

Router a banda larga, ecc.

1 Staccare il cavo di alimentazione CA.
2 Collegare l'unità principale ad un router a banda larga utilizzando un cavo LAN.
3 Collegare il cavo di alimentazione CA all'unità principale e accendere questosystema.

• Quando è stata stabilità la connessione, sul display dell'unità principale appara "W".

Nota:

• Utilizare soltanto cavi LAN diretti di categoria 5 o superfiore (STP) per collegarsi alle periferiche.
  E possiblo collegare o scollegare il cavo LAN solo quando il cavto di alimentazione CA e scollegato.
• L'insertimento di un cavo chono non sia il cavo della LAN nel terminale della LAN potto danneggiare l'unita.
• Se il cavo LAN è scollegato, le impostazioni relative alla rete (⇒ destra) verranno annullate. In quel caso, effettuare nuovamente le impostazioni.
• Quando si collega un carr o LAN, la funzione Wi-Fi verrà disabilitata.

Effettuare impostazioni relative alla rete

E possiblo modificare il nome di quelloystema sulla rete, modificare le impostazioni di sicurezza per quelloystema, ed usare indirizzo IP, subnet mask, gateway predefinito, DNS primario specifici.

E Possible modificare il nome di quello sulla canciando un'impostazione nella app "Panasonic Music Streaming" (versione 2.0.8 o successiva) ( destra). Per informazioni sulla app, consultare il除去 seguente. http://panasonic.jp/support/global/cs audio/app/ (Il除去 ininglese.)

Preparazione

• Completure le impostazioni di rete. ( 6)
• Collegare il proprio dispositorio alla stessa rete a cui è collegato quelloystema.
• Controllare l'indirizzo IP de quello tipo (⇒ 18), e prenderne notation.

1 Lanciare un browser Internet sul proprio dispositivo e quindi immettere l'indirizzo IP di questo sistema nelcampo indirizzo per visualizzazione la pagina delle impostazioni.

• Posso sono essere necessari alcuni minuti perché sia visualizzata la pagina delle impostazioni a seconda dell'ambiente. In tal caso, ricaricare il browser.

• Se l'unità è connessa tramite Wi-Fi, è possible modificare solo il nome del dispositorio e le opzioni di sicurezza per questo systema. Chiudere la pagagna delle impostazioni dati aver effettuito le modifiche.

• Per modificare il nome del dispositivo, selezionare "Change", ed immettere un nuovo nome per il dispositivo, quindi selezionare "Apply".

• Per modificare le opzioni di sicurezza per questo sistema, selezionare "Change" per l'impostazione della password AirPlay.

Se è stata impostata una password AirPlay in precedenza, sare necessaria la password precedente prima di effettuire le modifiche. Effettuire le modifiche e quando selezionare "Apply"

2 Immettere il nome di un dispositorio e quando selezionare "Next".

• Consultate il passaggio 7 di "Utilizio di un browser Internet" ( 6) per informazioni sul nome di un dispositivo.

3 Selezionare le proprie opzioni di sicurezza per lo stato degli studi.

• Consultare il passaggio 8 di "Utilizzo di un browser Internet" ( 7) per informazioni sulle opzioni di sicurezza per quelloystema.

4 Selezionare e immettere le informazioni.

• Se la propria rete richiede impostazioni specifiche, deselezionale "DHCP" per disabilitare DHCP.
• E possible utilizzato indirizzo IP, subnet mask, gateway predefinito, DNS primario, ecc. specifici.

5 Selezionare "Connect" per applicare le impostazioni.

• Quando è stata stabilita la connessione, sul display dell'unità principale appara "Success".

Streaming di musica attraverso la rete

È possibile effettuare lo streaming di musica dai propri dispositivi o da servizi Musicali online ai diffusori di questo systeme e ad altri diffusori AllPlay.

Eanche possible inviare in streaming la sorgente musica del dato的整体ismo verso altri diffusori AllPlay.

Streaming di musica su dispositivi di rete

È possibile usare la funzione AllPlay o DLNA per effettuire lo streaming di musica dal disposito presente sulla rete ai diffusori di questo sistema usando la applicituta "Panasonic Music Streaming".

ios:AppStore
Android: Google PlayTM

Panasonic

Preparazione

• Completare le impostazioni di rete. ( 6)
• Collegare i segunti dispositivi alla stessa rete a cui è collegato quelloystema.

Dispositivo con installato "Panasonic Music Streaming", ecc.
Dispositivo contente musica

I passaggi seguenti si basano su "Panasonic Music Streaming".

1 Accendere questo sistema.

• Controllare che sul display appaia l'icona "W".
• Se non apparve, verificare le impostazioni della rete. (⇒ 6)

2 Avviare l'applicazione "Panasonic Music Streaming".

Utilizzato sempre l'ultima versione della app.

3 Selezionare una sorgente musicae.

• Per aggungere una sorgente musicale, selezionale
  “+ My Music Network” e quando selezionare il dispositivo che contiene la musica.
  -La sorgente musica aggiunta viene numerata in ordine da 1.

4 Selezionare un brano.
5 Da "Select Speaker", selezionare quello sulla come diffusori di output.

ad es.,

My room

• Se si ha più di un diffusore AllPlay, è possible ascottare audio sincronizzato da.This. Selezionale "GROUP"e quindi selezione i diffusori da raggruppare.

• É participleanche riproduire contemporaneamente brani diversi su altri diffusori AllPlay.

• Il numero di diffusori AllPlay che sonoffi effettuate la riproduzione varia una seconda della situazione di utilizzo.
• Quando si disattiva uno dei diffusori AllPlay, altri diffusori AllPlay dello stesso gruppo potrebbero terminare la riproduzione.

Nota:

• Questoistema verrà visualizzato come "Panasonic PMX100" se il nome del disposativo non è impostato.
• Quando si reproduce musica dal server DLNA (PC con installato Windows 7 o più recente, smartphone, dispositivo Network Attached Storage (NAS), ecc.), aggiuengerie i contuteni e la cartella alle librerie di Windows Media Player, dello smartphone, o del dispositivo NAS, ecc.

• La playlist di Windows Media® Player è in grado di riproduire solo i contentuti presente nelle librerie.

• Quando"Thisi sestma è selezionato come diffusori DLNA e

• Il volume sull'unità potrebbe non essere controllabiletramite la app.
• Il controlo della riproduzionetramite l'uso di una barra di progresso sulla schermata di riproduzione potrebbe non funzionare.
• Non rifletterà il livello di volume applicato ai diffusori AllPlay.

• Se il sistema è selezionato come diffusori di output da un'alto dispositivo, il nuovo dispositivo diventa la sorgente audio. Tuttavia, la visualizzazione del dispositivo precedente potrebbe riranere immutata.

• Riguardo al tipo supporto,fare riferimento a "Formato supporto audio" ( 22)

• Non è possible riproduzione i formati file che non sono supportati dal proprio server DLNA.
  A seconda dei contenui e dell'apparecchio collegato, potrebne non essere possibile una corretta coproduzione.
• Accertarsi di arrestare la riproduzione sul proprio dispositivo prima di spegnerlo.

Il funzionamento e le voci visualizzate sullo schermo, ecc. della app "Panasonic Music Streaming" sono soggetta a modifica. Per le informazioni più recenti, visitare http://panasonic.jp/support/global/cs audio/app/ Sono disponibili ulteriori app. Per informazioni, visitare www.panasonic.com/global/consumer/homeav/allseries/service

(I siti sono solo in inglese.)

Streaming di musica online

Questoistema è compatible con diversi servizi musicali online. Visitare il site segunte per informazioni sulla compatibilità:

• Accertarsi che la rete sia collegata a Internet.
• Collegare un dispositivo con installata una app compatibile alla stessa rete a cui è collegato quello sistema.

1 Accendere quello sistema.

• Controllare che sul display appaia l'icona "W".
• Se non apparve, verificare le impostazioni della rete. ( 6)

2 Lanciare la app, e selezionare una canzone da riproduire.

Uso di Spotify

Sarà necessario Spotify Premium. Per informazioni, visitare il seguente sino web.

3 Selezionare il riquadro della copertina del brano in basso a sinistra sulla schermata di riproduzione.
4 Da " ", selezionare quello sistema come diffusori di output.

Per ascoltare audio synchronizzato da più diffusori AllPlay, é necessario raggrupparli usinga la app "Panasonic Music Streaming" ( 8)

Utilizzato di servizi musicali online diversi da Spotify

Dopo il passaggio 2

3 Da " (()) ", selezionare quello sistema come diffusori di output.

• A seconda del servizio, potrebbe essere necessario apririe illettore a tutto schermo per visualizzare "((O))".
• Se si ha più di un diffusore AllPlay, è possible ascottare audio sincronizzato daeci. SeLECTIONARE "Group" e quindi selezione i diffusori da raggruppi.

Nota:

• Questoistema verrà visualizzato come "Panasonic PMX100" se il nome del dispositivo non è impostato.
• É nécessaria una registrazione/abbonamento.
• Questo più comportare dei costi.
  Servizi,icone,e specifiche sono soggetti a modifiche.
  Per maggiori informazioni, visitare i siti web dei singoli servizi musicali.

Streaming di musica su quello sulla

É possible usare l'app "Panasonic Music Streaming" ( 8) per effettuire lo streaming della sorgente musicale di quello"Thisi (radio/CD/Bluetooth®/AUX/USB/PC) sono altri diffusori AllPlay.

Preparativi

• Completare le impostazioni di rete. ( 6)
• Prepare la sorgente audio desiderata su quello sistema (ad esempio, insertre un CD, ecc.)
• Installare sul dispositivo l'app "Panasonic Music Streaming".
• Collegare il dispositivo ed i diffusori AllPlay alla stessa rete a cui è collegato quello sistema.

1 Accendere quello sistema.

• Controllare che sul display appaia l'icona "W".
• Se non appare, verificare le impostazioni della rete. ( 6)

2 Avviare l'applicazione "Panasonic Music Streaming".

Utilizzato sempre l'ultima versione della app.

3 Andare a "Music Source".

• Le sorgenti musicali disponibili da quelloistema saranno elencate sul proprio disposativo, quello il nome del disposativo per quelloistema.

4 Selezionare dall'elenco la sorgente musicale desiderata.

5 Il dispositorio iniziera a leggere le informazioni della sorgente musicae desiderata da quelloystema.

• Questoistema passera alla modalità selettore per la sorgente musica selezionearia.
• A seconda della sorgente musicale selezionata, la coproduzione più iniziare. Se sul proprio disposivo appara un elenco di contenuti, selezionare il contento desiderato per avviare la coproduzione.

6 Per effettuare lo streaming dell'audio di quellosystema versuso gli altri diffusori AllPlay

1 Da "Select Speaker", selezionare "GROUP" accanto al nome del dispositorio per quellosystema.
2 Selezionare i diffusori da raggruppare.
- Il numero di diffusiori AllPlay che sonoffi effettuare la riproduzione varia una seconda della situazione di utilizzo.
- Quando s disattiva uno dei diffusori AllPlay, altri diffusori AllPlay dello stesso gruppo potrbero terminare laroduzione.

Nota:

• Questosystemewarravisualizzatocorme“PanasonicPMX100" se ilnome del dispositivo non è impostato.
• Quando s accede a contentu video con esta funzione, il video e l'audio potrebbero non essere sincronizzati.
• Se viene effettuato lo streaming di musica verso altri diffusori AllPlay per più di 8 ore, gli altri diffusori AllPlay arresteranno automaticamente la coproduzione della musica (le specifiche sono soggette a modifiche nella preavviso).

Uso di AirPlay

AirPlay funziona con iPhone, iPad, e iPod touch con iOS 4.3.3 o successivo, Mac con OS X Mountain Lion o successivo, e PC con iTunes 10.2.2 o successivo.

Preparativi

• Completare le impostazioni di rete. ( 6)
• Collegare il dispositorio iOS o il PC alla stessa rete domestica a cui è collegato quello sistema.

1 Accendere questo sistema.

Controllare che sul display appaia l'icona " W
- Se non apparve, verificare le impostazioni della rete. ( 6)

Dispositivo iOS: Avviare l'applicazione "Music" (o l'iPod) PC: Avviare "iTunes".

• Se ci utilizes l'applicatione Music sul proprioi iOS, selezionare il file audio che si considera riproduire.

3 Selezionare "Panasonic PMX100 \*\*1,2 dall'icona AirPlay

• Controllare le impostazioni del volume prima di avviare la riproduzione. (Quando si utilizza AirPlay per la prima volta, è possible che il volume di uscita sa al massimo.)

4 Avviare la riproduzione.

• La riproduzione inizierà con un leggero ritardo.

Nota:

• É possible impostare questosystemi in modo che si accada automaticamente quando viene selezionato come diffusore di uscita. (→ 17, "Standby di rete")
• Quando si cambia il volume sul dispositivo iOS o su iTunes le modifiche verranno applicateanche a questo systema. (Vedere iTunes Help per informazioni sulle impostazioni necessarie in iTunes.)
• Con alcune versioni di iOS e iTunes, è possible che non si risca a riavviare la riproduzione AirPlay se si cambia la posizione del selektore (ad es. "CD") o se istessoistema viene spento durante la riproduzione AirPlay.
  In tal caso selezionear un dispositivo diverso dall'icona AirPlay dell'applicazione musica o di iTunes, quindi selezionare nuvamente questosysteme come diffusore di uscita.
  AirPlay non funzionera quando si riproducono dei video su iTunes.

1: “□” sta per un carattere specifico per ciascun set.
2: É possibile modificare il nome visualizzato per quello sistema da "Effettuare impostazioni relative alla rete". (⇒ 8)

Informazioni su Bluetooth®

Panasonic non è responsable per la compromissione di dati e/o informazioni durante una trasmissione wireless.

Banda di frequenza utilizzata

• Questo problema usa la banda di frequenza 2,4 GHz.

Certificazione del dispositorio

• Questoistema rispetto le limitazioni di frequenza e ha ottenuo la certificazione in base alla normativa sulle radiofrequenze; non è quindi necessaria una concessione per l'uso di reti wireless.
• In alcuni paesi la legge punisce le seguenti azioni:
• Disassemblaggio o modifica di"Thiso"systema.
• Rimozione delleindicazioni delle specifiche.

Restrizioni d'uso

• Non si garantisce la transmisión wireless e/o l'utilizzo con tutti i dispositivi provosti di technologia Bluetooth®.
• Tutti i dispositivi devono rispettogli standard di Bluetooth SIG, Inc.
• A seconda delle specifiche e delle impostazioni di un dispositivo, quello potrebbe non essere in grado di collegarsi o alcune operazioni potrebbero essere diverse.
• Questoistema supporte le caratteristiche di sicurezza di Bluetooth®, ma a seconda dell'ambiente operativo e/ o delle impostazioni, esta sicurezza potrebbe non essere sufficiente. Trasmettere dati a questo sistema in modalità wireless con cautela.
• L'unità non é in grado di trasmettre dati ad un dispositivo Bluetooth®.

Range di utilizzato

• Usare quello disposativo in un range massimo di 10 m. Il range può diminuire a seconda dell'ambiente, di ostacoli o di interferenze.

Interferenza da altri dispositivi

• Questoistema potrebbe non funzioniare correttamente e potrebbero verificarsi problemi come rumore e interruzioni dell'audio a causa dell'interferenza delle ore radio, sequesto sistema è posizionato troppo vicino ad altri dispositivi Bluetooth o a dispositivi che usano la banda 2.4 GHz.
• Questoistema potrebbe non funzioni correttamente se onde radio trasmesse da una stazione vicina sono troppo forti.

Uso previsto

• Questo sistema è predisporto per un normale impiego di tipo generale.
• Non usare quelloystema vicino ad un impianto o in un ambiente soggetto a interferenza in radiofrequency (ad esempio: aeroporti, ospedali, laboratori, ecc).

Utilizzo della funzione Bluetooth®

Usando il collegamento Bluetooth®, su quelloistema è possibile ascollare l'audio dal dispositivo audio Bluetooth® in modalità wireless.

• Per ulteriori informazioni, consultare le istruzioni per l'uso del Bluetooth®.
• Se si intende'utilizar un dispositivo Bluetooth compatible con NFC (Near Field Communication), passare a "Connessione One-Touch (Connessione tramite NFC)".

Concessione tramite il menu Bluetooth®

Preparazione

• Attivare la funzionalità Bluetooth® del dispositorio e posizionare il dispositorio vicino a这一点.

Accoppiamento con dispositivi Bluetooth®

1 Premere 3 per selezionare "BLUETOOTH". Se il display indica "Pairing", andare al passaggio 4.

Per attivare la modalità Associazione*1

2 Premere [PLAY MENU] per selezionale "Pairing".
3 Premere [4, 5] per selezionare "OK? Yes" e quindi premere [OK].

Per assocare l'unità a un dispositovo

4 Selezionare "SC-PMX100" dal menu Bluetooth® del dispositivo Bluetooth®.

Il nome del dispositorio connesso vieneindicato sul display per pochi secondi.

5 Avviare la riproduzione sul dispositivo Bluetooth®.

*1: Per passare alla modalità Associazione èanche possible tenerere premuto [® -PAIRING] sull'unità.

Connessione di un dispositivo Bluetooth® accoppiato

1 Premere 3 per selezionare "BLUETOOTH". "Ready" èindicato sul display.
2 Selezionare "SC-PMX100" dal menu Bluetooth® del dispositoo Bluetooth. Il nome del dispositovo connesso viene indicato sul display per pochi secondi.
3 Avviare la riproduzione sul dispositorio Bluetooth®.

Nota:

• Se viene richiesta la passkey, immettere "0000".
• E possiblo registrar sono a 8 dispositivo aquesta unità. Se viene registrato un 9^ dispositivo, il dispositivo non utilizzato da più tempo viene sostituito.
• Questa unità pou èssere collegata con un solo dispositorio alla volta.
• Quando "BLUETOOTH" viene selezionato come sorgente, questa unità tenterà di connettersi automaticamente all'ultimo dispositorio Bluetooth® connesso. ("Linking"iene indicato sul display durante quello processo.)

Connessione One-Touch (Connessione tramite NFC)

Solo per dispositivi Bluetooth® compatibili con NFC (dispositivi Android)

Sempliciente appoggiando un dispositivo compatible con NFC (Near Field Communication) Bluetooth® su Questa unità è possible completare tutte le attività preparatore, alla registrazione di un dispositivo Bluetooth® alla creazione di una connessione.

Preparazione

• Attivare la funzione NFC del dispositivo.
• Dispositivi Android versione inferiore a 4.1 richiedono l'installazione della app "Panasonic Music Streaming" ({gravita}).

1 Digitare "Panasonic Music Streaming" nella casella di ricerca per Google Play per eseguire la ricerca, quando selezioneare "Panasonic Music Streaming".

2 Avviare l'app "Panasonic Music Streaming" sul dispositivo.

-Seguire leistruzioni sullo schermo del proprio dispositivo.
- Utilizzato sempre l'ultima versione dell'app.

1 Premere 3 per selezionare "BLUETOOTH".
2 Tenere per quale istante il proprio dispositivo vicino all'area NFC di但这a unità []. (→ 5)
Non spostare il disposativo Bluetooth® sino a che non émette un segnale sonoro, visualizza un messaggio o reagisse in quale modo.
Una volta che il dispositivo Bluetooth® ha reagito, allontanarlo da esta unità.
- Una volta completing la registrazione e la connessione del dispositivo Bluetooth®, il nome del dispositivo collegato viene visualizzato sul display per alcuni secondi.
- La posizione dell'area di s Fioramento NFC varia a seconda del dispositivo. Quando non è possible stabilire una connessione anche se il proprio dispositivo Bluetooth® ha s Fiorato l'area di s Fioramento NFC di但这a unità, spostare il dispositivo. La condizione più migliorare ancche scaricando e lanciarlo l'app dedicata "Panasonic Music Streaming".
- Se si avvicina un altro dispositorio a esta unità, è possible aggiornare la connessione Bluetooth®. Il dispositorio precedenze connesso viene automaticamente disconnesso.
- Una volta stabilita la connessione, con alcuni tipi di dispositivi è posibile che la riproduzione si avvi automaticamente.
- É possible che la connessione One-Touch non funzioni correttamente a seconda del tipo di dispositivo che si sta utilizzando.
É possiblo modificare la modalità di trasmissione in modo da dare priorità alla qualità della trasmissione o alla qualità dell'audio.
- Premere 3 per selezionare "BLUETOOTH".
- Se ègia connesso un dispositivo Bluetooth®, disconnetterlo.
1 Premere ripetutamente [PLAY MENU] per selezionare "Link Mode".
2 Premere [4, 5] per selezionare la modalità e quando premere [OK].
Mode 1: Priorità alla qualità della connessione
Mode 2: Priorità alla qualità audio

3 Avviare la riproduzione sul dispositivo Bluetooth®.

Nota:

Modalità di trasmissione Bluetooth®

Preparazione

Nota:

• Selezionare "Mode 1" se il suono si interrompe.
• L'impostazione predefinita è "Mode 2".

Livello input Bluetooth®

Se il livello dell'audio proveniente dal dispositorio Bluetooth® è troppo basso, modificare le impostazioni del livello di input.

Preparazione

• Connessione di un dispositivo Bluetooth®
  1 Premere ripetutamente [PLAY MENU] per selezionare "Input Level".
  2 Premere [4, 1] per selezionare il livello e quindi premere [OK].

$$ \begin{array}{c} \text {L e v e l} 0 ^ {\prime \prime} \leftrightarrow \text {L e v e l} + 1 ^ {\prime \prime} \leftrightarrow \text {L e v e l} + 2 ^ {\prime \prime} \ \uparrow \end{array} $$

Nota:

• Selezionare "Level 0" se il suono risultata distorto.
• L'impostazione predefinita è "Level 0".

DisconNECTION di un dispositivo Bluetooth®

1 Mentre è connesso un dispositivo Bluetooth®: Premere ripeturamente [PLAY MENU] per selezionare "Disconnect?".
2 Premere [4, 5] per selezionare "OK? Yes" e quindi premere [OK].

Nota:

• Per scollegare il dispositivo Bluetooth® èanchesppiblite tenere premuto [ -PAIRING] sull'unità.
• Il disposito Bluetooth® verrà disconnesso se viene selezione una sorgente audio diversa (es. "CD").

Bluetooth® standby

Quando viene selezionato "SC-PMX100" dal menu Bluetooth® di un dispositivo Bluetooth® collegato, esta unità si accederà automaticamente, uscendo alla modalità Standby, e verrà stabilita una Bluetooth® connessione.

1 Premere ripetutamente [SETUP] per selezionare "BLUETOOTH Standby".
2 Premere [4, 1] per selezionare "On" e quindi premere [OK].

Nota:

• Per disattivare la funzione, selezionare "Off" al passaggio 2.
• L'impostazione predefinita è 'Off'. Sequesta funzione è 'impostata su On', il consumo di corrente in standby aumento.

Informazioni sui supporti

• Panasonic non accetta alcuna responsabilità per la perdita di dati e/o informazioni.

iPhone/iPad/iPod compatible

iPhone 6 Plus / iPhone 6 / iPhone 5s / iPhone 5c / iPhone 5 / iPhone 4s / iPhone 4 / iPhone 3GS / iPhone 3G / iPhone

iPad Air 2 / iPad Air / iPad (3a e 4a generazione) / iPad 2 / iPad / iPad mini 3 / iPad mini 2 (iPad mini con display Retina) / iPad mini

iPod touch (dalla 1a alla 5a generazione)

iPod nano (dalla 2a alla 7a generazione)

(informazioni aggiornate aarro 2015)

Nota:

Non collegare modeli non presenti en elenco. Si puo verificare un comportamento inatteso.
- La compatibilità dipende alla versione del software. Aggiornare il software dell'iPhone/iPad/iPod alla versione più recente prima di utilizzato con这一点a unità.
- Leggere la guida per l'utente dell'iPhone/iPad/iPod per le istruzioni per l'uso.

Dispositivi USB compatibili

Non è garantito che esta unità possa essere collegata a tutti i dispositivi USB.
- I file system FAT12, FAT16 e FAT32 sono tutti supportati.
- Questa unità supporta USB 2.0 ad Alta Velocità.
- Questa unità supporta dispositivi USB con una capacità massima di 32 GB.
- Formati supportati relative extensioni: MP3 (".mp3", AIFF (".aiff"), FLAC (".flac"), WAV (".wav"), AAC (".m4a")

Nota:

• I file sono definiti come brani e le cartelle sono definite come album.

• Il sistema può eseguire l'accesso ad un massimo di:

• 800 album (compresa la cartella principale)

• 8000brani
• 999 brani in un album

CD compatibili

• Questoistema è in grado di riproduire dischi conformi al formato CD-DA.
• Questoistema è in grado di riproduire CD-R/RW con contentùn in formato CD-DA o MP3.
• Prima della riproduzione, finalizzato il disco sul disposativo su cui è stato registrato.
• I dischi devono essere conformi a ISO9660 livello 1 o 2 (tranne per i formati estesi).

Nota:

• Alcuni CD-R/RW potrebbero non essere riprodotti a causa delle condizioni della registrazione.
• I file MP3 sono definiti come brani e le cartelle sono definite come album.

• Ilsystema più eseguire l'accesso ad un massimo di:

• CD-DA: 99 brani

• MP3: 999 tracce, 255 album (compresa cartella radice)
• Le registrazione non sarano riprodotte necessariamente nell'ordine in cui sono state registrar.

Inserimento supporto

CD

Premere [CD/USB] per selezionare "CD".

iPhone/iPad/iPod o dispositivo USB

• Collegare solo modelli iPhone/iPad/iPod compatibili (⇒ sinistra). Altrimenti si potrebbero verificare comportamenti inattesi.

= 5V2.1A

Carica di un iPhone/iPad/iPod

Quando un'llaterna, la carica inizia cuando si connette un iPhone/iPad/iPod a estaunched.

• Per continuare la ricarica tramite connessione con cavo USB quando I'unità è in standby, accertarsi che la ricarica dell'iPhone/iPad/iPod sia iniziata prima di essere mettere questa unità in modalità standby.
• Controllare I'iPhone/iPad/iPod per verificare se la batteria è completamente carica. (Una volta completamente carica, rimuovere I'iPhone/iPad/iPod.)

Nota:

• Prima di rimuover il CD attendere che abbia smesso di ruotare.
• Quando sicollege un iPhone/iPad/iPod,utilizzare l'apposto cavo USB (non in dotazione).
• Inserire il dispositivo USB direttamente perché utilizzare prolonghe USB.
• Disconnettere il dispositivo USB dopo il suo utilizzo.
• Prima di rimuovere il dispositivo USB, selezione una sorgente diversa da "USB".

Comandi per la riproduzione dei supporti

I seguenti segni indicano che la funzione è disponibile.

CD:

CD audio in forma CD-DA e un CD contente file MP3

iPod:

iPhone/iPod/iPod compatible collegato alla porta USB.

USB

Dispositivi USB contenti file MP3/AIFF/FLAC/WAV/AAC

Bluetooth:

Dispositivo Bluetooth® connesso

AirPlay:

In caso di collegamento ad un dispositivo compatible con AirPlay

Network:

In caso di collegamento ad un dispositivo compatible con AllPlay/DLNA

Preparativi

• Accendere l'unità

• Inserire il supporto connetterile dispositivocompatibleBluetooth®/AirPlay/AllPlay/DLNA.
  Premiere [CD/USB] o [

• [AirPlay] Network: Quando questo Sistema é selezionato come diffusori di output, la sorgente audio diventerà la sorgente di rete.

Comandi di base

CD

iPod

USB Blue

both

AirPlay

Network

Riproduzione	Premere [▶/■].
Arresto	Premere [■]. • USB: La posizione viene memorizzata, e viene visualizzata l'indicazione "Resume". • USB: Premere due volte [■] per interrompere completeness la riproduzione.
Pausa	Premere [▶/■]. Premere di nuovo per continuare la riproduzione.
Salto	Premere [■□] o [▶□] per saltare un brano. (unita principale: [■□/■□] o [▶□/▶□])
	CD [USB]: Premere [▲] o [▼] per saltare l'album MP3/AIFF/FLAC/WAV/AAC.
Ricerca (Eccetto AirPlay Network)	Durante la riproduzione o la停下a Tenere premuto [■□] o [▶□]. (unita principale: [■□/■□] o [▶□/▶□]) • iPod: La ricerca all'indietro funziona solo all'interno del brano corrente.

Nota:

• Per usee il telemacco di esta unita con un dispositivo Bluetooth®, il dispositivo Bluetooth® deve supportare AVRCP (Audio Video Remote Control Profile). A seconda dello stato del dispositivo, alcuni comandi potrebbero non essere disponibili.
• É possible che les opérazioni siano diverse a seconda dei modelli di iPhone/iPad/iPod.
• Network: Alcuni controlli potrebbero non funzionare a seconda della app in uso, o quando si usa la funzione DLNA, ecc.
• CD | USB: É possible selezionare i brani premendo i tasti numerici.
• Bluetooth: Quando si accede a contentū video con esta funzione, il video e l'audio potrebbero non essere sincronizzati.

Visualizzazione delle informazioni disponibili

CD

USB

Bluetooth

AirPlay

Premere ripetutamente [DISPLAY].

es.MP3

"A□□□":

Numero dell'album

“T□□□”：

Numero della traccia

(“□”indica un numero.)

": Album

": Brano

Nota:

-Numero massimo di caratteri che possono essere mostrati: circa 32
- Questo sistema supporta i tag ID3 ver. 1 e 2.
- I dati di testo non supportati dalsystema possono apparire in modo DIFFERente.

Menu riproduzione

CD

USB

AirPlay

Network

1 CD USB: Premere [PLAY MENU] per selezionare "Playmode" o "Repeat".

AirPlay Network: Premere [PLAY MENU] per selezionare "Repeat" o "Shuffle".

2 Premere [4, 5] per selezionare l'impostazione, quando premere [OK].

CD USB:Playmode

Off Playmode	Annulla l'impostazione della modalità di riproduzione.
1-Track	Riproduze solo il brano selezionato. • Viene visualizzato "1TR". (Saltare al brano desiderato.)
1-Album	Riproduze solo l'album MP3/AIFF/FLAC/WAV/AAC selezionato. • Viene visualizzato "1ALBUM".
Random	Riproduze i contenuti in ordine casuale. • Viene visualizzato "RND".
1-Album Random	Riproduze i brani dell'album MP3/AIFF/FLAC/WAV/AAC selezionato in ordine casuale. • Premere [▲] o [▼] per selezionare l'album MP3/AIFF/FLAC/WAV/AAC. • Viene visualizzato "1ALBUM", "RND".
CD USB: Repeat
On Repeat	Attiva la modalità ripetizione. • Viene visualizzato "→".
Off Repeat	Disattiva la modalità ripetizione.
AirPlay Network
Repeat	Per verificare l'impostazione selezionatafare riferimento al dispositivo collegato.
Shuffle	Per verificare l'impostazione selezionatafare riferimento al dispositivo collegato.

Nota:

• Duramente la riproduzione casuale, non si può saltare ai brani già prodotti o premiere i pulsanti numerici.
• Funzione modalità di riproduzione non funziona con "Riproduzione programmata".
• La modalità viene annullata quando si après il vassoio del disco o si rimuove il dispositivo USB.

Riproduzione programmata CD USB

Questa funzione permette di programmare sono a 24 brani. CD (CD-DA)

1 Premere [PROGRAM] nella modalità di arresto. Viene visualizzato "PGM".
2 Premere i pulsanti numerici per selezionare il brano desiderato.

Ripetere Anything to be done.
3 Premere [▶III] per avviare la riproduzione.

CD (MP3), USB

1 Premere [PROGRAM] nella modalità di arresto. Viene visualizzato "PGM".
2 Premere [A, V] per selezionare l'album desiderato.
3 Premere [▶], quindi premere i pulsanti numerici per selezionare il brano desiderato.

4 Premere [OK].
Ripetere i punti dal 2 a 4 per programmare altri brani.
5 Premere [▶II] per avviare la riproduzione.

Controllare il contentuto della programmazione	Premere [◇←] o [▶►] nella modalità di arresto.
Cancellare l'ultimo brano	Premere [DEL] nella modalità di arresto.
Cancellare la modalità di programmazione	Premere [PROGRAM] nella modalità di arresto. • "PGM" si spegne
Cancellare tutti i brani programmati	Premere [■] nella modalità di arresto. Viene visualizzato "Clear All". Entro 5 secondi, premere di nuovo [■].

Nota:

• La memoria del programma viene annulata cuando si aparece el vassoio del disco o si mualesce il dispositivo USB.

Radio FM

É possible preimpostare 30 stazioni FM.

Preparativi

Premiere ripetutamente [RADIO, EXT-IN] per selezione "FM".

Preselezione automatica

1 Premere [RADIO MENU] per selezionare "Auto Preset".
2 Premere [4, 5] per selezionare la frequenza "Lowest" (piu bassa) o "Current" (corrente).

Lowest:

Per iniziare la presezione automatica con le frequenza più bassa ("FM 87.50MHz").

Current:

Per iniziare la preselezione automatica con le frequenza corrente.*1

3 Premere [OK] per cominciare la presezione.

• La radio iniziata a preselezionare tutte le stationi che è in grado di ricevere nei canali, in ordine ascendente.

Per annullare, premere [■].

*1: per cancellare la frequenza, videere "Sintonizzazione e presezione manuale".

Sintonizzazione e presezione manuale

1 Premere [4] o [▶] per sintonizzarsi sulla stazione.

• In alternatively, preemere [ o sull'unita principale quando é selecionato "Manual" como modalità di sintonizzazione ^*2 .

Per la sintonizzazione automatica, tener premuto il pulsante finché la frequenza non inizi a cambiare rapidamente.

2 Premere [PROGRAM].

3 Premere pulsanti numerici per selezionare un numero preselezionato.

Ripete i punti da 1 a 3 per preselezionale及其他 stazioni. La nuova stazione sostituisce la stazione che occupa lo numero numero preselezionato.

Selezione di una stazione di presezione

Premiere tasti numerici, [O] o [O] per selezione la stazione memorizzata.

• In alternatively, preemere [[ / ]或 [ / ]] sull'unite principalque quando é selecionato "Preset" come modalità de sintonizazione2.
  *2: Per cancellare la modalità di sintonizzazione

1 Premiere ripetutamente [RADIO MENU] per selezioneare“Tune Mode”.
2 Premere [<, >] per selezionare "Manual" o "Preset" e quindi premere [OK].

Transmission RDS

Questoistema può visualizzare i dati di testo trasmessi dal sistema di dati radio (RDS) disponibile in alcune aree.

Premere ripetutamente [DISPLAY].

"PS": Servizio programma

"PTY": Tipo di programma

"Freq": Frequenza

Nota:

• RDS è disponible solo quando si riceve un segnale stereo.
• RDS potrebbe non essere disponible se la riscione è debole.

PMX100B DAB+

Operazioni preliminari

Premiere ripetutamente [RADIO, EXT-IN] per selezione "DAB+".

Se si selezione "DAB+ per la prima volta, il sistema inizierà la procedura "DAB Auto Scan".

Nota:

• Se non viene rilevata nessuna stazione, appeare "Scan Failed". Regolare l'antenna e riprovare.

Scansione automatica DAB

1 Premere [RADIO MENU] per selezionale "Auto Scan" e quindi premere [OK].

Viene visualizzato "Start?"

2 Premere [OK].

Viene visualizzato "DAB Auto Scan".

Sintonizzazione manuale DAB

Per trovare la posizione migliorile dell'antenna, usare la sintonizzazione manuale per effettuire la ricerca nel blocco di frequenza DAB selezionato.

1 Premere ripetutamente [RADIO MENU] per selezionare "Manual Scan".
2 Premere [4, 5] per selezionare un blocco di frequenze e quindi premere [OK].

Memorizzazione stazioni

E possible memorizzare fino a 20 stazioni DAB.

1 Premere [4] o [▶] per selezionare una stazione.

• In alternatively, preemre [14] o [15] sull'unita principale quando e selezionato "Station" come modalità di sintonizzazione*.

2 Premere [PROGRAM].
3 Premere i tasti numerici per selezionare un numero per la memorizzazione.

Effettuare nuovamente i passaggi da 1 a 3 per memorizzare ulteriori stazioni.

Nota:

• Se si memorizza una stazione su un numero di memorizzazione che ne conteneva più una, quella verrà sovrascritta.
• Non è possible memorizzare una stazione che non sta trasmettendo o quando è stato selezionato un servizio secondario.
• La memorizzazione precedente delle stazioni viene annullata durante la scansione automatica.

Selezione di una stazione preselezionata

Premiere tasti numerici, [O] per selezione la stazione memorizzata.

• In alternatively, premere [▲▲/▲] [0▼▼/▲] ull'unita principale quando é selezionato "Preset" come modalità di sintonizzazione ^1 .
  1: Per cancellare la modalità di sintonizzazione

1 Premiere ripetutamente [RADIO MENU] per selecionare "Tune Mode".
2 Premiere (, ) per selezionare "Station" o "Preset" e quindi premere [OK].

Visualizzazione delle informazioni disponibili

É possible visualizzare informazioni su trasmissione DAB, tipo di programma, etichetta gruppo programmi, freuenza e ora. Premere [DISPLAY] per visualizzare le informazioni disponibili.

Impostazioni DAB

1 Premere [RADIO MENU] ripetutamente per selezionare un'opzione.
2 Premere [A, B] per selezionare l'impostazione desiderata, quando premere [OK].

DAB Secondary
Primary	Per ascabtare il servizio principale.
Secondary	Per ascabtare servizi secondari. Viene visualizzato “▼”.
Auto Clock Adj
On Adjust	Avvia regolazione automatica orologio.
Off Adjust	Annulla regolazione automatica orologio.

Qualità segnale DAB

Quando si regola l'antenna è possible verificare la qualità della riscizione.

1 Premere ripeturamente [RADIO MENU] per selezionare "Signal Quality".
2 Premere [4, 5] per selezionare la frequenza. Viene visualizzato il blocco di frequenze e quando viene indicata la qualità di riscizione.

Qualità di ricezione 0 (scarsa) a 8 (eccellenente)

Utilizzo dell'input aesiliario

É possible eseguire il collegamento di un videoregistratore, lecture DVD, ecc. e ascoltare l'audio da"Thiso"-systema.

Preparativi

Collegare il dispositivo esterno.

1 Premere ripetutamente [RADIO, EXT-IN] per selezionare "AUX".
2 Riproduire le appearechiature esterne.

Utilizzo dell'ingresso PC

É possible riproduire musica sul PC con i diffusori di"Thisoistema collegando un PC al terminale PC IN sull'unità principale. Riguardo al formato supportato,fare riferimento a "Dati tecnici" ( 22)

Prima di effettuare il collegamento a un PC

• Fare riferimento alle informazioni seguenti riguardo alle variani dei sistemi operativi raccomandi per il proprio PC:
  Windows Vista, Windows 7, Windows 8, Windows 8.1
  -OSX10.7,10.8,10.9,10.10

① Scaricare e installare il relative driver sul PC.

(Solo per ilsystema operativo Windows)

Scaricare e installare il driver dal site sostostante. http://panasonic.jp/support/global/cs.audio/ (Il dato èsoleininese.)

(2) Scaricare ed installare la app dedicata

"Panasonic Audio Player" (gratuita) sul proprio PC. (Peristema operativo Windows e OS X)

Scaricare e installare la app dalulo sottostante. http://panasonic.jp/support/global/cs.audio/ (Il除去olo ininglese.)

(informazioni aggiornate aarlo 2015)

Ascolto di audio da un PC

1 Staccare il cavo di alimentazione CA.
2 Collegare l'unità principale ad un PC.

3 Collegare il cavo di alimentazione CA all'unità principale e accendere questoystema.
4 Premere ripetutamente [RADIO, EXT-IN] per selezionare "PC".
5 Utilizzato il PC per la riproduzione.

Nota:

• Quando si riproduce audio ad alta risoluzione, si raccomanda di usare un cavo USB 2.0 High Speed.

Effetti sonori

Cambiamento della qualità del suono

1 Premere ripeturamente [SOUND] per selezionare un effetto sonoro.
2 Premere [4, ] per selezionare l'impostazione desiderata.

Solo con l'unità principale
Ruotare [BASS] o [TREBLE] per regolare il livello.

EQ Preselezionato (Preset EQ)

Premiere ripetutamente [PRESET EQ] per selezionare un'impostazione.

Heavy	Aggiunge punch al rock
Soft	Per la musica di sottofondo
Clear	Rende più chiare le frequenze più alto
Vocal	Aggiunge brillantezza alla你可以
Flat	Annulla l'effetto sonoro

D.BASS

Questa funzione consente l'ascolto con gli effetti dei suoni Bassi più pronunciati.

Premere [D.BASS] per selezionare "On D.Bass" o "Off D.Bass".

Orologio et timer

Impostazione dell'orologio

Questo è un orologio con formato a 24 ore.

1 Premere [CLOCK/TIMER] per selezionare "Clock".
2 Premere [A, V] per impostare l'ora, quindi premere [OK].

Per controllare l'ora Premere [CLOCK/TIMER].

Nota:

• Ripristinare l'orologio regolarmente par mantenerne la precisione.

Timer di sospensione

Il timer di sospensione spegne il systema una volta trascorso il tempo impostato.

Premere ripeturamente [SLEEP] per selezionare l'impostazione (in minuti).

$$ \begin{array}{c}" 3 0 \mathrm {m i n}" \rightarrow " 6 0 \mathrm {m i n}" \rightarrow " 9 0 \mathrm {m i n}" \rightarrow " 1 2 0 \mathrm {m i n}"\\uparrow \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \text {O f f "}\(\text {A n n u l l a}) \leftarrow\end{array} $$

Per visualizzare il tempo rimasto Premere [SLEEP].

Nota:

• Il timer di sospensione può essere utilizzato insieme al timer di produzione.
• Il timer di sospensione ha sempre la precedenza. Accertarsi che le impostazioni dei timer non si sovrappongano.

Timer di riproduzione

E possible impostare il timer in maniera che l'unità si accenda a una data ora per funzionare come sveglia.

Preparativi

Impostare I'orologio

1 Premere ripetutamente [CLOCK/TIMER] per selezionare "Timer Adjust".
2 Premere [▲,▼] per impostare l'ora di inizio, ("On Time") quindi premere [OK].
3 Premere [▲,▼] per impostare l'ora finale ("Off Time") quindi premere [OK].
4 Premere [, ] per selezionare la sorgente musicale ^*1 , quando premere [OK].

Accensione del timer

1 Preparare il dispositorio di origine della musica selezionato e impostare il volume desiderato.
2 Premere [②, PLAY].

Viene visualizzato "②".

Per annullare, premere di nuovo [©, PLAY].

Ilsystemadevesseessere spentento permettertale timeridifonzanere.

Controllare le impostazioni

Premiere [CLOCK/TIMER] ripetutamente per selezionare "Timer Adjust".

(Mentre l'unità è in standby, premere due volte [CLOCK/TIMER].)

Nota:

• Il timer si avvia a basso volume e augmente gradualmente forn al livello preimpostato.
  Il timer si accende agli giorni all'ora impostata se è attenuato.
  Se si pegne e riaccende ilsystemaentre il timer e in funzione,il timer non si arresta all'ora della fine.

*1: "CD", "USB", "DAB+ ("PMX100B)" e "FM" posso nso. essere impostati come sorgente musicale.

• Per fonte musicale timer atraverso la porta per iPhone/iPad/iPod e dispositivi USB, selezionare "USB".

Altri

Funzione di spegnimento automatico

Per impostazione predefinita, questa unità passera automaticamente alla modalità standby se non vengono emessi segnali audio e se non vengono eseguite operazioni per circa 20 minuti.

Per annullare questa funzione

1 Premere ripetutamente [SETUP] per selezionare "Auto Off".
2 Premere [4, 1] per selezionare "Off", quindi premere [OK].

Nota:

• Per attivare la funzione, selezionare "On" al passaggio 2.
• Questa impostazione non può essere selezionata quando la sorgente è radio.
• Quando é connesso a un dispositivo Bluetooth®, la funzione non è attiva.
• Se "Net Standby" è impostato su "On", anche esta funzione verrà impostata su "On". Per cancellare l'impostazione, impostare "Net Standby" su "Off". (Rightarrow destra)

Aggiornamento del software

È possibile che occasionallymente Panasonic rilasci degli aggiornamenti del software per questo sistema, che possono offrir funzioni aggiuntive o migliorare il modo in cui una funzione opera. Tali aggiornamenti sono disponibili Gratisamente.

É possible aggiornare il softwareanchetramite un pop-up che appara all'interno della app "Panasonic Music Streaming" (versione 2.0.8 o successiva) ( 8) Per informazioni sulla app, consultare il sito segunte. http://panasonic.jp/support/global/cskHz/album/app/ (Il sotto solo in inglse.)

NON SCOLLEGARE il cavo dell'alimentazione CA\

mente è visualizzato uno dei seguenti messaggi.

“-Linking”，"Updating”o□□%”（"□"sta indicare un numero.)
- Mentre è in corso il processo di aggiornamento non è possible effettuare lessn'altra operazione.

Preparazione

• Accendere quello sistema.
• Collegare quellosystema alla rete domestica. ( 6)
• Accertarsi che la rete sia collegata a Internet.

1 Premere ripetutamente [RADIO, EXT-IN] per selezionare "Network".
2 Premere [SETUP] ripetutamente per selezionare "SW Update", quindi premere [OK].
3 Premere [4, 5] per selezionare "OK? Yes",\ quindi premere [OK] per iniziare l'aggiornamento.

• Selezione "OK? No" per cancellare l'aggiornamento.
  Al terme dell'aggiornamento verrà visualizzata l'indicazione "Success".

4 Scollegare il cavo di alimentazione CA e ricollegarlo dopo 3 minuti.
- Se non vi sono aggiornamenti, verrà visualizzata l'indicazione "No Need".
- Lo scaricamento richiederà diversi minuti. Con alcuni tipi di connessione è possibile che la durata sia magiore, o che l'operazione non venga eseguita correttamente.

Controllo della versione del software

Premere ripeturamente [SETUP] per selezionale "SW Version" e quindi premere [OK].

Verrà visualizzata la versione del software installato.

• Premere [OK] per uscire.

Standby di rete

Questoistema può accenderi automaticamente quando si trovare in standby e viene selezionato come diffusori di output del dispositivo di rete.

É possible attivare lo standby di rete con i seguenti passaggi:

1 Premere [SETUP] ripetutamente per selezionare "Net Standby", quindi premere [OK].
2 Premere [A, B] per selezionare "On", quindi premere [OK].

• Quando "Net Standby" è "On"

• La rete (LAN cablata/Wi-Fi) sare attiva anche in modalità standby.

• In modalità standby il consumo di corrente aumenta.

Per disattivare network standby

Selectionare "Off" al passaggio 2.

• Quando lsystema viene accesdo qesta funzione, la parte iniziale della musica potrebbe non essere riprodotta.
• A seconda della app, le condizioni per attivare esta funzione possono variate.
• Ilsystema potrebnonattivarsianche quando è selezionato come diffusore di output. In tal caso,avviare la riproduzione.

Impostazione LAN Wireless

É possible abilitare o disabilitare la funzione LAN wireless.

1 Premere ripetutamente [RADIO, EXT-IN] per selezionare "Network".
2 Premere [SETUP] ripetutamente per selezionare "Wireless LAN", quando premere [OK].
3 Premere [4, 5] per selezionare "On" o "Off" e quindi premere [OK].
L'impostazione predefinita è "On".

Potenza del segnale Wi-Fi

Per controllare la potenza del segnale Wi-Fi nel punto in cui si trova quelloystema.

Preparazione

1 Premere ripetutamente [RADIO, EXT-IN] per selezionare "Network".
2 Premere ripetutamente [SETUP] per selezionare "Signal Level" e quindi premere [OK].

Sul display appeare "Level ". (" " sta per un numero.)

Premiere [OK] per uscire da esta modalità di visualizzazione.

• La potenza del segnale consigliata è "3". Se l'indicazione è "2" o "1" provare a cancellare la posizione o l'inclinazione del router wireless o di"Thisoistema e vedere se la connessione migliorara.
• Se viene visualizzato "Level 0", quelloistema non è in grado di stabilire una connessione con il router wireless. ( 20)

Nome della rete wireless (SSID)

Visualizzare il nome della rete wireless connessa (SSID).

1 Premere ripetutamente [RADIO, EXT-IN] per selezionare "Network".
2 Premere [SETUP] ripetutamente per selezionare "Net Info", quindi premere [OK].
3 Premere [▲,▼] per selezionare "SSID" e quindi premere [OK].

• Premere [OK] per uscire.

• Se viene visualizzato "No Connect", quelloistema non è connesso ad una rete wireless.
  I caratteri che non possono essere visualizzati vengono sostituti da *

IP/MAC Indirizzo

Per controllare l'indirizzo IP o l'indirizzo del MAC Wi-Fi di istessoistema.

1 Premere ripetutamente [RADIO, EXT-IN] per selezionare "Network".
2 Premere [SETUP] ripetutamente per selezionare "Net Info", quindi premere [OK].
3 Premere [▲,▼] per selezionare "IP Addr." o "MAC Addr." e quindi premere [OK].

L'indirizzo IP o l'indirizzo del MAC verrà visualizzato parzialmente.

4 Premere [▲, ▲] sul telecomando per visualizzare il resto dell'indirizzo IP o dell'indirizzo del MAC.

• Premere [OK] per uscire.
  Il "—" visualizzato nella parte superiore o inferiore sinistra del display indica rispettovamente le prime e le ultime unità.

Reset rete

Per resettaré le impostazioni di rete.

1 Premere ripetutamente [RADIO, EXT-IN] per selezionare "Network".
2 Premere ripeturamente [SETUP] per selezionare "Net Reset" e quindi premere [OK].
3 Premere [4, 5] per selezionare "OK? Yes" e quindi premere [OK].

• Attendere che "Network Initializing" smetta di scorrere.

• Sul display appare "WAC Mode"

• E disponibile Il metodo di impostazione della rete "Metodo 1". (⇒ 6)

• Per uscire da "WAC Mode", premere [■].

• Questa funzione non modifica le impostazioni di "Wireless LAN".

Risoluzione dei problemi

Prima di chiamare il tecnico per la riparazione, procedere con la segunte verifica. In caso di dubbi su alcuni punti da controllare o se i rimedi indicate non risolvono il problema, rivolgersi al rivenditore per ulterioni istruzioni.

Il software installato è aggiornato?

Panasonic migliorara costamente il software del sistema per garantire ai propri clienti le Tecnologie più recenti. ( 17)

Per ulteriori aiuto, supporto e consiglio dedicati al proprio prodotto, visitare:

http://panasonic.jp/support/global/cs/audio/

(II sito è solo in inglese.)

Problemi comuni

Noné possible effettuare alcuna operazione con il telecomando.

• Verificare che la batteria sia installata correttamente.

Suono distorto o nessun suono.

• Regolare il volume del sistema.
• Spagnere ilsystema, individuare e correggere la causa, quando accendere nuovamente il systema. Tale situazione può derivare dal sovraccarico dei diffusori a causa di eccessivo volume o potenza e dall'uso delsystema in un ambiente molto caldo.
• Accertarsi che i cavi dei diffusori siano collegati correttamente ed in modo sicuro. (⇒ 4)

Si sente un ronzio durante la riproduzione.

• Cavo di alimentazione CA o lampada a fluorescenza vicini ai cavi. Tenere gli altri appearecchi e cavi lontano dai cavi di quello sistema.

Questa unità non funziona.

• Uno dei dispositiivi di sicurezza di quest'unità si è attivato.

Reinizializzare l'unità nel modo che segue:

1 Premere [O/I] sull'unità per mettere l'unità in standby.

Se l'unità non entra in standby, premere [L] sull'unità per circa 10 secondi per forzare il passaggio in standby. In alternatively, scollegare il cavo di alimentazione CA, attendere almeno 3 minuti, quindi ricollegarlo.

2 Premiere [O/I] sull'unita per accederla. Se alla nonora funzione, consultate il proprio negotiaziente di fiducia.

Si sentono dei disturbi.

• In modalità "AUX", quando un dispositivo è collegato sua ai terminali AUX IN sua alla porta USB, a seconda del dispositivo possocono generarsi dei disturbi. In quello caso, rimuovere il cavo USB alla porta USB.

Disco

Display visualizzato non correttamente.

La riproduzione non si avvia.

• Il disco non è stato inserito correttamente. Inserirlo correttamente.
  Il disco è sporco. Pulire il disco.
• Sostituire il disco se è graffiti, ondulato o non conforme aigli standard.
• Vi è condensa. Far asciuagare il sistema per 1 a 2 ore.

Radio

La riscione è debole o si sente il rumore di un battito.

• Allontanare l'antenna da computer, tevisori ed altricavi.
• Usare un'antenna esterna.
• Spagnere il televisore o allontanarlo dalsystema.

Se i disturbi sono eccessivi durante la riscione FM.

Passare all'audio mono.

1 Premiere [RADIO MENU] ripetutamente per selezionare "FM Mode".
2 Premiere [4,▶] per selezionare "Mono" e quindi premere [OK].

Il suono diventa mono.

• Per annullare, selezionare "Stereo" oambiare la frequenza.

In circostanze normali, selezionare "Stereo".

iPhone/iPad/iPod

Non è possible ricaricare o azionare il disposativo.

• Controllare che I'iPhone/iPad/iPod sia collegato correttamente.
• Collegare nuovamente l'iPhone/iPad/iPod o tentare di riavviare l'iPhone/iPad/iPod.
• Quando esta unità è in standby, la ricarica non iniziaba quando si usa la connessione con cavo USB. Accendere esta unità ed accertarsi che la carica sia iniziata prima di mettere esta unità in modalità standby.
• La batteria dell'iPhone/iPad/iPod è esaurita. Ricaricare i'iPhone/iPad/iPod, quindi azionario nuovamente.
• Quando si utilizes la porta, accendere esta unità. Non spagnere esta unità finché l'iPhone/iPad/iPod non diventa operativo.

USB

Impossibile leggere il dispositivo USB o i contentuti.

• Il tipo del dispositivo USB o i sui conteni non sono compatibili con ilsystema.

Il dispositivo USB funziona lentamente.

• Lalettura deldispositivoUSBdi grandi dimensioni o dotato diunacapacitàdarchiviazioneelevatarchiiedepiu tempo.

Il tempo trascorso visualizzato è differente dal tempo di riproduzione effettivo.

• Trasferire i dati ad un'alto dispositivo USB o effettuare il backup dei dati e riformattare il dispositivo USB.

Bluetooth®

Non è possibile effettuare la connessione.

• Verificare la stato del dispositivo Bluetooth®.

Non si riesce ad ottener il collegamento con il dispositivo.

• L'accoppiamento del dispositivo non è riuscito o la registrazione è stata sostituita. Ritentare l'accoppiamento del dispositivo.
• Questo Sistema potrebbe essere connesso ad un dispositivo diverso. Scollegare l'alto dispositivo e provare nuvamente ad accoppiare il disposativo.
  Se il problema persiste, spagnere e riaccendere l'unità, quindi riprovare.

Il dispositorio è connesso ma non è possibile ascoltare l'audio atraverso quelloystema.

• Per alcuni dispositivi con Bluetooth® incorporeal, è necessario impostare l'output audio manually su "SC-PMX100". Per maggiori informazioni leggere le istruzioni per l'uso del disposativo.

L'audio si interrompe.

• Il dispositorio è fornui dal range di communicatesione di 10 m. Portare il dispositorio Bluetooth® più vicino a questo sistema.
  Rimuovere eventuali ostacoli tra quello Sistema e il dispositivo.
• Altri dispositivi che usano la banda di frequenza di 2,4 GHz (router wireless, microonde, Telefoni cordless, ecc.) stanno interferendo. Portare il dispositivo Bluetooth® più vicino a quelloysteme e allontanarlo dagli altri dispositivi.
• Selezioneare "Mode 1" per una comunicazione stabile. ( 11)

La connessione One-Touch (funzione NFC) non funziona.

• Accertarsi che l'unità e la funzione NFC del dispositosivo siano attive. (⇒ 11)

PC

II PC non riconosce quello problema.

• Controllare il proprio ambiente operativo. ( 15)
• Riavviare il PC, spegnere e riaccendere quelloystema, infine ricollegare il cavo USB.
• Utilizzato un'altra porta USB del PC collegato.
  Installare l'aposto driver in caso diutilizzo di un PC con Windows.

Impossiblerevareifilemusicalimemorizzati suPC.

• Quando si riproducono file musicali su una rete, quelli non registrati sul relative server di rete non vengono visualizzati. Per maggiori informazioni, consultare le istruzioni per l'uso del proprio server. ( 22)

Rete

Non è possibile collegarsi alla rete.

• Effettuare il collegamento alla rete e le impostazioni. ( 6)
• Se la rete é impostata comme invisible, renderlavisible quand si imposta la rete per cette unità o effectuare una connessione con cavo LAN. (⇒ 8)
• La sicurezza Wi-Fi di quelloistema supporto solo WPA2TM. Il router wireless deve essere quindi compatible con WPA2TM. Per informazioni sulla sicurezza supportata dal router e su come modificare le impostazioni, consultare le istruzioni per l'uso o contattare il proprio provider Internet.
• Accertarsi che la funzione multicast sul router wireless via abilitata.
  A seconda del router, il pulsante WPS potrebne non funzionare. Provare altri metodi. ( 6)
• Controllare l'impostazione "Wireless LAN". (⇒ 18)

Impossiblere selezionare quelloysteme comdfusitori di output.

• Accertarsi che i dispositivi siano collegati alla stessa rete a cui è collegato quelloystema.
• Riconnettere i dispositivi alla rete.
• Spegnere eriaccendere il router wireless.
• Spagnere e riaccendere quelloystema, e quando selezionare nuovamente quellosystema come diffusori di output.

La riproduzione non si avvia. Il suo si interrompe.

• Regolare l'orientamento dell'antenna della LAN wireless sul retro dell'unita principale.
• Provarere a positioningare i diffusori più lontano dall'unità principale.
• Se si utilizes la banda 2,4 GHz sul router wireless, contemporaneously ad和其他 dispositivi che operano a 2,4 GHz, come microonde, Telefoni, ecc., è possible che la connessione si interrorna. Accumare la distanza tra但这a unità e i dispositivi in questione.

Se il proprio router wireless supporta la banda 5 GHz, tentare di usare la banda 5 GHz. Per passare alla banda 5 GHz, effettuire nuovamente le impostazioni di rete using an browser Internet ( 6) . Al passaggio 9, accertarsi di selezione il nome (SSID) della propria rete per la banda 5 GHz.

• Non posizionare quelloystemaall'interno di un armadietto in metallo perché potrebble bloccare il segnale Wi-Fi.
• Posizioneare Anything in the system, such as a computer, radio, or wireless.
• Se diversi dispositivi wireless usano la stessa rete wireless contemporaneamente a questo sistema, provare a spegnere gli altri dispositivi o ridurre il loro utilizzato della rete wireless.
• Se la coproduzione si arrasta, verificare lo stato della coproduzione sul dispositivo.
• Riconnettere i dispositivi alla rete.
• Spegnere e riaccendere il router wireless.
• Con alcune versioni di iOS e iTunes, è possibile che non si riesca a riavviare laroduzione AirPlay se si cambia la posizione del selettore (ad es. "CD") o sequesto sistema viene spento durante laroduzione AirPlay. In tal caso selezionare un dispositivo diverso dall'icona AirPlay dell'applicazione musicae o di iTunes, quando selezionare nuvamente quello sistema comme diffusore di uscita. (⇒ 10)
• Provare una connessione LAN via cavo. ( 8)

Display dell'unità principale

“-

• Il cavo di alimentazione CA è stato collegato per la prima volta o recentemente si è verificata una interruzione di corrente. Impostare l'orologio.

"Adjust Clock"

L'orologio non è impostato. Regolare l'orologio di seguenza.

"Adjust Timer"

• Il timer di riproduzione non è impostato. Regolare il timer di riproduzione di conseguenza.

"Auto Off"

• L'unità è rimastà inutilizzata per circa 20 minuti e si spegnerà trascorso un alto minuto. Premere qualsiasi tasto per evitarlo.

• L'unità sta controlling l'iPhone/iPad/iPod o il dispositorio USB collegato.
• Se il display continua ad apparire, accertarsi che la batteria dell'iPhone/iPad/iPod non sia consummate e che i'iPhone/iPad/iPod sa acces e collegato correttamente.

"DL Error"

• Il download del software non è riuscito. Premere un tasto qualsiasi per uscire. Riprovare in un secondo momento.
  Non è possible trovare il server. Premere un+tastosqualsiasi per uscire.Accertarsi che la rete wireless saiallegata a Internet.

"Error"

• É stata effettuata un'operazione errata. Leggere le istruzioni e riprovare.

“F□□”/“F□□□”（“□” indica un numero.)

• Questa unità ha un problema.

Annotare il numero visualizzato, scollegare il cavo di alimentazione CA e contattare il proprio rivenditore.

"Fail"

• Aggiornamento o impostazione non riusciti. Leggere le istruzioni e riprovarve.

"Level 0"

• Nessun collegamento tra quello sulla e il router wireless.

Tentare le seguenti operazioni:
- Controllare che il router wireless sia acceso.
- Specnere riaccendere quellosystema.
- Effettuare il reset delle impostazioni di rete. ( 6)

Se il problema persistsente, consultare il rivenditore.

"Linking"

• QuestoSYSTEMAsta cercando di collegarsi all'timodo dispositivo Bluetooth' collegato quando viene selezionato "BLUETOOTH".
• Questoistema sta comunicando con i router wireless per completing le impostazioni di rete. A seconda del router wireless quello processo potrebbe impiegare alcuni minuti. Provarre ad avvincare quello sistema al router wireless.

• Ilsystemasta eseguendo unprocesso interno.

• Attendere circa 3 minuti.

• Non scollegare il cavo di alimentazione CA, perché se potrebbero causare malfunzionamenti.

"No Connect"

• Questoistema non è in grado di collegarsi alla rete. Controllare la connessione di rete. (→ 6)

"No Device"

• L'iPhone/iPad/iPod o il dispositivo USB non è connesso. Verificare la connessione.
• La batteria dell'iPhone/iPad/iPod è esaurita. Caricare l'iPhone/iPad/iPod ed accenderlo prima del collegamento.

"No Disc"

• Non si è inserto un disco oppure si è inserito un disco non riproducibile dalsystema.

• Non ci sono stagioni DAB memorizzate da selezioneare. Memorizzare alcuni canali.

"No Play"

• Vericare il contento. E possible riproduire solo il fornato supportato.
• I file nel dispositivo USB sono essere corrotti. Formattare il dispositivo USB e riprovare.
• L'unità peut avoir un problème. Specnere i riaccendere l'unità.

• Non è possible ricevere la stazione. Controllare la propria antenna.

• É stato Collegato un iPhone/iPad/iPod, la cui riproduzione non è possible.
• Se l'iPhone/iPad/iPod é compatible, accenderlo e collegarlo correttamente.
• E stato collegato un dispositivo USB non supportato.

"PC Unlocked"

• É selezionato "PC", ma non è collegato nessun PC.

"PGM Full"

• Il numero dei brani programmati è superiore a 24.

"Playererror"

• Si è tentato di riproduire un file non supportato. Ilsystema salterà quella traccia e riproduirà quella successiva.

"Reading"

• L'unità sta controlling le informazioni relative al CD. Una volta que esta indication sera scomparsa, avviare il funzionamento.

"Remote " (" " sta a indicare un numero.)

• Il telecomando equesta unita usano codici differenti.
  Cambiare il codice del telecomando.

• Quando é visualizzata l'indicazione "Remote 1", tenerem Premuto [OK] e [1] per almeno 4 secondi.

• Quando é visualizzata l'indicazione "Remote 2", tenerem Premuto [OK] e [2] per almeno 4 secondi.

Non è possibile ricevere le stazioni. Controllare la propria antenna e provare la sintonizzazione manuale DAB.

• L'iPhone/iPad/iPod o il dispositivo USB assorbe troppa corrente. Rimuovere l'iPhone/iPad/iPod o il dispositivo USB, quindi spegnere e riaccendere suaSYSTEM.

“VBR”

• Il sistema non è in grado di visualizzare il tempo di riproduzione residuo per tracce VBR (a bitrate variabile).

"WAC Mode"

• E disponibile Il metodo di impostazione della rete "Metodo 1". (⇒ 6)
• Per uscire da "WAC Mode", premere [■].

"Wait"

• Viene visualizzato, ad esempio, quando esta unita si sta spegnendo.
• Lampeggia quando el Sistema sta cercando di entrada en una modalità impostazione rete.

"W" lampeggia

• Questo può verificarsi ad esempio quando si interrompe la connessione di rete.

Ripristino della memoria (inizializzazione)

Se si verifica quanto segue, ripristinare la memoria:

Non c'é risposta alla pressione dei pulsanti.
- Si desidera cancellare e ripristinare il contento della memoria.

1 Staccare il cavo di alimentazione CA.

Attendere 3 minuti prima di continuare con il punto 2.

2 Tenendo premuto [ɔl] sull'unità principale, collegare di nuovo il cavo di alimentazione CA.

Viene visualizzato "

3 Rilasciare [I].

Le impostazioni vengono riportate ai valori predefiniti in fabbrica.

E necessario reimpostare il contento della memoria.

• Per reimpostare le impostazioni di rete, effettuare l'operazione di reimpostazione della rete. ( 18)

Codice del telecomando

Se un'alto appearechio Panasonic risponde al telecomando di quelloystema, cancellare il codice del telecomando di quelloystema.

Per impostare il codice su "Remote 2"

1 Premere [SELECTOR] sull'unità principale per selezionare "CD".
2 Tenere premuto [SELECTOR] sull'unità principale e [2] sul telecomando finché non viene visualizzato "Remote 2".
3 Tenere premuti [OK] e [2] per un minimo di 4 secondi.
L'impostazione predefinita è "Remote 1".
Per riportare la modalità a "Remote 1", ripetere i passaggi precedenti, ma sul telecommando premere [2] invece di [1].

Dati tecnici

Dati generali

Alimentazione

CA da 220 V a 240 V, 50 Hz

Consumo di corrente

45W

Dimensioni (unità principale)

(LxAxP)211x114x267mm

Peso (unità principale)

Circa 3 kg

Intervallo di temperatura durante il funzionamento

Da 0^ a +40^

Intervallo di umidità durante il funzionamento

Dal 35% all'80% di umidità relativa (senza condensa)

Consumo di corrente in modalità standby

(Quando "BLUETOOTH Standby" è "Off") ^1, *2

0,45 W (circa)

(Quando "BLUETOOTH Standby" è "On")*1,*2

0,5W (circa)

(In Network standby)*1

6 W (circa)

Sezione amplificatore

Potenza di uscita RMS

Canale anteriore (con entrambi i canali pilotati)

60 W per canale (3 Ω), 1 kHz, 10% THD

Potenza RMS totale

120W

Sezione FM

Memoria preimpostata

30 stazioni

Gamma di frequenza

Da 87,50 MHz a 108,00 MHz (intervali di 50kHz

Terminali antenna

75 Ω (sbilanciati)

Sezione DAB (PMX100B)

Memorie DAB

20 canali

Banda di frequenza (lunghezza d'onda)

Banda III

da 5A a 13F

(da 174,928 MHz a 239,200 MHz)

Sensibilità *BER 4x10-4

Requisito minimo

-98 dBm

Terminale antenna esterna DAB

Connettore F (75 Ω)

Sezione terminali

Porta USB

Tipodi terminale:USB-A

CC OUT 5 V 2,1 A

Alimentazione porta USB

USB 2.0 Alta Velocità

Standard USB

Format di file supportati

MP3 (.mp3), AIFF (.aiff), FLAC (*.flac),

Formato supporto audio

MP3/AAC*5

Frequenza di campionamento 32/44,1/48 kHz

Dimensione parola audio 16 bit

2 canali

AIFF/FLAC*4/WAV

Frequenza di campionamento

32/44,1/48/88,2/96/176,4/192 kHz

Dimensione parola audio

16 bit/24 bit

Numero canali

2 canali

File system del dispositivo USB FAT12, FAT16, FAT32

PC IN (EXT-IN)

Tipodi terminale:USB-B

Standard USB

USB 2.0 Alta Velocità

USB Audio Class 2.0, modalità asincrona

Formato supporto audio

LPCM

Frequenza di campionamento

32/44,1/48/88,2/96/176,4/192 kHz

Dimensione parola audio

16 bit/24 bit

Numero canali

2 canali

Interfaccia Ethernet

LAN (10Base-T/100Base-TX)

Cuffie

Stereo, spinotto da 3,5 mm

AUX IN (EXT-IN)

Spinotto a spillo

Sezione disco

Dischiutilizzabili (da 8cm o 12 cm)

CD, CD-R/RW (CD-DA, MP3*3)

Scelta

Lunghezza onda

790 nm (CD)

Sezione diffusori

Diffusore(i)

Woofer

14 cm tipo a cono x 1

Tweeter

1,2 cm tipo piezoelettrico x 1

3Ω

Super w Impedenza

Sezione Wi-Fi/AirPlay

Wi-Fi

Formato supporto audio (AllPlay)

MP3/AAC

Frequenza di campionamento 32/44,1/48 kHz

Dimensioneparola audio 16 bit

2 canali

FLAC*4/ALAC/WAV

Frequenza di campionamento 32/44,1/48/88,2/96/176,4/192 kHz

Dimensione parola audio 16 bit/24 bit

2 canali

Formato supporto audio (DLNA)

MP3

Frequenza di campionamento 32/44,1/48 kHz

Dimensioneparola audio 16 bit

2 canali

FLAC*4/WAV

Frequenza di campionamento 32/44,1/48/88,2/96/176,4/192 kHz

Dimensione parola audio 16 bit/24 bit

2 canali

Nota:

I dati technici sono soggetti a migliorificheSEA preavviso. Il peso e le dimensioni indicate sono approximativi.
- La distorsione armonica totale viene misurata con un analizzatore digitale di spettro.

1: Non vi sono dispositiivi collegati alla porta USB prima di passare alla modalità standby.
2: Network standby non è attivo.
3: MPEG-1 Layer 3, MPEG-2 Layer 3
4: I file FLAC non compressi potrebbero non funzionare correttamente. Block size supporto da 1152 a 4096.
*5: Supporta solo profilo AAC-LC.

FLAC Decoder

Copyright (C) 2000,2001,2002,2003,2004,2005,2006,2007, 2008,2009 Josh Coalson

Questo prodotto incorpora il seguente software:

(1)software sviluppato independentemente da o per Panasonic Corporation,
(2)Software di proprietà di terzi e concessions in licenza a Panasonic Corporation,
(3)Software concessiono su licenza GNU General Public License, Version 2.0 (GPL V2.0),
(4)software concenso su licenza GNU LESSER General Public License, Version 2.1 (LGPL V2.1) e/o,
(5)Software open source diverso dal software concession su licenza GPL V2.0 e/o LGPLV2.1.

Il software inserito nelle categorie (3) - (5) viene distribuito con l'auspicio che possa essere utile, ma SENZA, ALCUNA GARANZIA, compresa qualsiasi garanzia implicita di COMMERCIABILITÀ o di IDONEITA PER UNO SCOPO PARTIColare.

Fare riferimento ai relativi termini e condizioni riportati nel nostro site web indicate quello.

http://panasonic.jp/support/global/cs/audio/oss/all8_3_1c.html

Almeno tre (3) anni dopo la consegna di quello prodotto, Panasonic darà a qualsiasi parte terza che contatti come molto significato una copia completinga in linguaggio macchina del corrispondente codice sorgente coperto alla licenza GPL V2.0, alla licenza LGPL V2.1 o da altre licenze che prevedono tale obbligo, ad un prezzo non superiore al costo della distribuzione fisica del codice sorgente,或者其他 all'avviso su diritti d'autore.

Informazioni di contatto:

[e-mail]

Il codice sorgente e l'avviso sui diritti d'autore sono anche disponibili gratuitoamente sul site Web informato dato.

http://panasonic.net/avc/oss/
