MANUALE UTENTE NRB32SG2SF & NR-B32SG2 PANASONIC

La ringraziamo per aver acquistato quello prodotto Panasonic. Leggere attentamente le istruzioni prima di usare il prodotto. Conservare il presente manuale per consulazioni future. Le istruzioni per l'installazione sono incluse.

Espanol 94-111

Muchsimasgraciasporhaberadquiridoeste productode Panasonic.

Rispetto dell'ambiente 76

Istruzioni di sicurezza 77

Installazione 79

Parti. 81

Pannello comandi 82

Impostazione della temperatura 83

Uso delle funzioni utili 84

Funzioni di avviso all'utilizzatore. 87

Produzione di cubetti di ghiaccio 87

Rimozione e installmente dei ripiani 87

Istruzioni per la cura e la pulizia 88

Risoluzione dei problemi 90

Domandi frequenti 91

Specliche tecniche 93

Rispetto dell'ambiente

Smaltimento del materiale di confezionamento

Riciclare tutto il materiale possibile (ad es. cartone, buste di plastica, nastro adesivo e polistirolo) e accertarsi di smaltire in modo sicuro il resto del materiale di confezionamento.

Tenere il materiale di confezionamento lontano della portata di neonati e bambini per evitare infortuni o soffocamento.

Informazioni sullo smaltimento per utenti di apparecchiature elettriche ed elettroniche usate (apparecchiature domestiche)

Questo significato riportato sui prodotti e/o nella documentazione di arrivapagnamento indica che i prodotti elettrici ed elettronici usati non devono essere mescolati ai rifiuti domestici generici.

Per un corretto recupero, trattamento e riciclaggio, portare quosti prodotti nei punti di raccolta designati, dove verranno accettati praticamente. In alternatively, in alcuni paesi è possible restituire i prodotti al rivenditore locale al momento dell'acquisto di un nuovo prodotto equivalente.

Uno smaltimento corretto di quello prodotto contribuiro a far risparmiare preziose risorse e ad evitare potenziali effetti negativi sulla salute umana e sull'ambiente che potrebbero essere causati, altrimenti, da uno smaltimento inappropriato. Contattare l'autorità locale per ulteriori dettagli sul punto di raccolta designato più vicino.

In caso di smaltimento errato di quello materiale di scarto, potrebbero venire applicate delle sanzioni in base alle leggi nazionali.

Per gli utenti aziendali nell'Unione Europea

Qualora si desideri smaltire apparecchiature elettriche ed elettroniche, contattare il proprio rivenditore o fornitore per ulteriori informazioni.

Informazioni sullo smaltimento in paesi al di fuori dell'Unione Europea

Questo symbolo è valido solo nell'Unione Europea.

Qualora si desideri smaltire"This prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metod correttto di smaltimento.

Prima di smaltire il vecchio appearecchio

Seguire les instruzioni per lo smaltimento fornite dal produttore del vecchio appearecchio o le normative locali per lo smaltimento degli elettrodomestici. Se non disponibili, seguire i tre passaggi illustrati di seguito.

1. Rimuovere la spina dalla presa elettrica.
2. Tagliare il cavo di alimentazione e smaltirlo correttamente con la spina attaccata.

3. Fino alla raccolta del vecchio apparecchio, o alla segna presso un centro di recupero, tenere l'apparecchio lontano alla portata dei bambini.

4. Rimuovere tutti i sigilli alla porta e lasciare tutti i ripiani e i cassetti in posizione. In quello modo, i bambini hanno meno probabilità di arrampicarsi all'interno e re intrappolati.

Questo elettrodomestico è stato progettato per uso interno, in ambienti come:

• cucine di ristoranti, uffici e altri ambienti lavorativi;
• agriturismo e camere d'albergo, motel e altri ambienti di tipo residenziale;
• bed and breakfast e simili;
• catering e altri ambienti per la vendita all'ingrosso.

Significato dei symboli:

Non eseguire questa operazione

Eseguire sempre esta operazione

Indica che l'apparecchio deve essere provvisto di messa a terra per evitare scosse elettriche

Non smontare

Indica il rischio di infortuni gravi o morte.

L'apparechio non è destinato ad essere utilizzato da persone (bambini inclusi) con disponibile fisiche, sensoriali o mentali ridotte, o con esperienza e competenze insufficienti, se non dietro sorveglianza e istruzioni di un soggetto responsable della loro incolumità.

I bambini devono sempre essere sorvegliati per evitare che giochno con l'apparechio.

Non utilizzare adattatori per presa multipli e non collegare più apparecchi allo stesso adattatore per presa.

• In caso contrario, possono verificarsi surriscaldamento, incendi o cortocircuiti.
  Non stringere, annodare o piegare il cavo di alimentazione e non appoggiarvi oggetti pesanti.
• Queste operazioni augmentano il rischio di incendi o scousse elettriche. Se il cavo di alimentazione o la spina sono danneggiati, fari sostituire dal produttore, da un rappresentante autorizzato o da un technician qualificato per evitare pericoli.

Non scollegare il frigorifero tirando il cavo di alimentazione.

• Questa operazione più danneggiare il cavo di alimentazione. Impugnare sempre la spina ed estrarla con decisione alla presa elettrica.

Non appoggiare contentitori d'acqua sul frigorifero.
L'acqua puo daneggiare l'isolamento dei componenti elettrici e causare cortocircuiti, incendi o scosse elettriche.

Non spruzzare gas inflammabili vicino al frigorifero.
- Ciò più causare esplosioni o incendi.

Non spruzzare acqua all'internalo all'esterno del frigorifero.
- In caso contrario, potrebbero verificarsi incendi o scosse elettriche.

Non toccare la spina di alimentazione con le mani bagnate.
- In caso contrario, potrebbero verificarsi scosse elettriche.

Non installare il frigorifero in luoghi umidi o dove possa entrare a contatto con l'acqua.
- Se l'isolamento delle parti elettriche è deteriorato, possono verificarsi cortocircuiti, scosse elettriche o incendi.

Non conservare sostanze volatili o infiammabili nel frigorifero.
- Le sostanze infiammabili come il benzene, i solventi, l'alcol, l'etere e il gas di petrolio liquefatto (GPL) possono causare esplosioni.

Non conservare prodotti pharmaceutici o sensibili alla temperature nel frigorifero.
- I prodotti che richiedono un attento controlo della temperatura non devono essere conservati in frigorifero.

Non permettere ai bambini di arrampicarsi, dondolarsi o appendersi alla porta del frigorifero.
- In caso contrario, possono verificarsi infortuni gravi e danni al frigorifero.

Non utilizzare il frigorifero in presenza di fumi esplosivi o gas inflammabili.
- Ciò più causare esplosioni o incendi.

Non conservare benzina o altri vapori e liquidi inflammabili nel frigorifero e non utilizzarli in prossimità dell'apparecchio.
- Ciò più causare esplosioni o incendi.

-AVVERTENZE:

Non utilizzare dispositivi meccanici o strumenti diversi da quelli consigliati dal produttore per accelerare lo sbrinamento.
- Tali operazioni potrebbero danneggiare l'internalo del frigorifero o causare esplosioni.

-AVVERTENZE:

All'interno degli scomparti per la conservazione degli alimenti, non usare apparetti elettrici diversi da quelli del tipo consigliato dal produttore.
- Ciò più causare esplosioni o incendi.

-AVVERTENZE:

Non danneggiare il circuito refrigerante.
- Ciò più causare esplosioni o incendi.

Non provare a smontare, riparare o modificare da soli il frigorifero.
Tali operazioni possono provocare infortuni, ustinioni e scosse elettriche a se stessi o ad altre persone e danneggiare il frigorifero. Se l'apprecchio necessita di modifiche o riparazioni, consultare un centro assistenza autorizzato.

Istruzioni di sicurezza (continua)

Verificare che il frigoriferio sa collegato a una presa elettrica dotata di messa a terra. NON collegarlo a una presa elettrica priva di messa a terra.

• Un cortocircuitopotrebbe causare la scossa elettrica.

Verificare che la spina e il cavo di alimentazione non siano schiacciati o danneggiati.

• Un cavo di alimentazione o una spina danneggiati sono causare cortocircuito, incendi o scosse elettriche.
• Se il cavo di alimentazione è danneggiato, farlo sostitui dal produttore, da un rappresentante autorizzato o da un tecno qualificato per evitare pericolli.
• NON TENTARE DI SOSTITUIRLO DA SOLI.

Rimuovere eventuale sporcizia o polvero dagli spinotti di alimentazione prima di collegare l'apparecchio alla presa elettrica.
Gli accumuli di polvere alla spina possono impedire l'isolamento, soprattutto in condizioni di umidità. In caso contrario, potrebbero verificarsi cortocircuiti, incendi o scoss elettriche. Scollegare il cavo di alimentazione e pulirlo con un panno asciutto. Non usare mai un panno bagnato o umido.

Collegare l'apprecchio alla presa elettrica, verificando che il collegamento sa sicuro.
- Una spina di alimentazione collegata scorrattamente può causare incendi o scousse elettriche.

Installare il frigorifero in un'area ben ventilata.
- A un quantitativo maggiore di refrigerante nelle apparetecchio, deve corrispondere uno spazio più ampio in cui collocare il frigorero. In caso di perdite di refrigerante, e se l'apparetecchio si trovata in uno spazio ristrello, l'accumulo di gas combustibili potrebble verificarsi con maggiore probabilità. Cio cui causare esplizioni o incendi. Di norma, per agli 8 g di refrigerante, è necessario almeno 1 metro cubo di spazio nel locale. Il quantitativo di refrigerante contenuto nelle apparetecchio è indicato sulla targhetta dei dati che si trovare al suo interno.

Il refrigerante utilizzato nel frigorifero (R600a) e i gas del materiale isolante (ciclopentano) sono infiammabili e richiedono procedure di smaltimento speciali.
- Prima di smaltire l'apparecchio, verificare che i tubi sul retro non siano danneggiati. Eventuali perdite di refrigerante o gas sono cassocare incendi o esplosioni.

Scollegare il frigorifero prima della pulizia e della manutenzione.
- In caso contrario, potrebbero verificarsi scosse elettriche.
Se si avverte odore di bruciato o il frigorifero emette fumo, scollegare immediamente la spina di alimentazione e consulare un centro assistenza autorizzato.
- In caso contrario potrebbero verificarsi incendi o scosse elettriche.

-AVVERTENZE:

Mantenere le aperture di ventilazione della superficie esterna o della struttura interna dell'apparecchio prive di ostruzioni.
- In caso contrario potrebbero verificarsi incendi o esplosioni perché refrigerante non siouldisperdere in caso di perdite.

RADIAZIONI LED

NON GUARDARE DIRITTAMENTE CON STRUMENTI OTTICI. PRODOTTO A LED CLASSE 1M.

ATTENZIONE

Indica il rischio di lesions o danni oggetti.

Non inseire bottiglie o contentitori di vetro nel congelatore.
Ghiacciandosi, il contento potrebbe rompere il veto.
Non toccare le pareti interne del congelatore o gli alimenti al suo interno con le mani bagnate.
- La pelle potrebbe congelarsi eaderire alle pareti interne oagli alimenti.
Non aprire o chiudere le porte impugnando le maniglie con entrambe le mani.
- In caso contrario, potrebbero verificarsi infortuni.

In caso di interruzione della corrente, non aprire frequentemente il frigorifero e non insertirvi nuovi alimenti.
- Tali operazioni potrebbero causare l'autozzo della temperature all'interno del frigorifero e il deterioramento degli alimenti inesso conservati.

Se il frigorifero non delve essere utilizzato per un lungo periodo, scollegarlo alla rete elettrica.

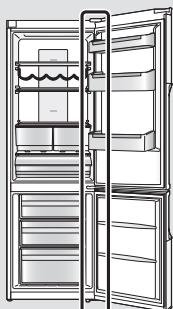

Inoltre, prestare attenzione allo spazio tra le porte del frigorifero e del congelatore, soprattutto se vengono aperte contemporaneamente.
In caso contrario, potrebbero verificarsi infortuni.

Aprendo il frigorifero, prestare attenzione a non schiacciarsi le dita nei punti che possono provocare lesioni "da compressione". In particolare,ollipop la porta del frigorifero, prestare attenzione al potenziale punto di pressione tra le porte del frigorifero e del congelatore.

• In caso contrario, potrebbero verificarsi infortuni.

Potenziali punti di compressione

Questo paragrafo fornisce spiegazioni su come installare l'apparecchio in modo da ridurre il rumore e ottener un funzionamento ad energia ottimizzata.

Dimensioni

NR-B29SG2/NR-B29SW2: Larghezza600 x Profondità652 x Altezza1898 (mm)

NR-B32SG2/NR-B32SW2: Larghezza600 x Profondità652 x Altezza2044 (mm)

Apertura delle confezione dell'apparecchio

Rimuovere tutte le protezioni e il nastro adesivo alla confezione dell'apparechio.

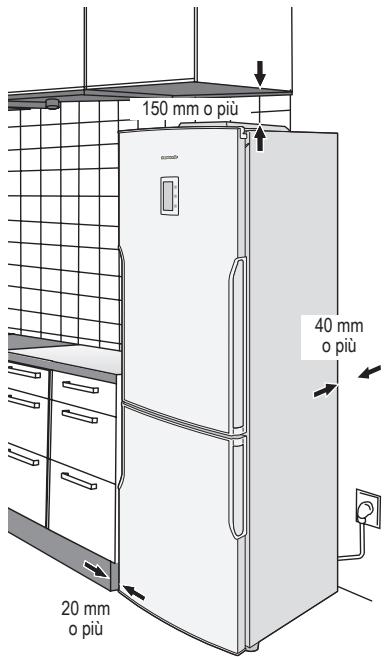

Scegliere il luogo giusto in cui posizionarlo

Ventilazione

Poiché durante il funzionamento l'apparecchio disperde calore, è opportuno installarlo in una stanza ascuita e ben ventilata con uno spazio sufficiente nella parte superiore e posteriori dell'apparecchio stesso come lostrato nella figura 1. Lo spazio di apertura dovrebbe essere magiore se si percepiscono rumoni da vibrationazione.

Temperatura

La temperatura dell'ambiente influisce sul consumo di energia e sulle prestazioni del frigoriferro, ad es. sulla quantità di elettricità utilizzata per raffreddare o congelare gli alimenti.

Per ottener i risultati migliori, l'apparecchio non deve pertanto:

• essere esposto direttamente alla luce del sole
• essere installato vicino a radiatori, fornelli o altre fonti di calore
• essere installato in un luogo in cui la temperature ambiente non corrisponda alla classificazione climatica per la quale l'apparecchio è stato progettato. Per la classificazione climatica dell'apparecchio,fare riferimento al paragrafo sulle Specifiche tecniche.

Livello

Installare su un pavimento a livello e sufficientemente resistente per supportare un frigoriferro alla sua massima capienza.

Livellare le irregularità del pavimento regolando con il cacciavite i due piedini anteriors del frigorifero, come migliorato nella figura 2.

Cio evitera vibrazioni e rumore.

Se l'apparecchio deve essere posizionato sulla moquette o su un pavimento in vinile, sistemare una tavola solida su questi ultimi prima di procedere all'installazione del frigorifero. Ciò eviterà scolorimenti del pavimento dovuti al calore emesso dall'apparechio.

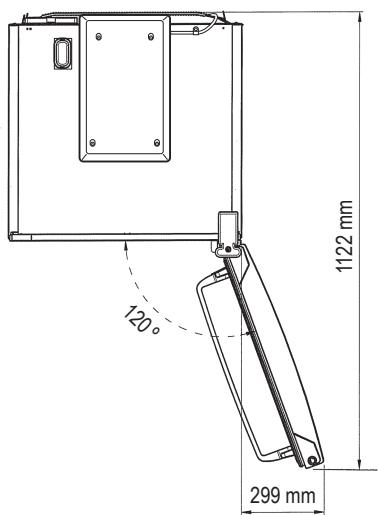

Porta del frigorifero

La posizione dei cardini della porta del frigoriferro più essere invertita da destra a sinistra, in modo che le porte di aprano nella direzione opposa. Se tale modifica fosse più adatta alle esigenze dell'ambiente in cui verrà posizionato l'apparecchio, contattare il nostro centro assistenza indicate nell'opuscolo allegato, o visitare il nostro sito web (http://panasonic.net).

Non ci assumiamo alcuna responsabilità nel caso in cui i cardini vengano invertiti personalmente dall'utente.

Le parti necessarie per invertire la direzione dell'apertura della porta sono comprese nella confezione dell'unità.

Figura 1

Figura 2

Installazione (continua)

Installazione delle guide di distanza

Per evitare che il condensatore (il componente posteriore nero con alette) venga a fatto con la parete, applicare due guide di distanza di plastica ruotate di 90^ .

Guide di distance (accessori)

Pulizia

Dopo l'installazione, pulire l'appareccchio con acqua calda.

Collegamento della spina di alimentazione alla presa elettrica

É possibile collegare la spina subito après l'installazione.

Dopo ave collegato l'apparecchio, tutti i symboli compaioni per un momento, quindi vengono visualizzati i valori di avvio -18 °C sul display della temperatura del congelatore e 4 °C sul display della temperatura del frigorifero.

Tutti i tasti sul pannello di controllo si attivano con un tocco (basta premere per attivare il pulsante che si desidera mettere in funzione).

Note:

• Per il processo di raffreddamento potrebbero essere necessari tempi più lunghi durante i mesi estivi o quando la temperature ambiente è più elevata.
• Se occorre scollegare il frigorifero alla presa elettrica, attendere almeno 10 minuti prima di ricollegarlo. In caso contrario, il compressore potrebbe danneggiarsi.

Temperatura ambiente della stanza

La classe climatica è riportata sulla targhetta dei dati di potenza che si trovava nel lato sinistro del comparto frigoriferro; nella targhetta sono indicate ancche le temperature ambiente in base alle quali l'apparecchio più funzionare.

Classe climatica		Temperatura ambiente consentita
SN	(Temperato prolongato)	da +10 °C a 32 °C
N	(Temperato)	da +16 °C a 32 °C
ST	(Subtropicale)	da +16 °C a 38 °C
T	(Tropicale)	da +16 °C a 43 °C

Risparnio energetico

1. Installare il frigoriferro in un locale asciutto, fresco e ben ventilato. Più la temperatura ambiente è fresca, minore sare il consumo di energia. (Fare riferimento alla pagna 79 per dimensioni e spazio.)

2. La combinazione di cassetti e ripiani che risulterà maggior in volume comperà un minore consumo energetico del frigorifero.

3. Rimuovere i due cassetti superiori del congelatore (lasciare il cassetto inferiore del congelatore).

4. Installare i cassetti e i ripiani all'interno del frigorifero nelle posizioni illustrate nel paragrafo "Parti" (P.81).

5. Rimuovendo il cassetto dello scomparto freschi, la circolazione d'aria fredda migliorara. Inoltre, è possible conservare alimenti in maggior quantità.

6. Impostare la modalità Salvaschermo.

7. Evitare di riempireccessivamente il frigorifero per consentire una buona circolazione dell'aria.
8. Aprière le porto soltanto se necessario e per il minor tempo possible.
9. Pulire periodicamente le aperture di ventilazione alla base del frigorifero con un aspirapolvere o altri strumento simile. (Fare attenzione a non danneggiare il tubo del circuito refrigerante all'interno del coperchio.)
10. Quando si imposta la modalità Super Freeze o la modalità Super Cool, il consumo energetico è maggiore.

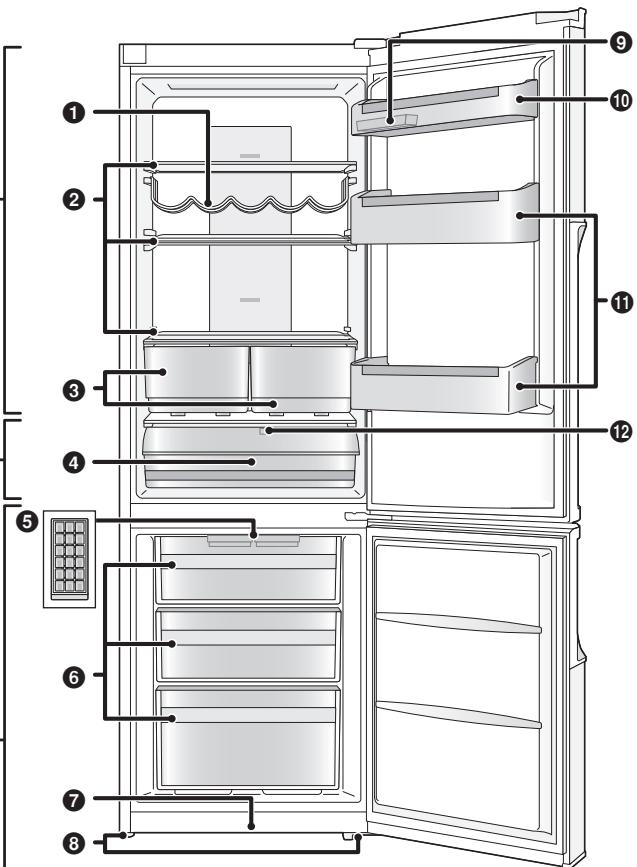

L'illustrazione sottostante è basata sul modello NR-B29SG2 e potrebbe non corrispondere al frigorifero acquistato.

Comparto frigorifoero

E possible impostare la temperature in un intervallo compreso tra 2^ e 8^

Cibo cotto,
bévande, uova,
torte, prodotti
casei

Scomparto freschi

La temperatura è inferiore di 1^ - 2^ rispetto a quella impostata per lo scomparto frigorifero.

Per i dettagli sull'uso dello scomparto freschi, vedere pagina 83.

Formaggi, burro, salsicce

Scomparto congelatore

E possible impostare la temperature in un intervallo compreso tra -24 °C e -16 °C.

Carne, pollame pesce surgelati, gelato

1 Portabottiglie
Ripiani di vetro*
Scomparti per frutta e verdura
4 Cassetto scomparto freschi

2 vaschette del ghiaccio
Cassetti del comparto congelatore
Piastra di rinsforzo
Piedini regolabili

9 2 portauova
10 Ripiani porta*
Ripiani delle bottiglie
12 Parte scorrevole

*1 modelli NR-B32SG2/NR-B32SW2 dispongono delle seguenti parti aggintive.

Ripiano in vitro
Ripiano porta

Nota:

• É possible modificare le posizioni in cui installare i ripiani della porta e i ripiani delle bottiglie. Si prega, tuttavia, di prestare attenzione in quanto alimenti e bevande conservati possono cadere durante l'apertura e la chiusura della porta a seconda delle posizioni del ripiano.
• Chiudendo la porta con i cassetti aperti (cassetti per frutta e verdura/freschi/congelatore), quosti potrebbero danneggiarsi.

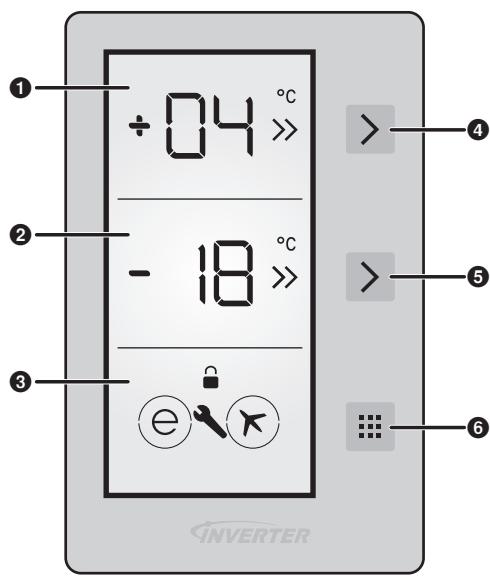

Pannello comandi

Area del display

1 Display della temperature del frigorifero

• Viene visualizzata la temperatura impostata.
• Mention la modalità Super Cool è attivata, due symboli >> lampeggiano alternatamente.

Display della temperatura del congelatore

• Viene visualizzata la temperatura impostata.
• Mention la modalità Super Freeze è attivata, due simboli >> lampeggiano alternatamente.

Display delle funzioni

• Quando sono impostate la modalità Eco e la modalità Vacanza × , i simboli sono cerchiati.
• Quando le funzioni Sicurezza bambini e allarme sono attivate, vengono visualizzati i symboli delle rispettive funzioni.

Area comandi

4 Pulsante di selezione del frigorifero
5 Pulsante di selezione del congelatore
6 Pulsante Modalità

Note:

• Questo frigorifero utilizza un microprocessore per controllare la temperatura. La temperatura all'interno del frigorifero cambia a seconda di fattori come cambiamenti della temperatura ambiente, frequenza di aperture e chiusura delle porte e quantità di alimenti conservati all'interno e modo di conservazione.

Scomparto frigorifero

Al momento dell'acquisto, la temperatura è impostata a 4 °C.

Premere (superiore) una volta e quindi premerlo di nuovo entro 1 secondo.
- É possible impostare la temperatura.
2 Premere ripeturamente il pulsante fino a impostare la temperatura desiderata.

• Se non si esuguono operazioni per 1 secondo durante la procedura di impostazione, il valore impostato lampeggia e un segnale acustico indica che la temperatura è stata impostata.

Nota:

• Quando la modalità Super Cool, la modalità Super Freeze, la modalità Eco o la modalità Vacanza termina o viene annullata, l'unità ritorna alle impostazioni precedenti.

Scomparto congelatore

Al momento dell'acquisto, la temperatura è impostata a -18 °C.

Premere (inferiore) una volta e quindi premerlo di nuovo entro 1 secondo.
The temperature can be set.
Premere ripeturamente il pulsante sono a impostare la temperatura desiderata.

• Se non si esuguono operazioni per 1 secondo durante la procedura di impostazione, il valore impostato lampeggia e un segnale acustico indica che la temperatura è stata impostata.

Nota:

• Quando la modalità Super Cool, la modalità Super Freeze, la modalità Eco o la modalità Vacanza termina o viene annullata, l'unità ritorna alle impostazioni precedenti.

Scomparto freschi

É possible regolare la temperatura dello scomparto freschi aprendi e chiudendo la parte scorrevole ubicata alla interno dello scomparto.

Aperto

Portare la parte scorrevole in posizione di aperture per impostare una temperatura dello scomparto inferiore di 1^ - 2^ rispetto a quella impostata per lo scomparto frigoriferro; in quello modo, lo scomparto funziona come scomparto freschi.

Chiuso

Portare la parte scorrevole in posizione di chiusura per impostare la temperatura dello scomparto a un valore identico a quello dello scomparto frigoriferro; in quello modo, lo scomparto funzione come una parte dello scomparto frigoriferro.

• Utilizzando quello scomparto come scomparto a 0^ , e tenendo gli alimenti nella scomparto freschi"Ince che nell' scomparto congelatore o frigorifero, gli alimenti mantengono la freschezza e l'aroma più a lungo, preservando un aspetto fresco. Se il cassetto dello scomparto freschi si sporca, rimuoverlo e lavarlo con acqua. (L'acqua congela a 0^ ma gli alimenti che contengono sale o zucchero congelano a una temperatura inferiore) Normalmente, lo scomparto freschi viene utilizzato per pesce crudo, sottaceti, riso, ecc...
• Tirare il cassetto dello scomparto freschi verso di sé. Il coperchio si après automaticamente.

Nota:

• Non inserire alimenti da congelare o vaschette del ghiaccio per fare il ghiaccio.

Uso delle funzioni utili

Modalità Super Freeze

Caratteristica:

• In esta modalità, il congelatore si raffredda velocemente, consentendo il congelamento di alimenti freschi, ecc. presente nel congelatore.
• La modalità Super Freeze termina automaticamente après 24 ore o quando la temperatura del sensore del congelatore diventa inferiore a -32^ .

Impostazioni:

1. Premere (inferiore) fino a visualizzare "SF".
2. Se non si esuguono operazioni per 1 secondo durante la procedura di impostazione, "SF" lampeggia e un segnale acustico indica che la modalità Super Freeze è impostata.
3. Durante esta modalità, viene visualizzato "SF" e due simboli >> lampeggiano alternatamente.
   Per disattivare la modalita, premere (inferiore).

Note:

Inquesta modalita:
-Premendo (inferiore), la modalità Super Freeze viene annullata ed è possibile impostare la temperatura desiderata.
-Non è possibile selezionare la modalità Eco e la modalità Vacanza.
-É possible regolare la temperatura del frigorifero.
- L'effetto sugli alimenti conservati potrebbe diminuire se la modalità Super Freeze viene impostata diverse ore prima di riporre gli alimenti nello scomparto congelatore.
- L'allarme suona 3 ore après avoir impostato la modalità Super Freeze. Quindi, è possibile conservare una modica quantità di alimenti.
- Si consiglia di eseguire le seguenti operazioni per raggiungere la massima attività di congelamento.

① 24 ore prima di conservare gli alimenti, impostare la temperatura del congelatore a -24^ e la temperatura del frigorifero a 2^
② Impostare la modalità Super Freeze 10 ore prima di riporre gli alimenti.
③ Se si desidera congete granidi quantitativi di alimenti, rimuovere i due cassetti superiali dal congetatore e riporre gli alimenti direttamente sul ripiano in vetro o nel cassetto inferiore del congetatore (collocando gli alimenti direttamente sul ripiano in vetro, è possibile ottenere una maggiore energia di congetamento).

• La capacité di congelamento massima in 24 ore è individata sull'etichetta delle specifiche.

Modalità Super Cool

Caratteristica:

• In esta modalità, è possible congelare cibi elaborati industrialmente prima di mangiarli, è possible congelare e conservare una grande quantità di alimenti ed è possible raffreddare velocemente le bevande.
• La modalità Super Cool termina automaticamente après 8 ore o quando la temperature del sensore del frigorifero diventa inferiore a 0^ .

Impostazioni:

1. Premere (superiore) fino a visualizzare "SC".
2. Se non si esuguono operazioni per 1 secondo durante la procedura di impostazione, "SC" lampeggia e un segnale acustico indica che la modalità Super Cool è impostata.
3. Durante esta modalità, viene visualizzato "SC" e due simboli >> lampeggiano alternatamente.
   Per disattivare la modalità, premere (superiore).

Note:

Inquesta modalita:

-Premendo (superiore), la modalità Super Cool viene annullata ed è possibile impostare la temperatura desiderata.
-Non è possibile selezionare la modalità Eco e la modalità Vacanza.
-É possible regolare la temperatura del congelatore.

Modalità Eco

Caratteristica:

• In esta modalità, l'unità di controllo attiva il congelatore e in frigorifero in modo economicamentevantaggioso.
• In esta modalità, la temperatura del frigorifero è impostata automaticamente a 4^ e la temperatura del congelatore è impostata automaticamente a -18^ .

Impostazioni:

1. Premere ripeturamente fino a quando appeare un cerchio intorno a e.
2. Se non si esuguono operazioni per 1 secondo durante la procedura di impostazione, il cercchio intorno a e lampeggia e un segnale acustico indica che la modalità Eco è impostata.
3. Durante esta modalità, viene visualizzato "E" sul display della temperatura del frigoriferro/congelatore e viene visualizzato un cerchio intorno a e.
   Per disattivare la modalita, premere.

Note:

In questa modalita:

-È possibile regolare il congelatore e il frigorifero. Disattivando la modalità Eco, la regolazione viene mantenuta.
-Non è possibile selezionare la modalità Super Cool e la modalità Super Freeze. La modalità Eco viene disattivata automaticamente e viene attivata la modalità selezionata.
-Dapo aver disattivato la modalità Eco, è possibile selezionare la modalità Vacanza e la modalità selezionata viene attivata.

Modalità Vacanza

Caratteristica:

• Impostare esta modalità quando il frigorifero non viene utilizzato per un periodo prolongato di tempo, come durante una lunga vacanza.
• In esta modalità, la temperatura del frigorifero è impostata automaticamente a 8^ e la temperatura del congelatore è impostata automaticamente a -18^ .

Impostazioni:

1. Premere ripetutamente :ifo a quando appeare un cerchio intorno a
2. Se non si esuguono operazioni per 1 secondo durante la procedura di impostazione, il cerchio intorno a × lampeggia e un segnale acustico indica che la modalità Vacanza è impostata.
3. "H"iene visualizzato sul display della temperature del congelatore. Il display della temperatura del frigoriferro non visualizza alcunaindicazione.
4. Durante esta modalità, viene visualizzato "H" sul display della temperature del congelatore e viene visualizzato un cerchio intorno a .

Note:

• Prima di utilizzare esta modalità, svuotare il frigorifero e chiudere la porta.
• Al termine di esta modalità, il frigorifero riprende il funzionamento con le impostazioni precedenti.

-È possibile regolare il congelatore e il frigorifero. Disattivando la modalità Vacanza, la regolazione viene mantenuta.
-Non è possibile selezionare la modalità Super Cool e la modalità Super Freeze. La modalità Vacanza viene disattivata automaticamente e viene attivata la modalità selezionata.
-Dapo aver disattivato la modalità Vacanza, è possible selezionare la modalità Eco e la modalità selezionata viene attivata.

Uso delle funzioni utili (continua)

Modalità raffreddamento bevande

Caratteristica:

• É possible raffreddare velocemente le bevande nel congelatore.
• Questa modalità ha una funzione timer ed è possible impostare un segnale acustico quando il timer raggiunge 5, 10, 15, 20, 25 o 30 minuti.
• Rimuovere le bottiglie al segnale acustico. Se le bottiglie vengono lasciate a lungo nel congelatore, il loro contento potrebbe ghiacchiarsi e le bottiglie potrebbero rompersi.

Impostazioni:

1. Premere il pulsante (inferiore) per 5 secondi.
2. "dc"iene visualizzato sul display della temperatura del congelatore e "05" lampeggia sul display della temperatura del frigorifero.
3. Premere (superiore) per regolare il tempo (05-10-15-20-25-30 minuti).
4. Il tempo selezionato lampeggia 3 volte sul display, quindi viene emesso un segnale acustico.
5. Il conta alla rovescia in minuti inizia a partire dal tempo impostato, quando il tempo rimanente lampeggia sul display.
   Per disattivare la modalità Raffreddamento bevande, premere (inferiore) per 5 secondi.
6. Allo scadere del tempo impostato, viene emesso un segnale acustico ed entrambé leindicazioni del display (esempio: "00" e "dc") lampeggiano fino a quando si preme > (inferiore).

Note:

• In esta modalità, verificare regolarmente la temperatura delle bottiglie.
• Quando le bottiglie si sono raffreddate sufficientemente, rimuoverle dal congelatore.

Modalità Salvaschermo

Caratteristica:

• Impostando esta modalità, è possible spegnere la retroilluminazione del display per risparmiare energia.

Impostazioni:

1. Premere per 3 secondi per impostazione la funzione automatica Salvaschermo.
2. Se non si eseguono operazioni per 5 secondi e non si aprono porte, la retroilluminazione del display si spegne insieme a tutti gli altri simboli e caratteri del display.
3. Le modalità e le funzioni selezionate vengono mantenute.
4. Per disattivare il Salvaschermo automatico e tenere accesa la retroilluminazione del display, premere per 3 secondi.

Note:

• Quando la funzione automatica Salvaschermo è attenuata e la retroilluminazione del display è spenta, la retroilluminazione del display si riaccende e le funzioni impostate vengono indicate sul display se si preme un pulsante o si aprue una porta.
• Quando le funzioni Salvaschermo e Sicurezza bambini sono attive, il Salvaschermo è attenuato. Pertanto, quando entrambé le funzioni sono attivate, la retroilluminazione del display si riaccende premendo un pulsante o agli una porta.

Funzione Sicurezza bambini

Caratteristica:

• La funzione Sicurezza bambini impedisce ai bambini diambiare le impostazioni giocando con i pulsanti.

Impostazioni:

1. Premere (superiore) e (inferiore) per 5 secondi per impostare la funzione Sicurezza bambini.
2. Mentre la funzione Sicurezza bambini è impostata, è acceso.
3. Per disattivare la modalità, premere > (superiore) e > (inferiore) per 5 secondi. Non è possible cancellare la modalità correntemente impostata fino a quando non si disattiva la funzione Sicurezza bambini.

Note:

• In caso di interruzione della corrente o di estrazione della spina di alimentazione, la funzione Sicurezza bambini sono disattivata.

Funzioni di avviso all'utilizzatore

Le funzioni di avviso all'utilizzatore divertano attive nelle seguenti situazioni.

Situzione	Dettagli	Allarme	Come fermare l'allarme
La modalità è terminata.	Il tempo impostato è stato raggiunto nella modalità Raffreddamento bevande.	Suona in continuazione	Premere .
Porta socchiusa.	La porta del frigorifero e/o del congelatore è rimasta aperta per altri 2 minuti.	Suona agli 5 secondi	Chiudere la porta (o le porte).

Produzione di cubetti di ghiaccio

Apriere il congelatore, estrarre il cassetto superiore ed estrarre la vaschetta del ghiaccio sulla sommità. Riempire con acqua la vaschetta del ghiaccio fino alla linea di livello dell'acqua e rimettere aippo la vaschetta del ghiaccio.

Quando i cubetti di ghiaccio sono pronti, estrarre il cassetto superiore e prendere la vaschetta del ghiaccio. Girare leggermente la vaschetta mantenendo i due lati con le mani; i cubetti di ghiaccio cadranno alla vaschetta. Quindi rimettere aippo la vaschetta del ghiaccio.

Linea di livello dell'accua

Rimozione e installmente dei ripiani

Frigorifero

Ripiani di vetro

Sollevare leggermente il dato interno del ripiano e tirarlo fuori.
Quando si rimuvondo i ripiani in vetro, prima di tirarlti, rimuovere prima i ripiani della porta e delle bottiglie se si trovano vicino.
Per rimuovere il ripiano in vetro, aprire la porta fino toccare il fermo.

Scomparti per frutta e verdura

Tirare verso di sé gli scomparti per frutta e verdura e toglierli.

Ripiani della porta e ripiani delle bottiglie

Sollevarli leggermente, quindi rimuoverli.

Cassetto scomparto freschi

Estrarre il cassetto, tenera parte anterioe sollevarla diagonalmente, quindi rimuoverlo.

Congelatore

Tirare il cassetto verso di sé, sollevarne leggermente la parte anteriore e tirarlo fuori. Dopao aver rimioso il cassetto, è possible conservare alimenti nello scomparto vuoto.

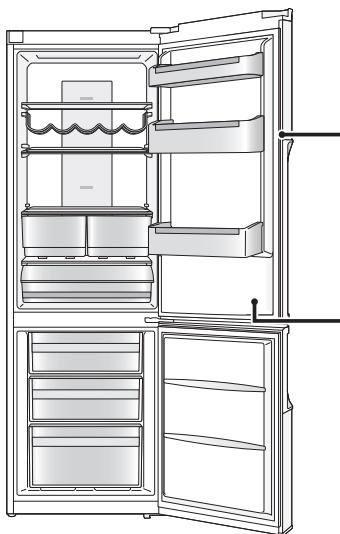

Istruzioni per la cura e la pulizia

Pulizia quotidiana

Pulire le parti con un panno asciutto.

Punti che si sporcano fácilmente

Guarnizione della porta

Quando si sporca, la guarnizione si danneggia fácilmente ed è probabile una fuoriuscita di aria fredda.

Ripiano delle bottiglie

Se ci sono degli accumuli di sporco e liquido, pulire rimuovendoli subito.

A cadenza annuale, staccare la spina di alimentazione del frigorifero e rimuovere i ripiani per la pulizia.

Parti che possono essere lavate con acqua

Frigorifero

Ripiani di vetro
Ripiani della porta
Ripiani delle bottiglie
Portauova
- Scomparti per frutta e verdura
Cassetto scomparto freschi

Congelatore

Cassetti del congelatore
- Vaschette del ghiaccio

Nota:

• Non utilizzato prodotti pulenti abrasivi come ad esempio bicarbonato di soda poiché posso nando neggiare la plastica.

Pulizia del pannello comandi

Il pannello comandi del frigorifero è realizzato in materiale delicato. Per proteggere la sua superficie, non pulirlo con solventi chimici. Pulirlo inceve con un panno asciutto o un panno morbido leggermente umido.

Pulizia della superficie esterna dell'apparecchio

Pulire la superficie esterna dell'apparecchio con un panno morbido leggermente imbevuto di acqua calda. Se non è possible rimuovere delle macchie, applicare un detergente neutro per la pulizia di cucine, quando rimuoverlo con un panno morbido leggermente imbevuto di acqua calda. Eliminare tutte le goce di acqua residue con un panno asciutto.

Annotazioni sulla pulizia

Non pulire la parte interna o esterna dell'apparecchio con le seguenti sostanze:

• detergenti alcanini - Questo tipo di sostanze può provocare spaccature delle parti di plastica.
• polvere abrasiva, sapone in polvere, olio fossile, acqua calda, spazzole, acido, benzene, solventi, o soluzioni a base di alcol. Queste sostanze sono danneggiare la verniciatura della superficie e le parti di plastica.

Assicurarsi di eliminare qualsiasi macchia di olio edabile che puo ugualmente intaccare le parti di plastica.

Controllo di manutenzione

• Il cavo dell'alimentazione è danneggiato?
• La spina di alimentazione si surriscalda?
• La spina di alimentazione è inserita Completely nella presa?

Se il cavo di alimentazione o la spia LED sono danneggiati, consultare un centro assistenza autorizzato. NON tentare di sostituire questi componenti da soli.

Mancato utilizzato per un periodo di tempo prolongato

Se il frigorifero non deve essere utilizzato per un lungo periodo, scollegarlo alla rete elettrica e pulire la spina di alimentazione come descritto in precedenza. Lasciare quando le porte aperte per 2-3 giorni per fare in modo che l'interno si asciughi ed evitare la formazione di muffa o di odori sgradevoli.

Non accendere e spagnere ripetutamente l'apparecchio. Durerà più a lungo se viene lasciato accesso durante il normale utilizzato.

Prima di spostare o trasportare l'apparecchio

① Rimuovere tutti gli alimenti.
(2) Staccare la spina di alimentazione.
③ Sollevareipiedino regolabile.
④ Tirare o far scivolare verso di sé il frigorifero.
⑤ Ad esempio, utilizzato un panno per assorbire l'acqua alla vaschetta di evaporazione.

(parte inferiore sul retro del frigorifoero)

Spostare e trasportare l'apparecchio

L'apparecchiouveeseretrasportatodalmeno due persone.
① Avvitare fermamente i piedini regolabili.
② Tenere i piedini regolabili da un lato e gli angoli del frigorifero dall'alto, come migliorato nella figura.

Nota:

• Non trasportare l'apparecchio tenendolo per le porte.
  Trasportare sempre il frigorifero mantenendolo nella sua normale posizione verticale.

Chiudere le porte fissandole con del nastro adesivo

Risoluzione dei problemi

Il frigorifero avvisa se le temperature del frigo e del congelatore sono a livelli non corretti o in caso di problemi sull'apparecchio. Sul display della temperatura del frigorifero/congelatore vengono visualizzati codici di avviso.

Codici di avviso	Significato	Dettagli e rimedi
Sr	Problema/Avviso	Una o più parti sono fuori servizio o si è verificato un problema in fase di raffreddamento. • Contattare il centro assistenza al più presto possibile.
LF	Lo scomparto del congelatore non è abbastanza freddo.	Questo avviso viene indicate in particolar modo afteruna prolongata interruzione della corrente. 1. Non congelare alimenti scongelati, che devono essere utilizzati a breve. 2. Impostare la temperatura del congelatore su valori più bassi o impostare la modalità Super Freeze fino a quando lo scomparto torna alla temperatura normale. 3. Non inseire alimenti freschi fino alla risoluizione del problema.
LC	Lo scomparto del frigorifero non è abbastanza freddo.	La temperature ideale per lo scompartimento del frigorifero è +4°C. Se viene visualizzato quello avviso, gli alimenti rischiano di deteriorarsi. 1. Impostare la temperatura del frigorifero su valori più bassi o impostare la modalità Super Cool fino a quando lo scomparto torna alla temperatura normale. 2. Non aprire la porta fino a quando scompare l'avviso.
LF e LC	Raffreddamento insufficiente.	Si tratta della combinazione degli erreori LF e LC. • Questo problemaiene segnalato al primo avvio dell'apprecchio. Leindicazioni si spengono appena gli scomparti raggiungono la temperatura normale.
HC	Lo scomparto del frigorifero è troppo freddo.	Gli alimenti iniziani a congelare a causa della temperature troppo elevata. 1. Controllare se è attiva la modalità Super Cool. 2. Ridurre i valori di temperature del frigorifero.
LOPO	Tensione insufficiente	Se l'alimentazione scende sotto i 170 V, l'apprecchio si blocca. • Non si tratta di un guasto. Questa procedure serve a prevenire danni al compressore. L'avviso si spegne appena la tensione torna a un valore sufficiente.

Se si ha motivo di ritenere che il frigorifero non funzioni correttamente, verificare innanzitutto i punti seguenti.

Se il problema persiste, scollegare la spina di alimentazione e contattare il rivenditore o un centro assistenza autorizzato.

Problemi generali

Il frigorifero emette un rumore anomalo.	· Il frigorifero è stato installato su un pavimento solido e in piano? · Ci sono spazi sufficienti intorno al frigorifero? · Qualche oggetti vibra sul frigorifero? · Si tratta del normale rumore di funzionamento quando il frigorifero si avvia o si arrasta.
Si sente un rumorerosso lo sperimentamento del compressore.	· Si tratta di un'operazione normale, spesso causata alla circolazione di ritorno del refrigerante al compressore.
Si sente un rumorerosso aver aperto o chiuso la porta.	· Si tratta di un'operazione normale, causata alla differenza di pressione dell'aria tra l'interno e l'esterno del frigorifero.
Si sente un rumore di aria o acqua che circarosso aver aperto il frigorifero.	· Il rumore è causato alla circolazione del refrigerante nei tubi interni.
Si sente un sibilo continuo.	· Il rumore si avverte quando la ventola per la circolazione dell'aria fredda è in funzione. · Gli alimenti sonoccessivamente pressati o la temperatura ambiente è troppo elevata? In questysi, la ventola per la circolazione dell'aria fredda funziona ad alta velocità ed emette un rumore maggiore.
Il compressore è piuttosto rumoroso.	· Gli alimenti sonoccessamente pressati o la temperatura ambiente è troppo elevata? In questysi, il compressore funziona ad alta velocità ed è normale che sia più rumoroso.
Il compressore è in funzione da molto tempo.	· Quando si collega la spina di alimentazione per la prima volta, il compressore funziona più a lungo del normale per raffreddare l'interno del frigorifero fino a raggiungere le temperature impostate. · è stata impostata la modalità Super Freeze o la modalità Super Cool? · Le portosono state aperte e chiuse frequentlymente? Le portosono completamente chiuse? · Gli alimenti sonoccessamente pressati o la temperatura ambiente è elevata? · Se il frigorifero contiene contemporaneamente molti alimenti, il compressore dovrè funzionare più a lungo.
Sull'esterno del frigorifero si forma condensa.	· La formazione di condensa è normale quando l'umidità dell'ambiente è elevata. Eliminare la condensa con un panno asciutto.
L'esterno del frigorifero è caldo al fatto.	· Una volta attenuato, il frigorifero potrebree restare caldo fino a quando l'interno dello scomparto non si via sufficientemente raffreddato. Il frigorifero potrebree rimanere caldoanche dopo che gli scomparti si sono raffreddati. Ciò è dovuto al funzionamento del tubo dissipatore di calorie di cui è dotato il frigorifero per evitare la formazione di condensa e non si tratta di un malfunzionamento.
I comandi del pannello comandi non funzionano.	· Il frigorifero è accesso?
Suona l'allarme.	· La porta del frigorifero e/o del congelatore è rimasta aperta. Chiudere le porta.
La spia LED non si accende.	· è stata impostata la modalità Vacanza? In modalità Vacanza, la spia LED del frigorifero non si accende. · Il frigorifero è accesso? · Se occorre sostuire il LED, contattare il rivenditore o un centro assistenza autorizzato.

Domandi frequenti (continua)

Frigorifero e congelatore

Il frigorifero non raffredda (e il congelatore non conglora).	Il frigorifero è accesso?
Il frigorifero non raffredda (e il congelatore non conglora) in modo soddisfacente.	La temperature impostata è troppo alta?Il frigorifero è esposto alla luce solare diretta o si trovava vicino a un appearechio di riscaldamento?Ci sono spazi sufficienti intorno al frigorifero?Gli alimenti sonoccessivement pressati o la temperature ambientè è elevata?Le portesono state aperte e chiuse frequently?Le portesono completamente chiuse?Il frigorifero è stato impostato in modalità Vacanza?Se all'interno del frigorifero vengono collocati alimenti caldi, la temperature aumenta temporaneamente.Durante la stagione fredda o quando la temperature ambientè è Bassa, si potrebbe averere l'impressione che il frigorifero non raffreddi.
C'è differenza tra la temperature impostata e la temperature effettiva.	Se all'interno del frigorifero vengono collocati alimenti caldi, la temperature aumenta temporaneamente.
Gli alimenti all'interno del frigorifero congelano.	La temperature impostata per il frigorifero è troppo Bassa?Gli alimenti sono stati collocati nella parte sul fondo frigorifero?La parte vicino alla parete posteriore del frigorifero è il punto in cui la temperature è più fredda. Si consiglia pertanto di non collocarvi alimenti poiché qui potrebbero congelare disponibile.
Nei cassetti porta frutta e porta verdure si forma condensa.	La zona Vitamin-Safe mantiene un elevato livello di umidità per conservare le verdure fresche.Eliminare la condensa con un panno asciutto.
L'apertura della porta del congelatore è dificoltosa.	A volte l'apertura della porta è difficoltosa subito dopo la chiusura.Talvolta, la differenza di pressione dell'aria tra l'interno e l'esterno del congelatore potrebbe renderete difficoltosa l'apertura. Attendere quale istante e riprovare ad aprire la porta.
Vi sono odori all'interno del frigoriferro.	Gli alimenti con un odore forte sono stati sigillati prima di essere collocati nel frigoriferro?Riporre gli alimenti all'interno di un contentatore sigillato e conservarli.Gli odori potrebberoaderire alle superfici interne del frigoriferro. Pulire le superfici con un panno morbido imbehuto di acqua tiepida.

MODELLO	NR-B29SG2-SE NR-B29SW2-WENR-B29SG2-SF NR-B29SW2-WFNR-B29SG2-SB NR-B29SW2-WB	NR-B32SG2-SE NR-B32SG2-SF NR-B32SG2-SB NR-B32SG2-SB	NR-B32SW2-WENR-B32SW2-WFNR-B32SW2-WB
CATEGORIA	Frigorifero - Congelatore
SCOMPARTI NO FROST	TUTTI GLI SCOMPARTI
CLASSE CLIMATICA	T1
VOLUME TOTALE LORDO	332 L	367 L
VOLUME TOTALE NETTO	289 L	324 L
VOLUME NETTO DEL FRIGORIFERO	189 L	224 L
VOLUME NETTO DEL REPARTOALIMENTI CONGELATI	28 L
VOLUME NETTO DEL CONGELATORE	72 L
DIMENSIONI ESTERENE LARGHEZZA x PROFONDITÀ x ALTEZZA	600 mm x 652 mm x 1898 mm	600 mm x 652 mm x 2044 mm
PESO NETTO	77 kg	80 kg
TENSIONE NOMINALE	220 V - 240 V
FREQUENZA NOMINALE	50 Hz
CONSUMO ENERGETICO	240 kWh/anno2	250 kWh/anno2
CAPACITÀ DI CONGELAMENTO	12 kg/24 h
LIVELLO DI RUMOROSITÀ	42 dB
AUTONOMIA MASSIMA DI CONSERVAZIONINEASSENZA DI ENERGIA ELETTRICA	18 ore
REFRIGERANTE/CARICA	R600a/55 g	R600a/60 g
AGENTE ESPANDENTE	Ciclopentano

1 Tempersatura ambiente consentita: da 16^ a 43^
Il consumo energetico all'anno si basa sui risultati di prove standard per 24 ore. Il consumo di energia effettivo dipende dal modo in cui l'apprecchio è utilizzato e dal posting in cui è installato.

Note:

A portecompletamenteaperte

Contenidos

Puerta del frigorifico

Compartmento del frigorifico

Compartmento del frigorifico
