MANUALE UTENTE NR-B32FX2-XE & NR-B32FX2 PANASONIC

La ringraziamo per aver acquistato quello prodotto Panasonic.
Leggere attentamente le istruzioni prima di usare il prodotto.
Conservare il presente manuale per consulazioni future.
Le istruzioni per l'installazione sono incluse.

Espanol 82-97

Rispetto dell'ambiente 66

Istruzioni di sicurezza 67

Installazione 69

Parti. 71

Pannello comandi. 72

Impostazione della temperatura 73

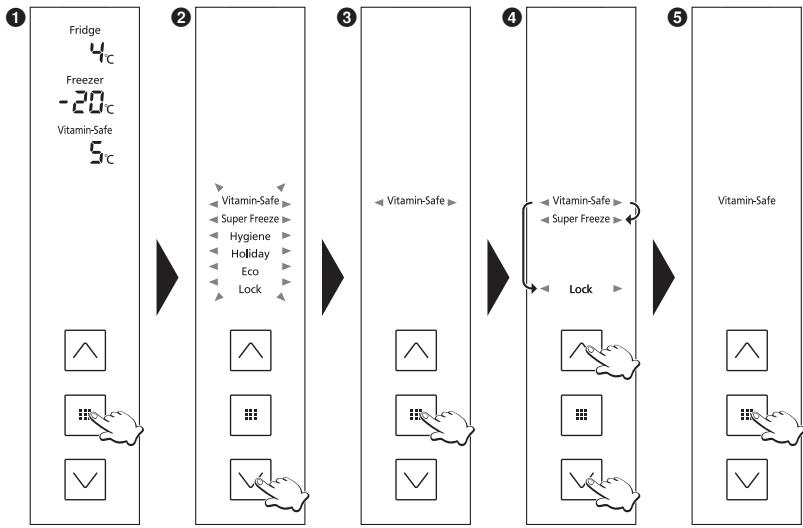

Uso delle funzioni utili 74

Caratteristicefunzioni. 75

Funzioni di avviso all'utilizzatore. 75

Produzione di cubetti di ghiaccio 76

Rimozione e installmente dei ripiani 76

Istruzioni per la cura e la pulizia. 77

Domandi frequenti 79

Specliche tecniche 81

Rispetto dell'ambiente

Smaltimento del materiale di confezionamento

Riciclare tutto il materiale possibile (ad es. cartone, buste di plastica, nastro adesivo e polistirolo) e accertarsi di smaltire in modo sicuro il resto del materiale di confezionamento.

Tenere il materiale di confezionamento lontano alla portata di neonati e bambini per evitare infortuni o soffocamento.

Informazioni sullo smaltimento per utenti di apparecchiature elettriche ed elettroniche usate (apparecchiature domestiche)

Questo significato riportato sui prodotti e/o nella documentazione di arrivapagnamento indica che i prodotti elettrici ed elettronici usati non devono essere mescolati ai rifiuti domestici generici.

Per un corretto recupero, trattamento e riciclaggio, portare quosti prodotti nei punti di raccolta designati, dove verranno accettati Gratisamente. In alternatively, in alcuni paesi è possible restituire i prodotti al rivenditore locale al momento dell'acquisto di un nuovo prodotto equivalente.

Uno smaltimento corretto di questo prodotto contribuirà a far risparmiare preziose risorse e ad evitare potenziali effetti negativi sulla salute umana e sull'ambiente che potrebbero essere causati, altrimenti, da uno smaltimento inappropriato. Contattare l'autorità locale per ulteriori dettagli sul punto di raccolta designato più vicino.

In caso di smaltimento errato di quello materiale di scarto, potrebbero venire applicate delle sanzioni in base alle leggi nazionali.

Per gli utenti aziendali nell'Unione Europea

Qualora si desideri smaltire apparecchiature elettriche ed elettroniche, contattare il proprio rivenditore o fornitore per ulteriori informazioni.

Informazioni sullo smaltimento in paesi al di fuori dell'Unione Europea

Questo symbolo è valido solo nell'Unione Europea.

Qualora si desideri smaltire"This prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metod correttto di smaltimento.

Prima di smaltire il vecchio appearecchio

Seguire les instruzioni per lo smaltimento fornite dal produttore del vecchio appearecchio o le normative locali per lo smaltimento degli elettrodomestici. Se non disponibili, seguire i tre passaggi illustrati di seguito.

1. Rimuovere la spina dalla presa elettrica.
2. Tagliare il cavo di alimentazione e smaltirlo correttamente con la spina attaccata.

3. Fino alla raccolta del vecchio apparecchio, o alla segna presso un centro di recupero, tenere l'apparecchio lontano alla portata dei bambini.

4. Rimuovere tutti i sigilli alla porta e lasciare tutti i ripiani e i cassetti in posizione.

In quello modo, i bambini hanno meno probabilità di arrampicarsi all'interno e restare intrappolati.

Significato dei symboli

Non eseguire questa operazione

Eseguire sempre esta operazione

Indica che l'apparecchio deve essere provvisto di messa a terra per evitare scosse elettriche

Non smontare

Indica il rischio di infortuni gravi o morte.

L'apparechio non è destinato ad essere utilizzato da persone (bambini inclusi) con disponibile fisiche, sensoriali o mentali ridotte, o con esperienza e competenze insufficienti, se non dietro sorveglianza e istruzioni di un soggetto responsable della loro incolumità.

I bambini devono sempre essere sorvegliati per evitare che giochino con l'apparechio.

Non utilizzare adattatori per presa multipli e non collegare più apparecchi allo stesso adattatore per presa.

• In caso contrario, possono verificarsi surriscaldamento, incendi o cortocircuiti.
  Non stringere, annodare o piegare il cavo di alimentazione e non appoggiarvi oggetti pesanti.
• Queste operazioni augmentano il rischio di incendi o scosse elettriche. Se il cavo di alimentazione o la spina sono danneggiati, farti sostituire dal produttore, da un rappresentante autorizzato o da un technician qualificato per evitare pericoli.

Non scollegare il frigorifero tirando il cavo di alimentazione.

• Questa operazione può danneggiare il cavo di alimentazione. Impugnare sempre la spina ed estrarla con decisione alla presa elettrica.

Non appoggiare contentitori d'acqua sul frigorifero.
L'acqua puo danneggiare l'isolamento dei componenti elettrici e causare cortocircuiti, incendi o scosse elettriche.

Non spruzzare gas inflammabili vicino al frigorifero.
Cio più causare esplosioni o incendi.

Non spruzzare acqua all'interno o all'esterno del frigorifero.
- In caso contrario, potrebbero verificarsi incendi o scosse elettriche.

Non toccare la spina di alimentazione con le mani bagnate.
- In caso contrario, potrebbero verificarsi scosse elettriche.

Non installare il frigorifero in luoghi umidi o dove possa entrare a contatto con l'acqua.
- Se l'isolamento delle parti elettriche è deteriorato, possono verificarsi cortocircuiti, scosse elettriche o incendi.

Non conservare sostanze volatili o inflammabili nel frigorifero.
- Le sostanze infiammabili come il benzene, i solventi, l'alcol, l'etere e il gas di petrolio liquefatto (GPL) possono causare esplosioni.

Non conservare prodotti pharmaceutici o sensibili alla temperatura nel frigorifero.
- I prodotti che richiedono un attento controlo della temperatura non devono essere conservati in frigorifero.

Non permettere ai bambini di arrampicarsi, dondolarsi o appendersi alla porta del frigorifero.
- In caso contrario, possono verificarsi infortuni gravi e danni al frigorifero.

Non utilizzato il frigorifero in presenza di fumi esplosivi o gas inflammabili.
- Ciò può causare esplosioni o incendi.

Non conservare benzina o altri vapori e liquidi infiammabili nel frigorifero e non utilizzarli in prossimità dell'appareccchio.
Cio più causare esplosioni o incendi.

-AVVERTENZE:

Non utilizzato dispositivi meccanici o strumenti diversi da quelli consigliati dal produttore per accelerare lo sbrinamento.
- Tali operazioni potrebbero danneggiare l'internalo del frigorifero o causare esplosioni.

-AVVERTENZE:

All'interno degli scomparti per la conservazione degli alimenti, non usare apparetti elettrici diversi da quelli del tipo consigliato dal produttore.

-AVVERTENZE:

Non provare a smontare, riparare o modificare da soli il frigorifero.
Tali operazioni possono provocare infortuni, uszioni e scosse elettriche a se stessi o ad altre persone e danneggiare il frigorifero. Se l'apprecchio necessita di modifiche o riparazioni, consultare un centro assistenza autorizzato.

Istruzioni di sicurezza (continua)

Verificare che il frigorifero sua collegato a una presa elettrica dotata di messa a terra. NON collegarlo a una presa elettrica priva di messa a terra.

Verificare che la spina e il cavo di alimentazione non siano schiacciati o danneggiati.

• Un cav o alimentazione o una spina danneggiati possono causare cortocircuiti, incendi o scosse elettriche.
• Se il cavo di alimentazione è danneggiato, farlo sostituire dal produttore, da un rappresentante autorizzato o da un tecno qualificato per evitare pericolii.
• NON TENTARE DI SOSTITUIRLO DA SOLI.

Rimuovere eventuale sporcizia o polvero dagli spinotti di alimentazione prima di collegare l'apparecchio alla presa elettrica.
Gli accumuli di polvere alla spina possono impedire l'isolamento, soprattutto in condizioni di umidità. In caso contrario, potrebbero verificarsi cortocircuiti, incendi o scosse elettriche. Scollegare il cavo di alimentazione e pulirlo con un panno asciutto. Non usear ma un panno bagnato o umido.

Collegare l'apprecchio alla presa elettrica, verificando che il collegamento sia sicuro.
- Una spina di alimentazione collegata scorrettamente più causare incendi o scousse elettriche.

Installare il frigorifero in un'area ben ventilata.
- A un quantitativo maggiore di refrigerante nell'apparecchio, deve corrispondere uno spazio più ampio in cui collocare il frigorifero. In caso di perdite di refrigerante, e se l'apparecchio si trova in uno spazio ristretto, l'accumulo di gas combustibili potrebbe verificarsi con maggiori probabilità. Ciò pouc Causes esplizioni o incendi. Di norma, per agli 8 g di refrigerante, è necessario almeno 1 metro cubo di spazio nel locale. Il quantitativo di refrigerante contentuto nelle'apparecchio è individato sulla targhetta dei dati che si trovale al suo interno.

Il refrigerante utilizzato nel frigorifero (R600a) e i gas del materiale isolante (ciclopentano) sono infiammabili e richiedono procedure di smaltimento speciali.

• Prima di smaltire l'apparecchio, verificare che i tubi sul retro non siano danneggiati. Eventuali perdite di refrigerante o gas sono casure incendi o esplosioni.
  Scollegare il frigorifero prima della pulizia e della manutenzione.
• In caso contrario, potrebbero verificarsi scosse elettriche.

Se si avverte odore di bruciato o il frigorifero emette fumo, scollegare immediamente la spina di alimentazione e consultare un centro assistenza autorizzato.

RADIAZIONI LED

NON GUARDARE DIRETTAMENTE CON STRUMENTI OTTIICI

PRODOTTO A LED CLASSE 1M

-AVERTENZE: Mantenere le aperture di ventilatione della superficie esterna o della struttura interna dell'apparecchio privi de ostruzioni.

Indica il rischio di lesions o dati a oggetti.

Non insere bottiglie o contentitori di vetro nel congelatore.
Ghiacciandosi, il contento potrebbe rompere il vetro.
Non toccare le pareti interne del congelatore o gli alimenti al suo interno con le mani bagnate.
- La pelle potrebbe congelarsi eaderire alle pareti interne oagli alimenti.
Non aprire o chiudere le porte impugnando le maniglie con entrambe le mani.
- In caso contrario, potrebbero verificarsi infortuni.

In caso di interruzione della corrente, non aprire frequently il frigorifero e non inserirvi nuovi alimenti.
- Tali operazioni potrebbero causare l'autozzo della temperature all'interno del frigorifero e il deterioramento degli alimenti inesso conservati.

Se il frigorifero non delve essere utilizzato per un lungo periodo, scollegarlo alla rete elettrica.

Inoltre, prestare attenzione allo spazio tra le porte del frigorifero e del congelatore, soprattutto se vengono aperte contemporaneamente.
- In caso contrario, potrebbero verificarsi infortuni.

Aprendo il frigorifero, prestare attenzione a non schiacciarsi le dita nei punti che sono provocare lesioni "da compressione".
- In caso contrario, potrebbero verificarsi infortuni.

Pinch point potenziale

Questo paragrafo fornisce spiegazioni su come installare l'apparecchio in modo da ridurre il rumore e ottener un funzionamento ad energia ottimizzata.

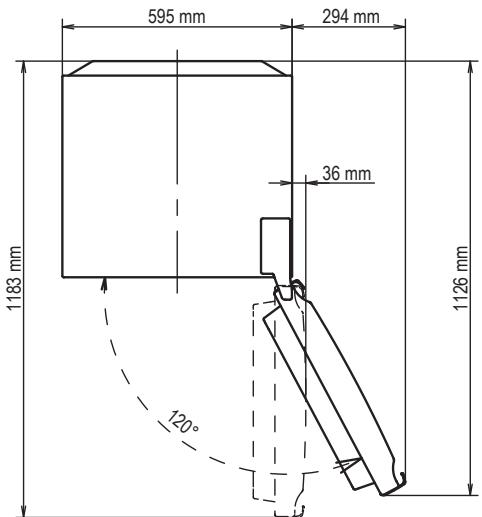

Dimensioni

Larghezza601 x Profondita648 x Altezza1898 (mm)

Apertura delle confezione dell'apparecchio

Rimuovere tutte le protezioni e il nastro adesivo alla confezione dell'apparechio.

Scegliere il luogo giusto in cui posizionarlo

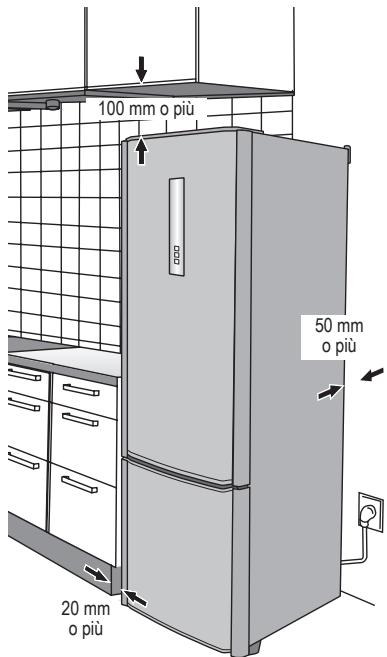

Ventilazione

Poiché durante il funzionamento l'apparecchio disperde calore, è opportuno installarlo in una stanza ascuita e ben ventilata con uno spazio sufficiente nella parte superiore e posteriori dell'apparecchio stesso come lostrato nella figura 1. Lo spazio di apertura dovrebbe essere maggiore se si percepiscono rumoni da vibrationazione.

Temperatura

La temperatura dell'ambiente influsce sul consumo di energia e sulle prestazioni del frigorifero, ad es. sulla quantità di elettricità utilizzata per raffreddare o congelare gli alimenti.

Per ottener i risultati migliori, l'apparecchio non deve pertanto:

• essere espostodirettamente alla luce del sole
• essere installmento vicino a radiatori, fornelli o altre fonti di calore
• essere installato in un luogo in cui la temperature ambiente non corresponda alla classificazione climatica per la quale l'apparecchio è stato progettato. Per la classificazione climatica dell'apparecchio,fare riferimento al paragrafo sulle Specliche tecniche.

Livello

Installare su un pavimento a livello e sufficientemente resistente per supportare un frigoriferro alla sua massima capienza.

Livellare le irregularità del pavimento regolando con il cacciavite i due piedini anteriors del frigorifero, come migliorato nella figura 2.

Cio eviterà vibrazioni e rumore.

Se l'apparecchio deve essere posizionato sulla moquette o su un pavimento in vinile, sistemare una tavola solida su quosti ultimi prima di procedere all'installazione del frigoriferro. Ciò eviterà scolorimenti del pavimento dovuti al calorie emesso dall'apparecchio.

La posizione dei cardini della porta del frigoriferro più essere invertita da destra a sinistra, in modo che le porte di aprano nella direzione opposa. Se tale modifica fosse più adatta alle esigenze dell'ambiente in cui verrà posizionato l'apparecchio, contattare il nostro centro assistenza indicate nell'opuscolo allegato, o visitare il nostro site web (http://panasonic.net).

Non ci assumiamo alcuna responsabilità nel caso in cui i cardini vengano invertiti personalmente dall'utente.

Installazione dei distanziali

Installare i distanziali sul pannello posteriore del frigorifero per assicurare lo spazio minimo necessario e consentire la dissipazione del calorie prodotto dall'apprecchio.

Appicare al pannello posteriore del frigorifero\ dopo aver rimioso il release liner del nastro\ biadesivo.

Figura 1

Figura 2

Parti per cancellare la direzione di apertura della porta (accessorio)

Installazione (continua)

Pulizia

Dopo l'installazione, pulire l'appareccchio con acqua calda.

Collegamento della spina di alimentazione alla presa elettrica

É possibile collegare la spina subito après l'installazione.

Quando la spina di alimentazione viene collegata alla presa elettrica, il display della tempratura inizia a lampeggiare come illustrato nella figura a destra e il frigorifero inizia a raffreddare.

Le temperature visualizzate in questa fase non sono quella effettive.

Quando la temperatura del frigorifero raggiunge gli 8^ , quella del congelatore i -12 °C e quella della zona Vitamin-Safe gli 8^ , il display della temperatura smetterà di lampeggiare e si accenderà molto da la temperatura effettiva.

Per raggiungere le temperature impostate occorre circa mezza giornata (se la temperatura ambiente è di circa 32^ , il frigorifero non contiene alimenti e le porte sono chiuse).

Le temperature effettive potrebbero non essere visualizzate immediatamente dopo che il display della temperatura ha smesso di lampegliare.

Inserire gli alimenti nel frigorifero soltanto dopo aver verificato che lo scomparto del frigorifero stesso si sua raffreddato.

Note:

• Per il processo di raffreddamento potrebbero essere necessari tempi più lunghi durante i mesi estivi o quando la temperature ambiente è più elevata.
• Mention il display della temperatura lampeggia, l'allarme suona per avvisare che la temperatura è aumento. L'allarme cui quod esere disattivato premendo [18].
• Se occorre scollegare il frigorifero dalla presa elettrica, attendere almeno 10 minuti prima di ricollegarlo. In caso contrario, il compressore potrebbe danneggiarsi.

Temperatura ambiente della stanza

La classe climatica è riportata sulla targhetta dei dati di potenza che si trovava nel lato sinistro del comparto frigorifer; nella targhetta sono indicate ancche le temperature ambiente in base alle quali l'apparecchio può funzionale.

Classe climatica		Temperatura ambiente consentita
SN	(Temperato prolongato)	da +10°C a 32°C
N	(Temperato)	da +16°C a 32°C
ST	(Subtropicale)	da +16°C a 38°C
T	(Tropicale)	da +16°C a 43°C

Risparmio energetico

1. Installare il frigoriferio in un locale ascutto, fresco e ben ventilato. Più la temperatura ambiente è fresca, minore sare il consumo di energia. (Fare riferimento alla pagina 69 per dimensioni e spazio)
2. La combinazione di cassetti e ripiani che risulterà maggior in volume comportera un minore consumo energetico del frigorifero.
   Rimuovere tutti i cassetti del congelatore.

3. Installare i cassetti e i ripiani all'interno del frigorifero nelle posizioni illustrate nel paragrafo "Parti" (P.71).

4. Evitare di riempireccessivamente il frigorifero per consentire una buona circolazione dell'aria.

5. Aprière le porto soltanto se necessario e per il minor tempo possibile.
6. Pulire periodicamente le aperture di ventilazione alla base del frigorifero con un aspirapolvere o altri strumento simile. (Fare attenzione a non danneggiare il tubo del circuito refrigerante all'internalo del coperchio)
7. L'impostazione in "Modalità Super Freeze" comporerà un maggiore consumo energetico.

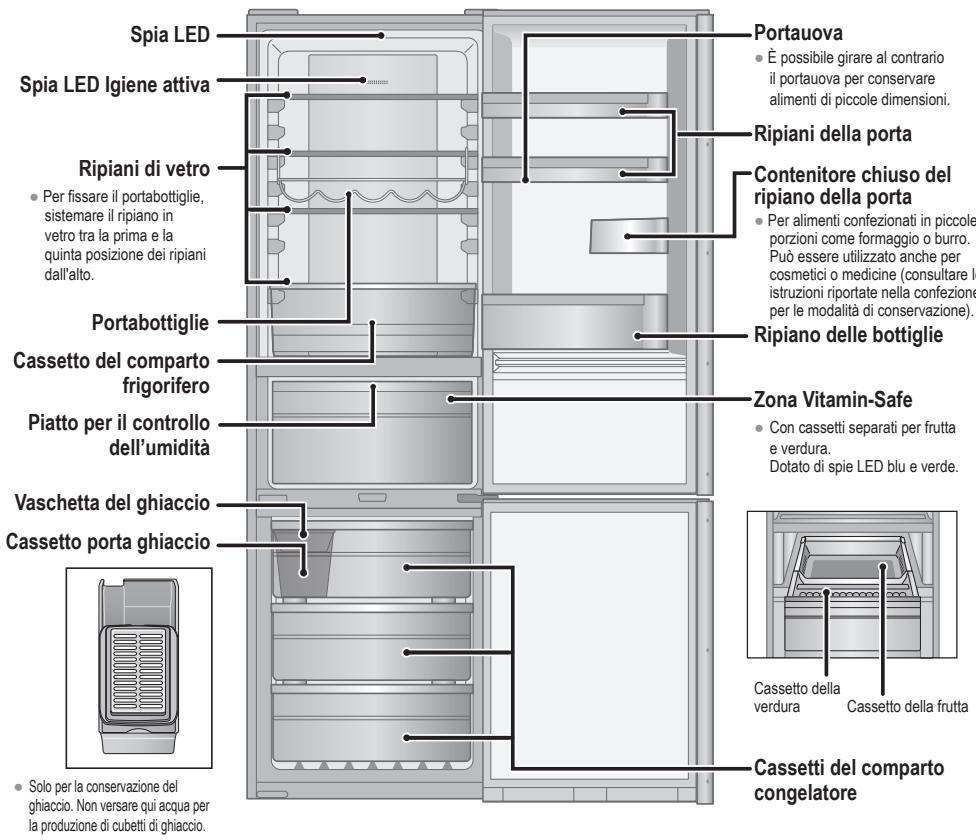

L'illustrazione sottostante è basata sul modello NR-B32FX2 e potrebbe non corrispondere al frigorifo acquisato.

Comparto frigorifoero

Fridge

Fridge

Scomparto Vitamin-safe (freddo)

Vitamin-Safe

Vitamin-Safe

Cibo cotto, bevande, uova, torte, prodotti caseari

Frutta,

verdure fresche, carne, pesce

Scomparto congelatore

Freezer

Freezer

Carne, pollame pesce surgelati, gelato

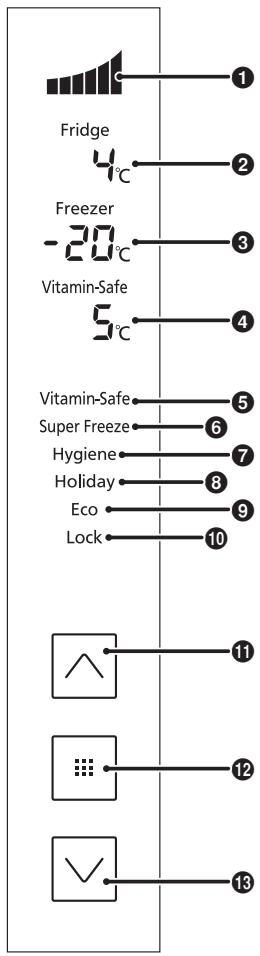

Pannello comandi

Area del display

1 Livello potenza di raffreddamento

Indica la potenza di raffreddamento del frigorifero.

Livello di energia minimo

(a compressor spento)

Livello di energia basso

( quando il compressore è in funzione a bassa velocità)

Livello di energia medio

( quando il compressore è in funzione a media velocità)

Livello di energia alto

( quando il compressore è in funzione ad alta velocità)

2 Temperatura frigorifero
3 Temperatura congelatore
4 Temperatura zona Vitamin-Safe
5 Modalità Vitamin-Safe
6 Modalita Super Freeze
7 Modalità Igiene Attiva
Modalità Vacanza
9 Modalità Eco
10 Blocco bambini

Area comandi

1 Tasto Su
12 Tasto Set
13 Tasto Giu

Note:

• Normalmente i display del pannello sono spenti. I display si attivano premendo i tasti o prendo le porte.
• La temperatura visualizzata potrebbe essere diversa da quella effettiva.
• Il frigorifero utilizes un microprocessore per controllare la temperatura. La temperature interna del frigorifero cambia a seconda di fattori quali le variazioni di temperatura ambiente, la velocità di funzionamento del compressore, la frequenza di apertura e chiusura delle porte, la quantità e le modalità di conservazione degli alimenti.

É possible regolare la temperatura del frigoriferro, del congelatore e della zona Vitamin-Safe.

All'acquisto, le temperature impostate sono le seguenti.

Frigorifero: 4°C Congelatore: -20°C Zona Vitamin-Safe: 5°C

1

Il pannello comandi si accende e viene visualizzata la temperatura interna del frigorifero.
Il display della temperatura inizia a lampeggiare,indicando che è possibile impostare le temperature.
3 La temperatura impostata per il frigorifero inizia a lampeggiare.
Agni pressione del tasto, il display lampeggiante visualizza le temperature del frigorifero, congelatore e zona Vitamin-Safe in sequenza.
Regolare la temperatura.

Premere per augmentare la temperatura e per diminuirla.

Il display smette di lampeggiere e si accende,indicando che le temperature sono impostate.

• Circa 30 secondi dopo, il pannello comandi si spelgne.

Nota:

• Il display in 1 torna allo stato normale se non vengono eseguite operazioni per circa 5 secondi durante l'impostazione.

Frigorifero Fridge 4°C	Impostazione della temperature interna del frigorifero. È possibile impostare qualsiasi temperatura compresa tra 1 °C e 7 °C. Note: • Se la temperature viene impostata a 1 °C per un periodo prolongato, alcuni alimenti potrebbero congelare. • In modalità Vacanza, la temperature non viene visualizzata e non più essere impostata. • La temperature non più essere impostata neanche in modalità Eco.
Congelatore Freezer -20°C	Impostazione della temperature interna del congelatore. È possibile impostare qualsiasi temperatura compresa tra -17 °C e -25 °C. Nota: • In modalità Eco, la temperature non più essere impostata.
Zona Vitamin-Safe Vitamin-Safe 5°C	Impostazione della temperature della zona Vitamin-Safe. È possibile impostare qualsiasi temperatura compresa tra 0 °C e 5 °C. Nota: • Se la temperature viene impostata tra 0 °C e 1 °C per un periodo prolongato, alcuni alimenti potrebbero congelare. • La temperature non più essere impostata neanche in modalità Eco.

Uso delle funzioni utili

Il frigorifero è dotato di alcune funzioni utili per applicazioni specifiche.

Il pannello comandi si accende.
Il display funzioni inizia a lampeggiare,indicando che è possibile impostare le funzioni.
3 "Vitamin-Safe" inizia a lampegiare.
4 Selezionare la funzione dautilizzare.
Il display corrispondente alla funzione selezionata smette di lampeggiare e si accende,indicando che la funzione è impostata.

A agli pressione del tasting, il display alterna leindicazioni "on"e "off".

On: la funzione viene attivata.

Off: la funzione viene disattivata.

• Circa 30 secondi loro, il pannello comandi si spegne.

Note:

• Il display in ① torna allo stato normale se non vengono eseguite operazioni per circa 5 secondi durante l'impostazione
• Se il display della temperatura lampeggia, attendere circa 5 secondi fino all'accensione del display prima di eseguire le operazioni sulla descrirente.

Modalità Vitamin-Safe	Impostando esta modalità è possibile preservare il contento di vitamina C di frutta e verdura. Le spi LED blu e verde della zona Vitamin-Safe si accendono.
Vitamin-Safe
Modalità Super Freeze	In questa modalità, il congelatore si raffredda velocemente, consentendo il congelamento di alimenti freschi e prodotti simili.La modalità Super Freeze viene disattivata automaticamente dopo circa 50 ore.Note:· In modalità Super Freeze, la temperature interna del congelatore potrebbe scendere al di sotto di quella impostata.· Il compressore funziona ad alta velocità.· Se viene selezionata la modalità Super Freeze什么意思 è attiva la modalità Eco, quest'ultima viene temporaneamente annulata. Al terme della modalità Super Freeze, il frigorifer riprende il funzionamento in modalità Eco Mode.L'effetto sugli alimenti conservati potrebbe diminuire se la modalità Super Freeze viene impostata diverse ore prima di riporre gli alimenti nel comparto congelatore.Si consiglia di eseguire le seguenti operazioni per raggiungere la massima capacité di congelamento.1 Impostare la modalità Super Freeze 24 ore prima di riporre gli alimenti.2 Se si desidera congelare grande quantitativi di alimenti, rimuovere tutti i cassetti del congelatore e riporre gli alimenti direttamente sul ripiano in vetro o sulla base del congelatore.(Collocando gli alimenti diretamente sul secondo ripiano in vetro dall'alto, è possible ottenere una capacità di congelamento maggiore).· La capacità di congelamento massima in 24 ore è indicata sulla targhetta delle specifiche.
Super Freeze
Modalità Igiene Attiva	La spia LED Igiene attiva si accende e gli alimenti vengono protetti da batteri e odori.Nota:· Se si conservano alimenti con un odore forte, avvolgeri con una pellicola di plastica o insertirii in un contentatore signillato. In caso contrario, gli odori potrebbero diffondersi nel frigorifer sono se è stata impostata la modalità Igiene Attiva.
Hygiene
Modalità Vacanza	Impostare esta modalità se il frigorifer non verrà utilizzato per un periodo prolongato, per esempio se si è in vacanza, o se devesse'utilizzato solo il congelatore.Impostando esta modalità, la temperature del frigorifer non viene visualizzata e le spie LED sono spente.Note:· Prima di utilizzare la modalità Vacanza, svotare il frigorifer e chiudere la porta.Per motivi igienici, in modalità Vacanza la temperature interna del frigorifer viene mantenuta a circa 15 °C.II convergatore viene raffreddato normalmente.
Holiday
Modalità Eco	Impostare esta modalità se il congelatore non viene utilizzato intensamente, per esempio nei mesi invernali o di notte.Nota:· La modalità Eco non può impostata quando è impostata la modalità Super Freeze.
Blocco bambini	È possibile bloccare i tasti sul pannello comandi. Se è impostata la modalità Blocco bambini, sul pannello comandi viene visualizzato "Lock".Per disattivare esta modalità, tenere premuto "sul pannello comandi per almono 3 secondi.
Lock

Funzioni di avviso all'utilizzatore

Le seguenti funzioni di avviso all'utilizzatore vengono attivate se si lascia una porta socchiusa per un periodo prolongato o se la temperatura interna del frigorifero augmente.

		Display temperatura	Allarme	Spia LED
Porta socchiusa	Ininterrottamente per 1 minuto	Lampeggia	Un segnale acustico	Lampeggia una volta
	Ininterrottamente per 3 minuti	Lampeggia	Due segnali acustici	Lampeggia due volte
	Ininterrottamente per 5 minuti	Lampeggia*	Segnale acustico continuo	Lampeggia continuamente
Aumento della temperature interna del frigoriferro	Congelatore: -12 °C o più	Lampeggia*	Segnale acustico continuo	Funzionamento normale
	Frigoriferro: 8 °C o più	Lampeggia*	Segnale acustico continuo	Funzionamento normale
	Zona Vitamin-Safe: 8 °C o più	Lampeggia*	Segnale acustico continuo	Funzionamento normale

• Lampeggia per 30 secondi agli 30 minuti.

Produzione di cubetti di ghiaccio

Linea di livello dell'acqua
Cassetto porta ghiacchio

Aprire il congelatore, tirare il cassetto superiore e prendere la vaschetta del ghiaccio. Aprire il coperchio della vaschetta del ghiaccio e riempire con acqua fine al apposita linea di livello. Quindi chiudere il coperchio e rimettere la vaschetta al suoosto. Quando i cubetti di ghiaccio sono pronti, tirare il cassetto superiore e prendere la vaschetta del ghiaccio. Aprire il coperchio e girare leggermente la vaschetta tenendone i due lati con le mani; i cubetti di ghiaccio cadranno alla vaschetta. Quindi rimettere a quello il cassetto portaghiaccio.

Rimozione e installmente dei ripiani

Frigorifo

Ripiani di vetro

Sollevare leggermente il lato interno del ripiano e tirarlo fuori.

Cassetto del comparto frigorifero

Tirare il cassetto verso di se, sollevarne leggermente la parte anteriore e tirarlo fuori.

Ripiano della porta, guarnizione di tenuta e ripiano delle bottiglie

Sollevari leggermente, quindi rimuoverli.

Portabottiglie

Sollevare leggermente il alto interno del ripiano e tirarlo fuori.

Far scivolare orizzontalmente il ripiano.

Zona Vitamin-Safe

Cassetto porta frutta e porta verdure

Tirare il cassetto verso di se, afferrare la parte anteriore, solleverla diagonalmente e rimuovere il cassetto.

Piatto per il controlo dell'umidità

Tirare verso di se il cassetto porta verdure.

Quindi tirare verso di se il pietto per il controlo dell'umidità.

Per reinstallare l cassetto, premerlo fino a quando non si aggancia ai rampini posizionati su tutti e quattro gli angoli.

Se il cassetto non si aggancia ad alcun rampino, non sare possible reinserirlo perché andra a urhare contro il piatto del controllo dell'umidità.

Congelatore

Tirare il cassetto verso di se, sollevarne leggermente la parte anteriore e tirarlo fuori.
Dopo aver rimioso il cassetto, è possible conservare alimenti nello scomparto vuoto.

Istruzioni per la cura e la pulizia

Pulizia quotidiana

Pulire le parti con un panno asciutto.

Punti che si sporcano lavorente

Guarnizione della porta

Quando si sporca, la guarnizione si danneggia fácilmente ed è probabile una fuoriuscita di aria fredda.

Ripiano delle bottiglie

Se ci sono degli accumuli di sporco e liquido, pulire rimuovendoli subito.

A cadenza annuale, staccare la spina di alimentazione del frigorifero e rimuovere i ripiani per la pulizia.

Parti che possono essere lavate con acqua

Frigorifo

Ripiani di vetro
Ripiani della porta
Ripiano delle bottiglie
- Contenitore chiuso del ripiano della porta
Portauova
Cassetto del comparto frigorifero

Nota:

• Non utilizzato prodotti pulenti abrasivi come ad esempio bicarbonato di soda poiché possono danneggiare la plastica.

Zona Vitamin-Safe

Cassetto porta verdure
Cassetto porta frutta
- Piatto per il controllo dell'umidità

Congelatore

Cassetti del congelatore
Cassetto porta ghiaccio
- Vaschetta del ghiaccio
Coperchio della vaschetta del ghiaccio

Istruzioni per la cura e la pulizia (continua)

Pulizia del pannello comandi

Il pannello comandi del frigorifero è realizazo in materiale delicato. Per proteggere la sua superficie, non pulirlo con solventi chimici. Pulirlo inceve con un panno asciutto o un panno morbido leggermente umido.

Pulizia della superficie esterna dell'apparecchio

Pulire la superficie esterna dell'apparecchio con un panno morbido leggermente imbevuto di acqua calda. Se non è possible rimuovere delle macchie, applicare un detergente neutro per la pulizia di cucine, quindi rimuoverlo con un panno morbido leggermente imbevuto di acqua calda. Eliminare tutte le gocce di acqua residue con un panno asciutto.

Annotazioni sulla pulizia

Non pulire la parte interna o esterna dell'apparecchio con le seguenti sostanze:

• detergenti alcanini - Questo tipo di sostanze più provocare spaccature delle parti di plastica.
• polvere abrasiva, sapone in polvere, olio fossile, acqua calda, spazzole, acido, benzene, solventi, o soluzioni a base di alcol. Queste sostanze possono danneggiare la verniciatura della superficie e le parti di plastica.

Assicurarsi di eliminare qualsiasi macchia di olio edibile che può ugualmente spaccare le parti di plastica.

Controllo di manutenzione

• Il cavo dell'alimentazione è danneggiato?
• La spina di alimentazione si surriscalda?
• La spina di alimentazione è inserita completeness nella presa?

Se il cavo di alimentazione o la spia luminosa LED risultano danneggiati, consultare un centro assistenza autorizzato. NON cercare di sostituirli da soli.

Mancato utilizzato per un periodo di tempo prolongato

Se il frigorifero non deve essere utilizzato per un lungo periodo, scollegarlo alla rete elettrica e pulire la spina di alimentazione come descriotto in precedenza. Lasciare quando le porte aperte per 2-3 giorni per fare in modo che l'interno si asciughi ed evitare la formazione di muffa o di odori sgradevoli.

Non accendere e spagnere ripetutamente l'apparecchio. Durerà più a lungo se viene lasciato accesso durante il normale utilizzato.

Prima di spostare o trasportare l'apparecchio

① Rimuovere tutti gli alimenti.
(2) Staccare la spina di alimentazione.
③ Sollevare il piedino regolabile.
④ Tirare o far scivolare verso di sé il frigorifero.
⑤ Far scorrere l'acqua alla daschetta di evaporazione nella parte inferiore sul retro del frigionero:

• Sistemare un contentitore che raccolga l'acqua di drenaggio e svitare lentamente il rubinetto di drenaggio.
• Punzecchiare lo strato sottile sull'apertura con un cacciavite o uno strumento simile e far scorrere l'acqua. (quando esta operazione verrà ripetuta in futuro sare necessario svitare solamente il rubinetto di trenaggio).
• Quando l'acqua è stata fattà definite, assicurarsi di avvitare saldamente il rubinetto di drenaggio per evitare successive fuoruscite di acqua.

Rubinetto drenaggio
(parte inferiore sul retro del frigorifero)

Spostare e trasportare l'apparecchio

L'apparecchiouveesseretrasportatodalmeno due persone.

① Avvitare fermamente i piedini regolabili.
② Tenere i piedini regolabili da un lato e gli angoli del frigorifero dall'alto, come migliorato nella figura.

Nota:

• Non trasportare l'apparecchio tenendolo per le porte.
  Trasportare sempre il frigorifero mantenendolo nella sua normale posizione verticale.

Chiudere le portefissandole con del nastro adesivo

Se si ha motivo di ritenere che il frigorifero non funzioni correttamente, verificare innanzitutto i punti seguenti.

Se il problema persiste, scollegare la spina di alimentazione e contattare il rivenditore o un centro assistenza autorizzato.

Problemi generali

Il frigorifero emette un rumore anomalo.	· Il frigorifero è stato installato su un pavimento solido e in piano? · Ci sono spazi sufficienti intorno al frigorifero? · Qualche oggetti vibra sul frigorifero? · Si tratta del normale rumore di funzionamento quando il frigorifero si avvia o si arrasta.
Si sente un rumorerosso lo sperimentamento del compressore.	· Si tratta di un'operazione normale, spesso causata alla circolazione di ritorno del refrigerante al compressore.
Si sente un rumorerosso aver aperto o chiuso la porta.	· Si tratta di un'operazione normale, causata alla differenza di pressione dell'aria tra l'interno e l'esterno del frigorifero.
Si sente un rumore di aria o acqua che circolarosso aver aperto il frigorifero.	· Il rumore è causato alla circolazione del refrigerante nei tubi interni.
Si sente un sibilo continuo.	· Il rumore si avverte quando la ventola per la circolazione dell'aria fredda è in funzione. · Il frigorifero è stato impostato in modalità Super Freeze? In modalità Super Freeze, la ventola per la circolazione dell'aria fredda funziona ad alta velocità ed emette un rumore maggiore. · Gli alimenti sono excessively pressati o la temperatura ambiente è troppo elevata? In queste casi, la ventola per la circolazione dell'aria fredda funziona ad alta velocità ed emette un rumore maggiore.
Il compressore è piuttosto rumoroso.	· Il frigorifero è stato impostato in modalità Super Freeze? In modalità Super Freeze, il compressore funziona ad alta velocità ed emette un rumore maggiore. · Gli alimenti sono excessively pressati o la temperatura ambiente è troppo elevata? In queste casi, il compressore funziona ad alta velocità ed è normale che sia più rumoroso.
Il compressore è in funzione da molto tempo.	· Quando si collega la spina di alimentazione per la prima volta, il compressore funziona più a lungo del normale per raffreddare l'interno del frigorifero fino a raggiungere le temperature impostate. · Il frigorifero è stato impostato in modalità Super Freeze? · Le porte sono state aperte e chiuse frequentlymente? Le porte sono completenesschéuse? · Gli alimenti sono excessively pressati o la temperatura ambiente è elevata? · Se il frigorifero contiene contemporaneamente molti alimenti, il compressore dovr'à funzionare più a lungo.
Sull'esterno del frigorifero si forma condensa.	· La formazione di condensa è normale quando l'umidità dell'ambiente è elevata. Eliminare la condensa con un panno asciutto.
L'esterno del frigorifero è caldo al fatto.	· Una volta attenuato, il frigorifero potrebbe restare caldo fino a quando l'interno dello scomparto non si via sufficientemente raffreddato. Il frigorifero potrebbe riranere caldoanche dopo che gli scomparti si sono raffreddati. Cio è dovuto al funzionamento del tubo dissipatore di calorie di cui è dotato il frigorifero per evitare la formazione di condensa e non si tratta di un malfunzionamento.
I comandi del pannello comandi non funzionano.	· Il frigorifero è accesso? · Il frigorifero è stato impostato in modalità Blocco bambini?
La spia LED non si accende.	· Il frigorifero è stato impostato in modalità Vacanza? In modalità Vacanza, la spia LED del frigorifero non si accende. · Il frigorifero è accesso?

Domandi frequenti (continua)

L'allarme suona e il display della temperature del pannello comandi e la spia LED lampeggiano. - Una o entrambé le porte del frigorifero sono state lasciate aperte. Chiudere le porte.

Frigorifero e congelatore

Il frigorifero non raffredda (e il congelatore non conglora).	Il frigorifero è acceso?
Il frigorifero non raffredda (e il congelatore non conglora) in modo soddisfacente.	La temperature impostata è troppo alta?Il frigorifero è esposto alla luce solare diretta o si trovava vicino a un appearechio di riscaldamento?Ci sono spazi sufficienti intorno al frigorifero?Gli alimenti sono eccessivamente pressati o la temperature ambiente è elevata?Le porte sono state aperte e chiuse frequently?Le porte sono completamente chiuse?Il frigorifero è stato impostato in modalità Vacanza?Se all'interno del frigorifero vengono collocati alimenti caldi, la temperature aumenta temporaneamente.Durante la stagione fredda o quando la temperature ambiente è Bassa, si potrebbe avere l'impressione che il frigorifero non raffreddi.
C'è differenza tra la temperature impostata e la temperature effettiva.	Il frigorifero è stato impostato in modalità Super Freeze?Se all'interno del frigorifero vengono collocati alimenti caldi, la temperature aumenta temporaneamente.
Gli alimenti all'interno del frigorifero congelano.	La temperature impostata per il frigorifero è troppo Bassa?Gli alimenti sono stati collocati nella parte sul fondo frigorifero?La parte vicino alla parete posteriore del frigorifero è il punto in cui la temperature è più fredda. Si consiglia pertanto di non collocarvi alimenti poiché qui potrebbero congelare facilemente.
Nel frigorifero e nei cassetti si forma condensa.	La condensa potrebbe formarsi se le porte sono state aperte e chiuse frequentlymente, se non sono state chiuse completamente o in caso di elevata percentuale di umilità nell'ambiente. Eliminare la condensa con un panno asciutto.
Nei cassetti porta frutta e porta verdure si forma condensa.	La zona Vitamin-Safe mantiene un elevato livello di umilità per conservare le verdure fresche.Eliminare la condensa con un panno asciutto.
L'apertura della porta del congelatore è difficoltosa.	Talvolta, la differenza di pressione dell'aria tra l'interno e l'esterno del congelatore potrebbe rendere dificoltosa l'aperture. Attendere quale istante e riprovare ad aprire la porta.
Vi sono odori all'interno del frigorifero.	Gli alimenti con un odore forte sono stati sigillati prima di essere collocati nel frigorifero?Chiudere gli alimenti in un contentatore signillato e collocarli nel frigorifero oppure conservari nel contentatore chiuso del ripiano della porta.Gli odori potrebberoaderire alle superfici interne del frigorifero. Pulire le superfici con un panno morbido imbehuto di acqua tiepida.

MODELLO	NR-B32FX2-XE	NR-B32FW2-WE	NR-B32FX2-XB	NR-B32FW2-WB
CATEGORIA	Frigorifero - Congelatore
SCOMPARTI NO FROST	TUTTI GLI SCOMPARTI
CLASSE CLIMATICA	SN-T1
VOLUME TOTALE LORDO	362 L
VOLUME TOTALE NETTO	315 L
VOLUME NETTO DEL FRIGORIFERO	179 L
VOLUME NETTO DELLO SCOMPARTO VITAMIN-SAFE (FREDDO)	46 L
VOLUME NETTO DEL CONGELATORE	90 L
DIMENSIONI ESTERNE LARGHEZZA x PROFONDITÀ x ALTEZZA	601 mm x 648 mm x 1898 mm
PESO NETTO	82 kg
TENSIONE NOMINALE	220 V - 230 V		230 V - 240 V
FREQUENZA NOMINALE	50 Hz
CONSUMO ENERGETICO	249 kWh/anno2
CAPACITÀ DI CONGELAMENTO	15 kg/24 h
LIVELLO DI RUMOROSITA	36 dB
AUTONOMIA MASSIMA DI CONSERVAZIONE IN ASSENZA DI ENERGIA ELETTRICA	16 ore
REFRIGERANTE/CARICA	R600a/70 g
AGENTE ESPANDENTE	Ciclopentano

1 Temperatura ambiente consentita: da 10^ a 43^
Il consumo energetico all'anno si basa sui risultati di prove standard per 24 ore. Il consumo di energia effettivo dipende dal modo in cui l'apprecchio è utilizzato e dalippo in cui è installato.

Note:

A portecompletamenteaperte

Contenidos

Puerta del frigorifico

Compartmento del frigorifico

Fridge

Fridge

frigorifico: 4^

Congelador: -20 °C

Zona de conservacion de vitaminas: 5^

1

2

3

4

5

6
