BEDIENUNGSANLEITUNG NR-B32FX2-XE & NR-B32FX2 PANASONIC

Wir danken Ohnen für den Kauf these Panasonic-Produkt.
Bitte lessen Sie diese Anweisungen vor der Benutzung these Products sorgfältig durch.itte bewahren Sie diese Anleitung für spätere Bezunahme auf. Installationsanleitung enthalten.

Nederland 34-49

Hinweise zur Entsorgung 18

Sicherheitsanweisungen 19

Montage 21

Schematische Ansicht 23

Display und Bedienfeld. 24

Einstellen der Temperatur 25

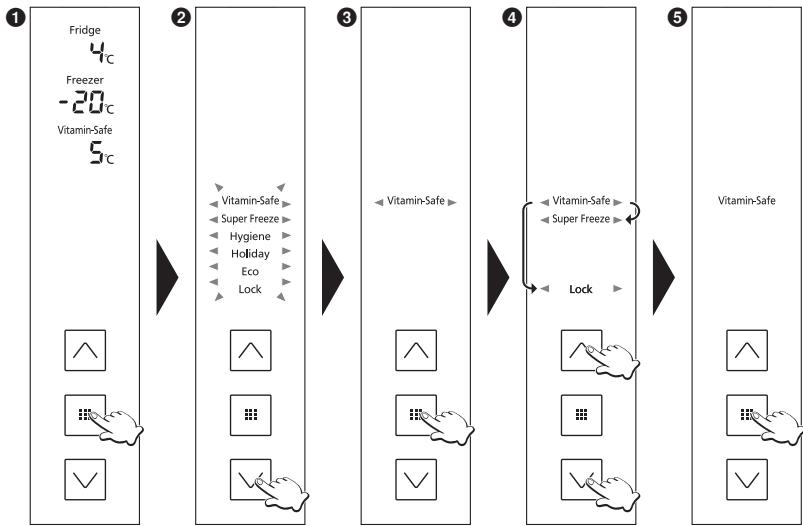

Verwendung der Zusatzfunktionen 26

Ausstattung und Funktionen 27

Benutzerwarnfunktionen 27

Produktion von Eiswurfeln 28

Entfernen und Anbringen von Ablagen 28

Pflege- und Reinigungshinweise 29

Fragen und Antwerten 31

Technische Daten 33

Hinweise zur Entsorgung

Entsorgung von Verpackungsmaterial

Stellen Sie sicher, dass alle Verpackungsmaterialien wie Kartons, Plastiktüten, Klebeband und Polystyrol unmittelbar nach dem Auspacken des Kühlschrankses richer entsorgt werden und außerhalb der Reichweite von Babys und Kleinkindern sind. Kinder sollenn niemals mit diesen Teilen wollen. Erstickungsgefahr!

Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit: Entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sichitte bei ihrem Fachhändler oder der Gemeindeverwaltung.

Informationen zur Entsorgung von elektrischen und elektronischen Altgeräten (private Haushalte)

Dieses Symbol auf den Produkten und/oder Begleitdokumenten bedeutet, dass elektrische und elektronische Produkte nicht im allgemeinen Haushaltsmull entsorgt werden sollenn. Bringen Sie diese Produkte zur ordnungsgemäßen Behandlung, Wiederverwertung und Recycling zu entsprechenden Sammelpunkten, wo sie kosten los entgegenommen werden. In einigen Ländern werden die Produkte bei Erwerb eines entsprechenden neuen Produkts vom Handler entgegenommen. Die ordnungsgemäß Entsorgung these Products tragt dazu bei, wertvolte Ressourcen zu sparen und negative Auswirkungen auf die menschliche Gesundheit und die Umwelt aufgrund von ungeeigneter Abfallbehandlung zu verhendern. Weitere Informationen zum nachstgelegen den Sammelpunkt erhalten Sie von ihren lokalen Behörden.

Die nicht ordnungsgemäß Entsorgung kann nach nationaler Gesetzgebung mit Strafe belegt sein.

Für geschäftliche Benutzer in der europäischen Union

Weitere Informationen zur Entsorgung von elektrischen und elektronischen Altgeräten wenden Sie sich an.
Hren Handler oder Zulieferer.

Informationen zur Entsorgung in Ländern außerhalb der europäischen Union

Dieses Symbol gilt nur in der europäischen Union. Informationen zur ordnungsgemäßen Entsorgung theses Produkts erhalten Sie von ihren lokalen Behörden oder ihrer hem Handl.

Bevor Sie Ihr Altgerät entsorgen

Bitte befolgen Sie entweder die Entsorgungsanweisungen des Altgeräte-Herstellers oder die örtlichen Entsorgungsvorschriften für das Gerät. Sind diese nicht verfügbar, folgen Sieitte den drei nachstehenden Anweisungsschritten.

1. Den Netzstecker von der Steckdose abziehen.
2. Das Netzkabel abschreiben und mit noch angebrachten Netzstecker sicher entsorgen.

3. Vergewissem Sie sich, dass das Alterität außer Reichweite von Kleinkindern ist, bis es abgeholt oder zu einem Recycling-Center gebracht wird.

4. Entfernen Sie ähnliches Dichtungsmaterial von derTür, und让他们 alle Regale und Schubladen eingesetzt.

Dies soll verhindern, dass Kinder hineinklettern und eingeschlossen werden.

Bedeutung der Symbole:

Bitte nicht tun

Unbedingt tun

Zeigt an, dass das Gerät zur Verhütung von Stromschlagen geerdet werden muss

Nicht zerlegen

Weist auf Gefahr von Tod oder ernsthaften Verletzungen hin.

Dieses Gerät sollte nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensonischen oder geistigen Fähigkeiten oder Unerfahrenenheit und Unkenntnis des Geräts benutzt werden, außer unter der Aufsicht oder Anleitung einer für ihre Sicherheit verantwortlich Person.

Kinder sollen beaufsichtigt werden, um sicherzugehen, dass sie nicht mit dem Gerät spielten.

Verwenden Sie keine Mehrfach-Steckdosenadapter, und schreiben Sie nicht mehrere Geräte an denselben Steckdosenadapter an.

• Dies kann Überhitzen, Brand oder Kurzschluss verursachen.
  Das Netzkabel nicht einkommen, verknoten oder knicken, und auch keine schweren Gegenstände darauf auf stellen.
• Dies erhöht die Brand- oder Stromschlaggefahr. Falls das Netzkabel oder der Netzstecker des Geräts beschädigt wird, muss das Teil vom Hersteller, dem Kundendienstvertreter oder einer ähnlich qualifizierten Person ausgewechselt werden, um Gefahren zu verhüten.

Den Kühlschrank nicht durch Ziehen am Netzkabel vom Stromnetz trennen.

• Dies kann eine Beschädigung des Netzkabels verursachen. Stets den Stecker fassen und kraftig von der Steckdose abziehen.
  Keine Wasserbehälter auf den Kühlschrank stellen.
• Wasser kann die Isolierung von Elektroteilen beschädigten und einen Kurzschluss, Brand oder elektrischen Schlag verursachen.

Keine brennbaren Gase in der Nähe des Kühlschranks versprühen.
- Dies kann eine Explosion oder einen Brand verursachen.

Kein Wasser auf oder in den Kühlschrank sprehen.
- Dies kann einen Brand oder elektrischen Schlag verursachen.

Den Netzstecker nicht mit nassen Händen anfassen.
- Dies kann einen elektrischen Schlag verursachen.

Installieren Sie den Kühlschrank nicht an einem feuchten Ort oder einem Ort, wo er mit Wasser in Berührung kommt kann.
- Eine verschlechterte Isolierung von Elektroteilen kann einen Kurzschluss, elektrischen Schlag oder Brand verursachen.

Keine leichtflüchtigen oder brennbaren Substanzen im Kühlschrank aufbewahren.
- Brennbare Substanzen, wie Benzol, Verdünner, Alkohol, Ether und Flüssiggas (LPG), können Explosionen verursachen.

Keine Arzneimittel oder andere temperaturempfindliche Produkte im Kuhlschrank aufbewahren.
- Sie sollenne keine Produkte im Kühlschrank lagern, die strenge Temperaturkontrolle erfordern.

Lassen Sie Kinder nicht auf die Kuhlschranktür klettern, damit schwingen oder sich daran hangen.
- Dies kann ernsthafte Verletzungen verursachen und den Kühlschrank beschädigen.

Den Kühlschrank nicht in Gegenwart von explosiven Dämpfen oder brennbaren Gasen betreiben.
- Dies kann eine Explosion oder einen Brand verursachen.

Kein Benzin oder andere brennbare Flüssigkeiten und Dämpfe im Kühlschrank lagern oder in der Höhe des Geräts benutzen.
- Dies kann eine Explosion oder einen Brand verursachen.

-WARNING:

Keine mechanischen Vorrichtungen oder andere Mittel außer den vom Hersteller empfohlenen verwenden, um den Abtauvorgang zu beschleunigen.
- Dies kann eine Beschädigung der Innenteile des Kühlschranks verursachen oder zu einer Explosion führen.

-WARNING:

Keine Elektrogeräte außer den vom Hersteller empfohlen in den Lebensmittelfächern des Geräts benutzen.

-WARNING:

Achten Sie darauf, dass der Kaltemittelkreis nicht beschädigt wird.

Versuchen Sie nicht, den Kühlschrank selbst zu zerlegen, zu reparieren oder zu modifizieren.
- Sie können sich selbst oder andere mit Verbrennungen oder elektrischen Schlagen verletzen oder den Kühlschrank beschädigten. Falls Ihr Gerat Änderungen oder Reparaturen besteht, konsultieren Sieitte ein autorisiertes Kundenzentrum.

Sicherheitsanweisungen (Fortsetzung)

Vergewisern Sie sich, dass der Kühlschrank an eine geerdete Netzsteckdose angeschlossen ist. NICT an eine nicht geerdete Netzsteckdose anschließen.

Sicherstellen, dass Netzkabel und Netzstecker nicht zerquetscht oder beschädigt werden.

• Ein beschädigter Netzstecker bzw. ein beschädigtes Netzkabel kann einen Kurzschluss, Brand oder elektrischen Schlag verursachen.
• Falls das Netzkabel beschädigt wird, muss es vom Hersteller, dem Kundendienstverträter oder einerähnlich qualifizierten Person ausgeweischellt werden. Um Gefahren zu verhüten.
• VERSUCHEN SIE NICT, DAS KABEL SELBST AUSZUWECHSELN.

Die Steckerstifte vor dem Anschlieben an die Stromversorgung von Schmutz oder Staub saubern.

Staubablagerungen auf dem Stecker konnen, besonder bei feuchten Bedingungen, einen Isolationsausalf verursachen. Dies kann zu einem Kurzschluss, Brand oder elektrischen Schlag führen. Ziehen Sie das Netzkabel ab, und wischen Sie es mit einem trockenen Tuch ab. Verwendten Sie keinesfalls ein nasses oder feuchtes Tuch.
Das Gerät so an die Steckdose anschließen, dass einwandfreier Anschluss gewährleistet ist.
- Ein lockerer Netzstecker kann einen Brand oder elektrischen Schlag verursachen.

Den Kuhlschrank in gut belufteter Umgebung installieren.
- Je me mehr Kältemittel in einem Gerät vorhanden ist, desto größter sollte der Aufstellungsraum sein. Sollte Kältemittel auslaufen, wenn sich das Gerät in einem kleinen Raum befindet, ist die Entstehung von brennbaren Gasen wahrseinlicher. Dies kann einen Brand oder eine Explosion verursachten. Als Richtlinie wird für jeweils 8g Kältemittel mindestens 1m^3 Raum besteht. Das Datenschild im Inneren des Gerats gibt an, wie viel Kältemittel Ihr Kühlschrank enthalt.

Das im Kühlschrank verwendete Kätemittel (R600a) und die im Isoliermaterial (Cyclopentan) enthaltenen Gase sind brennbar. Sie erfordern außer dem spezielle Entsorgungsverfahren.

• Vergewissem Sie sich vor der Entsorgung des Geräts, dass keines der Rohre auf der Rückseite beschädigt ist. Kätemittel- oder Gaslecks können einen Brand oder eine Explosion verursachen.

Vor der Reinigung und Wartung den Netzstecker des Kühlschranks abziehen.
- Nichtbeachtung kann zu einem elektrischen Schlag führen.

Falls Sie einen Brandgeruch feststellen oder Rauch aus dem Kühlschrank kommt sein, siehen Sie sofort das Netzkabel ab, und konsultieren Sieitte ein autorisiertes Kundenzentrum.

LED-STRAHLUNG

Nicht Direkt MIT OPTISCHEN INSTRUMENTEN BETRachten

LED-PRODUKT DER KLASSE 1M

-WARNING:

Halten Sie die Lüftungsöffnungen im Gerätegehäuse bzw. in der Einbaustruktur frei von Hindernissen.

Weist auf die Gefahr von Verletzungen oder Sachschäden hin.

Keine Flaschen oder Behälter aus Glas in den Gefrierraum legen.
- Wenn der Inhalt gefriert, kann das Glas brenen.
Berühren Sie die Innewände des Gefrierraums oder die eingelagerten Waren nicht mit nassen Handen.
- Ihr Haut kann an der Innendwand des Gefrierraums oder den eingelagerten Waren festfrieren.
Öffnen oder schreiben Sie die Turen nicht, indem Sie die Tügriffe mit beiden Händen fassen.
- Dies kann Verletzungen verursachen.

Vermeiden Sie bei einem Stromausfall früiges Öffnen des Kühlschranks oder das Einlagern nicht gekühler Lebensmittel.
- Dies kann zu einem Anstieg der Temperatur im Kühlschrank und zu Verderben der eingelagerten Lebensmittel führen.

Wenn Sie beabsichtigen, den Kühlschrank längerere Zeit nicht zu benutzen, trennen Sie ihn vom Stromnetz.

Achten Sie auch auf den Spalt zwischen der Kühlraum- und Gefrierraumtur, besonderss, wenn beiden gleichzeitig offen sind.
- Dies kann Verletzungen verursachen.
Achten Sie beim Öffnen des Kühlschranks darauf, dass Sie ihre Finger nicht an den "Klemmpunkt" - Bereichen einklemmen.
- Dies kann Verletzungen verursachen.

Potenzieller Klemmpunkt

Dieser Abschnitt erklärt, wie Sie Ihr Gerät für Lärm-und Energiereduizierung und einen effizienten Betrieb aufstellen sollen.

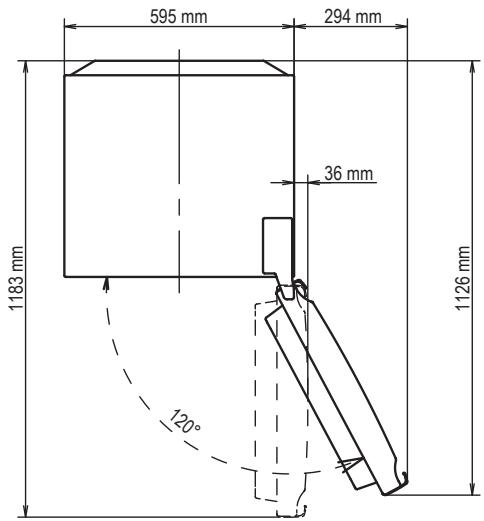

Maße

Auspacken Ihres Gerätes

Entfernen Sie jegliche Verpackungsmaterialien vom Gerät, wie Schaumabdeckungen und Klebebänder, die das Gerätezubehörinnen und außen schützen.

Die richtige Platzauswahr

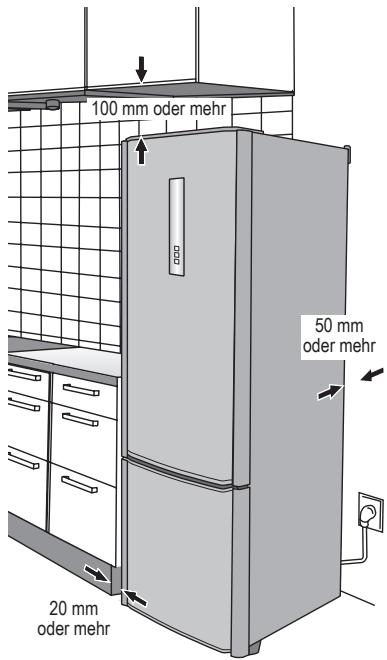

Lüftung

Die Luft an der Rückwand des Geräts erwartt sich. Die erwärme Luft muss ungehindert abziehen konnen. Daher sollte das Gerät in einem gut gelufteten, trockenen Raum mit ausreichend Freiraum (siehe Abb. 1) stehen. Vergroßern Sie den Abstand, wenn eine Vibration zu hören ist.

Temperatur

Der Energieverbrauch und die effiziente Leistung des Gerätes wird durch die Umgebungstemperatur beeinflusst. Das Gerät solle also folgendermaßen aufgestellt werden:

• nicht in direkter Sonneneinstrahlung;
• nicht geben Heizungen, Herd oder anderen Wärmequellen;
• nur Dort, wo die Umgebungstemperatur der Klimaeinstufung entspricht, für die das Gerät bestimmt ist.itte schauen Sie hierfür in den Spezifikationsabschnitt für die Klimaeinstufung Ihres Gerätes.

Nivellierung

Stellen Sie das Gerät auf einen ebenen Boden.

Bei unebenem Boden verstellen Sieitte die vorderen Füsse durch drehen, wie in der Abbildung 2 beschrieben.

Dadurch werden Vibrationen und störende Gerausche verhindert.

Wenn das Gerät auf einem Teppich oder einen Vinylboden gestellt wird, legen Sie zuerst eine feste Platte auf den Teppich oder Boden. Dies verhindert Farbveränderung aufgrund von Erwärung.

Kuhlschranktur

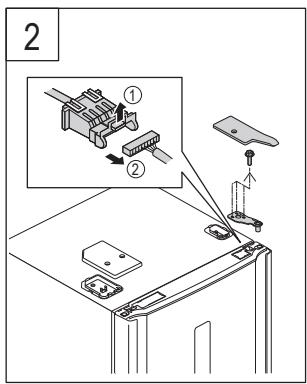

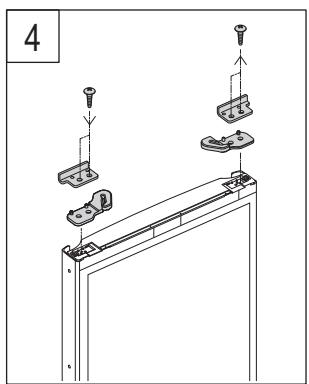

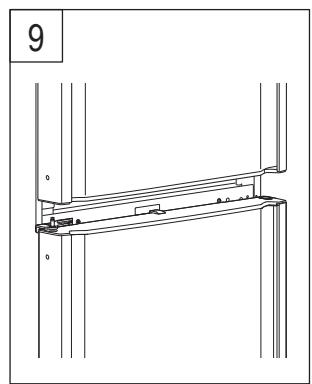

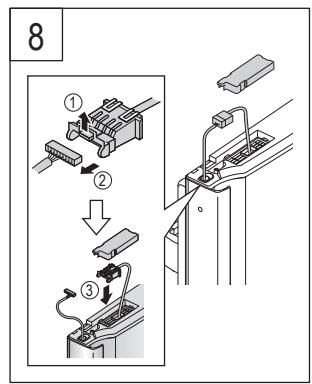

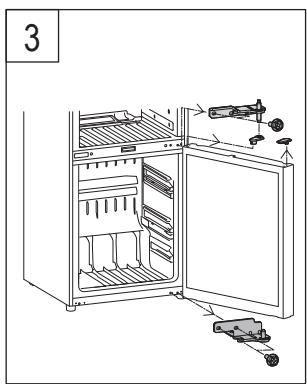

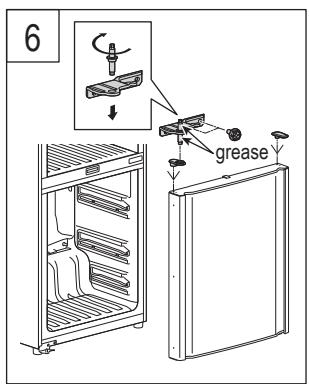

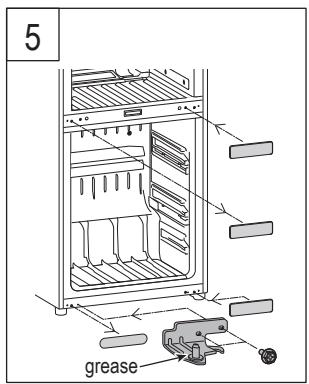

Der Turanschlag kann von der rechten auf die linke Seite gewechselt werden, so dass die Tur sich in die entgegengesetzte Richtung öffnet. Wenn Sie dies wünschen, wenden Sie sich an den auf dem beigelegten Blatt aufgeführten Kundendienst, oder besuchen Sie unsere Website unter (http://panasonic.net).
Wenn Sie den Anschlag selbst umbauen, können wir keine Gewährleistung übernehmen.

Montieren der Abstandshalter

Montieren Sie die Abstandshalter an der Rückseite des Kühlschranks, um den Mindestabstand zum Abführren der vom Kühlschrank generierten Wärme zu gewährleisten.

Nach dem Entfernen des Schutzfilms des doppelseitigen Klebebands die Abstandhalter an der Rückseite des Kuhlschranks befestigen.

Abstandhalter (Zubehor)

Abbildung 1

Abbildung 2

Teile zur Umschaltung der

Türoffnungsrichtung

(Zubehor)

Montage (Fortsetzung)

Reinigung

Nach der Montage reinigen Sie das Gerät mit warmen Wasser.

Anschlieben des Netzsteckers an die Netzsteckdose

Sie können den Netzstecker gleich nach der Montage anschließen.

Sobald der Netzstecker an die Netzsteckdose angeschlossen wird, fängt die Temperaturanzeige an zu blinken, wie in der Abbildung rechts dargestellt, und der Kühlbetrieb des Kühlschranks beginnnt.

Die zu dieser Zeitpunkt angezeigten Temperatoren sind nicht die tatsächlichen Temperaturen.

Wenn die Temperatur des Kühlraum 8^ , der Gefrierraum -12^ und die Vitamin Safe-Zone 8^ erreicht, leuchtet die Temperaturanzeige konstant, und die tatsächliche Temperatur wird angezeigt.

Es dauert etwa einen halben Tag, bis die eingestellen Temperaturen erreicht werden (wenn die Raumtemperatur etwa 32^ beträgt, Lebensmittel im Kühlschrank und die Turen geschlossen sind).

Wenn die Temperaturanzeige nicht mehr blinkt, dauert es möglicherweise noch etwas, bis die tatsächlichen Temperaturwerte angezeigt werden.

Legen Sie Lebensmittel erst dann in den Kühlschrank, nach dem Sie sich vergewissert haben, dass das Kühlschrankfach abgekühlt worden ist.

Hinweise:

• In den Sommermonaten oder zu anderen Zeiten, in denen die RaumtemperaturHigher ist, kann der Kuhlvorgang länger dauern.
• Während die Temperaturanzeige blinking, erntz der Alarm, um auf einen Anstieg der Temperatur hinzuweisen. Der Alarm kann durch Drücken von abgeschaltet werden.
• Wenn Sie den Kühlschrank vom Stromnetz trennen müssen, warten Sie mindestens 10 Minuten, bevor Sieihn wieder anschließen. Anderenfalls kann der Kompressor beschädigt werden.

Umgebungstemperatur

Die Klimaklasse finden Sie auf dem Typenschild auf der linken Seite des Kühlschranks. Sie gibt die Umgebungstemperaturen an, bei denen das Gerät betrieben werden kann.

Klimaklasse		Zulässige Umgebungstemperatur
SN	(subnormale)	+10°C zu 32°C
N	(normale)	+16°C zu 32°C
ST	(subtropische)	+16°C zu 38°C
T	(tropische)	+16°C zu 43°C

Energiesparen

1. Den Kühlschrank in trockener, kuhler und gut belüffter Umgebung installieren. Je niedriger die Umgebungstemperatur,estohigher die Effizienz.(Maße und Abstand siehe Seite 21)

2. Kombination von Schubladen und Böden für höstes Volumen und energiesparendste Nutzung des Geräts.

3. Alle Schubladen des Gefrierraums entnehmen.

4. Schubladen und Böden im Kühlschrank an den im Abschnitt "Schematische Ansicht" (S.23) dargestellen Positionen anbringen.

5. Das Gerät nicht überfüllen, damit die Luft zirkulieren kann.

6. Das Gerat nur offen, wenn erforderlich und so kurz wie möglich.
7. Die Lüftungsöffnungen am unteren Teil des Geräts mit einem Staubsauger reinigen usw. (Dabeiarf die Gefriermittelleitung unter der Abdeckung nicht beschädigt werden.)
8. Im "Super-Gefriermodus" ist der Energieverbrauch hoher.

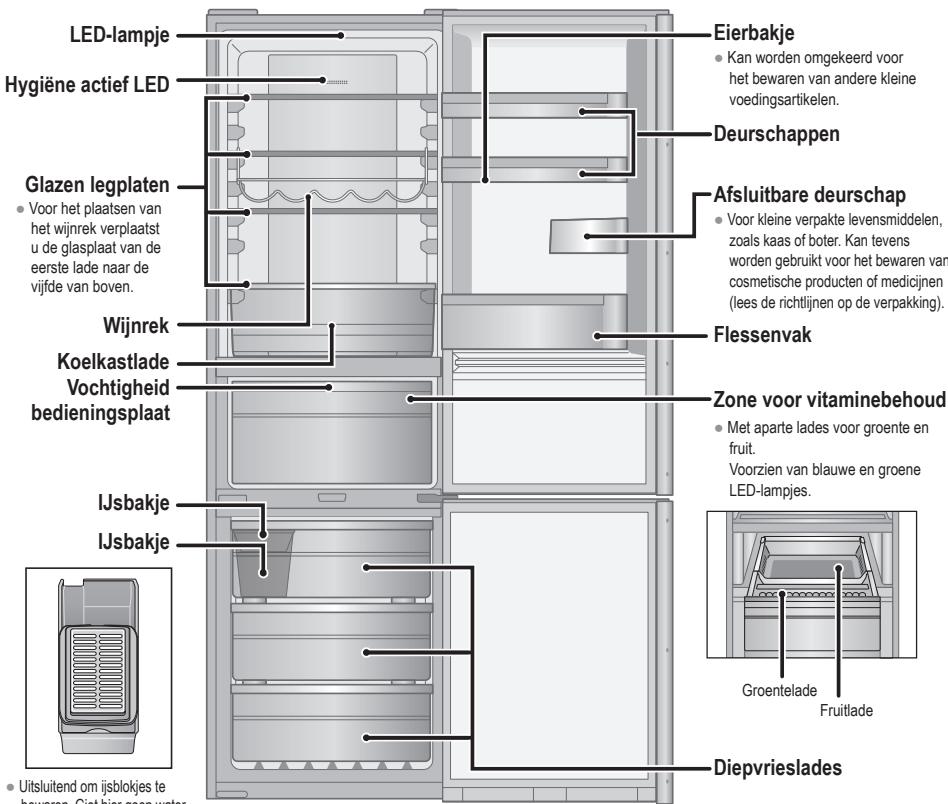

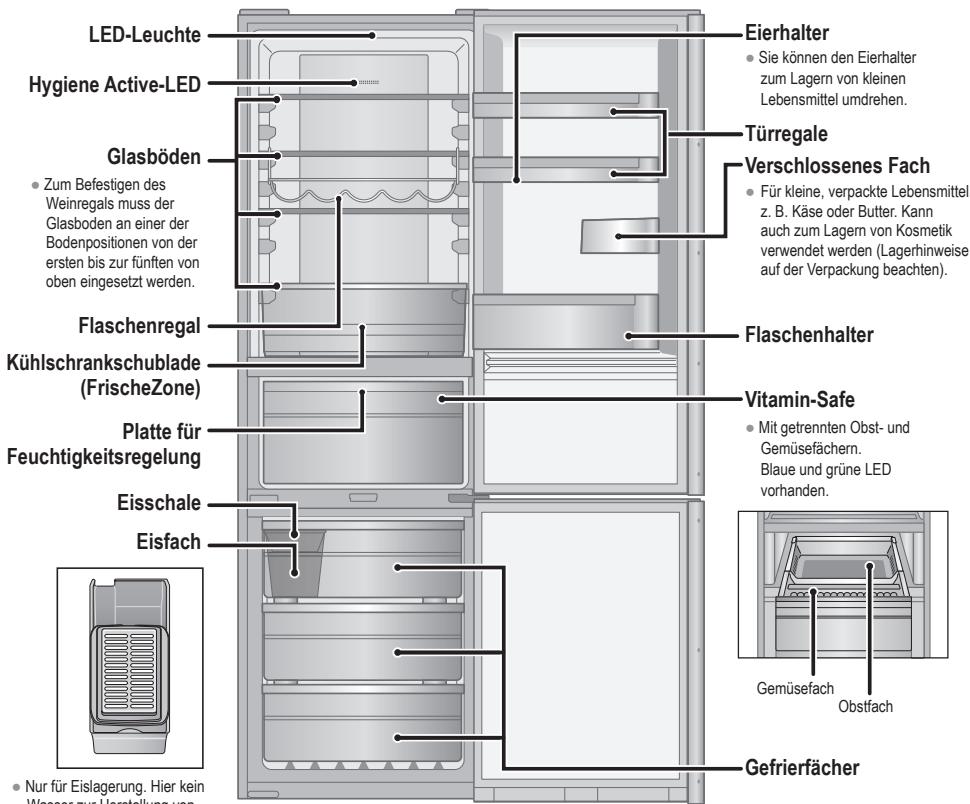

Die nachstehende Abbildung basiert auf dem Modell NR-B32FX2 und kann entsprechlich von Ihrtem aktuellen Kühlschrank sein.

Kühraumfach

Fridge

Fridge

Vitamin-Safe/Frischkuhlschublade

Vitamin-Safe

Vitamin-Safe

Gekocht Speisen,

Getränke,

Eier, Kuchen,

Milchprodukte

Obst,

frisches Gemüse,

Fleisch, Fisch

Gefrierfach

Freezer

Freezer

Gefroenes Fleisch.

Geflügel,

Fisch,

Eis

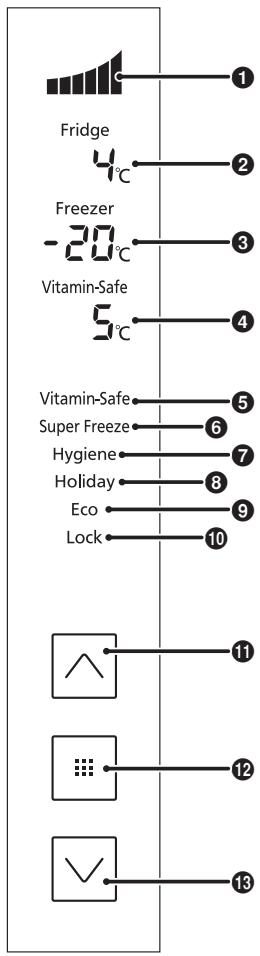

Display und Bedienfeld

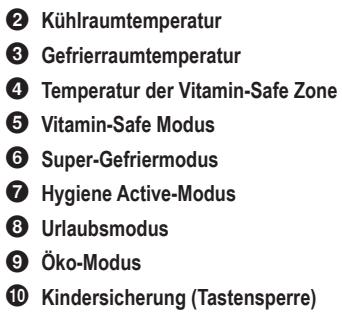

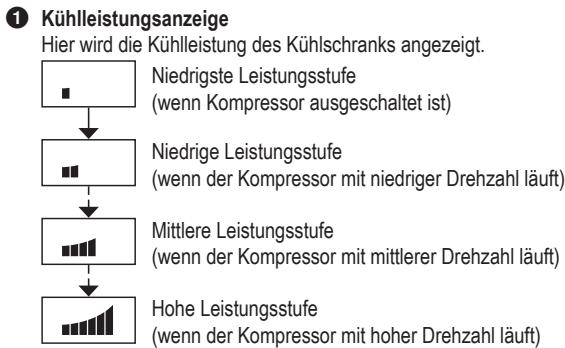

Display

Bedienfeld

Hinweise:

• Normalerweise sind die Displayanzeigen erloschen. Anzeigen erschieren, wenn die Tasten betätig ist oder die Türen geöffnet werden.
• Die angezeigte Temperatur kann von der tatsächlichen Temperatur abweichen.
• Dieser Kühlschrank verwendet einen Mikroprozessor zur Steuerung der Temperatur. Die Temperatur im Kühlschrank hängt von Faktoren wie Raumtemperaturschwankungen, Kompressor-Drehzahl, Häufigkeit des Öffnens und Schliebens der Türen sowie Menge und Art der Lagerung von Lebensmitteln ab.

Die Temperaturen von Kuhlraum, Gefrierraum und Vitamin-Safe Zone konnen geändert werden.

Die werksseitigen Temperatureinstellungen sind wie folgt.

Kühraum: 4^ Gefrierraum: -20^ Vitamin-Safe Zone: 5^

1

Die Bedienfeld leuchtet auf, und die Temperatur im Kühraum wird angezeigt.
Die Temperaturanzeige beginnt zu blinken, um anzuzeigen, dass die Temperaturen eingestellt werden konnen.
3 Die für den Kühlraum eingestellte Temperatur beginnnt zu blinken.
Mit jedem Drücken der Tasteändert sich die blinkende Anzeige um eine Stufe in der Reihenfolge Kühraum, Gefrierraum und Vitamin-Safe Zone.
Stellen Sie die Temperatur ein.

• Drücken Sie , um die Temperatur zu erhöhen, und , um sie zu reduzieren.

Die Anzeige hort auf zu blinken und leuchtet ständig, um anzuzeigen, dass die Temperaturen eingestellt sind.
- Etwa 30 Sekunden später erlischt das Bedienfeld.

Hinweis:

Die Anzeige in 1 wird wiederhergestellt, falls während des Einstellvorgangs 5 Sekunden lang kein Bedienungsvorgang erfolgt.

Kuhlraum

Stellen Sie die Temperatur für den Innenraum des Kühlbereichs ein. Eine beliebige Temperatur innerhalb des Bereichs von 1^ bis 7^ kann eingestellt werden.

Hinweise:

• Bleibt die Temperatur für eine längerere Zeitspanne auf 1^ eingestellt, können bestimmte Lebensmittel gefrierten.
• Im Urlaubsmodus wird die Temperatur nicht angezeigt und kann auch nicht eingestellt werden.
• Im Öko-Modus kann die Temperatur ebenfalls nicht eingestellt werden.

Gefrierraum

Stellen Sie die Temperatur für den Innenraum des Gefrierbereichs ein. Eine beliebige Temperatur innerhalb des Bereichs von -17 °C bis -25 °C kann eingestellt werden. Hinweis:

• Im Öko-Modus kann die Temperatur nicht eingestellt werden.

Vitamin-S

Stellen Sie die Temperatur der Vitamin-Safe-Zone ein.

Eine beliebige Temperatur innerhalb des Bereichs von 0^ bis 5^ kann eingestellt werden. Hinweise:

• Bleibt die Temperatur für eine längerere Zeitspanne zwischen 0^ und 1^ eingestellt, können bestimmte Lebensmittel gefrierten.
• Im Öko-Modus kann die Temperatur ebenfalls nicht eingestellt werden.

Verwendung der Zusammenfunktionen

Dieser Kühlschrank besitz eine Reihe nützlicher Funktionen für spezielle Aufgaben.

Die Bedienfeld leuchtet auf.
Die Funktionsanzeige beginnt zu blinken, um anzuzeigen, dass die Funktionen eingestellt werden konnen.
3 "Vitamin-Safe" beginnt zu blinken.
4 Wahlen Sie die zu verwendende Funktion.
Die der gewählten Funktion entsprechende Anzeige hört auf zu blinken und leuchtet ständig, um anzuzeigen, dass die Funktion aktiviert ist.

Bei jedem Drücken der Taste wird die Anzeige zwischen "Ein" und "Aus" umgeschaltet.

Ein :Die Funktion ist aktiviert.

Aus :Die Funktion ist deaktiviert.

• Etwa 30 Sekunden später erlischt das Bedienfeld.

Hinweise:

Die Anzeige in 1 wird wiederhergestellt, falls während des Einstellvorgangs 5 Sekunden lang kein Bedienungsvorgang erfolgt.
- Falls die Temperaturzeige blinkt, warten Sie etwa 5 Sekunden, bis die Anzeige aufleuchtet, bevor Sie die obigen Schritte ausführten.

Ausstattung und Funktionen

Vitamin-Safe Modus	Durch Einstellen these deses Modus wird das Vitamin C in Gemüse und Obst better bewahrt. Die blaue und die grüne LEDs der Vitamin-Safe-Zone leuchten.
Vitamin-Safe
Super- Gefriermodus	Dieser Modus bewirkt eine rasche Abkühlung des Gefrierraums, um Dort eingelagerte Frischkost uw. einzufieren. Der Super-Gefriermodus wird nach etwa 50 Stunden automatisch aufgehoben.
Super Freeze	Hinweise: · Wenn der Super-Gefriermodus aktiviert wird, kann die Temperatur im Gefrierraum unter die eingestellte Temperatur absinken. · Der Kompressor lauft mit hoher Drehzahl. · Wenn der Super-Gefriermodus bei aktiviertem Öko-Modus ausgewähl wird, wird der Öko-Modus vorübergehend aufgehoben. Am Ende des Super-Gefriermodus wechselt der Kühlschrank wieder in den Öko-Modus. · Die Wirkung auf die gelagerten Lebensmittel kann reduziert werden, wenn der Super-Gefriermodus mehrere Stunden vor der Einlagerung der Lebensmittel im Gefrierfach aktiviert wird. · Folgende Punkte werden empfehlen, um die maximale Gefrierleistung auszunutzten. 1) Stellen Sie das Gerät vor dem Einfrierten von Lebensmitteln 24 Stunden lang auf den Super-Gefriermodus. 2) Zum Lagern einer großen Menge von Lebensmitteln können alle Schubladen im Gefrierraum entnommen und die Lebensmittel direkt auf den Glasboden oder auf dem Boden des Gefrierraums platziert werden. (Wenn die Lebensmittel direkt auf dem zweiten Glasboden von oben platziert werden, ist eine höhere Gefrierkapazität möglich.) · Die maximale Gefrierkapazität innerhalb von 24 Stunden ist auf dem Typenschild vermerkt.
Hygiene Active- Modus	Die Hygiene Active-LED leuchtet auf und eliminiert Bakterien und Gerüche.
Hygiene	Hinweis: · Wenn stark riechende Lebensmittel eingelagert werden sollen, wickeln Sie diese in Lebensmittelverpackungsfolie ein, oder legen Sie sie in einen fest verschlossenen Behälter. Anderenfalls konnen Gerüche im Kühbereich verweilen, selbst wenn der Hygiene Active-Modus aktiviert worden ist.
Urlaubsmodus	Aktivieren Sie diesen Modus, wenn der Kühbereich länger Zeit nicht benutzt werden soll, z. B. während des Urlaubs, oder wenn nur der Gefrierraum verwendet werden soll.
Holiday	In dieser Modus wird die Kühraumtemperatur nicht angezeigt, und die LED ist aus. Hinweis: · Bevor Sie den Urlaubsmodus benutzen, sollen den Kühraum leeren und seine Tür schließen. · Aus Hygiengründen wird die Temperatur im Kühraum bei aktiviertem Urlaubsmodus auf etwa 15 °C gehalten. · Der Gefrierraum wird wie gewöhlich gekühlt.
Öko-Modus	Aktivieren Sie diesen Modus, wenn der Gefrierraum nicht so viel benutzt werden soll, z. B. während der Wintermonate oder bei Nacht.
Eco	Hinweis: · Der Öko-Modus kann nicht aktiviert werden, während der Super-Gefriermodus aktiviert ist.
Kindersicherung	Die Tasten am Bedienfeld konnen gesperrt werden. Bei aktivierter Kindersicherung wird “Lock” auf dem Bedienfeld angezeigt.
Lock	Um diesen Modus aufzuheiten, halten Sie am Bedienfeld für mindestens 3 Sekunden gedrückt.

Benutzerwarnfunktionen

Die folgenden Benutzerwarnfunktionen werden aktiviert, wenn eine Turl langere Zeit offen gelassen wurde oder die Temperatur im Kuhlschrank angestiegen ist.

		Temperaturzeige	Alarm	LED-Leuchte
Tür offen	Andauernd für 1 Minute	Blinkt	Ertönt einmal	Blinkt einmal
	Andauernd für 3 Minuten	Blinkt	Ertönt zweimal	Blinkt zweimal
	Andauernd für 5 Minuten	Blinkt*	Ertönt andauernd	Blinkt andauernd
Temperaturanstieg im Kühlschrank	Gefrierraum: -12 °C oder mehr	Blinkt*	Ertönt andauernd	Normaler Betrieb
	Kühlaum: 8 °C oder mehr	Blinkt*	Ertönt andauernd	Normaler Betrieb
	Vitamin-Safe Zone: 8 °C oder mehr	Blinkt*	Ertönt andauernd	Normaler Betrieb

*Blinkt alle 30 Minuten für 30 Sekunden.

Produktion von Eiswurfeln

Wasserstandslinie

Eisfach

Öffnen Sie das Gefrierfach, zieren Sie das obere Fach und nehmen Sie die Eisschale hersaus. Öffnen Sie den Eisschalendeckel und fullen Sie die Eisschale bis zur Wasserspiegellinie mit Wasser. Danach schreiben Sie den Deckel und stellen Sie die Eisschale wieder in das Fach.

Wenn die Eiwurfel fertig sind,ziehen Sie das obere Fach und behmen Sie die Eisschale hersa. Offnen Sie den Deckel, erfassen Sie beide Seiten, und verdrehen Sie die Eisschaleicht. Die Eiwurfel fallen aus der Eisschale.

Entfernen und Anbringen von Ablagen

Kuhlschrank

Glasboden

Heben Sie die innere Seite des Regales und ziehen Sie es Heraus.

Kuhlschrankfach

Ziehen Sie das Fach zu sich,
heben Sie leicht die vordere
Seite und ziehen Sie es Heraus.

Türegal, verschlossener Behälter und Flaschenhalter
Heben Sie es leicht an undziehen Sie es dann heraus.

Flaschenregal

Heben Sie die innere Seite des Regales und ziehen Sie es Heraus.

Schieben Sie das Regal horizontal.

Vitamin-Safe Zone

二

Obst- und Gemüsefach

Ziehen Sie das Fach heraus, undziehen Sie die Vorderseite diagonal nach oben, um es zu entnehmen.

Platte fur Feuchtigkeitsregelung

Ziehen Sie das Gemüsefach zu sich.
Ziehen Sie die Platte für Feuchtigkeitsregelung zu sich.

Um das Fach erneut einzusetzen, drücken Sie das Fach, bis es wieder in die Haken auf allen vier Seiten einrückt.

Falls das Fach nicht in die Haken einrückt, darüber Sie das Fach nicht einfach reinschieben, weil dies die Platte für Feuchtigkeitsregelung beschädigt.

Gefrierraum

Ziehen Sie das Fach zu sich, haben Sie leicht die vordere Seite und ziehen Sie es Heraus. Nachdem Sie den Deckel entfernen, können Sie Lebensmittel im leeren Fach einlagern.

Pflege- und Reinigungshinweise

Tägliches Reinigen

Reinigen Sie die Teile mit einem trockenen Tuch.

Orte, die leicht verschmutzt werden

Turdichtungsöffnung

Bei Verschmutzung kann die Dichtung leicht beschädigt werden und die Kaltluft kann entweichen.

Flaschenhalter

Bei der Ansammlung von Schmutz und Flüssigkeiten reinigen Sie diese einzeln.

Ziehen Sie jährlich den Netzstecker und entfern den Sie die Regale zur Reinigung.

Teile die mit Wasser gereinigt werden konnen

Kuhlschrank

Glasboden
Turregale
- Flaschenhalter
- Verschlossenes Fach
Eierhalter
Kuhlschrankfach

Hinweis:

• Verwenden Sie keine agressiven Reinigungsmittel wie z.B. Natriumbikarbonat, da diese die Kunststoffoberfläche beschädigten können.

Vitamin-Safe Zone

Gemüsefach
- Obstfach
- Platte für

Feuchtgkeitsregelung

Gefrierraum

Gefrierfacher
Eisfach
Eisschale
Eisschalendeckel

Pflege- und Reinigungshinweise (Fortsetzung)

Reinigung des Bedienfelds

Das Bedienfeld besteht aus speziellen Materialien. Um die Oberfläche gegen Beschädigungen zu schätzen, reinigen Sie es nicht mit chemischen Lösungsmitteln. Stattdessen reinigen Sie es mit einem trockenen oder einem leicht feuchten Tuch.

Reinigung des Gerätegehäuses

Reinigen Sie das Gehäuse des Gerätes mit einem in warmen Wasser getauchten weichen Tuch. Wenn Flecken nicht entfern werden können, verwenden Sie neutrale Kuchenreinigungsmittel und wischen Sie es mit einem in warmen Wasser getauchten sanften Tuch ab. Wischen Sie alle Wassertropfen mit einem trockenen Tuch ab.

Reinigungshinweise

Reinigen Sie kein Geräteil mit den folgenden Stoffen:

• Alkalische oder schwach alkalische Reinigungsmittel These Stoffe konnen die Kunststoffeile poros und brüchig machen.
• Reibender Staub, Seifenpulver, Erdöl, heiBes Wasser, Kuchenreinigungsburste, Sauerungsmittel, Benzin, Lösungsmittel, Alkohol, usw. Diese Stoffe konnen die lackierte Oberfläche und Kunststoffe beschädigen.

Stellen Sie sicher, dass Ölflecken entfernrt werden. Es kann die Kunststoffeile porös und brüchig machen.

Wartungskontrolle

• Ist das Anschlusskabel beschädigt?
• Wird der Netzstecker besteht?
• Ist der Netzstecker komplett in der Steckdose eingesteckt?

Bei Beschädigung des Netzkabels oder der Lichtdiode ersetzen Sie es bei einem autorisierten

Servicehandier. Ersetzen Sie es NICTH selbst!

Lange Nichtbenutzung

Wenn Sie beabsichtigen, den Kühlschrank länger Zeit nicht zu benutzen, trennen Sieihn wie oben beschreiben vom Stromnetz, und reinigen Sie den Stecker wie oben erlautert. Lassen Sie die Turen 2 - 3 Tage lang geöffnet. Dadurch kann der Innenaum vollständig austrocknen, und Geruchs- und Schimmelbildung wird vorgebeugt.

Schalten Sie den Kühlschrank hierfür nicht ab. Das kann die Lebensdauer des Kühlschranks beeinträchtigen.

Vor dem Transport beachten

① Entfernen Sie jegliche Lebensmittel, Wasser und Eiswürfel aus dem Kühlschrank.
② Ziehen Sie den Netzstecker.
③ Heben Sie die verstelltbaren Füsse. (Legen Sie eine Schutzplatte auf den Boden, wenn dieser leicht verkratzt werden kann.)
④ Ziehen Sie den Kuhlschrank an sich.
⑤ Entwässern Sie den Verdunstungswanne wie folgt:

• Stellen Sie im Voraus einen Behälter, um das Tauwasser zu sammeln, undziehen Sie den Abflusshahn (im Unterteil der Rückseite).
• Durchstechen Sie den Film am Auslass mit einem Schraubendreher oder ähnlichem Werkzeug. Lassen Sie dann das Wasser ab. (Das{nachste Mal entfernen Sie nur den Abflusshahn).
• Nach kompletter Entwässerung, vergewissem Sie sich den Abflusshahn festzuziehen, um eine Wasserleckage zu vermeiden.

Abflusshahn
(Unten hinten am Kühlschrank)

Beim Transport beachten

Das Gerät sollte von zwei oder mehr Personen getragen werden.

① Schrauben Sie die verstellbaren Fußrein.
② Halten Sie die verstellbaren Füße und die Ecken fest.

Siehe Abbildung.

Hinweis:

• Tragen Sie das Gerät nicht liegend oder durch Festhalten derTür. Transportieren Sie den Kühlschrank stets in normaler aufrechter Position.

Sichern Sie die Turen mit Klebeband.

Wenn Sie das Gefühl haben, dass der Kühlschrank nicht ordnungsgemäß Funktioniert, überprüfen Sie zuerst die folgenden Punkte. Falls die Störung bestehen bleibt,ziehen Sie den Netzstecker ab,und wenden Sie sich an ihren Fachhändler oder autorisierten Servicehander.

Allgemeines

Sie horen ungewöhnlicheGerausche vom Kühlschrank.	· Ist der Kühlschrank auf stablem und ebenen Boden installiert worden?· Sind ausreichende Abstände um den Kühlschrank vorhanden?· Vibrierten irgendwelche Gegenstände auf dem Kühlschrank?· Die Erzeugung von Geräuschen beim Starten oder Stopen desKühlschrankbetriebs ist normal.
Sie horen ein Geräusch, nachdem sichder Kompressor abgeschäftet hat.	· Dies ist normal und wird oft durch das zum Kompressor zurückflüßendeKätemittel verursacht.
Sie horen ein Geräusch, nachdemSie dieTür geöffnet odergeschlossen haben.	· Dies ist normal und ist auf den Luftdruckunterschied zwischen der Innen- undAußenaseite des Kühlschranks zugrückzuführen.
Sie horen das Geräusch eines Luft-oder Wasserflusses, nachdem Siedie Tür geöffnet haben.	· Dies wird durch das in den internen Rohrleitungen fließende Kätemittelverursacht.
Sie horen ein anhaltendeswimmerndes Geräusch.	· Dieses Geräusch ertönt, während der Kaltluft-Umwälzfufter lauft.· Ist der Kühlschrank auf den Super-Gefriermodus eingestellt worden?Im Super-Gefriermodus lauft der Kompressor mit hoher Drehzahl und erzeugt somit ein lauteres Betriebsgeräusch.· Sind die Lebensmittel zu dicht zusammengepackt, oder ist die Raumtemperatur hoch?In solchen Fällen lauft der Kompressor mit hoher Drehzahl, und erzeugt damit ein etwas lauteres Betriebsgeräusch.
Der Kompressor ist ziemlich laut.	· Ist der Kühlschrank auf den Super-Gefriermodus eingestellt worden?Im Super-Gefriermodus lauft der Kompressor mit hoher Drehzahl und erzeugt somit ein lauteres Betriebsgeräusch.· Sind die Lebensmittel zu dicht zusammengepackt, oder ist die Raumtemperatur hoch?In solchen Fällen lauft der Kompressor mit hoher Drehzahl, und erzeug'tadalafil ein etwas lauteres Betriebsgeräusch.
Der Kompressor lauft über einenlangen Zeitraum.	· Wenn der Netzstecker zum ersten Mal angeschlossen worden ist, lauft derKompressor länger als gewöhnlich, um den Innenaum des Kühlschranksabzukühlen, bis die eingestillten Temperaturen erreicht werden.· Ist der Kühlschrank auf den Super-Gefriermodus eingestellt worden?· Sind die Turen oft geöffnet und geschlossen worden? Sind die Turen vollkommen geschlossen?· Sind die Lebensmittel zu dicht zusammengepackt, oder ist die Raumtemperatur hoch?· Wenn weitere Lebensmittel gleichzeitig im Kühlgerrat eingelagert werden, mussder Kompressor länger laufen.
Kondensation bildet sich an derAußenaseite des Kühlschranks.	· Kondensation kann sich bilden, wenn die Luftfeuchtigkeit im Raum hoch ist. Diesist durchaus normal. Wischen Sie das Kondensat mit einem trockenen Tuch ab.
Die Außenaseite des Kühlschranksfuhltsich heißt an.	· Nach dem Einschalten des Kühlschranks wird das Gerät möglicherweisewarm, bis der Innenaum ausreichend heruntergehalten ist. Auch nach demHerunterkühlen der Fächer kann sich der Kühlschrank erwämen. Dies liegtam Betrieb der Wärmeleitung, mit der der Kühlschrank zur Vermeidung vonKondensation ausgestattet ist. Es handelt sich nicht um eine Fehlfunktion.
Die Tasten am Bedienfeld könnennicht betägt werden.	· Ist die Stromversorgung des Kühlschranks eingeschaltet?· Ist der Sind die Tasten des Bedienfelds mit der Kindersicherung gesperrt worden?
Die LED-Leuche leuchtet nichtauf.	· Ist der Kühlschrank auf den Urlaubsmodus eingestellt worden?Im Urlaubsmodus leuchtet die Frontturm-LED-Leuche des Kühlraums nicht auf.· Ist die Stromversorgung des Kühlschranks eingeschaltet?

Fragen und Antwerten (Fortsetzung)

Der Alarm erfort, und die Temperaturanzeige des Bedienfelds sowie die LED Beleuchting im Kuhl- und Gefrierraum blinken.	· Eine oder beiden der Kühlschranktüren stehen halb offen. Schlieben Sie die Turen.
Kühlraum und Gefrierraum
Der Kühlraum (und der Gefrierraum) Funktioniert nicht.	· Ist die Stromversorgung des Kühlschranks eingeschiedt?
Der Kühlraum (und der Gefrierraum) Funktioniert nicht zufrieden stellend.	· Ist die eingestellte Temperatur zu hoch? · Ist der Kühlschrank direktem Sonnenlicht ausgesetzt oder in der Höhe eines Heizkörpers aufgestellt? · Sind ausreichende Abstände um den Kühlschrank vorhanden? · Sind die Lebensmittel zu dicht zusammengepackt, oder ist die Raumtemperatur hoch? · Sind die Turen oft geöffnet und geschlossen worden? · Sind die Turen vollkommen geschlossen? · Ist der Kühlschrank auf den Urlaubsmodus eingestellt worden? · Wenn warme Speisen in den Kühlschrank gestellt werden, steigt die Temperatur vorübergehend. · Während der kalten Jahreszeit oder bei niedriger Raumtemperatur kann es den Anschein haben, dass der Kühlschrank nicht kühlt.
Es besteht ein Unterschied zwischen der eingestellen und der tatsächlichen Temperatur.	· Ist der Kühlschrank auf den Super-Gefriermodus eingestellt worden? · Wenn warme Speisen in den Kühlschrank gestellt werden, steigt die Temperatur vorübergehend.
Lebensmittel im Kühlraum gefrieren.	· Ist die eingestellte Temperatur für den Kühlraum zu niedrig? · Befinden sich die Lebensmittel im hinteren Bereich des Kühraums? Der Bereich in der Höhe der Rückwand wird am kältesten, weshalb hier keine Lebensmittel eingelagert werden sollen, die leicht gefrieren.
Kondensation bildet sich im Kühlraum und in den Schubladen.	· Kondensation kann sich bilden, wenn die Tür oft geöffnet und geschlossen wird oder nicht vollständig geschlossen worden ist, oder wenn die Luftfeuchtigkeit im Raum hoch ist. Wischen Sie das Kondensat mit einem trockenen Tuch ab.
Kondensation bildet sich in den Obst- und Gemüsefächern.	· In der Vitamin-Safe-Zone wird eine hohe Feuchtigkeit bewahrt, um Gemüse frisch zu halten. Wischen Sie das Kondensat mit einem trockenen Tuch ab.
Die Gefrierraumtürlässt sich schwer öffnen.	· Der Luftdruckunterschied zwischen dem Innenraum und der Außenseite des Gefrierraums kann manchmal dazu führen, dass sich die Gefrierraumtür nur schwer öffnenlässt. Warten Sie einen Augenblick, und versuchen Sie dann erneut, die Tür zu öffnen.
Es riecht unangenehm im Kühlschrank.	· Sind stark riechende Lebensmittel vor der Einlagerung im Kühlraum versiegelt worden? Legen Sie die Lebensmittel in einen versiegelten Behälter, oder bewahren Sie sie im dichtschliebigenden Türegalkasten auf. · Gerüche können an den Oberflächen des Kühlschrank-Innenraums halten. Wischen Sie die Oberflächen mit einem weichen Tuch ab, das Sie in lauwarmes Wasser getaucht haben.

MODELL	NR-B32FX2-XE	NR-B32FW2-WE	NR-B32FX2-XB	NR-B32FW2-WB
KATEGORIE	Kühl-Gefrier-Kombination
FROSTFREIE FÄCHER	ALLE FÄCHER
KLIMAKLASSE	SN-T1
GESAMTBRuttoVolumen	362 L
GESAMTNETTOVolumen	315 L
NETTOKÜHLVolumen	179 L
NETTOVOLUMEN	46 L
VITAMIN-SAFE/FRISCHKÜHLFACH
NETTOGEFRIERVOLUMEN	90 L
AUSSENMASSE	601 mm x 648 mm x 1898 mm
BREITE x TIEFE x HÖHE
NETTOGEWICHT	82 kg
NENNSPANNUNG	220 V - 230 V		230 V - 240 V
NENNFREQUENZ	50 Hz
ENERGIEVERBRAUCH	249 kWh/Jahr2
GEFRIERKAPAZITÄT	15 kg/24 h
GERÄUSCHPEGEL	36 dB
MAX. LAGERZEIT OHNE	16 Stunden
STROMVERSORGUNG
KühLMITTEL/LADUNG	R600a/70 g
GEBLÄSEMITTEL	Cyclo-Pentan

Hinweise:

Zulässige Umgebungstemperatur: 10^ bis 43^
^2 Der Energieverbrauch pro Jahr basiert auf den Standardtestergebnissen für 24 Stunden.

Der tatsächliche Energieverbrauch weicht je nach Verwendung und Standort des Geräts ab.

Bei vollständig geöffneten Turen

Inhoudsopgave

Technische gegevens 49

etenswaren, dranken,

eieren, gebak,

zuivelproducten

Fruit en groentes (koel)vak

Vitamin-Safe

Vitamin-Safe

Fruit,

verse groenten,

vlees, vis

Diepvriesvak

Freezer

Freezer

Ingevroren vlees,

gevogelte,

vis, ijs

Bedieningspaneel

Aanduidingsvenster

Tänd : Funktionen ar aktiverad.

Släckt : Funktionen ar avständ.

• Kontrollpanelen slocknar after ca 30 sekunder.

Observera:

Grönakslada
Fruktlada
- Platta für fuktkontroll

Frys

Fryslador
- Islada
Isbricka
Isbricksskydd

Stilleinntemperatureen. 121

Potentielt klemmepunkt

For authorized service centres
Für autorisierte Dienstleistungs-Service
Voor geauthoriseerde servicecentra

Pour les centres de réparations agrées Per i centri di assistenza autorizzati zati Paracentros de reparación autorizados

For auktorisade servicecenter For autoriserte serviceverksteden For autoriserede servicecentre
