CTR44 - Scheda elettronica DUCATI - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo CTR44 DUCATI in formato PDF.
| Tipo di prodotto | Scheda elettronica per motorizzazione di cancello scorrevole |
| Marca | DUCATI |
| Modello | CTR44 |
| Dimensioni (L × l × H) | 100 × 105 × 45 mm |
| Peso | 0,55 kg |
| Alimentazione generale | 230 Vca ± 10 % |
| Potenza assorbita a riposo | 0,5 W |
| Alimentazione motore monofase | 230 Vca, 1 HP max |
| Alimentazione lampeggiante | 230 Vca, 40 W max |
| Alimentazione accessori | 24 Vca, 2 W max |
| Regolazione tempo di lavoro motore | Da 0 a 60 secondi |
| Regolazione tempo di pausa | Da 0 a 250 secondi |
| Ricevitore radio integrato | Fino a 12 codici, autoapprendimento |
| Logiche di funzionamento | Passo-passo, automatico, condominiale |
| Connettori | J1: motore e lampeggiante (5 poli); J2: regolatore di potenza (4 poli); J3: antenna (2 poli); J4: comandi e sicurezza (8 poli); J5: alimentazione di rete (2 poli) |
| Dispositivi di sicurezza compatibili | Fotocellula, fotostop, finecorsa |
| Temperatura di funzionamento | 0 °C a +60 °C |
| Manutenzione ordinaria | Ogni 6 mesi da un tecnico qualificato |
| Riparabilità | Affidare al fabbricante o a un laboratorio autorizzato |
| Installazione | Da personale qualificato, in una scatola adatta, ad almeno 1,5 m di altezza |
Domande frequenti - CTR44 DUCATI
Domande degli utenti su CTR44 DUCATI
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Scheda elettronica in formato PDF gratuitamente! Trova il tuo manuale CTR44 - DUCATI e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. CTR44 del marchio DUCATI.
MANUALE UTENTE CTR44 DUCATI
La casa costrurtrice si riserva il diritto di apportare modifiche o miglioramenti al prodotto alla preavviso. Eventuali errori riscontrati nella presente edizione saranno corretti nella prossima.
A Destinazione dell'apparecchiatura......
B Limitazioni d'uso.
C Installazione.
D Caratteristica generali.
E Logica di funzionamento.
F Caratteristiche elettriche e meccaniche
G Collegamenti elettrici
H Manutenzione
I Dichiarazione di conformità.
L Programmazione
M Schema elettrico.
TABLE OF CONTENTS
3 Scope of the device. 11 Emploi de le tableau électronique. 19
3 Limits to use. 11 Les limitations d'emploi. 19
4 Installation 12 Installation. 20
4 General characteristics 12 Caracteristiques generales 20
5 Operation modes 13 Logique de fonctionnement 21
6 Electrical & mechanical characteristics 14 Caracteristiques electriques 22
6 Electrical connections 14 Branchements electriques 22
8 Maintenance. 16 Entretien 24
8 Conformity declaration. 16 Declaratio de conformite 24
9 Card programming. 17 Programmation de la carte. 25
10 General diagram 18 Schema general 26
ITALIANO
A) Destinazione dell'apparecchiatura
Quadro elettronico adibito al dato di 1 motore asincrono monofase alimentato a 230Vac destinato all'automazione di un cancello scorrevole.
B) Limitazioni d'uso
Attenzione: Prima di mettere in servizio l'apparato elettronico assicurarsi che siano state rispetto le note di seguito riportate.
Nota 1 - Leggere attendamente e per intero la documentazione tecnica di costruzione.
Note 2 - L'apparecchio elettronico delve essere installato solamente da personale qualificato che abbia i necessari requisiti tecnici e professionali.
Nota 3 - La tensione di alimentazione dell'apparato deve essere pari a 230 Vac +/- 10% .
Note 4 - Il polo N (neutro) della tensione di alimentazione di rete deve essere equipotenziale con la terra.
Note 5 - Devono necessariamente essere rispetto delle norme di sicurezza relative all'installazione di apparati elettrici ed elettronici.
Note 6 - La tensione di alimentazione di rete deve necessariamente essere fornita tramite un efficiente interrettore differenziale collaudato e tarato in base alle normative previste.
Note 7 - Prima di installare l'apparato elettronico assicurarsi che il motore ad essere collegato, una volta alimentato con tensione di rete ed avviato, non produca sul cancello una spinta superiore a quella prevista dalle norme e disponque tale da non recare danni in caso di urto contro cose, persono o animali.
Note 8 - L'apparecchiatura deve essere destinata solamente all'uso per il quale è stata espressamente concepita (vedi punto A). Ogni altri uso è da considerarsi improprio e quindi pericoloso.
Nota 9 - Prima di agire sull'apparato elettronico, all'interno del contentatore in cui e'alloggiato, assicurarsi che non sia presente la tensione di alimentazione di rete.
Nota 10 - Non agire sull'apparecchiatura con mani o piedi bagnati o umidi.
Nota 11 - Non lasciare esesto l'apparecchio ad agenti atmssferici (pioggia,neve ecc.).
Nota 12 - Non permettere che l'apparato sia manipolato da bambini o da incapaci.
Nota 13 - L'apparato elettronico deve essere alloggiato nell'apposto contentitore.
Nota 14 - Il materiale plastico utilizzato per la costruzione del contentatore non e' autoestinguente. è necessario, pertanto, installare il medesimo in luogo ben ventilato e lontano da elementi che possono originare fiamme.
Nota 15 - La manutenzione ordinaria dell'apparecchiatura deve essere eseguita solamente da personale qualificato agli 6 mesi.
Attenzione: Il mancato rispetto delle note sopradescritte più causare danni a persone, animali o cose, nei confronti dei quali il costruttore non più essere considerato responsable.
ITALIANO
C) Installazione
1) Dopo aver aperto il coperchio assicurarsi dell'integrità dell'apparato elettronico. In caso di dubbio non mettere in servizio l'apparecchiatura e rivolgersi a personale professionlmente qualificato. Gli elementi accessori del contentatore (viti, guarnizione, passacavi) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolto.
2) Assicurarsi che l'apparato sia fissato correttamente al contentatore. In caso contrario avvitare le viti allentate oppure aggungere le viti mancanti.
3) Posizionare l'apparecchiatura in prossimita del cancello, in modo tale da ridurre al minimo la lunghezza dei fili di collegamento al resto dell'impiano.
Attenzione : Per un corretto funzionamento dell'apparato la lunghezza dei fili ad esta collegati non deve essere superiore a 10 metri.
4) Per una maggiore protezione dagli agenti atmssferici si consiglia di posizionare l'apparato在整个 oppure, meglio ancora, in un vano che dispone anche di due pareti laterali. E' opportuno inoltre, dove possibile, installare l'apparecchiatura ad un'altezza non inferiore ad 1,5 metri per evitare che possa essere manipolata da bambini.
5) Prima di procedere al fissaggio orientare il contentatore in modo tale che la parete contente i passacavi sua rivolta verso terra.
Attenzione : Non fissare il contentatore su superfici in legno .
6) Estrarre la parte mobile della morsettiera e procedere al collegamento dei fili relativi all'impianto come indicato nei paragrafi successivi.
D) Caratteristiche generali
Regolatore di potenza
L'apparecchiatura elettronica è predisposta per il collegamento di una eventuale scheda accessoria denominata regolatore di potenza con la quale è possibile ridurre la potenza fornita al motore.
Attenzione : In caso di guasto o anomalia della sched regolatore di potenza è possibhe che il motore, durante il funzionamento, operi alla massima potenza . è pertanto d'obbligo che venga rispetto la nota 7 riportata nel paragrafo precedente “limitazioni d'uso".
Spunto
L'apparecchiatura fornisce, all'avvio del motore, la potenza massima per circa 1 secondo, dopo il quale, interviene l'eventuale scheda regolatore di potenza adessa connessa. Tale caratteristica consente di vincere l'elevata copbia resistente alla partenza del motore.
Radioricevitore
L'apparecchiatura elettronica contiene un radioricevitore che consente di comandare a distanza il cancello a mezzo radiocommando. Il ricevitore funziona in auto-apprendimento e più memorizzare sino a 12 codici diversi provenienti da vari radiocomandi. Il contento della memoria codici è conservatoanche in assenza di alimentazione. è possibile azzerare il contento della memoria codici.
Lampeggiatore
La scheda elettronica fornisce un dato on / off (intermittenza) alla lampada con le seguenti logiche:
Lampeggio veloce : segnala la fase di aperture
Lampeggio lento : segnala la fase di chiusura
Chiusura immediata
E possible abilitare o meno la procedura "chiusura immediata". Essa è solitamente utilizzata quando si desidera che il cancello chiuda non appena si abbia oltrepassato la barriera ottica (fotocellula) che sta lungo il percorso di attraversamento.
Attenzione : Tale procedura deve essere disabilitata quando il cancello è comandato da un orologia.
ITALIANO
Tempo di lavoro
Il tempo di funzionamento del motore è controllato da un Timer digitale. Per un correto funzionamento dell'automazione è necessario impostare il tempo di lavoro in modo tale che sia di peu superiore (2 secondi minimo) al tempo effettivo di corsa del cancello. Se un qualsiasi dato interrompe la Corsa del cancello prima della fine, il Timer si arresta ed il tempo trascorso è memorizzato. L'apparecchiatura è quindi in grado di stabilire, con una certa approssimazione, il tempo di lavoro parziale necessario per terminare la Corsa del cancello. Questa caratteristica impedisce al motore di rianere alimentato per un lungo periodo dopo la fine della Corsa, riducendo al minimo l'effetto di surriscaldamento.
Importante : La mancanza di alimentazione alla sched elettronica provoca la perdita della posizione.
E) Logica di funzionamento
L'apparecchiatura può gestire tre diverse logiche di funzionamento :
- Passo-passo
- Automatico
- Condominiale
La logica di funzionamento Condominiale è prioritaria. Se vengono selezionate più logiche contemporaneamente andr in uso quella prioritaria.
Attenzione : L'impostazione della logica di funzionamento cosi come la programmazione dei tempi delve essere eseguita solamente quando il ciclo di lavoro è completato o deve iniziare (cancello chiuso).
Logica "passo - passo" - Jumper JP1 non inserto
Dopo aver fornito la tensione di alimentazione alla scheda elettronica il primo lavoro di start da inizio ad un ciclo di aperture. Trascorso il tempo di lavoro per il motore laCorsa è terminata ed il cancello si arresta. Il ciclo di lavoro è completato (lampegliatore spento) in attesa di un nuovo lavoro di start per la chiasura. Forndo un lavoro di start a Corsa non ultimata il cancello si arresta. Un successivo lavoro di start determina l'inversione del moto.
Logica "automatico" - Jumper JP1 inserito, regolazione tempo pausa con P3 - P2 (vedi "Impostazione tempo di pausa")
Dopo aver fornito la tensione di alimentazione alla sched elettronica il primo dato di start avvia un ciclo di apertura. Trascorso il tempo di lavoro per il motore la corsa è terminata ed il cancello si arresta dando inizio al periodo di pausa (lampeggiatore spento). Trascorso il tempo di pausa il cancello chiude automaticamente. Il ciclo di lavoro è completato al terme della fase di chiusura. Fornendo un dato di start a corsa non ultimata il cancello si arresta. Un successivo dato di start provoca l'inversione del moto. Un dato di start fornito durante la pausa interrompe il ciclo di lavoro (lampeggiatore spento) ed il cancello non chiude automaticamente. Un successivo dato di start avvia un ciclo di chiusura.
Logica "condominiale" - Jumper JP1 inserto, regolazione tempo pausa con P3 - P3 (vedi "Impostazione tempo di pausa")
Dopo aver fornito la tensione di alimentazione alla sched elettronica il primo dato di start avvia un ciclo di aperture. Trascorso il tempo di lavoro per il motore la corsa è terminata ed il cancello si arresta dando inizio al periodo di pausa (lampeggiatore spento). Trascorso il tempo di pausa il cancello chiude automaticamente. Il ciclo di lavoro è completato solamente al terme della fase di chiusura. Un dato di start fornito durante l'aperatura è in influente. Un dato di start fornito durante la chiusura provoca l'arresto e l'inversione di marcia dopo circa 1,5 secondi. Un dato di start fornito durante il tempo di pausa ricarica il medesimo allungando il periodo che precede la chiusura automatica.
Importante : Se I'apertura del cancello è comanda da un orologio è necessario abilitare la logica di funzionamento condominiale.
ITALIANO
Qualunjue sa la logica di funzionamento in uso, l'intervento dei dispositivi di sicurezza produce gli effetti di seguito descritti :
Fotocellula - Jumper JP2 non inserto: É influente solamente durante la fase di chiusura o nel periodo di pausa. Se un ostacolo oscura la fotocellula durante la chiusura provoca l'arresto e l'inversione di marcia dopo circa 1,5 secondi. L'intervento della fotocellula durante il tempo di pausa ricarica il medesimo allungando il periodo che precede la chiusura automatica.
Fotostop - Jumper JP2 inserto: Se un ostacolo oscura la cellula fotoelettrica durante il moto, qualunque sua il senso di marcia, o nella fase che precede l'avvio del ciclo di lavoro provoca l'arresto temporaneo del cancello sino a che rimane in tale stato. Il lampeggiatore segnala con luce fissa la condizione anomala. Non appena l'ostacolo è rimioso e la cellula fotoelettrica è libera ha sempre inizio un ciclo di apertura. L'intervento del fotostop durante il tempo di pausa ricarica il medesimo allungando il periodo che precede la chiusura automatica.
F) Caratteristiche elettriche e meccaniche
Dimensioni schede elettronica : 100 x 105 x 45 mm
Peso scheda elettronica:0,55Kg
Alimentazione generale: 230Vac + / - 10%
Potenza assorbita a riposo : 0,5 W circa
Temperatura di funzionamento : da 0 a + 60 °C
Alimentazione motore monofase : 230Vac 1 HP max
Alimentazione lampeggiatore : 230Vac 40 W
Alimentazione accessori : 24Vac 2 W max
Impostazione tempo di lavoro motore : da 1 a 120 secondi
Impostazione tempo di pausa : da 1 a 250 secondi
Non mettere in servizio l'apparecchiatura se i carichi adessa collegati o la tensione di alimentazione non rientrano nei valori limite sopradercriti. Il mancato rispetto più causare danni a persone, cose o animali, nei confronti dei quali il costruttore non può essere considerato responsable.
G) Collegamenti elettrici
Sulla scheda si distinguuno 5 connettori elettrici :
a) J1 morsettiera a 5 poli per il collegamento dei dispositivi che operano con la tensione di rete 230Vac (motore, lampeggiatore)
b) J2 connettore a 4 poli per il collegamento di eventuale scheda regolatore di potenza
c) J3 morsettiera a 2 poli per il collegamento del cavo antenna
d) J4 morsettiera a 8 poli per il collegamento dei dispositivi che operano in bassa tensione (comandi, dispositivi di sicurezza, uscita 24Vac)
e) J5 morsettiera a 2 poli per il collegamento del cavo di rete
ITALIANO
Morsettiera J1
Morsetto 1 - Comune alimentazione 230 Vac motore M1
Morsetto 2 - Fase afore alimentazione 230 Vac motore M1
Morsetto 3 - Fase chiude alimentazione 230 Vac motore M1
Nota : Collegare il condensatore di rifasamento del motore M1 tra i morsetti 2 e 3
Morsetto 4 - Fase alimentazione 230 Vac Lampeggiatore
Morsetto 5 - Neutro alimentazione 230 Vac Lampeggiatore
Connettore J2
Morsetto 1 - Comune del motore M1
Morsetto 2 - Neutro alimentazione di rete 230 Vac
Morsetto 3 - Neutro alimentazione di rete 230 Vac
Morsetto 4 - Neutro alimentazione di rete 230 Vac
Importante : Nel caso non venga collegata la sched regolatore di potenza è obbligatorio ponticellare i morsetti 1 e 2 del connettore J2 tramite un terminale Faston isolato da 4 mm.
Morsettiera J3
Morsetto 1 - Collegamento cavo antenna (segnale)
Morsetto 2 - Collegamento cavo antenna (calza)
Morsettiera J4
Morsetto 1 - Alimentazione 24 Vac per Fotocellule o altri dispositivi
Morsetto 2 - Alimentazione 24 Vac per Fotocellule o altri dispositiivi (Comune)
Morsetto 3 - Contatto elettrico normalmente aperto del pulsante di Start
Morsetto 4 - Contatto elettrico normalmente chiuso della Fotocellula
Morsetto 5 - Morsetto comune dei contatti elettrici relativi a Start e Fotocellula
Morsetto 6 - Contatto elettrico normalmente chiuso del Finecorsa di aperture
Morsetto 7 - Contatto elettrico normalmente chiuso del Finecorsa di chiusura
Morsetto 8 - Morsetto comune dei contatti elettrici relativi ai Finecorsa
Important : Gli ingressi normalmente chiusi devono essere ponticellati se non vengono utilizzati.
Morsettiera J5
Morsetto 1 - Fase alimentazione di rete 230 Vac
Morsetto 2 - Neutro alimentazione di rete 230 Vac
Attenzione: Le polarità della tensione di alimentazione devono essere rigorosamente rispetto.
ITALIANO
Connaissance dispositivi
Cavo alimentazione di rete 230Vac - Morsetti 1 e 2 di J5
Attenzione : Il polo di terra del cavo deve obbligatoriamente essere connesso ad un buon riferimento di terra che sta in prossimità del cancelllo.
Motore 1-Morsetti 1,2 e 3 di J1
Lampeggiatore - Morsetti 4 e 5 di J1
Alimentazione fotocellule - Morsetti 1 e 2 di J4
Pulsante di start NO - Morsetti 3 e 5 di J4
Contatto fotocellula NC - Morsetti 4 e 5 di J4
Finecorsa di aperture NC - Morsetti 6 e 8 di J4
Finecorsa di chiusura NC - Morsetti 7 e 8 di J4
Antenna - Morsetti 1 e 2 di J3
Importante : Prima di avviare il cancello verificare che le connessioni alla sched elettronica siano corrente. A tal fine verificare anche la commutazione dei contatti elettrici.
H) Manutenzione
Attenzione : La manutenzione dell'apparecchiatura deve essere effettuata solo ed esclusivamente da un tecico specializzato ed autorizzato alla casa costruttice. Qualsiasi operazione di mantenimento o controllo dell'apparecchiatura deve essere effettuata in assenza di tensione di alimentazione.
Manutenzione ordinaria : Ogni volta che si avverte la necessità e comunque agli 6 mesi si raccomanda di verificare lo stato di funzionamento dell'apparecchiatura.
Manutenzione straordinaria: Se dovessero rendersi necessari interventi non banali sull'apparecchiatura, si raccomanda la rimozione della stessa, per consentire la riparazione in lavoratorio ad opera di tecnici della casa costrutrice o da this autorizzati.
La casa costrutrice si solleva da qualsiasi responsabilità per la mancata osservanza delle norme sopra descritte.
I) DICHiarAZIONE DI CONFORMITA (Secondo la direttiva EMC EN45014 e la guida 22 dell'ISO).
Descrizione dell'apparecchiatura: Quadro elettronico adibito al dato di 1 motore asincrono monofase 230Vac destinato all'automazione di un cancello.
Modello: CTR44
Norme di riferimento applicate: EN 50081-1, EN 50082-1, EN 55014
Norme di base applicate: EN 61000-3-2, EN 61000-3-3, EN 61000-4-4, EN 61000-4-2, ENV 50140
Laboratorio di prova : Computec
Esito:Positivo
Il fabbricante dichiara che i prodotti sopraelencati sono conformi alle normative previste delle direttive 89/336/EEC, 92/31/EEC, 93/68/EEC sulla compatibilità elettromagnetica.
Data: 20-01-2004
ITALIANO
L) Programmazione scheda
Logica Passo-Passo
JP3 JP2 JP1
JP1 - jumper non inserto
JP2 - jumper ininfluente
JP3 - jumper ininfluente
Chiusura Automatica
JP3 JP2 JP1
JP1 - jumper inserto
JP2 - jumper ininfluente
JP3 - jumper ininfluente
ChiusuraenzaPausa
JP3 JP2 JP1
JP1 - jumper ininfluente
JP2 - jumper ininfluente
JP3 - jumper inserto
Logica Fotostop
JP3 JP2 JP1
JP1 - jumper ininfluente
JP2 - jumper insertito
JP3 - jumper ininfluente
ITALIANO

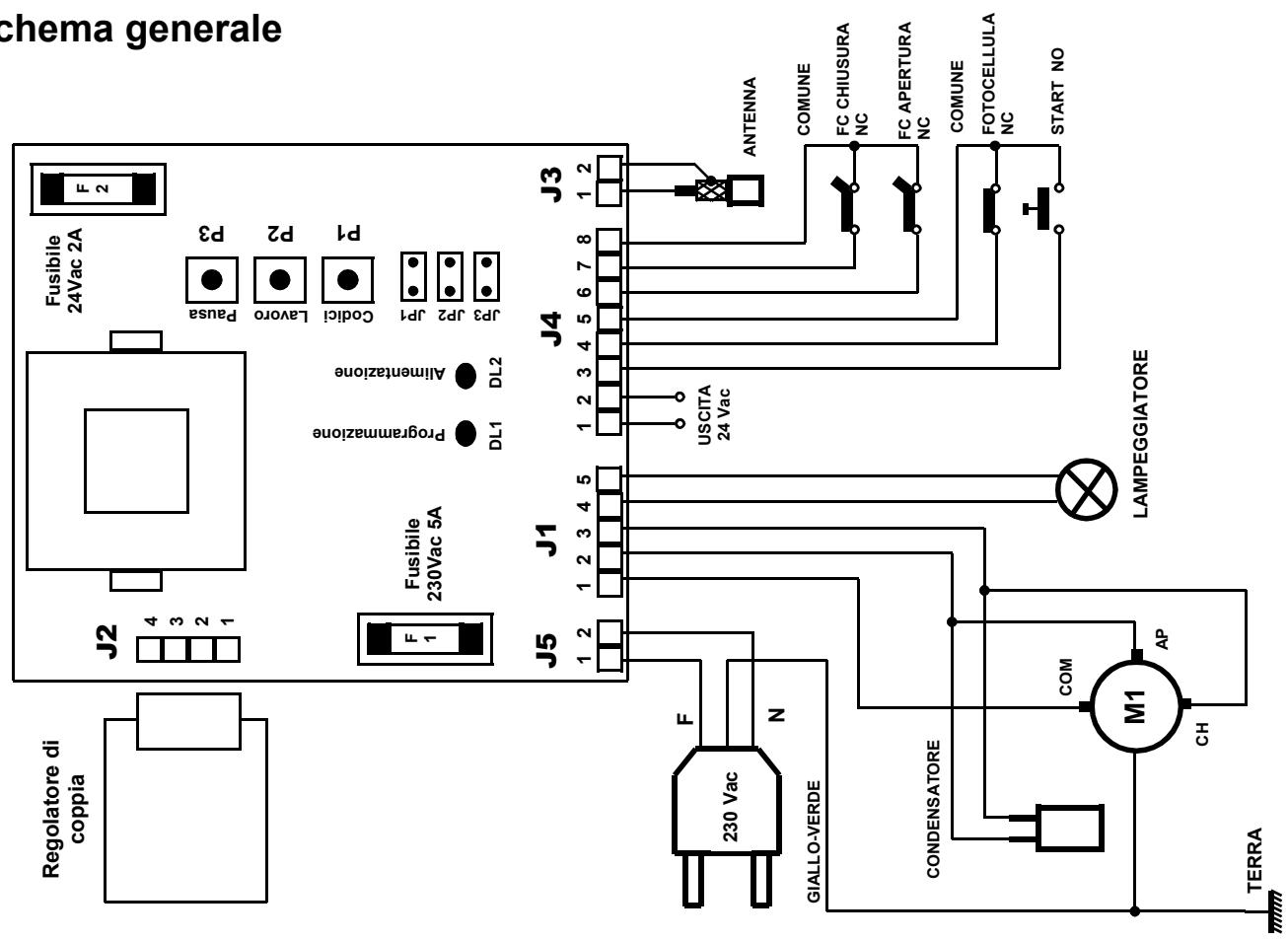

M) Schema generale
