ROYAL COFFEE BAR - MANUAL 2 - Macchina da caffè SAECO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Macchina da caffè automatica con macinino integrato
Marca	SAECO
Modello	ROYAL COFFEE BAR - MANUAL 2
Dimensioni (L x l x h)	480 x 380 x 395 mm
Peso	16 kg
Alimentazione elettrica	220-240 V ~ 50 Hz (secondo targhetta)
Potenza nominale	Circa 1350 W (secondo targhetta)
Capacità serbatoio acqua	2,4 L
Capacità serbatoio caffè in grani	300 g
Sistema di percolazione	Caldaia a flusso continuo con pompa a pistone oscillante
Regolazione della macinatura	Finezza a gradazioni (da 1 a 8)
Dosaggio caffè macinato	Regolabile da 6 a 9 g
Tipi di caffè	Espresso, caffè lungo, caffè normale, caffè macinato
Funzioni aggiuntive	Acqua calda, vapore, cappuccino (con cappuccinatore)
Programmazione	Lingua, durezza dell'acqua, temperatura, preinfusione, premacinatura, timer, risparmio energetico
Display	Schermo LCD con messaggi testuali
Sicurezza	Protezione contro il surriscaldamento, arresto automatico sportello aperto, rilevatore di sassi
Manutenzione	Gruppo di erogazione rimovibile, ciclo di lavaggio, decalcificazione automatica o manuale
Accessori inclusi	Misurino per caffè macinato, chiave per gruppo di erogazione, spazzola di pulizia, strisce pH
Garanzia	Secondo certificato allegato

Domande frequenti - ROYAL COFFEE BAR - MANUAL 2 SAECO

Come decalcificare la mia macchina SAECO ROYAL COFFEE BAR?

Utilizzare un prodotto decalcificante speciale per macchine da caffè. Due metodi: decalcificazione automatica (tramite menu programmazione) o decalcificazione convenzionale (manuale). Seguire le istruzioni a pagina 76 del manuale. Risciacquare abbondantemente con acqua pulita.

Cosa fare se lo schermo visualizza 'GRUPPO ASSENTE'?

Il gruppo di erogazione non è inserito correttamente. Aprire lo sportello di servizio, inserire il gruppo spingendolo fino a quando non scatta. Non premere sulla zona 'PRESS' durante l'inserimento.

Come regolare la finezza della macinatura?

Utilizzare la leva di regolazione (17) sul macinino. La gradazione consigliata è 5. Per una macinatura più fine (caffè troppo lento), ruotare verso un numero inferiore; per una macinatura più grossa (caffè troppo veloce), verso un numero superiore. Modificare la regolazione solo quando il macinino è in funzione.

Il caffè non è abbastanza caldo, cosa fare?

Verificare che la piastra riscaldante sia attivata (menu PIASTRA RISC.). Preriscaldare le tazze posizionandole sulla piastra. È anche possibile aumentare la temperatura nel menu TEMP. CAFFÈ (minimo, medio, massimo). Assicurarsi che il filtro non sia ostruito.

Come preparare un cappuccino?

Utilizzare il cappuccinatore fornito. Immergere il tubo di aspirazione nel latte freddo (preferibilmente con 1,5% di grassi). Posizionare una tazza sotto l'uscita del latte e premere il tasto cappuccino. La quantità può essere programmata tenendo premuto il tasto.

Cosa significa il messaggio 'CASSETTO FONDI ASS.'?

Il cassetto dei fondi non è inserito o è posizionato male. Rimuovere il cassetto, svuotarlo, quindi reinserirlo correttamente.

Come pulire il gruppo di erogazione?

Spegnere la macchina, aprire lo sportello di servizio, rimuovere il cassetto dei fondi e poi il gruppo di erogazione tirando per la maniglia. Risciacquare il gruppo con acqua calda senza detergente. Pulire i filtri e l'alloggiamento. Rimontare in ordine inverso. Eseguire questa operazione almeno una volta a settimana.

La macchina non si accende più, cosa controllare?

Verificare che l'interruttore generale (4) sia su ON, che la presa di corrente funzioni e che il fusibile non sia bruciato. Assicurarsi che lo sportello di servizio sia ben chiuso. Se il problema persiste, contattare un centro assistenza autorizzato.

Posso usare caffè già macinato?

Sì, utilizzare il misurino per mettere caffè macinato (macinatura media) nell'apposito contenitore (14). Premere il tasto caffè macinato, quindi selezionare il tipo di caffè. Non usare mai caffè in grani o solubile in questo contenitore.

Come attivare il risparmio energetico?

Nel menu di programmazione, impostare il timer per un arresto automatico dopo un periodo di inattività (da 15 min a 12 h). È anche possibile premere il tasto 'Risparmio energetico' per metterlo in standby. La macchina si riattiva premendo il tasto Standby.

MANUALE UTENTE ROYAL COFFEE BAR - MANUAL 2 SAECO

Ci congratuliamo con Voi per l'acquisto di questa macchina per caffè espresso, di qualità superiore, e vi ringraziamo per la fiducia accordataci.

Prima di mettere in funzione la macchina, vi consigliamo di leggere attentamente le istruzioni per l'uso che vi spiegano come utilizzarla, pulirla e mantenerla in perfetta efficienza.

Questa macchina da caffè, completamente automatica, permette di preparare caffè espresso e caffè lungo utilizzando caffè in grani o in polvere.

Come per tutti gli elettrodomestici, anche questa macchina da caffè dev'essere usata con prudenza particolare, per evitare lesioni alle persone o danni alla macchina.

Prima della messa in funzione, leggere perciò con cura le presenti istruzioni per l'uso e attenersi alle prescrizioni relative alla sicurezza.

Chi non conosce a fondo le istruzioni per l'uso non deve usare la macchina!

Attenzione!

Non si assumono responsabilità per eventuali danni in caso di:

• impiego errato e non conforme agli scopi previsti;
• riparazioni non eseguite presso centri di riparazione autorizzati;
• impiego di pezzi di ricambio e accessori non originali.

In questi casi viene a mancare la garanzia.

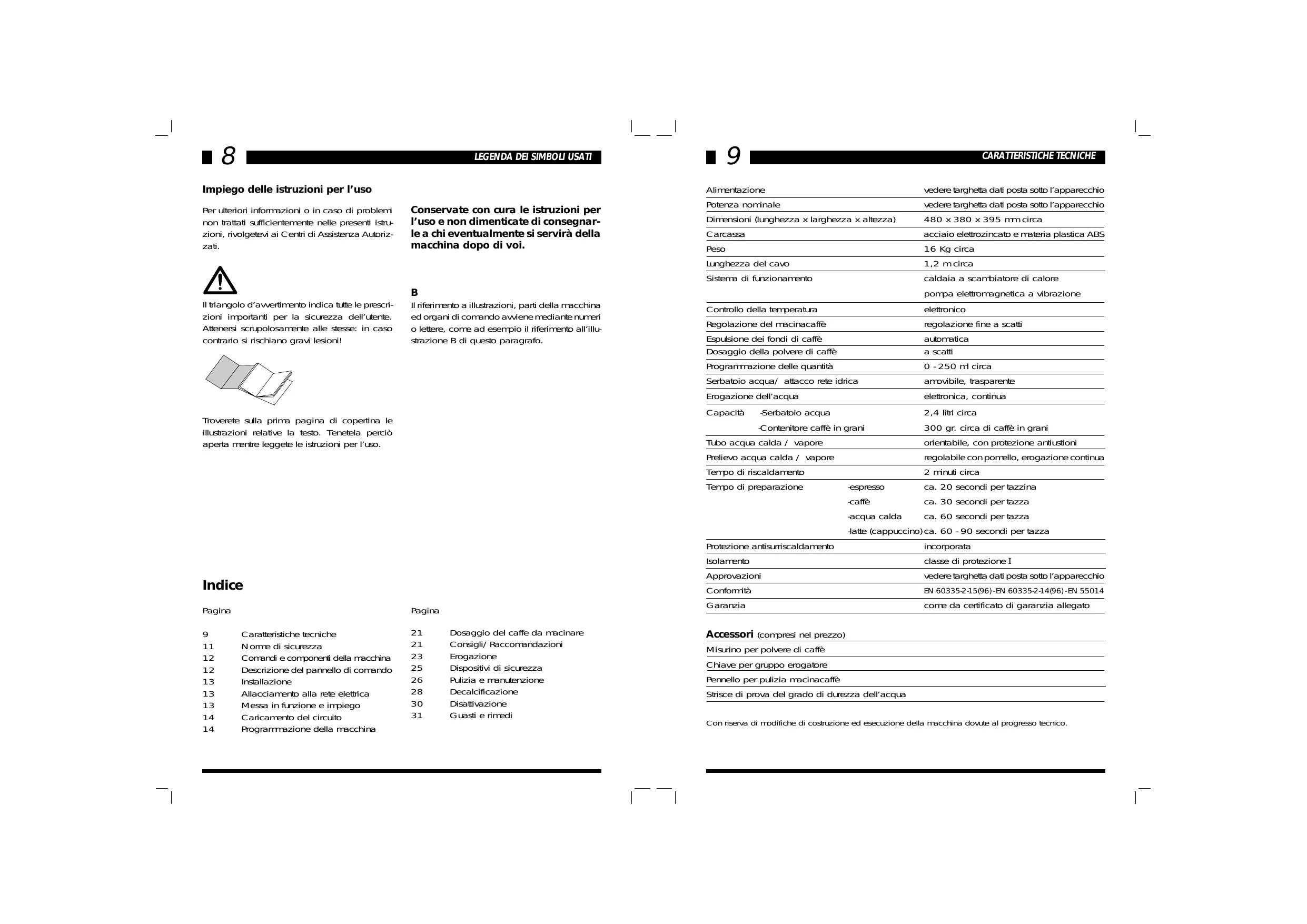

Impiego delle istruzioni per l'uso

Per ulteriori informazioni o in caso di problemi non trattati sufficientemente nelle presenti istruzioni, rivolgetevi ai Centri di Assistenza Autorizzati.

Il triangolo d'avvertimento indica tutte le prescrizioni importanti per la sicurezza dell'utente. Attenersi scrupolosamente alle stesse: in caso contrario si rischiano gravi lesioni!

Troverete sulla prima pagina di copertina le illustrazioni relative al testo. Tenetela aperta mentre leggete le istruzioni per l'uso.

Indice

Pagina

9 11 12 12 13 13 13 14 14

Conservate con cura le istruzioni per l'uso e non dimenticate di consegnarle a chi eventualmente si servirà della macchina dopo di voi.

B

Il riferimento a illustrazioni, parti della macchina ed organi di lavoro avviene mediante numeri o lettere, come ad esempio il riferimento all'illustrazione B di quel paragrafo.

Pagina

21 21 23 25 26 28 30 31

Dosaggio del caffè da macinare Consigli/Raccomandazioni Erogazione Dispositivi di sicurezza Pulizia e manutenzione Decalcificazione Disattivazione Guasti e rimedi

Alimentazione		vedere targhetta dati posta sotto l'appareccchio
Potenza nominale		vedere targhetta dati posta sotto l'appareccchio
Dimensioni (lunghezza x larghezza x altezza)		480 x 380 x 395 mm circa
Carcassa		acciaio elettrozincato e materia plastica ABS
Peso		16 Kg circa
Lunghezza del cavo		1,2 m circa
Sistema di funzionamento		caldaia a scambiatore di calore
		pompa elettromagnetica a vibrazione
Controllo della temperatura		elettronico
Regolazione del macinacaffè		regolazione fine a scatti
Espulsione dei fondi di caffeè		automatica
Dosaggio della polvere di caffeè		a scatti
Programmazione delle quantità		0 - 250 ml circa
Serbatoio acqua/ attacco rete idrica		amovibile, trasparente
Erogazione dell'acqua		elettronica, continua
Capacità -Serbatoio acqua		2,4 litri circa
-Contentitore caffe in granì		300 gr. circa di caffe in granì
Tubo acqua calda / vapore		orientabile, con protezione antiustioni
Prelievo acqua calda / vapore		regolabile con pomello, erogazione continua
Tempo di riscaldamento		2 minuti circa
Tempo di preparazione	-epsilon	ca. 20 secondi per tazzina
	-caffè	ca. 30 secondi per tazza
	-acqua calda	ca. 60 secondi per tazza
	-latte (cappuccino)	ca. 60 - 90 secondi per tazza
Protezione antisurriscaldamento		incorporata
Isolamento		classe di protezione I
Approvazioni		vedere targhetta dati posta sotto l'appareccchio
Conformità		EN 60335-2-15(96)-EN 60335-2-14(96)-EN 55014
Garanzia		come da certificato di garanzia allegato

Accessori (compresi nel prezzo)

Misurino per polvere di caffè

Chiave per gruppo erogatore

Pennello per pulizia macinacaffè

Strisce di prova del grado di durezza dell'acqua

Con riserva di modifiche di costruzione ed esecuzione della macchina dovute al progresso tecnico.

A

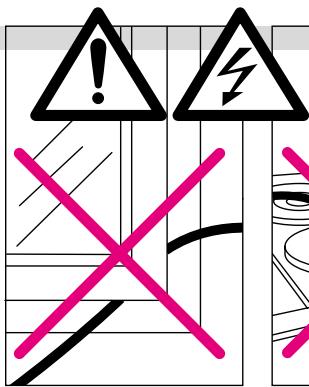

Non mettere mai parti sotto tensione a contatto con l'acqua: può generarsi un corto circuito! Il vapore e l'acqua calda possono provocare ustioni. Non dirigere mai il getto del vapore o dell'acqua calda verso parti del corpo; manipolare con precauzione il tubo vapore/acqua calda e la piastra scaldatazze: pericolo di ustioni!

Usare la macchina unicamente per lo scopo per il quale è destinata.

Evitare assolutamente di apportare modifiche tecniche che possono essere causa di rischi!

Avvertenze

L'apparecchio deve essere utilizzato solo da adulti e da persone preventivamente istruite al suo impiego.

Alimentazione elettrica

Non toccare mai le parti sotto tensione! Possono provocare scosse elettriche e gravi lesioni. Collegare la macchina ad una presa di corrente di tensione adeguata. La tensione deve corrispondere a quella indicata sulla targhetta posta sotto alla macchina.

A

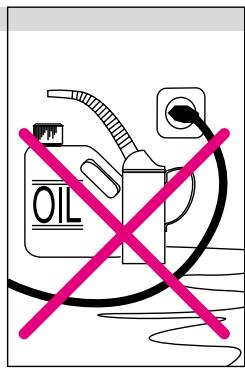

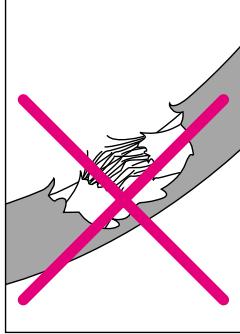

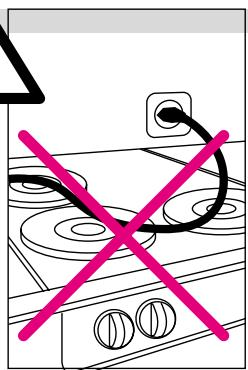

Cavo di alimentazione

In caso di danneggiamento far sostituire subito il cavo difettoso da un Centro Assistenza Autorizzato poiché è necessario un utensile speciale. Non collegare il cavo in corrispondenza di spigoli e oggetti taglienti o molto caldi. Evitare di stenderlo a contatto con l'olio. Non spostare la macchina tirandola per il cavo. Non scollegare mai la spina tirandola per il cavo o toccandola con le mani bagnate. Evitare che il cavo di alimentazione penda liberamente da tavoli o scaffali.

B

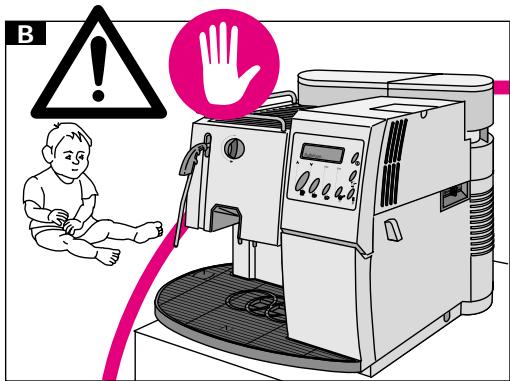

Protezione di altre persone

Accertarsi che i bambini non abbiano la possibilità di giocare con la macchina. I bambini non si rendono conto del pericolo connesso agli apparecchi elettrici.

Ubicazione

Collocare la macchina su un piano stabile dove non possa essere rovesciata. Acqua calda o vapore potrebbero fuoriuscire: pericolo di ustioni! Non usare l'apparecchio all'aperto o in ambienti con temperature ambientali elevate. Non posizionare la macchina su superfici molto calde o nelle vicinanze di fiamme libere per evitare che la carrozzeria possa essere danneggiata.

C

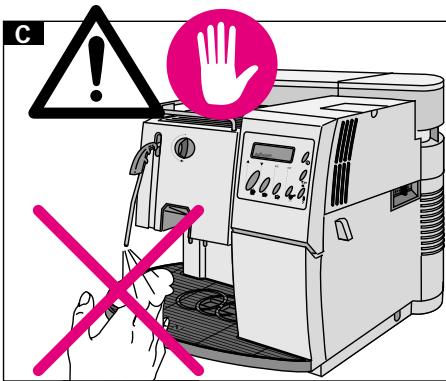

Pericolo di ustioni

Evitare di dirigere il getto di vapore o di acqua calda verso parti del corpo. Toccare con precauzione le parti molto calde come il tubo acqua calda/vapore.

D

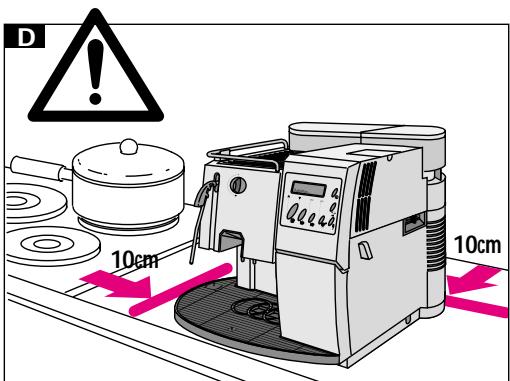

Spazio necessario all'uso

Per il corretto e buon funzionamento dell'apparecchio si consiglia quanto segue: - scegliere un piano di appoggio ben livellato - scegliere un ambiente sufficientemente illuminato, igienico e con la presa di corrente facilmente accessibile - prevedere una distanza minima dalle pareti dell'apparecchio di 100 mm

E

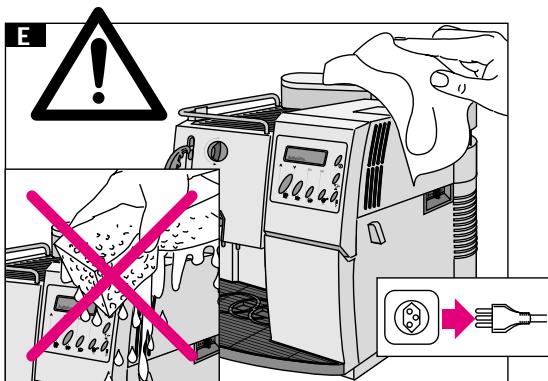

Pulizia

Prima di pulire la macchina è indispensabile disinserire l'interruttore generale e staccare la spina dalla presa di corrente. Aspettare quindi che la macchina si raffreddi. Non immergere mai la macchina nell'acqua! È severamente vietato smontare l'apparecchio o cercare di intervenire in qualsiasi modo all'interno dello stesso.

Riparazione e manutenzione

In caso di guasti, difetti o sospetto difetto dopo una caduta, staccare subito la spina dalla presa di corrente. Non mettere mai in funzione l'apparecchio difettoso. Le riparazioni possono essere effettuate esclusivamente dai Centri di Assistenza Autorizzati. Si declina ogni responsabilità per eventuali danni derivanti da interventi di riparazione eseguiti in modo non corretto.

In caso di incendio utilizzare estintori ad anidride carbonica (CO2). Non utilizzare acqua o estintori a polvere.

1	Cassetto raccoglifondi	16	Contenitore caffe in granì
2	Vasca raccogligocce	17	Leva di regolazione del grado di macinatura
3	Griglia appoggiatazze
4	Interruttore generale	18	Leva di dosaggio del caffe
5	Cavo d'alimentazione	19	Sportello di servizio
6	Erogatore del caffe	20	Imbuto di riempimento
7	Tubo vapore / acqua calda con protezione antiustioni	21	Maniglia del gruppo erogatore
		22	Gruppo erogatore
8	Pannello di dato	23	Cassetto per residui di caffe
9	Rubinetto vapore	24	Supporto girevole
10	Piastra scaldatazze	25	Cappuccinatore
11	Serbatoio acqua	26	Tubo di aspirazione
12	Coperchio del serbatoio acqua	27	Erogatore
13	Indicatore del livello acqua	28	Pomellino di regolazione del cappuccinatore
14	Contenitore per caffe in polvere con coperchio
15	Coperchio contentatore caffe in granì	29	Coperchio del cappuccinatore

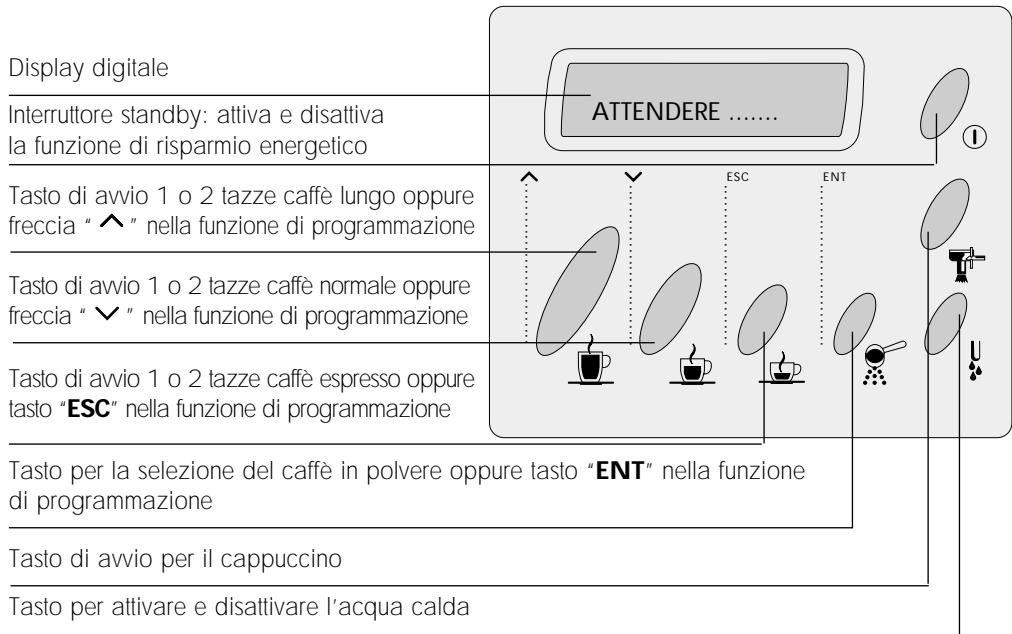

Descrizione del pannello di lavoro

Installazioni

L'imballo originale è particolarmente robusto ed adatto per le spedizioni postali. Conservarlo per rispedire la macchina, in caso di necessità, al fornitore.

Prima d'installare la macchina, attenersi alle norme di sicurezza indicate a pagina 11.

Utilizzare preferibilmente la macchina con il supporto girevole (24). Durante l'installazione accertarsi che quello accessorio sia innestato nel punto previsto situato sul fondo.

Allacciamento alla rete elettrica

Attenzione: la corrente elettrica può essere mortale! Attenersi pertanto scrupolosamente alle norme di sicurezza.

La macchina da caffè deve essere allacciata ad una presa per corrente alternata. La tensione deve corrispondere a quella indicata sulla targhetta dell'apparecchio.

Non usare mai cavi di alimentazione difettosi o danneggiati! Per la sostituzione rivolgersi ad un Centro Assistenza Autorizzato poiché è necessario un utensile speciale!

Usare una prolunga solo dopo essersi accertati che essa sia in condizioni perfette. La prolunga deve avere una sezione minima di 1 mm² ed essere dotata di spina e presa tripolari.

Messa in funzione e impiego

Non mettere mai le parti sotto tensione a contatto con l'acqua: può generarsi un corto circuito! Il vapore e l'acqua calda possono provocare ustioni. Non dirigere mai il getto del vapore o dell'acqua calda verso parti del corpo; manipolare con precauzione il tubo vapore/acqua calda e la piastra scaldatazze: pericolo di ustioni!

Mai mettere in funzione la macchina senza acqua e senza caffè in grani.

Togliere il misurino, il pennello e la chiave del gruppo erogatore dal cassetto raccoglifondi (1) e sistemarli a portata di mano.

Svolgere per la lunghezza necessaria il cavo di alimentazione (5), estraendolo dal lato posteriore della macchina.

30

Togliere il coperchio (15), riempire il contenitore con caffè in grani (300 g circa) e poi riporre il coperchio nella sua posizione. Regolare il grado di macinatura mediante la levetta (17), posizionandola sulla posizione "5" della scala graduata.

Non introdurre mai nel contenitore sostanze diverse dal caffè in grani. Si potrebbero causare gravi danni alla macchina!

Prima di versare il caffè in grani nel relativo

contenitore, verificare che il contenitore del caffè in polvere (14) sia chiuso per evitare che i chicchi possano finirvi dentro. Si potrebbero causare gravi danni alla macchina!

Togliere il serbatoio acqua (11) dalla macchina, levarne il coperchio (12) e riempirlo con acqua fresca (2,4 litri circa). Una valvola sul fondo del serbatoio impedisce la fuoriuscita dell'acqua.

Prima di installare il serbatoio acqua nella macchina, controllare che sia montato il coperchio del contenitore caffè in grani.

Reintrodurre il serbatoio acqua munito del relativo coperchio. Eseguire una leggera pressione che consentirà l'apertura automatica della valvola.

Evitare di immettere nel serbatoio una quantità eccessiva d'acqua.

Immettere nel serbatoio sempre e solo acqua fresca: acqua calda o altri liquidi possono danneggiare il serbatoio. Evitare assolutamente di impiegare acqua addizionata con anidride carbonica.

Non mettere in funzione la macchina senza acqua: accertarsi prima che nel serbatoio vi sia acqua sufficiente!

Innestare la spina nella presa e premere l'interruttore generale. Sul display apparirà il messaggio:

"ATTENDERE."

Se sul display apparisse il messaggio

RISPARMIO ENERGIA

disattivare la funzione di risparmio energetico premendo il tasto ① "Standby".

Caricamento del circuito

Orientare il tubo vapore / acqua calda sulla vasca raccogligocce (2). Mettere una tazza o un recipiente adatto sotto il tubo e premere il tasto "acqua calda". La pompa si avvia automaticamente. Attendere finché l'acqua fuoriesce con getto regolare, quindi premere nuovamente il tasto dell'acqua calda. Il circuito è così caricato e la macchina è pronta per l'uso. Sul display appare il messaggio:

"SELEZ. FUNZIONE "PRONTO X L'USO"

Importante: Il caricamento del circuito è da eseguirsi preliminarmente alla prima messa in funzione, dopo un periodo prolungato di inattività, se il serbatoio acqua è stato vuotato completamente o se si verificano malfunzionamenti della pompa.

Nei casi in cui il caricamento del circuito si rende necessario e durante l'esecuzione della stessa operazione, sul display appare il messaggio:

"CARIC. CIRCUITO"

Programmazione della macchina

32

Per accedere alla funzione di programmazione, premere il tasto ENT (caffè in polvere) a

macchina accesa e tenerlo premuto fino a quando sul display non appaiono le prime due righe della funzione:

"LINGUA"

"RISCIACQUO"

Selezione della lingua

Premendo i tasti portare l'asterisco sulla voce "LINGUA" e selezionarla con il tasto ENT. Sul display appare:

LINGUA

ITALIANO

Alla fine della riga appare un asterisco lampeggiante che può essere spostato verso l'alto o verso il basso tramite le frecce CV (A caffè lungo e V caffè normale)

Se l'asterisco è sul primo menu, premendo il tasto V, l'asterisco si sposta sul secondo menu e viceversa.

In sequenza appariranno sul display i seguenti punti:

LINGUA

PROG. ACQUA

RISCIACQUO

PROG. CAPPUC.

DUREZZA ACQUA

TOTALE CAFFE

SCALDATAZZE

DECALCIFIC.

TEMP. C. LUNGO

SEGN. DECALC.

TEMP.CAFFE

TEMPORIZZAT

TEMP. ESPRESSO

VENDING

PREINFUSION

CICLO DI LAVAGGIO

PREMACINATURA

ATTACCO IDRICO

Per uscire dalla funzione di programmazione, premere il tasto ESC (Espresso). La macchina è nuovamente in funzionamento normale.

Selezione dei singoli menu

Con i tasti ▲ ▼ si selezionano i singoli menu e con il tasto ENT si attiva la selezione prescelta. All'interno di un menu è poi possibile modificare l'impostazione con i tasti ▲ ▼. Premendo il tasto ENT si memorizza la programmazione desiderata (ad esempio "ATTIVATA" per la piastra scaldatazze).

Se si è modificato erroneamente un valore premendo i tasti ▲ ▼, si può uscire dal menu premendo il tasto ESC (Espresso) senza che il nuovo valore venga memorizzato.

Con i tasti ▲ ▼ il valore può essere modificato: "ITALIANO", "FRANÇAIS", "DEUTSCH", "NEERLANDAIS", "ESPÁNOL", "ENGLISH".

Funzione di risciacquo

Se la funzione di risciacquo è attivata, la macchina da caffè, appena viene accesa dopo un periodo di inattività, inizia automaticamente un risciacquo con acqua alle parti interessate all'erogazione del caffè. Premendo i tasti ▲ ▼ portare l'asterisco sulla voce "RISCIACQUO" e selezionarla con il tasto ENT.

Sul display appare:

"RISCIAICQUO

"ATTIVATA

Con i tasti 空 si possono modificare i valori impostati: attivata, disattivata.

Regolazione della durezza dell'acqua

Per regolare il grado di durezza dell'acqua è necessario eseguire l'opportuno test di verifica impiegando l'apposita striscia in dotazione. Immergere brevemente (per 1 secondo) la striscia nell'acqua, scuoterne via l'eccesso d'acqua ed attendere un minuto circa per rilevare il risultato.

Premendo i tasti 空 portare l'asterisco sulla voce "DUREZZA ACQUA" e selezionarla con il tasto ENT.

Sul display appare:

"DUREZZA ACQUA

"DUREZZA 3

1

1

In funzione dei risultati ottenuti nel test e premendo i soliti tasti , si possono poi selezionare i seguenti valori:

"TEMP. ESPRESSO

"MEDIA

DUREZZA 4 (dura)

DUREZZA 3 (media)

DUREZZA 2 (dolce)

DUREZZA 1 (molto dolce)

Attivazione della piastra scaldatazze

La ROYAL COFFEE BAR è munita di una comoda piastra scaldatazze che si può, eventualmente, disattivare.

Premendo i tasti portare l'asterisco sulla voce "SCALDATAZZE" e selezionarla con il tasto ENT.

Sul display appare:

"SCALDATAZZE "ATTIVATA

Con i soliti tasti la funzione si può modificare: "ATTIVATA", "DISATTIVATA".

Selezione della temperatura

La ROYAL COFFEE BAR consente di eseguire una precisa regolazione della temperatura del caffè.

Premendo i tasti portare l'asterisco su una delle voci "TEMP. C. LUNGO", "TEMP.

CAFFÈ" o "TEMP. ESPRESSO" e selezionarla con il tasto ENT.

Sul display appare, in funzione della scelta eseguita:

"TEMP.C.LUNGO" "MEDIA"

"TEMP.CAFFÈ" "MEDIA"

Con i soliti tasti si possono poi selezionare i seguenti valori:

"MINIMA", "BASSA", "MEDIA", "ALTA" O "MASSIMA".

Funzione di preinfusione

Attivando questa funzione si interrompe brevemente il funzionamento della pompa durante l'erogazione del caffè ottenendo, conseguentemente, un maggior sfruttamento della polvere.

Premendo i tasti portare l'asterisco sulla voce "PREINFUSIONE" e selezionarla con il tasto ENT.

Sul display appare:

"PREINFUSIONE" "ATTIVATA"

Con i soliti tasti la funzione si può modificare: "ATTIVATA", "DISATTIVATA" o "LUNGA" (in quel caso la sosta della pompa è maggiore).

Funzione di premacinatura

Attivando questa funzione si ottiene una macinatura ogni volta che il dosatore è vuoto. È quindi sempre pronta una porzione di caffè macinato che consente di risparmiare tempo nei casi di impieghi frequenti della macchina. Questa funzione è invece sconsigliata negli altri casi per gli svantaggi che derivano dall'impiego del caffè macinato all'istante e, quindi, fresco.

Premendo i tasti portare l'asterisco sulla voce "PREMACINATURA" e selezionarla con il tasto ENT.

Sul display appare:

"PREMACINATURA" "ATTIVATA"

Con i soliti tasti \(\wedge \vee\) la funzione si può modificare: "ATTIVATA" o "DISATTIVATA".

"TOTALE CAFFE" e selezionarla con il tasto ENT.

Sul display appare:

Programmazione dell'acqua calda

Se questa funzione è attivata, viene erogata costantemente la quantità di acqua impostata.

Se questa funzione è invece disattivata, viene erogata acqua calda fino a quando l'utente non interrompe l'erogazione. La quantità di acqua calda può essere programmata soltanto nel caso di programmazione attiva.

Premendo i tasti \(\wedge \vee\) portare l'asterisco sulla voce "PROG. ACQUA" e selezionarla con il tasto ENT.

Sul display appare:

"PROG. ACQUA "ATTIVATA

Questo valore non si può modificare. Abbandonare il menu premendo i tasti ENT o ESC.

Decalcificazione

Premendo i tasti portare l'asterisco sulla voce "DECALCIFIC." e selezionarla con il tasto ENT. Sul display appare:

"DECALCIFIC.

Per la procedura di decalcificazione vedere alla pagina 28.

Con i soliti tasti \(\wedge \vee\) la funzione si può modificare: "ATTIVATA" o "DISATTIVATA".

Programmazione del cappuccino

Se questa funzione è attivata, viene erogata costantemente la stessa quantità di cappuccino. Se questa funzione è invece disattivata, viene preparato il cappuccino fino a quando l'utente non interrompe l'erogazione. La quantità di cappuccino può essere programmata soltanto nel caso di programmazione attiva. Premendo i tasti Δ ∨ portare l'asterisco sulla voce "PROG. CAPPUC." e selezionarla con il tasto ENT.

Sul display appare:

"PROG.CAPPUC." "ATTIVATA"

Temporizzatore

Selezionando questa funzione si può spegnere automaticamente la macchina, per risparmiare energia, dopo un determinato periodo di tempo. È possibile raggiungere una impostazione massima di 12 ore sommando frazioni di 15 minuti. Il tempo viene considerato partendo dall'ultima erogazione effettuata e, se si imposta il valore 0:00, la funzione non viene attivata.

Premendo i tasti portare l'asterisco sulla voce "TEMPORIZZAT." e selezionarla con il tasto ENT.

Sul display appare:

"RISP. ENERGIA" "DOPO 0:00"

Impostare il tempo desiderato premendo i soliti tasti ◁ e confermare il valore con il tasto ENT.

Con i soliti tasti ∧ ∨ la funzione si può modificare: "ATTIVATA" o "DISATTIVATA".

Trascorso il tempo impostato, sul display appare:

Contatore caffè

"RISPARMIO" "ENERGIA"

Premendo i tasti Δ ∨ portare l'asterisco sulla voce

La macchina si spegne e potrà essere riattivata premendo l'apposito tasto ① "standby".

Funzioni per il Vending

La ROYAL COFFEE BAR è dotata di un contatore che, rilevando le varie erogazioni, consente l'analisi statistica della caffettiera. La macchina dispone inoltre di un ulteriore contatore che, dopo un certo numero, può bloccare le erogazioni. Queste funzioni sono vincolate da un codice di accesso.

Premendo i tasti ▲▼ portare l'asterisco sulla voce

"VENDING" e selezionarla con il tasto ENT.

Appare un sottomenu dal quale è possibile scegliere una delle voci che seguono tramite i soliti tasti.

Sul display appare:

"CODICE " ""

Programmazione del codice

L'accesso ai contatori della macchina è protetto da un codice che è da digitare, per ogni sessione di programmazione, prima di poter eseguire

eventuali modifiche. Una volta inserito il codice si possono, infatti, eseguire le varie modifiche senza dover ridigitare il codice fino a quando non si esce dalla funzione di programmazione.

La macchina viene fornita priva di codice: per la relativa programmazione procedere nel seguente modo:

Premendo i tasti ▲▼ portare l'asterisco sulla voce

"VENDING" e selezionarla con il tasto ENT.

Sul display apparirà il seguente messaggio:

Sul display apparirà il messaggio:

"CAMB.COD. " 0....

Premendo i tasti si inserisce il numero che si vuole impostare nel primo carattere e si conferma la scelta con il tasto ENT. Il numero inserito viene memorizzato ed il cursore si sposta automaticamente sul carattere successivo.

Dopo aver inserito completamente il nuovo codice è necessario memorizzarlo.

Sul display apparirà il messaggio:

"COD. NUVO=... " "MEMORIZZ. NO "

Premendo i tasti scegliere se memorizzare il codice: SI o NO.

Inserimento del codice

Per inserire il codice premere i tasti portando l'asterisco sul contatore da modificare e selezionarlo con il tasto ENT.

Sul display apparirà il seguente messaggio:

"COD. NUovo 0...

Premendo i tasti si inserisce il numero che si vuole impostare nel primo carattere e si conferma la scelta con il tasto ENT. Il numero inserito viene memorizzato ed il cursore si sposta automaticamente sul carattere successivo.

Se si è inserito un codice errato, per due secondi si leggerà sul display il messaggio:

"CODICE NON VAL "

Dopo la digitazione di tre codici errati, l'inserimento viene bloccato.

Modifica del contatore

Contatore caffè lungo

Il contatore indica la quantità di caffè lungo erogato a partire dall'ultimo azzeramento.

Dal menu VENDING, premendo i tasti ∧ ∨ portare l'asterisco sul menu CAFFÈ LUNGO e confermare con il tasto ENT.

Con i soliti tasti ∧ ∨ si può modificare il valore indicato (per eseguire l'azzeramento del contatore, ad esempio) e con il tasto ENT si memorizza il nuovo valore. Premendo il tasto ESC si interrompe invece l'inserimento del nuovo valore e, di conseguenza, si mantiene la precedente impostazione del contatore.

Contatore caffè

Il contatore indica la quantità di caffè normale erogato a partire dall'ultimo azzeramento.

Dal menu VENDING, premendo i tasti ∧ ∨ portare l'asterisco sul menu CAFFÈ e confermare con il tasto

ENT.

Con i soliti tasti ∧ ∨ si può modificare il valore indicato (per eseguire l'azzeramento del contatore, ad esempio) e con il tasto ENT si memorizza il nuovo valore. Premendo il tasto ESC si interrompe invece l'inserimento del nuovo valore e, di conseguenza, si mantiene la precedente impostazione del contatore.

Contatore caffè espresso

Il contatore indica la quantità di caffè espresso erogato a partire dall'ultimo azzeramento.

Dal menu VENDING, premendo i tasti ∧ ∨ portare l'asterisco sul menu ESPRESSO e confermare con il tasto ENT.

Con i soliti tasti si può modificare il valore indicato (per eseguire l'azzeramento del contatore, ad esempio) e con il tasto ENT si memorizza il nuovo valore. Premendo il tasto ESC si interrompe invece l'inserimento del nuovo valore e, di conseguenza, si mantiene la precedente impostazione del contatore.

Contatore erogazione acqua calda

"EROG.ACQUA "TOTALE 0

Il contatore indica la quantità di acqua calda (in ml) erogata a partire dall'ultimo azzeramento.

Dal menu VENDING, premendo i tasti portare l'asterisco sul menu EROGAZ. ACQUA e confermare con il tasto ENT.

Con i soliti tasti 巧 si può modificare il valore indicato (per eseguire l'azzeramento del contatore, ad esempio) e con il tasto ENT si memorizza il nuovo valore. Premendo il tasto ESC si interrompe l'inserimento del nuovo valore e, di conseguenza, si mantiene la precedente impostazione del contatore.

Contatore

"CONTATORE "BLOCCO 0

Questa funzione consente di bloccare l'erogazione del caffè, e non quella di acqua calda, vapore e cappuccino, dopo un determinato numero di cicli e cui si possono servire, ad esempio, per programmare gli interventi di manutenzione dell'apparecchio.

Se viene inserito il valore 0 la funzione è disattivata.

Dal menu VENDING, premendo i tasti portare l'asterisco sul menu CONTATORE e confermare con il tasto ENT.

Con i soliti tasti 巧 si può modificare il valore indicato (per fissare un nuovo limite di intervento, ad esempio) e con il tasto ENT si memorizza il nuovo valore. Premendo il tasto ESC si interrompe invece l'inserimento del nuovo valore e, di conseguenza, si mantiene la precedente impostazione del contatore. Al raggiungimento del limite impostato, l'erogazione del caffè si blocca e sul display appariranno alternativamente le seguenti scritte:

"EROG.CAFFE "BLOCCATA

"SELEZ. FUNZIONE "PRONTO X L'USO

Con il tasto cappuccino si possono azzerare i contatori.

Ciclo di lavaggio

L'apparecchio è dotato di un programma di lavaggio che completa il lavaggio usuale, quotidiano e settimanale. Questo programma, se utilizzato regolarmente, permette di eliminare efficacemente l'untuosità del caffè in parti non accessibili e previene alterazioni nel gusto del caffè.

A seconda dell'impiego dell'apparecchio, se ne consiglia il lavaggio mensile o al massimo dopo 250 tazzine di caffè. Il programma di lavaggio dura circa 5 minuti, ed è suddiviso in 4 cicli, compreso il risciacquo con acqua fresca. Tra i cicli ci sono delle brevi pause di circa 40 secondi.

Il programma di lavaggio non va mai interrotto.

Importante: prima della messa in funzione del programma di lavaggio, riempire sempre il serbatoio dell'acqua completamente e porre un contenitore capiente (min. 1 litro di contenuto) sotto l'erogatore di caffè (l'erogatore è regolabile in altezza o comunque molto utile per la pulizia). Per il lavaggio è necessario circa 1 litro d'acqua (incluso il risciacquo). Svuotare il contenitore di tanto in tanto.

Usando i tasti freccia portare l'asterisco alla voce di menu' "CICLO LAVAGGIO". Per attivare la voce utilizzare il tasto ENT. Sul display appare:

"CICLO LAVAGGIO"

Con questa funzione si dà inizio ad un ciclo di lavaggio con acqua alle parti interessate all'erogazione del caffè. Il ciclo di lavaggio sarà terminato quando sul display apparirà:

"SELEZ. FUNZIONE" "PRONTO X L'USO"

Attacco idrico

La ROYAL COFFEE BAR è dotata di un attacco per il collegamento alla rete idrica (53).

Collegare la caffettiera ad una conduttura di distribuzione di acqua potabile avente pressione compresa tra 1,5 e 8 bar.

Servirsi per quello di un tubo di carico di adeguate caratteristiche e collegarlo al manicotto da G3/4" posto nella parte posteriore della carcassa.

Importante:

Si consiglia di alimentare la caffettiera con acqua trattata per mezzo di un dispositivo di decalcificazione, soprattutto in caso di acqua ad alto contenuto di sali di calcio e magnesio (DUREZZA 4 acqua dura).

Premendo i tasti freccia portare l'asterisco sulla voce "ATTACCO IDRICO" e confermare con il tasto ENT

Sul display appare:

"ATTACCO IDRICO" ATTIVATA

Con i soli tasti la funzione si può modificare "ATTIVATA o DISATTIVATA".

Se la funzione attacco idrico è attivata, uscendo alla funzione di programmazione, la caffettiera visualizza sul display il seguente messaggio:

"VUOT. SERB. ACQUA"

Vuotando il serbatoio e posizionandolo nuovamente nella sua sede, sul display apparirà il seguente messaggio:

"SELEZ. FUNZIONE" PRONTO PER L'USO

Da quel momento è possibile utilizzare l'attacco rete idrico.

Se la funzione rete idrica è disattivata, la caffettiera utilizzerà come scorta quella contenuta nel serbatoio acqua della caffettiera.

Importante: alla prima messa in funzione

della caffettiera, se si passa in modo di programmazione dal serbatoio acqua all'attacco idrico, si dovrà procedere al CARICAMENTO CIRCUITO; come descritto a pagina 14.

Per procedere alla DECALCIFICAZIONE si dovrà impostare:

"ATTACCO IDRICO" DISATTIVATA

Per la procedura di decalcificazione vedere alla pagina 28.

Dosaggio del caffè da macinare

La leva di dosaggio (18) permette di selezionare la quantità di caffè da macinare da 6 a 9 grammi. Posizionare la leva (18) sulla posizione desiderata.

Consigli e raccomandazioni

Inattività prolungata

Dopo un prolungato periodo di inattività, per ragioni igieniche, si consiglia di risciacquare a fondo il circuito.

Mettere una tazza sotto il tubo vapore / acqua calda (7) e, premendo il tasto acqua calda, riempirla di acqua.

Preriscaldamento delle tazze

Le tazze possono essere preriscaldate disponendole sull'apposita piastra scaldatazze.

Controllo della temperatura

All'accensione della macchina appare sul display il messaggio:

"ATTENDERE. . . . . . . "

Non appena raggiunta la temperatura necessaria, sul display appare invece:

"SELEZ. FUNZIONE "

"PRONTO X L'USO "

In caso di macinatura troppo grossa, correggere su un valore più basso (ad es. da 5 a 3). Nel caso contrario, correggere invece su un valore più alto (ad es. da 5 a 7).

Mancanza caffè nel contenitore caffè in grani

Quando finisce il caffè in grani, il macinacaffè si arresta e sul display appare la segnalazione:

"MANCA CAFFÈ"

Riempire il contenitore e riavviare il ciclo.

Mancanza acqua nel serbatoio

Quando finisce l'acqua, il programma si ferma automaticamente e sul display appare la segnalazione:

"MANCA ACQUA"

Riempire il serbatoio e riavviare il ciclo.

Riempimento cassetto raccoglifondi

Quando nell'apposito cassetto ci sono 30 fondi, sul display appare il seguente messaggio:

"VUOTARE FONDI"

"PRONTO PER L'USO"

La macchina non si arresta: estrarre il contenitore e vuotarlo.

Regolazione della macinatura

Se l'erogazione del caffè è troppo veloce, in caso di macinatura troppo grossa, o se fuoriesce a gocce, nel caso di macinatura troppo fine, occorre regolare il grado di macinatura del macinacaffè la cui posizione iniziale consigliata è quella coincidente con il punto 5.

La regolazione del macinacaffè deve essere eseguita unicamente quando quest'ultimo è in funzione. Evitare, se possibile, la regolazione estrema nella posizione 1. In alternativa, provate preferibilmente un'altra miscela di caffè, poiché non tutte le miscele producono risultati analoghi.

Miscele di caffè

Accertarsi che il caffè sia fresco e utilizzare una miscela per caffè espresso.

Per ottenere un espresso forte e aromatico, usare le miscele speciali per macchine da espresso e le apposite tazzine con pareti spesse.

Conservare il caffè al fresco, in un contenitore chiuso ermeticamente.

Durata di funzionamento

La macchina da caffè può rimanere accesa per l'intera giornata. In quel caso consigliamo di attivare la funzione di risparmio energetico premendo il tasto standby. Programmando opportunamente il temporizzatore, questa operazione è automatica: vedere al proposito a pagina 16.

Nel caso di inattività prolungata consigliamo invece di spegnere la macchina premendo l'interruttore generale (4): una volta riaccesa, sarà pronta in meno di due minuti.

Spegnimento della macchina

Spegnere la macchina soltanto quando sono concluse la preparazione automatica del caffè o le altre erogazioni possibili.

Erogazione

Livello di riempimento delle tazze

Con questa macchina potete dosare con precisione la quantità di caffè in funzione delle tazze impiegate. Con i tre tasti di selezione, si sceglie la quantità desiderata. Sul display appariranno i messaggi corrispondenti.

Per programmare il livello di riempimento delle tazze, è necessario tenere premuto il corrispondente tasto di selezione fino ad ottenere la quantità di caffè desiderata (massimo 250 ml circa). Durante questa operazione sul display appare il seguente messaggio:

"1 ESPRESSO"

PROGRAMMAZ. DOSE

La caffettiera considera automaticamente le quantità necessarie per preparare due tazze.

Attenzione! Se la funzione di preinfusione è attivata, durante la regolazione del livello di riempimento delle tazze mantenere premuto il tasto selezionato anche durante la pausa della pompa e fino al raggiungimento della quantità desiderata.

Doppia porzione di caffè o 2 tazze

Premendo due volte in successione uno dei tre tasti di selezione, prima che inizi l'erogazione del caffè, la macchina prepara una doppia porzione di caffè.

Macinatura del caffè

34

Questa macchina macina per ogni tazza da erogare una porzione di caffè fresco: nel caso delle due tazze, infatti, macina due porzioni, una dopo l'altra, conservando la qualità ottimale del caffè.

Regolare il grado di macinatura come indicato a pagina 22.

La regolazione del macinacaffè deve essere eseguita unicamente quando quest'ultimo è in funzione.

Erogazione del caffè

In funzione delle necessità, mettere una o due tazze già preriscaldate sulla griglia appoggiatazze (3) in corrispondenza dell'erogatore (6). Premere il tasto di selezione corrispondente: la macchina eroga automaticamente il caffè prescelto.

Nel caso sia stata selezionata una quantità eccessiva di acqua, l'erogazione può essere interrotta premendo uno dei tasti di selezione del caffè. Se è stata selezionata la funzione del doppio caffè, interrompendo la prima erogazione si annulla la seconda.

Impiego del caffè in polvere

Accertarsi di usare solo caffè macinato con grado di macinatura media (del tipo del premacinato commerciale reperibile nei negozi). Non versare mai in quel contenitore (14) caffè in grani o solubile.

Versare nel contenitore il caffè premacinato immediatamente prima di preparare il caffè: anche in quel caso, per ottenere migliori risultati, la miscela dovrà essere assolutamente fresca.

La qualità del caffè macinato degrada velocemente!

35

Importante!

Versare una sola porzione di caffè macinato nell'apposito contenitore (14) riempiendo fino all'orlo il misurino allegato!

Per l'erogazione premere il tasto caffè in polvere e poi il tasto di selezione corrispondente alla quantità desiderata (caffè lungo, caffè, espresso) per una sola tazza.

Importante! Con questa funzione non è possibile eseguire il doppio ciclo di caffè.

Nel caso sia stata selezionata una quantità eccessiva di acqua, l'erogazione può essere interrotta premendo uno dei tasti di selezione del caffè.

Erogazione di acqua calda

L'erogazione dell'acqua calda è ottenuta sfruttando un circuito idrico che garantisce la giusta temperatura ed un gusto neutro per la preparazione di tè, brodo, tisane, ecc.

Premendo il tasto dell'acqua calda apparirà sul display il seguente messaggio:

"EROGAZ. ACQUA

Se durante l'erogazione dell'acqua calda la relativa programmazione è attivata, viene erogata la sola quantità programmata. Nel caso contrario, l'erogazione deve essere invece fermata premendo nuovamente il tasto di selezione al raggiungimento della quantità desiderata.

Per programmare la quantità di acqua calda è necessario tenere premuto il relativo tasto di selezione fino al raggiungimento della quantità desiderata.

Attenzione: L'acqua calda può essere programmata solo se la relativa funzione di programmazione è attivata (vedere a pagina 17).

Durante la fase di programmazione appare sul display il seguente messaggio:

"EROGAZ. ACQUA"

"PROGRAMMAZ. DOSE"

36

Inserire il bicchiere o la tazza sotto il tubo vapore / acqua calda (7) e premere il tasto di selezione dell'acqua calda. L'erogazione si avvia automaticamente.

Erogazione di vapore

Il vapore prodotto con la macchina serve per scaldare latte o altre bevande.

Ricordarsi sempre di pulire con uno straccio umido il tubo al termine dell'erogazione. I residui, specialmente di latte, si eliminano con difficoltà.

Girando la manopola per il vapore (9) sul display apparirà il seguente messaggio:

"VAPORE"

Orientare il tubo vapore / acqua calda (7) sulla griglia appoggiatazze (3) e aprire leggermente la manopola (9) in senso antiorario.

Far fuoriuscire tutta l'acqua residua dal beccuccio, orientarlo verso l'esterno ed immergerlo in profondità nel liquido da riscaldare.

37

Aprire lentamente la manopola per il vapore; fino a portarla a battuta e riscaldare il liquido compiendo movimenti circolari del contenitore.

Quando il liquido è stato riscaldato, richiudere la manopola e pulire subito il tubo con un panno umido.

Attenzione: Il tubo brucia, pericolo di ustioni!

Cappuccino

senza problemi un vero cappuccino utilizzando l'apposito cappuccinatore.

Premendo il tasto del cappuccino, sul display apparirà il seguente messaggio:

"CAPPUCCINO"

Se durante l'erogazione del cappuccino la relativa programmazione è attivata, viene erogata la sola quantità programmata. Nel caso contrario, l'erogazione deve essere fermata premendo nuovamente il tasto di selezione al raggiungimento della quantità di cappuccino desiderata.

Per programmare la quantità di cappuccino è necessario tenere premuto il relativo tasto di selezione fino al raggiungimento della quantità desiderata.

Attenzione: La quantità di cappuccino può essere programmata solo se la relativa funzione di programmazione è attivata (vedere a pagina 17).

38

Per l'erogazione del cappuccino, introdurre il tubo di aspirazione (26) del cappuccinatore (25) in un cartone di latte o in un altro contenitore. Per evitare la deformazione del cartone del latte, eseguire in alto un foro per permettere all'aria di entrare.

Mettere la tazza sotto l'erogatore (27) e premere il tasto per il cappuccino.

La regolazione dell'erogazione del cappuccino può essere effettuata ruotando l'apposita valvola dell'aria (28).

Nota: Utilizzare preferibilmente latte a basso contenuto di grassi (1,5%).

Per un'ottimale erogazione del cappuccino non azionare il vapore (9).

Pulizia del cappuccinatore

Fare aspirare al cappuccinatore un contenitore pieno di acqua dopo l'erogazione di

cappuccino: in questo modo si otterrà la perfetta pulizia.

Dispositivi di sicurezza

Spegnimento automatico

A sportello di servizio aperto, la macchina si spegne automaticamente e non può funzionare. Con il gruppo erogatore non inserito, è invece possibile la sola erogazione di acqua e vapore.

Controllo elettronico della mancanza del caffè

Quando termina il caffè in grani, la macinatura si arresta automaticamente dopo circa 20 secondi. Riempire il contenitore con caffè in grani seguendo le istruzioni riportate a pagina 13.

Controllo elettronico della mancanza di acqua

La macchina si arresta automaticamente non appena il contenuto del serbatoio acqua è sceso tutto al livello minimo verificato con l'apposito indicatore (13).

Riempire il serbatoio seguendo le istruzioni riportate a pagina 14.

Controllo elettronico della temperatura

Questa regolazione garantisce la giusta temperatura per la preparazione di caffè, acqua calda e vapore.

Grazie al termostato di sicurezza ed alla protezione antisurriscaldamento, la preparazione del caffè si interrompe automaticamente se la temperatura è troppo alta.

Protezione contro le impurità del caffè in grani

Anche il caffè in grani più selezionato può contenere impurità di vario genere (sassolini, parti di metallo, ...).

Per evitare danni al macinacaffè, quest'ultimo è dotato di una protezione contro le impurità.

Se una di queste cade nel macinacaffè, la sua presenza è segnalata da un rumore particolare: spegnere subito la macchina!

In ogni caso la macinatura si fermerà nel giro di 20 secondi grazie all'apposito controllo elettronico.

Importante: Per non rischiare di danneggiare il motore del macinacaffè, non rimettere in funzione la macchina prima di aver eliminato il corpo estraneo.

Procedere come indicato a pagina 27, ai punti 45 - 49.

Pulizia e manutenzione

Pulizia generica

Una macchina da caffè tenuta sempre ben pulita ed in ordine vi garantirà un caffè di qualità ottimale e durerà più a lungo.

Prima di procedere alla pulizia della macchina, spegnere l'interruttore generale, estrarre la spina dalla presa di corrente ed aspettare che si raffreddi.

Non immergere la macchina in acqua o in altri liquidi: si potrebbe danneggiare!

Non lavare parti della macchina nella lavastoviglie!

Asciugare sempre a mano i componenti della macchina, senza inserirli nel forno o nel forno a microonde!

Serbatoio acqua, vasca raccogligocce, cassetto raccoglifondi ed erogatore caffè 39

Per mantenere puliti il vano di servizio ed il gruppo erogatore (22), raccomandiamo di vuotare ogni giorno, dopo l'uso, il contenitore raccoglifondi (1).

Serbatoio acqua (11), vasca raccogligocce (2), griglia appoggiatazze (3) e contenitore raccoglifondi (1) sono da lavare periodicamente con un detergente non abrasivo e da asciugare con cura.

L'erogatore del caffè (6) può essere estratto per eseguirne la pulizia. Allentare le viti zigrinate e risciacquarlo accuratamente con acqua calda.

Di tanto in tanto pulire l'esterno della macchina con un panno umido e poi asciugare.

Quando è necessario, pulire il contenitore del caffè in polvere (14) con il pennello in dotazione.

Gruppo erogatore

Il gruppo erogatore (22) deve essere pulito ogni volte che si riempie il contenitore di caffè in grani, in ogni caso, almeno una volta alla settimana.

Spegnere la macchina ed aprire lo sportello di servizio (19). Togliere il contenitore per i fondi di caffè (1).

Estrarre il gruppo erogatore (22) tenendolo per l'apposita maniglia e premendo brevemente sul tasto PRESS.

Il gruppo erogatore deve essere lavato solo con acqua calda senza detergente.

Assicurarsi di eliminare ogni residuo di caffè

dalle due docce in acciaio: quella superiore si può estrarre svitando con cura ed in senso antiorario il perno in plastica con l'apposito attrezzo in dotazione.

Asciugare con cura tutte le parti del gruppo erogatore, rimontare il tutto e riavvitare con cura la vite con l'aiuto della chiave.

Estrarre alla macchina il cassetto per residui di caffè (23) per la pulizia. Utilizzare solo detergenti non abrasivi.

Pulire accuratamente il vano di servizio e reinserire il cassetto per residui di caffè.

Tenendolo per l'apposita maniglia, reintrodurre il gruppo erogatore nella macchina fino ad ottenerne l'innesto. Chiudere lo sportello di servizio e reinserire il contenitore raccogli fondi.

Evitare assolutamente di premere sul testo "PRESS" quando si inserisce il gruppo erogatore: si potrebbero arrecare danni irreparabili all'apparecchio!

Attenzione: Se il gruppo erogatore non è inserito correttamente, sul display apparirà il seguente messaggio:

"MANCA GRUPPO"

La macchina non può erogare caffè.

Macinacaffè

Mai immettere acqua nel macinacaffè: si potrebbero arrecare danni irreparabili all'apparecchio!

Eseguire periodicamente la pulizia del contenitore caffè in grani; questa operazione è riservata ad un tecnico qualificato!

Estrarre la spina di alimentazione della macchina dalla presa di corrente.

Togliere tutti i grani di caffè dal contenitore e allentare le due viti di fissaggio. Ora il contenitore può essere rimosso per essere ripulito.

Tirare con precauzione verso l'alto la leva di regolazione annotandosi il grado di macinatura selezionato.

Far ruotare in senso antiorario l'anello di regolazione fino a far coincidere i riferimenti blu.

Ora è possibile estrarre l'anello di macinatura, tirandolo verso l'alto ed agendo con movimenti leggeri.

Ripulire con il pennello in dotazione e con un aspirapolvere tutta la zona del macinacaffè e l'anello di macinatura.

Procedere con la massima cautela cercando di non modificare le posizioni dei riferimenti.

Eseguire la sequenza inversa per riassemblare il macinacaffè. Se l'anello di regolazione si è spostato durante la pulizia, ruotarlo fino a far coincidere il riferimento blu con uno dei tre incavi. Inserire quindi l'anello di macinatura assicurandosi che i riferimenti blu coincidano.

Far ruotare in senso orario l'anello di regolazione fino a far coincidere i riferimenti rossi.

Innestare la leva di regolazione sull'anello cercando di farla coincidere con la posizione del grado di macinatura precedentemente annotata.

Cappuccinatore

Per una pulizia veloce del cappuccinatore, immergere di tanto in tanto il tubo di aspirazione in acqua calda e farne fuoriuscire una quantità sufficiente.

Per una pulizia più accurata, smontare il cappuccinatore e aprire il coperchio (29). Pulire la parte esterna con acqua calda e risciacquarlo con acqua pulita.

Decalcificazione

Attenzione: Le operazioni di decalcificazione sono da eseguirsi su apparecchi con componenti non riscaldati. La decalcificazione serve per eliminare tutte le incrostazioni calcaree dalle superfici e dai fori, garantendo così il perfetto funzionamento di valvole, comandi di riscaldamento e di altri elementi importanti.

Nota: data la complessità del circuito idraulico della caffettiera, i cicli di decalcificazione esposti di seguito (automatico e convenzionale) non consentono di interessare tutti i condotti. Sono infatti esclusi componenti di facile accesso quali il gruppo erogatore (22) ed il perno in plastica di connessione allo stesso.

L'operazione di decalcificazione deve essere eseguita regolarmente ogni 3 - 4 mesi. Nelle regioni con una durezza dell'acqua molto elevata, consigliamo una decalcificazione più frequente.

Per evitare pericolosi ritardi dell'utente, questa macchina è dotata di un apposito contatore di

controllo che segnala, in funzione dell'acqua impiegata, la necessità di eseguire urgentemente l'operazione.

In quel caso apparirà nel display il messaggio:

"DECALCIFICAZ."

Quando compare il messaggio la macchina non si blocca ma è consigliabile eseguire la decalcificazione con tempestività.

Per eliminare il messaggio, si deve procedere come indicato a pag.29.

La macchina è regolata inizialmente su un valore della durezza dell'acqua di 25°fH, che provoca la segnalazione dopo 150 litri circa.

È comunque possibile regolare esattamente questa segnalazione, in funzione della durezza dell'acqua, procedendo come indicato a pagina 15.

Sono possibili le regolazioni seguenti:

Durezza 4: acqua dura, oltre 29°fH (14°dH), corrisponde a circa 80 litri di acqua impiegata

Durezza 3: acqua mediamente dura, circa 20-29°fH (7-14°dH), corrisponde a circa 150 litri di acqua impiegata

Durezza 2: acqua dolce, circa 12-20°fH (4-7°dH), corrisponde a circa 300 litri di acqua impiegata

Durezza 1: acqua molto dolce, meno di 10°fH (3°dH), corrisponde a circa 500 litri di acqua impiegata

Nelle regioni con acqua dura ed in ogni caso, per migliorare la qualità del caffè, consigliamo l'impiego di un filtro per acqua che protegge la macchina e riduce la frequenza degli intervalli di decalcificazione.

Nota: impiegare prodotti decalcificanti specifici, adatti per le macchine da caffè.

Non usare assolutamente l'aceto divino!

La decalcificazione si può eseguire procedendo con le due seguenti modalità:

Decalcificazione automatica

Scegliere questa modalità dal menu di programmazione (vedere a pagina 14).

Con i tasti ∧ ∨ portare l'asterisco a fine riga sulla voce Decalcific. e confermare la selezione con il tasto ENT.

Sul display apparirà il seguente messaggio:

"DECALCIFIC.

Versare il decalcificante nel serbatoio acqua seguendo le istruzioni riportate sulla confezione del prodotto impiegato. Mettere un recipiente sufficientemente capace sotto il tubo vapore/acqua calda e aprire lentamente la manopola per il vapore. Inizia la decalcificazione automatica della macchina: la pompa versa piccole quantità di decalcificante all'interno del sistema e poi si arresta per lasciare agire il prodotto. Durante questa fase, sul display apparirà il seguente messaggio:

DECALCIFICAZ.

IN CORSO

Dopo circa 45 minuti, a processo terminato, sul display apparirà il seguente messaggio:

" DECALCIFICAZ. "

TERMINATA

Chiudere la manopola per il vapore. La pompa si spegne.

Premere il tasto ENT. Appare un messaggio che segnala che si deve procedere alla pulizia della macchina per eliminare eventuali residui di decalcificante.

"RISCIACQUARE

"MANCA ACQUA

Rimuovere il serbatoio dell'acqua, risciacquarlo accuratamente e riempire con acqua fresca. Aprire lentamente la manopola per il vapore e fare fuoriuscire l'intero contenuto del serbatoio. Sul display apparirà il seguente messaggio:

"RISCIACQUO

"TERMINATO

1

Chiudere la manopola per il vapore. Ritornare nella funzione di programmazione premendo il tasto ENT.

Nota: Si può uscire dal processo di decalcificazione premendo ESC (caffè espresso).

Eliminazione del messaggio di decalcificazione

Nella funzione di programmazione, premendo i tasti freccia portare l'asterisco a fine riga sulla voce Segn.Decalc. e confermare la segnalazione con il tasto ENT.

Sul display apparirà il seguente messaggio:

"DECALCIFIC. RESET"

"NO"

Con i soliti tasti freccia è possibile modificare il valore: Sì o no.

Eseguendo questa operazione di reset, si azzerano anche i contatori interni dell'acqua dei due sistemi e scompare il messaggio DECALCIFIC. Se si seleziona la funzione

"SEGN. DECALC." senza che sul display appaia il messaggio Decalcific., sul display apparirà il messaggio:

"QUANTITA'

QUA

"NON RAGGIUNTA"

"

Decalcificazione convenzionale

A macchina spenta, versare il decalcificante nel serbatoio acqua seguendo le istruzioni riportate

sulla confezione del prodotto impiegato. Mettere un contenitore sufficientemente grande sotto il tubo vapore / acqua calda (7). Accendere la macchina premendo l'interruttore generale, premere il tasto dell'acqua calda e lasciare fuoriuscire dal tubo la soluzione decalcificante per circa 1 minuto.

Premere il tasto dell'acqua calda per terminare l'operazione. Spegnere la macchina e lasciare agire il decalcificante per circa 5 minuti. Ripetere l'operazione 2 - 3 volte fino al completo esaurimento del contenuto del serbatoio dell'acqua.

Terminata la decalcificazione, risciacquare bene il serbatoio (11) e riempirlo d'acqua fresca.

Accendere la macchina e risciacquare l'impianto idraulico facendo scorrere acqua fresca (circa 2 litri) attraverso il tubo vapore/acqua calda. In questo modo elimineremo anche gli eventuali cattivi odori del prodotto decalcificante.

Importante

La decalcificazione periodica garantisce il buon funzionamento della vostra macchina e vi evita costose riparazioni. I danni che si verificano a seguito di mancata decalcificazione, utilizzo improprio ed inosservanza delle istruzioni per l'uso, non sono coperti dalla garanzia. Se non siete certi del grado di durezza della vostra acqua, vi consigliamo di conservare la regolazione iniziale.

Disattivazione

Renderete tempestivamente inutilizzabili gli apparecchi vecchi.

Tagliare il cavo di alimentazione e consegnare la caffettiera ad un centro di raccolta pubblico.

Se inutilizzata, scollegare la macchina togliendo la spina dalla presa.

Custodire la macchina in luogo asciutto e non accessibile ai bambini.

Se la macchina rimane inutilizzata per un lungo periodo di tempo, proteggerla dalla polvere e dallo sporco.

Manutenzione

Oltre a saltuarie verifiche di funzionamento, la macchina da caffè deve essere sottoposta periodicamente a pulizia e manutenzione come indicato a pagina 23.

Guasti e rimedi

In caso di guasti e difetti o se si sospettano inconvenienti alla caffettiera, staccare immediatamente la spina dalla presa di corrente.

Se non riuscite ad eliminare il guasto attenendovi alle indicazioni riportate nella tabella a lato, rivolgetevi ad un Centro Assistenza Autorizzato dove potrete richiedere interventi e riparazioni alla macchina da caffè. Le riparazioni non effettuate correttamente comportano gravi rischi per l'utente.

Si declina ogni responsabilità relativa a danni causati da riparazioni non eseguite correttamente: in questi casi, viene inoltre a mancare la copertura della garanzia.

Guasto	Possibili cause	Rimedi
Non compare nessun messagio sul display	Non arrivava corrente alla caffe-tiera	Accendere l'interruttore genera-le, verificare spina e fusibile
	Lo sportello di servizio è aperto	Chiudere lo sportello di servizio
La preparazione automatica delcaffè non si avvia	MANCA GRUPPO	Inserire correttamente e blocca-re il gruppo erogatore
	GRUPPO BLOCCATO	Pulire il gruppo erogatore (ve-dere alla paglia 26)
	MANCA ACQUA MANCA CAFE	Eseguire i rabbocchi necessari-e riavviare il ciclo
	PRONTO X L'USO
La preparazione automatica delcaffè non si avvia	MANCA CASSETTO	Inserire correttamente il cassetto raccoglifondi
	MACIN. BLOCCATO	Eseguire la manutenzione del ma-cinacaffè (vedere alla paglia 27)
La caffettiera non eroga caffe-ma solo acqua	E' stato premuto il tasto di selezione caffe in polvere, perché che ve ne sia nel relativo contentore.	Versare un misurino raso di caffe-in polvere
Non si riescono ad erogare acqua calda e vapore	Il foro del tubo vapore / acqua calda è intasato	Aprire il forelino con un ago fine
Ilcaffè fuoriesce troppo in fretta	Macinatura troppo grossa	Regolaresuungradodimacinatura più fine, per esempio da 5 a 3
Ilcaffè fuoriesce troppo lenta-mente	Macinatura troppo fine	Regolaresuungradodimacinatura più grosso, per esempio da 5 a 7
Ilcaffè non è sufficientemente caldo	Il filtrlo del gruppo erogatore è intasato	Pulire il filtrlo
	La tazza non è preriscaldata	Porre la tazza sulla piastra scaldatazze
Ilcaffè non ha sufficiente crema	La miscela di caffe impiegata non è adatta o fresca. La macinatura non è corretta (troppo grossa o troppo fine)	Provarare altre miscele di caffe
La macchina produce meno, impiega molto per riscaldarsi, la portata è insufficiente	E' necessaria la decalcifi-cazione del circuito idraulico della macchina	Decalcificare la macchina come descritto alla paglia 28
Non si riesce ad estrarre il gruppo erogatore	Il gruppo erogatore non si trovata nella posizione di base	Accendere la caffettiera, chiude- ro lo sportello di servizio, inseire il cassetto raccoglifondi, ed atten-dere che il gruppo si assesti.
