BEDIENUNGSANLEITUNG ROYAL COFFEE BAR - MANUAL 2 SAECO

Wir gratulieren Ihnen zum Kauf dieser Espressomaschine hochster Qualität und danken Ihnen für Ihr Vertrauen.

Vor der Inbetriebnahme der Maschine empfehlen wir diese Bedienungsanleitung sorgfältig durchzulesen, die Anweisungen über den Gebrauch, die Reinigung und die Pflege der Maschine gibt.

Felicitations!

Vollautomatische Kaffeemaschine

Seite 32

Verehrte Kundin, verehrter Kunde

Mit dieser vollautomatischen Kaffeemaschine kann Espresso, Kaffee aus Bohnen oder Kaffeepulver zubereitet werden. Wie bei allen elektrischen Geräten wird auch bei dieser Kaffeemaschine zur Vermeidung von Verletzungen, Brand- oder Geräteschäden besondere Sorgfalt verlangt.

Bitte studieren Sie die vorliegende Betriebsanleitung vor der Inbetriebnahme und beachten Sie die Sicherheitshinweise.

Personen, die mit der Betriebsanleitung nicht vertraut sind, dürfen die Kaffeemaschine nicht benutzen.

Achtung!

Wir haften nicht für Schaden:

• bei falscher Bedienung und Zweckentfremdung des Gerätes
• bei unsachgemassen Reparaturen durch nicht autorisierte Service-Stellen
• bei Verwendung anderer als der Original-Ersatzteile oder Zubehörteile.

In diesen Fällen entfällt jeglicher Garantieanspruch.

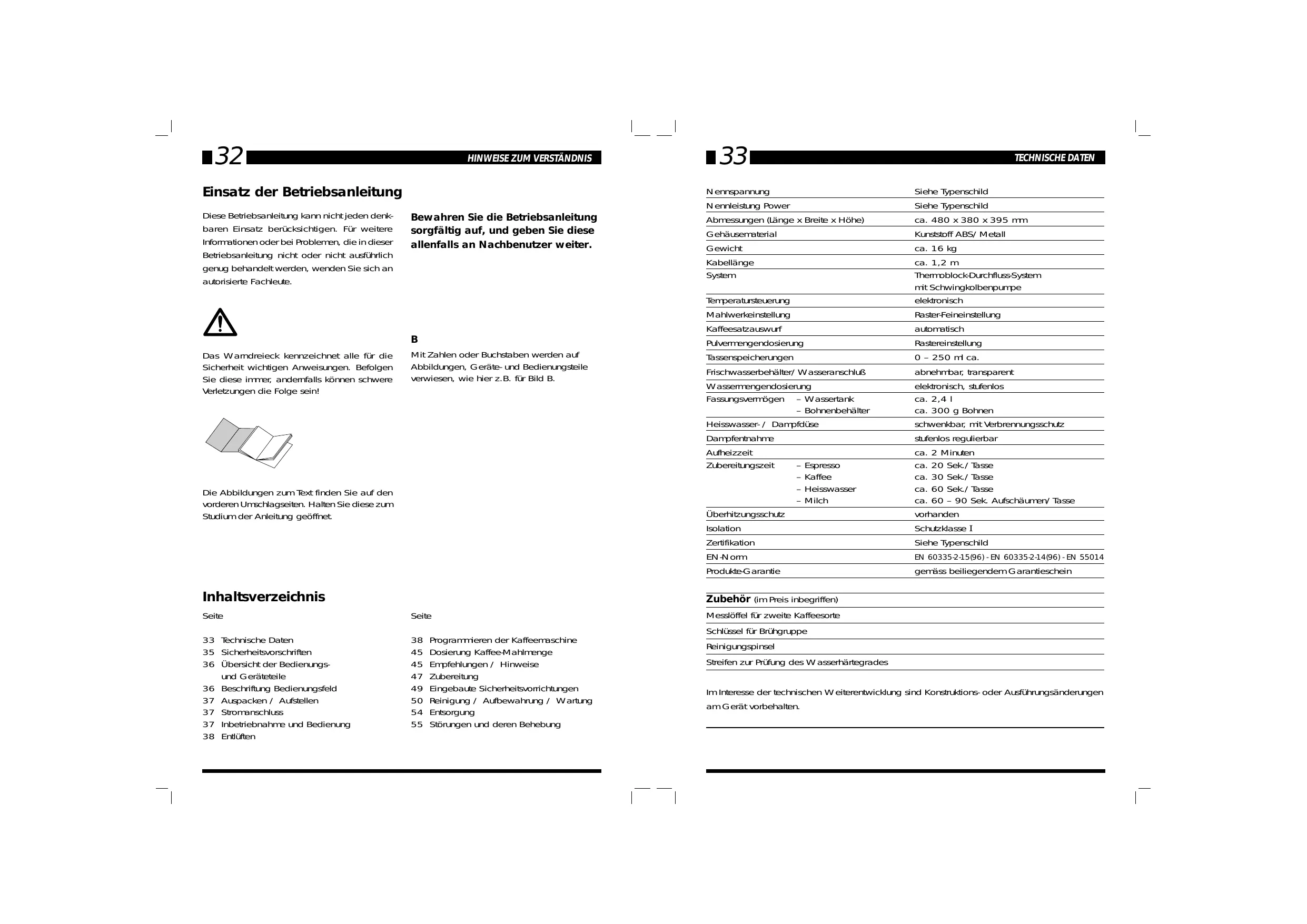

Einsatz der Betriebsanleitung

These Betriebsanleitung kann nicht jeder denk-baren Einsatz berücksichtigten. Für weitere Informationen oder bei Problemen, die in dieser Betriebsanleitung nicht oder nicht ausfuhrlich genug behandelt werden, wenden Sie sich an autorisierte Fachleute.

Das Warndreieck kennzeichnet alle fur die Sicherheit wichtigen Anweisungen. Befolgen Sie diese immer, andernfalls konnen schwere Verletzungen die Folge sein!

Die Abbildungen zum Text finden Sie auf den vorderen Umschlagseiten. Halten Sie diese zum Studium der Anleitung geöffnet.

Inhaltsverzeichnis

Seite

33 Technische Daten
35 Sicherheitsvorschriften
36 Übersicht der Bedienungs- und Geräteile
36 Beschriftung Bedienungsfeld
37 Auspacken / Aufstellen
37 Stromanschluss
37 Inbetriebnahme und Bedienung
38 Entlufen

Bewahren Sie die Betriebsanleitung sorgfältig auf, und geben Sie diese allenfalls an Nachbenutzer weiter.

B

Mit Zahlen oder Buchstaben werden auf Abbildungen, Geräte- und Bedienungsteile verwiesen, wie hier z.B. für Bild B.

Seite

38 Programmieren der Kaffeemaschine
45 Dosierung Kaffee-Mahlmenge
45 Empfehlungen / Hinweise
47 Zubereitung
49 Eingebaute Sicherheitsvorrichtungen
50 Reinigung / Aufbewährung / Wartung
54 Entsorgung
55 Störungen und deren Behebung

Nennspannung	Siehe Typenschild
Nennleistung Power	Siehe Typenschild
Abmessungen (Länge x Breite x Höhe)	ca. 480 x 380 x 395 mm
Gehäusematerial	Kunststoff ABS/Metall
Gewicht	ca. 16 kg
Kabellänge	ca. 1,2 m
System	Thermoblock-Durchfluss-System mit Schwingkolbenpumpe
Temperatursteuerung	elektronisch
Mahlwerkeinstellung	Raster-Feineinstellung
Kaffeesatzauswurf	automatisch
Pulvermengendosierung	Rastereinstellung
Tassenspeicherungen	0 - 250 ml ca.
Frischwasserbehälter/Wasseranschluß	abnehmbar, transparent
Wassermengendosierung	elektronisch, stufenlos
Fassungsvermögen - Wassertank	ca. 2,4 l
- Bohnenbehälter	ca. 300 g Bohnen
Heisswasser- / Dampfdüse	schwenkbar, mit Verbrennungsschutz
Dampfentnahme	stufenlos regulierbar
Aufheitzeit	ca. 2 Minuten
Zubereitungszeit - Espresso	ca. 20 Sek./Tasse
- Kaffee	ca. 30 Sek./Tasse
- Heisswasser	ca. 60 Sek./Tasse
- Milch	ca. 60 - 90 Sek. Aufschaumen/Tasse
Überhitzungsschutz	vorhanden
Isolation	Schutzklasse I
Zertifikation	Siehe Typenschild
EN-Norm	EN 60335-2-15(96) - EN 60335-2-14(96) - EN 55014
Produkte-Garantie	gemäß beiliegendem Garantieschein

Zubehör (im Preis inbegriffen)

Messloff fur zweite Kaffeesorte

Schlüssel für Bruhgruppe

Reinigungspinsel

Streifen zur Prüfung des Wasserhärtegrades

Im Interesse der technischen Weiterentwicklung sind Konstruktions- oder Ausführungsänderungen am Gerät vorbehalten.

Gefahr!

Strom kann:tölichsein!

Stromfuhrende Teile niemals in Verbindung mit Wasser bringen: Kurzschlussgefahr! Heisser Dampf und heisses Wasser konnen Verbrennungen verursachen! Niemals Dampf/ Heisswasserstrahl auf Körperteile richten, Düse und Warmhalteplatte mit Vorsicht anfassen: Verbrennungsgefahr!

Bestimmungsgemässer Gebrauch

Die Kaffeemaschine ausschiesslich für die Zwecke einsetzen für die sie bestimmt ist. Technische Abänderungen und jeder missbrächliche Verwendung sind wegen der damit verbundenen Gefahren strengstens verboten!

Nicht zugelassene Bediener

Personen, die mit der Betriebsanleitung nicht vertraut sind, Kinder sowie Personen unter Alkohol, Drogen- oder Medikamenteneinfluss dürfen die Kaffeemaschine nicht oder nur unter Aufsicht bedieren.

Stromzuführung

Niemals unter Spannung stehende Teile berühren! Diese können einen elektrischen Schlag verursachen, der zu schweren Verletzungen oder)sagar zum Tod führen kann. Die Kaffeemaschine nur an Wechselstrom anschliessen. Die Spannung muss mit dem Typenschild des Gerätes ubereinstimmen.

A

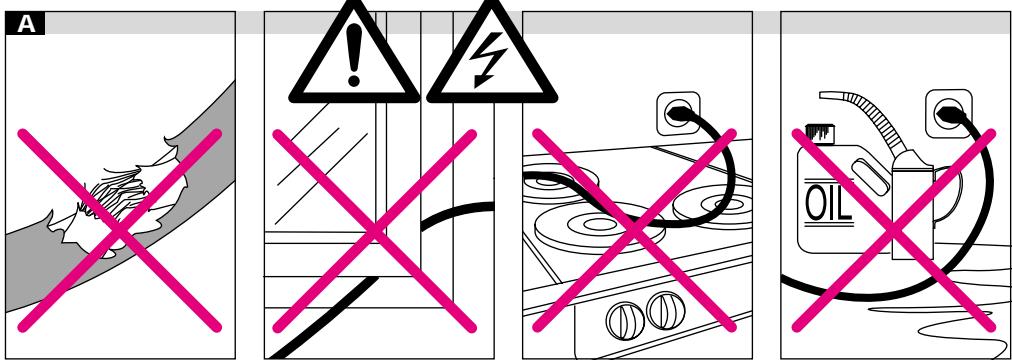

Netzkabel

Niemals Gerät mit beschädigtem Netzkabel verwenden. Defekte Kabel und Stecker einzeln durch autorisierte Fachleute ersetzen halten. Netzkabel nicht über Ecken und scharfe Kanten ziehen oder einkommen. Das Netzkabel nicht über heisse Gegenstände legen oder hangen sowie vor Öl schützen. Das Gerät niemals am Netzkabel tragen oder ziehen. Den Stecker niemals am Netzkabel oder mit nassen Handen aus der Steckdose ziehen. Netzkabel nicht von Tischen oder Regalen herunterhagen halten.

B

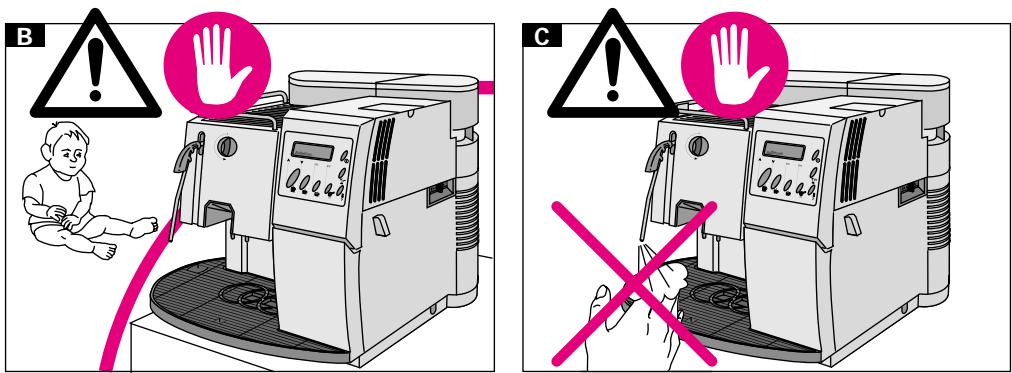

Schutz anderer Personen

Achten Sie darauf, dass Kinder keine Gelegenheit erhalten, mit dem Gerät zuspielen. Kinder erkennen die Gefahren nicht, die im Zusammenhang mit elektrischen Geräten entstehen können.

Standort

Stellen Sie die Kaffeemaschine an einem standsicheren Ort auf, damit niemand das Gerä umwerfen oder sich daran verletzen kann. Heisses Wasser könnte auslaufen oder heisser Dampf entweichen: Verbrennungsgefahr! Die Kaffeemaschine nicht im Freien oder in Umgebungen mit tiefen Temperaturen benutzen. Damit das Gehäuse nicht anschmilzt, das Gerä nicht auf heisse Oberflächen oder in die Höhe von offenen Flammen abstellen.

C

Verbrennungsgefahr

Niemals Dampf/Heisswasserstrahl auf Körperteile richten. Keine heissen Oberflächen, wie z.B. Warmhalteplatte, berühren. Immer die entsprechenden Griffe oder Knöpfen benutzen. Düse nur am Verbrennungsschutz anfassen.

D

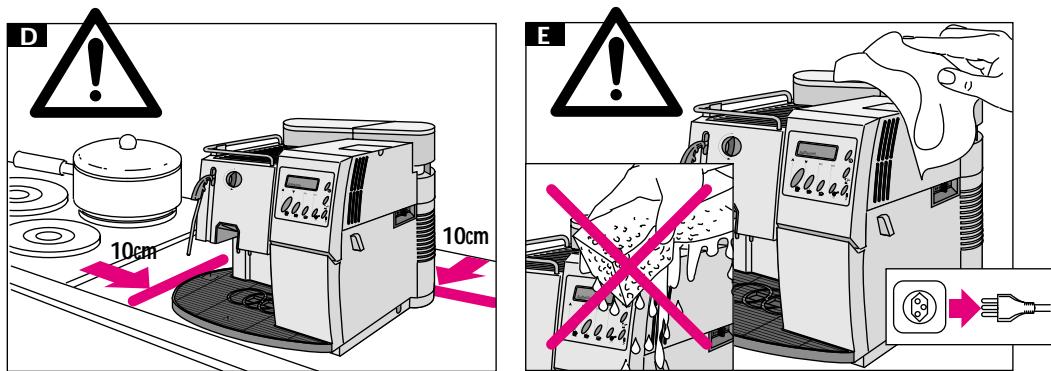

Notwendiger Platz für die Aufstellung der Kaffeemaschine

Um ein einwandfreies Funktionieren der Maschine zugewährleisten empfehlen wir Ihnen folgenden zu beachten: Wahlen Sie eine ebene Abstellfläche

Wahlen Sie einen genügd belufteten Raum mit einer leicht zugänglichen Steckdose.

Stellen sie das Gerät in einem Mindestabstand von 100 mm von den umgebenden Wänden auf.

E

Reinigung

Bevor Sie die Kaffeemaschine reinigen, unbedingt alle Tasten zuerst ausschalten und dann den Netzsteckerziehen. Vor der Reinigung das Gerat abkühlen setzen. Das Gerat nimals ins Wasser tauchen! Das Eindringen in das Gerat mit irgendwelchen Gegenständen sowie das Offnen des Gehäuses ist strengstens verboten.

Reparaturen/Wartung

Bei Störungen, defektem Gerät oder Verdacht auf Defekt nach einem Sturz sofort Netzsteckerziehen. Niemals beschädigtes Gerät in Betriebnehmen. Reparaturen dürfen nur durch autorisierte Fachleute durchgeführt werden. Bei unfachgerechten Reparaturen wird keine Haftung für eventuelle Schäden übernommen.

Im Falle eines Brandes benutzen Sie Kohlensäurelöscher (CO2). Auf keinen Fall)dufen Wasser oder Pulverfeuerloscher verwendet werden.

1 Kaffeesatzbehälter
2 Abtropfschale
3 Abtopfrost
4 Netzschalter
5Netzkabel
6 Kaffeeauslauf-System
7 Heisswasser-/Dampfduse mit Verbrennungsschutz
8 Bedienungsfeld
9 Drehknopf Dampf
10 Warmhalteplatte bzw. Abstellfläche für Tassen
11 Frischwasserbehälter
12 Deckel für Frischwasserbehälter
13 Wasserstandkontrolle
14 Behalter fur Kaffeepulver mit Deckel
15 Deckel für Kaffeebohnenbehälter

16 Kaffeebohnenbehalter
17 Verstellhebel für Mahlfeinheit
18 Einstellhebel Kaffeemenge
19 Servicetüre
20 Einfullrichter
21 Griff zur Montage bzw. Demontage der Bruhgruppe
22 Bruhgruppe
23 Schublade fur Kaffeepulverreste
24 Drehring
25 Cappuccinatore
26 Ansaug-Schlauch
27 Auslauf
28 Luftventil
29 Deckel

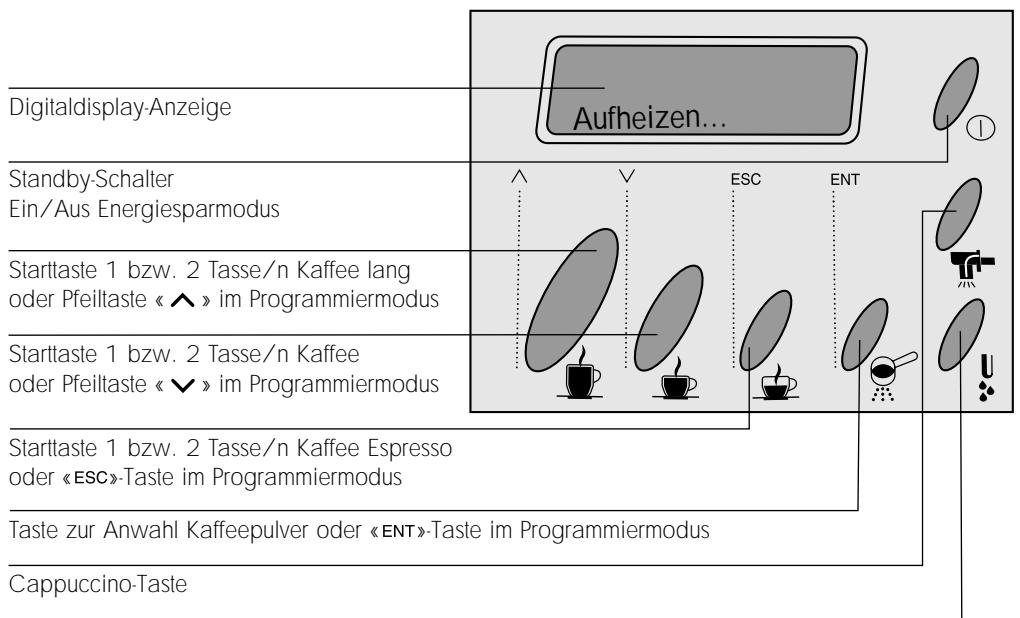

Beschrifung Bedienungsfeld

Taste zum Ein-/Ausschalten des Heisswassers

Auspacken/Aufstellen

Die Originalverpackung ist speziell robust gestaltet für eine bedenkenlose Spedition mit der Post. Bewahren Sie die Verpackung für einen allfälligen Service auf.

Bevor die Maschine in Betrieb genommen wird, lessen Sieitte birtsorgfaltig die auf Seite 31 aufgeführten Sicherheitsvorschriften.

Benutzen Sie die Kaffeemaschine möglichst immer mit dem Drehring (24). Achten Sie bei der Montage darauf, dass der Drehring an der vorgesehenen Stelle auf der Geräteunterseite einrastet.

Stromanschluss

Bitte beachten Sie, dass unsachgemäßer Umgang mit Strom:tölich sein kann.

Die Kaffeemaschine nur an Wechselstrom anschliessen. Die Spannung muss mit dem Typenschild des Gerätes übereinstimmen.

Niemals defectes Netzkabel verwenden. Defekte Kabel und Stecker müssen durch autorisierte

Fachleute sofort ersetzt werden.

Verwenden Sie nur dann ein Verlängungskabel, wenn Sie sich zuvor von dessen einwandfreiem Zustand überzeugt haben. Das Verlängungskabel muss mit einem Mindest-querschnitt von 1mm^2 und einem Dreipol-Stecker ausgerüstet sein.

Inbetriebnahme und Bedienung

Gefahr!

Strom kann:tölich sein!

Stromfuhrende Teile niemals in Verbindung mit Wasser bringen: Kurzschlussgefahr! Heisser Dampf und heisses Wasser konnen Verbrennungen verursachen! Niemals Dampf/Heisswasserstrahl auf Körperteile richten, Düse und Warmalteplatte mit Vorsicht anfassen: Verbrennungsgefahr!itte halten Sie die auf Seite 31 aufgeführten Sicherheitsvorschriften für ihre Sicherheit und für die Sicherheit Dritter strikte ein.

Das Gerät nie ohne Wasser und ohne Kaffeebohnen in Betriebnehmen.

Messlöffel für das Kaffeepulver, Reinigungspinsel und Schlüssel für Brühgruppe aus dem Kaffeesatzbehälter (1) Herausnahmen und an einem Ort für den Gebrauch sinnvoll verstuen.

Ziehen Sie das Netzkabel (5) hinten am Gerät auf die benöttigte LängeHEREA.

30

Deckel (15) entfern, frische Kaffeebohnen (ca. 300 g) einfllen und Deckel wieder aufsetzen. Mahlgrad mit dem Verstellhebel (17) auf Nummer "5" auf der Mahlfeinheitskala einstellen.

Dem Kaffeebohnenbehalter ausschiesslich Kaffeebohnen hinzugeben: Geräteschaden!

#

Vor dem Einfüllen der Kaffeebohnen kontrollieren,
ob der Behälter für das Kaffeepulver (14)
geschlossen ist, damit nicht versehentlich
Kaffeebohnen hineingeraten: Geräteschaden!

Frischwasserbehälter (11) abnehmer, Deckel (12) entfernen und Behälter mit kaltem Wasser füssen, ca. 2,4 l. Das Auslaufen des Wassers wird durch ein Ventil am Boden des Behälters verhindert.

Bevor der Wasserbehälter eingesetzt wird, überprüfen Sie, ob der Bohnenbehälterdeckel aufgesetzt ist.

31

Den Frischwasserbehälter wieder einsetzen. Nach dem Wiedereinsetzen des Behalters nochmals einen leichten Druck auf den Behälter geben, um das Ventil einzurasten. Das Ventil öffnet sich somit automatisch. Den Deckel auf den Behälter setzen.

Die max. Wasserfullmenge nicht überschreiben.

Immer kaltes Wasser einfllen Warmes oder heisses Wasser oder andere Flüssigkeiten konnten das Gerät beschädigen.

Das Gerät nie ohne Wasser betreiben.
Vor jeder Benutzung sicherstellen, dass genügend Wasser im Tank ist.

Den Netzstecker in die Steckdose stecken und den Netzschalter drucken.

Auf dem Display erscheint:

"Aufheizen...

Falls auf dem Display

"Standby...

erscheint, schalten Sie durch Drucken der "Standby-Taste" ① den Energiespar-Modus aus.

Entlüften

Die Dampf-/Heisswasserduse auf die Abtropfschale (2) richten. Eine Tasse oder ein Gefass unter die Dampf-/Heissswasserduse stellen und die Heisswasser-Taste drucken. Die Pumpe lauft automatisch an. Warten Sie, bis das Wasser mit einem ruhigen Strahl ausströmt. Danach Heisswasser-Taste wieder drucken. Das Gerät ist jetzt entluftet und betriebsbereit. Auf dem Display erscheint:

"Produkt wahlen

"Betriebsbereit

Wichtig: Es empfehlts sich, vor der ersten Inbetriebnahme, bei längerem Nichtgebrauch oder wenn der Frischwasserbehälter vollständig entleert wurde, die Kaffeemaschine zu entlüften. Ebenfalls wenn eine Störung der Pumpe auffritt. Auf dem Display erscheint:

"Entlüften

Programmieren der Kaffeemaschine

32

Um in den Programmiermodus zu gelangen, muss bei eingeschalteter Maschine die Taste ENT (Pulver) gedrück und solange gehalten werden, bis auf dem Display die

ersten beiden Zeilen des Programmiermodus erscheinen:

"Sprache

"Spulen

"

punkt mit der Taste ESC ( 一 Espresso) verlassen werden, ohne dass der Wert gespeichert wird.

Am Ende der Zeile erscheint ein blinkender Stern.
Dieser kann mit den Pfeiltasten (Kaffee lang und Kaffee) nach unten und wieder nach oben bewegt werden.

Ist der Stern auf dem obersten Menupunkt und die Taste wird gedrückt, springt der Stern auf den untersten Menupunkt. Dies Funktioniert auch umgekehrt (Stern springt vom untersten Menupunkt auf den obersten).

Nacheinander erscheinen folgende Punkte auf dem Display:

Sprache

Prog. Heissw.

Spulen

Prog. Cappuc.

Wasserhärte

Total Kaffee

Wärmeplatte

Entkalken

Temp. Kaf. lang

Kalkanzeige

Temp. Kaffee

Timer

Temp. Espresso

Vending

Vorbrufen

Reinig. zyklus

Vormahlen

Wasseranschluß

Um den Programmiermodus zu verlassen, die Taste ESC drucken (Espresso). Die Maschine befindet sich nun wieder im normalen Modus.

Anwahr der einzelnen Menupunkte

Mit den Tasten werden die einzelnen Menupunkte angewählt. Mit der Taste ENT wird der gewählte Punkt aktiviert. Im Menupunkt selbst kann mit den Tasten die jeweilige Einstellung verändert werden. Mit der Taste ENT wird die gewünschte Einstellung gespeichert, z.B. "EIN" bei der Wärmeplatte.

Wenn mit den Tasten ein Wert irrtumlicherweise verändert wurde, kann der Menu

Sprache wahlen

Mit den Tasten den Stern am Ende der Zeile auf den Menupunkt "Sprache" bewegen. Mit der Taste ENT den Punkt aktivieren. Auf dem Display erscheint:

"Sprache

"Deutsch

Mit den Tasten kann der Wert verändert werden: Deutsch, italiano, français, english, español, portugues.

Spulfungtion

Ist die Spulfungtion aktiviert, beginnt die Kaffeemaschine automatisch, die mit der Ausgabe des Kaffees verbundenen Teile mit Wasser zu spulen, sobald sie nach einer Betriebspause wieder eingeschaltet wird.

Mittels der Tasten den Stern auf den Menüpunkt Spülen bewegen. Zur Aktivierung des Menüpunktes die Taste ENT werwenden. Auf dem Display erscheint:

"Spulen

"Ein

Mittels der Tasten konnen die eingestellen Werte verändert werden: ein, aus.

Wasserhärte einstellen

Um die richtige Wasserhärte einzustellen, müssen Sie zuerst mit dem mitgelieferten Teststreifen das Wasser untersuchen: Tauchen Sie den Streifen kurz (1 Sekunde) ins Wasser ein. Schütteln Sie das Wasser möglich ab. Nach einer Minute können Sie das Testresultat ablesen.

Mit den Tasten den Stern am Ende der Zeile auf den Menupunkt Wasserhärte

bewegen. Mit der Taste ENT den Punkt aktivieren.

Auf dem Display erscheint:

Mit den Tasten kann der Wert verändert werden: minimum, tief, mittel, hoch, maximum.

"Wasserhärte "Härte 3

Mit den Tasten kann der Wert verändert werden:

Härte 4 (hart)
Härte 3 (mittel)
Härte 2 (weich)
Härte 1 (sehr weich)

Wärmeplatte einstellen

Mit den Tasten den Stern am Ende der Zeile auf den Menupunkt Wärmeplatte bewegen. Mit der Taste ENT den Punkt aktivieren Auf dem Display erscheidt:

"Wärmeplatte "Ein

Mit den Tasten kann der Wert verändert werden: Ein, Aus.

Temperatur wahlen

Mit den Tasten den Stern auf den Men-upunkt Temp. Kaf. lang, Temp. Kaf. oder Temp. Espresso bewegen. Mit der Taste ENT den Punkt aktivieren.

Auf dem Display erscheint:

"Temp. Kaf. long "mittel

"Temp. Kaffee "mittel

"Temp. Espresso "mittel

Vorbrufen einschalten

Nachdem der Kaffee benetzt wurde, wird die Pumpe kurz abgestellt. Anschliessend wird der Brauzyklus weitergebung.

Mit den Tasten den Stern am Ende der Zeile auf den Menupunkt Vorbruhen bewegen. Mit der Taste ENT den Punkt aktivieren.

Auf dem Display erscheint:

"Vorbrufen "Ein

Mit den Tasten kann der Wert verändert werden: Ein, Aus, lang.

Vormahlen einschalten

Auf diese Weise wird jeweils nach unmittelbarem Leeren des Dosierers wieder ein Mahlvorgang ausgelost. Im Dosierer ist immer einzofte gemahlene Portion bereit. Damit kann im semi-professionellen Bereich Zeit eingespart werden.

Mit den Tasten den Stern am Ende der Zeile auf den Menupunkt Vormahlen bewegen. Mit der Taste ENT den Punkt aktivieren.

Auf dem Display erscheint:

"Vormahlen " "Ein

Mit den Tasten kann der Wert verändert werden: Aus, Ein.

Heisswasser-Programmierung ein- und ausschalten

Mit den Tasten den Stern auf den

Menupunkt Prog. Heisswasser bewegen und mit der Taste ENT aktivieren.

Auf dem Display erscheint:

"Prog. Heissw." "Ein

Display erscheint:

"Total Kafee 123...

Mit den Tasten kann der Wert verändert werden: Ein, Aus.

Ist die Programmierung eingeschaltet, wird die programmierte Menge gefördert. Ist die Programmierung ausgeschelt, wird solange Heisswasser gefördert, bis der Benutzer die Heisswasserabgabe wieder ausschelt.

Die Heisswassermenge kann nur programmiert werden, wenn die Programmierung eingeschaltet ist.

Cappuccino-Programmierung ein- und ausschalten

Ist die Programmierung eingeschelt, wird während der programmierten Zeit Cappuccino gefordert. Ist die Programmierung ausgeschelt, wird solange Cappuccino gefordert, bis der Benutzer die Cappuccinoabgabe wieder ausschelt. Die Cappuccino-Zeit kann nur programmiert werden, wenn die Programmierung eingeschelt ist.

Mit den Tasten den Stern auf den Menupunkt Prog. Cappuc. bewegen und mit der Taste ENT aktivieren.

Auf dem Display erscheint:

"Prog. Cappuc." "Ein

Dieser Wert kann nicht verändert werden. Menupunkt mit Taste ENT oder ESC verlassen.

Entkalken

Mittels der Tasten den Stern auf Menüpunkt Entkalken bewegen. Zur Aktivierung des Menüpunktes die Taste Ent verwenden. Auf dem Display erscheint:

"Entkalken

Mittels der Tasten den Stern auf den Menüpunkt Kalkanzeige bewegen. Zur Aktivierung des Menüpunktes die Taste Ent verwenden.

Auf dem Display erscheint:

"Kalkanzeige

Mit den Tasten kann der Wert verändert werden.

Wird der Menupunkt Kalkanzeige angewählt, obwohl der der Text Entkalken auf dem Display nicht erscheint, zeigt die Anzeige folgenden Text:

"Wassermenge nicht"
" erreicht

Mit den Tasten kann der Wert verändert werden: Ein, Aus.

Total Kaffee

Mit den Tastenden Stern am Ende der Zeile auf den Menupunkt Total Kaffee bewegen. Mit der Taste ENT den Punkt aktivieren. Auf dem

Um erneut in den Programmiermodus zugelangen, die Ent Taste drucken.

Timer

Mit dieser Funktion konnen Sie bestimmen, ob sich das Gerät nach einer bestimmten Zeit selbständig ausschalten soll. Die Einstellmöglichkeit ist in Schritten von 1/4 h bis 12 h möglich.

Gemessen wird die Zeit ab dem letzten Produktbezug. Wird nach einer Weile erneut ein Produkt bezogen, beginnt der Zahlvorgang wieder am Anfang. Wenn der Wert auf 0:00 gesetzt ist, wird die Funktion nicht ausgeführct.

Mit den Tasten den Stern am Ende der Zeile auf den Menupunkt Timer bewegen. Mit der Taste ENT den Punkt aktivieren. Auf dem Display erscheint:

"Gerät aus "
"nach: 0:00"

Mit den Tasten die gewünschte Zeit einstehen. Mit der Taste ENT speichern.

Wenn die eingestellte Zeit abgelaufen ist,
erscheint auf dem Display:

"Standby...

Das Gerät schaltet sich aus. Es kann mit der Standby-Taste bei Bedarf wieder eingeschaltet werden.

Vending-Untermenu

Der eingebaute Statistikzahler gibt Kontrolle über die einzelnen Bezüge. Zudem verfügbar die Maschine über einen Zähler, der den Bezug ab einer bestimmten Menge spieren kann. Das ganze ist mit einem Code gesichert.

Mit den Tasten den Stern auf den Menupunkt Vending bewegen und mit der Taste ENT aktivieren. Es erscheint ein Unternehmen, in dem mit den Tasterfolgende Punkte angewählt werden können.

"Code "
"" ^ 其 其 ^ 其

Alle aufgeführten Statistikzahler sind mit einem Code geschützt. Bevor die einzelnen Zähler verändert werden können, muss der Code eingebehen werden. Ist er einmal richtig eingebehen worden, wird beim erneuten Ändern der Zähler auf die Abfrage verzlichtet. Dies gilt, solange der Programmiermodus nicht verlassen wird.

Ab Werk ist die Maschine nicht codiert. Sie kann wie folgt programmiert werden.

Mit den Tasten den Stern auf den Menupunkt Vending bewegen und mit der ENT Taste aktivieren.

Auf dem Display erscheint:

"Code

1 1

Auf dem Display erscheint:

"Code andern

0....

Mit den Tasten die gewünschte Ziffer für die erstige Stelle einstehen und mit der Taste ENT die Eingabe bestätigten. Die eingebene Ziffer

wirtd übernommen und der Cursor springt auf die nachste Stelle.

Nach Eingabe des neuen Codes wird nochmals gefragt, ob er auch gespeichert werden soll. Auf dem Display erscheint:

"Neuer Code=xxxx

"Speichern Nein "

Mit den Tasten den Stern auf den Menupunkt 1 Kaffee lang bewegen und mit der Taste ENT aktivieren. Mit den Tasten kann der Wert verändert werden. Mit der Taste ENT wird der neue Wert übernommen. Mit der Taste ESC wird die Eingabe abgebrochen und der alte Zahlerstand behalten. Der Zähler zeigt das Total der bezogenen "Kaffee lang" seit der letzten Rücksetzung.

Mit den Tasten kann der Wert verändert werden: Nein, Ja.

Code-Eingabe

Die Codeeingabe bei einem Zähler geschieht folgendermassen:

Mit den Tasten den Stern auf den zu verändernden Zähler bewegen und mit der Taste ENT aktivieren.

Auf dem Display erscheint:

"Code??

1. .

Zahler Kaffee

"1 Kaffee

"Total 0"

Mit den Tasten den Stern auf den Menupunkt 1 Kaffee bewegen und mit der Taste ENT aktivieren. Mit den Tasten kann der Wert verändert werden. Mit der Taste ENT wird der neue Wert übernommen. Mit der Taste ESC wird die Eingabe abgebrochen und der alte Zählerstand gehalten. Der Zähler zeigt das Total der bezogenen "Kaffee" seit der letzten Rücksetzung.

Mit den Tasten die gewüncchte Ziffer für die erstige Stelle einstehen und mit der Taste ENT die Eingabe bestätigten. Die eingebene Ziffer wird übernommen, und der Cursor springt auf die{nachste Stelle.

Wird ein ungültiger Code eingegeben,
erscheint auf dem Display für 2 Sekunden:

"Code ungulting "

Nach dreimaliger Eingabe eines falschen Codes wird die Eingabe abgebrochen.

Andern der Zähler

Zähler Kaffee lang

"1 Kaffee lang

"Total 0"

Zahler Espresso

"1 Espresso

"Total 0"

Mit den Tasten den Stern auf den Menupunkt 1 Espresso bewegen und mit der Taste ENT aktivieren. Mit den Tasten kann der Wert verändert werden. Mit der Taste ENT wird der neue Wert übernommen. Mit der Taste ESC wird die Eingabe abgebrochen und der alte Zählerstand behalten. Der Zähler zeigt das Total der bezogenen "Espresso" seit der letzten Rücksetzung.

Zähler Heisswasser

"Heisswasser

"Total 0"

Mit den Tasten den Stern auf den Menupunkt 1 Heisswasser bewegen und mit der Taste ENT aktivieren. Mit den Tasten kann der Wert verändert werden. Mit der Taste ENT wird der neue Wert übernommen. Mit der Taste ESC wird die Eingabe abgebrochen und der alte Zählerstand gehalten. Der Zähler zeigt das Total der bezogenen Menge Heisswasser (in ml) seit der letzten Rücksetzung.

Sperr-Zahler

"Zähler "Sperrung 0

Mit der Zähler-Funktion kann die Kaffeeausgabe der Maschine gesperrt werden. Dies ist der Fall, wenn die Zählerzyklen, die bei jedem Kaffeeprodukt um eins erhöht werden, grösser als die Zähler-Sperrung sind. Um die Ausgabe wieder freiizugegeben, ist der Zähler-Zyklus wieder auf O zu stellen. Wird die Zähler-Sperrung auf O gesetzt, ist die Funktion ausgeschelt. Bei gesperrer Maschine kann weiterhin Heisswasser, Dampf und Cappuccino bezogen werden.

Mit den Tasten den Stern auf den Menupunkt Zähler... bewegen und mit der Taste ENT aktivieren. Mit den Tastenkann der Wert verändert werden. Mit der Taste ENT wird der neue Wert übernommen. Mit der Taste ESC wird die Eingabe abgebrochen und der alte Zählerstand gehalten. Bei gesperter Kaffee-Abgabe erscheidt auf dem Display abwechselungsweise:

"Kaffeabgabe gesperrt

"Produkt wahlen Betriebsbereit

Mit der Cappuccino-Taste kann der Zähler auf Null gesetzt werden.

Reinigungszyklus

Die Kaffeemaschine verfügbar über ein Reinigungssprogramm, welche eine Ergänzung zur normalen tätiglichen und wochentlichen Reinigung ist. Das Programm ermögt eine Entfernung des Kaffeefettes an sonst nicht zugänglichen Stellen und bietet somit bei regelmässiger Anwendung Gewähr für einen ungetrübten Kaffeegenuss. Je nach Gebrauch der Kaffeemaschine empfehlen wir eine Anwendung monatlich oder spätestens nach 250 Tassen. Das Reinigungssprogramm dauert ca. 5 Minuten. Das Programm führt vier Reinigungszyksen inkl. Frischwasserspulung durch. Dazwischen erfolgt jeweils eine keine von 40 Sekunden.

Der Reinigungszyklus scarf niemals unterbrochen werden.

Wichtig: Vor Inbetriebnahme des Reinigungssprogramms unbedingt zuerst den Wassertank ganz fullen und einen grösseren Behälter (mind. 1Liter Inhalt) unter den Kaffeeauslauf stellen (der Kaffeeauslauf ist hohenverstellbar oder kann zur separaten Reinigung auch entfern werden.). Bei der Reinigung werden ca. 1 Liter Wasser (inkl. Frischwasserspulung) besteht. Den Aufgangbehälter gegebenenfalls zwischen durch leeren.

Mittels der Tastenden Stern auf den Menüpunkt Reinigungszyklus bewegen. Zur Aktivierung des Menüpunktes die Taste ENT verwenden.

Auf dem Display erscheint:

"Reinigungszyklus "

Mit dieser Funktion wird eine Wasserreinigung aller mit der Ausgabe des Kaffees verbundenen Teile ausgelost.

Nach Beendigung des Reinigungszyklus

erscheint auf dem Display:

"Produkt wahlen Betriebsbereit

Von dieser Augenblick kann der Wasseranschluß verwendet werden. Ist die Funktion Wasseranschluß nicht aktiviert, wird die Kaffeemaschine aus dem Wassertank gesiesen.

Wasseranschluß

Die ROYAL COFFEE BAR verfügbar einen Wasseranschluß ans Trinkwassernetz (53). Schliessen Sie die Kaffeemaschine an eine Trinkwasserleitung mit einem Druckwert zwischen 1,5 und 8 bar. Verwenden Sie dazu einen geeigneten Drucksschlauch, der an die Muffe G3/4" an der Rückseite des Gerätes angeschlossen wird.

Wichtig: Wird bei der Installation des Gerätes im Programmiermenu von der Wassertank- in die Wasseranschlußversion umgestellt, muß das Gerät gemäß der Beschreibung auf S. 14 entluftet werden.
Soll das Gerät entkalkt werden, muss der Wasseranschluß ausgeschalten werden.

"Wasseranschluss" "Aus

Anmerkung:

Bei Wasser mit einem hohen Salz-, Kalk-und Magnesiumgehalt empfeht es sich einen Entkalker zu verwenden (Härte 4 = hartes Wasser)

Für den Entkalkungsvorganglesen Sieitte auf S.24.

Mit den Tasten den Stern auf den Menupunkt "WASSERANSCHLUB" bewegen und mit der Taste ENT aktivieren.

Auf dem display erscheint:

"Wasseranschluss" "Ein

Dosierung Kaffee-Mahlmenge

33

Mit dem Einstellhebel (18) konnen Sie zusammen die Kaffeemenge von 6 bis 9 Gramm wahlen. Stellen Sie den Einstellhebel (18) auf die gewünschte Position.

Mit den Tasten kann der Wert verändert werden: EIN, AUS

Ist die Funktion Wasseranschluß aktiviert wird auf dem Display beim Verlassen des Menus folgender Text angezeigt:

"Wassert. leeren "

Empfehlungen / Hinweise

Probelauf

Aus hygienischen Gründen empfeht es sich, auch nach längerem Unterbruch, das System richtig durchzuspulen.

Leeren Sie den Wassertank und setzen Sieihn wieder in die richtige Position. Auf dem Display erscheint:

"Produkt wahlen Betriebsbereit

Stellen Sie eine Tasse unter die Dampf./Heisswasserduse (7), und drucken Sie die Heisswasser-Taste. Füllen Sie eine Tasse mit Wasser.

Tassen vorwärmen

Sie konnen die Tassen vorwärmen, indem Sie

die Tassen auf die Warmhalteplatte stellen.

Kontrollanzeige Temperatur

Beim Einschalten des Gerätes leuchtet die Anzeige

"Aufheizen...

Sobald die nötige Betriebstempoatur erreicht ist, wechsel das Display auf

"Produkt wahlen

"Betriebsbereit

Kontrollanzeige Leerstand Kaffeebohnenbehälter

"Bohnenbeh. leer

"Betriebsbereit

Das Mahlwerk stellt ab. Kaffeebohnen nachfüllen und Zyklus neu starten.

Kontrollanzeige Leerstand Frischwasserbehälter

"Wassertank leer "

Bei Wassermangel stellt das Programm automatisch ab. Wasser auffüllen und Zyklus neu starten.

Kontrollanzeige Kaffeesatzbehälter

"Satzbeh. leeren

"Betriebsbereit."

These Anzeige leuchtet, wenn sich im Kaffeesatzbehälter 30 Kaffeesatzkuchen befinden. Es erfolgt keine Sperrung der Maschine. Den Behälter Herausziehen und leeren.

Mahlung

Sollte der Kaffee zu schnell (zu grobe Mahlung) oder zu langsam (zu feine Mahlung) in die Tasse

fliessen, so ist das Mahlwerk falsch eingestellt und muss entsprechend korrigiert werden:

Empfohlener Mahlgrad: Position 5

Zugrobe Zahlung = Korrektur auf eine tiefere Zahl (z.B. von 5 auf 3)

Zu feine Zahlung = Korrektur auf eine hochere Zahl (z.B. von 5 auf 7).

Feinheitsgrad am Mahlwerk nur bei laufendem Mahlwerk verstellen, da sonst das Mahlwerk Schaden nehmen kann. Vermeiden Sie nach Möglichkeit extreme Einstellungen, z.B. Position 1, probieren Sie lieber zuerst eine andere Kaffeesorte aus. Nicht jeder Kaffee eignet sich.

Kaffee

Achten Sie auf frischen Kaffee, und verwenden Sie eine dunklere Rostung.

Um einen starken und würzigen Espresso zu erhalten, nur speziell für Espressomaschinen geeignete Kaffeemischungen und keine dickwandige Espresso-Tassen verwenden.

Frischer Kaffee wird am besten kuhl und luftdicht verschlossen aufbewahrt.

Betriebszeit

Die Kaffeemaschine kann ohne weiteres den ganzen Tag über eingeschaltet bleiben. Wirempfehlen Ihnen jedoch, das Gerät nach Gebrauch in den Energiesparmodus zuschalten. Drücken Sie die "Standby"-Taste. Durch die Programmierung des Timers erfolgt dies automatisch. Siehe Seite 36.

Bei längerem Nichtgebrauch (z.B. über Nacht) sollte das Gerät mit dem Netzschalter (4) abgeschaltet werden.

Gerä ausschalten

Gerät erst ausschalten, wenn die automatische Kaffeezubereitung vollständig beendet ist.

Zubereitung

Dosierung Tassenfüllmerge

Bei diesen Gerät konnen Sie die gewünschte Kaffeemenge genau auf ihre Tassen abstimmen.

Mit den drei Starttasten wird die gewünschte Menge gewählt. Auf dem Display erscheidt die entsprechende Anzeige.

Um die Tassengrosse zu programmieren, wird die entsprechende Starttaste gedrück und während des gesamten Ablaufs gehalten und erst losgelassen, wenn die richtige Menge Kaffee in der Tasse ist (max. 250 ml ca.). Auf der Anzeige erscheint

"1 Espresso

"Mengenprogramm"

sobald die Maschine in die Mengenprogrammierung umschaltet.

Achtung! Falls das Vorbruhen aktiviert ist, wird es bereits ausgeführ.

Doppelte Kaffeepportionen

bzw. 2 Tassen

Ein zweiter Kaffee kann gestartet werden durch erneutes Drucken von einer der drei Starttasten. Dabeispiel es keine Rolle mit welcher.Das zuerst gewährte Produkt wird verdoppelt. Dies kann gemacht werden, bis der Auslauf des 1. Produktes begonnen hat.

Bohnenkaffee

34

These Kaffeemaschine mahlt für jeder Tasse. Kaffee eine frische Portion, bei zwei Tassen also auch zwei Portionen und darüber hinter einander. Dies ist eine wichtige Voraussetzung für eine optimale Kaffeequalität.

Mahlgradeinstellung

Stellen Sie den gewünschten Mahlgrad ein: empfohlener Mittelwert Position 5.

Der Mahlgradarf nur bei laufen dem
Mahlwerkverstelltwerden, da
sonst das Mahlwerk Schaden behmen kann.

Kaffee zubereitung

Je nach Verwendung eine oder zwei vorher erwärmte Tassen auf den Abtropfrost (3) unter das Auslauf-System (6) stellen. Drücken Sie die entsprechende Starttaste. Die Maschine gibt jetzt den gewährten Kaffee automatisch aus. Durch Drücken irgendiner Kaffee-Taste kann der Kaffeevorgang unterbrochen werden, wenn beispelssweise eine zu hohe Wassermenge eingestellt wurde. Wenn bei 2 Kaffees während dem ersten Produkt abgebrochen wird, erfolgt kein Bruhen des zweiten Kaffees.

Pulverkaffee

Beachten Sie, dass nur gemahlener Kaffee (mittelfeine Mahlung) verwendet werden darf. Niemals ganze Bohnen oder löslichen Kaffee verwenden!

Gemahlenen Kaffee erst kurz vor der Zube-. reitung in den Behalter einnullen. Gemahlener Kaffee altet schnell und verliert an Qualität.

Wichtig

35

Mit dem mitgelieferten Messloff den gemahlenen Kaffee in den Behalter (14) einfllen. Esarf nur ein gestrichener Messloffe eingefuft werden.

Nun auf die Taste zur Anzahl Kaffeepulver und zusätzlich die entsprechende Starttaste (Kaffee lang, Kaffee normal, Espresso) drucken.

Wichtig! In dieser Funktion ist es nicht möglich eine doppelte Kaffeeportion zu bruhen.

Falls eine zu große Ausgabemenge gewählt wurde kann die Ausgabe durch Drucken einer Starttaste unterbrochen werden.

Heisswasser

Der Heisswasserbetrieb ist vom Kaffeesystem getrennt und garantiert somit geschmacksneutrales heisses Wasser fur Tee, Bouillon usw. Beim Betätigten der Taste für warmes Wasser erscheidt auf dem Display die folgende Mitteilung:

"Heisswasser

Ist bei der Heisswasserabgabe die Heisswasserprogrammierung eingeschaltet, wird die programmierte Menge gefordert, sonst wird solange Heisswasser abgegeben, bis durch nochmaliges Drucken der Heisswassertaste die Abgabe ausgeschelt wird.

Um die Heisswassermenge zu programmieren, wird die Heissswassertaste gedrückt und gehalten bis die gewünschte Menge gefordert wurde, wird durch Loslassen der Heisswasser-taste die Abgabe gestopt und die geforderte Menge gespeichert.

Achtung:

Die Heisswassermenge kann nur programmiert werden, wenn die Heisswasserprogrammierung im Programmiermenu eingeschaltet ist (Siehe Seite 40).

Während der Programmierung erscheidt auf der Anzeige:

"Heisswasser

"Mengenprogramm."

36

Glas oder Tasse direkt unter die Dampf-/Heisswasserduse (7) stellen und die Heisswasser-Taste drucken. Das Heisswasser fliesst nun automatisch aus.

Dampf

Für die Erhitzung von Milch oder anderen Geträngen.

Die Dampf-/Heisswasserduse nach Gebrauch soit mit einem feuchten Lappen reinigen. Rückstände, zum Beispiel von Milch, sind nur schwer zu entfernen.

Beim Drehen des Knopfes Dampf (9) erscheint auf dem Display die folgende Mitteilung:

"Dampf

Dampf-/Heisswasserduse (7) auf Abtropfrost (3) richten und den Drehknopf (9) im Gegenuhr-zeigersinn liegt offen.

Warten Sie, bis das restliche Wasser in der Duse abgelaufen ist. Anschliessend die Dampf/Heisswasserduse ausschwenken und tief in die zu erwärmende Flüssigkeit eintauchen.

37

Drehknopf Dampf langsam bis zum Anschlag offen und die Flüssigkeit mit kreisenden Bewegungen von unter nach oben erhitzen.

Nach der Erhitzung des Getränkes den Drehknopf wieder zurückdrehen und die Duse sofort mit einem feuchten Lappen reinigen.

Achtung: Die Düse ist sehr heiss: Verbrennungsgefahr!

Wird kein Dampf mehr benöltigt, Dampf-/Heisswasserduse zurückschwenken und auf den Abtropfrost richten.

Cappuccino

Beim Betätigter Taste für Capuccino erscheint auf dem Display die folgende Mitteilung:

"Cappuccino

Hinweis: Verwenden Sie optimalerweise Milch mit geringem Fettgehalt (1.5%).

Ist bei der Cappuccinoabgabe die Cappuccinoprogrammierung eingeschaltet, wird die programmierte Menge gefordert, sonst wird solange Cappuccino abgegeben, bis durch nochmaliges Drucken der Cappuccinotaste die Abgabe ausgeschaltet wird.

Um die Cappuccinomenge zu programmieren, wird die Cappuccinotaste gedrück und gehalten. Nach ca. 3 Sekunden schaltet die Pumpe ein und die Cappuccinoabgabe beginnt. Ist die gewünschte Menge gefordert, wird durch Loslassen der Cappuccinotaste die Abgabe gestopt und die geforderte Menge gespeichert.

Für eine optimale Zubereitung des Cappuccino.
darf der Dampf (9) nicht zugeschaltet werden.

Reinigung des Cappuccinatore

Füllen Sie einen Behälter mit Wasser (anstelle Milch), stellen Sie ein unter den Cappuccinatore und laussen den Cappuccinatore laufen, bis der Behälter leer ist. Dadurch wird der Cappuccinatore durchgängt und gereinigt. Somit ist eine hygienisch einwandfrei Reinigung gewährleistet.

Eingebaute

Sicherheitsvorrichtungen

Achtung: Die Cappuccinomenge kann nur programmiert werden, wenn die Cappuccinoprogrammierung im Programmiermenu eingeschaltet ist (siehe Seite 41).

38

Mit dieser Kaffeemaschine können Sie problemlos einen "echten italienischen" Cappuccino Zubereiten - dank dem neuen Cappuccinatore.

Den Ansaug-Schlauch (26) des Cappuccinatore (25) in eine Milchtute oder einen anderen Milchbehälter einfahren. Um eine Vakuumbildung in der Milchtute zu verhindern, diese am Deckel mit einem kleinen Loch zur Luftansaugung versehen.

Tasse unter den Auslauf (27) stellen, Cappuccinotaste drucken.

Die Konsistenz des Milchschaums kann durch Regulierung des Luftventils (28) verändert werden. Dies geschieht durch Heraus- oder Hereindrehen des Ventilstifts.

Kein Betrieb möglich

Bei geöffneter Servicetur ist das Gerät automatisch abgeschelt und kann nicht betrieben werden. Bei fehlender Brühgruppe ist Wasser-und Dampfentnahme möglich.

Elektronische Überwachung der Kaffee-Mahldauer

Sobald der Kaffeebohnenbehälter leer ist, schal-tet der Mahlvorgang nach ca. 20 Sekunden automatisch ab. Behälter mit Kaffeebohnen auffullen. Der Kaffeezyklus kann anschliessend wieder neu gestartet werden.

Elektronische Überwachung der Saugleistung der Pumpe

Sobald der Wasserbehälter leer ist, schaltet das Gerät automatisch ab.

Vollautomatische

Temperatursteuerung

These Steuerung sorgt fur die richtige Temperatur bei Kaffee-, Heisswasser- oder Dampfbetrieb. Bei zu hoher Wassertemperatur wird die Kaffeezubereitung automatisch mit Sicherheitsthermostat und Überhitzungsschutz gespert.

Steinsicherung

Auch beim auserlesensten Kaffee kann es vorkommen, dass sich keine Steine unter den Bohnen befinden. Um Schäden zu vermeiden, ist das Mahlwerk mit einer Steinsicherung ausgestellt. Solle ein Stein in das Mahlwerk gelangen, so macht sich dies durch lautes Rattern bemerkbar. Stellen Sie die Maschine sofort ab. Sollen Sie nicht in der Höhe sein, so stellt das Mahlwerk mittels eingebauter Automatik nach spätestens 20 Sekunden ab.

Wichtig: Um den Motor nicht zu beschädigen, die Maschine nicht wieder in Betrieb setzen, solange der Stein nicht entfernt ist.
Vorgehen siehe Seite 51, Punkte 45 - 49.

Reinigung / Aufbewährung / Wartung

Reinigung

Eine stets sauber gehaltene Kaffeemaschine belohnt Sie durch eine optimale Kaffeequalität und wirkt sich vorteilhaft auf die Lebensdauer des Gerätes aus.

Bevor Sie die Kaffeemaschine rei-nigen, Gerat ausschalten und den Netzsteckerziehen. Vor der Reinigung das Gerat abkühlen halten.

Das Gerät niemals ins Wasser oder in andere Flüssigkeiten tauchen: Geräteschaden!

Reinigen Sie keine Geräteile im Geschir-rspüler!

Trocknen Sie die Teile immer von Hand ab und nicht im Backofen oder in der Mikrowelle!

Frischwasserbehälter / Abtropfschale/ Kaffeesatzbehälter / Kaffeeauslauf-System

39

Damit der Serviceraum und die Brühgruppe (22) sauber bleiben, empfehlen wir Ohnen, den Kaffeesatzbehälter (1) tätig, je nach Gebrauch, zu leeren.

Frischwasserbehälter (11), Abtropfschale (2), Abtropfrost (3) und Kaffeesatzbehälter (1) regelmässig mit einem nicht scheuernden Reinigungsmittel reinigen und anschliessend trockenreiben.

40

Das Kaffeeauslauf-System (6) kann zur Reinigung entfern werden. Die Rändelschraube losen und die Auslaufkanäle mit heissem Wasser gut reinigen.

Reinigen Sie von Zeit zu Zeit das Gerät mit einem feuchten Tuch, und reiben Sie es anschliessend trocken.

Reinigen Sie je nach Bedarf den Behälter für Kaffeepulver (14) mit dem mitgelieferten Pinsel.

Bruhgruppe

Die Bruhgruppe (22) ist immer zu reinigen, wenn der Kaffeebohnenbehälter nachgeführt wird, mindestens aber ein- bis zweimal wochentlich.

Gerat durch Drucken des Netzschalters (4) ausschalten und Serviceture (19) öffnen. Zuerst den Kaffeesatzbehälter (1) entnahmen.

41

Bruhgruppe (22) am Haltegriff hersausnehmer, indem kurz auf die PRESS-Stelle gedrück wird.

Die Brühgruppe muss mit hand warmem Wasser ohne Spülmittel gereinigt werden. Achten Sie darauf, dass die beiden Chromstahlsiebe frei von Kaffeerrückständen sind.

42

Das obere Sieb konnen Sie fur die Reinigung abnehmer, indemn Sie mit dem mitgelieferten Schlüssel die Schraube im Gegenuhrzeigersinn offen. Anschliessend alle Teile der Brügruppe trockenreiben, Sieb wieder montieren und Schraube mit dem Schlüssel vorsichtig anziehen.

43

Nehmen Sie die Schublade für Kaffeepulverreste (23) zur Reinigung Heraus. Verwenden Sie darauf ein nicht scheuerndes Reinigungsmittel.

Reinigen Sie den Serviceraum gründlich, und setzen Sie anschliessend die Schublade für Kaffeepulverreste wieder ein.

44

Schieben Sie die Bruhgruppe am Haltegriff wieder ein, bis sie hörbar einrastet, und schliessen Sie die Servicetur. Den Kaffeesatzbehälter wieder einschieben.

Drucken Sie beim Einschieben der Bruhgruppe niemals auf die PRESS-Stelle (Geräteschaden)!

Achtung: Bei nicht richtig eingesetzter Brügruppe zeigt das Display

"Bruhgr. fehlt

Die Maschine ist für die Kaffeezubereitung gesperrt.

Mahlwerk

Nie Wasser ins Mahlwerk geben: Geräteschaden!

45

Der Kaffeebohnenbehälter muss regelmässig

von qualifiziertem Fachpersonal gereinigt werden. Zu thisem Zweck den Netzstecker aus der Steckdoseziehen.

Die restlichen Bohnen aus dem Behälter entnahmen und die beiden Schrauben losen.Der Bohnenbehälter kann nun für die Reinigungentaernt.

46

Verstellhebel sorgfällig nach oben ziehen.

47

Den Verstellring nach links drehen, bis die blauen Markierungen einander gegenüber stehen.

48

Der Mahrlingträger kann jetzt nach oben hin mit leichten Bewegungen aus der Maschine entfernt werden.

49

Das Mahlwerkgehäuse und den Mahlringträger mit einem Pinsel oder Staubsauger reinigen. Darauf achten, dass die Position vom Verstellring nicht verändert wird.

Beim Zusammensetzen in umgekehrter Reihenfolge vorgehen und sich vergewissern, dass sich der Verstellring während der Reinigung nicht gedreht hat. Andernfalls Verstellring drehen, bis die blaue Markierung mit einer der drei Aussparungen zusammenfällt.

Den Mahlringträger einsetzen und darauf achten, dass die blauen Markierungen einander gegenüberstehen.

50

Den Verstellring so welt im Uhrzeigersinn drehen, bis die roten Markierungen einander gegenüberstehen.

51

Den Verstellhebel auf den Verstellring so aufschnappen, dass der Mahlgrad auf die

Position 6 zeigt.

Cappuccinatore

52

Zur schellen Reinigung zwischen durch den Ansaug-Schlauch in heisses Wasser geben und den Cappuccinatore betätigten, dadurch wird der Cappuccinatore mit Heisswasser-Dampf durchgeschlossen.

Zur gründlichen Reinigung den Cappuccinatore demontieren und den Deckel (29) aufmachen. Mit hand warmem Wasser äusserlich reinigen, anschliessend mit klarem Wasser durchspülen.

Entkalkung

Achtung: Entkalkungsarbeiten sind bei abgekühler Maschine auszufahren.

Durch das Entkalken werdenSAMTliche Flächen und Durchlässe von Verkrustungen befrei. Dies garantiert die einwandfrei Funktion von Ventilen, Heizungssteuerungen und anderen wichtigen Elementen.

Hinweis: aufgrund der komplexen Bauweises des hydraulischen Kreislaufs der Kaffeemaschine betreffen die im folgenden beschrieben Entkalkungszyklen (automatisch und konventionell) nicht alle Leitungen.

Davon ausgeschlossen sind leicht erreichbare Bestandteile wie die Bruhgruppe (22) und der Verbindungszapfen aus Plastik zu dieser Einheit.

Je nach Kalkhaltigkeit des Wassers ist das Gerät alle drei bis vier Monate zu entkalken. In Gegen den mit sehr hoher Wasserhärte empfehlen wir Ohnen eine entsprechend öftere Anwendung.

Um Ihn die Entkalkung zu erreichtern, ist diese Kaffeemaschine mit einer speziellen Kontroll

anzeige ausgerüstet.

"Entkalken

"Betriebsbereit

Spätestens wenn diese Anzeige leuchtet, ist die Maschine zu entkalken. Die Maschine wird nicht gesperrt. Sie haben zusätzlich die Möglichkeit, diese Anzeigebau auf ihre Wasserhärte einzustellen.

Vom Werk ist das Gerät auf eine mittlere Wasserhärte von ca. 25^ fH eingestellt, was das Aufleuchten "Entkalken" nach ca. 150 Litern bewirkt.

Die Wasserhärte können Sie nach Bedarf gemäß Seite 53 verändern.

Folgende Einstellungen sind möglich:

Härte 4: über 29^ fH (14^ dH), entspricht ca. 80 Liter Wasserdurchlauf

Härte 3: von ca. 20^ bis 29^ fH ( 7^ - 14^ dH), entspricht ca. 150 Liter Wasserdurchlauf

Härte 2: von ca. 12^ bis 20^ fH (4^ - 7^ dH), entspricht ca. 300 Liter Wasserdurchlauf

Härte 1: unter 10^ fH (3^ dH), entspricht über 500 Liter Wasserdurchlauf

In Gegenen mit hartem Wasser und zur gleichzeitigen Verbesserung der Kaffeequalität empfehlen wir die Verwendung eines Wasserfilters. Dies schützt die Maschine und verlangert die erforderlichen Entkalkungsabstände.

Hinweis: Benutzen Sie hierfür ein speziell geeignetes Entkalkungsmittel für Kaffeemaschinen.

Auf keinen Fall darauf Essig verwendet werden, dieser wurde das Gerät beschädigen.

Zum Entkalken stehen Ohnen zwei Möglichkeit zur Verfugung:

Automatische Entkalkung

Wahlen Sie den Funktion im Programmiermo

dus (siehe Seite 36).

Mit den Tastenden Stern am Ende der Zeile auf den Menupunkt Entkalken bewegen.

Mit der Taste ENT den Punkt aktivieren.

Auf dem Display erscheint:

"Entkalken

Entkalkungslösung (gemass Hinweis auf der Verpackung) in den Wasserbehälter geben. Stellen Sie ein genugend grosses Gefäss unter die Dampf-/Heisswasserduse und den Cappuccinatore, und offen Sie den Drehknopf Dampf. Das Gerät beginnt jetzt mit der Entkalkung, welche automatisch abläuft. Die Pumpe fordert jeweils eine petite Menge Entkalkungsmittel ins System und unterbricht dann wieder, um das Mittel einworken zu halten. Auf dem Displayerscheint während dieser Zeit die Anzeige:

" Gerat wird "

entkalkt

Dieser Vorgang dauert ca. 3 / 4h .Wenn der Vorgang beendet ist, erscheid auf der Anzeige:

Entkalken

" beendet

Drehknopf Dampf schliessen, und die Pumpe stellt ab.

Jetzt Taste ENT drucken. Die Anzeige signalisiert, dass das Gerät gespüt werden muss, um die Entkalkungsmittelreste zu entfernen.

"Wassertank

"Leer

Den Wassertank entfernen, gut ausspulen und mit frischem Wasser fullen. Langsam den Drehknopf Dampf offen und den gesamten Inhalt des Wasserbehalters entleeren.

Auf dem Display erscheint:

"Spulen

"beendet

Drehknopf Dampf schliessen, und die Pumpstellt ab. Taste ENT drucken, das Gerät ist wieder im Hauptmenu des Programmiermodus.

Hinweis: Der Entkalkungsvorgang kann jederzeit mit der ESC-Taste verlassen werden (Heisswasser-Taste drucken).

"Kalkanzeige" ruckstellen

Mit den Tasten den Stern auf den Menupunkt Kalkanzeige bewegen und mit der Taste ENT aktivieren. Auf dem Display erscheint:

"Kalkanzeige

"Rückstellen nein "

Mit den Tasten kann der Wert verändert werden: Ja, Nein.

Beim Rücksetzen werden die internen Wasserzahler für System 1 und System 2 zurückgesetzt, der Text "Entkalken" wird nicht mehr angezeigt. Wird der Menupunkt

"Sign. Entkalken "

angewählt, obwohl der Text "Entkalken" auf dem Display nicht erscheint, zeigt die Anzeige folgenden Text:

"Wassermenge

"niercht erreicht

Konventionelle Entkalkung

Bei ausgeschalteter Kaffeemaschine Entkalkungslosung (gemass Hinweis auf der Verpackung) in den Wasserbehälter geben. Gefass unter die Dampf-/Heisswasserduse (7) stellen.

Durch Drucken des Netzschalters Geräteinschalten und Heisswasser-Taste drucken und ca. 1 Minute die Entkalkungslösung über die Duse ausfliesen halten.

Zum Beenden Heisswasser-Taste drucken. Die Maschine durch Drucken des Netzschalters wieder ausschalten und die Lösung ca. 5 Minuten einwirken setzen. Wiederholen Sie den Vorgang zwei-bis dreimal, bis der gesamte Inhalt des Wasserbehalters mit der Entkalkungslösung über die Düse ausgeflossen ist.

Nach dem Entkalken den Frischwasserbehälter (11) gut ausspulen und mit frischem Wasser auffullen. Gerat wieder einschalten und die Maschine gut durchspulen, indem Sie das eingefüllte frische Wasser (ca. 2 Liter) über die Dampf-/Heisswasserduse ausfliesen halten. So bleiben keine geschmacksbeeinträchtigenden Reste in der Maschine.

Die Kaffeemaschine ist wieder betriebsbereit.

Wichtig: Regelmässige Entkalkung schützt Ihr Gerät vor teuren Reparaturen. Schäden, die auf Unterlassung der notwendigen Entkalkung, falsche Handhabung oder Nichtbeachten der Betriebsanleitung zurückzuführen sind, fallen nicht unter Garantie. Sind Sie nicht safer über den Härtegrad Ihres Wassers, so verlassen Sie sich am besten auf die Werkseinstellung.

Entsorgung

Ausgediente Geräte sofort unbrauchbar machen. Netzstecker ziehen und Netzkabel durchtrennen.

Ausgediente Kaffeemaschinen sollen möglichst bei einer öffentlichen Sammelstelle abgegeben werden.

Bei Nichtgebrauch Gerat ausschalten und Netzsteckerziehen.

Die Kaffeemaschine an einem trokkenen und für Kinder unzuganglichen Ort aufbewahren.

Wird das Gerät langere Zeit nicht benutzt, sollte es vor übermässigem Staub oder Schmutz geschützt werden.

Wartung

Die Kaffeemachine sollte nebst einer gelegentlichen Funktionskontrolle regelmässig gemäß den Reinigungsvorschriften auf Seite 41 gesaubert werden.

Störungen und deren Behebung

Bei Störungen, Defekt am Gerät oder bei Verdacht auf Defekt nach einem Sturz sofort den Netzsteckerziehen.

Falls Sie eine Störung mit Hilfe der folgenden Übersicht nicht selbst beheben konnen, wenden Sie sich an autorisierte Fachleute.

Reparaturen am Gerät)dürfen nur durch autorisierte Fachleute ausgeführrt werden. Durch nicht fachgerechte Reparaturen konnen erhebliche Gefahren für den Benutzer entstehen. Bei unfachgerechten Reparaturen kann keine Haftung für eventuelle Schäden übernommen werden. In thisem Fall erlischt auch jeglicher Garantieanspruch.

Fehler	Mögliche Ursache(n)	Behebung
Keine Anzeige auf dem Display	Keine Spannung auf Gerät	Netzschalter einschalten, Stecker-Anschluss und Sicherung überprüfen
	Servicetüre offen	Servicetüre schliessen
Automatische Kaffee-zubereitung startet nicht	Brühgr. fehlt	Brühgruppe einschieben bzw. verriegeln
	Brühgr. block.	Brühgruppe reinigen (siehe Seite 50)
	Wassertank leer	Bohnenbeh. Leer Betriebsbereit Wasser bzw. Kaffeebohnen auffullen und Kaffeezyklus neu starten
	Satzbeh. fehlt	Kaffeesatzbehälter richtig einsetzen
	Mahlwerk block.	Mahlwerk reinigen (siehe Seite 51)
Es tritt anstelle des Kaffees nur Wasser aus	Taste zur Anzahl Kaffeepulver ist gedrückt, ohne dass Kaffeepulver eingefullt wurde	Einen gestrichenen Messloffel Kaffee-pulver einfllen
Kein Heisswasser/Dampf	Austritsöffnung der Dampfdüse ist verstopft	Mit dünner Nadel Öffnung durchstossen
Kaffee fliesst zuchnell	Zu grobe Mahlung	Auf feinere Mahlung einstellen, z.B. von Position 5 auf 3
Kaffee fliesst zu langsam	Zu feine Mahlung	Auf gröbere Mahlung einstellen, z.B. von Position 5 auf 7
Kaffee ist zu weniger heiss	Sieb in der Brühgruppe ist verstopft	Sieb reinigen
	Tasse nicht vorgewärmt	Tasse auf Warmhalteplatte stellen
Kaffee hat keinen Schaum	Ungeeignete Kaffeemischung, Kaffee ist nicht mehr rostfrisch, Kaffeepulver ist zu fein oder zu grob gemahlen	Kaffeesorte wechseln
Das Gerät leistet weniger, die Aufheizzeit wird länger, die Wasserdurchlaufmenge stimmt nicht mehr	Das Gerät ist verkalkt	Das Gerät gemäß den Anweisungen auf Seite 52 entkalien
Brühgruppe kann nicht herausgenommen werden	Brühgruppe ist nicht in Grundstellung	Gerät einschalten, Servicetüre schliessen, Kaffeesatzbehälter einszenten, Gerät gehsellt sichzig in Grundstellung zusück
