MANUALE UTENTE MAX-WAY BRITAX

Por fim, aperte as fitas de cinto puxando as extremidades soltas para baixo (fig. 4k) até o apoio do pé tocar no chão. O apoio do pé tem de permanecer em chão firme – não em tampas de caixas de armazenamento ou semelhante. Assim que estiver devidamente preso, teste o assento para criança tentando movê-lo para trás, para a frente e para os lados. Se parecer solto, terá de reinstalá-lo até ficar devidamente firme. NÃO encoste o lado traseiro do assento para criança contra o tablier ou junto do pára-brisas.

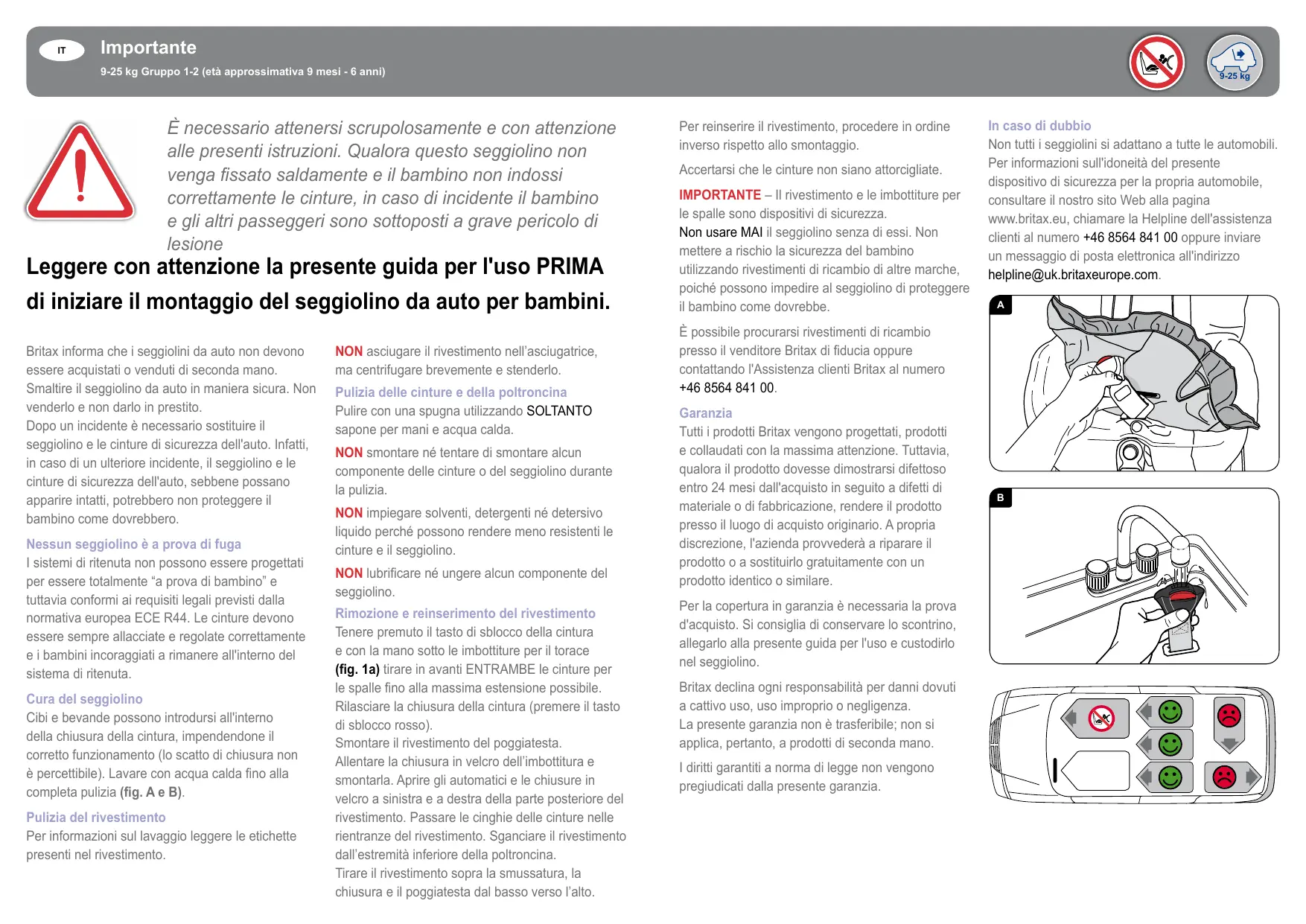

IT Importante 9-25 kg Gruppo 1-2 (età approssimativa 9 mesi - 6 anni)

È necessario attenersi scrupolosamente e con attenzione alle presenti istruzioni. Qualora questo seggiolino non venga fissato saldamente e il bambino non indossi correttamente le cinture, in caso di incidente il bambino e gli altri passeggeri sono sottoposti a grave pericolo di lesione

Leggere con attenzione la presente guida per l'uso PRIMA

di iniziare il montaggio del seggiolino da auto per bambini. Britax informa che i seggiolini da auto non devono essere acquistati o venduti di seconda mano. Smaltire il seggiolino da auto in maniera sicura. Non venderlo e non darlo in prestito. Dopo un incidente è necessario sostituire il seggiolino e le cinture di sicurezza dell'auto. Infatti, in caso di un ulteriore incidente, il seggiolino e le cinture di sicurezza dell'auto, sebbene possano apparire intatti, potrebbero non proteggere il bambino come dovrebbero. Nessun seggiolino è a prova di fuga I sistemi di ritenuta non possono essere progettati per essere totalmente “a prova di bambino” e tuttavia conformi ai requisiti legali previsti dalla normativa europea ECE R44. Le cinture devono essere sempre allacciate e regolate correttamente e i bambini incoraggiati a rimanere all'interno del sistema di ritenuta. Cura del seggiolino Cibi e bevande possono introdursi all'interno della chiusura della cintura, impendendone il corretto funzionamento (lo scatto di chiusura non è percettibile). Lavare con acqua calda fino alla completa pulizia (fig. A e B). Pulizia del rivestimento Per informazioni sul lavaggio leggere le etichette presenti nel rivestimento.

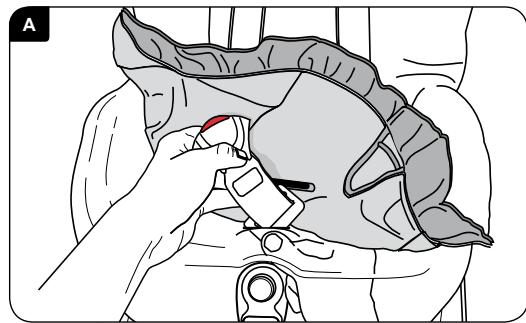

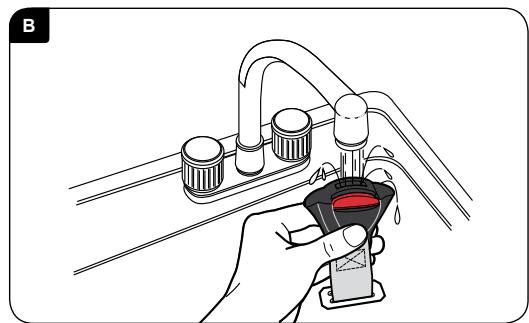

NON asciugare il rivestimento nell’asciugatrice, ma centrifugare brevemente e stenderlo. Pulizia delle cinture e della poltroncina Pulire con una spugna utilizzando SOLTANTO sapone per mani e acqua calda. NON smontare né tentare di smontare alcun componente delle cinture o del seggiolino durante la pulizia. NON impiegare solventi, detergenti né detersivo liquido perché possono rendere meno resistenti le cinture e il seggiolino. NON lubrificare né ungere alcun componente del seggiolino. Rimozione e reinserimento del rivestimento Tenere premuto il tasto di sblocco della cintura e con la mano sotto le imbottiture per il torace (fig. 1a) tirare in avanti ENTRAMBE le cinture per le spalle fino alla massima estensione possibile. Rilasciare la chiusura della cintura (premere il tasto di sblocco rosso). Smontare il rivestimento del poggiatesta. Allentare la chiusura in velcro dell’imbottitura e smontarla. Aprire gli automatici e le chiusure in velcro a sinistra e a destra della parte posteriore del rivestimento. Passare le cinghie delle cinture nelle rientranze del rivestimento. Sganciare il rivestimento dall’estremità inferiore della poltroncina. Tirare il rivestimento sopra la smussatura, la chiusura e il poggiatesta dal basso verso l’alto.

Per reinserire il rivestimento, procedere in ordine inverso rispetto allo smontaggio. Accertarsi che le cinture non siano attorcigliate. IMPORTANTE – Il rivestimento e le imbottiture per le spalle sono dispositivi di sicurezza. Non usare MAI il seggiolino senza di essi. Non mettere a rischio la sicurezza del bambino utilizzando rivestimenti di ricambio di altre marche, poiché possono impedire al seggiolino di proteggere il bambino come dovrebbe.

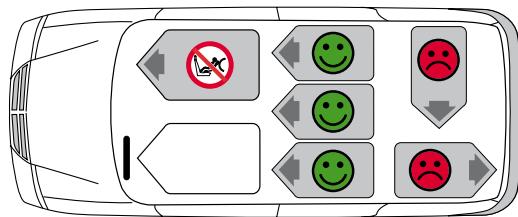

In caso di dubbio Non tutti i seggiolini si adattano a tutte le automobili. Per informazioni sull'idoneità del presente dispositivo di sicurezza per la propria automobile, consultare il nostro sito Web alla pagina www.britax.eu, chiamare la Helpline dell'assistenza clienti al numero +46 8564 841 00 oppure inviare un messaggio di posta elettronica all'indirizzo helpline@uk.britaxeurope.com. A

È possibile procurarsi rivestimenti di ricambio presso il venditore Britax di fiducia oppure contattando l'Assistenza clienti Britax al numero +46 8564 841 00. Garanzia Tutti i prodotti Britax vengono progettati, prodotti e collaudati con la massima attenzione. Tuttavia, qualora il prodotto dovesse dimostrarsi difettoso entro 24 mesi dall'acquisto in seguito a difetti di materiale o di fabbricazione, rendere il prodotto presso il luogo di acquisto originario. A propria discrezione, l'azienda provvederà a riparare il prodotto o a sostituirlo gratuitamente con un prodotto identico o similare. Per la copertura in garanzia è necessaria la prova d'acquisto. Si consiglia di conservare lo scontrino, allegarlo alla presente guida per l'uso e custodirlo nel seggiolino. Britax declina ogni responsabilità per danni dovuti a cattivo uso, uso improprio o negligenza. La presente garanzia non è trasferibile; non si applica, pertanto, a prodotti di seconda mano. I diritti garantiti a norma di legge non vengono pregiudicati dalla presente garanzia.

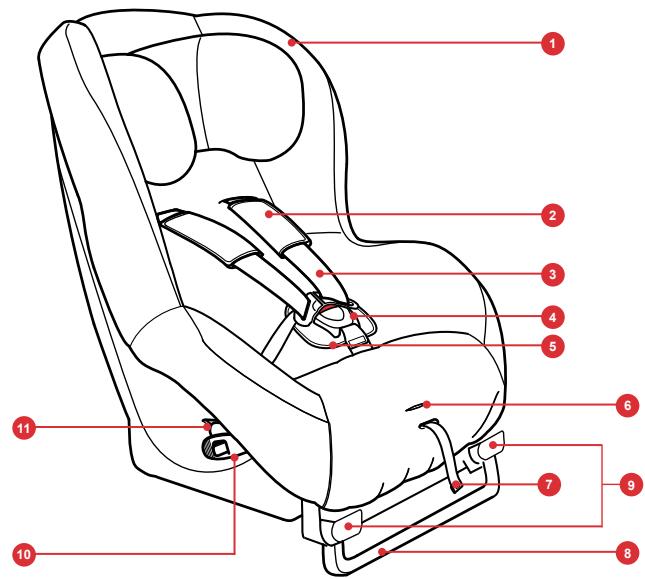

Presentazione del seggiolino

9–25 kg Gruppo 1-2 (età approssimativa 9 mesi – 6 anni)

9–25 kg Gruppo 1-2 (età approssimativa 9 mesi – 6 anni)

GRAVE PERICOLO NON utilizzare in nessuna circostanza il seggiolino rivolto all'indietro sul sedile del passeggero con l'airbag attivato. NON utilizzare il seggiolino in direzione di marcia sul sedile del passeggero con l'airbag attivato, salvo che la casa produttrice del veicolo non indichi che sia sicuro. NON utilizzare il seggiolino su sedili del veicolo orientati lateralmente o rivolti all'indietro. NON utilizzare nulla (ad es. cuscini o coperte) per sollevare il seggiolino dal sedile del passeggero. In caso di incidente, infatti, il seggiolino e le cinture di sicurezza dell'auto non proteggerebbero il bambino come dovrebbero. NON utilizzare il seggiolino a casa. Non è stato concepito per l'uso domestico e deve essere impiegato unicamente nell'automobile. NON cercare di smontare o modificare il seggiolino, né di fare aggiunte ai componenti; non modificare il modo in cui le relative cinture o le cinture di sicurezza dell'automobile sono realizzate o utilizzate. L'omologazione ufficiale non è più valida qualora vengano apportate modifiche. NESSUNA modifica può essere apportata al seggiolino se non dal produttore. NON lasciare i bambini da soli nell'automobile, neppure per brevi periodi. NON lasciare oggetti sfusi nella parte posteriore dell'automobile, quali bagagli o libri. Questi oggetti devono essere adeguatamente fissati, perché in caso di brusca frenata del veicolo continuano a muoversi e possono provocare lesioni gravi. Gli oggetti sfusi pesanti e di grandi dimensioni pongono rischi particolari.

ACCERTARSI di regolare la cintura in modo da adattarla agli abiti indossati dal bambino prima di ogni viaggio: una regolazione per abiti invernali potrebbe risultare eccessivamente lenta per un bambino che indossa abiti estivi.

1. Rivestimento sedile 2. Imbottiture per le spalle

CONSERVARE il seggiolino in un luogo sicuro quando non viene utilizzato. Evitare di collocare oggetti pesanti sul seggiolino e non riporlo in prossimità di fonti dirette di calore o alla luce solare diretta.

3. Cinture 4. Chiusura della cintura 5. Imbottitura comfort 6. Tasto di regolazione della cintura

ACCERTARSI che il seggiolino sia sempre fissato anche se non viene utilizzato dal bambino.

ACCERTARSI che tutti i passeggeri abbiano le relative cinture di sicurezza allacciate.

Britax, nonostante durante la messa a punto di nuovi prodotti tenga in considerazione il contatto del seggiolino con i sedili del veicolo, declina qualsiasi responsabilità per danni ai sedili del veicolo o alle cinture di sicurezza. IMPORTANTE – Il seggiolino è adatto unicamente per l'uso nei veicoli specificati (vedere l'elenco dei veicoli approvati) e DEVE essere utilizzato esclusivamente con una cintura addominale o una cintura addominale e una diagonale (conformi al regolamento UN/ECE n. 16 o ad altre normative equivalenti).

7. Cintura di regolazione 8. Barra di supporto 9. Tasti di regolazione barra di supporto

10. Braccio di blocco

NON lasciare sbloccati gli eventuali sedili reclinabili dell'automobile. In caso di brusca frenata del veicolo uno schienale sbloccato può provocare lesioni al bambino.

NON permettere ai bambini di giocare con il seggiolino o di regolarlo.

CONSERVARE la presente guida per l'uso nell'apposita tasca. COPRIRE il seggiolino se l'automobile viene lasciata sotto la luce solare diretta. Sotto il sole estivo gli accessori possono diventare caldi al tatto e il rivestimento può scolorire. ACCERTARSI che il seggiolino non rimanga incastrato a causa di un eventuale sedile reclinabile dell'automobile o della sua portiera.

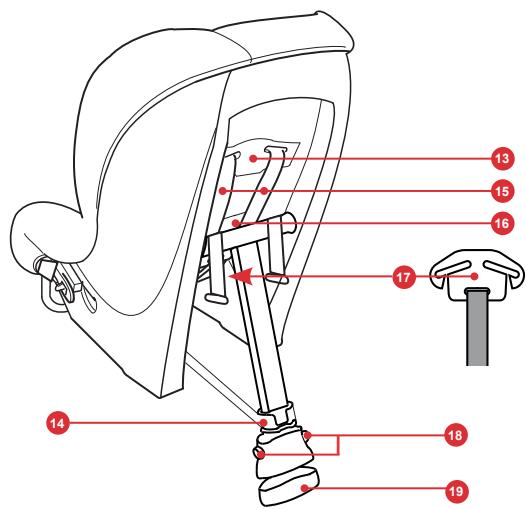

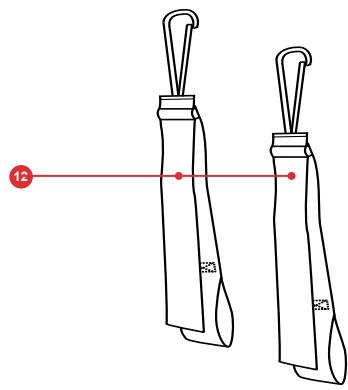

12. Cinture di fissaggio 13. Piastra posteriore 14. Fissaggio piede di supporto

15. Passanti delle cinture per le spalle 16. Tasca per la guida utente (non illustrata)

17. Morsetto (nascosto) 18. Tasti di sblocco piede di supporto 19. Piede di supporto

1. Regolazione del seggiolino in base al peso del bambino IMPORTANTE – Questo seggiolino è stato progettato in modo da garantire la sicurezza indipendentemente da altri dispositivi di sicurezza esterni.

Regolazione delle cinture

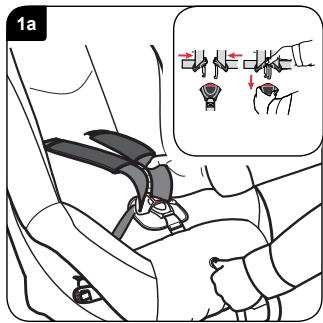

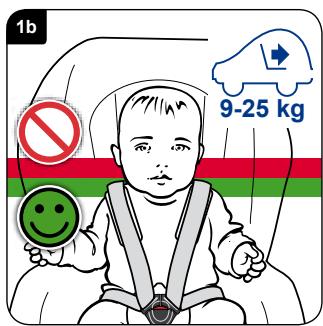

Tenere premuto il tasto di sblocco della cintura e con la mano sotto le imbottiture per il torace (fig. 1a) tirare in avanti ENTRAMBE le cinture per le spalle fino alla massima estensione possibile. Sganciare la chiusura della cintura premendo il relativo tasto rosso. Sistemare la cintura attorno al corpo del bambino. Per fissare la chiusura; tenere innanzitutto le due sezioni superiori insieme (riquadro), quindi spingerle a fondo nella sezione inferiore finché non scattano in posizione. Tirare con cautela verso l'alto la cintura per tendere le sezioni della cintura addominale in base alle esigenze. Tirare in avanti la cintura di regolazione accertandosi che la cintura sia comoda ma allo stesso tempo SALDA attorno al corpo del bambino. Accertarsi che le cinture non siano attorcigliate.

IMPORTANTE – PRIMA di montare il seggiolino in un'auto, è necessario regolare l'altezza delle cinture per le spalle a una posizione adeguata per il bambino. Le imbottiture per le spalle devono trovarsi in posizione alta sulle spalle del bambino, come illustrato (fig. 1b). Le imbottiture per le spalle DEVONO essere regolate in modo che siano all'altezza delle spalle del bambino o poco più in basso. In caso di dubbi, utilizzare il passante che si trova subito sotto la spalla piuttosto che quello sopra (fig. 1b). Quando si inizia a utilizzare i passanti superiori, il bambino può continuare a utilizzare il seggiolino finché la linea degli occhi supera la sommità della poltroncina.

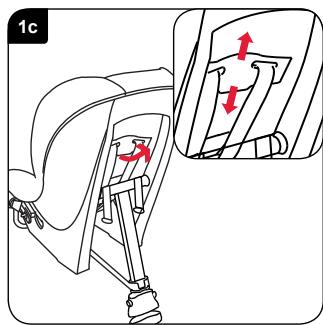

Regolazione del poggiatesta Tirare verso l'alto la piastra posteriore e regolare il poggiatesta facendo scorrere la piastra più in alto o più in basso (fig. 1c). Accertarsi che la piastra posteriore scatti nella posizione desiderata.

2. Montaggio del seggiolino (rivolto all'indietro) sul sedile laterale posteriore 2a

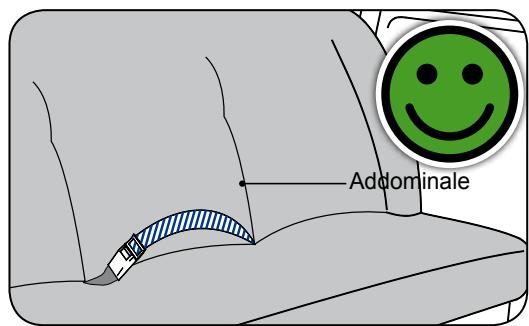

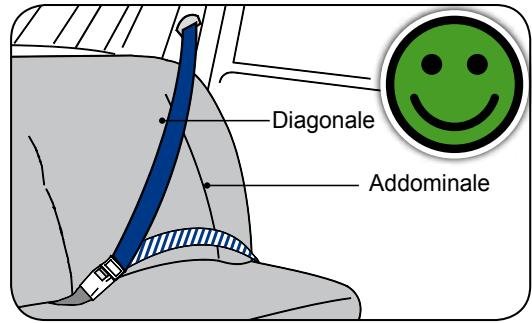

IMPORTANTE – Il seggiolino può essere utilizzato con una cintura addominale o una cintura addominale e una diagonale.

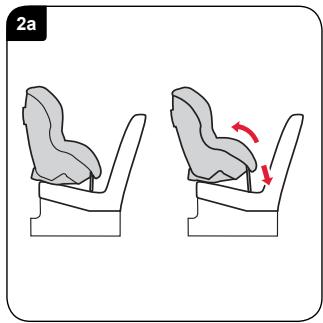

Il seggiolino è dotato di una barra di supporto regolabile (fig. 2a): più il bambino è piccolo, più il sedile dovrà essere reclinato.

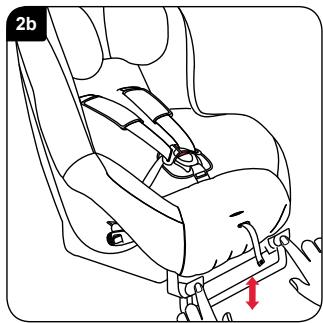

Più il bambino è grande, più il sedile dovrà essere rialzato. Per cambiare la posizione (se necessario), fare scorrere la barra di supporto verso l'esterno finché non scatta nella posizione desiderata. Per far rientrare la barra di supporto, premere i due tasti relativi e tirare verso l'alto la barra (fig. 2b). Accertarsi che la barra di supporto scatti completamente in posizione.

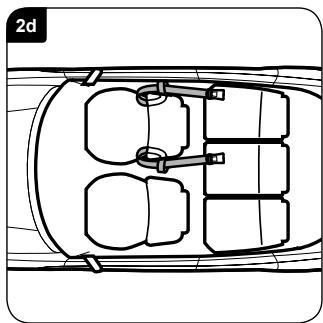

Fare scorrere le estremità degli occhielli delle cinture di fissaggio tra il sedile anteriore dell'auto e la parte posteriore come illustrato (fig. 2d e fig. 2e). Portare le estremità della chiusura delle cinture di fissaggio attorno alla parte esterna del sedile dell'auto e farle passare attraverso gli occhielli 2 . Inserire i ganci di fermo delle cinture di fissaggio negli occhielli metallici sulla parte posteriore del sedile. Tendere temporaneamente le cinture di fissaggio tirando le estremità libere verso il basso.

Estrarre una sezione sufficiente di cintura addominale e cintura diagonale (600 – 900 mm circa). Aprire il braccio di blocco sul lato opposto della chiusura della cintura di sicurezza. Tirare indietro il rivestimento del seggiolino per esporre la cintura inguinale. Far passare la cintura attraverso la guida di blocco e il passante della poltroncina (fig. 2g), fino alla superficie superiore della parte inferiore del sedile e dietro la cintura inguinale (riquadro), quindi abbassarla inserendola nel passante sull'altro lato del seggiolino. Aprire l'altro braccio di blocco, far passare la cintura di sicurezza sotto il braccio e inserire la linguetta nella chiusura (fig. 2h).

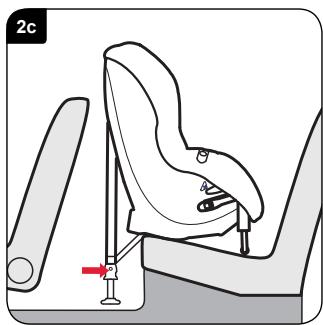

Collocare il seggiolino sul sedile dell'auto, rivolto all'indietro. Dopo il montaggio, lo spazio tra il sedile anteriore e il seggiolino deve essere almeno di 10 mm. NON deve poggiare sul sedile dell'auto. Se il seggiolino entra in contatto con il sedile, regolare il sedile dell'auto verso la parte anteriore accertandosi sempre che il conducente o il passeggero siedano in una posizione comoda. In caso contrario, tentare un'altra posizione all'interno dell'auto (fig. 2c).

Se la chiusura si trova nella posizione con­ trassegnata come errata con il simbolo e non è possibile tendere la cintura di sicurezza in modo corretto (fig. 2j), tentare un'altra posizione all'interno dell'auto.

Estendere completamente il piede di supporto premendo i due tasti di sblocco. Accertarsi che le staffe di fissaggio del piede di supporto siano rivolte in avanti e che le cinture non siano attorcigliate. Abbassare il piede di supporto e regolare l'altezza in modo che si trovi a una distanza di 30 mm circa dal pianale (fig. 2c). Per controllare se la distanza dal piede di supporto al pianale è corretta, utilizzare la riga stampata sul 2d

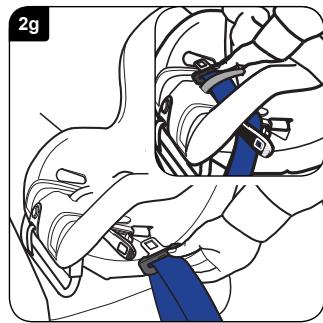

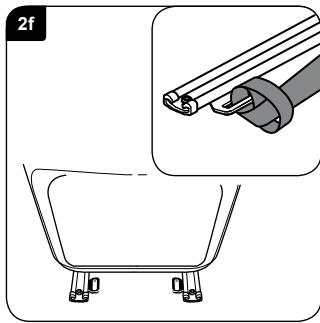

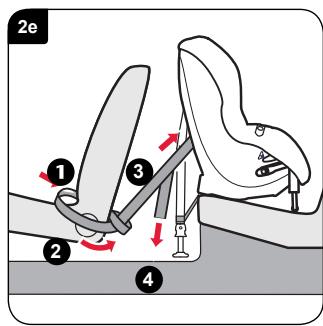

Fare scorrere le estremità degli occhielli delle cinture di fissaggio tra il sedile anteriore dell'auto e la parte posteriore come illustrato fig. 2e). Portare le estremità (fig. 2d e dei ganci delle cinture di fissaggio attorno alla parte esterna del sedile dell'auto e farle passare attraverso gli occhielli 2 . Inserire i ganci delle cinture di fissaggio negli anelli di fissaggio sulla parte posteriore del seggiolino 3 . Tendere temporaneamente le cinture di fis­sag­gio tirando le estremità libere verso il basso 4 .

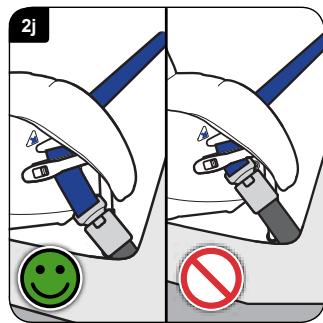

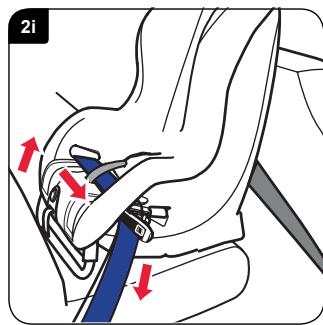

Tirare ogni parte allentata della cintura di sicurezza che attraversa il seggiolino accer­ tandosi che la cintura non sia attorcigliata (fig. 2i). Quando la cintura è aderente, chiu­dere i bracci di blocco in ENTRAMBI i lati del sedile accertandosi che si blocchino in posizione.

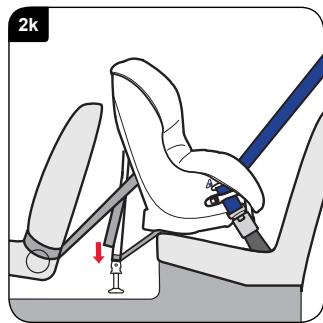

Infine, tendere le cinture di fissaggio tirando le estremità libere verso il basso (fig. 2k) finché il piede di appoggio non tocca il pianale. Il piede di supporto deve poggiare su un pianale solido, non su coperchi di scatole o oggetti simili. Dopo aver fissato saldamente il seggiolino, collaudarlo spostandolo avanti e indietro e lateralmente. Se risulta allentato, è necessario ripetere il montaggio fino a fissarlo saldamente. NON poggiare la parte posteriore del seggiolino sul sedile del conducente o sul sedile anteriore del passeggero.

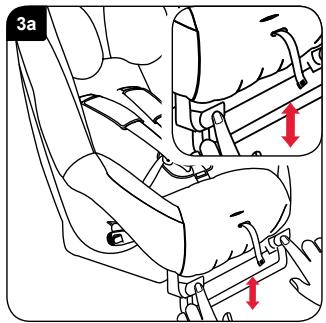

3. Montaggio del seggiolino (rivolto all'indietro) sul sedile centrale posteriore IMPORTANTE – Il seggiolino può essere utilizzato con una cintura addominale o una cintura addominale e una diagonale.

Più il bambino è grande, più il sedile dovrà essere rialzato. Per cambiare la posizione (se necessario), fare scorrere la barra di supporto verso l'esterno finché non scatta nella posizione desiderata. Per far rientrare la barra di supporto, premere i due tasti relativi e tirare verso l'alto la barra (fig. 3a). Accertarsi che la barra di supporto scatti completamente in posizione.

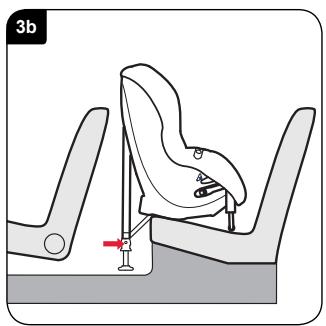

Collocare il seggiolino rivolto all'indietro; la parte posteriore del seggiolino deve essere posizionata centralmente tra il sedile del conducente e il sedile del passeggero.

Estrarre una sezione sufficiente di cintura addominale e cintura diagonale (600 – 900 mm circa). Aprire il braccio di blocco sul lato opposto della chiusura della cintura di sicurezza. Tirare indietro il rivestimento del seggiolino per esporre la cintura inguinale. Far passare la cintura attraverso la guida di blocco e il passante della poltroncina (fig. 3f), fino alla superficie superiore della parte inferiore del sedile e dietro la cintura inguinale (riquadro), quindi abbassarla inserendola nel passante sull'altro lato del seggiolino.

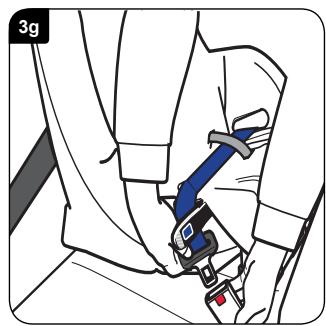

Aprire l'altro braccio di blocco, far passare la cintura di sicurezza sotto il braccio e inserire la linguetta nella chiusura (fig. 3g).

Estendere completamente il piede di supporto premendo i due tasti di sblocco. Accertarsi che le staffe di fissaggio del piede di supporto siano rivolte in avanti e che le cinture non siano attorcigliate. Abbassare il piede di supporto e regolare l'altezza in modo che si trovi a una distanza di 30 mm circa dal pianale (fig. 3b). Per controllare se la distanza dal piede di supporto al pianale è corretta, utilizzare la riga stampata sul retro del presente manuale.

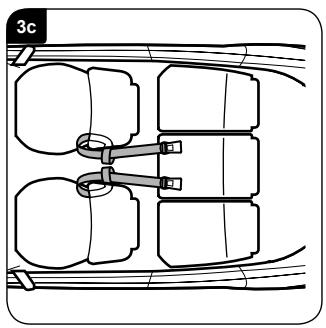

Fare un cappio con una cintura di fissaggio attorno al sedile del conducente e al sedile anteriore del passeggero come illustrato (fig. 3c).

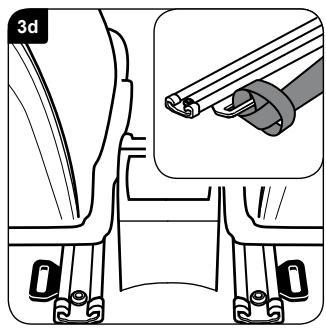

Se le barre di scorrimento dei sedili dell'auto sono dotate di occhielli, questi ultimi possono essere utilizzati come alternativa (vedere dettaglio 3d).

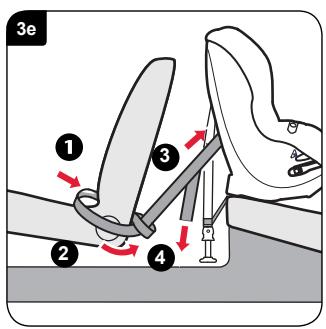

Fare scorrere le estremità degli occhielli delle cinture di fissaggio tra il sedile anteriore dell'auto e la parte posteriore come illustrato (fig. 2d e fig. 2e). Portare le estremità dei ganci delle cinture di fissaggio attorno alla parte esterna del sedile dell'auto e farle passare attraverso gli occhielli 2 . Inserire i ganci delle cinture di fissaggio negli anelli di fissaggio sulla parte posteriore del seggiolino 3 . Tendere temporaneamente le cinture di fissaggio tirando le estremità libere verso il basso 4 .

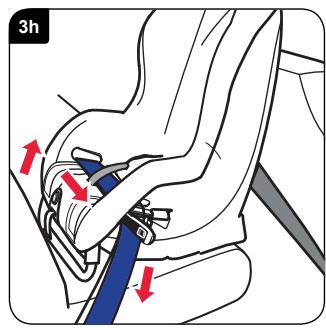

Tirare ogni parte allentata della cintura di sicurezza che attraversa il seggiolino accertandosi che la cintura non sia attorcigliata (fig. 3h). Quando la cintura è aderente, chiudere i bracci di blocco in ENTRAMBI i lati del sedile accertandosi che si blocchino in posizione. Se la chiusura si trova nella posizione contrassegnata come errata con il simbolo e non è possibile tendere la cintura di sicurezza in modo corretto (fig. 3i), tentare un'altra posizione all'interno dell'auto.

IMPORTANTE – Non montare le cinture di fissaggio utilizzando gli occhielli fermacarico

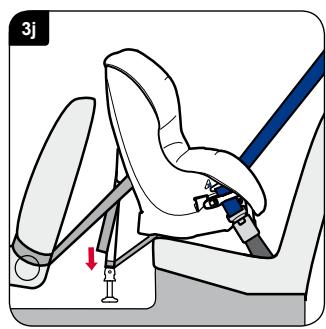

Infine, tendere le cinture di fissaggio tirando le estremità libere verso il basso (fig. 3J) finché il piede di appoggio non tocca il pianale. Il piede di supporto deve poggiare su un pianale solido, non su coperchi di scatole o oggetti simili. Dopo aver fissato saldamente il seggiolino, collaudarlo spostandolo avanti e indietro e lateralmente. Se risulta allentato, è necessario ripetere il montaggio fino a fissarlo saldamente. NON poggiare la parte posteriore del seggiolino sul sedile del conducente o sul sedile anteriore del passeggero.

4. Montaggio del seggiolino (rivolto all'indietro) sul sedile anteriore 4a

IMPORTANTE – Il seggiolino DEVE essere utilizzato esclusivamente con una cintura addominale e una cintura diagonale .

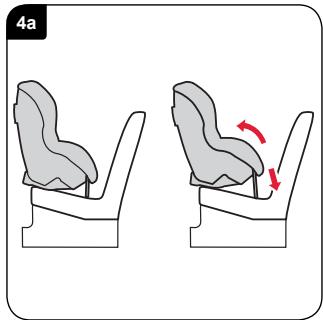

Il seggiolino è dotato di una barra di supporto regolabile (fig. 4a): più il bambino è piccolo, più il sedile dovrà essere reclinato. Più il bambino è grande, più il sedile dovrà essere rialzato.

Più il bambino è grande, più il sedile dovrà essere rialzato. Per cambiare la posizione (se necessario), fare scorrere la barra di supporto verso l'esterno finché non scatta nella posizione desiderata. Per far rientrare la barra di supporto, premere i due tasti relativi e tirare verso l'alto la barra (fig. 4b). Accertarsi che la barra di supporto scatti completamente in posizione.

Spingere indietro il sedile anteriore del veicolo per sistemare il seggiolino, garantendo tuttavia una seduta confortevole all'eventuale passeggero che si trova dietro. Più grande è il bambino, più la posizione seduta dovrà essere sollevata.

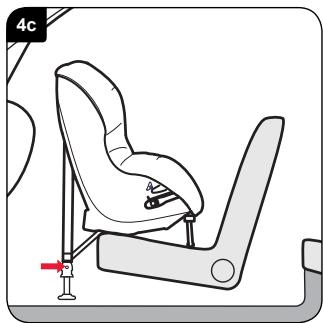

Collocare il seggiolino rivolto all'indietro e spingerlo saldamente nel sedile dell'auto (fig. 4c).

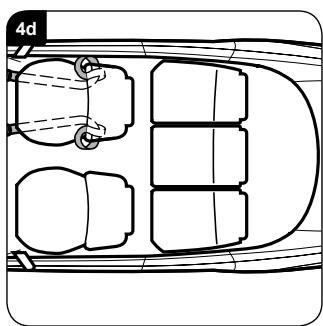

Fare scorrere le estremità degli occhielli delle cinture di fissaggio tra il sedile anteriore dell'auto e la parte posteriore come illustrato (fig. 4d). Portare le estremità della chiusura delle cinture di fissaggio attorno alla parte esterna del sedile dell'auto e farle passare attraverso gli occhielli 2 . Fare scorrere le estremità delle chiusure sotto il sedile. Inserire le chiusure delle cinture di fissaggio nelle linguette sui lati del seggiolino 3 . Tendere temporaneamente le cinture di fissaggio tirando le estremità libere verso il basso 4 .

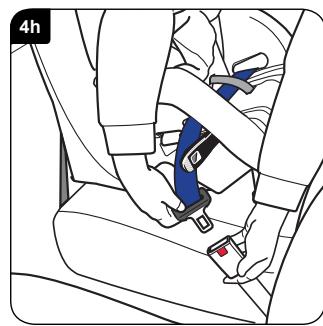

Estrarre una sezione sufficiente di cintura addominale e cintura diagonale (600 – 900 mm circa). Aprire il braccio di blocco sul lato opposto della chiusura della cintura di sicurezza. Tirare indietro il rivestimento del seggiolino per esporre la cintura inguinale. Far passare la cintura attraverso la guida di blocco e il passante della poltroncina (fig. 4g), fino alla superficie superiore della parte inferiore del sedile e dietro la cintura inguinale (riquadro), quindi abbassarla inserendola nel passante sull'altro lato del seggiolino. Aprire l'altro braccio di blocco, far passare la cintura di sicurezza sotto il braccio e inserire la linguetta nella chiusura (fig. 4h).

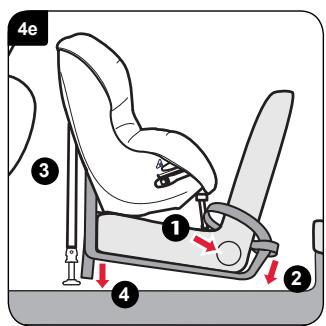

IMPORTANTE – NON poggiare la parte posteriore del seggiolino sul cruscotto né collocarlo in una posizione troppo vicina al parabrezza. Estendere completamente il piede di supporto premendo i due tasti di sblocco. Accertarsi che le staffe di fissaggio del piede di supporto siano rivolte in avanti e che le cinture non siano attorcigliate. Abbassare il piede di supporto e regolare l'altezza in modo che si trovi a una distanza di 30 mm circa dal pianale (fig. 4c). Per controllare se la distanza dal piede di supporto al pianale è corretta, utilizzare la riga stampata sul retro del presente manuale.

Fare scorrere le estremità degli occhielli delle cinture di fissaggio tra il sedile anteriore dell'auto e la parte posteriore come illustrato (fig. 2d e fig. 2e). Portare le estremità dei ganci delle cinture di fissaggio attorno alla parte esterna del sedile dell'auto e farle passare attraverso gli occhielli 2 . Inserire i ganci delle cinture di fissaggio negli anelli di fissaggio sulla parte posteriore del seggiolino 3 . Tendere temporaneamente le cinture di fissaggio tirando le estremità libere verso il basso 4 .

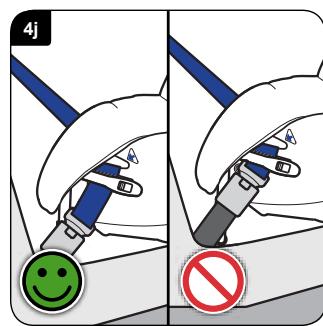

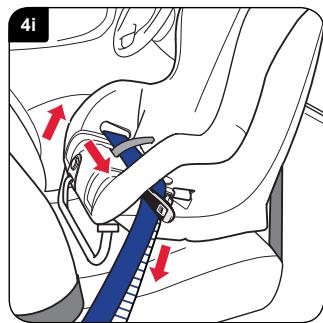

Tirare ogni parte allentata della cintura di sicurezza che attraversa il seggiolino accertandosi che la cintura non sia attorcigliata (fig. 4i). Quando la cintura è aderente, chiudere i bracci di blocco in ENTRAMBI i lati del sedile accertandosi che si blocchino in posizione. Se la chiusura si trova nella posizione contrassegnata come errata con il simbolo e non è possibile tendere la cintura di sicurezza in modo corretto (fig. 4j), tentare un'altra posizione all'interno dell'auto.

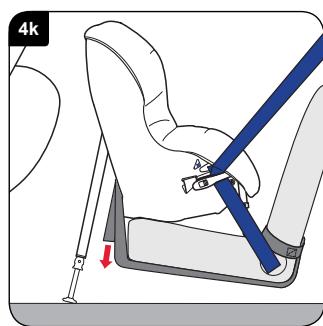

Infine, tendere le cinture di fissaggio tirando le estremità libere verso il basso (fig. 4k) finché il piede di appoggio non tocca il pianale. Il piede di supporto deve poggiare su un pianale solido, non su coperchi di scatole o oggetti simili. Dopo aver fissato saldamente il seggiolino, collaudarlo spostandolo avanti e indietro e lateralmente. Se risulta allentato, è necessario ripetere il montaggio fino a fissarlo saldamente. NON poggiare la parte posteriore del seggiolino sul cruscotto né collocarlo in una posizione troppo vicina al parabrezza.
