MANUALE UTENTE TIS 744 DD L S SCHOLTES

IT Istruzioni per l’uso PIANO COTTURA Sommario Istruzioni per l’uso,1 ATTENZIONE,2 Descrizione dell’apparecchio- Pannello di controllo,7 Installazione, 52 Avvio e utilizzo,54 Precauzioni e consigli,58 Manutenzione e cura,59 Descrizione tecnica dei modelli,59

• ATTENZIONE: Questo apparecchio e le sue parti accessibili diventano molto caldi durante l’uso. • Bisogna fare attenzione ed evitare di toccare gli elementi riscaldanti. • Tenere lontani i bambini inferiori agli 8 anni se non continuamente sorvegliati. • Il presente apparecchio puo’ essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacita’ fisiche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorveglianza oppure se sono stati istruiti circa l’uso dell’apparecchio in modo sicuro e se si rendono conto dei pericoli correlati. I bambini non devono giocare con l’apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza. • ATTENZIONE: Lasciare un fornello incustodito con grassi e olii puo’ essere pericoloso e puo’ provocare un incendio. • Non bisogna MAI tentare di spegnere una fiamma/incendio con acqua, bense bisogna spegnere l’apparecchio e coprire la fiamma per esempio con un coperchio o con una coperta ignifuga •ATTENZIONE: Rischio di incendio: non lasciare oggetti sulle superfici di cottura. •ATTENZIONE: Se la superficie vetroceramica e’ incrinata, spegnere l’apparecchio per evitare la possibilita’ di scossa elettrica. •Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio. •L’apparecchio non e’ destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato. •Non posare oggetti metallici (coltelli, cucchiai, coperchi, ecc.) sul piano perche’ possono diventare caldi. •Dopo l’uso, spegnere il piano cottura per mezzo del suo dispositivo di comando e non fare affidamento sul rivelatore di pentole.

1 ZONE „SLIDER”- zum Ein-/Ausschalten der Platte oder zur Regulierung der Leistung (siehe Inbetriebsetzung und Gebrauch). 2 Anzeige KOCHZONE zur Angabe der zugehörigen Kochzone. 3 LEISTUNGSANZEIGE: Auf dieser ist der jeweils erreichte Heizwert ersichtlich. 4 Taste ON/OFF: Zum Ein- bzw. Ausschalten des Gerätes. 5 Kontrollleuchte ON/OFF: Diese zeigt an, ob das Gerät einoder ausgeschaltet ist. 6 Taste PROGRAMMIERUNGSTIMER*: Mittels dieser Taste kann die für jede Kochzone jeweils programmierte Zeit reguliert werden (siehe Inbetriebsetzung und Gebrauch). 7 Display PROGRAMMIERUNGSTIMER*: Auf diesem Display werden die jeweils programmierten Zeiten angezeigt (siehe Inbetriebsetzung und Gebrauch). 8 Kontrollleuchten PROGRAMMIERTE KOCHZONE*: Diese zeigen die Kochzonen an, die programmiert wurden (siehe Inbetriebsetzung und Gebrauch). 9 Taste SPERRE DER SCHALTELEMENTE: Um versehentliche Änderungen der am Kochfeld erfolgten Einstellungen zu verhindern (siehe Inbetriebsetzung und Gebrauch). 10 Kontrollleuchte SCHALTELEMENTE GESPERRT: Diese signalisiert, dass die Schaltelemente gesperrt wurden (siehe Inbetriebsetzung und Gebrauch). 11 Taste BOOSTER* zur Erweiterung der Kochzonenleistung auf 3000 W (siehe Inbetriebsetzung und Gebrauch). 12 Kontrollleuchte BOOSTER* zur Anzeige, dass die Booster-Funktion zur Erweiterung der Kochzonenleistung zugeschaltet ist. 13 Kontrollleuchte KURZZEITWECKER*: Diese signalisiert, dass der Kurzzeitwecker läuft 14 TASTE MAX - zum Einschalten der Kochzone auf höchster Leistungsstufe 16 (siehe Inbetriebsetzung und Gebrauch). 15 TASTE MED - zum Einschalten der Kochzone auf mittlerer Leistungsstufe 8 (siehe Inbetriebsetzung und Gebrauch). 16 TASTE MIN - zum Einschalten der Kochzone auf niedrigster Leistungsstufe 1 (siehe Inbetriebsetzung und Gebrauch). 17 Taste ZEITVERLÄNGERUNG* zur Verlängerung der Zeit bei Verwendung des Kurzzeitweckers oder einer Programmierung (siehe Inbetriebsetzung und Gebrauch). 18 Taste ZEITVERKÜRZUNG* zur Verkürzung der Zeit bei Verwendung des Kurzzeitweckers oder einer Programmierung (siehe Inbetriebsetzung und Gebrauch). ! Dieses Produkt entspricht den Vorschriften der neuen Europäischen Richtlinie zur Einschränkung des Energieverbrauchs im Standby. Werden für 2 Minuten keine Tasten gedrückt, dann stellt sich das Gerät nach Ausschalten der Anzeigen für Resthitze und des Lüfters (wenn vorhanden) automatisch in den “off mode”. Das Gerät kehrt durch Drücken der Taste ON/OFF in den Betriebsmodus zurück.

IT Descrizione dell’apparecchio Pannello di controllo

Il pannello di controllo che qui viene descritto è rappresentato a fini esemplificativi: può non essere una esatta riproduzione del modello acquistato. 1ZONA „SLIDER”- per accendere/ spengere la piastra o regolare la Potenza (vedi Avvio e utilizzo). 2 Indicazione ZONA DI COTTURA indica la zona di cottura corrispondente. 3 Indicatore POTENZA: segnala visivamente il livello di calore raggiunto. 4 Tasto ON/OFF per accendere e spegnere l’apparecchio. 5 Spia ON/OFF: segnala se l’apparecchio è acceso o spento. 6 Tasto TIMER DI PROGRAMMAZIONE* per regolare la programmazione della durata di una cottura (vedi Avvio e utilizzo). 7 Display TIMER DI PROGRAMMAZIONE*: visualizza le scelte relative alla programmazione (vedi Avvio e utilizzo). 8 Spie ZONA DI COTTURA PROGRAMMATA*: indicano le zone di cottura quando si avvia una programmazione (vedi Avvio e utilizzo). 9 Tasto BLOCCO DEI COMANDI per impedire modifiche fortuite alle regolazioni del piano cottura (vedi Avvio e utilizzo). 10 Spia COMANDI BLOCCATI: segnala l’avvenuto blocco dei comandi (vedi Avvio e utilizzo). 11 Tasto BOOSTER* per accendere la sovralimentazione 3000 W - della zona di cottura (vedi Avvio e utilizzo). 12 Spia BOOSTER* indica che è attiva la funzione di sovralimentazione booster 13 Spia CONTAMINUTI* indica che è attivo il contaminuti 14 TASTO MAX- per accendere la zona di cottura a livello massimo 16 (vedi Avvio e utilizzo). 15 TASTO MED- per accendere la zona di cottura a livello medio 8 (vedi Avvio e utilizzo). 16 TASTO MIN- per accendere la zona di cottura a livello minimo 1 (vedi Avvio e utilizzo). 17 Tasto AUMENTO TEMPO* per aumentare il tempo durante l’uso del contaminuti o di una programmazione (vedi Avvio e utilizzo). 18 Tasto DIMINUZIONE TEMPO* per diminuire il tempo durante l’uso del contaminuti o di una programmazione (vedi Avvio e utilizzo). ! Questo prodotto soddisfa i requisiti imposti dalla nuova Direttiva Europea sulla limitazione dei consumi energetici in standby. Se non si eseguono operazioni per 2 minuti, dopo lo spegnimento delle spie di calore residuo e della ventola (ove presenti), l’apparecchio si dispone automaticamente in modalità “off mode”. L’apparecchio ritorna in modalità operativa agendo sul tasto ON/OFF.

* Presente solo in alcuni modelli.

* Nur bei einigen Modellen. 9

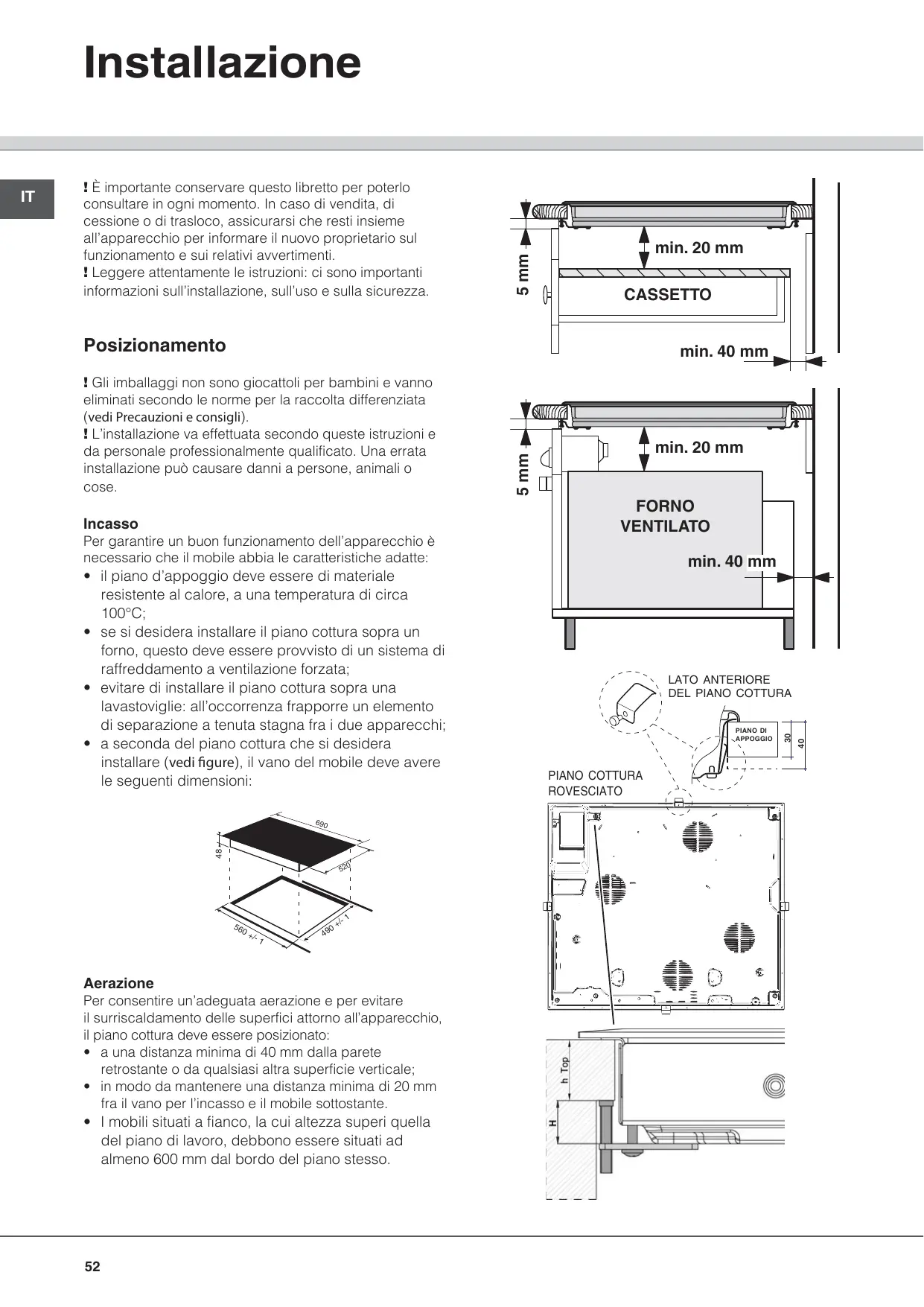

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

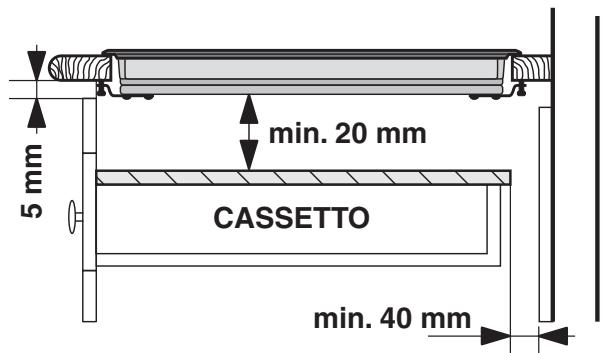

CASSETTO Posizionamento

• il piano d’appoggio deve essere di materiale resistente al calore, a una temperatura di circa 100°C; • se si desidera installare il piano cottura sopra un forno, questo deve essere provvisto di un sistema di raffreddamento a ventilazione forzata; • evitare di installare il piano cottura sopra una lavastoviglie: all’occorrenza frapporre un elemento di separazione a tenuta stagna fra i due apparecchi; • a seconda del piano cottura che si desidera installare (vedi figure), il vano del mobile deve avere le seguenti dimensioni: 690

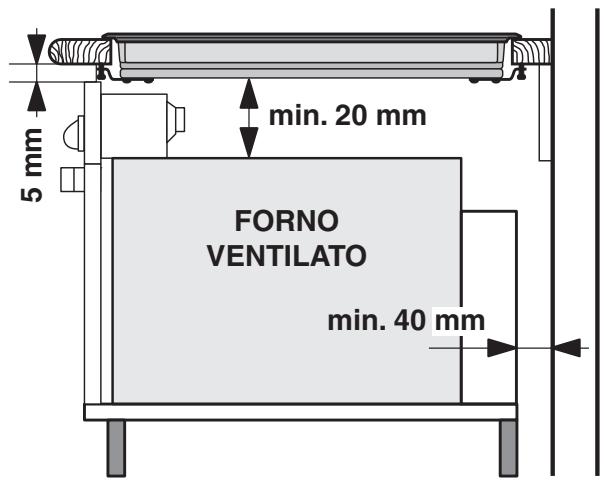

Aerazione Per consentire un’adeguata aerazione e per evitare il surriscaldamento delle superfici attorno all’apparecchio, il piano cottura deve essere posizionato: • a una distanza minima di 40 mm dalla parete retrostante o da qualsiasi altra superficie verticale; • in modo da mantenere una distanza minima di 20 mm fra il vano per l’incasso e il mobile sottostante.

• I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 600 mm dal bordo del piano stesso.

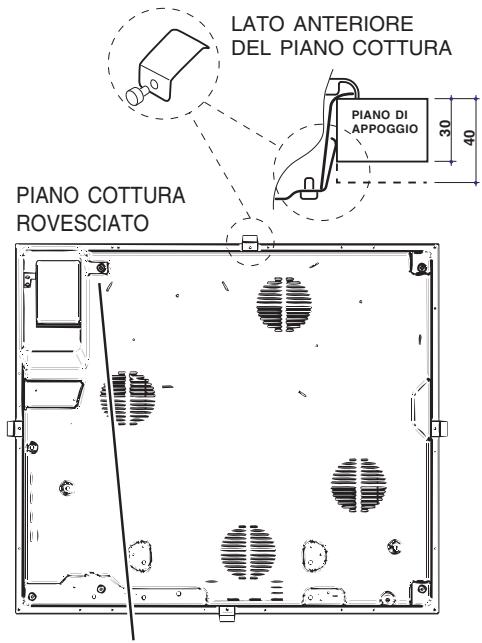

LATO ANTERIORE DEL PIANO COTTURA PIANO DI APPOGGIO PIANO COTTURA ROVESCIATO

Per garantire un buon funzionamento dell’apparecchio è necessario che il mobile abbia le caratteristiche adatte:

! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli). ! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose.

Altri tipi di collegamento

L’installazione dell’apparecchio deve essere effettuata su un piano d’appoggio perfettamente piano. Le eventuali deformazioni provocate da un errato fissaggio potrebbero alterare le caratteristiche e le prestazioni del piano cottura.

Se l’impianto elettrico corrisponde a una delle seguenti caratteristiche: Tensione tipo e frequenza di rete • 400V - 2+N ~ 50 Hz • 220-240V 3 ~ 50 Hz • 400V 3 - N ~ 50 Hz • 400V - 2+2N ~ 50 Hz

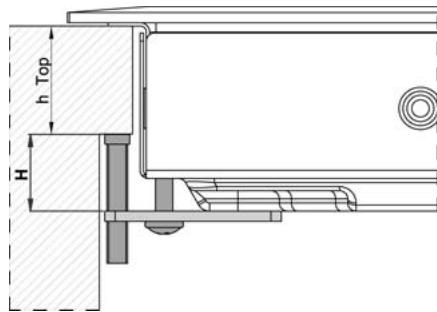

La lunghezza della vite di regolazione dei ganci di fissaggio va impostata prima del loro montaggio, in base allo spessore del piano d’appoggio: • spessore di 30 mm: vite 23 mm; • spessore di 40 mm: vite 13 mm. Per il fissaggio agire come segue: 1. Con le viti corte senza punta, avvitare le 4 molle di centraggio nei fori posti al centro di ogni lato del piano; 2. inserire il piano cottura nel vano del mobile, centrarlo ed esercitare una adeguata pressione sull’intero perimetro affinché il piano di cottura aderisca bene al piano d’appoggio. 3. per i piani con profili laterali: dopo aver inserito il piano cottura nel mobile, inserire i 4 ganci di fissaggio (ognuno con il suo perno) sul perimetro inferiore del piano cottura, avvitandoli con le viti lunghe con punta finché il vetro non aderisce al piano d’appoggio. ! È indispensabile che le viti delle molle di centraggio rimangano accessibili. ! In conformità alle norme di sicurezza, una volta incassato l’apparecchio, non debbono essere possibili eventuali contatti con le parti elettriche. ! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte senza l’aiuto di qualche utensile.

Collegamento elettrico ! L’allacciamento elettrico del piano cottura e quello di un eventuale forno da incasso devono essere realizzati separatamente, sia per ragioni di sicurezza elettrica sia per facilitare le operazioni di estrazione del forno.

Collegamento monofase Il piano è dotato di cavo di alimentazione già collegato e predisposto per il collegamento monofase. Effettuare l’allaccio dei fili in accordo con la tabella e i disegni che seguono: Tensione tipo e frequenza rete

220-240V 1+N ~ 50 Hz

Collegamento fili : giallo/verde

N: i 2 fili blu insieme L: marrone insieme al nero

IT Separare i cavi ed effettuare il collegamento dei fili in accordo con la tabella e i disegni che seguono: Tensione tipo e frequenza rete 400V - 2+N ~ 50 Hz 220-240V 3 ~ 50 Hz 400V 3-N ~ 50 Hz

Collegamento fili : giallo/verde; N: i 2 fili blu insieme L1: nero L2: marrone : giallo/verde;

N1: blu N2: blu L1: nero L2: marrone

Allacciamento del cavo di alimentazione alla rete In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm. ! L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza. Prima di effettuare l’allacciamento accertarsi che: • la presa abbia la messa a terra e sia a norma di legge; • la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche posta sull’apparecchio; • la tensione di alimentazione sia compresa nei valori della targhetta caratteristiche; • la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple. ! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. ! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati. ! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

! Non rimuovere o sostituire per nessun motivo il cavo di alimentazione. L’ eventuale rimozione o sostituzione fa’ decadere la garanzia e il marchio CE. INDESIT non si assume alcuna responsabilita’ per incidenti o danni derivanti dalla sostituzione/rimozione del cavo di alimentazione originale. E’ ammessa solo la sostituzione con un ricambio originale ed effettuata da personale autorizzato INDESIT.

! La colla applicata sulle guarnizioni lascia alcune tracce di grasso sul vetro. Prima di utilizzare l’apparecchio, si raccomanda di eliminarle con un prodotto specifico per la manutenzione non abrasivo. Durante le prime ore di funzionamento è possibile avvertire un odore di gomma, che comunque scomparirà presto. ! Quando il piano cottura viene collegato elettricamente, dopo acuni secondi viene emesso un breve segnale acustico. Soltanto a questo punto è possibile accendere il piano cottura. Rumori di normale funzionamento del piano cottura: • Ronzio: è dovuto alla vibrazione degli elementi metallici di cui sono costituiti l’induttore e la pentola e si genera per il campo elettromagnetico necessario per il riscaldamento; esso aumenta all’aumentare del livello di potenza dell’induttore. • Leggero fischio: si manifesta quando la pentola disposta sulla zona cottura è vuota; il rumore scompare non appena si aggiungono alimenti o acqua. • Crepitio: è un rumore prodotto dalle vibrazioni del materiale del fondo della pentola quando è attraversato dalle correnti parassite dovute al campo elettromagnetico (induzione); può essere più o meno intenso a secondo del materiale del fondo della pentola e si riduce se le dimensioni della pentola aumentano. • Fischio intenso: si manifesta quando funzionano contemporaneamente i due induttori sulla stessa verticale alla massima potenza e/o su quello più grande è inserita la funzione booster e l’altro è autoregolato. Il rumore si riduce non appena si abbassa il livello di potenza dell’induttore autoregolato; si manifesta in particolare quando il fondo della pentola è costituito da strati di materiale diverso. • Rumore della ventola: per il corretto funzionamento del piano e per garantire la sicurezza della parte elettronica da possibili surriscaldamenti è necessario l’azionamento di una ventola. La ventola funziona alla massima potenza quando l’induttore grande è al massimo livello di potenza o quando è inserita la funzione booster ; in tutti gli altri casi funziona a potenza media a seconda della temperatura rilevata. Inoltre è possibile che la ventola continui a funzionare anche dopo la disattivazione del piano se la temperatura rilevata è alta. I rumori elencati sono dovuti alla tecnologia induzione e non segnalano necessariamente difetti di funzionamento.

Accensione del piano cottura L’accensione del piano cottura avviene tenendo premuto il tasto

Accensione delle zone di cottura Per mettere in funzione una zona di cottura selezionare il tasto della zona desiderata ed impostare la potenza desiderata premendo sullo slider e scorrendo con il dito dx per aumentare la potenza o verso sx per diminuire la potenza. E’ possibile anche premere direttamente sui tasti mid/med/max per selezionare i livelli di potenza preimpostati: min (1) / med (8) / max (16), e per spegnere la piastra come sotto.

Funzione MED/MAX/ MIN Premendo il tasto MED la zona di cottura si accende al livello medio di potenza 8 Premendo il tasto MIN la zona di cottura si accende al livello minimo di potenza 1 Premendo il tasto MAX la zona di cottura si accende al livello massimo di potenza 16.

Funzione booster* Per accelerare i tempi di riscaldamento, su alcune zone di cottura è possibile attivare la funzione booster premendo il b oooster oster ost er

tasto . Si accende la spia posta sopra al tasto. Questa funzione sovralimenta la potenza a 2000W o 3000W a seconda della grandezza della zona di cottura interessata. Il booster si interrompe automaticamente dopo 4 minuti. Finché il booster di una delle zone di cottura è attivo, la zona di cottura corrispondente anteriore o posteriore avrà potenza limitata (es: se è attivo il booster nella piastra posteriore sinistra, si abbassa la potenza della piastra anteriore sinistra). Per ulteriori chirimenti vedere Descrizione tecnica dei modelli.

Spegnimento delle zone di cottura Per spegnere la piastra premere il tasto della zona di cottura scorrere con lo slider verso sx per tornare a livello 0 oppure direttamente il tasto Off dello slider control. ! La prima pressione sullo slider provoca un FB audio breve di avventuto riconoscimento del tocco. Se e solo se viene modificato il livello di potenza, al rilascio dello slider viene emesso un altro FB audio breve. ! I led selezione piastra si accendono per il tempo di regolazione potenza (10 secondi) all’interno del quale lo slider (o i tasti min/med/max)* hanno effetto sulla piastra selezionata.

per circa un secondo.

* Presente solo in alcuni modelli. 54

Programmazione della durata di una cottura ! La pressione prolungata dei tasti

e l’avanzamento veloce dei minuti del timer.

! È possibile programmare contemporaneamente tutte le zone di cottura per una durata compresa tra 1 e 99 minuti.

IT Il piano di cottura deve essere acceso. Il contaminuti permette di impostare una durata fino a 99 minuti. 1. Premere il tasto di programamzione contaminuti non si accende

1. Regolarne il livello di potenza. 2. Premere il tasto di programamzione . Lampeggia la spia corrispondente alla zona scelta. 3. Impostare la durata di cottura desiderata tramite i tasti

4. Confermare premendo il tasto oppure si seleziona in automatico dopo 10 secondi. Il conto alla rovescia del timer ha inizio immediatamente. La fine della cottura programmata è indicata da un segnale acustico (per la durata di 1 minuto) e la zona di cottura si spegne. Ripetere la procedura sopra descritta per ogni piastra che si intende programmare. Visualizzazione in caso di programmazione multipla Quando una o più piastre sono state programmate, il display visualizza il tempo rimanente della piastra che è più vicina al termine del tempo programmato, indicandone la posizione con la spia corrispondente che lampeggia. Le spie delle altre piastre programmate sono accese. Per visualizzare il tempo restante delle altre piastre programmate, : verranno mostrati in premere ripetutamente il tasto sequenza e in senso orario i tempi del contaminuti e di tutte le piastre programmate, a partire da quella anteriore sinistra.

2. Impostare la durata desiderata tramite i tasti

3. Confermare premendo il tasto . Il conto alla rovescia del timer ha inizio immediatamente. A tempo scaduto viene emesso un segnale acustico (per la durata di 1 minuto).

Blocco dei comandi Quando il piano cottura è in funzione, è possibile bloccare i comandi per evitare il rischio di modifiche fortuite alle regolazioni (bambini, operazioni di pulizia, ecc.). Premendo il tasto i comandi si bloccano e la spia che si trova sopra al tasto si accende. Per tornare ad agire sulle regolazioni (es. interrompere la cottura) è necessario per qualche sbloccare i comandi: premere il tasto istante, la spia si spegne e i comandi si sbloccano.

Spegnimento del piano cottura Premendo il tasto l’apparecchio si spegne, non fare affidamento sul rivelatore di pentole. Se i comandi dell’apparecchio sono stati bloccati, continueranno ad essere bloccati anche dopo aver riacceso il piano di cottura. Per poter riaccendere il piano è necessario prima sbloccare i comandi.

Modalità “demo” Modificare la programmazione 1. Premere ripetutamente il tasto finché non viene mostrato il tempo della piastra che si intende modificare. 2. Agire sui tasti

per impostare il nuovo tempo.

3. Confermare premendo il tasto

È possibile impostare una modalità dimostrativa nella quale il pannello comandi funziona normalmente (inclusi i comandi relativi alla programmazione), ma gli elementi riscaldanti non si accendono. Per attivare la modalità “demo” occorre che il piano sia acceso e tutte le piastre siano spente: • Premere e tenere premuti contemporaneamente i tasti

Per cancellare una programmazione, agire come sopra. Al punto 2 premere il tasto : la durata scende progressivamente fino allo spegnimento 0. La programmazione si azzera e il display esce dalla modalità programmazione.

e per 6 secondi. Allo scadere dei 6 secondi la spia ON/OFF e la spia BLOCCO COMANDI lampeggiano per un secondo. Rilasciare i tasti

e e premere il tasto ; • il display visualizza la scritta DE e MO e il piano si spegne; • alla successiva riaccensione il piano si troverà in modalità “demo”. Per uscire da questa modalità seguire la procedura sopra descritta. Il display visualizza la scritta DE e OF e il piano si spegne. Alla successiva riaccensione funzionerà normalmente.

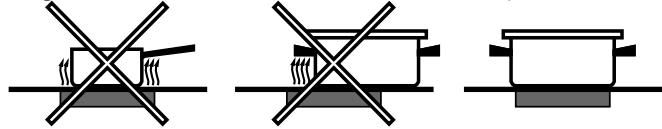

Consigli pratici per l’uso dell’apparecchio ! Adoperare recipienti di cottura il cui materiale di fabbricazione sia compatibile con il principio dell’induzione (materiale ferromagnetico). Si raccomanda l’uso di pentole in: ghisa, acciaio smaltato o inox speciale per induzione. Per sincerarsi della compatibilità di un recipiente è sufficiente fare una prova con una calamita.

Inoltre, per ottenere le migliori prestazioni dal piano di cottura: • Adoperare pentole con fondo piatto e di elevato spessore, per essere certi che aderiscano perfettamente alla zona riscaldante.

• Adoperare pentole di diametro sufficiente a coprire completamente la zona riscaldante, in modo da garantire lo sfruttamento di tutto il calore disponibile.

• Accertarsi che il fondo delle pentole sia sempre perfettamente asciutto e pulito, per garantire la corretta aderenza e una lunga durata, sia alle zone di cottura che alle pentole stesse. • Evitare di utilizzare le stesse pentole utilizzate sui bruciatori a gas: la concentrazione di calore sui bruciatori a gas può deformare il fondo della pentola, che perde aderenza.

Dispositivi di sicurezza Rilevamento dei recipienti Ciascuna zona di cottura è provvista di un dispositivo di rilevamento della pentola. La piastra emette calore

unicamente in presenza di una pentola di dimensioni adeguate alla zona di cottura stessa. Il display indicatore di potenza lampeggiante può indicare: • una pentola incompatibile • una pentola di diametro insufficiente • il sollevamento della pentola Surriscaldamento In caso di surriscaldamento dei componenti elettronici, il piano cottura si spegne automaticamente e sul display

appare seguito da un numero lampeggiante. Questo messaggio scompare e il piano torna utilizzabile non appena la temperatura è scesa a un livello accettabile. Interruttore di sicurezza L’apparecchio è dotato di un interruttore di sicurezza che spegne le zone di cottura automaticamente quando viene raggiunto un tempo limite di utilizzo a un dato livello di potenza. Durante l’interruzione di sicurezza, il display indica “0”. Esempio: la piastra posteriore destra è impostata su 5, mentre la piastra anteriore sinistra su 2. La posteriore destra si spegnerà dopo 7 ore e mezza di funzionamento, la anteriore sinistra dopo 9 ore e mezza.

Tempo limite di funzionamento in ore

Segnale acustico Alcune anomalie, quali: • un oggetto (pentola, posata, ecc.) posto per oltre 10 secondi sull’area dei comandi, • un versamento sull’area dei comandi,

• una pressione esercitata a lungo su un tasto, possono provocare l’emissione di un segnale acustico. Rimuovere la causa del malfunzionamento per interrompere il segnale acustico. Se la causa dell’anomalia non viene rimossa, il segnale acustico persiste e il piano si spegne.

IT Cottura a Pressione Pentola a Pressione

Cottura a fuoco vivo e doratura (Arrosti, Bistecche, Scaloppine, Filetti di pesce, Uova al tegamino)

Addensamento rapido (Sughi liquidi) Acqua bollente (Pasta, Riso, Verdure) Latte

Cottura a bagnomaria

Cottura Pentola a pressione dopo il sibilo

Cottura a fuoco lento

Addensamento lento (Sughi consistenti)

Cottura a fuoco lento (Stufati)

Riscaldamento delle pietanze

Cottura a fuoco lentissimo

Cottura a fuoco medio

Cottura a fuoco vivo

Cottura a fuoco vivissimo

Consigli pratici per la cottura

Mantenimento al caldo

Precauzioni e consigli IT

! L’apparecchio è stato progettato e costruito

in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CEE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. - 1275/2008 stand-by/off mode.

Sicurezza generale ! Controllare che la presa d’aria tramite la griglia del ventilatore non sia mai ostruita. Il piano da incasso, infatti, necessita di una corretta aerazione per il raffreddamento dei componenti elettronici. ! È sconsigliata l’installazione di un piano cottura a induzione sopra un frigorifero sottotavolo (calore) o sopra una lavatrice (vibrazioni). Lo spazio necessario per la ventilazione degli elementi elettronici sarebbe infatti insufficiente. • L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione. • L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali. • Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi. • L’apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Non utilizzare il piano come superficie di appoggio, né come tagliere. • Il piano in vetroceramica è resistente agli urti meccanici, tuttavia può incrinarsi (o eventualmente frantumarsi) se colpito con un oggetto appuntito, quale un utensile. In questi casi, scollegare immediatamente l’apparecchio dalla rete di alimentazione e rivolgersi all’Assistenza. • Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del piano cottura. • Non dimenticare che la temperatura delle zone di cottura rimane piuttosto elevata per almeno trenta minuti dopo lo spegnimento. Il calore residuo è segnalato anche da un indicatore (vedi Avvio e utilizzo). • Tenere a debita distanza dal piano cottura qualsiasi oggetto che potrebbe fondere, ad esempio oggetti in plastica, in alluminio o prodotti con un elevato contenuto di zucchero. Fare particolare attenzione a imballaggi e pellicole in plastica o alluminio: se dimenticati sulle superfici ancora calde o tiepide possono causare un grave danno al piano. • Assicurarsi che i manici delle pentole siano sempre rivolti verso l’interno del piano cottura per evitare che vengano urtati accidentalmente.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina. • Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica. • Non è previsto che l’apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull’uso dell’apparecchio. • Avvertenza per i portatori di pacemaker o altri dispositivi medici impiantabili attivi: Il piano cottura è conforme a tutte le normative vigenti in materia di interferenze elettromagnetiche. Questo prodotto è pertanto perfettamente rispondente a tutti i requisiti di legge (direttive 89/336/CEE). È stato progettato in modo da non creare inferenze ad altre apparecchiature elettriche utilizzate, a condizione che anche queste siano conformi alle suddette normative. Il piano cottura a induzione genera campi elettromagnetici a breve portata. Per evitare ogni rischio di interferenze tra il piano di cottura e il pacemaker, quest’ultimo dovrà essere realizzato in conformità alle normative vigenti. A tale riguardo, possiamo garantire unicamente la conformità del nostro prodotto. Per informazioni sulla conformità o eventuali problemi di incompatibilità, si prega di rivolgersi al proprio medico curante o alla casa produttrice del pacemaker. • Evitare che i bambini giochino con l’apparecchio. • Non posare oggetti metallici (coltelli, cucchiai, coperchi, ecc.) sul piano perchè possono diventare caldi. • L’apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato.

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati. • La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Manutenzione e cura Escludere la corrente elettrica Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica.

! Alcuni piani cottura hanno una cornice in alluminio somigliante all’acciaio inox. Non utilizzare prodotti per la pulizia e lo sgrassaggio non idonei per l’alluminio.

Pulire l’apparecchio

! Evitare l’uso di detergenti abrasivi o corrosivi, quali

i prodotti in bombolette spray per barbecue e forni, smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimediabilmente la superficie. ! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio. • Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina. • Se il piano è particolarmente sporco, strofinare con un prodotto specifico per la pulizia delle superfici in vetroceramica, sciacquare e asciugare. • Per rimuovere gli accumuli di sporco più consistenti servirsi dell’apposito raschietto fornito in dotazione. Intervenire non appena possibile, senza attendere che l’apparecchio si sia raffreddato, per evitare l’incrostazione dei residui. Eccellenti risultati si possono ottenere usando una spugnetta in filo d’acciaio inossidabile - specifica per piani in vetroceramica - imbevuta di acqua e sapone. ! Il raschietto in dotazione è tagliente: utilizzarlo con attenzione. • In caso sul piano cottura si fossero accidentalmente fusi oggetti o materiali quali plastica o zucchero, rimuoverli con il raschietto immediatamente, finché la superficie è ancora calda. • Una volta pulito, il piano può essere trattato con un prodotto specifico per la manutenzione e la protezione: la pellicola invisibile lasciata da questo prodotto protegge la superficie in caso di scolamenti durante la cottura. Si raccomanda di eseguire queste operazioni con l’apparecchio tiepido o freddo. • Ricordarsi sempre di risciacquare con acqua pulita e asciugare accuratamente il piano: i residui di prodotti potrebbero infatti incrostarsi durante la successiva cottura.

Nel caso si renda necessario smontare il piano cottura: 1. togliere le viti che fissano le molle di centraggio sui lati; 2. allentare le viti dei ganci di fissaggio sugli angoli; 3. estrarre il piano cottura dal vano del mobile. ! Raccomandiamo di evitare di accedere ai

meccanismi interni per tentare una riparazione. In caso di guasto, contattare l’Assistenza.

Descrizione tecnica dei modelli Il sistema a induzione è il procedimento di cottura più rapido che esista. A differenza delle piastre tradizionali, non è la zona di cottura che si riscalda: il calore viene generato direttamente all’interno della pentola, la quale dovrà possedere necessariamente un fondo in materiale ferromagnetico. Legenda: I = zona di cottura a induzione semplice IDD = zona di cottura a induzione doppio diametro B = booster: la zona di cottura può essere sovralimentata a 3000 W * = la potenza massima è limitata finché è attivo il booster nella zona di cottura posteriore relativa (vedi Avvio e utilizzo).

Piani cottura Zone di cottura Posteriore sx Posteriore dx Anteriore sx Anteriore dx Potenza totale

TIS 744 DD L S Potenza (in W) I 1400 – 600 se Ant. Sx* IDD 2200 – B 3000* - 1600 se Ant. Dx* IDD 2200 – B 3000* - 1600 se Post. Sx* I 1400 – B 2000* – 600 se Post. Dx* 7200

Telaio in acciaio inox (solo nei modelli con cornice) L’acciaio inossidabile può macchiarsi per effetto di un’acqua molto calcarea lasciata per un periodo di tempo prolungato a contatto dello stesso oppure a causa di prodotti per la pulizia contenenti fosforo. Si consiglia di sciacquare abbondantemente e asciugare con cura dopo la pulizia del piano. In caso di versamenti d’acqua, intervenire rapidamente asciugando con cura.
