MANUALE UTENTE 5600 FLECK

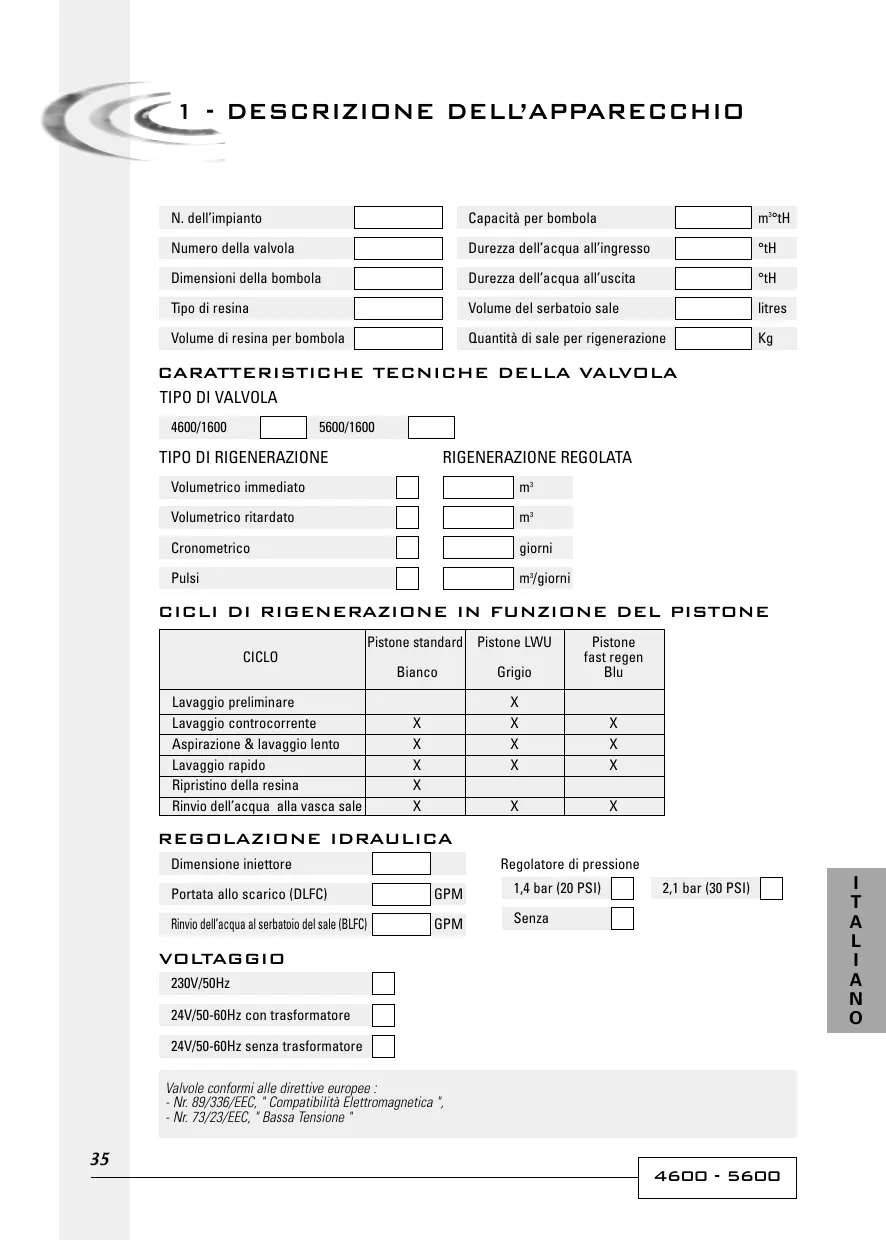

N. dell’impianto Capacità per bombola m3°tH Numero della valvola Durezza dell’acqua all’ingresso °tH Dimensioni della bombola Durezza dell’acqua all’uscita °tH Tipo di resina Volume del serbatoio sale litres Volume di resina per bombola Quantità di sale per rigenerazione

RIGENERAZIONE REGOLATA Volumetrico immediato

Volumetrico ritardato

Cronometrico giorni Pulsi m3/giorni CICLI DI RIGENERAZIONE IN FUNZIONE DEL PISTONE Pistone standard Pistone LWU Grigio Pistone fast regen Blu

CICLO Bianco Lavaggio preliminare Lavaggio controcorrente Aspirazione & lavaggio lento Lavaggio rapido Ripristino della resina Rinvio dell’acqua alla vasca sale

REGOLAZIONE IDRAULICA Regolatore di pressione Dimensione iniettore Portata allo scarico (DLFC) GPM 1,4 bar (20 PSI) Rinvio dell’acqua al serbatoio del sale (BLFC) GPM Senza 2,1 bar (30 PSI) VOLTAGGIO 230V/50Hz 24V/50-60Hz con trasformatore 24V/50-60Hz senza trasformatore Valvole conformi alle direttive europee : - Nr. 89/336/EEC, " Compatibilità Elettromagnetica ", - Nr. 73/23/EEC, " Bassa Tensione "

Pressione Affinché la valvola rigeneri correttamente, è necessaria una pressione minima di 1,4 bar. Non superare gli 8,5 bar; in tal caso, installare un limitatore di pressione a monte dell’apparecchio.

Collegamento elettrico Assicurarsi che l’alimentazione elettrica non possa essere interrotta tramite un interruttore installato a monte dell’impianto. Se il cavo di alimentazione è danneggiato, farlo sostituire tassativamente da personale specializzato.

Tubazione esistente Deve essere in buono stato e priva di incrostazioni. Deve, inoltre, essere conforme alle norme vigenti. In caso di dubbio, è preferibile sostituirla. L’installazione di un pre-filtro è sempre consigliata.

By-pass Prevedere sempre l’installazione di una valvola by-pass qualora l’apparecchio ne sia sprovvisto.

Temperatura dell’acqua La temperatura dell’acqua non deve eccedere 43°C e l’impianto non deve essere sottoposto a temperature rigide (rischio di gravi danni a causa del gelo).

3 - ISTRUZIONI DI MONTAGGIO

Sistemare le bombole dell’addolcitore nel luogo prescelto in piano in modo da garantirne la stabilità.

Con il freddo, si raccomanda di riportare la valvola a temperatura ambiente prima di procedere al montaggio.

L’allacciamento dell’apparecchio alle reti dell’acqua d’ingresso, di distribuzione dell’acqua trattata e di scarico deve essere effettuato correttamente nel pieno rispetto delle norme vigenti. Installare facendo attenzione che non vi sia tensione alla valvola.

Il tubo distributore deve essere tagliato raso collo della bombola. Smussare leggermente il fermo per evitare il deterioramento della guarnizione di tenuta durante il montaggio.

Lubrificare la guarnizione del tubo distributore e la flangia con un lubrificante al silicone 100%. Non utilizzare altri tipi di oli lubrificanti che possono danneggiare la valvola.

Le saldature alla tubatura principale e allo scarico devono essere effettuate prima del raccordo della valvola per evitare danni irreversibili.

Per fare da tenuta tra il raccordo allo scarico e il regolatore di flusso usare solo guarnizioni Teflon ®.

Per gli apparecchi dotati di by-pass, mettere in posizione "by-pass". Aprire l’ammissione d’acqua principale. Lasciar scorrere per qualche minuto dell’acqua fredda da un rubinetto posto nelle vicinanze per far fuoriuscire qualunque corpo estraneo residuo dai condotti (residui di saldatura). Chiudere il rubinetto.

Mettere il by-pass in posizione "servizio" e lasciare che l’acqua scorra nella bombola. Quando lo scorrimento si arresta, aprire un rubinetto d’acqua fredda e lasciare scorrere l’acqua finché l’aria non sia fuoriuscita.

Collegare elettricamente l’apparecchio. Verificare che la valvola sia in posizione “servizio”.

Riempire la vasca sale d’acqua fino a circa 25 mm dal fondo (laddove previsto). In caso contrario, riempire la vasca sale finché il diffusore posto sulla canna della salamoia sia ricoperto. Per il momento, non versare il sale.

Azionare una nuova rigenerazione manuale, portare la valvola in posizione"aspirazione e lavaggio lento" per aspirare l’acqua dalla vasca fino al blocco dell’air check; il livello dell’acqua dovrebbe essere all’incirca a metà della gabbia di valvola.

Aprire un rubinetto d’acqua fredda e lasciar scorrere l’acqua per far fuoriuscire l’aria dalla rete.

Portare la valvola in posizione "rinvio dell’acqua" e lasciarla tornare automaticamente in posizione “servizio”.

Riempire la vasca col sale. Adesso la valvola può funzionare automaticamente.

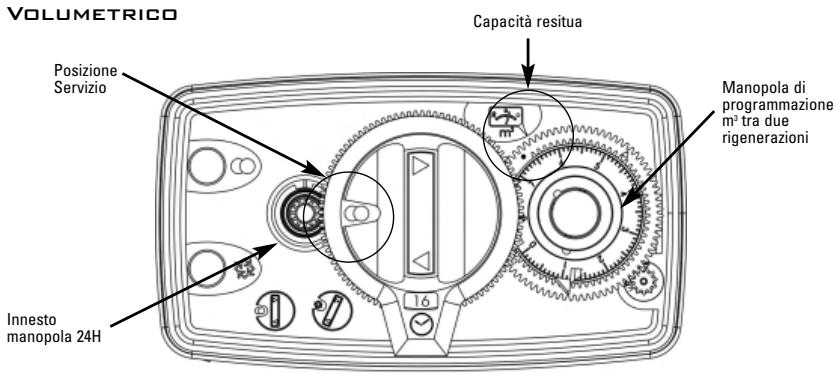

Cronometrico Manopola 24H Manopola di programmazion e numero giorni tra due rigenerazioni Spia verde: Servizio Spia rossa: valvola in rigenerazione Ora del giorno Volumetrico Capacità resitua Posizione Servizio Manopola di programmazione m3 tra due rigenerazioni Innesto manopola 24H

Significato dei pittogrammi Servizio Rigenerazione Lavaggio controcorrente Aspirazione / Lavaggio lento Rinvio dell’acqua

Volumetrico Pallino bianco Regolare la capacità d’acqua addolcita tra due rigenerazioni utilizzando, a titolo indicativo, la seguente formula: Capacità acqua in m3 = capacità di scambio in m3°tH - capacità di riserva in m3 Durezza dell’acqua °tH Per effettuare questa operazione, sollevare il dischetto trasparente con l’etichetta e visualizzare la capacità che si trova davanti al pallino bianco. Esempio sul disegno: si può leggere una capacità di 6,6 m3 tra due rigenerazioni. Cronometrico Nottolino d’arresto spinto verso sténo Utilizzare la formula qui sotto riportata quindi dividere per il consumo giornaliero per ottenere il numero di giorni tra due rigenerazioni. Esistono due tipi di manopola cronometrica: - 7 giorni: basato sulla settimana il n°1 si riferisce a lunedì e il n°7 a domenica. - 12 giorni: consente di programmare un intervallo regolare, ogni 2, 3, 4 o 6 giorni. Per effettuare la regolazione, è sufficiente spingere verso l’esterno i nottolini corrispondenti. Esempio sul disegno: una rigenerazione ogni 2 giorni. Regolazione ordinaria Ora del giorno Premere sull'innesto della manopola 24 ore, pignone rosso, ruotare la manopola finché l’ora non appare sul display. Volume di sale per ogni rigenerazione A titolo indicativo, riportiamo una tabella solitamente usata nel trattamento dell’acqua Peso del sale in g / litro di resina

Potere di scambio in °tH / m3 / litro di resina

Sulla camma di salamoia sono riportati un segmento e un’etichetta di riferimento in chilogrammi. Tale segmento, dotato di puntatore, assicura la funzione di rinvio alla vasca sale. In base alla tabella qui sopra riportata, regolare il peso del sale in kg necessario per la rigenerazione della resina. In questo modo, la valvola invierà il giusto volume di acqua nella vasca per sciogliere il volume di sale necessario alla rigenerazione. Esempio: 15 litri di resina x 125 g = 1875 g (1.9 kg di sale) Posizionare il puntatore leggermente al di sotto di 2 kg.

non rigenera CAUSE A. Alimentazione elettrica interrotta B. Pannello di controllo difettoso C. Cavo del contatore scollegato D. Contatore bloccato E. Motore difettoso F. Errata programmazione

A. By-pass in posizione “by-pass“ B. Assenza di sale nel serbatoio sale C. Filtro e iniettore ostruiti. D. Quantità di acqua insufficiente nel serbatoio del sale E. Durezza proveniente dal serbatoio dell’acqua calda F. Assenza di tenuta stagna nel tubo di distribuzione. G. Perdita interna della valvola H. Contatore bloccato

I. Cavo del contatore disconnesso

J. Errata programmazione

eccessivo di sale A. Errore nella regolazione di rinvio acqua B. Troppa acqua nel serbatoio del sale C. Errata programmazione

SOLUTION A. Ristabilire l’alimentazione elettrica (fusibile, presa, interruttore) B. Sostituire il pannello di controllo C. Verificare le connessioni relative al timer e al coperchio del contatore D. Pulire o sostituire il contatore E. Sostituire il motore F. Verificare la programmazione e modificarla se necessario A. Mettere il by-pass in posizione “service“ B. Aggiungere sale nel serbatoio del sale e mantenere il livello del sale sopra il livello dell’acqua C. Sostituire o pulire il filtro e l’iniettore D. Verificare la durata del riempimento del serbatoio del sale e pulire il regolatore di portata E. Risciacquare varie volte il serbatoio dell’acqua calda F. Accertarsi che il tubo non presenti fessure. Verificare l’o-ring G. Sostituire le guarnizioni e i distanziali e/o il pistone H. Sbloccare il contatore

I. Verificare le connessioni del cavo nel pannello

di controllo e sul coperchio J. Verificare la programmazione e modificarla se necessario A. Controllare l’utilizzo del sale e la regolazione del rinvio acqua B. Fare riferimento al guasto n°6 C. Verificare la programmazione e modificarla se necessario

dellapression e dell’acqua A. Deposito di ferro nel condotto verso l’addolcitore B. Deposito di ferro nell’addolcitore C. Ingresso della valvola ostruito da corpi estranei A. Pulire il condotto

5. Perdita di resina

allo scarico A. Filtro superiore assente o danneggiato B. Presenza di aria nell’addolcitore A. Aggiungere o sostituire il filtro superiore B. Accertarsi della presenza di un sistema di air-check nel pozzetto della salamoia C. Verificare la portata dello scarico

6. Presenza di ferro

nell’acqua addolcita A. Il fondo di resina è sporco C. Il regolatore di portata dello scarico B. La quantità di ferro supera i parametri consigliati

serbatoio del sale A. Il regolatore di portata dello scarico (DLFC) è otturato B. Valvola della salamoia difettosa C. Errata programmazione B. Pulire la valvola e la resina C. Rimuovere il pistone e pulire la valvola A. Verificare il controlavaggio, l’aspirazione della salamoia e il riempimento del serbatoio del sale. Rigenerare più spesso. Aumentare la durata del controlavaggio B. Contattare il rivenditore A. Verificare il regolatore di portata B. Sostituire la valvola della salamoia C. Verificare la programmazione e modificarla se necessario

CAUSE A. Filtro o iniettore otturati B. Il pannello di controllo non esegue correttamente i cicli C. Corpi estranei nella valvola della salamoia D. Corpi estranei nel regolatore di portata del riempimento del serbatoio sale E. Pressione dell’acqua insufficiente F. Errata programmazione

aspirazione della salamoia A. Regolatore di portata dello scarico (DLFC) otturato B. Iniettore otturato C. Pressione insufficiente D. Perdita interna della valvola E. Errata programmazione F. Il pannello di controllo non funziona correttamente

10. La valvola rigenera A. Il pannello di controllo non funziona

continuamente correttamente

11. Continue perdite

dello scarico SOLUTION A. Pulire il filtro e l’iniettore B. Cambiare la sede della valvola della Sostituire il pannello C. salamoia e pulire D. Pulire il regolatore E. Aumentare la pressione dell’acqua ad almeno 1,8 bar F. Verificare la programmazione e modificarla se necessario A. Pulire il regolatore di portata B. Pulire il filtro o l’iniettore, sostituirli se necessario C. Aumentare la pressione dell’acqua ad almeno 1,8 bar D. CSostituire i giunti e distanziali e/o il pistone assemblato E. Verificare la programmazione e modificarla se necessario F. Sostituire il pannello di controllo A. Sostituire il pannello di controllo B. Microswitch o cavi elettrici difettosi C. Camma del ciclo difettosa o non regolata B. Sostituire il microswitch o i cavi difettosi. C. Riposizionare o sostituire la camma del ciclo A. Corpi estranei nella valvola A. Pulire la valvola e verificarla in diverse posizioni di rigenerazione B. Sostituire i giunti, i distanziali e/o il pistone assemblato C. Sostituire i giunti e i distanziali e/o il pistone assemblato D. Sostituire il motore e verificare tutti gli ingranaggi E. Sostituire il pannello di controllo B. Perdita interna della valvola C. Valvola bloccata in trattamento in salamoia o in controlavaggio D. Motore difettoso o bloccato E. Il pannello di controllo non funziona correttamente Optional Acqua calda, solo per la valvola 4600: Impiego di un apposito materiale studiato per resistere a temperature superiori ai 43°C. Valvola 4600 cronometrica fino a 82°C, valvola 4600 volumetrica 65°C. Rigenerazione immediata: Contrariamente alle valvole cronometriche e volumetriche che sono a rigenerazione differita fino alle ore 2,00 del mattino, questo optional consente alla valvola di effettuare immediatamente la rigenerazione non appena la capacità prestabilita è esaurita. Fast Regen. Cioè rigenerazione rapida: Questo optional consente alla valvola di effettuare una rigenerazione in 90 minuti invece di 180. Una valvola, in questa versione, è limitata a una bombola di 10”. Pistone LWU (Low Water Usage = pistone economico): Grazie a questo pistone, viene ridotto il consumo di acqua durante la rigenerazione.
