MANUALE UTENTE TLG 1750 B2 QUICK-CHARGE BATTERY CHARGER TRONIC

CH Istruzioni per l'uso

NL SNELLADER VOOR BATTERIJEN

GebruksaanWijzing

Inhaltsverzeichnis

Verwendungszweck 2

Lieferumfang 3

Destinazione d'uso	62
Fornitura	63
Descrizione dell'apparecchio	63
Dati tecnici	64
Avvertenze di sicurezza	65
Messa in funzione	73
Caricare lepile	77
Tempi medi di carica	81
Carica di apparecchi USB	82
Eliminare le anomalie di funzionamento	83
Pulizia	85
Smaltimento	87
Garanzia & assistenza	88
Importatore	90

Leggere attentamente le istruzioni per l'uso prima del primo utilizzato e conservare per il successivo impiego. In caso di cessione dell'apparecchio a terzi, consignareanche il manuale di istruzioni.

CARICABATTERIE RAPIDO

Destinazione d'uso

L'apparecchio per la carica rapida di pile è destinato esclusivamente ai seguenti scopi:

Per il caricamento di pile Ni-Cd e Ni-MH di dimensioni AA/Mignon e AAA/Micro
Per la carica di apparecchi con accumulator e interfaccia USB, come ad es. MP3-Player
Per l'uso privato e non commerciale

L'alimentatore fornito in dotazione è destinato esclusivamente all'utilizzo con l'apparecchio per la carica rapida di pile.

L'adattatore per vetture fornito in dotazione è destinato esclusivamente ai seguenti scopi...

per far funzionare l'apparecchio per la carica rapida di pile su una base accendisigarette da 12V di un'automobile
- o su una presa da 12V di allacciamento alla rete di bordo di un'automobile.

Fornitura

Apparecchio per la carica rapida di pile
- Alimentatore
- Adattatore per vetture
- Tasca di conservazione (senza illustrazione)
Il presente manuale diistruzioni
Istruzioni per l'uso
- 4x pile al Ni-MH di tipo AA (senza illustrazione)
- 4x pile al Ni-MH di tipo AAA (senza illustrazione)

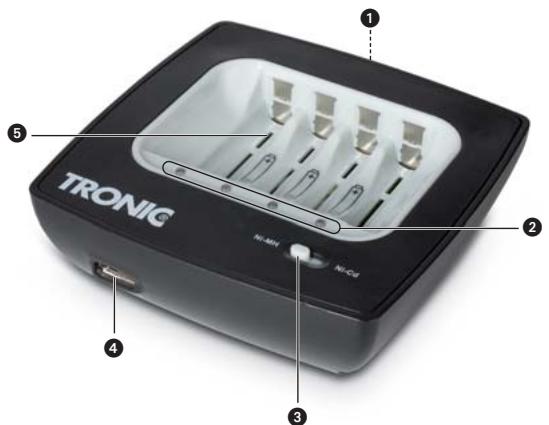

Descrizione dell'apparecchio

Alimentatore a spina- connettore adattatore per auto
Spiedicontrollo
3 Selettore al Ni-MH/Ni-Cd
4 Ingresso USB
Sedi di carica
6 Alimentatore
7 Adattatore per vetture

Dati tecnici

Alimentatore

Ingresso: 100 - 240 V ~ 60/50 Hz, 420 mA

Uscita: 12V = 1800mA, 21,6 VA

Elemento di carica

Ingresso: 12-13,8 V = 1800 mA

Currenti massime di carica:

AA / Cellette mignon: 1750 mA Ni-MH; 700 mA Ni-Cd

AAA / Cellette mignon: 750 mA Ni-MH; 300 mA Ni-Cd

Ingresso USB 2.0: 5V = - 500 mA Temperature di esercizio: +0^ +25^

Umidità: 5 90% (senza condensa)

Temperatura di conservazione: -25^ +60^ C

Misure (L× W× H) .. 11,3× 11,5× 4cm

Peso: ca. 145 g

Avvertenze di sicurezza

• Questo apparecchio non è destinato ad essere utilizzato da persone (compresi i bambini) con capacità fisiche, sensoriali o mentali limitate o alla suaesperienza e/o conoscenza, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o ricevano da la sua informazioni su come utilizzare l'apparecchio.
• I bambini devono essere sorvegliati e ci si deve assicurare che non giochino con l'apparecchio.
• Dopo l'uso e prima della pulizia estrarre l'alimentatore a spina alla presa per evitare di accenderlo in modo non intenzionale.
• Controllare che sull'apparecchio e su tutte le sue parti non siano presenti danni visibili. I dispositiivi di sicurezza possono funzionare solo con apparecchio in perfetto stato.
• L'alimentatore a spina deve essere sempre fácilmente accessibile in modo da poter rapidamente interrompere la corrente in caso di emergenza.

Pericolo di scossa elettrica!

• Collegare l'apparecchio solamente a prese di rete installate a norma di legge e messe a terra. La tensione di rete deve corrispondere ai dati riportati sulla targhetta di modello dell'apparecchio.
• Far sostituire immediatamente gli alimentatori a spina dal personale autorizzato o dall'assistenza clienti al fine di evitare possibili pericoli.
• Far riparare o sostituire immediatamente dall'assistenza clienti i cavi di collegamento e gli apparecchi che non funzionano perfettamente o che risultano danneggiati.
  Non immershere mai l'apparecchio in acqua. Pulirlo solamente con un panno leggermente umido.
  Non esporre l'apparecchio alla pioggia e non utilizzato mai in ambiente umido o bagnato.
• Fare attentzione che il cavo di collegamento non si bagni o si inumidasca durante il funzionamento.

Non aprime o riparare l'alloggiamento dell'apparecchio. In tal caso non c'e sicurezza e la garanzia cessa.
- Proteggere l'apparecchio da gocce e spruzzi. Non mettere quindi alcun oggetti piano di liquido (es. vasi di fiori) sopra o vicino all'apparecchio.

Pericolo di incendio!

Non utilizzato l'apparecchio in prossimità di superfici surriscaldate.
- Non mettere l'apparecchio in luoghi esposti ai diretti raggi del sole. Altrimenti si può sorriscaldare e danneggiarsi in maniera irreparabile.
- Non lasciare l'apparecchio privo di sorveglianza durante il funzionamento.
- Non coprir mai la feritoia di ventilazione dell'apparecchio quando è acceso.
Non posizionare nessuna sorgente di combustione aperta vicino o sopra l'apparecchio, come ad esempio candele.

• Per via delle currenti di carica possono venire caricate escludivamente pile con la relativa capacità:

Ni-MH-Akkus:

• AA min. 1750 mAh/max. 2700 mAh
• AAA min. 750 mAh/max. 1000 mAh

Ni-Cd-Akkus:

-AA min. 700 mAh/max. 1000 mAh
- AAA min. 300 mAh/max. 600 mAh

• Se sioca di caricarepile con capacité consideringevolmente inferiore,queste ultimisi potrebbero restruggere.
• Caricate esclusivamentepilerapidamente carcabili di tipo al "Ni-Cd"e al "Ni-MH".

Non caricare mai pile di altri tipo o pile non ricaricabili. Queste ultime non sono adatte a essere caricate. In caso contrario, il caricatore rapido e le pile inesso inserte potrebbero danneggiarsi irreparabilmente.

Utilizzate l'apparecchio per la carica rapida di pile esclusivamente con l'alimentatore o l'adattatore per vetture fornito in dotazione. Non utilizzate l'alimentatore e l'adattatore per vetture con apparecchi diversi da quello per la carica rapida di pile. Altrimenti l'apparecchio per la carica rapida di pile, l'adattatore per vetture, le pile stesse o gli altri apparecchi utilizzati potrebbero venire danneggiati in modo irreparabile.

Pericolo di lesions!

• Tenere i bambini lontani dal cavo di collegamento e dall'apparecchio. I bambini sottovalutano spesso i pericoli connessiagli apparecchi elettrici.
• Se l'apparecchio ha subito cadute o danni, non delve più essere什么意思 in funzione. L'apparecchio deve essere sottoposto a controllo da parte di personale specializzato e, se necessario, riparato.
• Tenere lontano le pile alla portata dei bambini. I bambini potrebbero portare le pile alla bocca e ingerirle.

Se una pilaiene ingoiata devese essere immediamente chiamata l'assistenza medica.

• Conservate sempre le pile lontano dalla portata dei bambini! Vi è pericolò che i bambini ingoino lepile! A causa dei componenti velenosi delle pile vi è pericolò di morte!
  Non lasciare l'apparecchio privo di sorveglianza durante il funzionamento.
• Durante la carica le pile diventano molto calde. Non toccate mai le pile! Vi potrebbe essere pericolo di uszioni! Dop o la carica staccate pertanto innanzitutto l'alimentatore dell'apparecchio per la carica rapida di pile alla presa. Poi lasciate raffreddare le pile prima di prelevarle dall'alimentatore dell'apparecchio per la carica rapida di pile.
• Né l'apparecchio per la carica rapida di pile né l'alimentatore fornito in dotazione né l'adattatore per vetture contengono parti la cui manutenzione possa essere effettuata dall'utente. Se l'involucro di uno dei componenti (apparecchio per la carica rapida di batterie / alimentatore) viene aperto, la garanzia si estingue! Per le riparazioni, rivolgersi a un nostro partner di assistenza nella zona di competenza.

Temporale!

In caso di temporale gli appearecchi collegati alla corrente possono venire danneggiati. Percò, durante i temporali estrarre sempre la spina dalla presa.

Per danni causati da ...

• aperture dell'involucro dell'apparecchio per la carica rapida di pile, dell'alimentatore e/o dell'adattatore per vetture
• tentativi di riparazione eseguita da personale non qualificato
• utilizzo inadeguato dell'apparecchio per la carica rapida di pile, dell'alimentatore e/o dell'adattatore per vetture non viene assunt a alcuna responsabilità / garanzia!
• In particolare nel caso di pile vecchie potrebbe fuoriuscire dell'acido di batteria. Rimuovete pertanto tutte lepile se prevedete di non utilizzato l'apparecchio per la carica rapida di pile per lungo tempo. In tal modo proteggete l'apparecchio per la carica rapida di pile dall'acido di batteria che potrebbe fuoriuscire.

Avverenze sull'utilizzo delle pile

L'apparecchio utilizza dellepile.Per l'utilizzo delle pilefare attenzione a quanto segue:

Pericolo di esplosione!

Non gettare le pile nel fuoco.
Non ricaricare lepile.

Non apriere mai le pile. Non compiere mai lavori di saldatura o brasatura alle pile. Pericolo di esplosione e di lesione!
- Controllare le pile regolarmente. Pile esaurite possono danneggiare l'apparecchio.
- Se l'apparecchio non viene utilizzato per periodi di tempo prolongato, rimuovere lepile.
- Indossare quanti di protezione in caso di perdite di acido delle pile. Pulire lo scomparto delle pile e i contatti delle pile con un panno asciutto.

Funzionamento stazionario

• Estraete alla confezione tutti i componenti - apparecchio per la carica rapida di pile, alimentatore 6, adattatore per vetture 7 e pile.
• Prima della messa in esercizio controllate che quanto consegnato sia complete e cheesso non presenti eventuali danni visibili.
• Collocate l'apparecchio per la carica rapida di pile su una base diritta, in piano, antigraffio e antiscivolo.
• Infilate la spina di bassa tensione applicata al cavo dell'alimentatore ⑥ nell'attacco per alimentatore ① che si trova sull'apparecchio per la carica rapida di pile.
• Confrontate i dati tecnici con quelli del gestore della rete di alimentazione elettrica. In caso di coincidenza, allacciate l'alimentatore 6 ad una spina. Il LED sull'alimentatore a spina 5 si accende. Ora l'apparecchio per la carica rapida di pile è pronto per l'uso.

Funzionamento mobile

Con l'adattatore per vetture fornito in dotazione 7 potete utilizzare l'apparecchio per la carica rapida di pile ancche sulla base dell'accendisigarette da 12V di un'automobile o su una presa da 12V di allacciamento alla rete di bordo di un'automobile. In tal caso utilizzate l'adattatore per vetture 7 alippo dell'alimentatore 6.

Avverenza!

Utilizzate l'apparecchio per la carica rapida di pile esclusivamente con l'adattatore per vetture fornito in dotazione 7.

L'utilizzo di altri adattatori per vetture potrebbe danneggiare l'apparecchio per la carica rapida di pile in modo irreparabile! Ciò può comportare il pericolo di incendio!

Ai fini di far funzionare l'apparecchio per la carica rapida di pile con l'adattatore per vetture 7:

• In caso fosse inserto nella base accendisigarette un accendisigarette:

• staccate l'accendisgarette..

① Avvertenza:

Rimuovete assolutamente eventuale sporco (per es. resti di cenere) dall'interno della base accendisigarette! Altrimenti si potrebbero presentare malfunzionamenti nell'esercizio dell'apparecchio per la carica rapida di pile con l'adattatore per vetture 7!

• Infilate la spina di bassa tensione applicata all'adattatore per vetture ⑦ nell'attacco per alimentatore ① che si trova sull'apparecchio per la carica rapida di pile.
• Infilate l'adattatore per vetture ① nella base accendisigarette. Il LED sull'adattatore per auto ⑦ si accende. Ora l'apparecchio per la carica rapida di pile è primo per l'uso.

Attenzione:

Non lasciate mai l'apparecchio per la carica rapida di pile o le pile stesse in auto! In caso di forte irradiazione solare e del seguente riscaldamento dell'interno dell'automobile l'apparecchio per la carica rapida di pile si potrebbe surriscaldare e danneggiare in modo irreparabile.

Le pile potrebbero surriscaldarsi ed esplodere.

Ciò più comportare il pericolò di incendio!

① Avertenza:

probabile che l'accendisigarette funzioni solo se l'automobile è accesa. In caso di dubbio consultate le istruzioni per l'uso della Vostra vettura.

Attenzione!

In caso di automobili nelle quali l'accendisiga-rette e le prese di bordo funzionanoanche se la vettura non è accesa:

Utilizzate l'apparecchio per la carica rapida di pile esclusivamente seanche il motore è acceso. Altrimenti vi è pericolò che la batteria dell'auto a causa dell'apparecchio per la carica rapida di pile allacciato si scarichi在整个mente!

Caricare pile

Pericolo!

Caricate esclusivamente pile rapidamente caricabili di tipo al „Ni-Cd" e al „Ni-MH".

Non caricate mai pile di altri tipo o batterie non ricaricabili. Queste ultime non sono adatte a venir caricate. Altrimenti l'apparecchio per la carica rapida di pile e lepile stesse inesso inserte si potrebbero irreparabilmente danneggiare.

Per via delle currenti di carica possono venire caricate esclusivamente pile con la relativa capacità:

Pile Ni-MH:

-AA min. 1750 mAh/max. 2700 mAh
- AAA min. 750 mAh/max. 1000 mAh

Pile Ni-Cd:

-AA min. 700 mAh/max. 1000 mAh
- AAA min. 300 mAh/max. 600 mAh

Se siorca di caricarepile con capacitéconsiderevolmente inferiore,queste ultimessipotrebbero distruggere.Vi e pericolodi incendio nonché di esplosione!

• Portatate il selettore ③ nella posizione Ni-MH, se volete caricare pile al Ni-MH.
• Portatate il selettore 3 nella posizione Ni-Cd, se volete caricarepile al Ni-Cd.
• Inserite le pile nelle sedi di carica ⑤.
  É possibile caricare una, due, tre o quello pile.

① Avverenza:

L'apparechio dispone di una funzione di sorveglianza che consente di caricare 1-4 pile di dimensioni (AA o AAA), capacità o stato di carica diversi.

Le pile Ni-MH e Ni-Cd non devono essere caricate contemporaneamente. Badate ad insertre le pile negli scomparti delle sedi di carica posizionandole in accordo con la loro polarità. Altrimenti esse non vengono caricate.

• Ora ha inizio il processo di carica. L'apparecchio per la carica rapida di pile possiede una spia di controllo ② per agli scomparto nella sede di carica ⑤. Le spie di controllo ⑦ indicano lo stato di carica delle singolepile.

Le diverseindicazioni luminosehanno i seguenti significati:

• A luz de controlo ② pisca a vermelho: - Sono stati rilevati accumulatori guasti o pile non ricaricabili.

Rimuovete le pile/batterie inserte dall'apparecchio per la carica rapida di pile.

• La spia di controllo 2 non lampeggia: - Le pile non sono state inserite correttamente nella sede di carica 5.

• A luz de controlo 2 brilha continuamente a vermelho:

• La carica delle batterie è in corso.

• A luz de controlo ② brilha continuamente a verde: - Le pile sono cariche e l'apparechio è passato alla modalità di funzionamento "mantimento della carica".

Avvertenza!

Durante la carica le pile diventano molto calde. Non toccate mai le pile! Sussiste il pericolo di uszioni!

• Estrarre l'alimentatore a spina ⑥ dalla presa di rete dell'adattatore per auto ⑦ dalla base per accendisigari e lasciare raffreddare gli accumulatorati. Dopo di ciò rimuovete le pile caricate dall'apparecchio per la carica rapida di pile.

Tempi medi di carica

Ilprocessodi carica ha una diversa durata a seconda del tipo, dell'età e della carica residua dellepile.I tempi di carica medi sonoindicati nella seguente tabella.Badate tuttavia che i tempi esposti sono solo valori indicativi.

Pile di tipo AA
Capacità	Ni-MH	Ni-Cd
2300 mAh	110 min.	-
700 mAh	-	90 min.

Pile di tipo AAA
Capacità	Ni-MH	Ni-Cd
900 mAh	100 min.	-
300 mAh	-	90 min.

Uso del timer

L'apparecchio dispone inoltre di un timer che dopo 2 ore imposta automaticamente l'apparecchio alla carica di mantenimento.

Ciò serve a garantire un'ulteriore protezione dalla sovracarica delle pile, qualora la funzione di riconoscimento della carica non reagisse correttamente a causa di una pila guasta.

Carica di apparecchi USB

Avviso!

Assicurarsi che l'assorbimento di corrente dell'apparecchio USB non superi 500 mA. Per maggiori informazioni, consultare il manuale di struzioni dell'apparecchio USB.

• Inserire la spina USB dell'apparecchio USB nell'ingresso USB 4 dell'apparecchio di carica.
• Se necessario, accendere l'apparecchio USB.

Avviso:

e possibl e caricare contemporaneamente gli accumulatori nel vano di carica 5 e un appearechio USB all'ingresso USB 4.

Eliminare le anomalie di funzionamento

L'apparecchio per l'alimentazione rapida di pile non da alcun segno di funzionamento

In caso di funzionamento con collegamento alla rete elettrica:

Controllate se la spina di bassa tensione applicata al cavo dell'alimentatore 6 è insertita correttamente nell'attacco per alimentatore 1.
Controllate se la presa in cui avete inflato l'alimentatore 6 porta corrente. A tale scopo collegate a这对于 a questa presa un alte apparecchio elettrico funzionante.

In caso di funzionamento con l'adattatore per vetture:

Controllate se l'adattatore per vetture ① è infilato correttamente nell'apparecchio per la carica rapida di pile e nella base accendisigarette.
- É probabile che l'accedisigarette funzioni solo se l'automobile è accesa. In caso di dubbio consultate le istruzioni per l'uso della Vostra vetura.

Le pile inserite non vengono caricate:

Controllate se le pile sono state insertite correttamente in base alla loro polarità.
- Controllate se avete inserto nell'apparecchio per la carica rapida di pile dellepile adatte per la carica. Sono adatte per la carica escludamente pile rapidamente caricabili al Ni-Cd e al Ni-MH di tipo AA/Mignon e AAA/Micro.
- Staccate la spina dalla presa e fate raffreddare l'apparecchio, in quanto probabilitmente è intervenuto il dispositorio di controllo della temperatura.

Altri guasti di funzionamento

Siete pregati di rivolverger Vi ad uno dei nostri partner per l'assistenza clienti nelle Vostre vicinanze in caso ...

non fosse possibile eliminare i guasti di funzionamento nel modo descritto
- o nell'utilizzato dell'apparecchio per la carica rapida di pile si dovessero presentare altre anomalie di funzionamento.

Pulizia

Pericolo di vita per scossa eletrica!

Non immergere mai i componenti dell'apparecchio in acqua o in altri liquidi!
- Evitare la penetrazione di liquidi nell'alloggiamento.

Pulizia dell'alloggiamento:

Attenzione:

nonutilizzaremai benzina, solventi o detergentiaggressivi,poiché talisostenze possono danneggiare la superficie dell'apparecchio!

• Pulite l'involucro dell'apparecchio escludamente con un panno leggermente inumidito.
• Badate che durante la pulizia non penetri dell'umidità nelle'apparecchio per la carica rapida di pile / nell'alimentatore 5! Per pulirle utilizzate,invece un pennello pulito e morbido.
• Pulire lo scomparto dellepile e i contatti delle pile con un panno asciutto.

Smaltimento dell'apparecchio

Non gettare per alcun motivo l'apparecchio insieme ai normali rifiuti domestici. Smaltire l'apparecchio atraverso un'azienda di smaltimento autorizzata o atraverso l'ente di smaltimento comunale. Questo prodotto è soggetti alla direttiva europea 2002/96/EC.

Si prega di rispetto le norme attualmente vigenti. In caso di dubbio mettersi in contato con l'ente di smaltimento competente.

Smaltimento delle batterie / dellepile!

Le batterie/pile non devono mai venire smaltite
assieme ai rifiuti domestici. Ogni utente è obbligato per legge a conseignerare le pile o batterie usate presso gli apposti centri di raccolta della propria città o del proprio quartiere, o presso i punti vendita.
Tale obbligo ha lo scopo di consentire uno smaltimento ecologico dellepile. Restituite le batterie / pile solo quando sono completamente scariche.

Smaltimento dell'imballaggio

Smaltire tutti i materiali dell'imballaggio in modo ecologicamente conforme.

Garanzia & assistenza

Questo appearecchio è garantito per tre anni a partire alla data di acquisso. L'apparecchio è stato prodotto con cura e debitamente collaudato prima della segna. Conservare lo scontrino come prova d'acquisso. In caso di interventi in garanzia, contattare Telefonically il proprio centro di assistenza. Solo in quello modo è possible garantire una spedizione gratuite della merce. La garanzia vale solo per i difetti di materiale o fabbricazione, non per i danni da trasporto, parti soggette a usura o danni a parti fragili come ad es. interruptatori o accumulatorati. Il prodotto è destinato esclusivamente all'uso domestico e non a quello commerciale.

La garanzia decade in caso di impiego improprio o manomissione, uso della forza e interventi non eseguiti alla nostra filiale di assistenza autorizzata.

Questa garanzia non costituisse alcun limite ai diritti legali del consumatore.

Il periodo di garanzia non viene prolongato in caso di un intervento in garanzia. Ciò valeanche per le componenti sostituite e riparate. I danni e difetti presenti più all'acquisto devono essere comunicati immediatamente dopo il disimballaggio, e non altre due giorni alla data di acquisto. Le riparazioni effettuate molto la scadenza del periodo di garanzia sono a pagamento.

Kompernass Service Italia
