Tipo di prodotto	Forno incasso
Marca	Hotpoint
Modello	FH 103 0 IX/HA
Dimensioni (L x A x P)	43,5 x 32,4 x 41,5 cm (modello con guide stampate) ; 45,5 x 32,4 x 41,5 cm (modello con guide metalliche)
Volume interno	59 L (guide stampate) / 62 L (guide metalliche)
Alimentazione elettrica	220-240 V ~ 50/60 Hz, potenza max 2800 W
Cavo di alimentazione	Trifase (Blu N, Marrone L, Giallo-Verde Terra)
Classe energetica	Classe A (convezione forzata) secondo direttiva UE 65/2014
Consumo energia modalità standby	Conforme alla direttiva 1275/2008 (modalità standby/off)
Programmi manuali	Multilivello, Griglia, Gratin, Bassa temperatura, Pizza, Pasticceria, ECO
Programmi automatici	Manzo, Filetto di pesce, Pane, Torte, Crostate (con sistema C.O.P.)
Intervallo di temperatura	Da 30 °C a 250 °C (300 °C per Griglia)
Funzioni speciali	Blocco comandi, Timer, Cottura differita, Indicatore di calore residuo, Modalità Demo
Illuminazione	Lampadina 25 W, attacco E14, commutabile manualmente
Livelli di cottura	5 livelli (guide standard o scorrevoli)

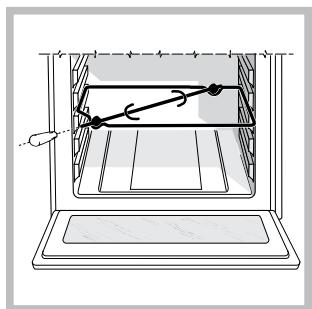

Accessori forniti	Griglia, leccarda, girarrosto (secondo modello)
Pulizia e manutenzione	Sportello rimovibile, vetro pulibile con prodotti non abrasivi, guarnizioni verificabili, evitare pulitori a vapore
Sicurezza	Sicurezza bambini (blocco comandi), superfici calde (indicatore di calore residuo), spegnimento automatico a fine cottura
Installazione	Incasso in mobile resistente al calore (colle resistenti a 100°C), aerazione obbligatoria, fissaggio con 4 viti
Norme	CE (2006/95/CE, 2004/108/CE, 2012/19/UE RAEE)

Domande frequenti - FH 103 0 IX/HA HOTPOINT

Come impostare l'orologio del forno Hotpoint FH 103 0 IX/HA?

L'orologio si imposta con forno spento. In modalità standby, premere l'icona orologio, quindi usare i tasti '+' e '-' per impostare l'ora e i minuti. Confermare premendo nuovamente l'icona orologio.

Cosa fare se il forno visualizza 'F—' seguito da numeri?

È un codice di errore. Annota il codice, riavvia il programma. Se il problema persiste, contatta il servizio di assistenza tecnica autorizzato citando il codice errore, il modello e il numero di serie (sulla targhetta matricola).

Posso usare pulitori a vapore per pulire il forno?

No, è vietato utilizzare pulitori a vapore o ad alta pressione. Usa acqua calda con un detergente delicato e un panno o una spugna non abrasiva.

Come smontare la porta del forno per una pulizia approfondita?

Apri completamente la porta, solleva e ruota le leve sulle cerniere. Richiudi la porta lentamente senza bloccarla, quindi tira verso di te per sganciarla. Per rimontarla, inverti l'operazione.

Il forno non riscalda in modalità DEMO, come disattivarla?

La modalità DEMO disattiva gli elementi riscaldanti. Per uscire, spegni il forno, quindi premi contemporaneamente l'icona illuminazione e i tasti '+' e '-' per 3 secondi finché non appare 'dEof'.

Come programmare una cottura differita?

Seleziona un programma di cottura, premi l'icona durata e imposta la durata di cottura. Successivamente, premi END e imposta l'ora di fine desiderata. Conferma con START/STOP. Il forno si avvierà automaticamente per terminare all'ora prevista.

Quali sono i programmi di cottura automatici disponibili?

I programmi automatici includono Manzo, Filetto di pesce, Pane, Torte e Crostate. Utilizzano il sistema C.O.P. per regolare temperatura e durata automaticamente.

Come sostituire la lampadina dell'illuminazione del forno?

Svita il coperchio in vetro dell'alloggiamento della lampada, sostituisci la lampadina con una dello stesso tipo (25 W, attacco E14), poi riavvita il coperchio. Assicurati che il forno sia spento e scollegato prima dell'operazione.

Il forno visualizza 'HOT' e non si avvia in programma automatico, perché?

Significa che la temperatura interna è superiore a quella richiesta dal programma automatico. Attendi che il forno si raffreddi, poi riprova.

Come attivare il blocco dei comandi (sicurezza bambini)?

Premi l'icona di blocco (simbolo chiave) per almeno 2 secondi. Un segnale acustico suona e appare il simbolo 'O-n'. Per sbloccare, premi di nuovo 2 secondi sulla stessa icona.

MANUALE UTENTE FH 103 0 IX/HA HOTPOINT

Istruzioni per l'uso FORNO

Sommario

Istruzioni per l'uso,1

Avertenze,3

Assistenza,6

Descrizione dell'apparecchio,8

Descrizione dell'apparecchio, 10

Installazione,12

Avvioeutilizzato,14

Programmi,15

Precauzioni e consigli, 19

Manutenzione e cura, 19

Anomalie e rimedi,20

English

ATTENZIONE: Questo appearecchio e le sue parti accessibili divertano molto caldi durante l'uso. Bisognà fare attenzione ed evitare di toccare gli elementi riscaldanti. Tenere lontani i bambini inferioriagli 8 anni se non continuamente sorvegliati. Il presente appearecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorvegianza oppure se sono stati astruiti circa l'uso dell'apparecchio in modo sicuro e se si rendono conto dei pericoli correlati. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini sulla sorvegianza.

Non utilizzato prodotti abrasivi né spatole di metallo taglienti per pulire lo sportello in vetro del forno in quanto potrebbero graffiare la superficie, provocando, così, la frantumazione del vetro.

Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

ATTENZIONE: Assicurarsi che l'apparecchio sa spento prima di sostituire la lampada per evitare la possibilità di scosse elettriche.

! Quando si inserisce la griglia assicurarsi che il fermo sia rivolto verso l'alto e nella parte posteriore della cavity.

GB

Warnings

L'apparecchio è dotato di un sistema di diagnóstica automatica che consente di rilevare eventuali malfunzionamenti. Questi vengono comunicati dal displaytramite messaggi del tipo: "F--" seguito da numero.

In questi casi è necessario l'intervento dell'assistenza tecnica.

Prima di contattare l'Assistenza:

verificare se I'anomalia cui essere risolta autonomamente;
- riavviare il programma per controllare se l'inconveniente è stato ovviato;
- in caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato.

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;
• il messaggio visible sul display TEMPERATURA
• il modello della macchina (Mod.)
• il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio

Assistenza Attiva 7 giorni su 7

199.199.199 NUMERO UNICO

Se nasce il bisogno di assistenza o manutenzione basta chiamare ilNumero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

É Attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

Estensione di garanzia Airbag

Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contentuti della garanzia standard: con una modica cifra protegge il cliente da agli imprevosto riguardante l'assistenza e la manutenzione dell'elettrodomestico. Per i 5 anni successivi alla data di acquisto il cliente che aderisce al programma Airbag avrà diritto Gratisamente a:

l'intervento entro 48 ore alla chiamata;
- il contributo per spese di trasferta del Tecnico (diritto di chiamata);
la manodopera;
- le parti di ricambio originali;
- il trasporto dell'elettrodomestico non riparabile in loco.

Inoltre, qualora l'elettrodomestico non sa riparabile la garanzia prevede la sostituzione a prezzo agevolato in funzione dell'anzianità del prodotto.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 08:00 alle 18:30, il Sab. delle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 18:30 alle 08:00, il Sab. delle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal Telefono fisso.

Per chi chiama da radiomobile le tarifffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operaatore Telefonico; per maggiori informazioni consultare il situ www. indesit.com.

GB

Assistance

Warning:

Descrizione dell'apparecchio

Vista d'insieme

1 POSIZIONE 1
2 POSIZIONE 2
3 POSIZIONE 3
4 POSIZIONE 4
5 POSIZIONE 5
6 GUIDE di scorrimento dei ripiani
7 Ripiano LECCARDA
8 Ripiano GRIGLIA
9 Pannello di controlo

GB

Descrizione dell'apparecchio

Pannello di controlo

1. Icone PROGRAMMI MANUALI
2. Display TEMPERATURA
3. Icona TEMPERATURA
4. Icona DURATA
5. Display TEMPI
6. Icona FINE COTTURA
7. Icona BLOCCO COMANDI
8. AVVIO/ARRESTO
9. Icona LUCE
10. Icona OROLOGIO
11. Icona CONTAMINUTI
12. Icone REGOLAZIONE TEMPI/TEMPERATURA
13. Icone PRERISCALDAMENTO/ CALORE RESIDUO
14. Icone PROGRAMMI AUTOMATICI/ECO
    15.ACCENSIONE PANNELLO

GB

! è importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apprecchio per informare il nuovo proprietario sul funzionamento e sui relativi avventimenti.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

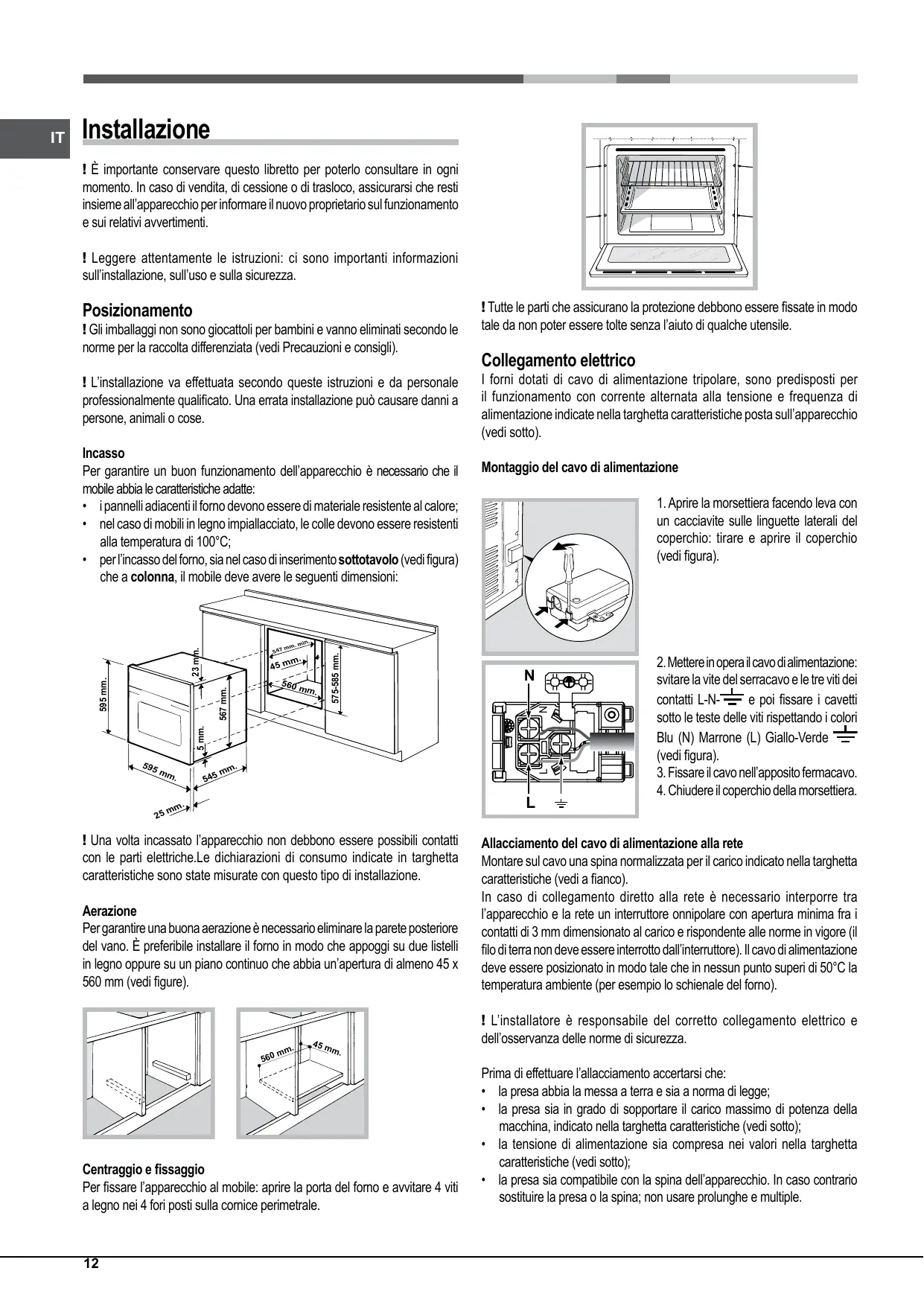

Posizionamento

!Gli imballaggi non sono gioicattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).
! L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persona, animali o cose.

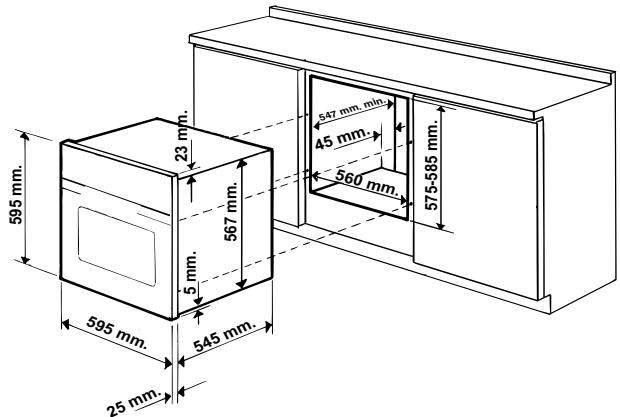

Incasso

Per garantire un buon funzionamento dell'apparecchio è necessario che il mobile abbia le caratteristiche adatte:

i pannelli adiacenti il forn o devono assere di materiale resistente al calore;
- nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100^ ;
per l'incasso delorno, sua nel caso di inserimento sottotavolo (vedi figura) che a colonna, il mobile deve ave le seguenti dimensioni:

! Una volta incassato l'apparecchio non debbono essere possibili contatti con le parti elettriche. Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con quello tipo di installmente.

Aerazione

Per garantire una Buona aerazione è necessario eliminare la parete posteriori del vano. É preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un'apertura di almeno 45 x 560 mm (vedi figure).

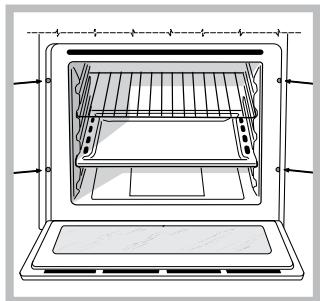

Centraggio e fissaggio

Per fissare l'apparecchio al mobile: après la porta del forno e avvitare 4 viti a legno nei 4 fori posti sulla cornice perimetrale.

! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte perché l'aiuto di quale utensile.

Collegamento elettrico

I forn di cavo di alimentazione tripolare, sono predisposti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate nella targhetta caratteristiche posta sull'apparecchio (vedi fatto).

Montaggio del cavo di alimentazione

1. Aprière la morsettiera facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprir il coperchio (vedi figura).

1. Mettere in opera il cavo di alimentazione: svitare la vite del serracavo e le tre viti dei contatti L-N- 12 e poi fissare i cavetti除去 the teste delle viti rispetto i colori Blu (N) Marrone (L) Giallo-Verde (vedi figura).
2. Fissare il cavo nell'apposto fermacavo.
3. Chiudere il coperchio della morsettiera.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico individato nella targhetta caratteristica (vedi a fiano).

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50^ la temperature ambiente (per esempio lo schienale del fomo).

! L'installatore è responsableile del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuire l'allacciamento accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostarare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche (vedi sotto);
• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche (vedi除去);
• la presa siaCompatible con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolonghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilemente raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).
! L'azienda declina agli responsabilità qualora QUESTe norme non vengano rispetto.

TARGHETTA CARATTERISTICHE
Dimensioni*	larghezza cm 43,5 altezza cm 32,4 profondità cm 41,5
Volume*	lt. 59
Dimensioni**	larghezza cm 45,5 altezza cm 32,4 profondità cm 41,5
Volume**	lt. 62
Collegamenti elettrici	tensione a 220-240V~ 50/60Hz o 50 Hz (vedi targhetta caratteristiche) potenza massima assorbita 2800W
ENERGY LABEL ECODESIGN	Regolamento (EU) No 65/2014 che integra la Direttiva 2010/30/EU. Regolamento (EU) No 66/2014 che integra la Direttiva 2009/125/EC. Norma EN 60350-1 Norma EN 50564 Consumo energia dichiarazione Classe convenzione Forzata - funzione di riscaldamento: ECO.
CE	Questa apparecchiaura è conforme alle seguenti Direttable Comunitarie: 2006/95/CE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CE del15/12/04 (Compatiblete Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. - 2012/19/UE e successive modificazioni. - 1275/2008 standby/off mode

• Solo per modelli con guide imbutite.
  ** Solo per modelli con guide in filo.

Avvio e utilizzato

ATTENZIONE! Il fornò è dotato di un sistema di arresto griglie che consente di estrarle perché queste fuoriscano dal fornò. (1) Per estrarre completeness le griglie è sufficiente, come indicato sul disegno, alzarle, prendendale alla parte anteriore e tirarle. (2)

! Alla prima accensione fare funzionare il forno a vuoto per almeno un'ora con il termostato al massimo e a porta chiusa. Poi spegnere, après la porta del forno e aerare il locale. L'odore che si avverte è dovuto all'evaporazione delle sostanze usate per proteggere il forno.

! Per facilitare le impostazioni, tenere premute le icone “+” e “-”: i numero sul display scorrono più velocamente.

! Ogni impostazione viene memorizzata automaticamente dopo 10 secondi.

! Non è possibile attivare i tasti touch se si indossano dei quanti.

! Per ottimizzare le performance di cottura, al momento dell'attivazione della funzione selezionata viene effettuato un settaggio dei parametri del prodotto, che potrebbe comportare il ritardo dell'accensione della ventola e degli elementi riscaldanti.

Blocco comandi

!E' possible bloccare i comandi a forno spento, a cottura avviata o terminata e in programmazione.

Per bloccare i comandi che regolano ilorno, premere il tasto O per almeno 2 secondi. Viene emesso un segnale acustico e il display TEMPERATURA visualizza il symbolo chiave "O-n". L'icona O accesa indica il blocco attivato. Per sbloccare, premere nuovamente per almeno 2 secondi il tasto O.

Impostare I'orologio

! L'orologio è impostabile solo a forno spento. Se il forno è in modalità standby la prima pressione dell'icona visualizza l'ora corrente. Premere nuovamente per impostare l'ora.

Dopo l'allacciamento alla rete elettrica o dato un black-out, l'icona e le cîfre sul display TEMPI lampeggiano per 10 secondi.

Per regolare l'orologio:

1. Premere l'icona
2. Regolare I'ora tramite leicone ^+ e 一 ^
3. Raggiunta l'ora esatta, premere nuovamente l'icona
4. Ripetere l'opération sopra descritta per i minuti.

In caso di black-out l'orologio deve essere reimpostato. L'icona lampeggiante sul display segnala che l'orologio non è correttamente impostato.

Impostare il contaminuti

! Il contaminuti è sempre impostabile sia a forso spento che acceso. Non controlling l'accensione e lo spegnimento del forso.

Il contaminuti a tempo scaduto emette un segnale acustico, che si arrestado 30 secondi o premendo un qualsiasi tasting attivo.

Per regolare il contaminuti:

1. Premere l'icona
2. Regolare il tempo desiderato con le icone "+"e-"
3. Raggiunta l'impostazione desiderata, premere nuovamente l'icona L'icona accesa segnala che il contaminuti è attivo.

Per annullare il contaminuti, premere l'icona e con le icone "+" e portare il tempo fino a 00:00. Premere nuovamente l'icona

Lo spegnimento dell'icona segnala che il contaminuti è disattivo.

Avviare ilorno

1. Accendere il pannello di controllo premendo l'icona L'apparecchio emette un triplice suono ascendente e si illuminano in sequenza tutte le icone.
2. Premere il tasto del programma di cottura desiderato. Il display TEMPERATURA visualizza:
3. in caso di programma manuale, la temperatura associata al programma;
4. "Auto" in caso di programma automatico.
   il display TEMPI visualizza:
5. in caso di programma manuale, l'ora corrente;

6. la durata in caso di programma automatico.

7. Premere l'icona START STOP per avviare la cottura.

8. Ilorno entra nella fase di preriscaldamento, gli indicatori di preriscaldamento si illuminano man mano che la temperatura sale.

9. Un segnale acustico e l'accensione di tutti gli indicatori di preriscaldamento segnalano che il preriscaldamento è complete. E'possible informare gli alimenti da cuocere

10. Durante la cottura è sempre possible:

11. modificare la temperatura premendo l'icona poi le icone "+"e"- (solo per programmi manuali);
    -programmare durata di una cottura (vedi Programmi);

12. interrompere la cottura premendo il tasto (START) . In questo caso l'apparecchio ricorda la temperature eventualmente modificata in precedenza (solo per programmi manuali).

13. specnere il fornoto tenendo premuto il tasting per 3 secondi.

14. In caso di black-out, se la temperature del forso non si è abbassata troppo, l'apparecchio è dotato di un sistema che riattiva il programma dal punto in cui è stato interrotto. Le pianificazioni in attesa di avvio,ève, non vengono ripristinate al ritorno della corrente e devono essere essere riprogrammate (per esempio: è stata programmata l'inizio di una cottura per le 20:30. Alle 19:30 ce un black-out. Al ritorno della corrente bisogna reimpostare la programmazione).

! Nel programma BARBECUE non è previsto il preriscaldamento.
! Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto.
! Porre sempre i recipienti di cottura sulla griglia in dotazione.

Ventilazione di raffreddamento

Per ottenere una riduzione delle temperature esterne, una ventola di raffreddamento genera un getto d'aria che esce tra il pannello di controllo, porta del forso edanche nella parte inferiore della porta forno.

!A fine cottura la ventola rimane attiva finché il forno non è sufficientemente freddo.

Luce delorno

La luce si accende'aprendo la porta del fomo o al momento dell'avvio di un programma di cottura.

L'icona -permette di accendere e spegnere la luce in qualsiasi momento.

Indicatori di calore residuo

L'apparecchio è provvisto di un indicatori di calore residuo. A forno spento il display segnalatramite l'accensione della barra del "calore residuo" la presenza di temperatura all'interno della cavity. I singoli elementi della barra si spengono man mano che la temperatura all'interno del forno si raffredda.

Modalità Demo

Ilorno ha la possibilità di funzionare in modalità DEMO: si disattivano tutti gli elementi riscaldanti, lasciando però operativi i comandi.

Per attivare la modalità DEMO premere brevamente l'icona , poi le icone ^ 十 e contemporaneamente per 6 secondi e poi premere brevamente l'icona . Viene emesso un segnale acustico e il display TEMPERATURA visualizza "dEon".

Per disattivare la modalità DEMO, da forno spento premere contemporaneamente l'icona e l'icona "per 3 secondi. Viene emesso un segnale acustico e visualizzata la scritta "dEoF".

Ripristino delle impostazioni di fabbrica

Il foro ha la possibilità di essere rìportato ai valori di fabbrica, resettando tutte le impostazioni scelte dall'utente (orologio e durate personalizzate). Per eseguire il reset spegnere il foro, tenere premuti per 6 secondi contemporaneamente il tasting della prima cottura manuale in alto a sinistra e l'icona START STOP. Ad avvenuto ripristino viene emesso un segnale acustico. Alla prima pressione dell'icona si è riportati alla prima accensione.

Standby

Questo prodotto soddisfa i requisiti imposti alla nuova Direttiva Europea sulla limitazione dei consumi energetici in standby. Se non si eseguono operazioni per 30 minuti e non è stato impostato nessun blocco di tasti o porta, l'apparecchio si dispone automaticamente in modalità standby. La modalità standby è visualizzata con "Tasto Orologic" in alta luminosità. Non appena si interagisce nuovamente con l'apparecchio, il systema ritorna in modalità operative.

Programmi

!Ad agli accensione ilorno propone il primo programma di cottura manuale.

Programmi di cottura manualei

! Tutti i programmi hanno una temperatura di cottura preimpostata. Essa più essere regolata manually, impostandola a piacere tra 30^ e 250^ ( 300^ per il programma BARBECUE). Eventuali modifiche della temperatura veranno memorizzate e riproposte al successivo utilizzo del programma. Se la temperatura scelta è superiore alla temperatura interna nel forso, il display TEMPERATURA visualizza la scritta "Hot". E' comunique possibile avviare la cottura.

Programma MULTILIVELLO

Si attivano tutti gli elementi riscaldanti ed entra in funzione la ventola. Poiché il calore è costante in tutto ilorno, l'aria cuoce e rosola il cibo in modo uniforme. É possibile utilizzato fino a un massimo di due ripiani contemporaneamente.

Programma BARBECUE

Si attiva l'elemento riscaldante superiore e il girarrosto (ove presente). La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di un'alta temperatura superficiale. Effettuare le cotture con la porta del forno chiusa (vedere "Consigli pratici di cottura").

Programma GRATIN

Si attiva l'elemento riscaldante superiore e durante una parte del cicloanche I'elemento riscaldante circolare, entrano in funzione la ventola e il girarporto (ove presente). Unisce all'irradiazione termica unidirezionale la circolazione forzata dell'aria all'interno del fosso.

Ciò impedisce la bruciata superficiale degli alimenti augmentando il potere di penetrazione del calore. Effettuare le cotture con la porta del fosso chiusa (vedere "Consigli pratici di cottura").

Programmi BASSA TEMPERATURA

Questo tipo di cottura consente di livvitare, scongelare, di preparare lo yogurth, riscaldare più o meno rapidamente, cuocere lentamente a bassa temperatura. Le temperature selezionabili sono: 40, 65, 90 °C.

Programma PiZZA

Si attivano gli elementi riscaldanti superiore e circolare ed entra in funzione la ventola. Questa combinazione consente un rapido riscaldamento del forso. Nel caso si utilizzzi più di un ripiano alla volta, è necessario cancelli di posizione tra loro a metà cottura.

Programma PASTICCERIA

Si attiva l'elemento riscaldante posteriore ed entra in funzione la ventola, garantendo un calore delicato e uniforme all'interno del forno. Questo programma è indicato per la cottura dei cibi delicati (ad es. dolci che necessitano di lievitazione).

Programma ECO

Si attiva l'elemento riscaldante posteriore ed entra in funzione la ventola, garantendo un calore delicato ed uniforme all'interno del forno. Questo programma è indicato per cotture lente di anni tipo di pietanza con temperature regolabili fino a un massimo di 200^ ,或者其他 che per il riscaldamento vivande e per i completamenti di cottura. E' particolarmente indicate per la cottura lenta di carri e pesci, consentendo di ottenerere carni più tenere con un risparmio energetico. Per una migliorie efficienza energetica, all'avvio del ciclo la luce rimane accesa per 30 sec. Per riaccendere la luce

premere licona

Girarrosto

Per azionare il girarporto (vedi figura) procedere come segue:

1. Mettere la leccarda in posizione 1;
2. Mettere il sostegno del girarrosto in posizione 3 e insertire lo spiedo nell'apposto foro posto sulla parete posteriori del fosso;
3. Azionare il girarosto selezionando i programmi o ；

!Colprogramma avviato,se si apree la porta il girarrostosi arresta.

Programmi di cottura automatici

! La temperatura e la durata di cottura sono prestabilite tramite il systema C.O.P.® (Cottura Ottimale Programmata) che garantisce automaticamente un risultato perfetto. La cottura si interrompe automaticamente e il forn o avvisa quando la pietanza è cotta. La cottura più essere effettuata informando a freddo o a caldo. E' possibile personalizzato la durata di cottura in base ai propri gusti personali modificandola di ± 5 / 10 minuti a seconda del programma scelto. Se la modifica viene effettuata prima dell'avvio del programma,但这a viene memorizzata e riproposta al successivo utilizzo del programma. Se la temperatura interna nel forn è superiore a quella proposta per il programma scelto, il display TEMPERATURA visualizza la scritta "Hot" e non è possible avviare la cottura; attendere che il forn si raffreddi.

!Al raggiungimento della fase di cottura il forn o emette un segnale acustico.

! Non aprite la porta forno per evitare di falsare i tempi e le temperature di esecuzione delle cotture.

Programma MANZO

Utilizzare esta funzione per cuocere carni di vitello, maiale, agnello. Infomare a forno freddo. E' comunque possibile informare anche a forno caldo.

Programma FILETTO DI PESCE

Questa funzione è adatta per cuocere filetti di piccole-medie dimensioni. Informare a forno freddo.

Programma PANE

Utilizzare esta funzione per cuocere il pane. Per ottenere i migliori risultati vi consigliamo di seguire attendamente leindicazioni sotto riportate:

rispettare la ricetta;
- il peso massimo per leccarda;
non dimenticare di mettere 50g(0,5dl) di acqua fredda sulla leccarda alla posizione 5;
- la lievitazione del impasto va fatto a temperatura ambiente per 1 ora o 1 ora e mezzo, in funzione della temperatura della stanza, e in pratica, fino al raddoppio del impasto.

Ricetta per il PANE :

1 Leccarda di 1000g Max, Ripiano basso
2 Leccarde di 1000g Max, Ripiani basso e medio

Ricetta per 1000g d'imposto : 600g Farina, 360g Acqua, 11g Sale, 25g lievito fresco (oppure 2 bustini in polvere)

Proceso:

• Mescolare la farina ed il sale in un grande recipiente.
• Diluire il lievito nell'acqua leggermente tiepida (circa 35 gradi).
• Aprite la farina a fontana.
  Versare il miscuglio di acqua e livito
• Lavorare fino ad ottenimento di un impasto omogeneo e molto colloso, stirandolo col palmo della mano e ripiegandolo su se stesso per 10 minuti.
• Formare una palla,METtere l'impasto in un'insalatiera e ricoprirla con pellicola trasparente per evitare che la superficie dell'impasto si secchi. Mettere l'insalatiera nel forso alla funzione manuale BASSA TEMPERATURA a 40^ e lasciar lievitare per circa 1 ora (il volume dell'impasto delve raddoppiare)
  Dividere la palla per ottenere i diversi pani.
  Disporli sulla leccarda su una carta forno.
• Cospargere i pani di farina.
• Fare dei tagli sui pani.

• Informare a forno freddo.

• Avviare la cottura PANE

• Alla fine della cottura, lasciare riposare i pani su una griglia fino a completo raffreddamento.

Programma DOLCI

Questa funzione è ideale per la cottura di dolci si a base di lievito naturale, sa a base di lievito chimico eswana lievito. Informare a forno freddo. E'comunque possibile informareanche a forno caldo.

Programma CROSTATE

Questa funzione è ideale per tutte le ricette di crostate (ché normalmente necessitano di una Buona cottura tutto). Informare aorno freddo.

E' comunque possibie informare a anche forno caldo.

Programmare la cottura

! La programmazione è possible solo après avoir selezionato un programma di cottura.

! Selezionando un programma di cottura è attivo l'icona ed è quando possibile programmare la durata. Solo dopo aver impostato la durata, l'icona END si attiva ed è quando possibile programmare una cottura ridadata.

Programmare la durata

1. Premere l'icona; l'icona e le cifre sul display TEMPI lampeggiano.
2. Per impostare la durata premere le icone ^ 一 + ^ 一 e ^*
3. Raggiunta la durata desiderata, premere nuovamente l'icona
4. Premere l'icona START STOP per avviare la cottura.
5. A cottura terminata, sul display TEMPERUTURA compare la scritta "END" e viene emesso un segnale acustico.
6. Esempio: sono le 9:00 e viene programmata una durata di 1 ora e 15 minuti. Il programma si arrosta automaticamente alle 10:15.

Programmare una cottura ritardata

! La programmazione della fine di una cottura è possible solo dopo aver impostato una durata di cottura.

! Perutilizzare al meglio la programmazione ridartata è necessario che l'orologio sa correttamente impostato.

1. Premere l'icona e seguir la procedura da 1 a 3 descrietta per la durata.
2. Poi premere l'icona END e regolare I'ora di fine premendo le icone " ^+ e"
3. Raggiunta l'ora di fine cottura desiderata, premere nuovamente l'icona END.
4. Premere l'icona START STOP per attivare la programmazione.

Le icone e END lampeggiano alternatively per segnalare che è stata effettuata una programmazione; durante il periodo di attesa della partenza della cottura, il display TEMPI visualizza alternativamente la durata e l'ora di fine cottura.

1. Una volta terminata la cottura, il display TEMPERATURA visualizza la scritta "END" e viene emesso un segnale acustico.
2. Esempio: sono le ore 9:00, viene programmata una durata di 1 ora e 15 minuti e le 12:30 come ora di fine. Il programma inizia automaticamente alle ore 11:15.

Per annullare una programmazione premere l'icona (STEP).

Consigli pratici di cottura

! Nelle cotture ventilate non utilizzato le posizioni 1 e 5: sono investite direttamente dall'aria calda che potrebbe provocare bruciature sui cibi delicati.

!Nelle cotture BARBECUE e GRATIN, in particolare se praticate col girarporto, disporre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi).

MULTILIVELLO

Utilizzare le posizioni 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore.
- Disporre la leccarda in basso e la griglia in alto.

BARBECUE

• Inserire la griglia in posizione 3 o 4, disporre gli alimenti al centro della griglia.
• Si consiglia di impostare la temperatura al massimo. Non allarmarsi se la resistenza superiore non restsa costamente accesa: il suo funzionamento è controllato da un termostato.

PIZZA

Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione. Con la leccarda si allungano i tempi di cottura e difficoltà si ottiene una pizza croccante.
- Nel caso di pzze molto farcite è consigliabile insere la mozzarella a metà cottura.

Tabella cottura

Programmi	Alimenti	Peso(Kg)	Posizione dei ripiani		Preriscaldamento	Temperatura consigliata(°C)	Durata cottura(minuti)
Manuali			guide standard	guide scorrevoli
Multilivello*	Pizza su 2 ripiani		2 e 4	1 e 3	si	210-220	20-25
	Crostate su 2 ripiani/torte su 2 ripiani		2 e 4	1 e 3	si	180	30-35
	Pan di spagna su 2 ripiani (su leccarda)		2 e 4	1 e 3	si	160-170	20-30
	Pollo arroto + patate	1+1	1 e 2/3	1 e 3	si	200-210	65-75
	Agnello	1	2	1	si	190-200	45-50
	Sgombro	1	1 o 2	1	si	180	30-35
	Lasagne	1	2	1	si	180-190	35-40
	Bignè su 3 ripiani		1 e 3 e 5	1 e 2 e 4	si	190	20-25
	Biscotti su 3 ripiani		1 e 3 e 5	1 e 2 e 4	si	180	10-20
	Salatini di sfoglia al formaggio su 2 ripiani		2 e 4	1 e 3	si	210	20-25
	Torte salute		1 e 3	1 e 3	si	190-200	25-35
Barbecue*	Sgombri	1	4	3	no	300	10-20
	Soglio e seppie	0,7	4	3	no	300	10-15
	Spiedini di calamari e gamberi	0,7	4	3	no	300	10-15
	Filetto di merluzzo	0,7	4	3	no	300	10-15
	Verdure alla griglia	0,5	3 o 4	2 o 3	no	300	15-20
	Bistecca di vitello	0,8	4	3	no	300	10-20
	Salsicce	0,7	4	3	no	300	10-20
	Hamburger	n° 4 o 5	4	3	no	300	10-12
	Toast (o pane tostato)	n° 4 o 6	4	3	no	300	3-5
	Pollo allo spiedo con girarrosto (ove presente)	1	-	-	no	300	70-80
	Agnello allo spiedo con girarrosto (ove presente)	1	-	-	no	300	70-80
Gratin*	Pollo alla griglia	1,5	2	2	no	210	55-60
	Seppie	1	2	2	no	200	30-35
	Pollo allo spiedo con girarrosto (ove presente)	1,5	-	-	no	210	70-80
	Anatra allo spiedo con girarrosto (ove presente)	1,5	-	-	no	210	60-70
	Arresto di vitello o manzo	1	2	2	no	210	60-75
	Arresto di maiale	1	2	2	no	210	70-80
	Agnello	1	2	2	no	210	40-45
Bassa temperature*	Lievitazione / scongelamento	-	2	1	no	40	-
	Meringhe bianche	-	2	1	no	65	8-12 ore
	Carne / Pesce	-	2	1	no	90	90-180
Pizza*	Pizza	0,5	2	1	si	210-220	15-20
	Focacce	0,5	2	1	si	190-200	20-25
Pasticceria*	Crostate	0,5	2 o 3	1 o 2	si	180	25-35
	Torta di frutta	1	2 o 3	1 o 2	si	180	40-50
	Plum-cake	0,7	2 o 3	1 o 2	si	180	45-55
	Cake piccoli su 2 ripiani	0,7	2 e 4	1 e 3	si	180-190	20-25
	Pan di spagna	0,6	2 o 3	1 o 2	si	160-170	35-40
	Bignè su 2 ripiani	0,7	1 e 3	1 e 2	si	180-190	20-30
	Biscotti su 2 ripiani	0,7	1 e 3	1 e 2	si	180	20-25
	Crèpes farcite	0,8	2	1	si	200	30-35
	Meringhe su 2 ripiani	0,5	1 e 3	1 e 2	si	90	180
	Salatini di sfoglia al formaggio	0,5	2	1	si	210	20-25
Automatici**
Manzo	Arrosti	1	2 o 3	2	no
Filetto di pesce	Merluzzo	0,4-0,5	2 o 3	2	no
	Cernia	0,4-0,5	2 o 3	2	no
	Trota	0,4-0,5	2 o 3	2	no
Pane***	Pane (vedi ricetta)	1	1 o 2	1	no
Dolci	Dolci	1	2 o 3	2	no
Crostate	Crostate	0,5	2 o 3	2	no

• I tempi di cottura sono indicativi e possono essere modificati in base ai proprio gusti personali. I tempi di preriscaldamento del forno sono preimpostati e non modificabili manually.
  Le durate delle cotture automatiche sono preimpostate. I valore sono modificabili dall'utente a partire nella durata preimpostata.
  * Come da ricetta,aggiungere 50 gr (0,5 dl) di acqua nella leccarda in posizione 5.

! Programma ECO : Questo programma più essere utilizzato per cotture lente di agli tipo di pietanza con temperature regolabili fino a un massimo di 200^ per il riscaldamento di vivande e per i completamenti di cottura.

Precauzioni e consigli

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza.

Queste avertenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Sicurezza generale

• L'apparecchio è stato concepito per un uso di tipo non professione all'interno dell'abitazione.
  L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
• Per movimentare l'apparecchio servirsi sempre delle apposite maniglie poste sui bianchi del forso.
  Non toccare I'apparecchio a piedi nudi o le mani o i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persona adulte e secondo le istruzioni riportate in quello libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quando pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
• Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno divertano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde delorno.
  Non ostruire le aperture di ventilazione e di smaltimento di calorie.
• Impugnare la maniglia di aperture della porta al centro: ai lati potrebbe essere calda.
  Utilizzare sempre quanti da forso per inseire o estrarre recipienti.
  Non rivestire il fondo del fomo con fogli di alluminio.
• Non riporre materiale infiammabile nel forno: se l'apparecchio vieneMESSO inavvertitamente in funzione potrebbe incendiarsi.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina.
• Non fare pulizia o manutenzione perché aver prima staccato la spina alla rete elettrica.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).
  Non appoggiare oggetti sulla porta delorno aperta.
• Evitare che i bambini giochino con l'apparecchio.
• Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persona inesperte o che non abbiano familiarià con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
• L'apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di commando a distanza separato.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali,osi gli imballaggi potranno essere riutilizzati.
  La direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzato il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il significo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

• Ove possibile, evitare di pre-riscaldare il forno e cercare sempre di riempirlo. Aprire la porta del forno quando necessario, perché vi sono dispersioni di calore agli volta che viene aperta. Per risparmiare molto energia sare sfferiente spegnere il forno dai 5 ai 10 minuti prima della fine del tempo di cottura pianificato, e serviri del calore che il forno continua a essere.
• I programmi automatici si basano su prodotti alimentari standard.
• Tenere le guarnizioni pulite e in ordine, per evitare eventuali dispersioni di energia.
• Se si dispone di un contratto di energia elettrica a tariffa oraria, il programma "cottura ritardata" renderà più semplice il risparmio spostando l'avvio del programma negli orari a tariffa ridotta.

! Questo prodotto soddisfa i requisiti imposti alla nuova Direttiva Europea sulla limitazione dei consumi energetici in standby.

Manutenzione e cura

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulire l'apparechio

• Lievi differenze di colore sul dato anteriore del fornso sono dovute a diversi materiali quali vetro, plastica o metallo.
• Eventuali ombreggiature sul vetro della porta, simili a striature, sono dovute al riflesso della luce della lampada delorno.
• A temperature moltolelevate lo smalto vienemarcatoa fuoco.Durante\ quelloprocessopotrebberogenerersi variazioni cromatiche.Qestono\ ènormale e non influsce in alcun modo sul funzionamento. I bordi\ delle lamiere sottili non possono essere smaltati integralmente e\ possono pertanto apparire grezzi.Qestono non pregiudica la protezione anticorrosione.
• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondamente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.
  L'interno del forno va pulito preferibilmentegni voltauponl'uso, quando èancora tiepido.Usare acqua calda e detersivo,risciaquare asciugare con un panno morbido.Evitare gli abrasivi.
• Gli accessori possono essere lavati come normali stoviglie,anche in lavastoviglie ad eccezione delle guide scorrevoli.
• Si consiglia di non spruzzare detergenti direttamente sulla zona comandi ma di utilizzato una spugnetta.

! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

Pulire la porta

Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affilati che possono graffiare la superficie e causare la frantumazione del vetro. Per una pulizia più accurata è possible smontare la porta delorno:

1. Aprière completeness la porta (vedi figura);
2. Alzare e rotare le levette poste sulle due cerniere (vedi figura);

3 Afferrare la porta ai due lati esterni, richiudendola lentamente ma non del tutto. Tirare la porta verso di se extraendola dalle cerniere (vedi figura).

Rimontare la porta seguido il procedimento in senso contrario.

Controllare le guarnizioni

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi Assistenza). É consigliabile non usare il forno fino all'avvenuta riparazione.

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del fosso

1. Svitare il coperchio in vetro del portalampada.
2. Svitare la lampadina e sostiturla con una analoga: potenza 25 W, attacco E 14.
3. Rimontare il coperchio (vedi figura)

! Non utilizzato la lampada forno per e come illuminazione di ambienti.

Anomalie e rimedi

Problema	Possible causa	Rimedio
Il "Tasto Orologic" e le cifre sul display lampeggiano.	L'apparecchio è stato appena allacciato alla rete elettrica o c'è stato un black-out.	Impostare l'orologio.
La programmazione di una cottura non si è avviata.	C'è stato un black-out.	Reimpostare le programmazioni.
Solo il "Tasto Orologic" è accesso in alta luminosità.	L'apparecchio è in modalità standby.	Toccare un tasting qualsiasi per uscire alla modalità standby.
Ho scelto un programma automatico. Il display visualizza "Hot" e la cottura non si avvia.	La temperature interna nel forno è superiore a quella proposta per il programma scelto.	Attendere che il forno si raffreddi.
Ho scelto la cottura ventilata e il cibo presente delle bruciature.	Le posizioni 1 e 5 sono investite direttamente dall'aria calda che potrebbe provocare bruciature sui cibi delicati.	Si consiglia di ruotare le leccarde a metà cottura.

Installation
