MANUALE UTENTE BWMD 742 HOTPOINT

Istruzioni per l’uso LAVABIANCHERIA Sommario pi EH Installazione, 16-17-18-19 Disimballo e livellamento u Collegamenti idraulici ed elettrici Italiano Primo ciclo di lavaggio Dati tecnici Istruzioni per l'installatore Descrizione della lavabiancheria, 20-21 Pannello di controllo Display Come effettuare un ciclo di lavaggio, 22 Programmi e funzioni, 23 Tabella dei programmi Funzioni di lavaggio BWMD 742 Detersivi e biancheria, 24 Cassetto dei detersivi Preparare la biancheria Programmi particolari Sistema bilanciamento del carico Precauzioni e consigli, 25 Sicurezza generale Smaltimento Apertura manuale della porta oblù Manutenzione e cura, 26 Escludere acqua e corrente elettrica Pulire la lavabiancheria Pulire il cassetto dei detersivi Curare oblè e cestello Pulire la pompa Controllare il tubo di alimentazione dell'acqua Anomalie e rimedi, 27 Assistenza, 28 Assistenza Attiva 7 giorni su 7

Installazione LE importante conservare questo libretto per poterlo con- sultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull'uso e sulla sicurezza. Disimballo e livellamento Disimballo

1. Disimballare la lavabiancheria.

2. Controllare che la lavabiancheria non abbia

subito danni nel trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

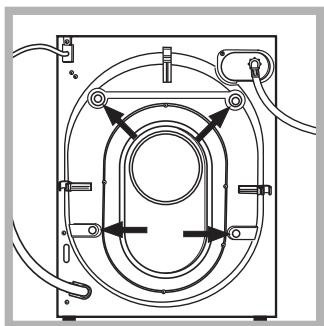

8. Rimuovere le 4 viti di

protezione per il trasporto eil gommino con il relativo distanziale, posti nella parte posteriore (vedi figura).

4. Chiudere i fori con i tappi di plastica in dotazione.

5. Conservare tutti i pezzi: qualora la lavabiancheria debba

essere trasportata, dovranno essere rimontati ! Gli imballaggi non sono giocattoli per bambini. Livellamento

1. Installare la lavabiancheria su un pavimento piano e rigi-

do, senza appoggiarla a muri, mobili o altro.

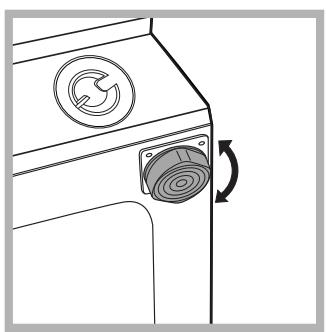

2. Se il pavimento non fosse

perfettamente orizzontale, compensare le irregolarità Svitando o avvitando i piedini anteriori (vedi figura); l'ango- lo di inclinazione, misurato sul piano di lavoro, non deve superare i 2°. Un accurato livellamento dà stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzio- namento. In caso di moquette o di un tappeto, regolare i piedini in modo da conservare sotto la lavabiancheria uno spazio sufficiente per la ventilazione. Collegamenti idraulici ed elettrici Collegamento del tubo di alimentazione dell’acqua

1. Collegare il tubo di

alimentazione avvitandolo a un rubinetto d'acqua fredda con bocca filettata da 8/4 gas (vedi figura). Prima di allacciare, far scorrere l’acqua finché non sia limpida.

2. Collegare il tubo di ali-

mentazione alla lavabian- cheria avvitandolo all'ap- posita presa d'acqua, nella parte posteriore in alto a destra (vedi figura).

8. Fare attenzione che nel tubo non ci siano né pieghe né

strozzature. ! La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco). ! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato. {Non utilizzare mai tubi già usati. ! Utilizzare quelli in dotazione alla macchina.

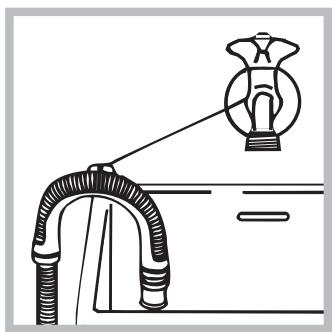

Collegamento del tubo di scarico Collegare il tubo di scari- co, senza piegarlo, a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra; oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura). L'estremità libera del tubo di scarico non deve rima- nere immersa nell'acqua. LE sconsigliato usare tubi di prolunga; se indispensabile, la prolunga deve avere lo stesso diametro del tubo origi- nale e non superare i 150 cm. Collegamento elettrico Prima di inserire la spina nella presa della corrente, accer- tarsi che: + _la presa abbia la messa a terra e sia a norma di legge; + _la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella tabella Dati tecnici (vedi a fianco); + _la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici (vedi a fianco); + _la presa sia compatibile con la spina della lavabiancheria. In caso contrario sostituire la presa o la spina. ! La lavabiancheria non va installata all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciar- la esposta a pioggia e temporali. l'A lavabiancheria installata, la presa della corrente deve essere facilmente raggiungibile. ? Non usare prolunghe e multiple. Il cavo non deve subire piegature o compressioni. fl cavo di alimentazione deve essere sostituito solo da tecnici autorizzati. Attenzione! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate. Primo ciclo di lavaggio Dopo l'installazione, prima dell'uso, effettuare un ciclo di lavaggio con detersivo e senza biancheria impostando il programma €7 (60° C). Dati tecnici Modello BWMD 742 larghezza cm 59,5 Dimensioni altezza om 81,5 profondità cm 54,5 Capacità daia7kg Collegamenti Vedi targhetta caratteristiche tecniche elettrici applicata sulla macchina pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 52 litri Collegamenti idrici Velocità di cen- sino a 1400 giri al minuto trifuga Programmi prova programma €] (60°) (1° pressione del tasto}; secondo la Cotone standard 60°C. direttive programma €] (40°) (2° pressione del tasto); 1061/2010 e Cotone standard 40°C. 1015/2010 Questa apparecchiatura à conforme alle seguenti Direttive Comunitarie: - 2004/108/CE (Compatibilità Elettromagnetica) X - 2006/95/CE (Bassa Tensione) - 2002/96/CE

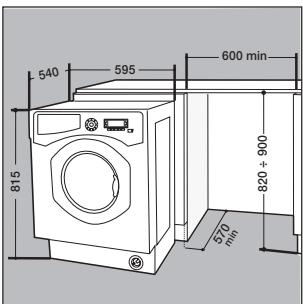

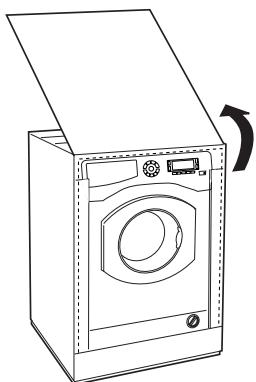

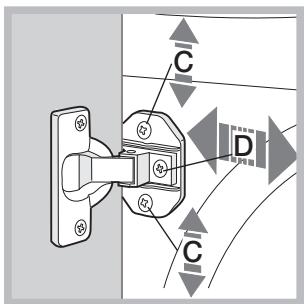

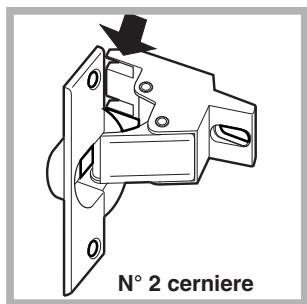

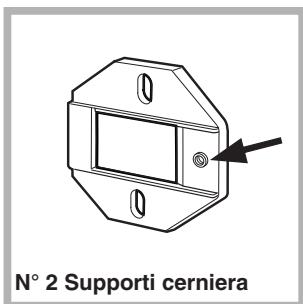

Istruzioni per l’installatore Applicazione del pannello in legno alla porta e inse- rimento della macchina nei mobi Nel caso in cui, dopo il montaggio del pannello in legno, sia necessario spedire la macchina per l'installazione finale, consigliamo di lasciarla nel suo imballo originale. À questo scopo l'imballo è stato realizzato in modo da permettere il montaggio del pannello di legno sulla macchina senza disim- ballare completamente il prodotto (vedi figure sottostanti). Il pannello di legno che copre la facciata non deve essere di spessore inferiore a 18 mm e puÿ essere incernierato sia sul lato destro che sinistro. Per ragioni di praticità d'uso della macchina consigliamo lo stesso senso di apertura dell'oblà con le cerniere applicate sul lato sinistro. Accessori montaggio portina (Fig. 1-2-3-4-5). N° 2 Supporti cerniera N° 2 cerniere Fig. 1 Fig. 2 N° 1 Riscontro magnete Fig. 3 Fig. 4 N° 1 Tassello in gomma N° 4 Distanziali Fig. 5 Fig. 4/8 - n° 6 viti autofilettanti | = 13 mm “tipo A”. - n°2 viti metriche testa svasata | = 25 mm “tipo B”; per il fissaggio del riscontro magnete al mobile. - n° 4 viti metriche 1 = 15 mm “tipo C”"; per il montaggio dei supporti cerniera al mobile. - n° 4 viti metriche 1 = 7 mm “tipo D"; per il montaggio delle cerniere ai supporti. Montaggio dei particolari sulla facciata della macchina. - Montare i supporti cerniera alla facciata posizionando il foro indicato da una freccia nella fig. 1 verso l'interno della facciata interponendo un distanziale (fig. 4/B), utilizzando le viti tipo C. - Montare il riscontro magnete dalla parte opposta in alto interponendo due distanziali (fig. 4/B) utilizzando le due viti tipo B.

Uso della maschera di foratura. - Per tracciare le posizioni dei fori sul lato sinistro del pan- nello, allinerare la maschera di foratura al lato superiore e sinistro del pannello facendo riferimento alle linee tracciate alle estremità. - Per tracciare le posizioni dei fori sul lato destro del pannel- lo, allinerare la maschera di foratura al lato superiore e destro del pannello. - Con una fresa di adeguate dimensioni realizzare le quattro sedi che dovranno alloggiare le due cerniere, il tassello di gomma e il magnete. Montaggio dei particolari sul pannello di legno (Antina). - Inserire le cerniere nelle sedi predisposte (la parte mobile della cerniera deve trovarsi verso l'esterno del pannello) e fissarle con 4 viti del tipo A. - Inserire il magnete nella sede in alto dalla parte opposta alle cerniere e fissarlo con due viti tipo B. - Inserire il tassello in gomma nella sede in basso. I! pannello à ora pronto per essere montato sulla macchina. Montaggio del pannello alla macchina. Inserire il nasello della cerniera indicato dalla freccia nella fig. 2 nella sede del supporto cerniera spingere il pannello verso la facciata della macchina e fissare le due cerniere con le due viti tipo D. Fissaggio della guida zoccolo. Se la macchina è installata ad una estremità della cucina componibile montare una o entrambe le guide zoccolo come indicato in fig. 8, regolandone la profondità in funzione della posizione dello zoccolo e se necessario fissarlo alle stesse (fig. 9): Per montare la guida zoccolo agire cone segue (fig. 8): Fissare la squadretta P con la vite R, infilare la guida zoccolo Q nell'apposita asola e una volta posizionata nel punto desi- derato bloccarla alla squadretta P con la vite R. Inserimento della macchina nei mobili. - Spingere l'apparecchio nell'apertura allineandola con gli altri mobili (fig. 6). - Agire sui piedini di regolazione per portare la macchina all''altezza desiderata. - Per regolare la posizione del pannello in legno in senso verticale ed orizzontale, agire sulle viti C e D come indicato in fig. 7. Importante: chiudere la parte inferiore della facciata con lo zoccolo a battuta sul pavimento.

Fig. 8 Fig. 9 Accessori in dotazione per la regolazione in altezza. Alloggiate nel coperchio di polistirolo (fig. 10) si trovano: 2 traverse (G); 1 listello (M) all'interno del cestello si trovano: 4 piedini supplementari (H) G M 4 viti (1) 4 viti (R) 4 dadi (L) 2 guide zoccolo (Q) ÿ09) Fig. 10 Regolazione in altezza della macchina. La macchina pu essere regolata in altezza (da 815 mm a 835 mm) agendo sui 4 piedini. Se si desidera portarla ad un'’altezza superiore a quella soprain- dicata, arrivando fino a 870 mm, occorre utilizzare i seguenti accessori: le 2 traverse (G); i 4 piedini (H); le 4 viti (1); i 4 dadi (L), quindi agire come segue (fig. 11): togliere i 4 piedini originali, posizionare una traversa G nella par- te anteriore della macchina, fissarla con le viti 1 (awvitandole nei fori dove erano montati i piedini originali) quindi inserire i nuovi pedini H Ripetere la stessa operazione nella parte posteriore della maochina. A questo punto regolando i piedini H la macchina pud essere abbassata o alzata da 835 mm a 870 mm. Una volta raggiunta l'altezza desiderata bloccare i dadi L alla traversa G: Per regolare la macchina ad un'altezza compresa tra 870 mm e 900 mm occorre montare il listello M regolando i piedini H fino all'altezza desiderata. Per inserire il listello agire come segue: allentare le tre viti N poste nella parte anteriore della copertu- ra Top, inserire il listello M come indicato nella fig. 12, quindi bloccare le viti N.

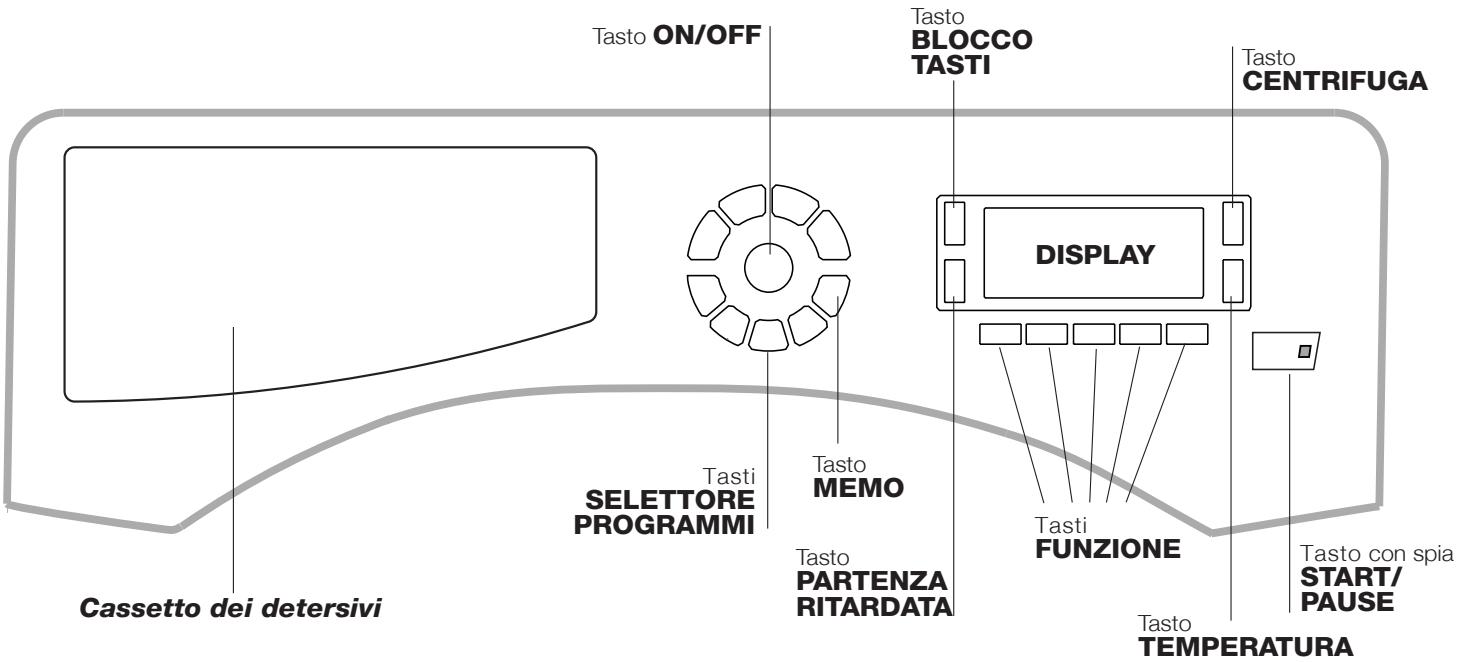

HE Pannello di controllo Descrizione della lavabiancheria

Tasti SELETTORE PROGRAMMI Cassetto dei detersivi Cassetto dei detersivi: per caricare detersivi e additivi (vedi “Detersivi e biancheria”). Tasto ON/OFF (f;: premere brevemente il tasto per ac- cendere o spegnere la macchina. La spia START/PAUSE che lampeggia lentamente di colore verde indica che la macchina è accesa. Per spegnere la lavabiancheria du- rante il lavaggio à necessario tenere premuto il tasto più a lungo, circa 2 sec.; una pressione breve o accidentale non permetterà lo spegnimento della macchina. Lo spegnimento della macchina durante un lavaggio in corso annulla il lavaggio stesso. Tasti SELETTORE PROGRAMMI: per impostare il pro- gramma desiderato (vedi “Tabella dei programmi”). Tasto MEMO: tenere premuto il tasto per memorizzare un ciclo e le proprie personalizzazioni preferite. Per richia- mare un ciclo precedentemente memorizzato premere il tasto MEMO. Tasti FUNZIONE: premere il tasto per selezionare la fun- zione desiderata. Sul display si iluminerà la spia relativa. Tasto CENTRIFUGA Gi: premere per ridurre o escludere del tutto la centrifuga:; il valore viene indicato nel display. Tasto TEMPERATURA @: premere per ridurre la tem- peratura; il valore viene indicato nel display. Tasto ON/OFF Tasto CENTRIFUGA

Tasto y MEMO \T Tasti Tasto FUNZIONE Tasto con spia PARTENZA START/ RITARDATA PAUSE Tasto TÉMPERATURA Tasto BLOCCO TASTI É per attivare il blocco del pannello di controllo, tenere premuto il tasto per circa 2 second. Il simbolo a acceso indica che il pannello di controllo à bloccato. In questo modo si impediscono modifiche accidentali dei programmi, soprattutto se in casa ci sono dei bambini. Per disattivare il blocco del pannello di controllo, tenere premuto il tasto per circa 2 secondi. Tasto PARTENZA RITARDATA CE: premere per impo- stare una partenza ritardata del programma prescelto; il ritardo viene indicato nel display. Tasto con spia START/PAUSE: quando la spia verde lampeggia lentamente, premere il tasto per avviare un lavaggio. A ciclo avviato la spia diventa fissa. Per mettere in pausa il lavaggio, premere nuovamente il tasto; la spia lampeggerà con colore arancione. Se il simbolo —o non è iluminato, si potrà aprire l'oblè. Per far ripartire il lavaggio dal punto in cui à stato interrotto, premere nuovamente il tasto. Modalità di stand by Questa lavatrice, in conformità alle nuove normative legate al risparmio energetico, è dotata di un sistema di autospegnimento (stand by) che entra in funzione dopo circa 30 minuti nel caso di non utilizzo. Premere brevemente il tasto ON/OFF e attendere che la macchina si riattivi. Consumo in off-mode: 0,5 W Consumo in Left-on: 0,5 W

Il display à utile per programmare la macchina e fornisce molteplici informazioni. Nelle due stringhe superiori A e B vengono visualizzati il programma di lavaggio selezionato, la fase di lavaggio in corso e tutte le indicazioni relative allo stato d'avanzamento del programma. Nella stringa € viene visualizzato il tempo residuo alla fine del ciclo di lavaggio in corso e nel caso fosse stata impostata una PARTENZA RITARDATA, il tempo mancante all'avvio del programma selezionato. Nella stringa D viene visualizzato il valore massimo della velocità della centrifuga che la macchina pud effettuare in base al programma impostato; se il programma non prevede la centrifuga la stringa resta spenta. Nella stringa E viene visualizzato il valore massimo della temperatura che si pud selezionare in base al programma impostato: se il programma non prevede l’impostazione della temperatura la stringa resta spenta. Le spie F sono relative alle funzioni e si accendono quando la funzione selezionata à compatibile con il programma imposta- to. Simbolo Oblè bloccato =—O Il simbolo acceso indica che l'oblà à bloccato per impedire aperture accidentali. Per evitare danni è necessario attendere che il simbolo si spenga prima di aprire l'oblà. N.B.: se è attiva la funzione PARTENZA RITARDATA l'oblo non si pud aprire, per aprirlo mettere la macchina in pausa pre- mendo il tasto START/PAUSE. !'Alla prima accensione verrà richiesto di selezionare la lingua ed il display entrerà automaticamente nel menu di selezione lingua. Per scegliere la lingua desiderata premere i tasti X e Y, per confermare la scelta premere il tasto Z. Se si vuole cambiare lingua, spegnere la macchina, premere contemporaneamente i tasti X, Y, Z fino a sentire un segnale acustico, verrà visualizzato di nuovo il menu di selezione lingua.

Come effettuare un ciclo di lavaggio

1. ACCENDERE LA MACCHINA. Premere il tasto (1), sul

display comparirà la scritta BENVENUTI; la spia START/ PAUSE lampeggerà lentamente di colore verde.

2. CARICARE LA BIANCHERIA. Aprire la porta oblà

Caricare la biancheria facendo attenzione a non superare la quantità di carico indicata nella tabella programmi della pagina seguente.

3. DOSARE IL DETERSIVO. Estrarre il cassetto e

versare il detersivo nelle apposite vaschette come Spiegato in “Detersivi e biancheria”.

tasti del SELETTORE PROGRAMMI per selezionare il programma desiderato; il nome del programma comparirà sul display; ad esso è associata una temperatura e una velocità di centrifuga che possono essere modificate. Sul display comparirà la durata del ciclo.

6. PERSONALIZZARE IL CICLO DI LAVAGGIO.

Agjire sugli appositi tasti: ©) modificare la temperatura e/o la centrifuga. La macchina seleziona automaticamente la temperatura e la centrifuga massime previste per il programma impostato e non possono pertanto essere aumentate Premendo il tasto (O) si riduce progressivamente la temperatura sino al lavaggio a freddo “OFF”. Premendo il tasto O) si riduce progressivamente la centrifuga sino alla sua esclusione “OFF”. Un'ulteriore pressione dei tasti riporterà i valori a quelli massimi previsti. ! Eccezione: selezionando il programma € (60°C) (1° pressione del tasto) la temperatura pu essere portata Sino a 90°. & Impostare una partenza ritardata. Per impostare la partenza ritardata del programma prescelto, premere il tasto relativo fino a raggiungere il tempo di ritardo desiderato. Quando tale opzione è attiva, sul display si illumina il simbolo :. Per rimuovere la partenza ritardata premere il tasto fino a che sul display compare la scritta “OFF”. Modificare le caratteristiche del ciclo. + Premere il tasto per attivare la funzione; la spia corrispondente al pulsante si accenderà. + Premere nuovamente il tasto per disattivare la funzione; la spia si spegnerà. ! Se la funzione selezionata non à compatibile con il programma impostato, la spia lampeggerà e la funzione non verrà attivata. ! Se la funzione selezionata non è compatibile con un'altra precedentemente impostata, la spia relativa alla prima funzione selezionata lampeggerà e verrà attivata solo la seconda, la spia della funzione attivata Si illuminerà. ! Le funzioni possono variare il carico raccomandato e/o la durata del ciclo.

7. ANVIARE IL PROGRAMMA. Premere il tasto

START/PAUSE. La spia relativa si iluminerà di colore verde fisso e l'oblà si bloccherà (simbolo OBLO'BLOCCATO 0 acceso). Durante il lavaggio, sul display comparirà il nome della fase in corso. Per cambiare un programma mentre un ciclo à in corso, mettere la lavabiancheria in pausa premendo il tasto START/PAUSE (la spia START/PAUSE lampeggerà lentamente di colore arancione); selezionare quindi il ciclo desiderato e premere nuovamente il tasto START/ PAUSE. Per aprire la porta mentre un ciclo à in corso premere il tasto START/PAUSE; se il simbolo OBLO'BLOCCATO + è spenta sarà possibile aprire l’oblè. Premere nuovamente il tasto START/PAUSE per far ripartire il programma dal punto in cui era stato interrotto.

8. FINE DEL PROGRAMMA. Viene indicata dalla

scritta “FINE CICLO” sul display, quando il simbolo OBLO'BLOCCATO 0 si spegnerà sarà possibile aprire l’oblà. Aprire l'oblà, scaricare la biancheria e spegnere la macchina. ! Se si desidera annullare un ciclo già awiato, premere a lungo il tasto ©. Il ciclo verrà interrotto e la macchina si spegnerà

Programmi e funzioni Tabella dei programmi SIS [5 = = é Detersivi LS |2 2 | 2 E 18 [52 212 £ ë —- 818 Josl 5 | £ [Descrizione del Programma 4 PERRIER EE 8 Ë gi8ses) 8 S 29 3]: cs Ê ©] € |: ä SES" 8/5 18 |? & |Antimacchia 40° GORE 180" Cotone standard 60° (1) (1° pressione del tasto}: bianchi e colorat resi- 60° : | stenti molto sporchi. (Max 90 [0eme |e)e)7)ss)t1] 5e |100 Cotone standard 40° (2) (2° pressione del tasto}: bianchi e colorati delicati . | : C1 | poco sporeh. 40 1400 ele )e)7]5 loc] 82 |185 y | Cotone standard 20° (9° pressions del tasfo}: bianchi e colorai delicat 20° 001 - leloelelrl.l | |, poco sporchi. À. |Sintetici Resistenti (1° pressione del tasto}: colon resistenti molto sporchi. 60° 800 | e |e lee) 3441008] 47 [110 À. |Sintetici Resistenti (4) (1° pressione del tasto): colon resistenti poco sporchi. 40° 800 | e |e ele) 3441057) 46 | 05 À. |Sintetici Delicati (2° pressione del tasto: colon resistenti poco sporchi 40° 800 |elelele)l3s)-|-)- 170 2 [Rapido 60° (1° pressione del tasto}: per rinfrescare rapidamente capi nor- : u u @ [naimente (non ndicato per lana, seta € capi da lavaro a man). so 1400 °° 35] 58 0.81, 40 | 60 @ [Rapido 30° (2° pressione del tasto): per rinfrescare rapidamente capi poco 20° 800 |. lelel.|l321l711l0o15l32 120 non indicato per lana, seta e capi da lavare a mano). d M _ Memo: permette di memorizzare un qualsiasi ciclo di lavaggio. © lAntiallergy 60° 140 | - [elel-|4tl.- |]. [05 & [Woolmark Platinum (Lana): per lana, cachemire, ecc. 40° go [ - [ele] -[15|-[-1|- 170 $ [Delicati 30° o [-lelel-|1}-1]-1]- | ; |Centrifuga (1° pressione del tasto) - 14001 -[-[-}-[7|-|-{|-Îlte 2 [Risciacquo (2° pressione del tasto) - 14001 -[-[elel7|-)-|- | Z [Scarico (3° pressione del tasto} - o D AS ES 2 Le durata del die ndicate sui display o sur ibreto € una stima calcolala base a condzionr standard. M tempo efetiyo pué variare h base a nume/osi fatton qual la temperatura € la pressione del/'acqua in ingresso, la temperatura ambiente, la quantità di detersivo, la quantià ed i tipo di carico, l bianciamento del canico, le apzioni aggluntive selezionate:

1) Programma di controllo secondo la direttiva 1061/2010: impostare il programma

a 60°C (1° pressione del tasto). Questo ciclo é adatto per puire un carico di cotane normalmente sparco ed è lplu effcierte in termini di consumo combinato di energia e di acqua, da usare su capi lavabil a 60°C. La temperatura effettiva di lavaggio pu diferire da quella indicate:

2) Programma di controllo second la direttiva 1061/2010: impostare il programma (—_] a 40°C (2° pressione del tasto).

Questo ciclo à adatto per pulre un carico dl cotane normalmente sparco ed à i plü effciente in termin di consumo combinato di energia e di acqua, da usare su capi lavabil a 40°C. La temperatura elfettiva di lavaggio pu dire da quella indicate.

8) Alla temperatura di 60 °C la funzione “Prelavaggio” non pu essere attivata.

Per tutti Test Institutes: 3 program coloré ungo: mpostre 1 programma (a 49 QE saone cat)

Programma sintetico lungo: impostare il programma À a 60°C 1” pression del tasto/;temperaura di 40°C (oremere il tasto TEMPERATURA). Funzioni di lavaggio Lu Super Wash Questa opzione garantisce un lavaggjo di alte prestazioni grazie al’utilizzo di una maggior quantità d' acqua nella fase iniziale del ciclo e alla maggior durata del programma ed & utile per eliminare le macchie più resistenti. Pu essere utlizzata con o senza candeggina. Se si desidera effettuare anche il candeggio inserire la vaschetta aggiuntiva 4, in dotazione, nella vaschetta 1. Nel dosare la candeggina non superare il livello ax” indicato sul pemo centrale (vedi fgura). Se si desidera solo candeggjiare senza effettuare il lavaggio completo, versare la candeggina nella vaschetta aggiuntiva 4, impostare il programma “Risciacquo” e attivare l'opzione “Super Wash”. ! L’utilizzo della vaschetta aggiuntiva 4 esclude il prelavaggio. ? Non è attivabile sui programmi &, &, &, $, “Centrifuga”, “Scarico”. Extra Risciacquo Selezionando questa opzione si aumenta l'efficacia del risciacquo, e si assicura la massima rimozione del detersivo. E” utile per pelli particolarmente sensibili. ? Non è attivabile sui programmi “Rapido 30°", &, &, Centrifuga”, “Scarico”.

Selezionando questa funzione, il lavaggio e la centrifuga saranno opportunamente modificati per ridurre la formazione di pieghe. Al temine del ciclo la lavabiancheria effettuerà delle lente rotazioni del cestello; lla spia della funzione STIRA FACILE e quella di START/PAUSE lampeggeranno (arancione) e la scritta “FINE CICLO” apparirà su display. Per terminare il ciclo si dovrà premere il tasto START/PAUSE o il tasto STIRA FACILE. Per Scaricare l’acqua e poter rimuovere il bucato sarà necessario premere il tasto START/PAUSE o il tasto STIRA FACILE. ? Non è attivabile sui programmi %, “Rapido 30”, &, &, 2 ?/ Prelavaggio Selezionando questa funzione si effettua il prelavaggio, utile per rimuovere macchie ostinate. B.: Aggiungere il detersivo nell'apposito seomparto. ? Non è attivabile sui programmi @), &, &, &, 9, 160 CTuo° “7 Æ Eco wash La funzione Eco Wash contribuisce al risparmio energetico non riscaldando l'acqua utilizzata per lavare il bucato — un vantaggio sia per l’'ambiente, sia per la bolletta elettrica. Infatti, l'azione rafforzata e il consumo ottimizzato dell'acqua garan- tiscono ottimi risultati nella stessa durata media di un ciclo standard. Per ottenere i migliori risultati di lavaggio, si consiglia l'uso di un detersivo liquido. ! Non & attivabile sui programmi , E?, <>, &, &, CA

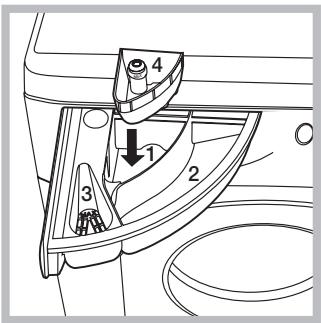

Detersivi e biancheria Cassetto dei detersivi Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incrostare le parti interne della lavabiancheria e a inquinare l’ambiente. ! Usare detersivi in polvere per capi in cotone bianchi e per il prelavaggio e per lavaggi con temperatura superiore a 60°C ! Seguire le indicazioni riportate sulla confezione di deter- Sivo. ? Non usare detersivi per il lavaggio a mano, perché for- mano troppa schiuma. Estrarre il cassetto dei de- tersivi e inserire il detersivo o l’additivo come segue. vaschetta 1: Detersivo per prelavaggio (in polvere) Prima di versare il detersivo verificare che non sia inserita la vaschetta aggiuntiva 4 vaschetta 2: Detersivo per lavaggio (in polvere o liquido) Il detersivo liquido va versato solo prima dell’awio. vaschetta 3: Additivi (ammorbidente, ecc.) L'ammorbidente non deve fuoriuscire dalla griglia. vaschetta aggiuntiva 4: Candeggina Preparare la biancheria + Suddividere la biancheria secondo: - il tipo di tessuto / il smbolo sull’etichetta. - i colori: separare i capi colorati da quelli bianchi. + Vuotare le tasche e controllare i bottoni. +. Non superare i valori indicati, riferiti al peso della biancheria asciutta: Tessuti resistenti: max 7 kg Tessuti sintetici: max 3 kg Lana: max 1,5 kg Seta: max 1 kg Quanto pesa la biancheria? 1 lenzuolo 400-500 gr. 1 federa 150-200 gr. 1 tovaglia 400-500 gr. 1 accappatoio 900-1200 gr. 1 asciugamano 150-260 gr. Programmi particolari Antimacchia: il programma % è adatto al lavaggio di capi molto sporchi, con colori resistenti. Il programma garantisce una classe di lavaggio superiore alla classe standard (classe A). Non eseguire il programma me- scolando capi di colore diverso. Si consiglia l'utilizzo di detersivo in polvere. Per macchie ostinate à consigliato il pretrattamento con additivi specifici Cotone standard 20°: ideale per carichi in cotone sporchi. Le buone performance anche a freddo, compa- rabili con un lavaggio a 40°, sono garantite da un’azione meccanica che lavora con variazione di velocità a picchi ripetuti e ravvicinati. Antiallergy: utilizzare il programma <> per la rimozione dei principali allergeni come polline, acari, peli del gatto e cane. Lana: I! ciclo di lavaggio “Lana” di questa lavatrice Hotpoint-Ariston à stato testato e approvato dalla Woolmark Company per il lavaggio di capi in lana classificati come “lavabili a mano”, purché il lavaggio venga eseguito nel rispetto delle istruzioni riportate sull'etichetta dell'indumento e delle indicazioni fornite dal produttore dell’elettrodomestico. Hotpoint-Ariston è la prima marca di lavatrici ad aver ottenuto dalla Woolmark Company la certificazione Woolmark Apparel Care - Platinum per le sue prestazioni di lavaggio e il consumo di acqua ed energia. (M1126) A

DOTE phirum Delicati: utilizzare il programma & per il lavaggio dei capi molto delicati, che presentano applicazioni quali strass o paillettes. Si raccomanda di rovesciare i capi prima del lavaggio e di inserire gli indumenti piccoli nell'apposito sacchetto per il lavaggio dei capi delicati. Per risultati migliori si raccomanda l'utilizzo del detersivo liquido per capi delicati Per il lavaggio dei capi in seta e tende, selezionare il ciclo & e attivare la funzione A (in questo caso la funzione “Extra Risciacquo” sarà attiva); la macchina terminerà il ciclo con la biancheria in ammollo e la spia della funzione

4- lampeggerà. Per scaricare l'acqua e poter rimuovere

il bucato sarà necessario premere il tasto START/PAUSE oiltasto A. Sistema bilanciamento del carico Prima di ogni centrifuga, per evitare vibrazioni eccessive e per distribuire il carico in modo uniforme, il cestello effettua delle rotazioni ad una velocità leggermente superiore a quella del lavaggio. Se al termine di ripetuti tentativi il carico non fosse ancora correttamente bilanciato la macchina effettua la centrifuga ad una velocità inferiore a quella prevista. In presenza di eccessivo sbilanciamento la lavabiancheria effettua la distribuzione anzichè la centrifuga. Per favorire una migliore distribuzione del carico e il suo corretto bilanciamento si consiglia di mescolare capi grandi e piccoli.

Precauzioni e consigli ! La lavabiancheria à stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di Sicurezza e devono essere lette attentamente Sicurezza generale + Questo apparecchio è stato concepito esclusiva- mente per un uso di tipo domestico. L'apparecchio non deve essere utilizzato da persone (bambini compresi) con capacità fisiche, sensoriali o mentali ridotte e con esperienze e conoscenze insufficienti, a meno che tale utilizzo non awvenga sotto la supervisione o le istruzioni di una persona responsabile della loro sicurezza. | bambini devono essere sorvegliati per garantire che non giochino con l'apparecchio. + Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi. +_ Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina. +_ Non aprire il cassetto dei detersivi mentre la macchina è in funzione. +_ Non toccare l'acqua di scarico, che pud raggiungere temperature elevate. +_Non forzare in nessun caso l'oblè: potrebbe danneggjiarsi il meccanismo di sicurezza che protegge da aperture accidentali +_ In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione Controllare sempre che i bambini non si awvicinino alla macchina in funzione. Durante il lavaggio l’oblô tende a scaldarsi. + Se dev'essere spostata, lavorare in due o tre persone con la massima attenzione. Mai da soli perché la macchina à molto pesante. + Prima di introdurre la biancheria controlla che il cestello sia vuoto Smaltimento + Smaltimento del materiale di imballaggio: attenersi alle norme locali, cosi gli imballaggi potranno essere riutilizzati. + _ La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche, prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Apertura manuale dell’oblà Nel caso non sia possibile aprire l'obld a causa della mancanza di energia elettrica e volete stendere il bucato, procedere come segue

1. togliere la spina dalla presa di corrente.

2. verificate che il livello dell'acqua all'interno della

macchina sia inferiore rispetto all'apertura dell'oblo; in caso contrario togliere l'acqua in eccedenza attraverso il tubo di scarico raccogliendola in un secchio.

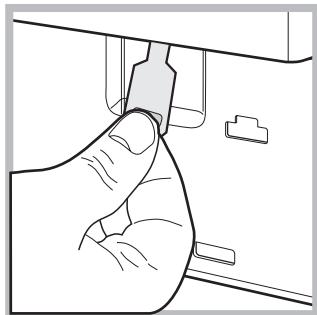

8. utilizzando la linguetta indicata in figura tirare

verso l’esterno fino a liberare il tirante in plastica dal fermo; tirarlo successivamente verso il basso e contemporaneamente aprire la porta.

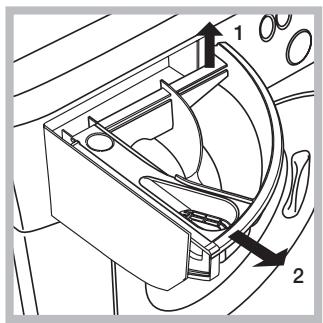

Manutenzione e cura Escludere acqua e corrente elettrica + Chiudere il rubinetto dell'acqua dopo ogni lavaggio. Si limita cosi l'usura dell'impianto idraulico della lavabiancheria e si elimina il pericolo di perdite. + Staccare la spina della corrente quando si pulisce la lavabiancheria e durante i lavori di manutenzione. Pulire la lavabiancheria La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi. Pulire il cassetto dei detersivi Sfllare il cassetto solle- vandolo e tirandolo verso l'esterno (vedi figura). Lavarlo sotto l’acqua corrente; questa pulizia va effettuata frequentemente. Curare oblo e cestello + _Lasciare sempre socchiuso l’oblà per evitare che si formino cattivi odori. Pulire la pompa La lavabiancheria à dotata di una pompa autopulente che non ha bisogno di manutenzione. Pud perù succedere che piccoli oggetti (monete, bottoni) cadano nella preca- mera che protegge la pompa, situata nella parte inferiore di essa. ! Assicurarsi che il ciclo di lavaggio sia terminato e stac- care la spina. Per accedere alla precamera:

1. svitare il coperchio

ruotandolo in senso antiorario (vedf figura): è normale che fuoriesca un po' d'acqua;

2. pulire accuratamente l’interno;

8. riawitare il coperchio;

Controllare il tubo di alimentazione dell’acqua Controllare il tubo di alimentazione almeno una volta all’anno. Se presenta screpolature e fessure va sostituito: durante i lavaggji le forti pressioni potrebbero provocare improwvise spaccature. {Non utilizzare mai tubi già usati.

Anomalie e rimedi Pud accadere che la lavabiancheria non funzioni. Prima di telefonare all’Assistenza (vedi “Assistenza”), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco. Anomalie: Possibili cause / Soluzione: La lavabiancheria + _ La spina non è inserita nella presa della corrente, o non abbastanza non si accende. da fare contatto. +_In casa non c’è corrente. Il ciclo di lavaggio +_ L'oblù non è ben chiuso +_Iltasto ON/OFF non è stato premuto. +_Iltasto START/PAUSE non è stato premuto. +_ Il rubinetto dell'acqua non è aperto. + _ Si è impostato un ritardo sull'ora di awvio. La lavabiancheria non carica ac- +_ Il tubo di alimentazione dell'acqua non è collegato al rubinetto. qua (nel display apparirà la sctitta + _|ltubo è piegato. “MANCA L’ACQUA, APRI IL RUBI- +_Ilrubinetto dell'acqua non è aperto. NETTO”). +_In casa manca l'acqua. + _Non c'è sufficiente pressione. +_Iltasto START/PAUSE non è stato premuto. La lavabiancheria carica e scarica +_Iltubo di scarico non è installato fra 65 e 100 cm da terra (vedi ‘Installazione”). acqua di continuo. + _L’estremità del tubo di scarico à immersa nell’'acqua (vedi “Installazione”). +_Lo scarico a muro non ha lo sfiato d'’aria. Se dopo queste verifiche il problema non si risolve, chiudere il rubinetto dell’ac- qua, spegnere la lavabiancheria e chiamare l'Assistenza. Se l’abitazione si trova agli ultimi piani di un edificio, à possibile che si verifichino fenomeni di sifonag- gio, per cui la lavabiancheria carica e scarica acqua di continuo. Per eliminare l'inconveniente sono disponibili in commercio apposite valvole anti-sifonaggio. La lavabiancheria non scarica +_ Il programma non prevede lo scarico: con alcuni programmi occorre o non centrifuga. avviarlo manualmente. + _E attiva la funzione STIRA FACILE: per completare il programma premere il tasto START/PAUSE (“Programmi e funzionf”). +_|ltubo di scarico è piegato (vedi “Installazione”). + La conduttura di scarico è ostruita. La lavabiancheria vibra + _Il cestello, al momento dell'installazione, non è stato sbloccato molto durante la centrifuga. correttamente (vedi “Installazione”). + _ La lavabiancheria non è in piano (vedi “installazione”). +_ La lavabiancheria è stretta tra mobili e muro (vedï “installazione”). La lavabiancheria perde acqua. +_Iltubo di alimentazione dell'acqua non è ben avvitato (vedi “Installazione”). + _|l cassetto dei detersivi à intasato (per pulirlo vedi “Manutenzione e cura”). +_ Il tubo di scarico non è fissato bene (vedi ‘Installazione”). La macchina è bloccata, il display + Spegnere la macchina e togliere la spina dalla presa, attendere circa 1 minu- lampeggia e segnala un codice di to quindi rlaccenderla. anomalia (es.: F-01, F. Se l’anomalia persiste, chiamare l'Assistenza. Si forma troppa schiuma. +_ Il detersivo non è specifico per lavabiancheria (deve esserci la dicitura “per lavatrice”, “a mano e in lavatrice”, o simili). + _|| dosaggio è stato eccessivo

Assistenza Prima di contattare l’Assistenza: + _ Verificare se l'anomalia pud essere risolta da soli (vedi ‘Anomalie e rimedl”); + Riawiare il programma per controllare se l’inconveniente à stato owviato; +_In caso negativo, contattare il Numero Unico 199.199.199*. Non ricorrere mai a tecnici non autorizzati. Comunicare: +_iltipo di anomalia; +_il modello della macchina (Mod); +_il numero di serie (S/N). Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavabiancheria e nella parte anteriore aprendo l'oblè.

ASSISTENZA -RICAMBI - AC

Assistenza Attiva 7 giorni su 7 ES 199.199 = NUMERO UNICO In caso di necessità d'intervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama. Ë attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesimi di Euro al minuto (va inclusa) dal Lun. al Ven. dalle 08:00 alle 18:80, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (va inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giomni festii, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operatore telefonico utiizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte del'operatore telefonico: per maggiori informazioni consultare il sito www. aristonchannel.com.
