Tipo di prodotto	Frigorifero-congelatore
Marca	HOTPOINT
Modello	EBOH 18201 F
Capacità totale netta	Circa 300 L (frigorifero 200 L, congelatore 100 L)
Dimensioni (A x L x P)	180 x 60 x 65 cm
Peso netto	65 kg
Alimentazione elettrica	220-240 V, 50 Hz, 150 W
Classe energetica	A+
Sistema di raffreddamento	No Frost (assenza di brina)
Funzione Quick Freeze	Congelamento rapido degli alimenti freschi
Food Care Zone	Compartimento per carne e pesce che mantiene una bassa temperatura
Illuminazione	Doppio LED (dual LED)
Easy Ice	Vassoi per cubetti di ghiaccio flessibili e impilabili
Reversibilità delle porte	Sì (a seconda del modello)
Regolazione della temperatura	Elettronica con display
Capacità di congelamento	4 kg/24 h
Autonomia in caso di guasto	9 a 14 ore
Manutenzione	Pulizia con acqua tiepida e bicarbonato; nessun solvente
Sostituzione della lampadina	LED non sostituibile dall'utente (contattare il servizio assistenza)
Sicurezza	Protezione motore, arresto automatico, blocco bambini non specificato
Numero di ripiani	4 (di cui 1 per bottiglie)
Numero di cassetti	1 cassetto per verdure, 1 cassetto Food Care Zone, 3 cassetti congelatore

Domande frequenti - EBOH 18201 F HOTPOINT

Come regolare la temperatura del frigorifero?

Utilizzare il pulsante di regolazione della temperatura (tasto 3 sul pannello). Premere ciclicamente per selezionare il valore desiderato. La temperatura viene visualizzata sull'indicatore (tasto 2). Attendere 10 ore per la stabilizzazione.

Come attivare la funzione Quick Freeze?

Premere il tasto Quick Freeze (tasto 5) 24 ore prima di introdurre alimenti freschi. La spia gialla si accende. La funzione si disattiva automaticamente dopo 24 ore.

Cosa fare se il frigorifero non raffredda abbastanza?

Verificare che la porta chiuda correttamente e che le guarnizioni non siano danneggiate. Assicurarsi che l'apparecchio non sia vicino a una fonte di calore e che le griglie di aerazione non siano ostruite. Controllare la regolazione della temperatura.

Come pulire l'interno dell'apparecchio?

Scollegare l'apparecchio. Pulire i compartimenti e gli accessori con una spugna imbevuta di acqua tiepida con bicarbonato di sodio o sapone neutro. Risciacquare e asciugare accuratamente. Non utilizzare mai solventi o prodotti abrasivi.

Come invertire il senso di apertura della porta?

La reversibilità delle porte è possibile su alcuni modelli. Consultare il manuale specifico fornito con il kit di installazione. Esso descrive i passaggi per smontare e riposizionare le cerniere.

Cosa fare in caso di interruzione di corrente?

Non aprire la porta del congelatore. Gli alimenti surgelati si conservano per 9 a 14 ore. Se il guasto dura più a lungo, verificare lo stato degli alimenti e consumare rapidamente i prodotti scongelati.

Come sostituire l'illuminazione LED?

L'illuminazione LED non è sostituibile dall'utente. In caso di guasto, contattare il servizio di assistenza autorizzato. Non tentare di smontare il coperchio da soli.

Come risparmiare energia con questo apparecchio?

Installare l'apparecchio in un luogo fresco e aerato, lontano da fonti di calore. Aprire la porta solo per il tempo necessario. Non introdurre alimenti caldi. Sbrinare non appena si forma uno strato di ghiaccio (anche se il No Frost riduce questa necessità).

Quali alimenti mettere nella Food Care Zone?

La Food Care Zone è progettata per la conservazione di carne e pesce freschi. Grazie a una temperatura più bassa, consente di prolungare la freschezza fino a una settimana.

Come installare correttamente l'apparecchio?

Posizionare l'apparecchio su un pavimento piatto e rigido, in un ambiente ben aerato. Lasciare almeno 10 cm sopra e 5 cm sui lati. Attendere 3 ore dopo il trasporto prima di collegare. Utilizzare i distanziatori forniti per la distanza posteriore.

MANUALE UTENTE EBOH 18201 F HOTPOINT

Istruzioni per l'uso

COMBINATO FRIGORIFERO/CONGELATORE

Summario

Istruzioni per l'uso, 1

Assistenza, 3

Descrizione dell'apparecchio, 6

Descrizione dell'apparecchio, 11

Reversibilità aperture porte, 16

Installazione, 17

Avvio eutilizzo,17

Manutenzione e cura, 18

Precauzioni e consigli, 19

Anomalie erimedi, 20

English

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).
• In caso negativo, contattare ilNumero Unico Nazionale 199.199.199.

Comunicare:

• il tipo di anomalia
• il modello della macchina (Mod.)
• il numero di serie (S/N)

Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.

Assistenza Attiva 7 giorni su 7

ASSISTENZA - RICAMBI - ACCESSORI

199.199.199

NUMERO UNICO

Se nasce il bisogno di assistenza o manutenzione basta chiamare ilNumero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal Telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'opercatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'opercatore Telefonico; per maggiori informazioni consultare il site www.indesit.com.

GB

Assistance

Descrizione dell'apparecchio

Pannello di controllo

1. ON/OFF

L'intero prodotto (sia il frigorifero e congelatore scompartimenti) cui si sono iniziato. L'ultimo vale set e' esposto presso sull'interfaccia. Premere lo segnale vi informa la commutazione off del prodotto. Un suono di segnale si informa la commutazione off del prodotto

2. Spia Temperatura FRIGORIFERO

Indica la temperatura impostata nel vano frigo.

3. Regolazione Temperatura FRIGORIFERO

Consente la modifica dell'impostazione della temperatura del frigorifero, in maniera ciclica crescente, con relativa conferma su interfaccia della temperaturaselezionata.

4 Spia QUICK FREEZE (congelamento rapido): si accende quando viene premuto il tasting QUICK-FREEZE
5 Tasto QUICK-FREEZE (congelamento rapido) Dautilizzare per congelare alimenti freschi.. Quando viene premuto si accende la spia QUICK-FREEZE (vedi Avvio e utilizzato).

GB

Descrizione dell'apparecchio

Vista d'insieme

Le istruzioni sull'uso valgono per diversi modelli per cui è possible che la figura presenti particolari differenti rispetto a quelli dell'apparecchio acquistato. La descrizione degli oggetti più complessi si trovava nelle pagine seguenti.

1 PIEDINO di regolazione
2 Vano CONGELAMENTO e CONSERVAZIONE
3 Vano CONSERVAZIONE
4 Cassetto FRUTTA e VERDURA *
5 Contenitore FOOD CARE ZONE per CARNI e PESCI
6 WINE RACK
7 RIPIANO *
8 LAMPADINA (vedi Manutenzione)
9 Balconcino estraibile PORTAOGGETTI
10 Balconcino BOTTIGLIE

• Variabili per numero e/o per posizione, presente solo in alcuni modelli.

GB

Reversibilità aperture porte

• Presente solo in alcuni modelli.

GB

Reversible doors

! è importante conservare quello libretto per poterlo consultrare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

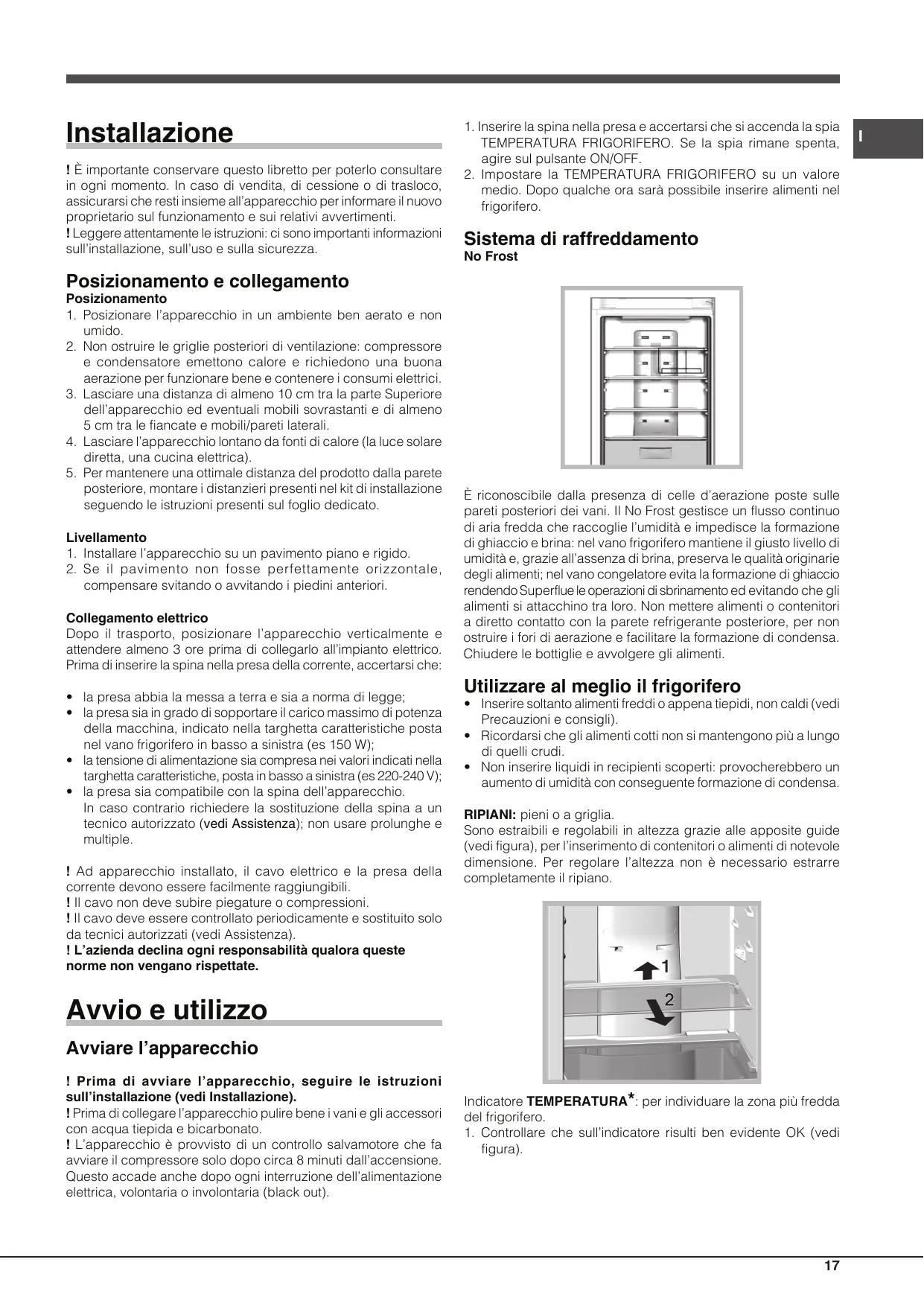

Posizionamento e collegamento

Posizionamento

1. Posizione l'apparecchio in un ambiente ben aerato e non umido.
2. Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una Buona aerazione per funzionare bene e contentere i consumi elettrici.
3. Lasciare una distanza di almeno 10 cm tra la parte Superiore dell'apparecchio ed eventuali mobili sovrastanti e di almeno 5 cm tra le fiancate e mobili/pareti laterali.
4. Lasciare l'apparecchio lontano da fonti di calore (la luce solare diretta, una cucina elettrica).
5. Per mantenere una ottimale distance del prodotto alla parete posteriori, montare i distanziieri presenti nel kit di INSTALLazione seguendo le istruzioni presenti sul foglio dedicato.

Livellamento

1. Installare l'apparecchio su un pavimento piano e rigido.
2. Se il pavimento non fosse perfettamente orizzontale, compensare svitando o avvitando i piedini anteriors.

Collegamento elettrico

Dopo il trasporto, posizionare l'apparecchio verticalmente e attendere almeno 3 ore prima di collegarlo all'impianto elettrico. Prima di insere la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sua a norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche postanel vano frigorifero in basso a sinistra (es 150 W);
• la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche, posta in basso a sinistra (es 220-240 V);
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolonghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere lavorate raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).

! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Avvio e utilizzato

Avviare l'apparecchio

! Prima di arrivare l'apparecchio, seguire le istruzioni sull'infallazione (vedi Installazione).

! Prima di collegare l'apparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato.

! L'apparecchio è provvisto di un controllo salvamotore che fa avviare il compressore solo dopo circa 8 minuti dall'accensione. Questo accadeancheafterogi interruzione dell'alimentazione elettrica,volontaria o involontaria(black out).

1. Inserire la spina nella presa e accertarsi che si accenda la spia TEMPERATURA FRIGORIFERO. Se la spia rimane spenta, agire sul pulsante ON/OFF.
2. Impostare la TEMPERATUREA FRIGORIFERO su un valore medio. Dopo quale ora sare possibile insere alimenti nel frigorifero.

Sistema di raffreddamento

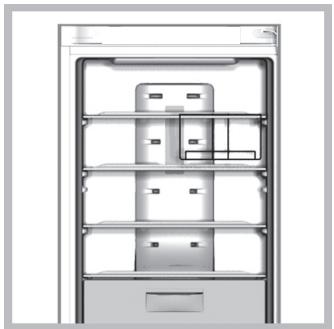

No Frost

È riconoscibile dalla presenza di celle d'airazione poste sulle pareti posteriori dei vani. Il No Frost gestisce un flusso continuo di aria fredda che raccoglie l'umidità e impedisce la formazione di ghiaccio e brina: nel vano frigorifero mantiene il giusto livello di umidità e, grazie all'assenza di brina, preserves le qualità originarie degli alimenti; nel vano congelatore evita la formazione di ghiaccio rendendo Superflue le operazioni di sbrinamento ed evitando che gli alimenti si attacchino tra loro. Non mettere alimenti o contentitori a diretto contatto con la parete refrigerante posteriore, per non ostruire i fori di aerazione e facilitare la formazione di condensa. Chiudere le bottiglie e avvolgere gli alimenti.

Utilizzare al meglio il frigorifero

• Inserire sostanto alimenti freddi o appena tiepidi, non caldi (vedi Precauzioni e consigli).
• Ricordarsi che gli alimenti cotti non si mantengono più a lungo di quello crudi.
• Non inserire liquidi in recipienti scoperti: provocherebbbero un aumento di umidità con seguente formazione di condensa.

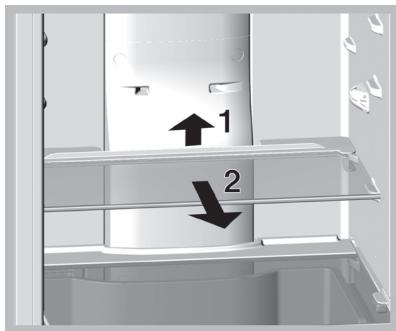

RIPIANI: pieni o a griglia.

Sono estrabili e regolabili in altezza grazie alle apposite guide (vedi figura), per l'insertimento di contentitori o alimenti di notevole dimensione. Per regolare l'altezza non è necessario estrarre completamente il ripiano.

Indicatore TEMPERATURA*: per individuire la zona più fredda del frigorifero.

1. Controllare che sull'indicatore risulti ben evidente OK (vedi figura).

1. Se non compare la scritta OK significa che la temperatura è troppo elevata: regolare la TEMPERATURA FRIGORIFERO su un valore più freddo e attendere circa 10 h finché la temperatura si sua stabilizzata.
2. Controllare nuovamente l'indicatore: se necessario, procedere con una nuova regolazione. Se si sono introdotteGsse quantità di alimenti o si è aperta frequentlymente la porta del frigorifero, è normale che l'indicatore non segni OK. Attendere almeno 10 h prima di regolare la temperatura FRIGORIFERO su un valore più freddo.

Food Care Zone *

Zona dedicata alla conservazione di alimenti freschi quali carne e pesce. Grazie alla bassa temperatura all'interno dello scomparto, la Food Care Zone consente di allungare i tempi di conservazione fino ad una settimana.

Dual led \*

La nuova illuminazione a doppio led, grazie alla potente luce diffusa, permette una chiara visione di agli alimento senza alcuna zona d'ombra. Nel caso sua necessario sostituire i led, rivolgersi al servizio di Assistenza Tecnica.

Utilizzare al meglio il congelatore

• Non ricongelare alimenti che stanno per scongelare o scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore).
• Gli alimenti freschi da congelare non devono essere posti a fatto con quelli già congelati; vanno sistemi nel vano inferiore CONGELAMENTO e CONSERVAZIONE dove la temperature scende molto i -18°C e garantisce una Buona velocità di congelamento.
• Per congelare i cibi nel modo più corretto e sicuro occorre attivare la funzione QUICK FREEZE 24 ore prima dell'insertimento del cibo. Dop o aver introdotto il cibo è necessario attivare nuovamente la funzione QUICK FREEZE che si disattivera automaticamente trascorse 24 ore.
  Non mettere nel congelatore bottiglie di vetro contenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi.
• La quantità massima giornaliera di alimenti da congelare è indicata sulla targhetto caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4).

! Per evitare di ostacolare la circolazione dell'aria all'interno del congelatore, si raccomanda di non ostruire con cibi o contentitori i fori di areazione.
! Durante il congelamento evitare di aprire la porta.
! In caso di interruzione di corrente o di guasto, non aprire la

• Variabili per numero e/o per posizione, presente solo in alcuni modelli.

porta del congelatore: in quello modo congelati e surgelati si conservaranno essere alterazioni per circa 9-14 ore.

! Al fine di ottenere uno spazio maggiore nel congelatore, potete togliere gli eventuali cassetti dalle loro sedi [ tranne quello inferiore ], sistematico gli alimenti direttamente sulle griglie/vetri in dotazione [dove presenti].

Easy Ice

La doppia bacinella è stata progettata per ottimizzare lo spazio nel cassetto freezer e rendere disponibile il ghiaccio in modo rapido e semplice. Le bacinelle possono essere impilate o riempite edutilizzate separatamente.

Inoltre l'apposto aggancio rende l'Easy Ice una soluzione estremamente flessibile, in quanto è possibile posizionarla nella parte destra o sinistra dei primi cassetti.

Manutenzione e cura

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario isolare l'apparecchio alla rete di alimentazione:

1. Premere il pulsante ON/OFF per spegnere l'apparecchio
2. staccare la spina dalla presa.

Pulire l'apparecchio

• Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.
• Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciac quarli e asciugarli con cura.
• Il retro dell'apparecchio tends a coprisci di polvere, che può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dell'aspirapolvere, impostato su una potenza media.

Evitare muffe e cattivi odori

• L'apparecchio è fabbricato con materiali igienici che non trasmettono odori. Per mantenere QUESTuraATTERistica è necessario che i cibi vengano sempre protetti e chiusi bene. Cio eviteràanche la formazione di macchie.
• Nel caso si voglia specnere l'apparecchio per un lungo periodo, pulire l'interno e lasciare le porte aperte

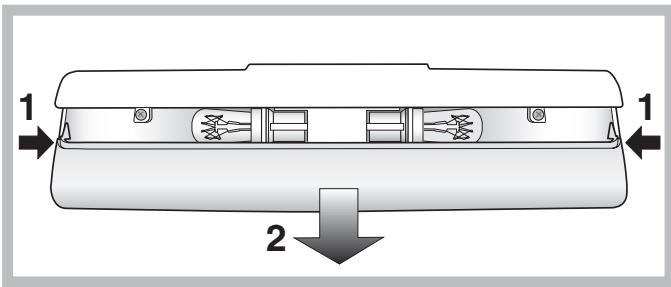

Sostituire la lampadina *

Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente.Seguire le istruzioni riportate qui sotto. Accedere alla lampada togliendo la protezione come indicato in figura. Sostituirla con una di potenza analoga a quella individata sulla protezione.

Precauzioni e consigli

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza.

Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;
• 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modifications.
• 2002/96/CE.

Sicurezza generale

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio deve essere usato per conservare e congelare cibi, solo da personne adulte e secondo le istruzioni riportate in quello libero.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
• Non toccare l'apparecchio a piedi nudi o con le mani o i piedi bagnati o umidi.
• Non toccare le parti interne raffreddanti: c'è pericolo di ustonarsi o ferirsi.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina.
• É necessario staccare la spina dalla presa prima di effettuare operazioni di pulizia e manutenzione. Non è sufficiente spegnere l'apparecchio (tramite pulsante ON/OFF) per eliminare agli contatto elettrico.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Non utilizzato, all'interno degli scomparti conservatori di cibi congelati, utensili taglienti ed appuntiti o appearecchi elettrici se non sono del tipo raccomandato dal costruttore.
  Non mettere in bocca cubetti appena estratti dal congelatore.

• Questo apparecchio non è da intendersi adatto all'uso da parte di persona (incluso bambini) con ridotte capacità fisiche, sensoriali o mentali, o privile di esperienza e conoscenza, a meno che siano state Supervisionate o struite riguardo all'uso dell'apparecchio da una persona responsable della loro sicurezza. I bambini dovrebbero essere Supervisionati per assicurarsi che non giochino con l'apparecchio.
  Gli imballaggi non sonoUGCATTOLIPBBBINI.

• Variabili per numero e/o per posizione, presente solo in alcuni modelli.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), precede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il symbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di racolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

• Installare l'apparecchio in un ambiente fresco e ben aerato, proteggerlo dall'esposizione diretta ai raggi solari, non disporto vicino a fonti di calore.
• Per introdurre o estrarre gli alimenti, aprire le porte dell'apparecchio il più brevamente possibile. Ogni aperture delle porte causa un notevole disponio di energia.
• Non riempire con troppi alimenti l'apparecchio: per una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorera continuamente.
• Non introdurre alimenti caldi: alzerebbbero la temperaturea interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.
• Sbrinare l'apparecchio qualora si formasse del ghiaccio (vedi Manutenzione); uno spesso strato di ghiaccio rende più difficile la cessione di freddoagli alimenti e fa augmentare il consumo di energia.

Anomalie e rimedi

Può accadere che l'apparecchio non funzioni. Prima di Telefonare all'Assistenza (vedi Assistenza), controllare che non si tratti di un problema fácilmente risolvibile aiutandosi con il seguente elenco.

L'interfaccia è spenta.

• La spina non è inserita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non c'è corrente.

II motore non parte.

• L'apparecchio è dotato di un controllo salvamotore (vedi Avvio e utilizzato).

L'interfaccia è debolmente accesa.

• Staccare la spina e reinserirla nella presa dopo averla girata su se stessa.

a) Suona l'allarme.

a) La porta del frigorifero è rimasta aperta per più di due minuti. Il segnale acustico cessa alla chiusura della porta. Oppure non si è seguita la corretta procedura di spegnimento (vedi Manutenzione).

Il frigorifero e il congelatore raffreddano molto.

• Le porte non chiudono bene o le guarnizioni sono rovinate.
• Le porte vengono aperte molto spesso.
• La TEMPERATURA FRIGORIFERO non è corretta (vedi Descrizione).
  Il frigorifero o il congelatore sono stati riempiti eccessivamente.

Nel frigorifero gli alimenti si gelano.

• La TEMPERATURA FRIGORIFERO non è corretta (vedi Descrizione).
  Gli alimenti sono a contatto con la parete posteriore.

Il motore funziona di continuo.

• É stato premuto il tasto QUICK FREEZE (congelamento rapido): la spia qialla QUICK FREEZE èccessa (vedi Desc.).
• La porta non è ben chiusa o viene aperta di continuo.
• La temperatura dell'ambiente esterno è molto alta.

L'apparecchio emette molto rumore.

• L'apparecchio non è stato installato ben in piano (vedi Installazione).
• L'apparecchio è stato installato tra mobili o oggetti che vibrano ed emettono rumori.
• Il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo: non è un difetto, è normale.

La temperatura di alcune parti esterne del frigorifero è elevata.

• Le temperature elevate sono necessarie per evitare la formazioni di condensa in particolari zone del prodotto.

Installation

Amplasare 山 racordare

Amplasare
