Tipo di prodotto	Macchina da caffè espresso
Marca	Gaggia
Modello	RI9301
Dimensioni (L x P x A)	28 x 25 x 33 cm
Peso	8 kg
Alimentazione	220-240 V, 50/60 Hz, 1200 W
Capacità del serbatoio dell'acqua	1,4 L
Pressione della pompa	15 bar
Montalatte	Integrato, orientabile
Sistema di riscaldamento	Thermoblock in alluminio
Funzioni principali	Caffè macinato o cialde ESE, vapore per latte
Portafiltro	Cialde ESE e filtro per caffè macinato
Spegnimento automatico	Dopo 20 minuti di inattività
Manutenzione e pulizia	Decalcificazione consigliata ogni 2-3 mesi
Pezzi di ricambio	Disponibili (filtri, guarnizioni, montalatte)
Riparabilità	Indice di riparabilità: 7,5/10
Accessori inclusi	Portafiltro, misurino, manuale d'uso

Domande frequenti - RI9301 GAGGIA

Come iniziare a usare la macchina Gaggia RI9301?

Riempi il serbatoio dell'acqua, collega la macchina, accendila con l'interruttore. Attendi che le spie si accendano (circa 2 minuti). Sciacqua il circuito facendo scorrere acqua senza caffè. Poi puoi preparare il tuo espresso.

Che tipo di caffè usare con la RI9301?

Puoi usare caffè macinato o cialde ESE (Easy Serving Espresso). Per il caffè macinato, usa il misurino incluso e pressa leggermente.

Come montare il latte con il montalatte?

Usa latte freddo preferibilmente. Immergi il montalatte nel latte, gira l'ugello verso il latte e apri il vapore girando la manopola. Monta fino alla consistenza desiderata, poi chiudi il vapore.

Con quale frequenza devo decalcificare la macchina?

Si consiglia di decalcificare ogni 2-3 mesi, o più spesso se l'acqua è molto calcarea. Usa un decalcificante compatibile per macchine espresso.

Perché l'acqua non scorre correttamente?

Può essere dovuto a un serbatoio d'acqua mal posizionato, un filtro ostruito o necessità di decalcificazione. Controlla prima che il serbatoio sia ben inserito, poi pulisci il portafiltro. Se il problema persiste, procedi alla decalcificazione.

Come pulire il gruppo di erogazione?

Il gruppo di erogazione è fisso su questo modello. Puliscilo dopo ogni uso sciacquando il portafiltro con acqua pulita. Una volta al mese, usa un prodotto detergente per macchine espresso.

La macchina non si accende, cosa fare?

Controlla la presa elettrica e il cavo di alimentazione. Assicurati che l'interruttore sia sulla posizione 'On'. Se non succede nulla, contatta il servizio clienti Gaggia.

Posso usare una caraffa termica con questa macchina?

Sì, puoi mettere una caraffa termica sotto l'erogatore, ma assicurati che stia sotto il gruppo. La macchina non ha una funzione di spegnimento automatico in base al volume, quindi controlla il riempimento.

Come cambiare il filtro dell'acqua?

Questo modello non include un filtro dell'acqua. Puoi usare acqua filtrata in caraffa per ridurre il calcare. Se desideri aggiungere un filtro, controlla gli accessori compatibili Gaggia.

Dove trovare i pezzi di ricambio per la RI9301?

I pezzi di ricambio (filtri, guarnizioni, montalatte) sono disponibili sul sito di Gaggia o presso rivenditori autorizzati. Consulta l'elenco dei pezzi nel manuale.

MANUALE UTENTE RI9301 GAGGIA

• Infi lare la Ghiera fi lettata 1 sul tubo vapore.
• Inserire il gommino 3 nell'Iniettore 4, inserire il Premi-gommino 2 sopra al Gommino 3, calzare l'assieme 2-3-4 sul tubo vapore.
• Avvitare la Ghiera 1 sull'Iniettore 4. Serrare 5.
• Inserire il canotto esterno 6 come in figura.
• Il canotto interno 7 va montato correttamente, facendo sporgere la parte inferiore dal canotto esterno, come evidenziato nella figura.

GB

Ci congratuliamo per la vostra scelta!

Grazie a questa macchina Gaggia potrete gustare un delizioso caffè o cappuccino nel comfort della vostra casa. L'espresso viene preparato facendo fi ltrare rapidamente dell'acqua sotto pressione e riscaldata alla giusta temperatura attraverso una miscela fi nemente torrefatta. Il cuore della macchina espresso è costituito da una pompa ad alta prestazione.

Il fl usso dell'acqua è comandato tramite un interruttore.

AVVERTENZA:

La macchina espresso è stata studiata unicamente per uso domestico. Qualsiasi intervento di assistenza o di riparazione fatta eccezione per le operazioni di pulizia e di normale manutenzione, dovrà essere effettuato da un Assistenza autorizzato.

1. Controllare che il voltaggio indicato sulla targhetta corrisponda al vostro.
2. Non utilizzare mai acqua tiepida o calda per riempire il serbatoio dell'acqua. Utilizzare unicamente acqua fredda.
3. Non toccare con le mani le parti calde della macchina ed il cavo di alimentazione durante il funzionamento.
4. Non pulire mai con detersivi corrosivi o utensili che graffi no. E' suffi ciente un panno morbido inumidito con acqua.
5. Per limitare la formazione di calcare, si può utilizzare acqua minerale naturale e seguire le istruzioni riportate nel capitolo "Decalcificazione".
6. Non immergere la macchina in acqua.
7. Evitare di dirigere contro se stessi e/o altri il getto di vapore sur ri scal da to e/o d'acqua calda. Usare sempre le apposite maniglie o ma no po le.
8. Non disinserire (to glie re) mai il portafi ltro in pressione durante l'erogazione del caffè. Durante la fase di riscaldamento dal grup po erogazione caffè pos so no uscire gocce d'acqua calda.

PRECAUZIONI IMPORTANTI

Durante l'utilizzo di elettrodomestici, è consigliabile prendere alcune precauzioni per limitare il rischio di incendi, scosse elettriche e/o incidenti.

1 Leggere attentamente tutte le istruzioni ed informazioni riportate in questo manualetto e in qualsiasi altro opuscolo contenuto nell'imballo prima di avviare ed utilizzare la macchina espresso.
2 Non toccare superfi ci calde.
3 Non immergere cavo, spine o il corpo della macchina in acqua o altro liquido per evirare incendi, scosse elettriche o incidenti.
4 Fare particolare attenzione durante l'utilizzo della macchina espresso in presenza di bambini.
5 Togliere la spina dalla presa se la macchina non viene utilizzata o durante la pulizia. Farla raffreddare prima di inserire o rimuovere pezzi e prima di procedere alla sua pulizia. entro di
6 Non utilizzare la macchina con cavo o spina danneggiati o in caso di guasti o rotture. Far controllare o riparare l'apparecchio presso il centro di assistenza più vicino.
7 L'utilizzo di accessori non consigliati dal produttore può causare danni a cose e persone.
8 Non utilizzare la macchina espresso all'aperto.
9 Evitare che il cavo penda dal tavolo o che tocchi superfi ci calde.
10 Tenere la macchina espresso lontano da fonti di calore.
11 Controllare cha la macchina espresso sia in posizione "spento" prima di inserire la spina nella presa. Per spegnerla, posizionarla su "spento" e rimuovere quindi la spina dalla presa.
12 Utilizzare la macchina unicamente per uso domestico.
13 Fare estrema attenzione durante l'utilizzo del vapore.
14 Questo elettrodomestico non è progettato per essere usato da persone (compresi i bambini) con ridotte capacità motorie, sensorie o mentali, o che manchino di esperienza o di conoscenze pratiche, a meno che siano state adeguatamente istruite all'uso del dispositivo o che agiscano sotto la supervisione di una persona responsabile della loro incolumità. I bambini devono essere sorvegliati perché non giochino con l'apparecchio.
15 Conservare queste istruzioni

Descrizione:

FIG. 01

1 Interruttore principale
2 Interruttore acqua calda/caffè (pompa)
3 Spia di accensione
4 Interruttore vapore
5 Spia di raggiungimento temperatura corretta
6 Serbatoio dell'acqua (estraibile)
7 Manopola rubinetto vapore/acqua calda
8 Tromboncino vapore (estraibile)
9 Portafi Itro
10 Filtro "crema perfetta" per cialde
11 Filtro "crema perfetta" per caffè macinato
12 Bacinella (estraibile)
13 Rompigetto emulsionatore
14 Gruppo di erogazione caffè
15 Guarnizione sottocoppa
16 Porta-doccetta
17 Doccetta
18 Pressino
19 Cavo e spina di alimentazione
20 Misurino
21 Beccuccio erogazione
22 Coperchio serbatoio
23 Griglia (estraibile)
24 Kit Cappuccinatore (OPTIONAL)
25 Foro antitracimazione
26 Indicatore bacinella piena

Istruzioni sul cavo elettrico

A Viene fornito un cavo elettrico abbastanza corto per evitare che si attorcigli o che vi inciampiate.
B Si possono utilizzare, con molta attenzione, delle prolunghe.
C Qualora venga utilizzata una prolunga, verifi care:

1 che il voltaggio riportato sulla prolunga sia perlomeno, uguale al voltaggio elettrico dell'elettrodomestico;
2 se l'elettrodomestico è munito di messa a terra, la prolunga deve essere realizzata con un cavo a 3 fi li adatto per il collegamento a terra e se viene utilizzata una prolunga, il cavo in eccesso deve essere disposto in maniera tale che non penda dal piano di lavoro, questo per evitare che un bambino Qu caf taz por

possa tirarlo, o inciamparci.

3 Se il cavo di alimentazione è dotato di una spina polarizzata (un polo più largo dell'altro) come dispositivo di sicurezza, tale spina può essere inserita in una presa polarizzata solo in un verso. Se la spina non entra correttamente nella presa, provare a girarla. Se non entra ancora correttamente contattare un elettricista qualifi cato. Non modifi care in alcun modo le caratteristiche di sicurezza della spina.
4 Se il cavo d'alimentazione è danneggiato, deve essere cambiato dal produttore o dal suo servizio assistenza clienti.

Preparazione della macchina da caffè Espresso:

1. Togliere il coperchio del serbatoio dell'acqua (22) e riempirlo con acqua fredda fino alla tacchetta MAX del serbatoio (6). Vedi FIG. 02.
   N.B.: In prossimità della scritta MAX del serbatoio è presente il foro di sicurezza antitracimazione (25), per eventuali sovradosaggi di riempimento serbatoio.
   E' possibile anche rimuovere il serbatoio dell'acqua, dopo aver rimosso il coperchio serbatoio (22) e utilizzando la maniglia.
   Riposizionare il serbatoio con l'acqua e il coperchio (22).
   2 Inserire la spina (19) in una presa adeguata (Cfr. "Avvertenza" punto 1)
   3 Posizionare l'interruttore principale (1) nella posizione "acceso". La spia di accensione (3) si illuminerà.
   Assicurarsi che l'interruttore acqua calda/caffè (2) e l'interruttore vapore (4) siano nella posizione "spento".

Caricamento del circuito

N.B.: Al primo utilizzo, dopo aver erogato vapore o dopo aver terminato l'acqua nel serbatoio, il circuito della macchina deve essere sempre ricaricato.

Questa macchina utilizzando una pompa per l'erogazione del caffè, è dotata di un sistema autoinnescante. Collocare una tazza vuota sotto il gruppo erogatore (14) senza inserire il portafi ltro e posizionare l'interruttore acqua calda/caffè (2) nella posizione "acceso".

Si potrà udire il suono della pompa così attivata e dopo qualche secondo l'acqua comincerà a scendere dal gruppo erogatore (14).

Dopo aver lasciato riempire la tazza riportare l'interruttore acqua calda/caffè (2) nella posizione "spento".

NOTA: può succedere che l'auto-innesco della pompa non funzioni temporaneamente a causa di una "bolla d'aria".

Qualora non scendesse acqua dal gruppo erogatore (14) operare come segue:

a) Collocare una tazza o un bricco sotto l'ugello del vapore (8).
b) Ruotare la manopola (7) in senso orario per aprire il rubinetto di erogazione vapore/acqua calda e posizionare l'interruttore vapore (4) e l'interruttore acqua calda/caffè (2) nella posizione "acceso" per attivare la pompa.
c) Dopo pochi secondi, inizierà ad uscire tromboncino del vapore. Far fuoriuscire circa una tazza di acqua. Chiudere il rubinetto di erogazione vapore/acqua calda e portare l'interruttore acqua calda/caffè e l'interruttore vapore (4) nella posizione "spento".

d) N.B.: La spia di raggiungimento della tem, corretta (5) continuerà a spegnersi e ad accendersi automaticamente durante il periodo di riscaldamento. Dopo aver acceso la macchina, per il primo caffè, aspettare circa 6 minuti per il riscaldamento ideale, mentre per quelli successivi la macchina sarà sempre pronta.

Altra caratteristica della macchina è il sistema antigocciolamento che elimina la maggior parte del gocciolio dal gruppo erogatore (14). Dopo l'erogazione del caffè, comunque, ci potrà essere un leggero gocciolamento a causa dei fondi di caffè bagnati contenuti nel portafi ltro.

Attenzione! Non azionare mai la pompa senza acqua nel serbatoio onde evitare di danneggiare la pompa stessa. Un utilizzo

scorretto della pompa non è coperto da garanzia.

Primo utilizzo o dopo un periodo di inutilizzo

Questa semplice operazione vi assicura un'erogazione ottimale e deve essere eseguita:

• al primo avvio;
• o quando la macchina rimane inutilizzata per lungo tempo (per più di 2 settimane).

NOTA: L'acqua erogata durate questo processo deve essere vuotata in un apposito scarico e non può essere utilizzata per l'alimentazione. Se il contenitore si riempe, durante il ciclo, fermare l'erogazione e vuotarlo prima di riprendere l'operazione.

A (Fig.02) - Risciacquare il serbatoio e riempirlo con acqua fresca potabile.
B (Fig.03) - Sistemare un contenitore sotto al tubo vapore (pannarello). Aprire lentamente la manopola del rubinetto (7) ruotandola in senso orario. Premere l'interruttore acqua calda /caffè (2) e l'interruttore vapore (4).
C Erogare tutto il contenuto del serbatoio dell'acqua dal tubo vapore/acqua calda. Per terminare l'erogazione premere nuovamente l'interruttore acqua calda /caffè (2) e l'interruttore vapore (4) poi chiudere la manopola del rubinetto (7) ruotandolo in senso antiorario.
D (Fig.02) - Riempire il serbatoio con acqua fresca potabile.
E Inserire dal basso il portafi Itro nel gruppo erogazione (14) e ruotarlo da sinistra verso destra fino al bloccaggio.
F Inserire un contenitore adeguato sotto al portafi ltro.
G Premere il tasto caffè (2) ed erogare tutta l'acqua presente nel serbatoio. Terminata l'acqua, fermare l'erogazione premendo nuovamente il tasto caffè (2). Al termine svuotare il contenitore.
H Rimuovere il portafi ltro dal gruppo ruotandolo da destra verso sinistra e sciacquarlo con acqua fresca portabile.

Dopo la macchina è pronta per l'utilizzo.

Per informazioni più dettagliate su come erogare acqua calda, si prega di consultare il relativo paragrafo "Come preparare un buon Espresso" e "Come preparare l'acqua calda".

Cosa dovete sapere

1 Il sapore dell'espresso dipende dalla quantità e dal tipo di caffè utilizzato.

Il particolare sapore di un chicco di caffè dipende da diversi fattori ma il suo gusto ed il suo aroma sono il risultato del processo di torrefazione.

I chicchi di caffè torrefatti per un periodo più lungo e a temperature più elevate presentano un colore più scuro. Chicchi più scuri liberano più aroma rispetto a chicchi chiari.

2 Troverete sul mercato diverse qualità di caffè. Ogni tipo di torrefazione è caratterizzato da una miscela di chicchi torrefatta ad una particolare temperatura e con un particolare tipo di aroma.

Esistono decaffeinati contenenti soltanto il 2% di coffeina.

Sperimentate con la vostra macchina espresso uno dei vari tipi di caffè in vendita. Scoprirete probabilmente un aroma migliore rispetto a quello della miscela fi nora utilizzata.

3 Le macchine espresso a pompa richiedono una miscela fi nemente macinata. Assicurarsi di acquistare o di farsi macinare questo tipo di miscela. E' preferibile usare macinino a macine piuttosto che un macinino a lama perché questo libera troppa polvere di caffè e produce una miscela macinata in modo irregolare.

4 Il vero espresso si riconosce dal colore scuro, dal gusto ricco e dalla tipica "crema".

5 Il cappuccino è una speciale combinazione di caffè espresso e latte caldo emulsionato. Si può servire con una spruzzata di cannella, noce moscata o cacao.

6 Servire immediatamente il caffè espresso dopo averlo preparato.

7 Servire il caffè espresso in tazzine da caffè ed il cappuccino in tazze da prima colazione.

8 Sarebbe l'ideale macinare il caffè appena prima dell'uso. Non dimenticare che deve essere macinato per la macchina espresso a pompa.

9 E' consigliabile conservare il caffè macinato o in chicchi, in barattoli ermetici nel freezer. Il caffè macinato assorbe facilmente gli odori.

Attenzione! Non erogare caffè quando è selezionata la funzione vapore perché la temperatura è troppo alta e c'è il rischio di ustioni.

Come preparare un buon Espresso

1 Seguire la procedura descritta nel capitolo "Preparazione".
2 Inserire il rompigetto emulsionatore (13) nel portafi Itro (9).
Inserire il fi ltro “crema perfetta” per caffè macinato (11) nel portafi ltro sia che si voglia erogare 1 tazza sia che si vogliano erogare 2 tazze di caffè.
Inserire dal basso il portafi Itro (9) nel gruppo erogazione (14) e attendere che si riscaldi.
3 Posizionare un contenitore sotto al portafi Itro (9). Pre-riscaldare il portafi Itro posizionando l'interruttore acqua calda/caffè (2) su "acceso" (questa operazione si rende necessaria solo per il primo caffè).

un L'acqua inizierà ad uscire.

4 Dopo aver erogato 150cc di acqua, riportare l'interruttore acqua calda/caffè (2) nella posizione "spento".
5 Attendere che la macchina raggiunga la temperatura corretta con la coppa portafiltro inserita (tempo di riscaldamento di circa 6 minuti).

Preparare nel frattempo tazze, caffè latte, ecc.

6 Dopo il riscaldamento, togliere il portofi litro (9) e riempirlo con caffè macinato utilizzando il misurino fornito.

Considerare un misurino per ogni tazza di caffè.

Non riempire troppo.

Premere utilizzando l'apposito pressino (18).

Non premere troppo.

7 Pulire il bordo del portafi ltro (9) da eventuali residui di caffè. Inserire il portafi ltro nella macchina c movimento a 45° verso sinistra.

Ruotare quindi verso destra per bloccarlo in posizione. Il manico del portafiltro dovrà trovarsi in posizione perpendicolare alla macchina o leggermente spostato verso destra.

8 Disporre una o due tazze sotto il portafi ltro. Posizionare l'interruttore acqua calda/caffè (2) su "acceso". Il caffè inizierà ad uscire.

9 Quando le tazze saranno piene per 3/4, riportare l'inter-ruttore caffè nella posizione "spento".

Il caffè sarà più o meno forte a seconda della quantità di acqua erogata.

Un buon caffè preparato seguendo la giusta procedura avrà la tipica "crema" marrone.

In caso contrario consultare "In caso di malfunzionamento"

10 Togliere le tazze e servire.

11 Per preparare dell'altro caffè, togliere lentamente ed attentamente il portafi ltro muovendolo verso sinistra. Fare attenzione a non scottarsi con l'acqua rimasta sui fondi di caffè. Un po' d'acqua continuerà a sgocciolare una volta rimosso il portafi ltro.

Questo è dovuto alla pressione dell'acqua nel sistema. Togliere i fondi dal fi Itro. Per preparare dell'altro caffè, ripetere le fasi da 6 a 10.

Come utilizzare caffè in cialde

Per l'utilizzo di cialde, utilizzare esclusivamente il fi litro "crema perfetta" per cialde (10).

N.B.: se presente, rimuovere il filtro "crema perfetta" per caffè macinato (11).

1 Seguire la procedura descritta nel capitolo "Preparazione".

2 Inserire il rompigetto emulsionatore (13) nel portafi ltro (9); successivamente inserire il fi ltro "crema perfetta" per cialde (10).

3 Inserire dal basso il portafi ltro (9) nel gruppo erogazione (14) e attendere che si riscaldi.

4 Posizionare un contenitore sotto al portafi ltro (9). Pre-riscaldare il portafi ltro posizionando l'interruttore acqua calda/caffè (2) su "acceso" (questa operazione si rende necessaria solo per il primo caffè).

L'acqua inizierà ad uscire.

5 Dopo aver erogato 150cc di acqua, riportare l'interruttore acqua calda/caffè (2) nella posizione "spento".

6 Dopo il riscaldamento, togliere il portafi ltro (9) e inserire la cialda; assicurarsi che la carta della cialda non fuoriesca dal portafi ltro.

7 Inserire il portafi ltro nella macchina con un movimento a

45° verso sinistra.

8 Ruotare quindi verso destra per bloccarlo in posizione. Il manico del portafiltro dovrà trovarsi in posizione perpendicolare alla macchina o leggermente spostato verso destra.

9 Disporre una tazza sotto il portafi ltro. Posizionare l'interruttore acqua calda/caffè (2) su "acceso". Il caffè inizierà ad uscire.

10 Quando la tazza sarà piena per 3/4, riportare l'interruttore caffè nella posizione "spento".

Togliere la tazza e servire.

11 Per preparare dell'altro caffè, togliere lentamente ed attentamente il portafi ltro muovendolo verso sinistra. Fare attenzione a non scottarsi con l'acqua rimasta sui fondi di caffè. Un po' d'acqua continuerà a sgocciolare una volta rimosso il portafi ltro.

Questo è dovuto alla pressione dell'acqua nel sistema. Togliere i fondi dal fi Itro. Per preparare dell'altro caffè, ripetere le fasi da 6 a 10.

Nota importante: I Filtri devono essere mantenuti puliti per garantire un perfetto risultato. Lavare giornalmente a fi ne utilizzo.

Nel caso in cui si notasse un malfunzionamento nell'erogazione del caffè, lasciare i Filtri in un contenitore metallico con acqua in ebollizione per 10 minuti; successivamente sciacquarli con acqua corrente ed effettuare una nuova erogazione.

Per una migliore pulizia dei fi ltri, consigliamo l'acquisto delle pastiglie per la pulizia appositamente realizzate per mantenere in perfetta effi cienza la vostra macchina.

Come preparare un buon cappuccino:

Prima di iniziare a preparare il cappuccino, assicurarsi di avere tutto il necessario a portata di mano fra cui il bricco (o tazza) riempito a metà con latte freddo e tazze da caffelatte.

Emulsionare il latte

La densità del latte emulsionato dipenderà dal contenuto di grassi del latte. Il tromboncino (8) (o il cappuccinatore pos.24) produrrà tutta l'emulsione necessaria senza portare il latte ad ebollizione.

Con due o tre prove ed un po' di impegno diventerete esperti nella preparazione del cappuccino. Spostare leggermente verso l'esterno il tromboncino del vapore (o il montalatte) in modo da inserire il bricco senza urtare la base della macchina espresso.

Versione con tromboncino:

Il vapore può essere utilizzato per montare il latte per il cappuccino ma anche per il riscaldamento delle bevande.

Attenzione! Pericolo di scottature!

All'inizio dell'erogazione possono verifi carsi brevi spruzzi di acqua calda. Il erogazione può raggiungere temperature elevate: evitare di toccarlo direttamente con le mani.

1 Preparare l'espresso in tazze grandi come già specifi ca-to.
2. Con la macchina pronta per erogare caffè, dirigere il tubo vapore sopra la bacinella (12), aprire la manopola rubinetto "Acqua calda/vapore" (7) per qualche istante, in modo da far uscire l'acqua residua dal tubo vapore.
3 Chiudere la manopola rubinetto vapore/acqua calda (7).
4 Posizionare l'interruttore vapore (4) su "acceso".
5 Dopo 15-20 secondi e quando la spia di raggiungimento della temperatura corretta (5) si accenderà, collocare il bricco riempito a metà con latte freddo sotto il trombon-cino del vapore. Vedi Fig.03
6 Ruotare lentamente la manopola del rubinetto di erogazione vapore (7) in senso orario per far fuoriuscire il vapore.

IMPORTANTE La pressione del vapore aumenterà col ruotare della manopola.

N.B.: Si consiglia un'erogazione massima di 60 secondi.

7 Ruotare il bricco con movimento circolare facendo attenzione che l'estremità dell'ugello vapore sia appena immersa nel latte quando inizierà a formarsi l'emulsione. Non portare il latte ad ebollizione.
8 Una volta ottenuta l'emulsione desiderata, ruotare in senso antiorario la manopola vapore per interrompere l'erogazione del vapore e togliere il bricco. Posizionare l'interruttore vapore (4) su "spento".
9 Versare il latte emulsionato nel caffè. Guarnire con cannella, cacao, noce moscata. Servire.
10 N.B.: per preparare subito dell'altro caffè, riempire la caldaia con acqua per portarla alla temperatura corretta. In caso contrario, il caffè potrebbe sapere di bruciato.

Attenzione! Se viene erogato il caffè senza aver abbassato la temperatura mediante l'erogazione di acqua c'è il pericolo di scottature!

Collocare una tazza vuota sulla griglia. Non inserire il di portafi Itro. Posizionare l'interruttore acqua calda/caffè (2) su "acceso" facendo riempire la tazza di acqua.

Portare l'interruttore caffè nella posizione "spento". Potrete preparare ora dell'altro caffè.

Come preparare l'acqua calda

1 Seguire la procedura descritta nel capitolo "Preparazione".
2 Posizionare l'interruttore principale (1) su "acceso".
3 Attendere 6 minuti per consentire alla macchina espresso di raggiungere la temperatura corretta.
4 Collocare un bricco sotto l'ugello vapore (8).
5 Ruotare lentamente la manopola vapore (7) in senso orario e posizionare gli interruttori acqua calda/caffè (2) e l'interruttore vapore (4) su "acceso" per consentire l'erogazione di acqua calda.

N.B.: Si consiglia un'erogazione massima di 60 secondi.

ITALIANO

6 Una volta ottenuta la quantità di acqua calda desiderata, ruotare la manopola vapore in senso antiorario e posizionare gli interruttori acqua calda/caffè (2) e l'interruttore vapore (4) su "spento" per interrompere l'erogazione. Rimuovere quindi il bricco.

7 N.B.: Qualora si desidera procedere alla preparazione del caffè subito dopo l'erogazione di acqua calda, portare la temperatura della caldaia della macchina alla temperatura corretta per la preparazione del caffè. Si eviterà in tal modo che il caffè presenti uno sgradevole gusto di "bruciato". Collocare una tazza vuota sulla griglia. Non inserire il portafi ltro. Posizionare l'interruttore acqua calda/caffè (2) su "acceso" facendo riempire la tazza di acqua.

Portare l'interruttore caffè nella posizione "spento". Potrete preparare ora dell'altro caffè.

Istruzioni per la pulizia:

1 IMPORTANTE: Pulire l'ugello del vapore dopo averlo immerso nel latte per evitare di otturare l'ugello ed il foro di presa d'aria e per non fare indurire i depositi di latte esterni.

Per facilitare l'operazione di pulizia, come indicato alla voce "DESCRIZIONE" la parte esterna dell'ugello è facilmente rimovibile tirandola verso il basso.

Utilizzare un panno umido per pulire l'estremità dell'ugello e aprire la valvola di erogazione vapore.

Lasciare fuoriuscire il vapore per uno o due secondi per liberare l'ugello.

Pulire l'esterno dell'ugello del vapore. Se necessario

utilizzare un ago per pulire il foro del getto del vapore.

2 Pulire il portafi Itro ed il fi Itro con acqua tiepida e con regolarità.

3 Pulire il corpo macchina con un panno umido.

4 Estrarre la bacinella e la griglia (12, 23) e lavarle con acqua. Non usare abrasivi.

5 Pulire la guarnizione (15) all'interno del gruppo di erogazione caffè (14). Mantenerla pulita.

6 Svitare e pulire periodicamente, a seconda della frequenza d'uso, la doccetta (17).

7 Se la macchina non viene utilizzata per lunghi periodi, scaricare l'acqua nella caldaia ruotando in senso orario la manopola vapore (25), posizionando su "acceso" l'interruttore acqua calda/caffè e l'interruttore vapore. Far uscire dal tromboncino una quantità d'acqua pari a due tazze da cappuccino. Chiudere la manopola vapore (25) e posizionare su "spento" l'interruttore acqua calda/caffè e l'interruttore vapore. Spegnere la macchina.

Non azionare mai la pompa senza acqua.

8 N.B.: E' normale che una macchina espresso emetta vapore o sgoccioli acqua di tanto in tanto dato che la pressione dell'acqua stessa cambia durante l'uso.

Non dimenticare di svuotare la bacinella (12).

Decalcificazione

La formazione di calcare è una conseguenza naturale dell'uso dell'apparecchio. La decalcifi cazione è necessaria ogni 1-2 mesi di utilizzo della macchina e/o quando si osserva una riduzione di portata dell'acqua. Usare esclusivamente il prodotto decalcifi cante GAGGIA.

NOTA: Quanto indicato nel manuale di uso e manutenzione ha priorità rispetto alle indicazioni riportate su accessori

e/o materiali d'uso venduti separatamente, laddove sussista un confl itto.

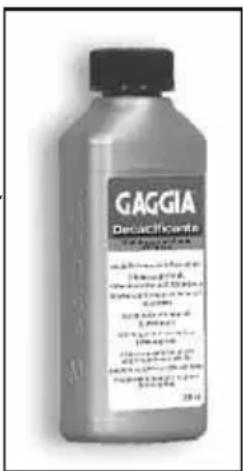

NOTA: Usare solamente il prodotto decalcifi cante GAGGIA. E' stato formulato specifi catamente per mantenere al meglio la performance e la funzionalità della macchina per tutta la sua vita, nonchè per evitare, se correttamente usato, ogni alterazione del prodotto

erogato. La soluzione decalcifi cante deve essere smaltita secondo quanto previsto dal costruttore e/o dalle norme vigenti nel Paese d'utilizzo.

NOTA: Non bere la soluzione decalcifi cante e i prodotti erogati fi no al completamento del ciclo. Non utilizzare in nessun caso l'aceto come decalcifi cante.

1 Inserire dal basso il portafi ltro nel gruppo erogazione (14) e ruotarlo da sinistra verso destra fi bloccaggio.
2 Rimuovere e svuotare il serbatoio dell'acqua.
3 (Fig.02) - Versare METÀ del contenuto della bottiglia di decalcifi cante concentrato GAGGIA nel serbatoio dell'acqua dell'apparecchio e riempire con acqua fresca potabile fi no al livello MAX.
4 Rimuovere il pannarello (o cappuccinatore) eventualmente installato sul tubo vapore.
5 Accendere la macchina premendo l'interruttore ON/OFF (1).

(Fig.03) - Prelevare (come descritto nel capitolo “Come preparare l’acqua calda” del manuale), dal tubo vapore/acqua calda, 2 tazze (circa 150 ml. ciascuna) di acqua; dopodichè spegnere la macchina tramite l’interruttore ON/OFF (1).

6 Lasciare agire il decalcifi cante circa 15-20 minuti con la macchina spenta.
7 Accendere la macchina premendo l'interruttore ON/OFF (1).

(Fig.03) - Prelevare (come descritto nel capitolo "Come preparare l'acqua calda" del manuale) dal tubo vapore/acqua calda 2 tazze (circa 150 ml ciascuna) di acqua. Successivamente spegnere la macchina tramite l'interruttore ON/OFF (1) e lasciarla spenta per 3 minuti.

8 Ripetere le operazioni descritte al punto 7 fino al completo svuotamento del serbatoio dell'acqua.
9 (Fig.02) - Risciacquare il serbatoio e riempirlo con acqua fresca potabile.
10 (Fig.03) - Sistemare un contenitore sotto al tubo vapore (pannarello). Aprire lentamente la manopola del rubinetto (7) ruotandola in senso orario. Premere l'interruttore acqua calda /caffè (2) e l'interruttore vapore (4).

11 Erogare tutto il contenuto del serbatoio dell'acqua dal tubo vapore/acqua calda. Per terminare l'erogazione premere nuovamente l'interruttore acqua calda /caffè (2) e l'interruttore vapore (4) poi chiudere la manopola del rubinetto (7) ruotandolo in senso antiorario.
12 (Fig.02) - Riempire il serbatoio con acqua fresca potabile.
13 Inserire un contenitore adeguato sotto al portafi ltro.
14 Premere il tasto caffè (2) ed erogare tutta l'acqua presen- no a sup re nel serbatoio. Terminata l'acqua, fermare l'erogazione premendo nuovamente il tasto caffè (2). Al termine svuotare il contenitore.
15 Rimuovere il portafi Itro dal gruppo ruotandolo da destra verso sinistra e sciacquarlo con acqua fresca portabile.
16 Ripetere un'altra volta le operazioni dal punto (9) per un totale di 4 serbatoi. Dopo la macchina è pronta per l'utilizzo.

Il ciclo di decalcifi cazione è così concluso.

(Fig.03) - Riempire nuovamente il serbatoio con acqua fresca. Se necessario effettuare il caricamento del circuito come descritto nel par. "Messa in servizio" del manuale.

Al termine, rimontare sul tubo vapore il pannarello (o cappuccinatore) che vi era installato precedentemente.

In caso di malfunzionamento

Problema:	Controllare :
Mancata erogazione di caffè. Che vi sia acqua nel serbatoio.Che il fi ltro non sia otturato perché la miscela è troppo fi ne o il caffè troppo pressato.Che la doccetta sia pulita.
L'erogazione del caffè è troppo rapida.	Che il caffè non sia stato macinato troppo grossolanamente.Che il caffè sia stato premuto con il pressino.
La pompa fa troppo rumore. Che ci sia acqua nel serbatoio.Che la pompa sia innescata.Che il caffè non sia stato macinato troppo grossolanamente.
Eccessiva perdita di acqua dal portafi ltro.	Che il portafi ltro sia stato inserito correttamente.Che la guarnizione non sia sporca o consumata.Che non vi siano residui di caffè sul bordo del portafi ltro.
L'espresso ha poca "crema".	Che il caffè non sia stato macinato troppo grossolanamente.Che il caffè sia stato premuto con il pressino.Che il caffè non sia troppo vecchio o secco.
Il caffè è troppo freddo. Che la macchina sia stata riscaldata (6 min.).Che il caffè non sia stato macinato troppo grossolanamente.Che il caffè è stato erogato in tazze fredde. Si consiglia di erogare il caffè sempre in tazzine calde.
Il latte non viene emulsionato suffi cientemente.	Che l'ugello vapore e/o foro di presa d'aria non siano otturati.Che il latte non sia troppo caldo.

Preparing cappuccino:

Il vapore può essere utilizzato per montare il latte per il cappuccino ma anche per il riscaldamento delle bevande.

Ai sensi dell'art. 13 del Decreto Legislativo 25 luglio 2005, n. 151"Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifi uti"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fi ne della propria vita utile deve essere raccolto separatamente dagli altri rifi uti.

L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fi ne vita agli idonei centri di raccolta differenziata dei rifi uti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.

GAGGIA S.p.a. si riserva il diritto di apportare tutte le modifi che ritenute necessarie.
