| Tipo di prodotto | Orologio da polso |
| Marca | Patek Philippe |
| Modello | Calatrava |
| Dimensioni della cassa | Diametro 37 mm, spessore 9 mm |
| Peso | Circa 70 g (con cinturino in pelle) |
| Materiale della cassa | Acciaio inossidabile o oro 18 carati |
| Movimento | Meccanico a carica automatica |
| Riserva di carica | Circa 45 ore |
| Funzioni | Ore, minuti, secondi, data |
| Impermeabilità | 30 metri (3 ATM) |
| Vetro | Zaffiro antiriflesso |
| Cinturino | Pelle di alligatore con fibbia ad ardiglione |
| Alimentazione | Automatica dal movimento del polso |
| Manutenzione e pulizia | Pulire con un panno morbido e asciutto. Evitare acqua e prodotti chimici. |
| Sicurezza | Non esporre a campi magnetici forti o urti violenti. |
| Ricambi e riparabilità | Servizio autorizzato Patek Philippe consigliato. Ricambi disponibili tramite il produttore. |
Domande frequenti - Calatrava Patek Philippe
Domande degli utenti su Calatrava Patek Philippe
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Orologio in formato PDF gratuitamente! Trova il tuo manuale Calatrava - Patek Philippe e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Calatrava del marchio Patek Philippe.
MANUALE UTENTE Calatrava Patek Philippe

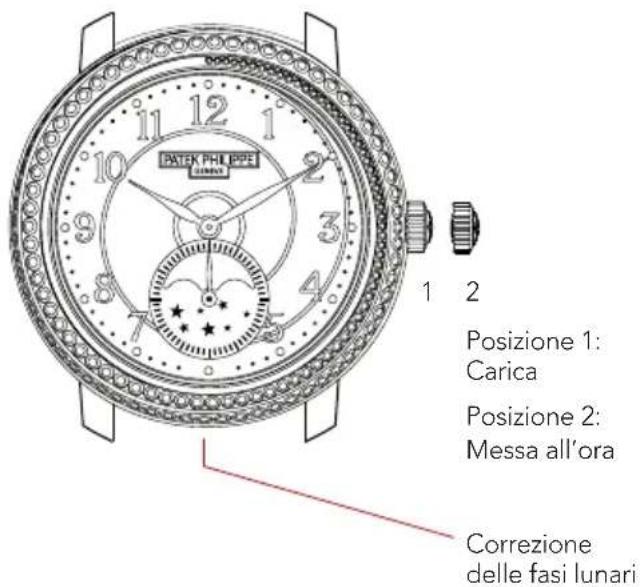

La carica (posizione 1) e la messa all'ora (posizione 2) si effettuano mediante la corona di carica.
Corona spinta : carica del movimento. È consigliabile caricare l'orologio ogni giorno alla stessa ora, preferibilmente al mattino, e non con l'orologio al polso, per non esercitare pressioni laterali sulla corona che, a lungo andare, rischierebbero di danneggiare il canotto dell'albero di carica.
MESSA ALL'ORA
L'ora si regola tirando delicatamente fuori al massimo la corona di carica e spostando le lancette in un senso o nell'altro. Una volta regolata l'ora non dimenticatevi di spingere di nuovo la corona contro la cassa.
Attenzione: è preferibile effettuare la messa all'ora con l'orologio non al polso per evitare pressioni laterali sul canotto della corona. Vi raccomandiamo di utilizzare solo due dita facendo leva sull'unghia per estrarre la corona.
Non tirate mai la corona in un ambiente umido o in acqua. L'impermeabilità del vostro orologio è garantita soltanto a corona spinta contro la cassa.
REGOLAZIONE DELLE FASI LUNARI
Prima di procedere alla regolazione delle fasi lunari, bisogna assicurarsi che l'orologio sia carico e sull'ora giusta.
Si consiglia di regolare le fasi lunari tra le ore 8 e le ore 4 (del mattino o del pomeriggio). Durante le altre ore, il meccanismo che comanda l'avanzamento automatico delle fasi lunari potrebbe essere in funzione e ostacolare il corretto funzionamento del sistema di regolazione, senza peraltro danneggiare il meccanismo.
Nota: Il correttore delle fasi lunari della referenza 7121 è situato a ore 8 e non a ore 6.
Premendo fino in fondo il pulsante posizionato a ore 6 si fanno avanzare le fasi lunari di 24 ore, oppure si possono fare avanzare di 12 ore rila- sciando il pulsante a metà corsa.
Si cominci a fare avanzare il disco lunare fino a che nella finestrella appare la luna piena. Si consulti allora l'opuscolo « Full Moon Calendar » oppure un lunario per conoscere la data dell'ultimo plenilunio. Si ottiene la fase esatta premendo fino in fondo il pulsante tante volte quanti sono i giorni trascorsi dall'ultimo plenilunio.
Si può anche trovare la posizione esatta della luna in un determinato giorno consultando il sito www.patek.com, e selezionando:» Collezione» Movimenti – Complicazioni» Indicazione delle fasi lunari.
Attenzione: Per azionare i bottoni correttori, utilizzate sempre lo stilo fornito con l'orologio. Qualsiasi altro strumento rischia di danneggiare il vostro segnatempo.
MANUTENZIONE
REVISIONE
CERTIFICATO D'ORIGINE
Il vostro orologio Patek Philippe è accompagnato da un Certificato d'Origine che comprende, in particolare, il numero del movimento e della cassa. Questo documento deve essere datato e firmato dal concessionario ufficiale Patek Philippe e deve essere obbligatoriamente completato col vostro nome. Esso attesta l'autenticità dell'orologio e funge da garanzia internazionale, valido per due anni dalla data d'acquisto. I numeri individuali di cassa e movimento di ogni orologio sono archiviati nei registri di fabbricazione della manifattura. Sulla base di queste informazioni, vi potrete iscrivere al « Registro dei Proprietari Patek Philippe » e ricevere in omaggio la Rivista Internazionale Patek Philippe.
SIGILLO PATEK PHILIPPE
Marchio globale di qualità, il Sigillo Patek Philippe si applica all'orologio finito nel suo insieme, comprende il movimento, la cassa, il quadrante, le lancette, i pulsanti, i cinturini o bracciali, i fermagli, e tutti gli altri elementi che concorrono al buon funzionamento o all'estetica di un segnatempo. Poiché il Sigillo copre complessivamente tutti gli aspetti tecnici, funzionali ed estetici, esso non soltanto garantisce la lavorazione a regola d'arte dell'orologio, ma anche la sua precisione, la sua affidabilità, nonché la qualità del servizio. Esso riassume tutti i savoir-faire ed i segni distintivi legati alla creazione, alla fabbricazione ed alla manutenzione a lungo termine di un segnatempo d'eccezione.
CONTROLLI
I movimenti e gli orologi finiti vengono sottoposti ad una serie di test tecnici ed estetici relativi alla precisione, alla riserva di carica, all'affidabilità, all'impermeabilità e all'estetica. Il vostro orologio a carica manuale, una volta assemblato, avrà funzionato in media 14 giorni prima di lasciare la manifattura, per corrispondere perfettamente alle esigenze ultrarigorose del Sigillo Patek Philippe.
PRECISIONE
La precisione di marcia degli orologi Patek Philippe viene controllata in diversi stadi di fabbricazione prima sui movimenti a sé stanti, poi dopo l'incasso. Il controllo finale della precisione viene effettuato su di un simulatore di portata al polso e deve rispondere ai seguenti capitolati di precisione Patek Philippe :
Per i calibri di diametro uguale o superiore a 20 mm, la precisione di marcia deve essere compresa nell'arco di [-3; +2] secondi ogni 24 ore.
Per i calibri di diametro inferiore a 20 mm, la precisione di marcia deve essere compresa nell'arco di [-5; +4] secondi ogni 24 ore.
La precisione dell'orologio si misura sulla sua regolarità. Un movimento che avanza o ritarda è esatto se l'avanzo o il ritardo giornaliero è costante. Questo scarto può venire facilmente corretto. L'ultimo test che dovrà passare il vostro orologio sarà quello del funzionamento al vostro polso. La natura del vostro temperamento o delle vostre attività può causare leggere irregolarità. D'altra parte, anche le variazioni di posizione, di temperatura o di pressione, i campi magnetici (come quelli generati dalla maggior parte degli apparecchi elettronici, di sicurezza o elettrodomestici), le vibrazioni e molti altri fattori possono influire sulla precisione.
Nel caso si verificassero disturbi di questa natura, non esitate ad affidare il vostro orologio ad un concessionario ufficiale Patek Philippe o ad un Centro di Assistenza autorizzato, perché farà il necessario per regolarlo secondo le vostre esigenze.
IMPERMEABILITÀ
Il vostro orologio è dotato di guarnizioni e chi- sure costruite per preservare il movimento dalla polvere, dall'umidità e da ogni rischio di deterio- ramento in caso di immersione. Vi consigliamo tuttavia di evitare che entri in contatto con l'acqua se il vostro orologio ha un cinturino in pelle.
REVISIONE
Vi raccomandiamo di far revisionare il vostro orologio almeno una volta ogni tre/ cinque anni. Sarà sufficiente portarlo (o eventualmente inviarlo) a un concessionario o a un Centro Assistenza autorizzato Patek Philippe Sarete così sicuri che sarà affidato ad un orologiaio qualificato Patek Philippe, a Ginevra, o presso un Centro Assistenza autorizzato in tutto il mondo.
L'orologiaio smonterà completamente il movimento, pulirà tutti i suoi componenti, lo verificherà e lo lubrificherà durante il montaggio. Dopo aver controllato il buon funzionamento dell'orologio e proceduto, se necessario, a regolarne lo scappamento, lo tratterrà ancora per altre due settimane per regolarne la marcia. Il servizio potrà durare complessivamente qualche settimana – il periodo necessario per poter realizzare l'insieme delle prove e dei controlli prescritti per rispondere alle norme di qualità Patek Philippe.
Per qualsiasi informazione sulla manutenzione del vostro orologio, o per avere l'indirizzo del Centro di Assistenza autorizzato Patek Philippe a voi più vicino, vogliate contattare il nostro Servizio Internazionale Clienti a Ginevra, oppure consultare il nostro sito Internet www.patek.com.
Il più piccolo movimento meccanico di Patek Philippe, concepito espressamente per gli orologi da donna.
DIAMETRO 16,3 mm
SPESSORE 2,5 mm
NUMERO DI COMPONENTI 101
NUMERO DI RUBINI 18
RISERVA DI CARICA Min. 38 ore
BILANCIERE Anulare
FREQUENZA 28800 alternanze/ora (4 Hz)
SPIRALE Piana
SEGNO DISTINTIVO Sigillo Patek Philippe
INDICAZIONI SUL QUADRANTE Ore e minuti

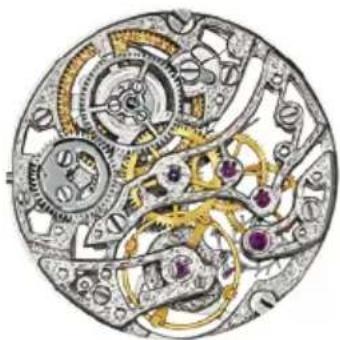

Il calibro 177 SQU scheletrato è uno dei movimenti meccanici per orologi più sottili e più raffinati che siano oggi in produzione. Il lavoro di traforo e smusso è interamente rifinito a mano.
DIAMETRO 20,8 mm
SPESSORE 1,77 mm
NUMERO DI COMPONENTI 112
NUMERO DI RUBINI 18
RISERVA DI CARICA Min. 43 ore
BILANCIERE Gyromax®
FREQUENZA 21 600 alternanze/ora (3 Hz)
SPIRALE Piana
INDICAZIONI SUL QUADRANTE Ore e minuti

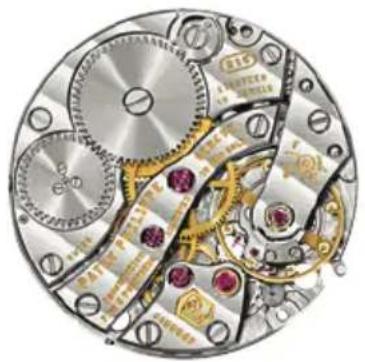

Montato sulla maggior parte degli orologi da polso a carica manuale da uomo, il calibro 215 ha largamente contribuito alla reputazione di durata, di affidabilità e di precisione di cui godono gli orologi Patek Philippe.
DIAMETRO 21,9 mm
SPESSORE 2,55 mm
NUMERO DI COMPONENTI 130
NUMERO DI RUBINI 18
RISERVA DI CARICA Min. 44 ore
BILANCIERE Gyromax®
FREQUENZA 28 800 alternanze/ora (4 Hz)
SPIRALE Spiromax®
SEGNO DISTINTIVO Sigillo Patek Philippe
INDICAZIONI SUL QUADRANTE 215 Ore e minuti
215 PS Ore, minuti e piccoli
secondi a ore 6

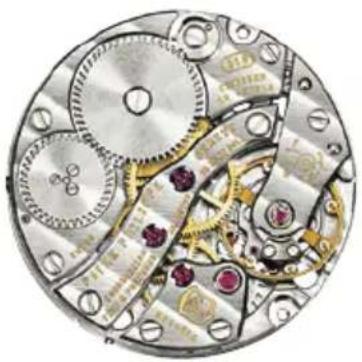

Ultimo nato della famiglia 215, il calibro 215 PS LU garantisce un'indicazione delle fasi lunari di estrema precisione.
| DIAMETRO 21,9 mm | |
| SPESSORE 3 mm | |
| NUMERO DI COMPONENTI | 157 |
| NUMERO DI RUBINI | 18 |
| RISERVA DI CARICA Min. 39 ore - max. 44 ore | |
| BILANCIERE | Gyromax® |
| FREQUENZA | 28800 alternanze / ora (4 Hz) |
| SPIRALE | Spiromax® |
| SEGNO DISTINTIVO Sigillo Patek Philippe | |
| INDICAZIONI SUL QUADRANTE Ore, minuti e fasi lunari e secondi a ore 6 | |

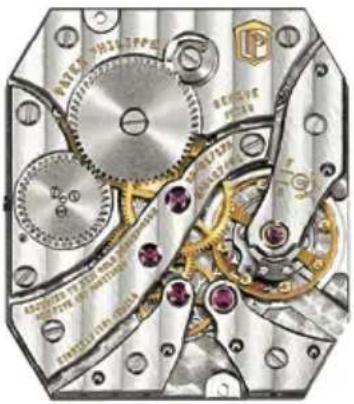

L'architettura del movimento meccanico rettangolare Patek Philippe calibro 25-21 REC a carica manuale segue essenzialmente le prescrizioni tecniche ed estetiche del Chronometro Gondolo, un capolavoro di bellezza dei primi anni del 20º secolo.
DIMENSIONI 25×21,9 mm
SPESSORE 2,57 mm
NUMERO DI COMPONENTI 142
NUMERO DI RUBINI 18
RISERVA DI CARICA Min. 44 ore
BILANCIERE Gyromax®
FREQUENZA 28800 alternanze/ ora (4 Hz)
SPIRALE Piana
SEGNO DISTINTIVO Sigillo Patek Philippe
INDICAZIONI SUL QUADRANTE 25-21 REC Ore e minuti
25-21 REC PS Ore, minuti,
piccoli secondi a ore 6
RISERVA DI CARICA Min. 50 ore
BILANCIERE A viti
FREQUENZA 18 000 alternanze/ora (2,5 Hz)
SPIRALE Breguet
SEGNO DISTINTIVO Sigillo Patek Philippe
INDICAZIONI SUL QUADRANTE Ore, minuti e piccoli secondi a ore 6
RISERVA DI CARICA Min. 36 ore
BILANCIERE A viti
FREQUENZA 18.000 alternanze/ora (2,5 Hz)
SPIRALE Breguet
SEGNO DISTINTIVO Sigillo Patek Philippe
INDICAZIONI SUL QUADRANTE Ore, minuti, piccoli secondi a ore 6, riserva di carica a ore 12
MOVIMIENTOS DE CUERDA MANUAL
16-250
177 SQU
215
215 PS
215 PS LU
25-21 REC
25-21 REC PS
17" SAV PS
17" SAV PS IRM
17" LEP PS IRM
17" LEP PS
