MANUALE UTENTE IN CB 31 AA FR INDESIT

Istruzioni per l’uso

COMBINATO FRIGORIFERO/CONGELATORE Sommario Istruzioni per l’uso, 1 Assistenza, 3 Descrizione dell’apparecchio, 6 Installazione, 11 Avvio e utilizzo, 11 Manutenzione e cura, 12 Precauzioni e consigli, 13 Anomalie e rimedi, 14

Comunicare: • il tipo di anomalia • il modello della macchina (Mod.) • il numero di serie (S/N) Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra.

Communicating: • type of malfunction • appliance model (Mod.) • serial number (S/N) This information can be found on the data plate located on the bottom left side of the refrigerator compartment.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l’installazione di pezzi di ricambio non originali.

Never call on unauthorized technicians and always refuse spare parts which are not originals.

Prima di contattare l’Assistenza: • Verificare se l’anomalia può essere risolta autonomamente (vedi Anomalie e Rimedi). • In caso negativo, contattare il Numero Unico Nazionale 199.199.199.

Before calling for Assistance: • Check if the malfunction can be solved on your own (see Troubleshooting). • If after all the checks, the appliance still does not operate or the problem persists, call the nearest Service Centre

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.indesit.com.

- modello - model - modèle - modell - model - modelo - modelo - model - model

Le istruzioni sull’uso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dell’apparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.

The instructions contained in this manual are applicable to different model refrigerators. The diagrams may not directly represent the appliance purchased. For more complex features, consult the following pages.

1 Vano CONSERVAZIONE * 2 Vano CONGELAMENTO e CONSERVAZIONE 3 Cassetto FRUTTA e VERDURA * 4 Contenitore FOOD CARE ZONE per CARNI e PESCI * 5 WINE RACK* 6 RIPIANO * 7 LAMPADINA (vedi Manutenzione) * 8 Balconcino estraibile PORTAOGGETTI * 9 Balconcino BOTTIGLIE 10 FRESH BOX * 11 ACTIVE OXYGEN * 12 AIR * 13 Manopola REGOLAZIONE DELLA TEMPERATURA. 14 SUPER FREEZE *

1 STORAGE compartment * 2 FREEZER and STORAGE compartment 3 FRUIT and VEGETABLE bin * 4 FOOD CARE ZONE for MEAT and CHEESE * 5 WINE RACK * 6 SHELVES * 7 LAMP (see Maintenance) * 8 Removable multipurpose SHELVES * 9 BOTTLE shelf 10 FRESH BOX * 11 ACTIVE OXYGEN * 12 AIR * 13 TEMPERATURE REGULATING Knob 14 SUPER FREEZE *

* Variabili per numero e/o per posizione, presente solo in alcuni modelli.

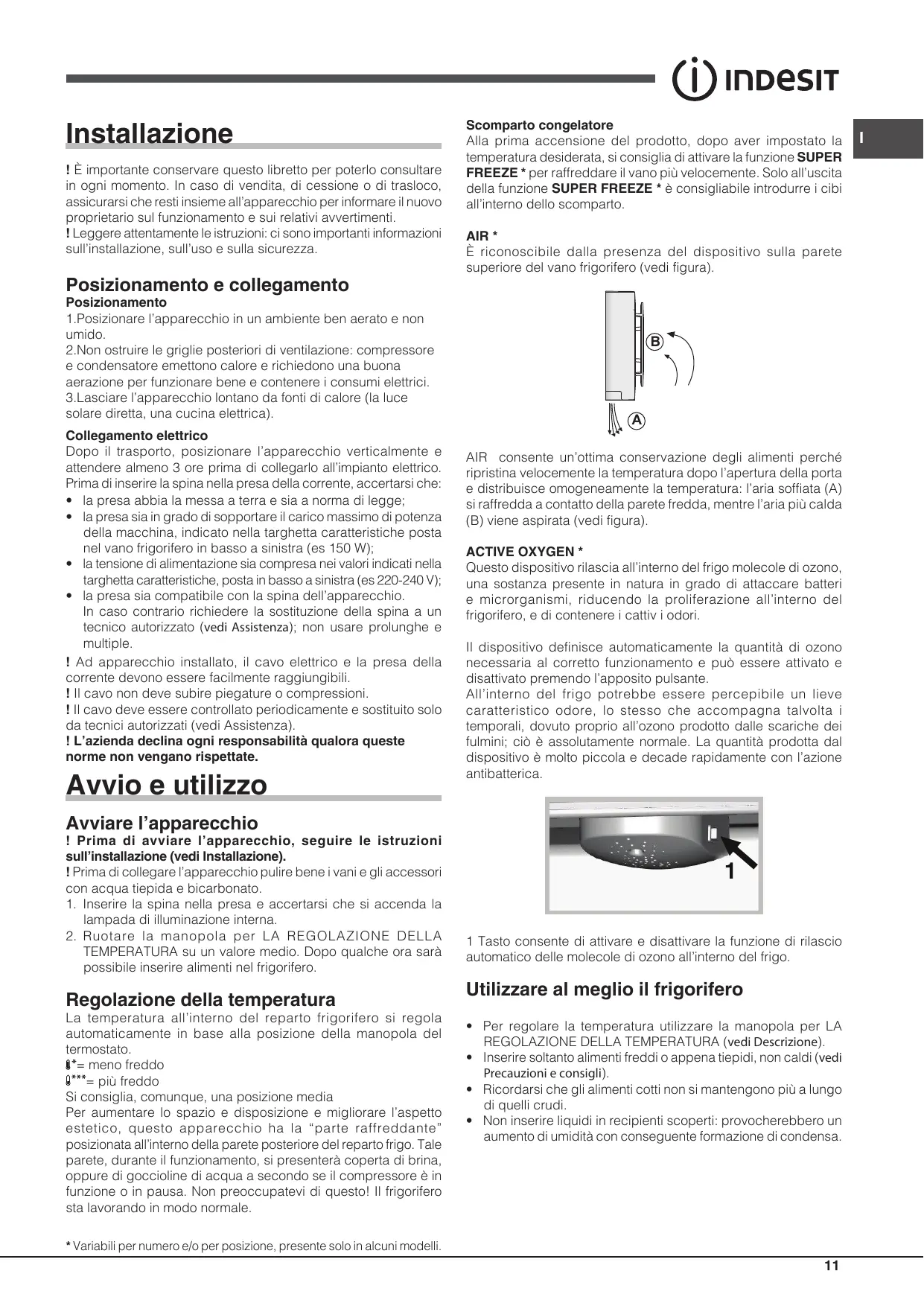

Installazione ! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

Posizionamento e collegamento

Posizionamento 1.Posizionare l’apparecchio in un ambiente ben aerato e non umido. 2.Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contenere i consumi elettrici. 3.Lasciare l’apparecchio lontano da fonti di calore (la luce solare diretta, una cucina elettrica). Collegamento elettrico Dopo il trasporto, posizionare l’apparecchio verticalmente e attendere almeno 3 ore prima di collegarlo all’impianto elettrico. Prima di inserire la spina nella presa della corrente, accertarsi che: • la presa abbia la messa a terra e sia a norma di legge; • la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche posta nel vano frigorifero in basso a sinistra (es 150 W); • la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche, posta in basso a sinistra (es 220-240 V); • la presa sia compatibile con la spina dell’apparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe e multiple. ! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. ! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). ! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Scomparto congelatore Alla prima accensione del prodotto, dopo aver impostato la temperatura desiderata, si consiglia di attivare la funzione SUPER FREEZE * per raffreddare il vano più velocemente. Solo all’uscita della funzione SUPER FREEZE * è consigliabile introdurre i cibi all’interno dello scomparto. AIR * È riconoscibile dalla presenza del dispositivo sulla parete superiore del vano frigorifero (vedi figura).

B A AIR consente un’ottima conservazione degli alimenti perché ripristina velocemente la temperatura dopo l’apertura della porta e distribuisce omogeneamente la temperatura: l’aria soffiata (A) si raffredda a contatto della parete fredda, mentre l’aria più calda (B) viene aspirata (vedi figura). ACTIVE OXYGEN * Questo dispositivo rilascia all’interno del frigo molecole di ozono, una sostanza presente in natura in grado di attaccare batteri e microrganismi, riducendo la proliferazione all’interno del frigorifero, e di contenere i cattiv i odori. Il dispositivo definisce automaticamente la quantità di ozono necessaria al corretto funzionamento e può essere attivato e disattivato premendo l’apposito pulsante. All’interno del frigo potrebbe essere percepibile un lieve caratteristico odore, lo stesso che accompagna talvolta i temporali, dovuto proprio all’ozono prodotto dalle scariche dei fulmini; ciò è assolutamente normale. La quantità prodotta dal dispositivo è molto piccola e decade rapidamente con l’azione antibatterica.

Avviare l’apparecchio

! Prima di avviare l’apparecchio, seguire le istruzioni sull’installazione (vedi Installazione). ! Prima di collegare l’apparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato. 1. Inserire la spina nella presa e accertarsi che si accenda la lampada di illuminazione interna. 2. Ruotare la manopola per LA REGOLAZIONE DELLA TEMPERATURA su un valore medio. Dopo qualche ora sarà possibile inserire alimenti nel frigorifero.

Regolazione della temperatura

La temperatura all’interno del reparto frigorifero si regola automaticamente in base alla posizione della manopola del termostato. = meno freddo = più freddo Si consiglia, comunque, una posizione media Per aumentare lo spazio e disposizione e migliorare l’aspetto estetico, questo apparecchio ha la “parte raffreddante” posizionata all’interno della parete posteriore del reparto frigo. Tale parete, durante il funzionamento, si presenterà coperta di brina, oppure di goccioline di acqua a secondo se il compressore è in funzione o in pausa. Non preoccupatevi di questo! Il frigorifero sta lavorando in modo normale.

1 1 Tasto consente di attivare e disattivare la funzione di rilascio automatico delle molecole di ozono all’interno del frigo.

Utilizzare al meglio il frigorifero • Per regolare la temperatura utilizzare la manopola per LA REGOLAZIONE DELLA TEMPERATURA (vedi Descrizione). • Inserire soltanto alimenti freddi o appena tiepidi, non caldi (vedi Precauzioni e consigli). • Ricordarsi che gli alimenti cotti non si mantengono più a lungo di quelli crudi. • Non inserire liquidi in recipienti scoperti: provocherebbero un aumento di umidità con conseguente formazione di condensa.

* Variabili per numero e/o per posizione, presente solo in alcuni modelli.

I I RIPIANI: pieni o a griglia. Sono estraibili e regolabili in altezza grazie alle apposite guide (vedi figura), per l’inserimento di contenitori o alimenti di notevole dimensione. Per regolare l’altezza non è necessario estrarre completamente il ripiano.

Utilizzare al meglio il congelatore

FOOD CARE ZONE * Zona dedicata alla conservazione di alimenti freschi quali carne e pesce. Grazie alla bassa temperatura all’interno dello scomparto, la Food Care Zone consente di allungare i tempi di conservazione fino ad una settimana.

! Durante il congelamento evitare di aprire la porta.

FRESH BOX * È il nuovo contenitore ideato per conservare a lungo vari alimenti (per esempio formaggi e salumi). Se non è necessario, può essere comodamente estratto dal vano frigo. Ove presente il dispositivo Portabottiglie è possibile guadagnare spazio interno apponendo direttamente la Fresh Box al suo interno. Indicatore TEMPERATURA*: per individuare la zona più fredda del frigorifero. 1. Controllare che sull’indicatore risulti ben evidente OK (vedi figura).

• Non ricongelare alimenti che stanno per scongelare o scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore). • Gli alimenti freschi da congelare non devono essere posti a contatto con quelli già congelati; vanno sistemati nel vano superiore CONGELAMENTO e CONSERVAZIONE dove la temperatura scende sotto i -18°C e garantisce una buona velocità di congelamento. • Non mettere nel congelatore bottiglie di vetro contenenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi. • La quantità massima giornaliera di alimenti da congelare è indicata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4).

! In caso di interruzione di corrente o di guasto, non aprire la porta del congelatore: in questo modo congelati e surgelati si conserveranno senza alterazioni per circa 9-14 ore. ! Al fine di ottenere un spazio maggiore nel reparto freezer potete togliere i cassetti dalle loro sedi (tranne quello più in basso e l’eventuale cassetto COOL CARE ZONE a temperatura variabile), sistemando gli alimenti direttamente sulle piastre evaporanti. SUPER FREEZE * Pulsante “Super Freeze” attiva il raffreddamento intensivo, che consente di raggiungere rapidamente la temperatura desiderata. Quando gli alimenti freschi sono congelati, passare nuovamente l’interruttore alla posizione OFF. ATTENZIONE: per risparmiare energia accertarsi di spegnere l’interruttore dopo 24 ore.

Manutenzione e cura Escludere la corrente elettrica

2. Se non compare la scritta OK significa che la temperatura è troppo elevata: regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta (più freddo) e attendere circa 10 h finché la temperatura si sia stabilizzata. 3. Controllare nuovamente l’indicatore: se necessario, procedere con una nuova regolazione. Se si sono introdotte grosse quantità di alimenti o si è aperta frequentemente la porta del frigorifero, è normale che l’indicatore non segni OK. Attendere almeno 10 h prima di regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta. LED * La nuova illuminazione a led, grazie alla potente luce diffusa, permette una chiara visione di ogni alimento senza alcuna zona d’ombra. Nel caso sia necessario sostituire i led, rivolgersi al servizio di Assistenza Tecnica.

Durante i lavori di pulizia e manutenzione è necessario isolare l’apparecchio dalla rete di alimentazione staccando la spina dalla presa. Non è sufficiente portare la manopola per la regolazione della temperatura sulla posizione OFF (apparecchio spento) per eliminare ogni contatto elettrico.

Pulire l’apparecchio

• Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca. • Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura. • Il retro dell’apparecchio tende a coprirsi di polvere, che può essere eliminata utilizzando con delicatezza, dopo aver spento l’apparecchio e staccato la presa di corrente, la bocchetta lunga dell’aspirapolvere, impostato su una potenza media.

Evitare muffe e cattivi odori

• L’apparecchio è fabbricato con materiali igienici che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie. • Nel caso si voglia spegnere l’apparecchio per un lungo periodo, pulire l’interno e lasciare le porte aperte

* Variabili per numero e/o per posizione, presente solo in alcuni modelli. 12

Sbrinare l’apparecchio

! Attenersi alle istruzioni sottostanti. Per sbrinare l’apparecchio non usare oggetti taglienti ed appuntiti che potrebbero danneggiare irreparabilmente il circuito refrigerante.

Sbrinare il vano frigorifero

Il frigorifero è dotato di sbrinamento automatico: l’acqua viene convogliata verso la parte posteriore da un apposito foro di scarico (vedi figura) dove il calore prodotto dal compressore la fa evaporare. L’unico intervento da fare periodicamente consiste nel pulire il foro di scarico affinché l’acqua possa

Precauzioni e consigli

! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni; - 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni. - 2002/96/CE.

Sbrinare il vano congelatore

Se lo strato di brina è superiore ai 5 mm è necessario effettuare lo sbrinamento manuale: 1. posizionare la manopola per LA REGOLAZIONE DELLA TEMPERATURA nella posizione OFF 2.Avvolgere surgelati e congelati in carta da giornale e metterli in un altro congelatore o in un luogo fresco. 3.Lasciare aperta la porta finché la brina non si sia sciolta completamente; facilitare l’operazione sistemando nel vano congelatore contenitori con acqua tiepida. 4.Pulire e asciugare con cura il vano congelatore prima di riaccendere l’apparecchio.

Sostituire la lampadina *

Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto. Accedere alla lampada togliendo la protezione come indicato in figura. Sostituirla con una di potenza analoga a quella indicata sulla protezione.

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione. • L’apparecchio deve essere usato per conservare e congelare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto. • L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali. • Non toccare l’apparecchio a piedi nudi o con le mani o i piedi bagnati o umidi. • Non toccare le parti interne raffreddanti: c’è pericolo di ustionarsi o ferirsi. • Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina. • È necessario staccare la spina dalla presa prima di effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare la manopola per LA REGOLAZIONE DELLA TEMPERATURA sulla posizione OFF(apparecchio spento) per eliminare ogni contatto elettrico. • In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. • Non utilizzare, all’interno degli scomparti conservatori di cibi congelati, utensili taglienti ed appuntiti o apparecchi elettrici se non sono del tipo raccomandato dal costruttore. • Non mettere in bocca cubetti appena estratti dal congelatore. • Questo apparecchio non è da intendersi adatto all’uso da parte di persone (incluso bambini) con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza e conoscenza, a meno che siano state supervisionate o istruite riguardo all’uso dell’apparecchio da una persona responsabile della loro sicurezza. I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l’apparecchio. • Gli imballaggi non sono giocattoli per bambini. • Non utilizzare, all’interno degli scomparti conservatori di cibi congelati, utensili taglienti ed appuntiti o apparecchi elettrici se non sono del tipo raccomandato dal costruttore. • Non mettere in bocca cubetti appena estratti dal congelatore. • Questo apparecchio non è da intendersi adatto all’uso da parte di persone (incluso bambini) con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza e conoscenza, a meno che siano state supervisionate o istruite riguardo all’uso dell’apparecchio da una persona responsabile della loro sicurezza. I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l’apparecchio. • Gli imballaggi non sono giocattoli per bambini.

I Risparmiare e rispettare l’ambiente

• Installare l’apparecchio in un ambiente fresco e ben aerato, proteggerlo dall’esposizione diretta ai raggi solari, non disporlo vicino a fonti di calore. • Per introdurre o estrarre gli alimenti, aprire le porte dell’apparecchio il più brevemente possibile. Ogni apertura delle porte causa un notevole dispendio di energia. • Non riempire con troppi alimenti l’apparecchio: per una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente. • Non introdurre alimenti caldi: alzerebbero la temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica. • Sbrinare l’apparecchio qualora si formasse del ghiaccio (vedi Manutenzione); uno spesso strato di ghiaccio rende più difficile la cessione di freddo agli alimenti e fa aumentare il consumo di energia.

Anomalie e rimedi Può accadere che l’apparecchio non funzioni. Prima di telefonare all’Assistenza (vedi Assistenza), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco. La lampada di illuminazione interna non si accende. • La spina non è inserita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non c’è corrente. Il frigorifero e il congelatore raffreddano poco. • Le porte non chiudono bene o le guarnizioni sono rovinate. • Le porte vengono aperte molto spesso. • La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta • Il frigorifero o il congelatore sono stati riempiti eccessivamente. • La temperatura ambiente di lavoro del prodotto è inferiore a 14°C. Nel frigorifero gli alimenti si gelano. • La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta. • Gli alimenti sono a contatto con la parete posteriore. La ventola AIR non gira • La porta del frigorifero è aperta • I sistema AIR si attiva automaticamente solo quando necessario per ripristinare le condizioni ottimali all’interno del vano frigorifero. Il motore funziona di continuo. • La porta non è ben chiusa o viene aperta di continuo. • La temperatura dell’ambiente esterno è molto alta. • Lo spessore della brina supera i 2-3 mm (vedi Manutenzione). L’apparecchio emette molto rumore. • L’apparecchio non è stato installato ben in piano (vedi Installazione). • L’apparecchio è stato installato tra mobili o oggetti che vibrano ed emettono rumori. • Il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo: non è un difetto, è normale. La temperatura di alcune parti esterne del frigorifero è elevata. • Le temperature elevate sono necessarie per evitare la formazioni di condensa in particolari zone del prodotto. Sul fondo del frigo c’è dell’acqua. • Il foro di scarico dell’acqua è otturato (vedi Manutenzione).
