MANUALE UTENTE PKO 270 B2 PARKSIDE

Indicazioni per l'uso e per la sicurezza Istruzioni per l'uso originali

CH

DE AT CH

Prima di leggere aprire la pagina con le immagini e prendere confidenza con le diverse funzioni dell'apparecchio.

IT/CH Indicazioni per l'uso e per la sicurezza Pagina 32

1 1 2 3 4 5 6 7 13 12 K 11 10 9 8 14 G H

2 16 17

3 15 20 19 18

4 10 11 22 22 23 24 15 8 16

5 10 11 23 22 22 24

① dichiara la seguente conformità secondo la direttiva UE e le norme per l'articolo

1. Introduzione .....34
2. Avvertenze di sicurezza ....34-36
3. Descrizione dell'apparecchio 36
4. Utilizzo proprio ....37
5. Caratteristiche tecniche ....37
6. Prima della messa in esercizio ....38
7. Montaggio e messa in esercizio ....38-39
8. Sostituzione del cavo di alimentazione ....39
9. Pulizia, manutenzione, conservazione, ordinazione di pezzi di ricambio e trasporto ....39-41
10. Smaltimento e riciclaggio ....41
11. Possibili cause di anomalie 42
12. Dichiarazione di conformità 43
13. Certificato di garanzia 44

La ristampa o l'ulteriore riproduzione, anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della ISC GmbH.

32

Salvo modifiche tecniche

Ulteriori avvertenze di sicurezza

Osservate le istruzioni per l'uso!

Indossate cuffie antirumore!

Fate attenzione alla tensione elettrica!

Fate attenzione alle parti molto calde!

Avvertimento! L'unità è telecomandata e può mettersi in moto senza avvertimento.

Attenzione! Non aprire il rubinetto/regolatore di pressione prima di aver collegato il tubo flessibile dell'aria.

IT/CH

1. Introduzione

Attenzione!

Nell'usare gli apparecchi si devono prendere diverse misure di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l'uso. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparecchio ad altre persone consegnate loro queste istruzioni per l'uso insieme all'apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

2. Avvertenze di sicurezza

⚠ AVVERTIMENTO

Leggete tutte le avvertenze di sicurezza e le istruzioni. Il mancato rispetto delle avvertenze di sicurezza e delle istruzioni può causare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

2.1 Avvertenze di sicurezza

Attenzione! Nell'usare questo compressore si devono osservare le seguenti misure fondamentali di sicurezza per proteggersi da scosse elettriche e dal pericolo di lesioni e di ustioni. Leggete ed osservate queste avvertenze prima di usare l'apparecchio.

■ Tenete in ordine la vostra zona di lavoro Il disordine nella zona di lavoro può essere la causa di infortuni.
■ Tenete conto degli influssi ambientali Non esponete il compressore alla pioggia. Non usate il compressore in ambiente umido o bagnato. Pericolo a causa di scosse elettriche! Accertatevi che ci sia una buona illuminazione. Non usate il compressore nelle vicinanze di liquidi o gas infiammabili. Pericolo di esplosione!

■ Proteggetevi dalle scosse elettriche

Evitate di toccare con parti del corpo elementi collegati a massa, per esempio tubi, caloriferi, fornelli o frigoriferi.

■ Tenete lontani i bambini!

Impedite alle altre persone di toccare il compressore o il cavo, tenetele lontane dalla vostra zona di lavoro.

■ Tenete il compressore in luogo sicuro

Il compressore che non viene utilizzato deve essere tenuto in un ambiente asciutto e chiuso, al di fuori della portata dei bambini.

■ Non sottoponete il compressore a sovraccarico.

Si lavora in modo migliore e più sicuro nel range di prestazioni indicato.

■ Portate indumenti di lavoro adatti

Non portate indumenti ampi o gioielli, perché potrebbero impigliarsi nelle parti mobili. Eseguendo lavori all'aperto si consiglia di portare guanti di gomma e scarpe che non scivolano. Se avete i capelli lunghi, raccoglieteli in una retina. Pericolo di lesioni!

■ Non usate il cavo per scopi diversi da quelli a cui è destinato

Non usate il cavo per tirare il compressore e non utilizzatelo per staccare la spina dalla presa di corrente. Tenete il cavo a riparo da calore, olio e spigoli vivi. Il cavo/la spina potrebbero venire danneggiati.

■ Tenete il compressore con cura

Tenete il compressore pulito per lavorare bene ed in modo sicuro. Seguite le regole di manutenzione. Controllate regolarmente la spina ed il cavo e fateli sostituire da un tecnico autorizzato se sono danneggiati. Controllate regolarmente il cavo di prolunga e sostituitelo se è danneggiato.

■ Staccate la spina dalla presa

In caso di mancato utilizzo e prima della manutenzione.

■ Evitate che l'utensile venga avviato inavvertitamente

Accertatevi che l'interruttore sia disinserito quando l'apparecchio viene collegato alla rete elettrica.

■ Cavo di prolunga all'aperto

Usate all'aperto solo cavi di prolunga

omologati per questo e contrassegnati in modo corrispondente.

■ Siate sempre attenti

Osservate il vostro lavoro. Lavorate in modo ragionato. Non usate il compressore se non siete concentrati.

■ Verificate che il compressore non presenti danni

Prima di continuare a usare il compressore verificate con cura che i dispositivi di sicurezza oppure le parti leggermente danneggiate funzionino perfettamente e secondo il loro scopo. Verificate che il funzionamento delle parti mobili sia in ordine, che non siano bloccate o danneggiate. Tutte le parti devono essere montate in modo corretto per garantire la sicurezza dell'apparecchio. I dispositivi di protezione e le parti danneggiate devono venire riparati a regola d'arte o sostituiti da un'officina del servizio assistenza clienti, a meno che non sia indicato altrimenti nelle istruzioni per l'uso. Gli interruttori danneggiati devono essere sostituiti da un'officina del servizio assistenza clienti. Non usate gli utensili se non è possibile accenderli e spegnerli tramite l'interruttore.

■ Attenzione!

Per la vostra sicurezza usate solo accessori ed apparecchi complementari riportati nelle istruzioni per l'uso oppure consigliati o indicati dal produttore. L'uso di utensili o di accessori diversi da quelli consigliati nelle istruzioni per l'uso o nel catalogo può comportare il rischio di lesioni alla vostra persona.

■ Riparazioni solo da parte di un elettricista

Le riparazioni devono venire eseguite solo da un elettricista, altrimenti ne possono derivare infortuni per l'utilizzatore.

■ Rumore

Quando utilizzate il compressore indossate cuffie antirumore.

■ Sostituzione del cavo di alimentazione

Se il cavo di alimentazione viene danneggiato, deve essere sostituito dal produttore stesso o da un elettricista specializzato così da evitare incidenti. Pericolo a causa di scosse elettriche!

■ Gonfiare i pneumatici

Controllate la pressione dei pneumatici subito dopo averli gonfiati tramite un apposito manometro, ad es. a una stazione di benzina.

■ Motocompressori da cantiere

Controllate che tutti i tubi e i raccordi siano adatti alla massima pressione di esercizio consentita del compressore.

■ Luogo di installazione

Installate il compressore solamente su una superficie piana.

■ Controllate che tutti i tubi e i raccordi usati siano adatti alla massima pressione di esercizio consentita del compressore.

■ Si consiglia, per pressione sopra i 7 bar, di usare un tubo munito di cavo di sicurezza.

2.2 Avvertenze di sicurezza per lavori da eseguire con aria compressa e pistole di soffiaggio

■ La pompa del compressore e le tubazioni raggiungono delle temperature elevate durante l'esercizio. Il contatto causa ustioni.

■ L'aria aspirata dal compressore deve essere priva di altre sostanze che possano causare incendi o esplosioni nella pompa del compressore.

■ Nell'allentare l'attacco del tubo tenete fermo con la mano il componente di attacco. In questo modo evitate il verificarsi di lesioni dovute a movimenti bruschi del tubo.

■ Portate occhiali protettivi nel lavorare con la pistola di soffiaggio. I corpi estranei e le parti spostate dal getto d'aria possono facilmente causare lesioni.

■ Non dirigete il getto d'aria della pistola di soffiaggio verso persone e non usatelo per pulire indumenti mentre sono indossati. Pericolo di lesioni!

2.3 Avvertenze di sicurezza per quando si spruzza colore

■ Non utilizzate vernici o solventi con un punto di infiammabilità inferiore a 75° C. Pericolo di esplosione!

■ Non riscaldate vernici o solventi. Pericolo di esplosione!

■ Se vengono impiegati liquidi nocivi alla salute sono necessari dei dispositivi

IT/CH

protettivi di filtrazione (maschere). Tenete presente anche le indicazioni circa le misure protettive fornite dal produttore di tali sostanze.

■ Si devono osservare le indicazioni ed i codici dell'Ordinamento sulle sostanze pericolose applicati sulle confezioni dei materiali lavorati. Eventualmente si devono prendere ulteriori misure di protezione, in particolare l'uso di indumenti e maschere adatti.
■ Non si deve fumare durante l'operazione di spruzzatura e nel locale di lavoro. Pericolo di esplosione! Anche i vapori di colore sono facilmente infiammabili.
■ Non ci devono essere e non devono essere usati focolari, fiamme vive o macchine che producano scintille.
■ Non tenete o consumate cibi e bevande nel locale di lavoro. I vapori di colore sono nocivi alla salute.
Il locale di lavoro deve avere una cubatura maggiore di 30 m ^3 e deve essere garantito un ricambio di aria sufficiente per la spruzzatura e l'essiccamento. Non dirigete il getto controvento. Nello spruzzare sostanze infiammabili ovvero pericolose rispettate fondamentalmente le disposizioni delle autorità di polizia locali.
■ Non usate fluidi quali benzina solvente, alcol butilico o cloruro di metilene in combinazione con tubi di mandata in PVC. Questi fluidi provocano danni irreparabili al tubo di mandata.

2.4 Esercizio di serbatoi a pressione

■ Chi utilizza un serbatoio a pressione deve tenerlo in buone condizioni, usarlo in modo regolare, tenerlo controllato, eseguire subito i lavori necessari di manutenzione e riparazione e prendere le misure di sicurezza necessarie a seconda della situazione.
■ Le autorità addette alla sorveglianza possono disporre misure di controllo necessarie nel caso specifico.
■ Un serbatoio a pressione non deve essere usato se presenta dei difetti che rappresentino un rischio per i dipendenti o per terzi.

■ Prima di ogni utilizzo controllate che il serbatoio a pressione non presenti danni e ruggine. Il compressore non deve venire usato con un serbatoio a pressione danneggiato o arrugginito. Se notate dei danni, rivolgetevi all'officina del servizio assistenza clienti.

Conservate le avvertenze di sicurezza in luogo sicuro.

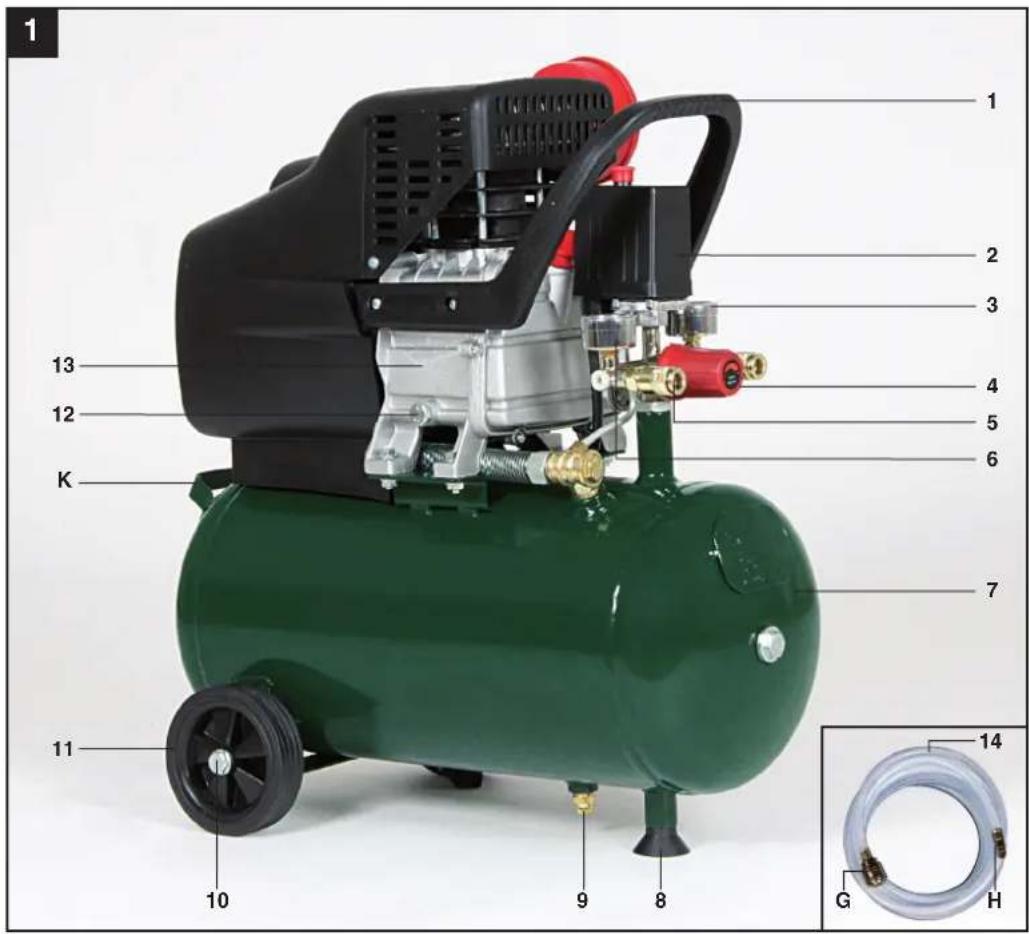

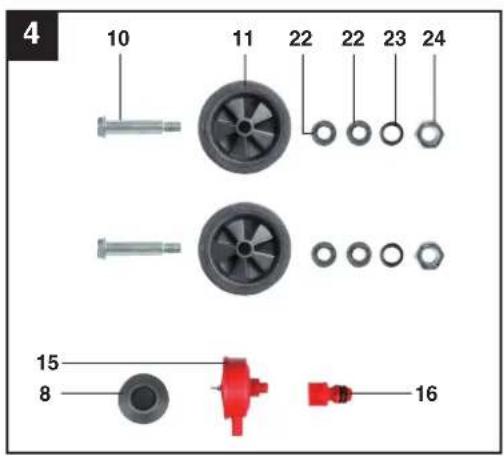

3. Descrizione dell'apparecchio

1. Impugnatura di trasporto
2. Pressostato
3. Manometro (indica la pressione del serbatoio)
4. Regolatore di pressione
5. Accoppiamento rapido (aria compressa regolata)
6. Manometro (indica la pressione impostata)
7. Serbatoio a pressione
8. Piede di appoggio
9. Vite di scarico dell'acqua di condensa
10. Vite dell'asse
11. Ruota
12. Vite di scarico dell'olio
13. Pompa del compressore
14. Tubo flessibile per aria compressa
15. Filtro dell'aria
16. Tappo di chiusura dell'olio
17. Interruttore ON/OFF
18. Indicatore di livello a vista dell'olio
19. Valvola di sicurezza
20. Accoppiamento rapido (aria compressa non regolata)
21. Apertura di riempimento olio
22. Rosetta
23. Rosetta elastica
24. Dado

4. Utilizzo proprio

Il compressore serve per produrre aria compressa per utensili da azionare con una quantità di aria compressa fino a ca. 270 l/min (per es. gonfiagomme, pistole di soffiaggio e pistole di verniciatura). A causa della portata di aria limitata non è possibile azionare utensili che richiedono un consumo molto elevato di aria (per es. levigatrici orbitali, levigatrici a barra e avvitatori a percussione). Nel caso di apparecchi con un consumo molto elevato di aria (per es. levigatrici orbitali, levigatrici a barra e avvitatori a percussione) verificate se la quantità di aria del compressore sia sufficiente per utilizzarli. La quantità di aria prodotta dal compressore deve essere maggiore di quella consumata dall'apparecchio ad aria compressa alla relativa pressione di esercizio.

L'apparecchio deve essere usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Non riconosciamo alcuna garanzia se l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

5. Caratteristiche tecniche

Collegamento alla rete: 230 V \~ 50 Hz

Potenza del motore kW: 1,8 kW

Modalità operativa: S1

Numero di giri del compressore min ^-1 : 2850

Pressione di esercizio bar: max. 8

Volume del serbatoio a pressione (in litri): 24

Potenza di aspirazione teorica l/min.: ca. 270

Quantità d'emissione effettiva a 7 bar: 90l/min

Livello di potenza acustica L_WA in dB: 97

Incertezza K_WA : 4 dB

Tipo di protezione: IP20

Peso dell'apparecchio in kg: ca. 26

Olio (15W 40): 0,25 l

Il prodotto soddisfa i requisiti della norma EN 61000-3-11 ed è soggetto a condizioni speciali di collegamento. Ciò significa che non ne è consentito l'uso con collegamento a prese scelte a piacimento.
■ In caso di condizioni di rete sfavorevoli l'apparecchio può causare delle variazioni temporanee di tensione.
■ Il prodotto è concepito solo per l'utilizzo su punti di collegamento che abbiano una resistenza di corrente continua della rete di almeno 100 A per fase.
In qualità di utilizzatore, dovete assicurare, se necessario rivolgendovi al vostro ente di fornitura dell'energia elettrica, che la presa di collegamento dalla quale volete azionare il prodotto soddisfi i requisiti citati.

IT/CH

6. Prima della messa in esercizio

■ Verificate che l'apparecchio non presenti danni dovuti al trasporto. Comunicate subito alla ditta di trasporti eventuali danni del compressore al momento della consegna.

■ L'installazione del compressore deve avvenire nelle vicinanze dell'utenza.

■ Si devono evitare lunghe tubazioni dell'aria e lunghi cavi di alimentazione (cavi di prolunga).

■ Accertatevi che l'aria aspirata sia asciutta e priva di polvere.

■ Non installate il compressore in un ambiente umido o bagnato.

■ Il compressore deve venire usato soltanto in luoghi adatti (ben aerati, temperatura ambiente da +5°C a 40°C). Nel locale non ci devono essere polveri, acidi, vapori, gas esplosivi o infiammabili.

Il compressore è adatto per l'uso in luoghi asciutti. Non è consentito l'uso in zone dove si lavori con spruzzi d'acqua.

■ Prima della messa in esercizio si deve controllare il livello dell'olio nella pompa del compressore (vedi 9.4).

7. Montaggio e messa in esercizio

⚠ Attenzione!

Prima della messa in esercizio montate assolutamente l'apparecchio in modo completo!

Per il montaggio avete bisogno di:

2 x chiavi fisse da 17 mm (non comprese tra gli elementi forniti)

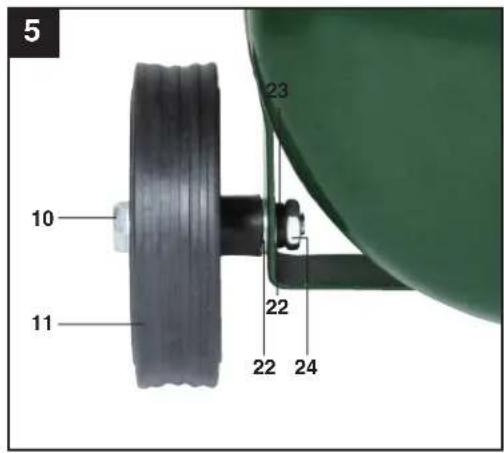

7.1 Montaggio delle ruote (11)

Montate le ruote accluse come mostrato nella Fig. 5.

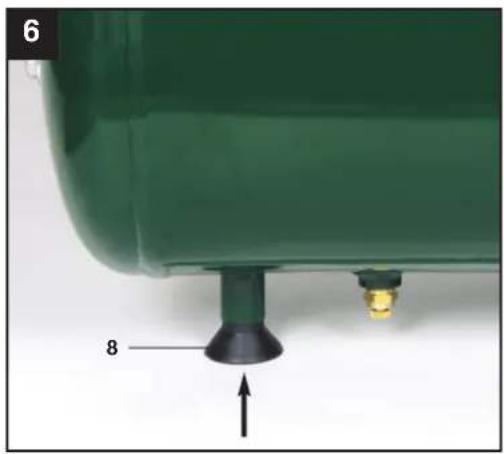

7.2 Montaggio della base di appoggio (8)

Montate la base di appoggio acclusa come mostrato nella Fig. 6.

7.3 Montaggio del filtro dell'aria (15)

Togliete il tappo di trasporto (B) e avvitate saldamente all'apparecchio il filtro dell'aria (15) (Fig. 7,8). Fate attenzione che l'apertura d'aspirazione sul filtro dell'aria sia rivolta verso il basso.

7.4 Sostituzione del coperchio di trasporto (A)

Togliete il coperchio dell'apertura di riempimento dell'olio (21) e mettete il tappo di chiusura dell'olio accluso (16) in tale apertura. (Fig. 9,10)

7.5 Collegamento alla rete

■ Il compressore è dotato di un cavo di alimentazione con spina con messa a terra. Quest'ultima può venire collegata a qualsiasi presa con messa a terra da 230V \~ 50 Hz protetta con 16 A.
■ Prima della messa in esercizio fate attenzione che la tensione di rete corrisponda a quella di esercizio (indicata sulla targhetta di identificazione dell'apparecchio).
■ I cavi lunghi di alimentazione nonché prolunghe, avvolgicavi, ecc. causano un calo di tensione e possono impedire l'avvio del motore.
■ In caso di temperature inferiori a +5°C l'avvio del motore può essere più difficile.

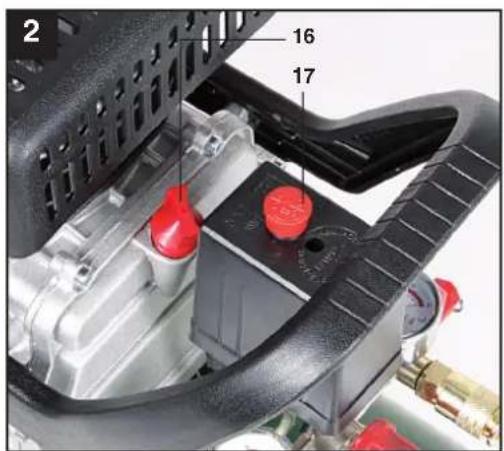

7.6 Interruttore ON/OFF (Fig. 2)

Per inserire il compressore si deve tirare verso l'alto l'interruttore ON/OFF (17). Per disinserirlo, l'interruttore ON/OFF deve essere premuto verso il basso.

7.7 Impostazione della pressione: (Fig. 1,3)

■ Con il regolatore della pressione (4) si imposta la pressione sul manometro (6).
■ La pressione impostata può essere rilevata sull'accoppiamento rapido (5).
■ Sul manometro (3) si può vedere la pressione del serbatoio.
■ La pressione del serbatoio viene rilevata sull'accoppiamento rapido (20).

7.8 Impostazione del pressostato (Fig. 1)

Il pressostato (2) è stato impostato in fabbrica. Pressione di inserimento ca. 6 bar Pressione di disinserimento ca. 8 bar

7.9 Montaggio del tubo flessibile per aria compressa (Fig. 1,3)

Per eseguire lavori ad una certa distanza dal compressore è possibile impiegare il tubo flessibile per aria compressa (14). A questo fine collegate il nipplo ad innesto (H) del tubo flessibile a uno degli accoppiamenti rapidi (5, 20). Poi collegate l'utensile ad aria compressa all'accoppiamento rapido (G) del tubo flessibile.

8. Sostituzione del cavo di alimentazione

Se il cavo di alimentazione di questo apparecchio viene danneggiato, deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualificata al fine di evitare pericoli.

9. Pulizia, manutenzione, conservazione, ordinazione dei pezzi di ricambio e trasporto.

Attenzione!

Prima di qualsiasi lavoro di pulizia e di manutenzione staccate la spina dalla presa di corrente!

Pericolo di lesioni a causa di impulsi di corrente!

⚠ Attenzione!

Aspettate che l'apparecchio si sia completamente raffreddato! Pericolo di ustioni!

⚠ Attenzione!

Prima di tutti i lavori di pulizia e di manutenzione si deve eliminare la pressione dall'apparecchio (vedi 9.7.1)! Pericolo di lesioni!

9.1 Pulizia

■ Tenete l'apparecchio il più possibile libero da polvere e sporco. Passate un panno pulito sull'apparecchio o pulitelo con un getto di aria compressa a bassa pressione.

■ Consigliamo di pulire l'apparecchio subito dopo averlo usato.

■ Pulite l'apparecchio regolarmente con un panno umido e un po' di sapone. Non usate detergenti o solventi, perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua all'interno dell'apparecchio.

■ Il tubo e gli strumenti di spruzzo devono essere separati dal compressore prima della pulizia. Il compressore non deve venire pulito con acqua, solventi o simili.

9.2 Manutenzione del recipiente a pressione (Fig. 1)

Attenzione! Per una durata prolungata del serbatoio a pressione (7), dopo ogni utilizzo è necessario scaricare l'acqua di condensa aprendo la vite di scarico (9). Prima scaricate la pressione del serbatoio (vedi 9.7.1). La vite di scarico viene aperta ruotandola in senso antiorario (guardando dalla parte inferiore del compressore verso la vite) in modo che l'acqua di condensa possa completamente defluire dal serbatoio a pressione. Richiudete poi la vite di scarico (ruotandola in senso orario). Prima del'utilizzo controllate sempre che il serbatoio a pressione non presenti danni e ruggine. Il compressore non deve venire usato con un serbatoio a pressione danneggiato o arrugginito. Se notate dei danni, rivolgetevi all'officina del servizio assistenza clienti.

⚠ Attenzione!

L'acqua di condensa del recipiente a pressione contiene tracce di olio. Smaltite l'acqua di condensa in modo rispettoso dell'ambiente in un apposito centro di raccolta.

IT/CH

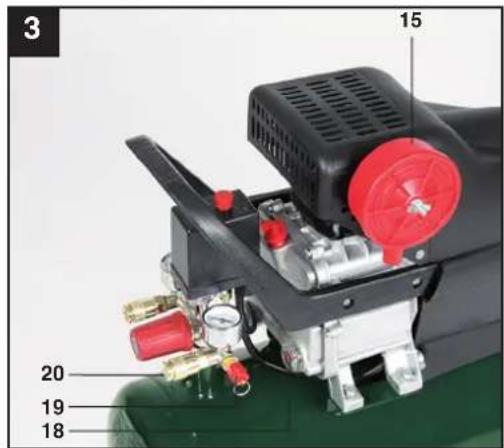

9.3 Valvola di sicurezza (Fig. 3)

La valvola di sicurezza (19) è impostata sulla massima pressione consentita per il recipiente a pressione. Non è consentito modificare la regolazione della valvola di sicurezza o togliere il sigillo di piombo. La valvola di sicurezza deve essere attivata di quando in quando in modo che funzioni correttamente in caso di necessità. Tirate brevemente l'anello fino a quando si sente l'aria compressa che fuoriesce. Poi lasciate andare l'anello.

9.4 Controllo regolare del livello dell'olio (Fig. 11)

Appoggiate il compressore su una superficie piana e dritta. Il livello dell'olio deve trovarsi tra MAX e MIN dell'apposito indicatore di livello a vista (18). Cambio dell'olio: olio consigliato: SAE 15W 40 o equivalente. La prima carica di olio deve essere sostituita dopo 100 ore di esercizio; in seguito si deve scaricare l'olio ogni 500 ore di esercizio e riempire di olio nuovo.

9.5 Cambio dell'olio (Fig. 1,10, 11)

Spegnete il motore e staccate la spina dalla presa di corrente. Dopo aver scaricato l'eventuale pressione dell'aria (vedi 9.7.1), potete svitare la vite di scarico dell'olio (12) della pompa del compressore (13). Per evitare che l'olio fuoriesca in modo incontrollato tenete sotto una piccola canaletta di lamiera e raccogliete l'olio in un recipiente. Se l'olio non fuoriesce completamente consigliamo di inclinare leggermente il compressore. Una volta scaricato l'olio rimettete la vite di scarico (12).

Smaltite l'olio usato negli appositi centri di raccolta.

Per riempire il serbatoio con la quantità di olio corretta, fate attenzione che il compressore sia su una superficie piana. Versate l'olio nuovo attraverso l'apposita apertura (21) fino a raggiungere il livello di riempimento massimo. Questo è contrassegnato da un punto rosso sull'indicatore di livello a vista dell'olio (18) (Fig. 11). Non superate il livello di riempimento massimo. Un riempimento eccessivo può danneggiare l'apparecchio. Rimettete il tappo di chiusura dell'olio (16) nell'apertura di riempimento dell'olio (21).

9.6 Pulizia del filtro di aspirazione (Fig. 3, 12, 13)

Il filtro di aspirazione impedisce che vengano aspirati polvere e sporco. Questo filtro deve essere pulito almeno ogni 300 ore di esercizio. Un filtro di aspirazione ostruito riduce notevolmente il rendimento del compressore. Togliete il filtro di aspirazione svitando la vite ad alette (E). Togliete poi il coperchio del filtro (C). Ora potete estrarre il filtro dell'aria (F) e il suo involucro (D). Date dei colpi leggeri al filtro dell'aria, al suo coperchio e al suo involucro. Questi componenti devono poi essere puliti con un getto di aria compressa (ca. 3 bar) e rimontati nell'ordine inverso.

9.7 Conservazione

Attenzione!

Staccate la spina dalla presa di corrente, sfiatate l'apparecchio e tutti gli utensili ad aria compressa ad esso collegati (vedi 9.7.1). Tenete il compressore in modo tale che non possa essere messo in funzione da persone non autorizzate.

Attenzione!

Tenete il compressore solo in un ambiente asciutto e non accessibile per persone non autorizzate. Non ribaltatelo, conservatelo solo diritto! Può fuoriuscire dell'olio!

9.7.1 Scarico di sovrappressione

Scaricate la sovrappressione nel compressore, spegnendo il compressore e consumando l'aria compressa presente ancora nel serbatoio a pressione, per es. con un utensile ad aria compressa al minimo oppure con una pistola di soffiaggio.

9.8 Ordinazione di pezzi di ricambio

In caso di ordinazione dei pezzi di ricambio è necessario indicare quanto segue:

■ Tipo di apparecchio
■ Numero di articolo dell'apparecchio
■ Numero di identificazione dell'apparecchio
Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

9.9 Trasporto (Fig. 1)

■ Spegnete sempre l'apparecchio per lo spostamento e il sollevamento e staccate la spina dalla presa di corrente.
■ Usate la maniglia di trasporto (1) per spostare il compressore.
■ Per sollevare il compressore usate la maniglia di trasporto (1) e l'impugnatura (K) sul serbatoio a pressione (7). Tenere presente il peso dell'apparecchio!
■ Trasportate il compressore solo diritto per evitare che fuoriesca dell'olio e fissatelo in modo che non si ribalti.
■ Fissate il compressore secondo le norme prescritte per il trasporto in veicoli.

Alternativa di riciclaggio alla richiesta di restituzione

Il proprietario dell'apparecchio elettrico è tenuto, in alternativa alla restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso di cessione dell'apparecchio. L'apparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.

10. Smaltimento e riciclaggio

L'apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L'apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgetevi a un negozio specializzato o all'amministrazione comunale!

Solo per Paesi membri dell'UE

Non smaltite gli elettroutensili nei rifiuti domestici!

Secondo la direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

11. Possibili cause di anomalie

Problema Causa So	uzione
Il compressore non funziona.	1. Manca la tensione di rete.2. Tensione di rete troppo bassa.3. Temperatura esterna troppo bassa.4. Motore surriscaldato.	1. Controllare cavo, spina di rete, fusibile e presa di corrente.2. Evitate cavi di prolunga troppo lunghi. Usate cavi di prolunga con una sezione sufficiente del conduttore.3. Non fate funzionare l'apparecchio ad una temperatura esterna inferiore a +5°C.4. Fate raffreddare il motore ed eventualmente eliminate la causa del surriscaldamento.
Il compressore funziona, ma non produce aria compressa.	1. La valvola antiritorno perde.2. Guarnizioni rovinate.3. Il tappo a vite di scarico dell'acqua di condensa (9) perde.	1. Fate sostituire la valvola antiritorno in un'officina specializzata.2. Controllate le guarnizioni, fate sostituire le guarnizioni difettose da un'officina specializzata.3. Serrate a mano il tappo a vite. Controllate la guarnizione della vite, eventualmente sostituitela.
Il compressore funziona, il manometro indica pressione, ma gli utensili non funzionano.	1. Perdite nei collegamenti del tubo (G, H).2. L'accoppiamento rapido (5, 20) perde.3. Impostata pressione troppo bassa sul regolatore di pressione (4).	1. Controllate ed eventualmente sostituite il tubo dell'aria compressa.2. Controllate ed eventualmente sostituite l'accoppiamento rapido.3. Aprite maggiormente il regolatore di pressione.

12. Dichiarazione di conformità

i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l'apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del servizio assistenza sotto indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non tocca i vostri diritti al ricorso di garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente le anomalie riconducibili a difetti del materiale o di produzione ed è limitata all'eliminazione di queste anomalie o alla sostituzione dell'apparecchio. Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Un contratto di garanzia non viene concluso quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o con attività equivalenti. Dalla nostra garanzia sono escluse inoltre le prestazioni di risarcimento per danni dovuti al trasporto o danni causati dalla mancata osservanza delle istruzioni per il montaggio o per installazione non corretta, dalla mancata osservanza delle istruzioni per l'uso (come per es. collegamento a tensione di rete o tipo di corrente non corretto), dall'uso improprio o illecito (come per es. sovraccarico dell'apparecchio o utilizzo di utensili o accessori non consentiti), dalla mancata osservanza delle norme di sicurezza e di manutenzione, dalla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere), dall'impiego della forza o dall'influsso esterno (come per es. danni dovuti a caduta) e dall'usura normale e dovuta all'impiego. Ciò vale particolarmente per batterie, per esse concediamo tuttavia 12 mesi di garanzia

Il diritti di garanzia decadono quando sono già effettuati interventi sull'apparecchio.

1. Il periodo di garanzia è 3 anni e inizia alla data d'acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l'apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Questo vale anche nel caso si ricorra ad un servizio sul posto.

2. Per la rivendicazione dei vostri diritti di garanzia inviate l'apparecchio difettoso franco di porto all'indirizzo sotto indicato. Allegate lo scontrino di cassa in originale o un'altra prova d'acquisto che riporti la data. Conservate bene perciò lo scontrino di cassa come prova! Indicate il motivo di reclamo nel modo più dettagliato possibile. Se il difetto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete l'apparecchio riparato o un apparecchio nuovo a stretto giro di posta.

Naturalmente effettuiamo a pagamento anche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del servizio assistenza.

Einhell Schweiz AG

Versione delle informazioni: 02/2011 · Ident.-No.: 40.104.01 022011 - CH
