MANUALE UTENTE M1011 AXIS

AXIS M1011/-W & AXIS M1031-W Guida all'installazione

Questo documento fornisce le istruzioni necessarie per installare la videocamera AXIS M1011/-W / AXIS M1031-W Videocamera di rete nella rete in uso. Per ulteriori informazioni sull'utilizzo del prodotto, consultare la Guida per l'utente disponibile sul CD incluso nella confezione oppure visitare il sito Web all'indirizzo www.axis.com/techsup.

Procedura di installazione

1. Controllare il contenuto della confezione utilizzando l'elenco fornito di seguito.
2. Panoramica dell'hardware. Vedere la sezione Pagina 54.
3. Installazione dell'hardware. Vedere la sezione Pagina 55.
4. Impostazione di un indirizzo IP. Vedere la sezione Pagina 57.
5. Assegnazione della password. Vedere la sezione Pagina 60.
6. Configurazione della connessione wireless. Vedere la sezione Pagina 62.
   Importante!

(solo per il modello AXIS M1011-W/M1031-W)

Il prodotto deve essere utilizzato in conformità alle leggi e alle disposizioni locali.

① Contenuto della confezione

Articolo Modelli/varianti/note
Videocamera di rete AXIS M10	11AXIS M1011-WAXIS M1031-W
Alimentatore per interni (specifico per paese)	PS-H* o PS-VEuropa, Regno Unito, Stati Uniti/Giappone, Australia, Corea, Argentina, Cina*Cavo di prolunga per alimentatore da 1,8 m, solo per il modello PS-H
Piedistallo Comprensiva di sezione allungabile pre-montata e di 4 viti/perni di montaggio
Morsetto elastico Per il montaggio su mensole
CD CD di AXIS Network Video	Product, comprensivo della documentazione del prodotto, utensili di installazione e altro software
Documentazione cartacea	Guida all'installazione della videocamera AXIS M1011/M1011-W/M1031-W (questo documento)Certificato di garanzia Axis

Panoramica dell'hardware

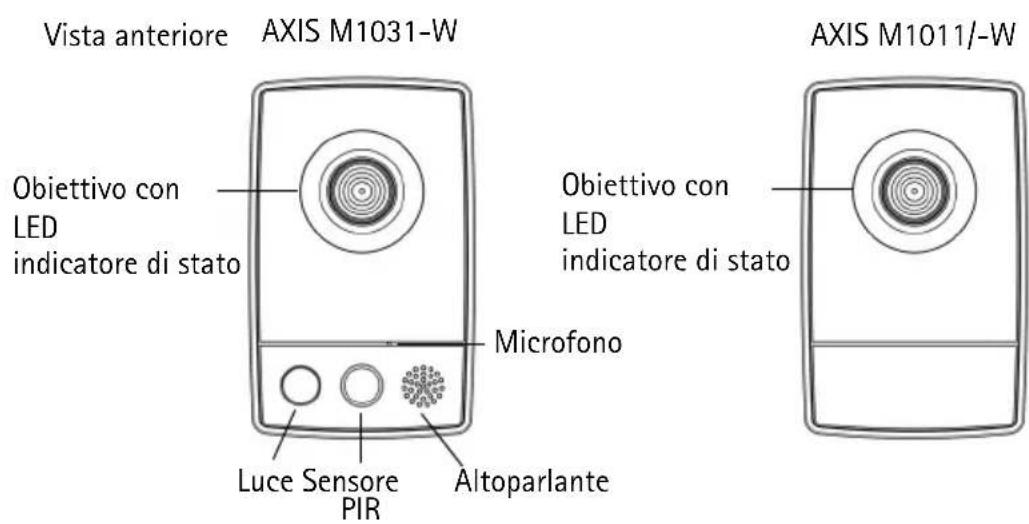

Vista anteriore AXIS M1031-W Obiettivo con LED indicatore di stato Microfono Luce Sensore PIR Altoparlante Obiettivo con LED indicatore di stato AXIS M1011/-W

Vista posteriore (entrambi i modelli) Connettore di rete Connettore di alimentazione Anello di fissaggio Codice prodotto (N/P) e e numero di serie (S/N) Il numero di serie è talvolta richiesto durante l'installazione. Pulsante di comando Indicatore di alimentazione Indicatore di rete (LED) Indicatore wireless (LED) (solo sui modelli wireless)

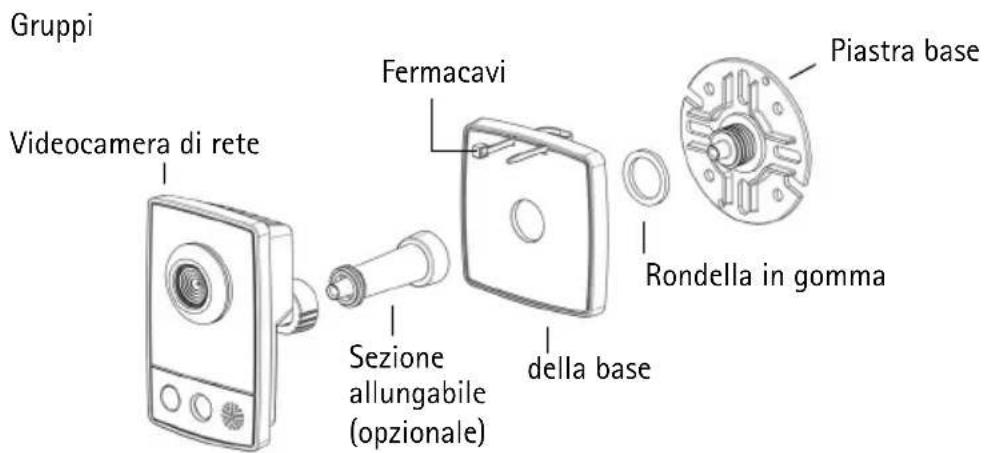

Gruppi Videocamera di rete Fermacavi Piastra base Sezione allungabile (opzionale) della base Rondella in gomma

Per informazioni dettagliate sui connettori e gli indicatori LED, vedere la Pagina 68.

Installazione dell'hardware

IMPORTANTE! AXIS M1011/M1011-W/M1031-W non possono essere usate in ambienti esterni e possono essere installate soltanto in ambienti interni.

Montaggio della videocamera

La videocamera AXIS M1011/M1011-W/M1031-W viene fornita con la base e la sezione allungabile pre-montate. Smontare la base e, a seconda della configurazione di installazione, seguire le istruzioni riportate di seguito per montare la videocamera al muro o su un ripiano.

Montaggio a muro

1. Allentare la sezione allungabile per sganciare la piastra dalla base.
2. Fissare la piastra base su una superficie piana (orizzontale o verticale) utilizzando le viti in dotazione.
3. Montare la base ed eventualmente anche la sezione allungabile.
4. Montare la videocamera, regolare l'angolazione e serrare l'anello di bloccaggio.
5. La base è munita di un fermacavi per il fissaggio dei cavi dopo il collegamento.

Montaggio della videocamera su una mensola

1. Posizionare il morsetto e serrare la vite di bloccaggio.
2. Montare l'anello di bloccaggio della videocamera sul morsetto.
3. Regolare l'angolazione della videocamera e serrare l'anello di bloccaggio.

Collegamento dei cavi

1. Collegare la videocamera alla rete utilizzando un cavo di rete schermato.

AXIS M1011-W/M1031-W: Se la videocamera deve essere collegata a una rete wireless, è necessario usare una connessione cablata temporanea per configurare le impostazioni wireless della videocamera. Per ulteriori informazioni, vedere la Pagina 62.

1. Collegare l'alimentatore per uso interno al connettore di alimentazione sulla videocamera.

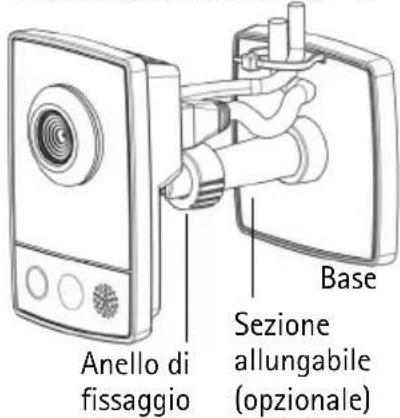

Montaggio a muro della videocamera AXIS M1031-W

Anello di fissaggio Sezione allungabile (opzionale) Base

Montaggio della videocamera AXIS M1031-W su una mensola

Anello di fissaggio Vite di bloccaggio Morsetto

1. Verificare che i LED indichino le condizioni di funzionamento corrette. Per ulteriori dettagli, vedere la tabella a Pagina 68. Si noti che alcuni LED possono essere disabilitati o spenti.
2. Passare a Assegnazione di un indirizzo IP, alla pagina 57.

Assegnazione di un indirizzo IP

La maggior parte delle reti dispone di un server DHCP che automaticamente assegna gli indirizzi IP alle periferiche connesse. Se la rete non dispone di un server DHCP, per la videocamera AXIS M1011/M1011-W/M1031-W viene utilizzato l'indirizzo IP predefinito 192.168.0.90.

Per assegnare un indirizzo IP statico, utilizzare AXIS IP Utility o AXIS Camera Management in ambiente Windows. In base al numero di videocamere da installare, utilizzare il metodo che meglio si adatta alle proprie esigenze.

Entrambe le applicazioni sono disponibili gratuitamente sul CD del prodotto oppure possono essere scaricate dal sito Web all'indirizzo www.axis.com/techsup.

Metodo Consigliato per Sistema operativo
	AXIS IP UtilityVedere la Pagina 58	Videocamera singolaPiccole installazioni	Windows
	AXIS Camera ManagementVedere la Pagina 59	Più videocamereGrandi installazioniInstallazione in una diversa subnet	Windows 2000Windows XP ProWindows 2003 ServerWindows Vista

Note

• Se l'assegnazione dell'indirizzo IP non è riuscita correttamente, verificare che non ci siano firewall che blocchino l'operazione.
• Per altri metodi di assegnazione o di rilevazione dell'indirizzo IP per la videocamera AXIS M1011/M1011-W/M1031-W, ad esempio in altri sistemi operativi, vedere la Pagina 66.

AXIS IP Utility: videocamera singola/piccole installazioni

AXIS IP Utility rileva e visualizza automaticamente le periferiche Axis collegate alla rete. L'applicazione può inoltre essere utilizzata per assegnare manualmente un indirizzo IP statico.

AXIS IP Utility File Edit Tools Help Name IP Address Serial Number AXS P3001 - 00H08CBF6382 10.92.43.33 00H08CBF6382 AXS 207MW - 00H08C7A696E 10.92.144.208 00H08C7A696E AXS Q70H1 - 00H08C500AAF 10.92.120.92 00H08C500AAF AXS 219 - 00H08C1B1592 10.92.144.210 00H08C1B1592 AXS 212 F172 - 00H08C7BCA444 10.92.144.212 00H08C7BCA444 AXS 209FD - 00H08C87547C 10.92.144.209 00H08C87547C AXS 21MPD - 00H08C820BD 10.92.144.216 00H08C820BD AXS 211A - 00H08C66847 10.92.144.211 00H08C66847 AXS 213 - 00H08C66869F 10.92.144.213 00H08C66869F AXS 253D - 00H08C816265 10.92.144.105 00H08C816265 AXS 243SA - 00H08C813262 10.92.120.243 00H08C813262 AXS P13L1 - 00H08C1834L8 10.92.127.5D 00H08C1834L8 AXS MLOSI-W - 00H08C1835DB 10.92.127.174 00H08C1835DB Interface 10.92.127.234

Si tenga presente che la videocamera AXIS M1011/M1011-W/M1031-W deve essere installata sullo stesso segmento di rete (subnet fisica) del computer sul quale è in esecuzione AXIS IP Utility.

Rilevamento automatico

1. Verificare che la videocamera sia collegata alla rete e alimentata correttamente.
2. Avviare AXIS IP Utility.
3. Appena viene visualizzata la videocamera, selezionarla con un doppio clic per aprire la home page.
4. Vedere la Pagina 60 per istruzioni su come assegnare la password.

Assegnazione manuale dell'indirizzo IP (facoltativo)

1. Acquisire un indirizzo IP non utilizzato sullo stesso segmento di rete del computer.
2. Selezionare la videocamera nell'elenco.
3. Fare clic sul pulsante IP Assign new IP address to the selected device (Assegna uno nuovo indirizzo IP alla periferica selezionata) e inserire l'indirizzo IP.
4. Fare clic sul pulsante Assign (Assegna) e seguire le istruzioni visualizzate. Si tenga presente che la videocamera deve essere riavviata entro due minuti per impostare il nuovo indirizzo IP.
5. Fare clic sul pulsante Home Page (Pagina home) per accedere alle pagine Web della videocamera.
6. Vedere la Pagina 60 per istruzioni su come impostare la password.

AXIS Camera Management: più videocamere/grandi installazioni

È possibile utilizzare AXIS Camera Management per individuare automaticamente la presenza di più periferiche Axis, mostrare lo stato di connessione, gestire gli aggiornamenti del firmware e impostare gli indirizzi IP.

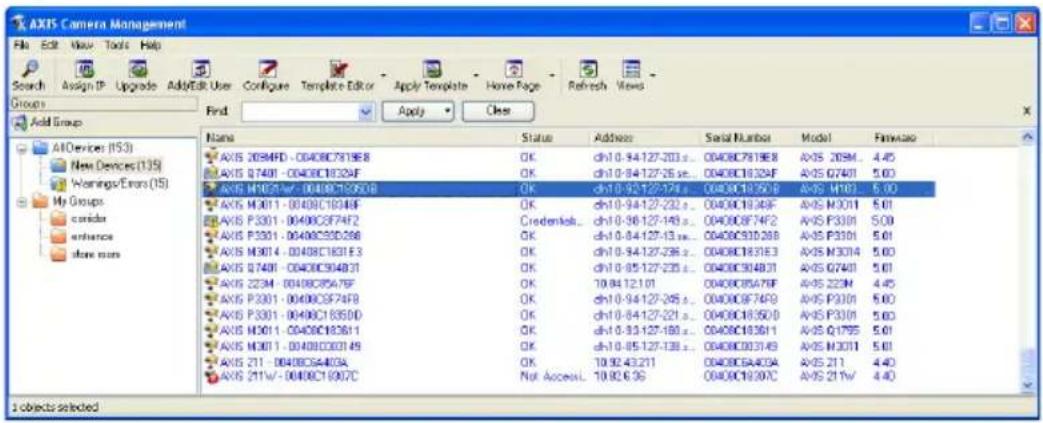

AXIS Camera Management File Edit View Tools Help Search Assign CP Upgrade Add/Edit User Configure Template Editor Apply Template Home Page Refresh Views Groups Find Apply Close Add Group All Devices (153) New Devices(135) Warnings/Errors (15) My Groups consider enhance store rows Name Status Address Serial Number_Model Frmware AXIS 2094FD - 00408C7819E8 OK dh10-94127-203.s... 0408C7819E8 AXIS 209M... 4.45 AXIS 07401 - 00408C18324F OK dh10-94127-26 SE... 0408C18324F AXIS 07401... 5.00 AXIS M1025W - 00408C183501B OK dh10-95127-27 SE... 0408C183501B AXIS M103... 5.00 AXIS M3011 - 00408C18349F OK dh10-94127-23 SE... 0408C18349F AXIS M3011... 5.01 AXIS P3301 - 00408C3F74F2 Credenlesh... ch10-96127-19 SE... 0408C874F2 AXIS P3301... 5.00 AXIS P3301 - 00408C3D2686 OK dh10-94127-13 SE... 0408C3D2686 AXIS P3301... 5.01 AXIS M3014 - 00408C1831F3 OK dh10-94127-29 SE... 0408C1831E3 AXIS M3014... 5.00 AXIS 07401 - 00408C3D4831 OK dh10-95127-23 SE... 0408C3D4831 AXIS 07401... 5.01 AXIS 223M - 00408C5A76F OK 10.94 12.101 0408C5A76F AXIS 223M... 4.45 AXIS P3301 - 00408C5F74F9 OK dh10-94127-26 SE... 0408C874F9 AXIS P3301... 5.00 AXIS P3301 - 00408C18350D OK dh10-94127-22 SE... 0408C18350D AXIS P3301... 5.00 AXIS M3011 - 00408C183611 OK dh10-93127-19 SE... 0408C183611 AXIS Q1795... 5.01 AXIS M3011 - 00408C2D2T F9 OK dh10-95127-19 SE... 0408C2D2T F9 AXIS M3011... 5.01 AXIS ZI1 - 00408CA4DRA OK 10.92 43.211 0408CA4DRA AXIS ZI1... 4.45 AXIS ZI1W - 00408C1697C Nat Accessl.. 10.92 6.35 0408C1697C AXIS ZI1W... 4.45 3 objects selected

Rilevamento automatico

1. Verificare che la videocamera sia collegata alla rete e alimentata correttamente.
2. Avviare AXIS Camera Management. Appena viene visualizzata la videocamera, fare clic con il pulsante destro sul collegamento e selezionare Live View Home Page (Immagini dal vivo).
3. Vedere la Pagina 60 per istruzioni su come impostare la password.

Assegnazione di un indirizzo IP a una singola videocamera

1. Selezionare AXIS M1011 in AXIS Camera Management e fare clic sul pulsante Assign IP (Assegna IP)

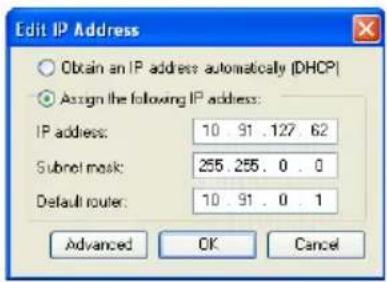

2. Selezionare Assign the following IP address (Assegna il seguente indirizzo IP) e immettere l'indirizzo IP, la subnet mask e il router predefinito utilizzati dalla periferica.
3. Fare clic sul pulsante OK.

Assegnazione degli indirizzi IP a più videocamere

AXIS Camera Management facilita il processo di assegnazione degli indirizzi IP di più periferiche, suggerendo gli indirizzi IP in base a un intervallo specifico.

1. Selezionare le videocamere da configurare (è possibile selezionare più modelli) e fare clic sul pulsante Assign IP (Assegna IP).
2. Selezionare Assign the following IP address range (Assegna il seguente intervallo di indirizzi IP) e inserire l'intervallo di indirizzi IP, la subnet mask e il router predefinito utilizzati dai codificatori video.
3. Fare clic sul pulsante OK.

Impostazione della password

Per ottenere l'accesso al prodotto, è necessario impostare la password dell'utente amministratore predefinito root. Questa operazione può essere effettuata nella finestra di dialogo 'Configure Root Password' (Configura password root), che viene visualizzata quando si accede alla videocamera AXIS M1011/M1011-W/M1031-W per la prima volta.

Per evitare l'interruzione della connessione di rete durante l'impostazione della password root, è possibile eseguire questa operazione tramite la connessione crittografata HTTPS, che richiede una certificato HTTPS (vedere la nota seguente).

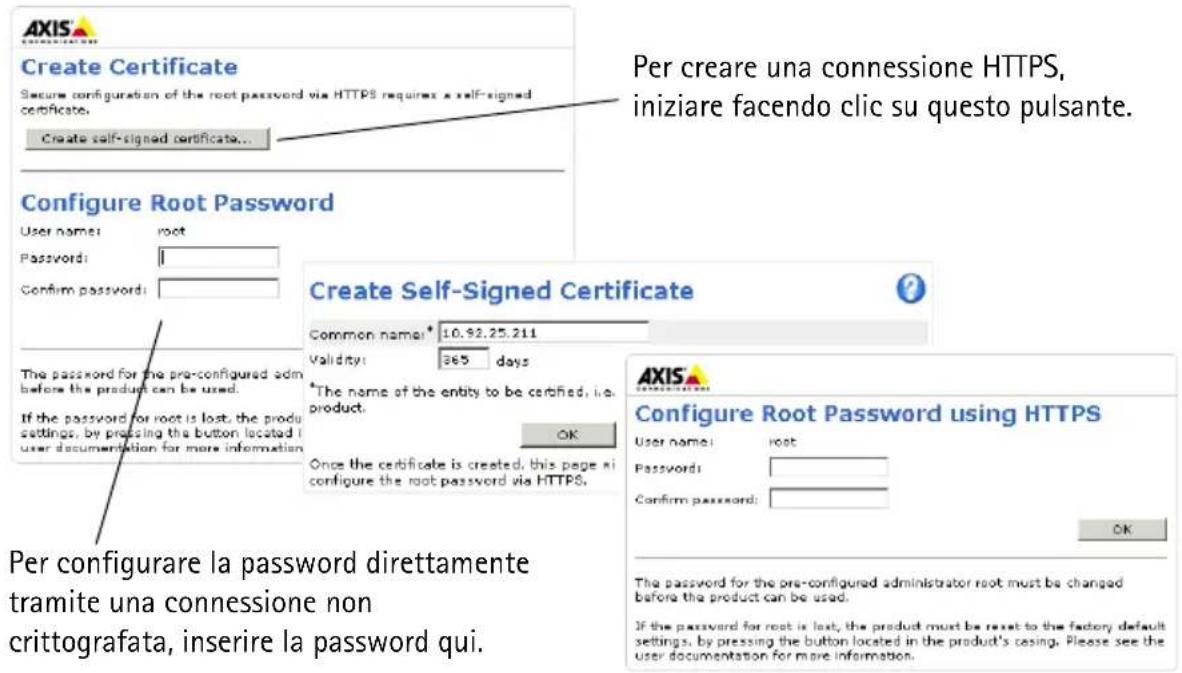

Per impostare la password tramite una connessione HTTP standard, inserirla direttamente nella prima finestra di dialogo mostrata di seguito.

Per impostare la password tramite una connessione HTTPS crittografata, attenersi alla seguente procedura:

1. Fare clic sul pulsante Create self-signed certificate (Crea certificato autofirmato).
2. Fornire le informazioni richieste e fare clic su OK. Il certificato viene creato e la password può essere ora impostata in modo sicuro. Da questo momento in poi tutto il traffico verso e dalla videocamera AXIS M1011/M1011-W/M1031-W viene cifrato.
3. Inserire una password e reinserirla per confermarla. Fare clic su OK. La password è stata ora configurata.

1. Per eseguire l'accesso, inserire il nome utente "root" nella finestra di dialogo appena il programma lo richiede.

Nota: non è possibile eliminare il nome utente predefinito dell'amministratore.

1. Inserire la password impostata in precedenza e fare clic su OK.

Accesso al flusso video

Viene visualizzata la pagina Live View (Immagini dal vivo) con i collegamenti agli strumenti di configurazione che consentono di personalizzare la videocamera.

Se necessario, fare clic su Yes (Si) per installare AMC (Axis Media Control) che consente di visualizzare il flusso video in Microsoft Internet Explorer. A questo scopo è necessario disporre dei privilegi di amministratore.

Setup (Configurazione): fornisce tutti gli strumenti necessari per configurare la videocamera.

AXIS M1031-W Network Camera Live View | Setup | Help Stream profile Light Audio clips Motion JPEG M1031-W 15:14 fps 6.98 Mbps 00:40:6C 18:34:5B 2008-10-31 10:25:45 Buying Motion JPEG

Help (Guida): visualizza la Guida in linea relativa alla modalità di utilizzo della videocamera.

Note

• HTTPS (Hypertext Transfer Protocol over Secure Socket Layer) è un protocollo utilizzato per crittografare il traffico tra i browser e i server Web. Il certificato HTTPS controlla lo scambio crittografato di informazioni.
• Non è possibile eliminare la password root dell'utente amministratore predefinito.
• Se si smarrisce o si dimentica la password root, è necessario reimpostare le impostazioni predefinite della videocamera. Vedere la sezione Ripristino delle impostazioni predefinite, alla pagina 69.

AXIS M1011: A questo punto l'installazione è completata.

AXIS M1011-W/M1031-W: Passare a Configurazione della connessione wireless, alla pagina 62.

6 Configurazione della connessione wireless

Collegare temporaneamente la videocamera AXIS M1011-W/M1031-W alla rete cablata per configurare le impostazioni wireless prima di eseguire il collegamento alla rete wireless. Non è consigliabile usare una connessione wireless non sicura per la configurazione della videocamera perché in questo caso le frasi di sicurezza e le chiavi vengono inviate in formato testo.

Nota:

Per ulteriore sicurezza, usare HTTPS. Dopo aver collegato la videocamera alla rete cablata, selezionare Setup > System Options > Security > HTTPS (Configurazione – Opzioni di sistema – Protezione – HTTP) e consultare la Guida in linea della videocamera per ulteriori istruzioni.

Stato delle reti wireless

Selezionare Setup > Basic Setup > Wireless (Configurazione – Configurazione di base – Wireless) nelle pagine Web interne della videocamera.

Questo elenco viene visualizzato al termine della ricerca delle reti. La rete a cui la videocamera AXIS M1011-W/M1031-W è attualmente collegata viene visualizzata in blu. Le reti che presentano una protezione non supportata vengono visualizzate in grigio. Di seguito sono riportate alcune informazioni utili.

• SSID – Nome della rete wireless (o della periferica ad hoc)
• Mode (Modalità) – Punto di accesso (principale) o periferica ad hoc.
• Security (Protezione) – Visualizza il tipo di protezione utilizzato dalla rete. Per informazioni sui tipi di protezione supportati, vedere le sezioni che seguono.
• Channel (Canale) - Canale wireless in uso.
• Signal strength (Intensità del segnale) – Intensità del segnale.
• Bit rate (Velocità in bit) – Velocità corrente in Mbit/s. Questa informazione viene visualizzata solo per il punto di accesso in uso.

Nota:

I punti di accesso con funzionalità SSID Broadcast (Trasmissione SSID) disattivata vengono visualizzati solo se si inserisce manualmente il parametro SSID.

Impostazioni wireless

1. Selezionare il numero di punto di accesso o di una periferica ad hoc in Status of Wireless Networks (Stato delle reti wireless). Alcune delle informazioni richieste vengono inserite automaticamente nella sezione Wireless Settings (Impostazioni wireless).
2. SSID è il nome della rete wireless selezionata. Lasciare questo campo vuoto per permettere alla videocamera AXIS M1011-W/M1031-W di accedere alla rete non protetta più vicina.
3. Network type (Tipo di rete) – Selezionare Master (Principale) per accedere alla rete tramite un punto di accesso oppure Ad-hoc (Ad hoc) per accedere a una qualunque delle periferiche wireless e creare una rete locale (vedere la nota riportata di seguito).
4. Security (Protezione) – Selezionare uno dei seguenti metodi:
5. WPA-/WPA2-PSK
6. WPA-/WPA2-Enterprise – Vedere le istruzioni che seguono.
7. WEP – Vedere le istruzioni che seguono.
8. No security (Nessuna protezione) (scelta non consigliata)

Le chiavi, le frasi di sicurezza e i certificati necessari per la protezione devono essere inseriti manualmente. Per ottenere i dati dettagliati per il punto di accesso o la periferica selezionati, rivolgersi all'amministratore della rete.

1. Fare clic su Save (Salva).

Nota:

La modalità ad hoc consente agli utenti di creare una rete LAN senza utilizzare il collegamento a un punto di accesso. Ad esempio è possibile collegare la videocamera in modalità punto-punto a un PC portatile utilizzando il supporto della rete wireless. Benché la modalità di connessione ad hoc sia utile in alcune installazioni, non è il metodo consigliato.

WPA-/WPA2-PSK - Inserire la chiave pre-condivisa richiesta per il punto di accesso. Tale chiave può essere un numero esadecimale (impostato manualmente) oppure una frase di sicurezza.

WPA-/WPA2-Enterprise - Selezionare il tipo di autenticazione client/server utilizzato dal punto di accesso, ossia EAP-TLS.

EAP-TLS

• Identity (Identità) – Inserire l'ID utente da presentare alla rete.
• Private key password (Password basata su chiave privata) – Inserire la password da usare per l'ID utente.
• EAPOL version (Versione EAPOL) – Selezionare la versione usata (1 o 2) dal punto di accesso.
• Certificates (Certificato) – Caricare un certificato CA da presentare al punto di accesso per l'autenticazione.

Authentication (Autenticazione) - Selezionare Open (Aperta) o Shared Key (Chiave condivisa), a seconda del metodo usato dal punto di accesso. Poiché questa funzionalità non può essere usata su tutti i punti di accesso, si utilizza generalmente il sistema aperto chiamato anche autenticazione SSID.

Key length (Lunghezza chiave) – Selezionare questa opzione per impostare la chiave usata per la crittografia wireless, ovvero 64 o 128 bit. La lunghezza della chiave di crittografia viene talvolta visualizzata come 40/64 e 104/128.

Key type (Tipo di chiave) – I tipi di chiavi disponibili variano a seconda del punto di accesso selezionato. Per la videocamera sono disponibili le seguenti opzioni:

• Manual (Manuale) – Selezionare questa opzione per inserire manualmente la chiave esadecimale.
• ASCII - Se si seleziona questa opzione la stringa deve essere costituita esattamente da 5 caratteri per la crittografia WEP a 64 bit e da 13 caratteri per quella a 128 bit.
• Passphrase (Frase di sicurezza) – La crittografia WEP a 64 bit genera 4 chiavi diverse per la frase di sicurezza. La crittografia WEP a 128 bit crea una sola chiave e la replica per tutte le altre 4. La creazione delle chiavi non è basata su standard e può variare in base alla marca del dispositivo. Verificare che le chiavi generate siano identiche a quelle del punto di accesso e, in caso contrario, inserirle manualmente.

Completamento dell'installazione wireless

1. Verificare che le impostazioni wireless della videocamera corrispondano alle impostazioni del punto di accesso.
2. Scollegare il cavo di rete dalla videocamera.
3. Aggiornare la pagina Web dopo circa 20-30 secondi per confermare l'utilizzo della connessione wireless. Se non è possibile accedere alla videocamera, eseguire AXIS IP Utility e selezionare la videocamera dall'elenco.

Nota:

• Per stabilire una connessione, è indispensabile che le impostazioni wireless della videocamera, del punto di accesso o del dispositivo ad hoc corrispondano esattamente.
• Le chiavi, le frasi di sicurezza e i certificati necessari per la protezione devono essere inseriti manualmente. Per informazioni sui requisiti del punto di accesso o del dispositivo ad hoc selezionato, rivolgersi all'amministratore della rete.
• Configurare o modificare sempre l'impostazione wireless sulla videocamera (durante l'installazione e negli altri casi) prima di modificare le impostazioni del punto di accesso wireless. In questo modo sarà sempre possibile accedere alla videocamera per effettuare le modifiche.
• SSID (Service Set Identifier) viene talvolta indicato come ESSID (Extended Service Set Identifier).

AXIS M1011-W/M1031-W: A questo punto l'installazione è completata.

Altri metodi di impostazione dell'indirizzo IP

La seguente tabella descrive gli altri metodi disponibili per impostare o individuare l'indirizzo IP. Per impostazione predefinita, tutti i metodi sono disponibili e possono essere disabilitati.

	Utilizzo nel sistema operativo	Note
UPnPTM	Windows (ME o XP)	Se abilitata sul computer, la videocamera viene rilevata automaticamente e aggiunta a "Risorse di rete".
Bonjour	MAC OSX (versione 10.4 o successive)	Si applica a browser con supporto Bonjour. Selezionare il segnalibro Bonjour nel browser (ad esempio Safari) e fare clic sul collegamento per accedere alle pagine Web della videocamera.
AXIS Dynamic DNS Service	Tutti i sistemi operativi	Servizio gratuito fornito da Axis che consente di installare la videocamera in modo facile e veloce. È necessaria una connessione a Internet senza proxy http. Per ulteriori informazioni, visitare il sito Web all'indirizzo www.axiscam.net.
ARP/Ping	Tutti i sistemi operativi	Vedere le sezioni che seguono. È necessario eseguire il comando entro 2 minuti dal collegamento dell'alimentazione alla videocamera.
Visualizzazione delle pagine di amministrazione del server DHCP	Tutti i sistemi operativi	Per visualizzare le pagine di amministrazione del server DHCP di rete, vedere la documentazione specifica del server.

Impostazione dell'indirizzo IP con ARP/Ping

1. Acquisire un indirizzo IP sullo stesso segmento di rete cui è connesso il computer in uso.
2. Individuare il numero di serie indicato sull'etichetta della videocamera AXIS M1011/M1011-W/M1031-W.
3. Aprire una finestra MS-DOS sul computer e digitare i seguenti comandi:

Sintassi di Windows:	Esempio di Windows
arp -s <Indirizzo IP> <Numero di serie> ping -l 408 -t <Indirizzo IP>	arp -s 192.168.0.125 00-40-8c-18-10-00 ping -l 408 -t 192.168.0.125
Sintassi di UNIX/Linux/Mac:	Esempio di UNIX/Linux/Mac
arp -s <Indirizzo IP> <Numero di serie> temp ping -s 408 <Indirizzo IP>	arp -s 192.168.0.125 00:40:8c:18:10:00 temp ping -s 408 192.168.0.125

1. Verificare che il cavo di rete sia collegato alla videocamera, quindi avviare/riavviare la videocamera, scollegando e ricollegando l'alimentazione.
2. Chiudere la finestra MS-DOS appena viene visualizzato il messaggio "Reply from 192.168.0.125: ..." (Risposta da 192.168.0.125) o altro messaggio simile.
3. Nel browser immettere http:// nel campo dell'indirizzo e premere Invio sulla tastiera.

Note

• Per aprire una finestra MS-DOS in Windows: dal menu Start, scegliere Esegui... e digitare cmd. Fare clic su OK.
• Per utilizzare il comando ARP in un sistema operativo Mac OS X, usare l'utility Terminal, in Applicazioni > Utilità.

Connettori

Connettore di rete - Connettore Ethernet RJ-45. È consigliato l'uso di cavi schermati.

Connettore di alimentazione - Connettore mini DC da 5,0-5,1V c.c., max 1,5 A. Center pin +.

Indicatori LED

indicatore di stato	Colore Indicazione
Rete	Verde	Luce fissa: connessione di rete a 100 Mbit/s. Luce lampeggiante: attività di rete.
	Giallo Luce fissa: connessione di rete a 10 Mbit/s. Luce lampeggiante: attività di rete.
	Spento Assenza di connessione.
Stato Verde Luce verde fissa: condizioni di normale utilizzo.Nota: è possibile configurare il LED di stato in modo che rimanga spento in condizioni di normale utilizzo oppure in modo da ottenere una luce intermittente quando si effettua l'accesso alla videocamera. Per configurarlo, selezionare Setup (Configurazione) > System Options (Opzioni di sistema) > LED. Per ulteriori informazioni, consultare la Guida in linea.

Solo per il modello AXIS M1031-W

La videocamera AXIS M1031-W è munita anche di:

Sensore PIR – Sensore a infrarossi passivo che misura la luce a infrarossi che attraversa gli oggetti presenti nel campo visivo. Se la videocamera è configurata in modo appropriato, è in grado di accendere automaticamente le luci su richiesta del sensore PIR. L'intervallo di sensibilità massimo è 5 metri.

Spia - Il LED di illuminazione bianco può essere configurato in modo che venga acceso dal sensore PIR o quando si seleziona Setup > Live View Config > Light buttons (Configurazione - Configurazione immagini dal vivo - Pulsanti luci) nelle pagine Web. Si noti che questa luce è progettata per l'uso sporadico e non deve essere lasciata accesa fissa.

Microfono/altoparlante per audio half duplex.

Per ulteriori informazioni, vedere la Guida per l'utente della videocamera AXIS M1011/M1011-W/M1031-W disponibile sul sito Web di Axis all'indirizzo www.axis.com oppure sul CD fornito con il prodotto.

Ripristino delle impostazioni predefinite

Questa procedura consente di ripristinare le impostazioni predefinite per tutti i parametri, incluso l'indirizzo IP.

1. Scollegare l'alimentazione dalla videocamera.
2. Tenere premuto il pulsante di comando e ricollegare il cavo di alimentazione.
3. Tenere premuto il pulsante di comando fino a quando l'indicatore di alimentazione emette una luce gialla lampeggiante (l'operazione può richiedere fino a 15 secondi).
4. Rilasciare il pulsante di comando. Quando l'indicatore di alimentazione diventa verde (l'operazione può richiedere fino a 1 minuto) la procedura è completata e sono state ripristinate le impostazioni di fabbrica per la videocamera.
5. Riassegnare l'indirizzo IP utilizzando uno dei metodi descritti in questo documento.
   È possibile inoltre ripristinare le impostazioni predefinite mediante l'interfaccia Web. Per ulteriori informazioni, consultare la Guida in linea o la Guida per l'utente.

Accesso alla videocamera da Internet

Dopo l'installazione, la videocamera AXIS M1011/M1011-W/M1031-W è accessibile nella rete locale (LAN). Per accedere alla videocamera da Internet, è necessario configurare i router di rete per consentire il traffico in entrata, che di norma avviene su una porta specifica.

• Porta HTTP (porta predefinita 80) per la visualizzazione e la configurazione
• Porta RTSP (porta predefinita 554) per la visualizzazione di flussi video in formato H.264

Per ulteriori istruzioni, consultare la documentazione del router. Per maggiori informazioni su questo e altri argomenti, visitare il sito Web per il supporto Axis all'indirizzo www.axis.com/techsup.

Ulteriori informazioni

La Guida per l'utente è disponibile sul sito Web di Axis all'indirizzo www.axis.com oppure sul CD fornito con il prodotto.

Suggerimento

Visitare il sito di Axis all'indirizzo www.axis.com/techsup per verificare se sono stati pubblicati aggiornamenti del firmware per la videocamera AXIS M1011/M1011-W/M1031-W. Per conoscere la versione installata del firmware, vedere Setup >About

AXIS M1011/-W & AXIS M1031-W Guía de instalación
