MANUALE UTENTE BH 252R Rupes

Martello perforatore pneumatico BH252R

BH252R Pneumatic Drill Hammer

Il martello perforatore pneumatico può essere utilizzato in maniera universale per forature a martello, per leggeri lavori di scalpellatura su pietra nonchè per forare ed avvitare viti nel legno, nel metallo ed in materiale plastico.

1. INDICAZIONI DI SICUREZZA E MISURE ANTINFORTUNISTICHE

Prima di mettere la macchina in esercizio, leggere completamente le Istruzioni per l'uso, rispettare le indicazioni di sicurezza contenute nella presente Istruzione nonchè le indicazioni generali di sicurezza per macchine elettriche riportate nell'opuscolo allegato.

Qualora durante l'operazione di lavoro venisse danneggiato il cavo di rete, estrarre immediatamente la spina dalla presa della corrente.
▲ Mai lavorare con un cavo di rete danneggia- to.
⚠️ Portare gli occhiali, la cuffia ed i guanti di protezione, nonchè scarpe di sicurezza.
Indossare una protezione acustica. L'effetto del rumore può causare la perdita

dell'udito.

Utilizzare le impugnature supplementari fornite in dotazione con la macchina. La perdita di controllo della macchina può provocare incidenti.
Non lavorare su materiale contenente amianto.
Non trasportare la macchina tenendola per il cavo.
Le prese in ambienti esterni devono essere assicurate tramite un interruttore di sicurezza per correnti di guasto (FI).
Non è permesso perforare la carcassa della macchina al fine di volerla contrassegnare. L'isolazione di protezione viene ponticellata. Utilizzare targhette autoincollanti.
Se la punta dovesse bloccarsi inaspettata- mente, la macchina reagisce con contraccol- pi. Mantenere perciò sempre una distanza di sicurezza e tenere bene la macchina con entrambe le mani.

2. FIGURA

1 Attacco utensili
2 Protezione antipolvere
3 Boccola di sbloccaggio
4 Commutatore rotante
5 Feritoia di ventilazione
6 Commutatore per la reversibilità
7 Pulsante di bloccaggio per interruttore di inserimento/disinserimento
8 Interruttore di inserimento/disinserimento comando numero di giri

9 Selettore Foratura / Foratura a martello

10 Attacco per battuta di profondità

Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna.

3. DA TI TECNICI

Potenza assorbita .700 Watt

Num. giri a vuoto 0-1170 1/min.

Num. percussioni a vuoto max 5270 1/min.

Potenza della percussione 2,5 Joule

Campo di foratura consigliato per foratura a martello ∅ 4-16 mm

Foratura a martello nel calcestruzzo ... ∅ 24 mm

Foro massimo acciaio ∅ 13 mm

Foro massimo legno ∅ 30 mm

Diametro collare ∅ 43 mm

Peso 2,6 Kg

4. INFORMAZIONI SULLA RUMOROSITÀ E SULLA VIBRAZIONE

Valori misurati conformemente alla norma EN 60745.

La misurazione A del livello di pressione acustica della macchina è solitamente di pressione acustica 88 dB (A); livello della potenza sonora 99 dB (A).

Incertezza della misura K = 3 dB.

Usare auricolari di protezione!

L'accelerazione misurata raggiunge di solito il valore di 7,6 m/s ^2 .

5. MONTAGGIO DELL'IMPUGNATURA

SUPPLEMENTARE E DEL MODULO DEL CAVO DI RETE

⚠ Prima di ogni intervento alla macchina, estrarre la spina dalla prese di rete.

Utilizzare la macchina con l'impugnatura supplementare 11. Mettere l'impugnatura supplementare sul diametro collare ed avvitare forte con la vite di serraggio.

Collegare il modulo del cavo di rete all'impugnatura. La spina deve innestarsi in posizione.

Utilizzare il modulo di cavo di rete esclusivamente per elettroutensili Rupes. Non tentare di utilizzare il modulo in combinazione con altre macchine.

Impiegare esclusivamente moduli del cavo di rete originali Rupes.

6. MESSA IN ESERCIZIO

Prima della messa in esercizio, controllare che la tensione di rete corrisponda ai valori indicati sulla targhetta di costruzione della macchina.

Premere oppure lasciare l'interruttore di inserimento/ disinserimento 8.

L'interruttore di inserimento/disinserimento può essere bloccato con il pulsante di fissaggio 7. Per sbloccare, premere brevemente l'interruttore di inserimento/disinserimento 8 e lasciarlo.

ROTOSTOP

Tramite il commutatore rotante 4 è possibile selezionare due impostazioni.

1 = Foratura/foratura a martello, lavori di miscelazione

= Senza rotazione: leggeri lavori di scalpel-latura.

Il modo più semplice di eseguire la commutazione è quando la macchina è ferma.

Azionando l'interruttore di inserimento/disinserimento 8 opp. all'avvio della macchina, la trasmissione passa all'impostazione preselezionata.

FORATURA - FORATURA A MARTELLO

Per forare, mettere il selettore 9 in posizione

Per foratura a martello metterlo in posizione

Il modo più semplice di eseguire la commutazione è quando la macchina è ferma. Azionando l'interruttore di inserimento/disinserimento 8 opp. all'avvio della macchina, la trasmissione passa all'impostazione preselezionata.

Indicazioni: La rotazione sinistrorsa nel corso di foratura a martello danneggia la punta. Lavorando con una corona a forare diamantata ed in caso di miscelazione è indispensabile disinserire il sistema battente.

Per lavori di lavori di scalpellatura, mettere il selettore 4 nella posiozione

In caso di foratura a martello è indispensabile utilizzare esclusivamente punte con applicazioni di placchette di metallo duro e con un gambo SDSplus. Non è possibile utilizzare punte per pietra comunemente in commercio con gambo cilindrico ed adattatore 13 né è possibile utilizzare un comune mandrino portapunta in caso di impiego del martello pneumatico.

COMANDO NUMERO DI GIRI

Tramite l'interruttore di inserimento/disinserimento 8 è possibile regolare il numero di giri a variazione continua. Premendo leggermente sull'in-

terruttore di inserimento/disinserimento 8 la macchina comincia a girare lentamente; il numero di giri sale aumentando la pressione esercitata.

INVERSIONE DELLA DIREZIONE DI MARCIA

Azionare il commutatore per la reversibilità 6 solo a macchina ferma!

Afferrare il commutatore per la reversibilità 6 per entrambi i lati.

Rotazione destrorsa: mettere il commutatore per la reversibilità 6 nella posizione «R».

Rotazione sinistrorsa: mettere il commutatore per la reversibilità 6 nella posizione «L».

Importante! Premere rispettivamente il commutatore per la reversibilità 6 fino alla battuta nella carcassa, cioè, fino a percepirne l'incastro.

Se il commutatore per la reversibilità 6 si trova tra la posizione «R» e «L», la macchina non può essere messa in esercizio.

7. INSERIRE ED ESTRARRE GLI UTENSILI

L'attacco utensili 1 blocca gli utensili di foratura e gli utensili per scalpellare senza dover ricorrere all'ausilio di attrezzi.

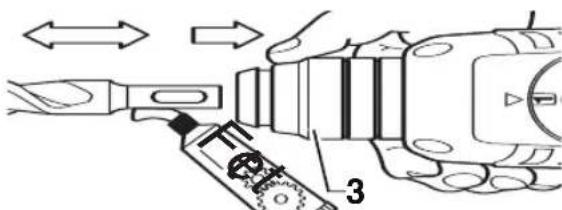

INSERIRE L'UTENSILE

⚠ Prima di ogni intervento alla macchina, estrarre la spina dalla prese di rete.

Pulire il gambo dell'utensile e lubrificarlo leggermente.

Estrarre all'indietro la boccola di sbloccaggio 3. Ruotandolo, inserire l'utensile nell'attacco utensili fino a quando fa presa. Lasciare il mandrino di serraggio. Controllare che l'utensile sia ben fisso. Fare attenzione a non danneggiare la protezione antipolvere 2.

Se la protezione antipolvere è danneggiata, è estremamente importante sostituirla!

ESTRARRE L'UTENSILE

Spingere all'indietro la boccola di sbloccaggio 3 ed estrarre l'utensile.

REGOLARE LO SCALPELLO

Mettere il commutatore rotante 4 in una posizione intermedia. Lo scalpello può dunque essere girato manualmente nella posizione di lavoro che si desidera.

In seguito, rimettere il commutatore rotante 4 nella posizione. Lo scalpello fa presa automaticamente non appena viene sottoposto a carico radiale tramite il processo di lavorazione opp. scalpellatura.

8. MANDRINO PORTAPUNTA (ACCESSORIO)

Per lavori di foratura nel metallo, nel legno e in materiali artificiali tramite punte con un gambo normale, è fornibile un mandrino portapunta (mass. 13 mm apertura). Il mandrino viene montato sull'adattatore (accessorio) per bit cacciaviti. è possibile utilizzare tutti i mandrini comunemente reperibili sul mercato che abbiano una madre-vite 1/2" x 20 UNF (apertura mass. 13 mm).

MONTARE IL MANDRINO PORTAPUNTA

⚠ Prima di ogni intervento alla macchina, estrarre la spina dalla prese di rete.

Pulire la filettatura al mandrino portapunta (accessorio) ed all'adattatore 13 (accessorio).

Avvitare il mandrino portapunta sull'adattatore e bloccare l'adattatore nell'attacco utensili come se fosse una punta. Per avvitare bene (30 Nm) il mandrino portapunta, mettere il commutatore rotante 4 provvisoriamente sulla posizione

9. CONSIGLI PRATICI

Non forare linee elettriche, nonchè tubazioni di gas e di acqua posate in maniera non visibile. Prima di cominciare con l'operazione di foratura,

controllare le superfici utilizzando p.e. un rilevatore di metalli.

Per forare nel metallo, utilizzare esclusivamente punte perfettamente in ordine e bene affiliate; per forare nella pietra e nel calcestruzzo, utilizzare esclusivamente punte per pietra con applicazioni di placchette di metallo duro.

Regolare il numero di giri sempre in base al tipo di materiale in lavorazione ed in base al diametro della punta. Per eseguire lavori di precisione nel metallo e nel legno, fissare la macchina in un montante per foratura (accessorio).

FORATURA A MARTELLO - SCALPELLATURA Portare occhiali e cuffie di di protezione.

Non esercitare una pressione troppo forte: non è così che si raggiunge una prestazione maggiore. Durante l'operazione di scalpellatura si raggiunge il miglior effetto scalpellando di volta in volta piccoli pezzi di materiale.

Durante l'operazione di scalpellatura, lavorare sempre portando gli occhiali di protezione e con l'impugnatura supplementare 11. Prima della messa in esercizio, controllare che il commutatore rotante 4 sia innestato nella posizione

FORARE LE PIASTRELLE

Preforare delicatamente la piastrella ed inserire la foratura a martello solo dopo aver perforato completamente la piastrella.

AVVITARE

L'adattatore 13 (accessorio) può alloggiare bit cacciaviti. Possono essere utilizzati bit cacciaviti comunemente reperibili sul mercato e che abbia-no un dado esagonale da 6,3 mm opp. 1/4" (DIN 3126, Forma C). I bit cacciaviti vengono tenuti nell'adattatore tramite una rondella. Per questo motivo, utilizzare soltanto bit che abbiano apposite tacche.

10. FRIZIONE

Se l'utensile di foratura si blocca oppure resta incastrato, scatta la frizione di sicurezza.

Liberare immediatamente la macchina dal carico tirando indietro la punta utensile.

Durante le operazioni di lavoro, tenere la macchina sempre con entrambe le mani e provvedere ad una sicura posizione di lavoro.

11. DISPOSIZIONI DI MANUTENZIONE

Prima di ogni intervento alla macchina, estrarre la spina dalla prese di rete.

Mantenere sempre pulite le feritoie di ventilazione.

Pulire regolarmente con uno straccio e senza detergenti, parti in materiale artificiale che siano accessibili dall'esterno.

Dopo un periodo abbastanza lungo in cui la macchina sia stata soggetta a condizioni operative estreme, sarà necessario affidare la macchina ad un Centro di servizio Rupes perché venga eseguita una ispezione ed una minuziosa pulizia.

12. MISURE ECOLOGICHE

Non gettare le apparecchiature elettriche tra i rifiuti domestici.

Recupero di materie prime, piuttosto che smaltimento di

rifiuti.

Macchina, accessori ed imballaggio dovrebbero essere inviati ad una riutilizzazione ecologica.

Queste istruzioni sono stampate su carta riciclata sbiancata senza cloro.

I componenti in plastica sono contrassegnati per il riciclaggio selezionato.
