MANUAL DE USUARIO BH 252R Rupes
MANUAL DE INSTRUCCIONES
MANUAL DE INSTRUCCIONES
El martillo perforador conpercutor neumático es de aplicación universal para taladrar con percu- tor, para trabajos leves de cincelado en piedra, asl como para taladrar y atornillar en madera, metal y material sintético.
1. INDICACIONES DE SEGURIDAD Y PREVENCIÓN DE ACCIDENTES
Antes de poner la máquina en funcionamiento lea Integramente las instrucciones de manejo y aténgase a las indicaciones de seguridad allí descritas así como a las indicaciones generales de seguridad para herramientas eléctricas en el folleto adjunto.
Si se llegase a deteriorar el cable de red durante su utilización extraer inmediatamente el enchufe de la red.
No trabaje jamás con cable de red deteriorado.
Colocarse unas gafas de protección, un protector de oldos, unos guantes de protección y llevar un calzado fuerte.
Utilice unos protectores auditivos. El ruido intenso puede provocar sordera.
⚠ Emplee los puños adicionales suministrados con el aparato. La pérdida de control sobre el aparato puede provocar un accidente.
No trabajar materiales que contengan amianto.
No transportar el aparato asiéndolo del cable.
Las tomas de corriente en el exterior deben protegerse por un fusible diferencial.
Para identificar la máquina no debe taladrarse la carcasa, puesto que se inutilizarla el aislamiento de protección. Use etiquetas adhesivas.
En caso de agarrotarse la broca repentina-
mente, la máquina reacciona bruscamente.
Por ello tome siempre una posición estable
sujetando la máquina firmemente con ambas
manos
2. FIGURA
1 Portaùtiles
2 Caperuza antipolvo
3 Casquillo de desenclavamiento
4 Mando desactivador de giro
5 Aberturas de refrigeración
6 Selector de sentido de giro
7 Botòn de enclavamiento para interruptor de conexión/desconexión
8 Interruptor de conexión/desconexión/Control de as revoluciones
9 Conmutador taladrar/taladrar con percutor
10 Alojamiento para tope de profundidad
11 Empuiadura adicional
12 Fiador de módulo de cable de red
13 Adaptador para láminas de desatornillador/portabrocas
Los accesorios ilustrados o descritos no siempre corresponden al volumen de suministro.
3. DA TOS TÉCNICOS
Potencia absorbida 700 Watt
Velocidad en vaclo 0-1170 1/min
N° de percusiones en vaclo ____ max 5270 1/min
Energia de impacto 2,5 Joule
Margen recomendado para taladrar con percuror en hormigón ∅ 4-16 mm
Taladrar con percutor en hormigòn.... ∅ 24 mm
Acero ∅ 13 mm
Aleación ligeral ∅ 30 mm
Cuello de fijación ∅ 43 mm
Peso 2,6 Kg
4. INFORMACIÓN SOBRE RUIDOS Y VIBRA- CIONES
Determinación de los valores de medición según norma EN 60 745.
El nivel de ruido del aparato, en condiciones normales, determinado con un filtro A, es de: nivel de presión de sonido 88 dB (A); nivel de potencia acústica 99 dB (A).
Inseguridad de la medición K = 3 dB.
¡Se recomiendan protectores auditivos!
El nivel de vibraciones típico es de 7,6 m/s².
5. MONTAJE DE LA EMPURIADURA ADICIONAL Y DEL MÓDULO DE CABLE DE RED
¡Antes de cualquier manipulación en el aparato extraer el enchufe de la red!
Utilice el aparato solamente junto con la empuiadura adicional 11. Introducir la empuiadura adicional sobre el cuello de fijación y apretarla con el tornillo de sujeción.
Conecte el módulo de cable de red a la empuiadura. El conector debe quedar enclavado.
⚠ Emplee el módulo de cable de red sólo en herramientas eléctricas Rupes. No intente accionar otros aparatos con él.
Utilice solamente mòdulos de cable de red origi-
nales Rupes, como mínimo, con recubrimiento de caucho para trato rudo.
6. PUESTA EN MARCHA
Compruebe antes de la puesta en marcha, si la tensión de red coincide con la indicada en la placa de características del aparato.
CONEXION/DESCONEXION
Presionar o soltar el interruptor de conexión/desconexión 8.
El interruptor de conexión/desconexión puede enclavarse con el botón de enclavamiento 7. Para liberar el interruptor de conexión/desconexión 8 presionarlo brevemente y soltarlo.
DETENCIÓN DE GIRO
Con el mando desactivador de giro 4 pueden seleccionarse dos modalidades.
1 = Taladrar con y sin percutor, agitar
☐ = Sin rotación: para trabajos leves de cincelado.
La conmutación se realiza preferentemente con la máquina detenida.
Después de accionar el interruptor de conexión/desconexión 8, o bien con la puesta en marcha de la máquina, el engranaje se conmuta a la posición preseleccionada.
Para taladrar colocar el conmutador 9 sobre Para taladrar con percutor llevarlo a
La conmutación se realiza preferentemente con la máquina detenida. Después de accionar el interruptor de conexión/desconexión 8, o bien con la puesta en marcha de la máquina, el engranaje se conmuta a la posición preseleccionada.
Indicaciones: Al taladrar con percutor con giro a izquierdas se daia la broca. Desconectar el mecanismo percutor al emplear coronas diamantadas o un dispositivo mezclador.
Para realizar trabajos de cincelado colocar el conmutador 4 en
Al taladrar con percusión utilice exclusivamente brocas de metal duro con véstago SDS-plus. El mecanismo percutor neumático, no debe emplearse con brocas para piedra de vástago cilindrico usuales en el comercio que han sido fijadas a un portabrocas común empleando el adaptador 13.
CONTROL DE REVOLUCIONES
Con el interruptor de conexión/desconexión 8 pueden ajustarse las revoluciones de forma continua. Un presiòn leve del interruptor de conexión/desconexión 8 hace girar la máquina con bajas revoluciones; éstas van aumentando a medida que se incrementa la presiòn.
INVERSION DEL SENTIDO DE GIRO
¡Accione el selector de sentido de giro 6 sólo con la máquina parada!
Sujete el selector de sentido de giro 6 por ambos lados.
Giro a derechas: colocar el selector de sentido de giro 6 en "R".
Giro a izquierdas: colocar el selector de sentido de giro 6 en "L".
¡Atención! Presionar el selector de sentido de giro 6 hasta hacer tope en la carcasa, de manera que enclave perceptiblemente.
De encontrarse el selector de sentido de giro 6 entre las posiciones "R" y "L", no puede conectarse la máquina.
7. INSERCIÓN/EXTRACCIÓN DEL ÚTIL
El portaùtiles 1 sujeta brocas y cinceles sin requerir de una llave para ùtiles.

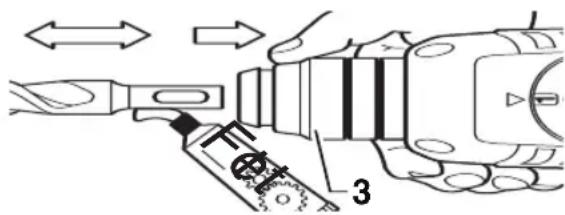

INSERCION DEL UTIL
¡Antes de cualquier manipulación en el aparato extraer el enchufe de la red!
Limpiar y engrasar ligeramente el vástago del útil.
Retire hacia atrás el casquillo de desenclavamiento 3. Introduzca girando el útil en el portaùtiles hasta que engatille. Suelte el casquillo de enclavamiento. Compruebe la fijación correcta del útil.
Ponga cuidado de no daiar la caperuza antipolvo 2.
¡Sustituir imprescindiblemente una caperuza antipolvo deteriorada!
EXTRACCION DEL UTIL
Empuje hacia atras el casquillo de desenclavamiento 3 y extraiga el útil.
AJUSTE DEL CINCEL
Coloque el mando desactivador de giro 4 en una posición intermedia. El cincel deja girarse ahora a mano a la posición de trabajo requerida.
Lleve a continuación el mando desactivador de giro 4 nuevamente a la posición □□. El cincel se enclava automaticamente al solicitarse radialmente durante el trabajo.
8. PORTABROCAS (ACCESORIO)
Para taladrar en metal, madera y material sintético con brocas de vastago normales puede adquirirse un portabrocas (capacidad de apertura 13 mm max.). El portabrocas se monta sobre un adaptador (accesorio) para laminas de desatornillador. Pueden emplearse todos los portabrocas normales con rosca interior 1/2" x 20 UNF (capacidad de apertura 13 mm max.).
MONTAJE DEL PORTABROCAS
¡Antes de cualquier manipulación en el aparato extraer el enchufe de la red!
Limpiar la rosca del portabrocas (accesorio) y del adaptador 13 (accesorio).
Enrosque el portabrocas sobre el adaptador y engatille el adaptador en el portaútiles igual que una broca. Para apretar el portabrocas (30 Nm), colocar el mando desactivador de giro 4 transitoriamente en la posición □.
9. CONSEJOS PRÀCTICOS
No taladrar conductores eléctricos, tuberlas de gas o de agua que pudieran encontrarse ocultos. Compruebe las areas previamente; por ejemplo con
un detector de metales.
Utilice en metal únicamente brocas con buen filo y en piedra y hormigón sólo brocas para piedra con filos de metal duro.
Adapte siempre las revoluciones al material a trabajar y al diametro de la broca. Para trabajar con precisión metal y madera fijar la maquina en un soporte para taladrar (accesorio).
TALADRAR CON PERCUTOR - CINCELAR
Colocarse gafas de protección y un protector de oidos.
No ejercer una presiòn de apli-
caciòn excesiva. Ello no incrementa el rendimiento.
Al cincelar se obtiene una mayor eficacia al arrancar material en trozos pequeios.
Al cincelar, trabajar solamente con gafas de pro-
tección y la empuiadura adicional 11. Compruebe antes de la puesta en marcha si el mando desactivador de giro 4 se encuentra enclavado en la posición ☐.
COMO TALADRAR AZULEJOS
Taladrar un azulejo lentamente. Solamente tras haber traspasado el azulejo cambiar a taladrar con percutor.
ATORNILLAR
El adaptador 13 (accesorio) permite alojar laminas de desatornillador. Pueden emplearse laminas (bits) usuales en el comercio con un hexagono de 6,3 mm o bien 1/4" (DIN 3126, forma C).
Las laminas de desatornillador se mantienen sujetas en el adaptador por una arandela muelle. Utilizar por ello únicamente laminas con mue- scas.
En caso de agarrotarse o atascarse el útil de perforar se activa el acoplamiento de deslizamiento. Descargar inmediatamente la maquina extrayendo el útil de perforar.
Sujetar siempre la maquina con ambas manos y manteniendo una posición estable.
11. MEDIDAS PARA MANTENIMIENTO
¡Antes de cualquier manipulación en el aparato extraer el enchufe de la red!
Mantenga siempre limpias las aberturas de refrigeración.
Limpiar periòdicamente con un paio, sin emplear productos de limpieza, las piezas de material sintético accesibles desde el exterior.
Después de una fuerte solicitación durante un tiempo prolongado debe entregarse el aparato para su inspección y limpieza a fondo a un taller de servicio Rupes.
12. PROTECCIÓN DEL MEDIO AMBIENTE
¡No deseche los aparatos eléctricos junto con los residuos domésticos!
Recuperación de materias primas en lugar de producir
desperdicios
El aparato, los accesorios y el embalaje debieran someterse a un proceso de recuperación que respete el medio ambiente.
Estas instrucciones se han impreso sobre papel reciclado sin la utilización de cloro.
Para efectuar un reciclaje selectivo se han identificado las piezas de plástico.
РУССКИЙ
CE Declaracion de conformidad
Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documentos normalizados siguientes: ver abajo
