BEDIENUNGSANLEITUNG BH 252R Rupes

(SIEHE ABB. SEITE 25-26)

Verwendung

Der Pneumatik-Bohrhammer ist universell einsetzbar zum Hammerbohren, für leichte Meilbelarbeiten in Gestein und zum Bohren sowie Schrauben in Holz, Metall und Kunststoff.

1. SICHERHEITSHINWEISE UND UNFALLSCHUTZ

Bevor Sie die Maschine in Betrieb nehmen, lesen Sie die Bedienungsanleitung vollständig durch, befolgen Sie die Sicherheitshinweise in dieser Anleitung sowie die Allgemeinen Sicherheitshinweise für Elektrowerk-zeuge im beigelegten Heft.

Wird das Netzkabel während der Arbeit beschädigt, sofort Netzstecker ziehen.
⚠ Niemals mit beschädigtem Netzkabel arbeiten.
Schutzbrille, Gehörschutz, Schutzhandschuhe und festes Schuhwerk tragen.
⚠ Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Benutzen Sie die mit dem Gerät gelieferten Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen führen.
⚠️ Kein asbesthaltiges Material bearbeiten.
⚠ Gerät nicht am Kabel tragen.
Steckdosen im Aul3enbereich müssen über Fehler-stromschutzschalter (FI-) abgesichert sein.
Um die Maschine zu kennzeichnen, darf das Gehäuse nicht angebohrt werden. Die Schutzisolation wird überbrückt. Verwenden Sie Klebeschilder.
Wenn der Bohrer unerwartet festklemmt, reagiert die Maschine ruckartig. Nehmen Sie deshalb immer einen sicheren Stand ein und halten Sie die Maschine fest mit beiden Händen.

2. BILD

1 Werkzeugaufnahme
2 Staubschutzkappe
3 Entriegelungshülse
4 Drehstoppschalter
5 Lüftungsschlitze
6 Drehrichtungsumschalter
7 Feststellknopf für Ein-/Ausschalter
8 Ein-/Ausschalter/Drehzahlsteuerung
9 Umschalter Bohren/Hammerbohren

10 Aufnahme für Tiefenanschlag

11 Zusatzgriff

12 Arretierung Netzkabelmodul

13 Adapter für Schraub-Bits/Bohrfutter

Abgebildetes oder beschriebenes Zubehör muss nicht zum Lieferumfang gehören.

3. TECHNISCHE DA TEN

Aufnahmeleistung 700 Watt

Drehzahlsteuerung 0-1170 1/min

Leerlaufschlagzahl max 5270 1/min

Schlagenergie 2,5 Joule

Empfohlener Bohrbereich

Hammerbohren ∅ 4-16 mm

Hammerbohren in Beton ∅ 24 mm

Stahl ∅ 13 mm

Leichtmetall ∅ 30 mm

Spannhals ∅ 43 mm

Gewicht 2,6 Kg

4. LARM-/VIBRATIONSINFORMATION

Messwerte ermittelt entsprechend EN 60 745.

Der A-bewertete Geräuschpegel des Geräts beträgt typischerweise: Schalldruckpegel 88 dB (A); Schallleistungspegel 99dB (A). Messunsicherheit K=3 dB

Gehörschutz tragen!

Die bewertete Beschleunigung beträgt typischerweise 7,6 m/s².

5. ZUSATZGRIFF UND NETZKABELMODUL MONTIEREN

Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker.

Betreiben Sie das Gerät nur mit dem Zusatzgriff 11. Den Zusatzgriff auf den Spannhals setzen und mit der Spannschraube festziehen.

Schliel3en Sie das Netzkabelmodul an den Handgriff an. Der Stecker muss einrasten.

Verwenden Sie das Netzkabelmodul nur für RupesElektrowerkzeuge. Versuchen Sie nicht, andere Geräte damit zu betreiben.

Verwenden Sie nur Original Rupes-Netzkabelmodule und zwar mindestens schwere Gummischlauchleitung.

6. INBETRIEBNAHME

Prüfen Sie vor Inbetriebnahme, ob die Netzspannung mit der Angabe auf dem Typenschild des Gerätes übereinstimmt.

EIN-/AUSSCHALTEN

Den Ein-/Ausschalter 8 drücken bzw. wieder loslassen.

Der Ein-/Ausschalter kann mit dem Feststellknopf 7 arretiert werden. Zum Lösen den

Ein-/Ausschalter 8 kurz drücken und loslassen.

DREHSTOPP

Mit dem Drehstoppschalter 4 können Sie zwei Einstellungen wählen.

1 = Bohren/Hammerbohren, Rührarbeiten

☐ = Keine Drehbewegung: Leichte Meil3elarbeiten.

Die Umschaltung läßt sich am besten im Stillstand vornehmen.

Nach Betätigung des Ein-/Ausschalters 8 bzw. beim Anlaufen der Maschine schaltet das Getriebe in die vorgewählte Einstellung.

BOHREN - HAMMERBOHREN

Zum Bohren den Umschalter 9 auf stellen.

Zum Hammerbohren auf stellen.

Die Umschaltung lässt sich am besten im Stillstand vornehmen. Nach Betätigung des Ein-/Ausschalters 8 bzw. beim Anlaufen der Maschine schaltet das Getriebe in die vorgewählte Einstellung.

Hinweise: Linkslauf beim Hammerbohren beschädigt den Bohrer. Bei Arbeiten mit Diamant-Bohrkronen und bei Rührarbeiten das Schlagwerk ausschalten.

Für Meil3elarbeiten den Umschalter 4 auf stellen.

Verwenden Sie beim Hammerbohren ausschließlich hartmetallbestückte Bohrer mit SDS plusSchaft. Die Verwendung handelsüblicher Steinbohrer mit zylindrischem Schaft unter Verwendung des Adapters 13 und eines üblichen Bohrfutters unter Einsatz des pneumatischen Hammerwerkes ist nicht möglich.

DREHZAHLSTEUERUNG

Mit dem Ein-/Ausschalter 8 können Sie die Drehzahl stufenlos steuern. Bei leichtem Druck auf den Ein-/Ausschalter 8 beginnt die Maschine lan-

gsam zu drehen; mit zunehmenden Druck erhöht sich die Drehzahl.

DREHRICHTUNG UMSCHALTEN

Betätigen Sie den Drehrichtungsumschalter 6 nur im Stillstand!

Greifen Sie den Drehrichtungsumschalter 6

beidseitig.

Rechtslauf: Drehrichtungsumschalter 6 auf "R" stellen.

Linkslauf: Drehrichtungsumschalter 6 auf "L"

stellen.

Wichtig! Drehrichtungsumschalter 6 jeweils bis zum Anschlag am Gehäuse durchdrücken, d. h. bis er spürbar einrastet.

Steht der Drehrichtungsumschalter 6 zwischen Pos. "R" und "L", kann die Maschine nicht eingeschaltet werden.

7. WERKZEUG EINSETZEN/ENTNEHMEN

Die Werkzeugaufnahme 1 spannt Bohr- und Meißelwerkzeuge ohne Werkzeugschlüssel.

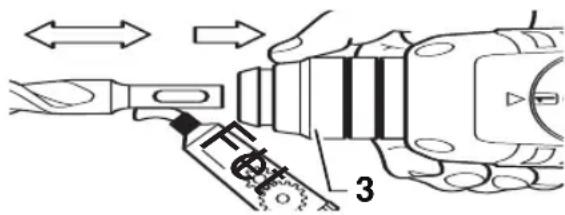

WERKZEUG EINSETZEN

⚠ Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker.

Reinigen Sie den Werkzeugschaft und fetten Sie

Ziehen Sie die Entriegelungshülse 3 zurück. Führen Sie das Werkzeug drehend in die Werkzeugaufnahme ein, bis es einrastet. Lassen Sie die Entriegelungshülse los. Prüfen Sie das Werkzeug auf festen Sitz.

Achten Sie darauf, dass die Staubschutzkappe 2 nicht beschädigt wird.

Beschädigte Staubschutzkappe unbedingt ersetzen!

WERKZEUG ENTNEHMEN

Schieben Sie die Entriegelungshülse 3 nach hinten und ziehen Sie das Werkzeug heraus.

MEISSEL EINSTELLEN

Bringen Sie den Drehstoppschalter 4 in eine Zwischenstellung. Der Meilßel lässt sich jetzt von Hand in die erforderliche Arbeitsposition drehen. Stellen Sie danach den Drehstoppschalter 4 wieder auf Position. Der Meilßel rastet automatisch ein, sobald er durch den Arbeits- bzw. Meilßelvorgang radial belastet wird.

8. BOHRFUTTER (ZUBEHÒR)

Für Bohrarbeiten in Metall, Holz und Kunststoff mit Bohrern mit normalem Schaft, ist ein Bohrfutter (max.13 mm Spannweite) lieferbar. Das Bohrfutter wird auf den Adapter (Zubehör) für Schraub-Bits montiert. Es können alle üblichen Bohrfutter mit Innengewinde 1/2" x 20 UNF (Spannweite max.13 mm) verwendet werden.

BOHRFUTTER MONTIEREN

Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker.

Gewinde am Bohrfutter (Zubehör) und am Adapter 13 (Zubehör) reinigen.

Schrauben Sie das Bohrfutter auf den Adapter und verriegeln Sie den Adapter wie einen Bohrer in der Werkzeugaufnahme. Um das Bohrfutter festzuziehen (30 Nm), stellen Sie den Drehstoppschalter 4 vorübergehend auf Position

9 FUR DIE PRAXIS

Bohren Sie nicht in verdeckt liegende elektrische Leitungen, Gas- und Wasserrohre. Untersuchen Sie vorher die zu bearbeitenden Flächen; zum

Beispiel mit einem Metallortungsgerät.

Verwenden Sie für Metall nur einwandfrei geschärfte Bohrer, für Stein und Beton nur hartmetallbestückte Gesteinsbohrer.

Passen Sie die Drehzahl immer dem zu bearbeitenden Werkstoff und dem Bohrerdurchmesser an. Für genaues Arbeiten in Metall und Holz die Maschine in einen Bohrständer (Zubehör) setzen.

HAMMERBOHREN - MEISSELN

Schutzbrille und Gehörschutz tragen.

Üben Sie keinen zu starken

Anpressdruck aus; die Leistung wird dadurch nicht erhöht.

Beim Meilßeln wird die beste Wirkung erzielt, wenn nur kleinere Materialstücke herausgebrochen werden.

Beim Meilßeln nur mit Schutzbrille und Zusatzgriff 11 arbeiten. Prüfen Sie vor der Inbetriebnahme, ob der Drehstoppschalter 4 in Stellung eingerastet ist.

IN FLIESEN BOHREN

Eine Fliese langsam anbohren. Erst wenn die Fliese durchbohrt ist, auf Hammerbohren umstellen.

SCHRAUBEN

Der Adapter 13 (Zubehör) kann Schraub-Bits aufnehmen. Es können handelsübliche Bits eingesetzt werden mit dem Sechskantmalß 6,3 mm bzw. 1/4" (DIN 3126, Form C).

Schraub-Bits werden im Adapter durch einen Federring gehalten. Deswegen nur Bits mit Kerben einsetzen.

10. RUTSCHKUPPLUNG

Klemmt oder hakt das Bohrwerkzeug, löst die Rutschkupplung aus.

Entlasten Sie sofort die Maschine, indem Sie das Bohrwerkzeug zurückziehen.

Halten Sie die Maschine immer fest mit beiden Händen und nehmen Sie einen sicheren Stand ein.

11. WARTUNGSMAßNAHMEN

Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker.

Halten Sie die Lüftungsschlitze stets sauber.

Von außen zugängliche Kunststoffteile regelmäßig mit einem Tuch ohne Reinigungsmittel abwischen.

Nach starker Beanspruchung über einen längeren Zeitraum sollte das Gerät zur Inspektion und gründlichen Reinigung einer Rupes-Servicestelle zugeführt.

12. UMWELTSCHUTZ

Werfen sie Elektrowerkzeuge nicht in den Hausmull. Rohstoffrückgewinnung statt Müllentsorgung.

Gerat, Zubehor und

Verpackung sollten einer umweltgerechten Wiederverwertung zugefuhrt werden.

Diese Anleitung ist aus chlorfrei gefertigtem Recycling-Papier hergestellt.

Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet.
