MANUALE UTENTE 560 Trike Big Wheeler GUDE

B1: Prima di mensa in funzione, leggere e rispettare il Manuale d'Uso e le istruzioni di sicurezza.

B2: Pericolo di lancio degli oggetti, se motore in marcia – Mantenere la distanza sicura.

B3: Durante l'esercizio mantenere la distanza sufficiente dal coltello del tagliaerba.

B4: Pericolo d'esplosione – Rabboccare il serbatoio solo con motore spento.

B5: Fumi tossici – Utilizzare l'apparecchio solo all'aperto.

B6: Utilizzare la protezione dell'udito ed occhiali di sicurezza.

B7: Prima delle riparazioni, manutenzione e pulizia spegnere il motore e togliere il cappuccio della candela d'accensione.

B8: Attenzione superficie calda – Pericolo delle ustioni

Tutela dell'ambiente:

Non deporre i rifiuti nell'ambiente, smaltirlo correttamente.			Il materiale d'imballo di cartone può essere consegnato al Centro di raccolta predisposto a tal scopo.

	(WW03)
Gli apparecchi elettrici/elettronici difettosi e/o da smaltire devono essere consegnati ai centri autorizzati.

Imballo:

Proteggere all'umidità Orientare l'imballo verso alto

Dati tecnici del tagliaerba BIG WHEELER 560 Trike #95110
Motore a benzina/potenza: 3,6 kW max. in 3600 min
Giri del motore: 2850/min
Livello della potenza acustica 83,5 dB(A)
Livello di pressione acustica garantito	98 dB (A)
Larghezza del taglio	550 mm
Ipostazione dell'altezza	centralizzata 6 livelli (25-75mm)
Alzata	173 cm ^-3
Capacità del sacco da raccolta	60 l
Peso:	36 kg

Apparecchio

Tagliaerba Big Wheeler 560 Trike

Tagliaerba a benzina con motore a 4 tempi OHV, risparmiante, con carter di lamiera d'acciaio verniciata a polvere.

Accessori:

Barra di guida in fo rma er gonomica, 6 possibilità d'impostazione comoda dell'altezza di taglio e sacco da raccolta da 60 l per tempo di lavoro sufficientemente lungo. Le ruota con cuscinetto a sfera, di 300 mm posteriori e ruota anteriore leggera da terreno, per mar cia facilitata sulle superfici non piane. Getto laterale regolabile.

Azionamento: azionamento delle ruote

Funzione: taglio, raccolta, tritatura, getto laterale.

Campi dell'uso: Per le superfici erbose dall'area media a grande. Perfettamente adatto per taglio nei luoghi mal accessibili. Ad es. tra gli alberi, cespugli e recinti vivi.

Volume della fornitura:

1. Manico estensibile
2. Getto laterale
3. Levetta d'attacco rapido
4. Filtro d'aria
5. Can dela d'accensione
6. Scarico/silenziatore del rumore
7. Boccone di rabbocco dell'olio
8. Levetta d'impostazione dell'altezza
9. Cesto di raccolta
10. Avviatore ad inversione
11. Targhetta d'identificazione
12. Levetta di servizio (per arresto automatico)
13. Leva d'azionamento
14. Pompa primaria
15. Bullone di stringimento

IT Dichiarazione di conformità CE

Dichiariamo con il presente noi, Gü de GmbH & Co. KG Birkichstraße 6, 74549 Wolpertshausen, Germany, che la concezione e costruzione degli app arecchi sotto elencati, nelle realizzazioni che stiamo introducendo alla v endita, sono co nforme ai requi siti p principali delle direttive CE sulla sicurezza ed igiene.

Nel caso della modifica dell'apparecchio da noi non autorizzata, la presente dichiarazione perde la propria validità.

Identificazione degli apparecchi: BIG WHEELER 508 A Cod.ord.: 94147

Data/firma del costruttore: 12.12.08

Dati sul sottoscritto:

sig. Arnold, Amministratore delegato

Direttive CE applicabili:

98/37/CE, 2000/14/CE_2005/88/CE

Applicate norme armonizzate:

EN 836:1997+A1:1997+A2:2001+A3:2004+AC:2006

EN 14982:1998

Ente di certificazione:

Numero di riferimento:

15028669 001

Garanzia

I diritti di garanzia, secondo la Lista di garanzia.

Istruzioni di sicurezza generali

Avvertenze

IMPORTANTE: La tagliaerba può am putare le dita sui piedi e/o sulle ma ni e la nciare i v ari co rpi. L'ignoranza delle prescrizioni sottostanti può costituire le gravi ferite.

AVVISO: Per evit are l'avviamento involontario dell'apparecchio dur ante la regolazione, tra sporto oppure manutenzione, sco nettere sempre il cavo dalla candela d'accensione.

AVVISO: I gas di scarico e loro singoli componenti contengono ed emettono i chimici che agiscono come i cancerogeni e possono dann eggiare l'embrione oppure provocare i problemi di fertilità.

AVVISO: Il silenzia tore e le altre parti del motore possono scaldarsi notevolmente durante l'eser cizio della m acchina e rimangono il tal stato ancora dopo lo spegnimento del motore. Non toccare tali parti per non rischiare le ustioni.

AVVISO: Mai me ttere I e ma ni ne llo scar ico laterale con motore in marcia!!!

I. PRESCRIZIONI GENERALI D'USO E DI SICUREZZA

• Leggere a ttentamente, per favore, qu esto Manuale d'uso!!! Pre ndere la cono scenza dei dispositivi di manovra e dell'uso corretto.
• Mantenere i piedi e le mani nella distanza sicura dalle parti rotanti della tagliaerba. M antenere la distanza sicura dallo scar ico fumi. Avvertenza: Non toccare le parti rotanti dell'apparecchio.
  • L'apparecchio dovrebbe ro manovra re solo le persone responsabili, aventi la conoscenza del Manuale d'Uso.
• Ispezionare accuratamente il ter reno, dove l'apparecchio dovrà essere utilizzato. El iminare tutti oggetti che potrebbero essere lanciati dall'apparecchio.
• Mai utilizzare la tagliaerba in vicinanza immediata delle altre persone, soprattutto d ei bambini, oppure degli animali.
• Durante lavoro utilizzare sempre la calzatura rigida e pantaloni lunghi. Mai lavorare senza le scarpe né nei sandali aperti.
• Se non strettamen te necessario, evitare il retromovimento d'ella tagliaerba. Andando dietro seguire il terreno dietro se stesso.
• Mai utilizzare la tagliaer ba con dispositivi di pr otezione difettosi oppure mancanti, ad.es. valvola da getto oppure sacco da raccolta.
  • Utilizzare solo gli accessori ammessi dal produttore.
• Spegnere l'apparecchio nel caso di attraversamento le vie oppure strade.
• Spegnere il motor e e sconnettere la candela d'accensione:

o Prima di liberare le parti bloccate oppu re prima di pulire il canale da getto intasato.
o Prima di controllo, pulizia oppure gli altri lavori sulla tagliaerba.
o Dopo l'afferramento del corpo estraneo d alla tagliaerba. Controllare che la tagliaerba n on sia danneggiata, rimuovere i danni eventuali prima di accendere nuovamente l'apparecchio.
o Nel caso delle for ti vi brazioni della tagliaerba controllarla immediatamente.

• Prima di sganciare il sacco da raccolta spegnere il motore e attendere, finché si ferma la lama.
  • Utilizzare l'apparecchio so lo in luce di giorno oppure in buona illuminazione artificiale.
• Mai utiliz zate l'apparecchio sotto l'effetto dell'alcol oppure droghe.
• Mai tagliare l'erba bagnata. Porre attenzione, dove vanno appoggiati i piedi e regge re fer mamente il manico. Andare piano con tagliaerba.
• Prima di avviare il motore allentare il giunto d'azionamento delle ruote.
  • Sostituire gli ammortizzatori difettosi.
  • Lavorando con ta gliaerba usare sempre gli occhiali di protezione.
• Eliminare i vari ostacoli, ad es. pietre, rami etc.
• Controllare che il terreno sia piano; nell'erba alta possono essere nascosti gli ostacoli.
• Non tagliare in vicinanza dei fognoli e delle pendenze. Si potrebbe perdere la stabilità e l'equilibrio.
  • Non utilizzare l'apparecchio sul terreno con una forte pendenza.
• Tenersi conto che il proprieta rio, oppure l'Utente, è responsabile delle ferite e del pericolo subito dalla altre persone, idem dei danni sulle cose.
• Porre attenzione e spegner e la tagliaerba in vicinanza dei bambini.
• Sulla pendenza tagliare sempre trasversalmente, mai in discesa oppure in salita.
• Mai lasciare lavorare con tagliaerba le persone che n on hanno preso la conoscenza de lle presenti istruzioni. L'età dell'operatore può essere limitata dalle prescrizioni locali.
  • AMMONIMENTO: La benzina è estremamente infiammabile:

o Conservare la benzina solo nei contenitori destinati a tal scopo.
o Riempire il serbatoio solo all'aperto, non fumare.
o Rabboccare la benzina prima di avviare il motore. Mai togliere il tappo e rabboccare la benzina con motore in marcia, oppure se caldo.
- Effondendo la benzina non provare avviare l'apparecchio. Portare via l'apparecchio e impedire l'origine della fonte del fuoco attorno la benzina defluita.
o Assicurare la chiusura del serbatoio di benzina sicura.

- Prima di utiliz zare la tagliaer ba controllare che non sia danneggiata e/o usu rata la lama, le viti della stessa e sistema di taglio. Le lame ed i dadi danneggiati sostituire sempre nel kit completo per evitare la mancanza dell'equilibrio dell'apparecchio. Non realizzare alcune modifiche sui dispositivi di protezione. Controllare periodicamente la loro funzione corretta.

- Mantenere l'apparecchio pulito, senza i residui dell'erba, delle foglie oppure dell'altro sporco. Eliminare sempre l'olio e/o benzina fuggiti. Prima di depositare il tagliaerba nei locali chiusi far raffreddare il motore.

- Porre attenzione particolare cambiando il senso della marcia sulla pendenza.

• Mai regolare l'altezza delle ruote con motore in marcia.

- Il dispositivo di raccolta dell'erba può perdere la sua funzionalità per causa dell'usura oppure danneggiamento e può avvenire il lancio degli oggetti. Controllare quindi periodicamente tali parti e nel caso di necessità cambiarle di quelle consigliate dal costruttore.

- La lama della tagliaerba è molto tagliente. Pe ricolo dell'infortunio! Porre l'attenzione particolare in manutenzione della lama, utilizzare i guanti di protezione oppure coprire i taglienti.

• Non cambiare l'impostazione inizia le del motore ed evitare il sovraccarico dello stesso.

- Una particolare att enzione por re girando la tagliaerba oppure tirandola verso se stesso.

- Nel caso di necessità ribaltare oppure sollevare la tagliaerba per attraversa re una supe rificie diversa, oppure t rasferendo la tagliaerba alla superficie da tagliare e/o via, fermare la lama.

• Prima di avviarla liberare le lame e giunti del motore.

- Avviare il motore con cura, secondo le istruzioni, e tenere i piedi in distanza sicura dalla lama.

- Non inclinare la tagliaerba durante l'avviamento tranne i casi indispensabili. Non inc linare in tal caso la tagliaerba più che necessario ed alzare sempre e la parte più distante.

- Non avviare il motore trovand osi d'avanti il boccone di scarico.

- Mai sollevare né trasferire la tagliaerba con m otore in marcia.

- Spento il motore abb assare l'impostazione del freno. Con motore dotato della valvola di chiusura chiudere la mandata della benzina.

• Aggiunto un sedile ausiliare, andare piano.

MONTAGGIO / PREPARAZIONE

⚠️ Tutti lavori di montaggio e manutenzione possono essere eseguiti sempre solo con motore spento!

Prima di montaggio oppure la prima messa della tagliaerba in funzione leggere attentamente il presente Manuale d'Uso.

⚠ IMPORTANTE: La tagliaerba è fornita p riva dell'olio e della benzina.

SBALLARE LA TAGLIAERBA

Estrarre la tagliaerba dal cartone e controllare che nell'imballo non siano rimaste alcune parti libere.

Montaggio delle ruote (fig. 6 a-f)

Montare sulla tagliaerba le ruote secondo le figure 6 a-f.

Attendersi all'ordine del disco distanziatore giusto su entrambi lati (fig. 6d)

Attendersi a che le viti a stella siano sufficientemente serrati (autobloccante).

Montaggio della ruota anteriore (fig. 7-12)

La barra in forma V inserire all'apposita struttura di fissaggio. Bloccare quindi la barra delle viti e dadi in dotazione.

Montaggio del sacco da raccolta (fig. 2) (fig. 3) (fig. 4)

1. Estrarre dall'imballo il sacco da raccolta, il telaio e l'inserto di plastica (fig. 2).

2. Inserire il telaio al sacco da raccolta e badare a che il giunto del telaio sia verso l'esterno del sacco da raccolta (fig. 3).

3. Fissare quindi il sacco da raccolta sul telaio (fig. 4).

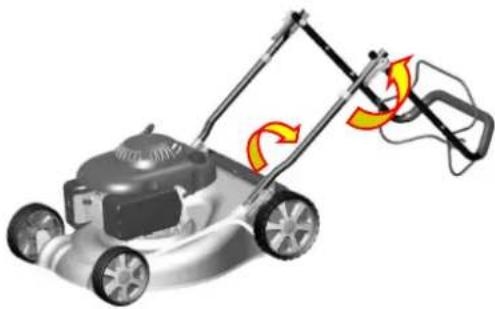

Assemblaggio - manico

IMPORTANTE: Smontare il manico con attenzione perché non avvenga la pinzata oppure il danneggiamento dei cavi.

1. Alzare il m anico f inché non si ferma in posizione di lavoro.

2. Togliere l'imballo di pr otezione, prendere le parti superiori d el m anico ed assemblarle c on la parte inferiore. Serrare le viti di bl occo su entrambi l ati del manico.

Togliere l'imballo di protezione della maniglia di manovra nella parte superiore.

Levetta di manovra (per arresto automatico) (12) – in avviamento p remere la levet ta ve rso il ma nico. Volendo spegnere il motore lasciare la levetta.

Leva dell'acceleratore (2) – viene utilizzata in avviamento. Leva dell'azionamento (13) – viene utilizzata vole ndo che la tagliaerba vada avanti

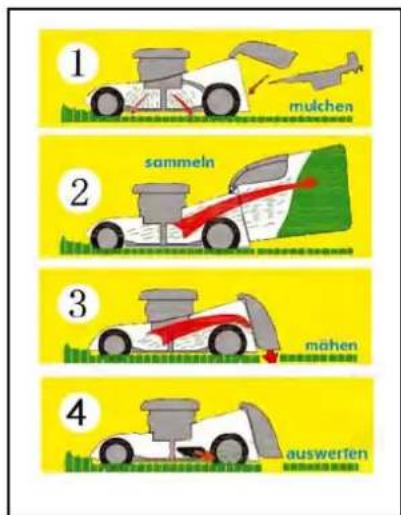

Campo d'applicazione:

Taglio (senza cesto di raccolta)

L'erba tagliata è appoggiata nelle strisce.

Taglio e raccolta

L'erba viene raccolta nel cesto (quando l'erba è umida e/o bagnata diminuisce la capacità del cesto). Volendo montare il cesto di raccolta sulla tagliaerba sollevare la piastra di copertura ed agganciare il cesto.

Zappatura

Quando il cuneo di zappatura è inserito (vedi figura e paragrafo "Cambio per zap patura"), l'erba non viene eliminata, ma le lame di taglio la macinano ed essa rimane sul campo erboso come la concimazione superficiale.

Taglio (getto laterale)

L'erba tagliata viene depositata lateralmente nelle strisce. Allentare la vite (fig. 1/15), estra rre il getto late rale e la vite (fig. 1/15) serrare nuovamente (fig. 5)

Cambio per zappatura

1. Montaggio e smontaggio degli accessori deve essere fatto sempre con motore spento.

2. Smontare il cesto di raccolta, inserire il cuneo di zappatura al canale di scarico e bloccarlo in modo che il cuneo di zappatura (1) sia orientato verso due fori (2) nella parte inferiore ed assicurarlo tramite il gancio autobloccante (3).

3. Accertarsi, per favore, che il cuneo di zappatura dopo il cambio è montato fermamente.

4. Attenzione!!! Utilizzare solo gli accessori originali del costruttore.

5. Smontaggio

Premere nel centro con pollice (3), allentare e deviare il cuneo di zappatura verso basso.

Se fosse avvenuto l'intasamento della tagliaerba durante la zappatura, rallentare la marcia perché la lama possa macinare più l'erba ed estenderla sul campo. Mai togliere l'erba cumulata con la mano.

La traslazione semovente è gestita come segue: Prem ere la levetta di servizio (levetta per arresto automatico) (12) verso il manico e contemporane amente spinger e verso lo stesso anche la leva d'azionamento (13).

Il movimento avanti si ferma lasciando la leva dell'azionamento (13).

REGOLAZIONE DELL'ALTEZZA DEL TAGLIO

In rapporto all'altezza del ta glio ric hiesta occ orre regolare l'altezza delle r uote. Agendo sulla leva (8) impostare l'altezza secondo la propria volontà. Più adatta, per la gr an parte delle tagliaerba, è la posizione media.

AGGIUNGERE L'OLIO PRIMA DELL'AVIAMENTO

Prima di o gni u so controllare sempre il livello dell'olio. Nel caso di necessità aggiungere l'olio (olio per motore 500 ml SAE30).

COPERCHIO DELL'IMBUTO D'OLIO - ASTINA CONTROLLO LIVELLO

LIVELLO MASSIMO LIVELLO MINIMO

La tagliaerba è fornita priva dell'olio nel motore.

AMMONIMENTO: Porre attenzione di non straboccare il ore dell'olio, altrimenti il silenziatore fumerà nel mom ento viamento.

1. Accertarsi ch e la t agliaerba è appoggiata sulla superficie piana.
2. Togliere il tappo del serbatoio dell'olio.
3. Inserire l'astina di c ontrollo d' olio e fissarla.

IMPORTANTE:

• Lo stato dell'olio deve essere controllato prima di ogni uso. Nel caso di necessità aggi ungere l'olio fino al segno sull'astina.

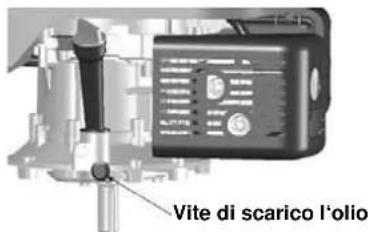

• Dopo 25 ore d'ese rcizio, o ppure ogni st agione, occorre cambiare l'olio. Lavorando ne ll'ambiente polveroso oppure inquinato può avve nire la nec essità di cam biare l'olio più spesso. Vedi " CAMBIO DELL'OLIO" n el p aragrafo Manutenzione del presente Manuale (SAE 30).

AGGIUNTA DEL COMBUSTIBILE (benzina senza piombo)

- Il combustibile viene aggiunto attraverso il foro sul serbatoio. Badare a che non a bbiate effuso l'olio. Utilizzare la benzina senza piombo pura, no rmale. Non mescolarla con olio. Compra re sempre solo la quantità della benzina sufficiente che venga sfruttata entro 30 giorni.

AMMONIMENTO: Eliminare l'olio e/o benzina effusi. n stoccare, non effondere, non utilizzare in vicinanza fiamma viva.

TAPPO DEL SERBATOIO DI BEZINA

AMMONIMENTO: I com bustibili ar ricchiti dell'alcol (gasohol), oppure i com bustibili con l'aggiunta di etanolo e/o ca rbinolo posso no assorbire l'umi dità co n la seguente origine dell'acido. In conseguenza di lun go stocca ggio, la benzina pu ra può dan neggiare il sistema ca rburante d el motore. Per precedere i p roblemi co n il mo tore occo rre svuotare il sistema c arburante p rima di stoccaggio superiore a 30 giorni. Svuotare il serbatoio del comburente, avviare il m oatore e lasci arlo i n marcia finc hé tutto sistema non sa rà vu oto. Og ni st agione ve rsare un combustibile nuovo. Ve di anche le is truzioni per lo stoccaggio. Mai versare i d epuratori n el se rbatoio di co mbustibile p er lo scopo della p ulizia del mo tore o ppure c arburatore. E' c osì possibile creare un danneggiamento irremovibile del motore.

AVVIAMENTO DEL MOTORE

Accertarsi prima dell'avviamento che la candela d'accensione sia in sua posizione e l'apparecchio contiene le quantità dell'olio e della benzina sufficienti.

AVVERTENZA: Per la causa del trattamento oleoso di protezione può avvenire che il motore fumerà durante il primo avviamento. Renderlo normale.

1. Pompa primaria (fig. 1/14) premere 3 volte !!!
2. Inserita la levetta di servizio (levetta dell'arresto automatico) (12) tirare fu ori pi ano la funicella d'avviamento (10) finché si se nte la resistenza, tirarla quindi di scatto e far partire il motore.
3. Far tornare la leva d'accelerazione (2) piano ve rso la posizione d'avviamento finc hé la ma rcia d el motore sarà uniforme.

AVVERTENZA: Nel caso del tempo freddo oppure dopo la fermata della macchina più lunga può essere necessario ripetere i primi passi più volte.

SPEGNIMENTO DEL MOTORE

- Volendo fermare il motore, la sciare I a I evetta di ser vizio (levetta per arresto automatico) (12).

AMMONIMENTO! Dopo aver spento il motore la lama gira ancora alcuni minuti. Volendo abbandon are la tagliaerb a togliere il cappuccio della candela d'accensione.

Consigli e raccomandazioni importanti per taglio dell'erba!!

In alcun e con dizioni, ad es. l'erba troppo alta, può essere necessa rio regist rare l'altezza del t aglio più alta per diminuire la fatica nello spingimento della tagliaerba, eliminare il sovr accarico del motore ed evitare incaglia mento dell'erba all'interno della tagliaerba. E' possibile che dovrà essere anche diminuita la velocità di ma rcia d ella tagliaerba oppure tagliare la superficie ancora una volta.
- Nel caso del taglio molt o faticoso può essere v antaggioso diminuire la velocità e la presa della tagliaerba.
- I fori di ventilazione sul cesto di raccolta possono intasarsi se non saranno puliti periodicamente. Lavare periodicamente con l'acqua il cesto di raccolta e far asciugarlo prima dell'uso.
- Mantenere pu lita la pa rte superiore del motore nel luogo dell'avvi atore. S arà così

migliorata la circolazione dell'aria ed aumenterà la vita del motore.

• Tagliare solo durante il tempo secco.
• Mantenere le lame sempre affiliate.

MANUTENZIONE

IMPORTANTE – Per la fidatezza d'esercizio costante e per mantenere la prestazione iniziale dell'apparecchio è indispensabile la manutenzione periodica.

1) Mantenere tutte le viti e dadi serrati in modo che sia sicuro che l'apparecchio si tro va nello stat o di funzionamento sicuro. La manutenzione periodica è ind ispensabile per la sicurezza e perfetto funzionamento.
2) Non conservare n ei loca li ch iusi l'ap parecchio contenente il com bustibile per ché il combustibile evaporato può prendere la fiamma.
3) Prima di conservare l'apparecchio nei locali chiusi occorre attendere finché si raffredda e svuotare il combustibile.
4) Per minimizzare il rischi o dell'incendio m antenere il motore, sile nziatore dello sc arico e s erbatoio del combustibile puliti e senza i residui erbosi, delle foglie e del gr asso. No n dep ositare l'erba insi eme la tagliaerba.
5) Per i motivi di sicurezza evitare l'uso dell'apparecchio con le parti usurate e danneggiate. Le parti difettose sostituire di quelle nuove, non riparare. Utilizzare solo i ricambi e le lame originali.

I co mponenti aventi la qua lità d iversa di quella prescritta p ossono d'anneggiare l'apparecchio e peggiorare la sicurezza.

6) Nel c aso di n eccessità sv uotare il mo tore, es eguirlo all'aperto e con il motore freddo.
7) Durante il montaggio e registrazione delle lame utilizzare i guanti rigidi di protezione.
8) Dopo aver affilato le lame controllare il senso di rotazione giusto e l'equilibrio.
9) Controllare periodicamente l'usura del coper chio autochiudente e del cesto di raccolta.
10) Sempre, quando l'apparecchio deve essere tr asferito, tenuto nelle mani oppu re ribaltato, utilizzare i guanti di protezione.

Prendere l'apparecchio sempre n ei pun ti che garantiscono la presa sicur a. Tenere con to de I pe so dell'apparecchio e la distribuzione dello stesso.

PULIZIA

Dopo ogni uso lavare accuratamente l'apparecchio con l'acqua, togliere i residui erbosi e fango dall'interno – sarà così eliminato attacco ed essiccamento de llo s porco ed evit ati i problemi nell'avviamento successivo.

La verniciatura all'interno del corpo può sc orzarsi fra tem po. Per evitare la successiva corrosione dell'apparecchio trattare i punti danneggiati di una mano del anticorrosivo.

Una-due volte all'anno togliere il carter del cambio e, usando la spazzola oppure l'ar ia compressa, pulire il va no attorno alle pulegge e cinghie di azionamento.

Una volta ne lla stagione occorre pu lire l'interno delle ruote d i trasmissione. Smontare ambedue ruote. Pulire le ruote dentate ed i b ordi delle s tesse d all'erba e dal sporco usando l'aria compressa oppure la spazzola.

SMONTAGGIO DELLA LAMA

Per lo scopo di pulizia/affilatura/sostituzione

Attenzione!!! Prima di smontaggio occorre sconnettere la presa della candela d'accensione.

Filtro d'aria

Allentare il coperchio del filtro ed estrarre la cartuccia filtrante. Per evitare la penetr azione dei cor pi estranei all'interno della bocca aspirante, il coperchio del filtro deve essere rimosso.

Per smontare le lame allentare le viti.

Montare nuovamente secondo la figura. Serrare le viti. Coppia 40 Nm. In sostituzione delle lame dovrebbe essere cambiata anche la vite

CAMBIO DELL'OLIO

Il tappo di scarico d'olio si tr ova sotto il motore. Prepara rsi un contenitore di raccolta dell'olio e togliere il tappo. Appena esce tutto olio rimettere il tappo con la rond ella e togliere i residui dell'olio.

Versare l'olio nuovo al serbatoio – SAE30. Controllare lo stato dell'olio mediante l'a stina pulita. L'ol io deve raggiungere il centro tra segni min. e ma x. sull'astina. Porre attenzione di non straboccare il serbatoio.

Avviare il motore e lasciarlo girare un po'. Spegne rlo quindi, attendere un minuto e controllare livello d'olio. Se necessario, aggiungerlo.

Vite di scarico l'olio

Appena il motore diventa fr eddo, ag endo con la chiave di fornitura smonta re la candela d'accensione, pulirla con la spazzola metallica e registrare la distanza con lo spessimetro a 0,75 mm (0, 030"). Rimonta re quindi la candela d'accensione. Badare a che non sia serrata tropp o. (in alternativa: (Bosch WR 7 DC); (NGK BPR 6 ES)

0.75mm

Mettere so tto il carbura tore un cont enitore ammesso per li stoccaggio della benzina. Per evitare la fuga della benzina usare l'imbuto.

Svitare la vita di scarico ed il tirante della valvola del comburente mettere in posizione ON.

Svuotato il serbatoio per comburente rimettere la vit e di scarico con anello da tenuta. Serrare bene la vite.

CONSERVAZIONE

La benzina non deve rimanere nel serbatoio più di un mese. Pulire periodicamente la tagliaerba e conserva rla nel locale asciutto e chiuso.

AMBIENTE

Per la tutela dell'ambiente si deve porre attenzione particolare ai seguenti punti:

• Utilizzare sempre la benzina senza piombo pulita.
• Utilizzare sempre l'imbuto e/o un bidone con regolazione dello stato per evit are la f uga d el comburente durante i l rabbocco.

• Non riempire il serbatoio fino al bordo.

• Non far uscire l'olio per motore.

- Accertarsi nel cambio d'olio, che l'olio esaurito verrà smaltito in conformità alle prescrizioni. Evitare la fuga dell'olio.

- Non deporre i filtri dell'olio nei rifiuti comunali, consegnarli al centro di raccolta.

- Sostituire il sile nziatore, se di fettoso. Per I e riparazioni utilizzare solo i ricambi originali.

- Per la regolazione del c arburatore rivolgersi s empre a l professionista.

- Pulire il filtro sempre secondo le istruzioni.

- Terminata la vi ta dell a tagliaerba, consigliamo di consegnarla a l venditore che pr ovvederà al suo smaltimento in conformità alle norme.

Controllare pe riodicamente il grado di us ura e l e condizioni tecniche della tagliaerba.

MANUTENZIONE

I ricambi originali Vi fornirà il venditore oppure la ns. Assistenza tecnica. Consigliamo di far fare la manutenzione annuale ed il controllo dei dispositivi di sicurezza presso l'officina autorizzata. Per la manutenzione ed acquisto dei ricambi rivolgersi, per favore, al venditore.

PROGRAMMA DELLA MANUTENZIONE

INTERVALLO PE RIODI DELLA MANUTENZIONE (4)		CO Prima di ogni uso – viene	Ogni mese oppure	Ogni 3 mesi oppure	Ogni 6 mesi oppure	Ogni anno oppure	Ogni due anni oppure
La manute nzione relativa ne mese indicato oppure dopo le ore d'e sercizio in dicate secondo ci ò ch e avvi prima			5 ore 25 ore 50 ore 100 ore			250 ore
Olio x mot. (SAE30)	controllare	O
	cambiare		O		O(2)
Filtro d'aria	controllare	O
	cambiare				O
Candela d'accensione	controllare pulire					0
	cambiare						O

DIAGNOSTICA DEI GUASTI
