NÁVOD K OBSLUZE 560 Trike Big Wheeler GUDE

CZ	Pred uvedením prístroje do provozu si, prosím, pečlivě pročtěte tento návod k obsluze.

A.V.2

K přetisku, a to i jednotlivých částí textu, je třeba povolení. Technické změny vyhrazeny.

Máte technické dotazy? Reklamací? Potřebujete náhradní díly nebo návod k obsluze?Na našich internetovych stránkách www.guede.com v části Servis Vám pomůžeme rychle a bez zbytečné byrokracie. Pomozte nám, prosim, abychom Vám mohli pomáhat. Pro identifikaci Vašeho přístroje v případě reklamace potřebujeme sériové číslo, číslo výrobku a rok výroby. Všechny tyto údaje najdete na typovém štítku. Abyste měli tyto údaje vždy po ruce, zapište si je, prosím, sem:Sériové číslo____Číslo výrobku:____Rok výroby____

Tel.: [phone] / 700-360 Fax: [phone] E-Mail: [e-mail]

Označení:

B1

B2

B3

B4

B5

B6

B7

B8

B1: Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny.
B2: Nebezpečí odmrštění předmětů, je-li motor v chodu – Dodržujte bezpečnostní odstup.
B3: Během provozu udržujte dostatečný odstup od nože sekačky.
B4: Nebezpečí exploze – Motor tankujte jen vypnutý.
B5: Jedovaté spaliny – Přístroj používejte jen venku.
B6: Používejte chrániče uší a bezpečnostní ochranné brýle.
B7: Před opravami, údržbou a čištěním vypněte motor a vytáhněte nástrčku zapalovací svíčky.
B8: Pozor horký povrch – Nebezpečí popálení

Ochrana životního prostředí:

Odpad neodhazujte do okolí, ale řádně jej likvidujte.				Obalový materiál z lepenky lze odevzdat ve sběrnách k tomu určených.

(H4CY)
Poškozené a/nebo likvidované elektrické a elektronické přístroje je nutno odevzdat ve sběrnách k tomu určených.

Obal:

Chraňte před mokrem	Orientace obalu nahoru

Technické údaje sekačky BIG WHEELER 560 Trike #95110:
Motor:	3,8 kW/5,1 PS (max. při 3600 min ^-1 )
Obsah: 173 ccm
Otačky při chodu naprázdno:	2850 min ^-1
Max. záběr: 550 mm
Obsah sběrného vaku:	60 l
6 možnosti nastavení výšky: 25-75 mm
Hlučnost LWA: 98 dB
Hmotnost: 36 kg
Rozměry: 1520 x 580 x 1000 mm

Přístroj

Sekačka Big Wheeler 560 Trike

Benzinová sekačka s 4-taktním motorem OHV, úsporná a s krytem z ocelového plechu natřeného práškovou barvou.

Vybavení:

Ergonomicky tvarovaná vodicí tyč, 6-násobné pohodlné nastavení výšky střihu a 60 l sběrný vak pro dostatečně dlouhou dobu sečení. Kolo s kuličkovým ložiskem o velikosti 300 mm vzadu a lehké terénní přední kolo pro snadné pojíždění i na nerovných plochách. Seřiditelný boční výhoz.

Pohon: pohon kol

Funkce: sečení, sběr, mulčování, boční výhoz

Oblasti použití: Pro střední až velké travnaté plochy. Skvěle se hodí pro sečení na těžko přístupných místech, např. stromy, keře a živé ploty.

Rozsah dodávky (Obr. 1)

1. Výsuvná rukojeť
2. Boční výhoz
3. Rychloupínací páčka
4. Vzduchový filtr
5. Zapalovací svíčka
6. Výfuk/tlumič hluku
7. Hrdlo pro dolévání oleje
8. Páčka pro nastavení výšky
9. Sběrný koš
10. Reverzní startér
11. Typový štítek
12. Páka pohonu
13. Primární čerpadlo

14. Svěrací šroub

15. Provozní páčka (páčka pro samočinné zastavení)

Prohlášení o shodě ES

Timto prohlašujeme my, Güde GmbH & Co. KG Birkichstraße 6, 74549 Wolpertshausen, Germany

že koncepce a konstrukce níže uvedených přístrojů a provedení, která uvádime do oběhu, odpovídají příslušným základním bezpečnostním a hygienickým požadavkům směrnic ES.

V případě změny na stroji, která s námi nebyla konzultována, ztrácí toto prohlášení platnost.

Označení přístrojů: BIG WHEELER 560 Trike číslo výrobku: 95110

Datum/podpis výrobce: 12.12.08

Údaje o podepsaném:

pan Arnold, jednatel

Příslušné směrnice ES:

Použité harmonizované normy:

EN 836:1997+A1:1997+A2:2001+A3:2004+AC:2006

EN 14982:1998

Certifikační orgán:

Záruční nároky dle přiložené záruční karty.

Všeobecné bezpečnostní pokyny

Upozornění

DŮLEŽITĚ: Sekačka na trávu může amputovat prsty na nohou či rukou a odhazovat různé předměty.

Nedodržení níže uvedených bezpečnostních předpisů může vést k vážným poraněním.

⚠️ VÝSTRAHA: Abyste zabránili neúmyslnému nastartování přístroje při seřizování, přepravě nebo údržbě, vždy odpojte kabel zapalovací svíčky.

⚠️VÝSTRAHA: Výfukové plyny a jejich jednotlivé komponenty obsahují resp. emitují chemikálie, které působí jako karcinogeny, mohou poškodit plod nebo vyvolat poruchy plodnosti.

⚠️ VÝSTRAHA: Tlumič i jiné součásti motoru se mohou za provozu stroje velmi zahřát a po vypnutí motoru zůstávají ještě horké. Nedotýkejte se těchto součástí, abyste zabránili popáleninám.

VÝSTRAHA: Je-li motor v chodu, nikdy nesahejte do vřeného bočního výhozu!!!

I. VŠEOBECNÉ PROVOZNÍ A BEZPEČNOSTNÍ PŘEDPISY

• Pročtěte si pečlivě tento návod k obsluze. Seznamte se s jeho obslužnými prvky a správným používáním.

- Ruce a nohy udržujte v bezpečné vzdálenosti od rotujících součástí. Udržujte bezpečný odstup od výfuku stroje. Upozornění: nedotýkejte se rotujících součástí stroje.

- Přístroj by měly provozovat pouze odpovědné osoby, které se seznámily s návodem k obsluze.

- Pečlivě prohledejte terén, na kterém budete přístroj používat. Odstraňte veškeré předměty, které by přístroj mohl při práci odhodit.

- Sekačku nepoužívejte, jsou-li v jeho bezprostřední blízkosti osoby (zejména děti) nebo zvířata.

- Při sekání noste pevnou obuv a dlouhé kalhoty. Nikdy nesekejte bosi ani v otevřených sandálech.

- Není-li to naléhavě nutné, vyhněte se pohybu se sekačkou vzad. Jdete-li vzad, dívejte se dozadu a pod sebe.

- Nikdy sekačku nepoužívejte s poškozenými či chybějícími ochrannými zařízeními, např. vyhazovací klapkou nebo sběrnými košem.

- Používejte pouze příslušenství povolené výrobcem.

- Při přecházení cest nebo silnic vypněte nůž.

• Vypněte motor a povolte zapalovací svíčku,

o před uvolňování zablokovaných součástí nebo čištěním ucpaného vyhazovacího kanálu

o před kontrolou, čištěním nebo různými pracemi na sekačce

o po zachycení cizího tělesa sekačkou. Zkontrolujte, zda sekačka není poškozená, případná poškození před opětovným zapnutím sekačky odstraňte.

o pokud sekačka nezvykle silně vibruje (hned zkontrolujte)

- Před sejmutím sběrného koše vypněte motor a počkejte, až se nůž zcela zastaví.

- Sekejte pouze za denního světla nebo při dostatečném umělém osvětlení.

- Přístroj neobsluhujte pod vlivem alkoholu nebo drog.

- Nikdy nesekejte v mokré trávě. Dávejte pozor, kam kladete nohy a pevně přidržujte vodicí rukojeť. Sekačku vedťe krokem.

- Před spuštěním motoru uvolněte spojku pro pohon kol. - Vadné tlumiče vyměňte.

- Při práci se sekačkou noste vždy ochranné brýle.

- Odstraňte různé překážky, např. kameny a větve.

- Zkontrolujte, zda terén nemá nerovnosti, ve vysoké trávě mohou být skryty překážky.

- Nesekejte v blízkosti svahů a příkopů. Mohli byste ztratit stabilitu a rovnováhu.

- Přístroj nepoužívejte na velmi strmém terénu.

- Uvědomte si, že majitel nebo uživatel je odpovědný za úrazy a ohrožení jiných osob i za věcné škody.

- Budte pozorní a sekačku vypněte, jsou-li v blízkosti děti.

• Na svahu sekejte po vrstevnici, nikdy ne do kopce či s kopce.

- Nikdy nedovolte dětem nebo jiným osobám, které nejsou seznámeny s návodem k obsluze, aby tento stroj provozovaly. Věk uživatele může být omezen místními ustanoveními.

• VÝSTRAHA: Benzín je vysoce hořlavý.

- Benzín ukládejte pouze v nádobách k tomu určených.

o Nádrž doplňujte pouze venku a při tom nekuřte.

○ Benzín doplňujte před spuštěním motoru. Uzávěr nádrže nikdy neotvírejte a nedoplňujte benzín, je-li motor horký nebo v chodu.

○ Pokud dojde k rozlití benzínu, v žádném připadě se nepokoušejte nastartovat. Přístroj odneste pryč a zabraňte vzniku zápalného zdroje v okolí rozlitého benzínu.

o Zajistěte bezpečné uzavření benzínové nádrže.

• Před použitím sekačky vždy zkontrolujte, zda není poškozený nebo opotřebený nůž, šrouby nože a sekací zařízení. Opotřebené nebo poškozené nože a šrouby vyměňujte vždy v celé sadě, abyste zabránili nevyváženosti stroje. Na ochranných zařízeních neprovádějte žádné změny. Pravidelně kontrolujte jejich řádnou funkci.
• Přístroj udržujte čistý, bez znečištění travou, listím nebo jinými nečistotami. Vyteklý olej nebo benzín vždy odstraňte. Před uložením sekačky do uzavřených prostor nechte vychladnout motor.
  • Bud'te zvlášť opatrní, když měníte na svahu směr.
  • Nikdy nenastavujte výšku kol při běžícím motoru.
• Zařízení na sběr trávy může vlivem opotřebení nebo poškození ztratit svou funkčnost a může docházet k odhazování předmětů. Součásti sekačky pravidelně kontrolujte a v případě potřeby je vyměňte za náhradní díly doporučené výrobcem.
• Nůž sekačky je velmi ostrý. Nebezpečí poranění! Budťe zvlást' opatrní při údržbě nože, noste ochranné rukavice nebo obalte brňity.
• Neměňte základní nastavení motoru a vyhýbejte se jeho přetěžování.
• Budte zvlášť ostražití, když sekačku otáčíte nebo přitahujete k sobě.
• Je-li třeba sekačku naklonit nebo nadzvednout, abyste přejeli jinou plochu než trávu, nebo vezete-li sekačku k sekané ploše resp. z ní, vypněte nůž.
• Pred spuštěním motoru povolte všechny spojky nožů a pohonu.
• Motor startujte podle návodu k obsluze a dávejte pozor, aby Vaše nohy byly v bezpečné vzdálenosti od nože.
• Při startování sekačku nenaklánějte s výjimkou případů, kdy je to nutné. V tom případě ji nenaklánějte více, než je nutné a zvedejte vždy stranu, která je od Vás odvrácená.
• Nespouštějte motor, stojíte-li před vyhazovacím otvorem.
• Je-li motor v chodu, sekačku nikdy nezvedejte ani nepřenášejte.
• Při vypnutí motor snižte nastavení brzdy. Je-li motor vybaven uzavíracím ventilem, po sekání uzavřete přívod benzínu.
• Jezděte pomalu, používáte-li přídavné vlečené sedadlo.

MONTÁŽ / PŘÍPRAVA

⚠️ POZOR: Veškeré montážní a údržbové práce mohou být prováděny vždy jen při vypnutém motoru!

Před sestavením své nové sekačky nebo jejím spuštěním si přečtěte celý návod k obsluze.

⚠️DŮLEŽITÉ: Sekačka se dodává bez oleje a benzínu.

Vybalte sekačku

Sekačku vyjměte z kartonu a zkontrolujte, zda v obalu nezůstaly nějaké volné součásti.

Montáž kol (obr. 6 a-f)

Na sekačku namontujte kola podle obrázků 6 a-f.

Dbejte na správné pořadí distančního kotouče na obou stranách (obr. 6d)

Dbejte na to, aby hvězdicové šrouby byly dostatečně pevně utaženy (samojistící).

Montáž predního kola (obr. 7-12)

Vodicí tyč ve tvaru V vsuňte do k tomu určené připevňovací konstrukce. Nyní vodicí tyč zajistěte šrouby a maticemi, jež jsou součástí dodávky.

Montáž sběrného vaku (obr. 2) (obr. 3) (obr. 4)

1. Sběrný vak, příslušný rám a plastovou vložku vyjměte z obalu. (obr. 2)

2. Rám dejte do sběrného vaku a dbejte na to, aby spojka na rámu byla vně sběrného vaku. (obr. 3)

3. Nyní sběrný vak na rámu zafixujte. (obr. 4)

Sestavení - rukojet'

DÜLEŽITÉ: Rukojeť rozebírejte opatrně, aby nedošlo k sevření či poškození kabelů.

1. Rukojeť zvedejte tak dlouho, až zaklapne v pracovním postavení.
2. Odstraňte ochranný obal, zdvihněte horní části rukojeti a smontujte ji se spodní částí. Dotáhněte pojistné šrouby na obou stranách rukojeti.
3. Odstraňte ochranný obal obslužného madla v horní části.

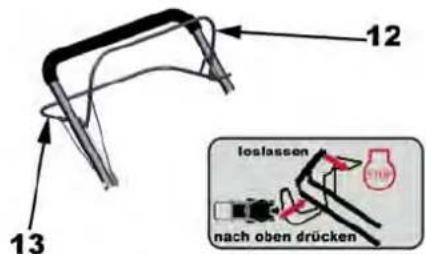

Provozní páčka (pro samočinné zastavení) (12) – při startování tlačte páčku směrem k rukojeti. Chcete-li vypnout motor, páčku uvolněte.

Páka plynu (2) – používá se při startování.

Páka pohonu (13) se používá, chcete-li, aby se sekačka pohybovala dopředu.

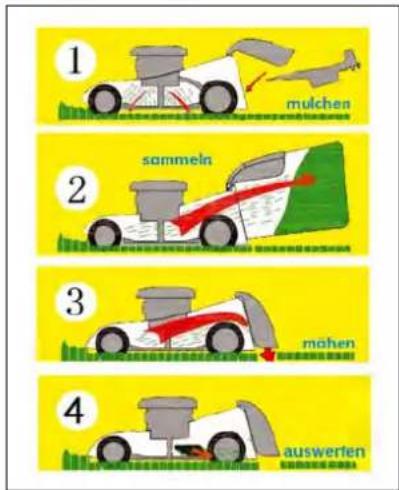

Sekání (bez sběrného koše)

Posekaná tráva se odkládá v pruzích.

Sekání a sběr

Tráva se sbírá do sběrného koše (je-li tráva vlhká či mokrá, snižujte to kapacitu koše). Chcete-li koš upevnit na sekačku, nadzvedněte krycí desku a sběrný koš zavěste.

Mulčování

Když je zasunutý mulčovací klín (viz obrázek a odstavec „Přestavba na mulčování“), tráva se nevyhazuje, ale sekací nože ji rozmělní a tráva zůstane jako povrchové hnojení na trávníku

Sečení (boční výhoz)

Posečená tráva se ukládá po stranách v pásech. Povolte šroub (obr. 1/15), vytáhněte boční výhoz a poté šroub (obr. 1/15) opět utáhněte (obr. 5)

Přestavba na mulčování

1. Montáž a demontáž příslušenství musí vždy probíhat při vypnutém motoru.
2. Odstraňte sběrný koš, do vyhazovacího kanálu zavedťe mulčovací klín a zaaretujte jej tak, že mulčovací klín (1) namíříte proti dvěma otvorům (2) ve spodní části a zajistíte jej samojisticím hákem (3).
3. Ujistěte se, prosím, že mulčovací klín je po přestavbě pevně namontován.

1. Pozor!!! Používejte pouze originální vybavení od výrobce.

5. Demontáž

Uprostřed stiskněte palcem (3), pak povolte a mulčovací klín vychylte směrem dolů.

Pozor!!!

Pokud by došlo během mulčování k ucpání sekačky, snižte rychlost pojezdu, aby nůž mohl trávu déle rozmělňovat a rozprostírat na trávníku. Nashromážděnou trávu nikdy neodstraňujte rukou.

OVLÁDÁNÍ POHONU

Samohybný pojezd se ovládá takto: Stiskněte provozní páčku (páčka pro samočinné zastavení) (12) směrem k rukojeti a současně s tím tlačte k rukojeti páku pohonu (13). Pohyb vpřed se zastaví uvolněním páky pohonu (13).

NASTAVENÍ VÝŠKY SEKÁNÍ

V závislosti na požadované výšce sekání je třeba nastavit výšku kol. Pomocí páky (8) nastavte výšku podle svých představ. U většiny sekaček je nejvhodnější střední poloha.

PŘED NASTARTOVÁNÍM DOPLŇTE OLEJ

Před každým použitím je nutno zkontrolovat stav oleje. V případě potřeby olej dolijte (Motorový olej 500ml SAE30).

VÍKO OLEJOVÉ NÁLEVKY – OLEJOVÁ MĚRKA

HORNÍ HRANICE SPODNÍ HRANICE

Sekačka se dodává bez oleje v motoru.

VÝSTRAHA: Dejte pozor, abyste motor olejem eplnili, jinak bude tlumič při startování kouřit.

1. Ujistěte se, že sekačka stojí na rovné ploše.
2. Sejměte víko z olejové nádrže.
3. Vložte olejovou měrku a upevněte ji. DŮLEŽITÉ:

• Stav oleje je třeba zkontrolovat před každým použitím. V případě potřeby dolijte olej ke značce na olejové měrce.

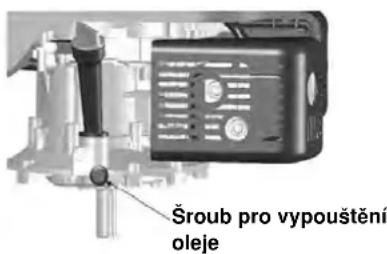

- Po 25 hodinách provozu nebo každou sezónu je nutno provést výměnu oleje. Při práci v prašném nebo znečištěném prostředí se může stát, že je třeba olej vyměnit častěji. Viz "VÝMĚNA OLEJE" v článku Údržba této přiručky (SAE 30).

DOPLŇOVÁNÍ PALIVA (bezolovnatý benzín)

- Palivo se dolévá plnicím otvorem v nádrži. Dbejte, abyste benzín nerozlili. Používejte obvyklý, čistý bezolovnatý benzín. Benzín nemíchejte s olejem. Kupujte vždy jen přiměřené množství benzínu tak, abyste jej spotřebovali do 30 dnů.

VÝSTRAHA: Rozlity olej nebo benzín setřete. kladujte, nerozlévejte, nepoužívejte v blízkosti vřeného ohně.

UZÁVĚR BENZÍNOVÉ NÁDRŽE

AVYSTRAHA: Paliva obohacená alkoholem (gasohol) nebo paliva s příměsí etanolu či metanolu mohou přitahovat vlhkost za následného vzniku kyseliny. Čistý benzín tak může v důsledku dlouhého skladování poškodit palivový systém motoru. Chcete-li predejít problémům s motorem, měli byste palivový systém před uložením na dobu delší než 30 dnú vyprázdnit. Vypust'te palivovou nádrž, nastartujte motor a nechte jej běžet, dokud nejsou palivový systém a karburátor prázdné. Každou sezónu nalijte čerstvé palivo. Viz také pokyny pro uskladnění. Nikdy do palivové nádrže nelijte čisticí prostředky za účelem vyčištění motoru či karburátoru. Můžete tak způsobit neopravitelné poškození motoru.

STARTOVÁNÍ MOTORU

Při startu se nejprve ujistěte, že zapalovací svíčka je na svém místě a v přístroji je dostatečné množství oleje a benzínu.

UPOZORNĚNÍ: Kvůli ochrannému olejovému filmu na vnitřním povrchu motoru může motor při prvním nastartování kouřit. To považujte za normální.

1. Primární čerpadlo (obr. 1/14) stiskněte 3krát!!!
2. Při zatažené provozní páčce (páčce pro samočinné vypnutí) (12) nyní vytahujte pomalu nahazovací šňuru (10), až ucítíte lehký odpor, pak silně zatáhněte za nahazovač, až motor naskočí.
3. Páku plynu (2) nyní trochu stahujte zpět ze startovací pozice, až bude chod motoru rovnoměrný.

UPOZORNĚNÍ: Pří chladném počasí nebo po delším odstavení stroje může být nutné opakovat první kroky několikrát.

ZASTAVENÍ MOTORU

- Chcete-li motor zastavit, uvolněte provozní páčku (páčku pro samočinné vypnutí) (12).

VÝSTRAHA! Po vypnutí motoru se nůž ještě několik vteřin točí. Pokud byste chtěli nechat sekačku ležet bez dozoru, odpojte víčko zapalovací svíčky.

Důležité tipy a rady pro sekání trávy!!!

• Za určitých podmínek, např. při velmi vysoké trávě, může být nutné nastavit větší výšku sekání, aby se snížila námaha při tlačení sekačky, odstranilo přetížení motoru a zabránilo uvíznutí trávy v sekačce. Je možné, že také budete muset snížit rychlost pojezdu sekačky a/nebo plochu posekat opakovaně.
• Je-li sekání velmi obtížné, může být výhodné snížit rychlost pojezdu a záběr sekačky.
• Odvětrávací otvory ve sběrném koši se mohou ucpat, pokud nebudete koš pravidelně čistit. Sběrný koš čistěte pravidelně vodou a před použitím jej nechte vyschnout.
• Horní část motoru v místě startéru udržujte v čistotě. Tím se zlepší proudení vzduchu a zvýší životnost motoru.
  • Sekejte pouze při suchém počasí.
• Nože udržujte neustále ostré.

ÚDRŽBA

DÜLEŽITÉ – Pravidelná údržba je nevyhnutelná pro konstantní provozní spolehlivost a udržení původního výkonu prístroje.

1) Veškeré šrouby a matice udržujte dotažené tak, abyste si byli jisti, že přístroj je v provozně spolehlivém stavu. Pravidelná údržba je nezbytná pro bezpečnost a bezporuchový provoz.
2) Přístroj s palivem nikdy neukládejte v uzavřených místnostech, neboť odpařující se palivo se může vznítit.
3) Před uložením v uzavřených místnostech je nutno přístroj nechat zchladnout a vypustit z něho palivo.
4) Abyste minimalizovali riziko požáru, udržujte motor a výfukový tlumič i palivovou nádrž čisté a beze stop trávy, listí a tuků. Posekanou trávu neukládejte společně se sekačkou.
5) Z bezpečnostních důvodů se vyhněte používání přístroje s opotřebenými resp. poškozenými součástmi. Vadné součásti nahradťe novými, neopravujte je. Používejte jen originální náhradní díly a originální náhradní nože. Součásti, které mají jinou než předepsanou kvalitu, mohou přístroj poškodit a ohrozit Vaši bezpečnost.
6) Je-li nutné vyprázdnit palivovou nádrž, provádějte to venku a při studeném motoru.
7) Při montáži a seřizování nožů noste pevné ochranné rukavice.

8) U nožů po nabroušení zkontrolujte správný směr otáčení a vyváženost.
9) U samozavíracího krytu a sběrného koše kontrolujte pravidelně opotřebení a znečištění.
10) Vždy, když přístroj musíte přepravovat, držet v rukou nebo naklánět, noste bezpečnostní rukavice.

Přístroj uchopte vždy v místech, která zaručují bezpečné držení. Berte v úvahu hmotnost přístroje a její rozložení.

ČIŠTĚNÍ

Přístroj před každým použitím pečlivě omyjte vodou, zevnitř odstraňte trávu a bláto – zabráníte tak zaschnutí nečistot uvnitř přístroje a problémům při přištím startu.

Nátěr uvnitř skříně se může časem odřít. Abyste předešli pozdější korozi přístroje, opatřete odřená místa antikorozním nátěrem.

Jednou nebo dvakrát za rok sejměte kryt převodovky a kartáčem nebo tlakovým vzduchem očistěte prostor kolem řemenic a hnacích řemenů.

Jednou za sezónu byste měli vyčistit vnitřek hnacích kol. Obě kola demontujte. Ozubená kola a jejich okraje očistěte tlakovým vzduchem nebo kartáčem od trávy a nečistot.

DEMONTÁŽ NOŽE

Za účelem čištění / ostření / výměny

Pozor!!! Před demontáží je nutno nejprve odpojit zástrčku zapalovací svíčky.

Při demontáži nožů povolte šroub.

Smontujte opět podle obrázku. Dotáhněte šrouby. Krouticí moment 40 Nm. Při výměně nožů byste měli vyměnit i šroub.

VÝMĚNA OLEJE

Zátka pro vypouštění oleje je umístěna pod motorem. Mějte přichystanou nádobu na zachycení oleje a demontujte zátku. Jakmile olej vyteče, vsadťe novou zátku s podložkou a otřete zbytky oleje.

Do nádrže nalijte nový olej SAE30. Stav oleje změřte čistou měrkou. Olej musí dosahovat mezi značky min. a max. na měrce. Dávejte pozor, abyste nádrž nepřeplnili.

Motor nastartujte a nechte krátce běžet. Pak jej vypněte, vyčkejte minutu a změřte stav oleje. V případě potřeby olej dolijte.

Šroub pro vypouštění oleje

Zapalovací svíčka

Jakmile motor vychladne, demontujte pomocí dodaného klíče zapalovací svíčku, očistěte ji drátěným kartáčem a vzdálenost nastavte pomocí spároměru na 0.75 mm (0.030"). Pak zapalovací svíčku opět nasadťe. Dbejte na to, abyste ji nedotáhlí příliš silně. (alternativně: (Bosch WR 7 DC); (NGK BPR 6 ES)

Povolte víko filtru a vymontujte pěnový filtrační prvek. Abyste zabránili vniknutí cizích těles do sacího otvoru, je nutno víko filtru opět nasadit.

PAPIROVÝ FILTR VÍKO VZDUCHOVÉHO FILTRU PĚNOVÝ FILTR

VYPRÁZDNĚNÍ PALIVOVÉ NÁDRŽE A KARBURÁTORU

Pod karburátor postavte nádobu, ve které je povoleno skladovat benzín. Abyste zabránili rozlití benzínu, pracujte s nálevkou. Odmontujte vypouštěcí šroub, pak přestavte támlo palivového ventilu do polohy ON.

Po vyprázdnění palivové nádrže opět nasadte vypouštěcí šroub s těsnicím kroužkem. Šroub pevně dotáhněte.

ULOŽENÍ

Benzín nesmí v palivové nádrži zůstat déle než 1 měsíc. Sekačku pravidelně čistěte a uložte ji do suché, uzavřené místnosti.

ŽIVOTNÍ PROSTŘEDÍ

Pro ochranu životního prostředí byste měli věnovat zvláštní pozornost následujícím bodům:

• Používejte vždy čistý bezolovnatý benzín.
• Používejte vždy nálevku a/nebo konev s regulací stavu, abyste zabránili rozlití paliva při tankování.
  • Palivovou nádrž nenaplňujte až po okraj.
  • Nenechte přetéci motorový olej.
• Při výměně oleje se ujistěte, že použitý olej bude zlikvidován v souladu s předpisy. Zabraňte rozlití oleje.
• Olejové filtry neodhazujte do komunálního odpadu, ale odevzdávejte jej v příslušné sběrně.
• Je-li vadný tlumič, vyměňte jej. Při opravách používejte originální náhradní díly.
  • Seřízením karburátoru pověřte vždy odborníka.

• Filtr čistěte vždy podle instrukcí.
- Doporučujeme vrátit sekačku po uplynutí životnosti sekačky prodejci, aby zajistil její likvidací v souladu s předpisy.
U sekačky pravidelně kontrolujte stupeň opotřebení a technický stav.

ÚDRŽBA

Originální náhradní díly Vám dodá Váš prodejce nebo naše servisní oddělení. Každoroční údržbu a kontrolu bezpečnostních prvků doporučujeme nechat provést u autorizované dílny. Za účelem údržby a pořízení náhradních dílů kontaktujte, prosím, svého prodejce.

PLÁN ÚDRŽBY

PRAVIDELNÝ INTERVAL ÚDRŽBY (4)		Před kaž-dým použi-tím	Každý měsíc nebo	Každé 3 měsíce nebo	1x za 6 měsíců nebo	Každý rok nebo	Každé dva roky nebo
Odpovídající údržba v uvedeném měsíci nebo po uplynutí uvedených provozních hodin – podle toho, co nastane dříve.			5 hod. 25	hod. 50 hod.	100 hod.	250 hod.
Motor. olej (SAE 30)	zkontrolovat O
	vyměnit		O		O(2)
Vzduchový filtr	zkontrolovat O
vyměnit					O
Zapalovací svíčka	zkontrolovat vyčistit		0
	vyměnit						O

DIAGNOSTIKA PORUCH

MOTORNESTARTUJE	Možná příčina	Náprava
1.Kontrola paliva	Nedostatek paliva	Doplnit palivo
	Špatné palivo, uložení stroje bez vyprázdnění benzínové nádrže, špatný druh benzínu.	Vyprázdnit palivovou nádrž a karburátor.Dolít čerstvý benzín.
2.Kontrola zapalovací svíčky	Špatná, znečištěná nebo špatně nastavená zapalovací svíčka	Vyměnit zapalovací svíčku (P-8).
	Zapalovací svíčka je mokrá od benzínu (zahlcený motor).	Svíčku vysušit a znovu nasadit.
3. Motor nechte opravit u prodejce nebo se informujte v příručce.	Ucpaný palivový filtr, špatné nastavení karburátoru resp. zapalování, zalepené ventily apod.	Vadné součásti vyměňte nebo (je-li to nutné) opravte.
4.Vadný pohyb vpřed	Příliš dlouhý tah	Změnit nastavení tahu
5. Tráva se nesbírá Ucp	aný kanál,plný sběrný koš,příliš mokrá trávaPred uvedením prístroja do prevádzky si, prosím, starostlivo prečítajte tento návod na obsluhu.	Vyčistit vyhazovací kanál,vyprázdnit sběrný koš,sekat při suchém počasí
A.V. 2Na pretlač, a to aj jednotlivých častí textu, je potrebné povolenie. Technické zmeny vyhradené.
	Máte technické otázky? Reklamáclu? Potrebujete náhradné dlely alebo návod na obsluhu?Na našich internetových stránkach www.guede.com v časti Servis vám pomôžeme rýchlo a bez zbytočnej byrokracie. Pomôžte nám,prosim, aby sme vám mohli pomáhat. Pre identifikáciu vášho prístroja v prípade reklamácie potrebujeme sériové číslo, číslo výrobku a rokvýroby. Všetky tieto údaje nájdete na typovom štítku. Aby ste mali tieto údaje vždy poruke, zapíšte si ich, prosím, sem:Sériové číslo ____Číslo výrobku:____Rok výroby____
	Tel.: [phone] / 700-360 Fax: [phone] E-Mail: [e-mail]

Označenia:

B1

B2

B3

B4

B5

B6

B7

B8

B1: Pred uvedením do prevádzky si prečítajte a dodržujte návod na obsluhu a bezpečnostné pokyny.
B2: Nebezpečenstvo odmrštenia predmetov, ak je motor v chode – Dodržujte bezpečnostný odstup.
B3: Počas prevádzky udržujte dostatočný odstup od noža kosačky.
B4: Nebezpečenstvo explózie – Motor tankujte len vypnutý.
B5: Jedovaté spaliny – Prístroj používajte len vonku.
B6: Používajte chrániče uší a bezpečnostné ochranné okuliare.
B7: Pred opravami, údržbou a čistením vypnite motor a vytiahnite nástrčku zapaľovacej sviečky.
B8: Pozor, horúci povrch – Nebezpečenstvo popálenia

	[czx8]
Odpad neodhadzujte do okolia, ale riadne ho likvidujte.				Obalový materiál z lepenky je možné odovzdať v zberniach na to určených.

Technické údaje ku kosačke na trávu BIG WHEELER 560 Trike #95110
Benzín. motor / výkon: 3,6 kW max.	pri 3600 min-1
Otáčky motora: 2850/min
Hladina akustického výkonu: 83,5 dB(A)
Zaručená hladina akust. tlaku:	98 dB(A)
Šírka rezu: 550 mm
Zdvihový objem: 173 cm	3
Veľkost' kolies:	vpredu 200 mm; vzadu 300 mm
Obsah zberného koša: 60 l
Hmotnost': 36 kg

Prístroj

Kosačka Big Wheeler 560 Trike

Dátum/podpis výrobcu: 12.12.08

Údaje o podpísanom:

pán Arnold, konatel'

Použité harmonizované normy:

EN 836:1997+A1:1997+A2:2001+A3:2004+AC:2006 EN 14982:1998

Certifikačný orgán:

TUV Rheinland Product Safety GmbH, Am Grauen Stein, D-51105 Köln

Referenčné číslo:

15028669 001

Záruka

Všeobecné bezpečnostné pokyny

Upozornenie

- Pred odobratím zberného koša vypnite motor a počkajte, až sa nôž celkom zastaví.

zabráňte vzniku zápalného zdroja v okolí rozliateho benzínu.

o Zaistite bezpečné uzatvorenie benzínovej nádrže.

Na kosačku namontujte kolesá podl'a obrázkov 6 a-f.

Páka pohonu (13) sa používa, ak chcete, aby sa kosačka pohybovala dopredu

- Palivo sa dolieva plniacim otvorom v nádrži. Dbajte na to, aby ste benzín nerozliali. Používajte zvyčajný, čistý bezolovnatý benzín. Benzín nemiešajte s olejom. Kupujte vždy len primerané množstvo benzínu tak, aby ste ho spotrebovali do 30 dní.

Raz za sezónu by ste mali vyčistiť vnútro hnacích kolies. Obe kolesá demontujte. Ozubené kolesá a ich okraje očistite tlakovým vzduchom alebo kefou od trávy a nečistôt.

DEMONTÁŽ NOŽA

Skrutka na vypušťanie oleja

Zapal'ovacia sviečka

Po vyprázdnení palivovej nádrže opät' nasad'te vypúšt'aciu skrutku s tesniacim krúžkom. Skrutku pevne dotiahnite.

ULOŽENIE

• Palivovú nádrž nenaplňujte až po okraj.

- Pri výmene oleja sa uistite, že použitý olej bude zlikvidovaný v súlade s predpismi. Zabráňte rozliatiu oleja.

- Nastavením karburátora poverte vždy odborníka.

- Odporúčame vrátit' kosačku po uplynutí životnosti kosačky predajcovi, aby zaistil jej likvidáciu v súlade s predpismi.

Pri kosačke pravidelne kontrolujte stupeň opotrebovania a technický stav.

ÚDRŽBA

UPOZORNĚNÍ: Při chladném počasí nebo po delším odstavení stroje může být nutné opakovat první kroky několikrát.

A MOTOR LEÁLLÍTÁSA
