HASZNÁLATI ÚTMUTATÓ 560 Trike Big Wheeler GUDE

MOTORE NON PARTE	Causa eventuale	rimozione
1. Controllo del comburente	Quantità insufficiente	Aggiungere il comburente
	Comburente cattivo, conserva zione della macchina senza svuotamento del serbatoio, tipo di benzina sbagliato.	Svuotare il serbatoi o e carburatore Aggiungere la benzina nuova.
2. Con trollo della candela d'accensione	Candela d'accensione d ifettosa, sporca oppure scorrettamente registrata	Sostituire la candela d'accensione (P-8).
	Candela d 'accensione bag nata da benzina (motore ingombro).	Asciugare la candela e rimettere.
3. Far riparare motore pr esso il venditore o ppure consultare il Manuale.	iFiltro del comburente intasato, scorretta regolazione de lcarbura tore, valvole sporche etc.	Riparare oppure (se necessario) sostituire le parti difettose.
4. Mo vimento avanti scorretto	Tiro troppo lungo.	Modificare l'impostazione del tiro.
5. L 'erba non viene raccolta	Canale tappato, cesto di raccolta pieno, l'erba troppo bagnata.Mielött a gépet üzembe helyezi, kérem, olvassa el figyelmesen a használati utasítást..	Pulire il canale di scarico, svuotare il cesto di raccolta, lavorare durante il tempo secco
Utánnyomást és részutánnyomást is jóvá kell hagyatni. Müszaki változások fenntartva.
HU	Vannak müszaki problémái? Reklamacló? Alkatrésze, vagy használati utasításra van szüksége? Web oldalunkon a www.guede.com címen fordulhat szervíz szolgálatunkhoz, ahol azonnal, minden bűrökráciát kizárva segítségére leszünk. Kérem, segítsen nekünk, hogy segíthessünk Önnek. Gépe identifikációjához szükségünk van a sorozatszámra, a termék számára és a gyártási évre. Ezt az adatokat megtalálja a gép tipuscímkéjén. Hogy ezek az adatok mindig kéznél legyenek, irja be, kérem, ide:Sorozatszám A termék száma: Gyártási év
	Tel.: [phone] / 700-360 Fax: [phone] E-Mail: [e-mail]

HU

Vannak műszaki problémái? Reklamacló? Alkatrészre, vagy használati utasításra van szüksége? Web oldalunkon awww.guede.com címen fordulhat szervíz szolgálatunkhoz, ahol azonnal, minden bűrökráciát kizárva segítségére leszünk. Kérem, segítsen nekünk, hogy segíthessünk Önnek. Gépe identifikációjához szükségünk van a sorozatszámra, a termék számára és a gyártási évre. Ezt az adatokat megtalálja a gép tipuscimkéjén. Hogy ezek az adatok mindig kéznél legyenek, irja be, kérem, ide:Sorozatszám A termék száma: Gyártási év

Tel.: [phone] / 700-360 Fax: [phone] E-Mail: [e-mail]

Jelzések a gépen :

B1

B2

B3

B4

B5

B6

B7

B8

B1: A gép üzemeltetése előtt figyelmesen olvassa el a használati és a biztonsági utasítást.
B2: A motor működése alatt fennáll az elhajított tárgyak által okozott sebesülés veszélye – tartsa be a géptől a biztonságos távolságot.
B3: A motor működése alatt tartsa be a fűnyíró késeitől a biztonságos távolságot.
B4: Robbanás veszélye - a motort kizárólag kikapcsolt állapotban szabad tankolni.
B5: Mérgező égéstermékek – a gépet kizárólag kinti környezetben szabad használni.
B6: Viseljen védőszemüveget és fülvédőt.
B7: A gép javítása, karbantartása és tisztítása előtt távolítsa el a gyújtógyertyából a kulcsot.
B8: Vigyázz a forró felületre - égési sebesülés veszélye

Környzetvédelem:

A hulladékot úgy semmisítse meg, hogy ne ártson a környezetnek.			A karton csomagolást át kell adni megsemmisítésre a hulladékgyűjtőbe.

[5703]
Hibás és/vagy tönkrement villany,vagy elektromosgépeket át kelladni az illetékes hulladékgyűjtőtelepre

Csomagolás:

Védje nedvesség ellen	A csomagolást felállított helyzetben tartsa

A BIG WHEELER 560 Trike #95110 fünyíró gép műszaki adatai:
Benzin motor / teljesítmény: 3,6 kW max. 3600 perc	-1
A motor fordulatszáma: 2850/min
Akusztikus teljesítményszint: 83,5 dB(A)
Garantált akusztikus nyomásszint:	98 dB (A)
Vágás szélesség: 550 mm
Magasság beállítás: central, 6 st. (25-75mm)
Löket térfogat: 173 cm	3
A fügyűjtő kosár köbtartalma:	60 l
Súly: 36 kg

Gép

Big Wheeler 560 Trike füvágó

OHV 4 ütemű benzinmotoros, gazdaságos füvágó, porfestékkel festett acéllemez fedéllel ellátva.

Felszerelés:

Ergonomikusan alakított vezető rúd, a vágási magasság 6-szoros, központos, kényelmes beállítási lehetősége, 60 liter tartalmű gyűjtő zsák, ami elegendő hosszú kaszálási időt biztosít be. A golyóscsapággyal ellátott 300mm-es első és 200 mm-es hátsó kerék az egyenletlen felszínen is probléma mentes haladást biztosít be. Beállítható oldalszórás.

Hajtómű: kerékhajtás

Használata: fűvágás, gyűjtés, mulcsolás, oldalszórás

Rendeltetése: Közepes és nagy füves területekre. Kiválóan alkalmas nehezen hozzáférhető területek kaszálásához, pl. fák, bokrok és élősövények közelében.

A szállítmány tartalma

1. Kihúzható markoló
2. Oldalszóró
3. Gyorsfeszítő emeltyű
4. Levegőszűrő
5. Gyújtógyertya
6. Kipufogó cső/zajtompító
7. Olajtöltő garat
8. Magasságbeállító kar
9. Gyűjtőkosár
10. Irányváltó startör
11. Tipus címke
12. Indító kar (automatikus megállítás)
13. Hajtókar
14. Primér szivattyú
15. Szorítócsavar

HU EU azonossági nyilatkozat

Ezennel a Güde GmbH & Co. KG Güde GmbH & Co. KG Birkichstraße 6, 74549 Wolpertshausen, Germany kijelentjük, hogy a lentiekben megjelölt gépipari termék, koncepciója és tervezése, az általunk forgalomba kerülő kivitelezésben, megfelel az EU illetékes biztonsági és higiéniai szabályzatok alapkövetelményeinek.

A gépen, a velünk való konzultáció nélkül végzett változások esetén, a jelen nyilatkozat érvényét veszti.

Gép jelzése: BIG WHEELER 560 Trike Gyártási szám AA: 95110

Dátum/a gyártó aláírása: 12.12.08

Az aláíró személy adatai:

Arnold úr, ügyvezető

Az illetékes EU előírások:

98/37/EU, 2000/14/EU_2005/88/EU

97/68/EU 2002/88/EU, 2004/108/EU

Type Approval no.:

E1*97/68SN3-IA*2002/88*0331*00

Használt harmonizált normák:

EN 836:1997+A1:1997+A2:2001+A3:2004+AC:2006

EN 14982:1998

Certifikációs szerv:

Jótállási igények a mellékelt jótállási levél szerint.

Általános biztonsági utasítások

Figyelmeztetések

FONTOS: A fünyíró levághatja a kezén, vagy a lábán az újjait, különféle tárgyakat hajíthat el. A biztonsági előírásokat köteles betartani, ellenkező esetben súlyos baleseteket idézhet elő.

FIGYELMEZTETÉS: A balesetek megelőzése érdekében kapcsolja ki a gyertyák kábelét, mielőtt a gépet beállítja, szállítja, vagy karbantartási munkák előtt.

⚠️ FIGYELMEZTETÉS: A kipufogó gáz, esetleges

összetevői

olyan vegyi anyagokat tartalmaznak, resp. szabadítanak fel, melyek karcinogén hatásúak, káros hatásúak a magzatra és terméketlenséget okozhatnak.

FIGYELMEZTETÉS: A zajtompító és a gép más alkatrészei, üzem közben megforrósodhatnak, s a gép

⚠ FIGYELMEZTETÉS: Az esetben, ha a motor működik, tilos a nyitott oldalszóróba nyúlni!!!

⚠ kikapcsolása után még forrók maradhatnak. Ne érintsék meg ezeket az alkatrészeket, hogy megelőzzék az égési sebek keletkezését.

I. ÁLTALÁNOS ÜZEMELTETÉSI ÉS BIZTONSÁGI UTASÍTÁSOK

• A használati utasítást a gép első használata előtt figyelmesen el kell olvasni, s megismerkedni a gép helyes használatával.
• A kezét és a lábát mindig tartsa a géptlől biztonságos távolságban. A gép füszórót berendezését tartsa tisztán! Figyelmeztetés – ne érintse meg a forgó kést
• A géppel kizárólagosan olyan személyek dolgozhatnak, akik megismerkedtek a gép üzemeltetési feltételeivel és a biztonsági utasításokkal.
• A kaszálandó területet munka előtt gondosan vizsgálja át, s távolitson el minden tárgyat, amit a fünyíró eldobhatna.
• Idegen személyeket, látogatókat, elsősorban gyerekeket és állatokat tartson távol a géptől.
• Munka közben viseljen megfelelő munkacipőt. A gépet tilos szandálban, vagy mezitláb kezelni.
• A fünyíróval, lehetőség szerint ne haladjon hátrafelé. Ha erre mégis szükség lenne, hátrafelé haladás közben nézzen lefelé és hátra felé.
• A fünyírót tilos használni abban az esetben, ha a biztonsági berendezés, pl. a védőburok, vagy a fügyűjtő kosár meg van rongálódva.
• Kizárólag a gyártó által engedélyezett alkatrészeket szabad használni.
• Tilos működő motorral kavicsos úton, vagy szilárd útburkolat nélküli úton haladni!

• Állítsa le a motort és kapcsolja ki a gyertyát.

• A betömödött garat tisztítása előtt

• A gépen végzendő ellenőrző és más fajta munkák, vagy tisztítás előtt
• Ha a gép idegen testet kapott be: ellenőrizze, nincs-e a fűnyíró megrongálódva, s a startolás előtt végezze el a szükséges javításokat.

• Az esetben, ha a fünyíró startolás után nagy mértékben vibrál, azonnal ellenőrizze és igyekezzen eltávolítani a hibát.

• Mielött leemelné a fügyűjtő kosarat, várjon, mig a kés teljesen leáll.

• Kizárólag nappali világosságban szabad a géppel dolgozni.
• Tilos a fünyíróval dolgozni, ha alkohol, vagy kábító szerek hatása alatt áll.
• A fünyíró gépet tilos nedves füben használni. Ha nincs teste kiegyensúlyozott helyzetben, könnyen elcsúszhat. A markolót tartsa szilárdan, mozogjon lassacskán, tilos a géppel szaladni
• A motor bekapcsolása előtt oldja fel a kerék hajtó kapcsolót
• A megkárosodott kipufogó zajtompítót cserélje ki újra.
• Az esetben, ha a fünyíró géppel dolgozik, viseljen olyan védő szemüveget, mely oldalról is eltakarja a szemét
• Távolítson el minden akadályt, pl. köveket, gallyakat, stb.
• kisérje figyelemmel a területet. A magas füben mélyedések, jármű nyomok, különféle akadályok stb. lehetnek.
• Tilos a fünyíró gépet árkok, lejtők közelében használni. A meredek lejtön elvesztheti egyensúlyát
  •Vegye tudomásul azt a tényt, hogy a személyek és tárgyak balesetéért és megkárosításáért a gép használója a felelős Le gyen figyelmes, óvatos, s a gépet azonnal kapcsolja ki, mihelyt a kaszált területen gyerekek jelennek meg.
• Az esetben, ha hajtóművel ellátott géppel dolgozik, kizárólag a rétegenként vágja a füvet, soha a dombon felfelé, vagy lefelé.
• Olyan személyeknek, akik nem tanulmányozták át a használati utasítást, tilos a géppel dolgozniuk. A kezelő életkora helyi előírásokkal lehet szabályozva.

• FIGYELMEZTETÉS —a benzin nagy mértékben tűzveszélyes.

• Az üzemanyagot kizárólag e célnak megfelelő edényben szabad tárolni.

• Az üzemanyagot kizárólag kint szabad a gépbe tölteni. Tilos a közelében dohányozni.
• Az üzemanyagot a gép startolása előtt töltse a tartályba. Tilos a motor üzemeltetése közben eltávolítani a benzintartály kupakját, vagy üzemanyagot tölteni a gépbe, ha a motor forró.
• Az esetben, ha a beznin kiömlik, ne kapcsolja be a motort, hanem a gépet távolítsa el a kiömlött benzin közeléből, hogy megakadályozza a tűz keletkezését (a benzinpára következtében). A benzintartály kupakját és a benzint tartalmazó edényt gondosan csavarozza be.
• A gép használata előtt vizuálisan ellenőrizze a gép esetleges megrongálódását, vagy a kések, tartó csavarok kopását és a fünyíró gép megfelelő összeszerelését. A megrongálódott és elkopott késeket és anyacsavarokat azonnal egész sorozatban cserélje ki, hogy megmaradjon a gép kiegyensúlyozott állapota.
• Tilos eltávolítani, vagy kicserélni a biztonsági berendezéseket. Rendszeresen ellenőrizze, milyen állapotban vannak.
• A fünyíró gépet tartsa tisztán, fü, esetleges más szennyeződés nélkül. A kifolyt benzint, vagy olajat törölje le. A fünyíró gépet, raktározás előtt hagyja kihülni.
• Legyen nagyon figyelmes irány, vagy hajlás változtatásánál.
• Tilos a motor működése közben állítani be a kerékmagasságot.
• Munka közben a fünyíró gép forgó részei megrongálódhatnak, vagy elkophatnak, vagy a fünyíró gép különféle tárgyakat dobhat el. Ezért rendszeresen ellenőrizze a fünyíró gépet, s az alkatrészeket szükség esetén cserélje ki a gyártó által ajánlott alkatrészekre.
• A kések nagyon élesek, tehát súlyos sebesüléseket okozhatnak. Az éleket javítás közben csomagolja be megfelelő anyagba, vagy viseljen vastag kesztyűt. Javítás közben legyen nagyon óvatos.
• Tilos a motor alapbeállítását megváltoztatni, s túlterhelni.
• Különösen óvatosnak kell lennie, ha a fünyíró gép megfordítja, vagy ha saját maga felé irányítja.
• Az esetben, ha a fünyíró gépet ledönti (pl. szállítás közben) a késeket mindig biztosítsa be.
• Startolásnál engedje meg a késeket és a motor kapcsolóit.
• A motort óvatosan, az előírás szerint startolja, közben ügyeljen arra, hogy a lábai a géptől biztonságos távolságban legyenek.
• Startolásnál tilos a fünyíró gépet oldalra dönteni azon esetek kivételével, mikor ez elkerülhetetlen. Ez esetben a gépet csak a legszükségesebb mértékben döntse meg, s kizárólag az öntől távol eső részt emelje.
• A motort tilos startolni, ha a kezelő személy a szóró garat előtt áll.
• Tilos a fünyíró gépet felemelni, vagy szállítani az esetben, ha a motor be van kapcsolva

SZERELÉS / ÜZEMELTETÉS ELÖTT

⚠️ Szerelési és karbantartásu munkákat kizárólag az esetben szabad végezni, ha a motor ki van kapcsolva!

A gép összeszerelése, vagy első üzemeltetése előtt, kérem, tanulmányozza át a használati utasítást.

⚠️FONTOS: az új fünyíró gépet benzin és olajmentes állapotban forgalmazzák.

CSOMAGOLJA KI A FÜNYÍRÓ GÉPET

A fünyíró gépet emelje ki a karton dobozból és ellenőrizze, nem maradt-e valamilyen alkatrész a csomagolásban.

Kerekek felszerelése (6 a-f. ábra)

A fünyíró kerekeit az 6 a-f. ábra szerint szerelje fel.

⚠ Ügyeljen, a disztanciós tárcsák mindkét oldali helyes sorrendjére. (6d. ábra)

⚠ Ügyeljen arra, hogy a csillagcsavarok eléggé szorosan be legyenek húzva (önzáró csavarok).

Az első kerék felszerelése (7-12. ábra)

A V alakú vezető rudat tolja be az illetékes rögzítő konstrukcióba, majd a vezető rudat erősítse oda a szállítmányban átadott csavarokkal és anyacsavarokkal.

A gyűjtőzsák felszerelése (2. ábra) (3. ábra) (4. ábra)

1. A gyüjtőzsákot, az illetékes keretet és a műanyag betétet csomagolja ki (2. ábra)
2. A keretet helyezze a gyűjtőzsákba és vigyázzon arra, hogy a kereten lévő kapcsoló a gyűjtőzsák belsejében legyen (3. ábra)
3. Ezután a gyűjtőzsákot erősítse a kerethez (4. ábra).

Szerelés - markoló

FONTOS: A markolót óvatosan szedje szét, nehogy becsípődjenek és megrongálódjanak a kábelek.

1. A gép markolójátt addig emelje, mig be nem ugrik a munkahelyzetbe.
2. Távolítsa el a védő csomagolást, emelje fel a markoló felső részét és szerelje össze az alsó résszel. A markoló mindkét oldalán szorítsa be a tartó csavarokat.
3. Távolítsa el a kezelő markolat felső részéről a védő burkolatot.

Indító kar (automatikus megállítás) (12) –startoláskor nyomja a kart a markoló felé. Az esetben, ha ki akarja kapcsolni a motort, a kart lazítsa meg.

Gázemeltyű (2) – startolásnál használják

Hajtókar (13) az esetben használandó, ha azt akarja, hogy a fünyíró gép előre mozogjon.

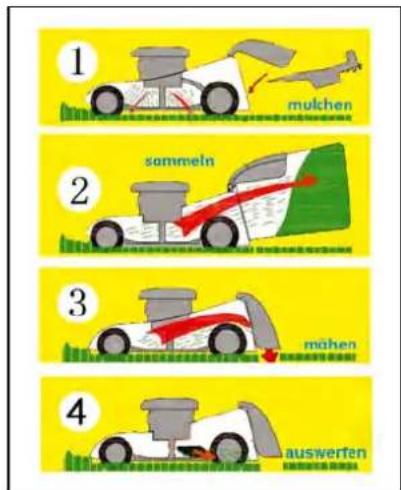

Nyírás (fügyűjtő kosár nélkül)

A lekaszált fü sávokban marad.

Nyírás és gyűjtés

A füvet a fügyüjtő kosárba gyűjti (a nedves, vagy vizes fü csökkenti a kosár kapacitását). Az esetben, ha a kosarat a géphez akarja ertősíteni, emelje fel a fedő lapot és akassza fel a gyűjtő kosarat.

Mulcsolás

Az esetben, ha a mulcsoló ék be van húzva (lásd.ábra és fejezet „Atállítás mulcsolásra“) a füvet nem szórja ki, hanem megőrli, s a megörlött fű a gyep felszinén marad, s a gyepet táplálja.

Kaszálás (oldalszórás)

A lekaszált fű a berendezés oldalán lévő szalagokon gyúlik össze. Lazítsa meg a csavart (1/15. ábra), emelje ki az oldalszórót, s ezt követően a csavart (1/15. ábra) ismét szorítsa be (5. ábra).

Átállítás mulcsolásra

1. A kellékeket felszerelni és leszerelni kizárólag az esetben szabad, ha a motor ki van kapcsolva.
2. Távolítsa el a gyűjtő kosarat, vezesse be a szóró csatornába a mulcsoló éket, s úgy állítsa be, hogy a mulcsoló ék (1) az alsó részen a két nyílás felé (2) irányuljon, majd biztosítsa be önbiztosító horoggal (3).
3. Bizonyosodjon be arról, hogy a mulcsoló ék szilárdan fel van szerelve.
4. Vigyázz!!! Kizárólag a gyártó által ajánlott eredeti felszerelést szabad használni.

5. Az ék leszerelése

Középen nyomja le hüvelykujjával (3), majd lazítsa meg a mulcsoló éket és lefelé mutató irányba n mozdítsa ki.

Ha a fü mulcsolása alatt bedugul a fünyíró gép, csökkentse a sebességet, hogy a kés alaposabban szét darálhassa a füvet és szétteríthesse a gyepen. A felhalmozódott füvet tilos kézzel eltávolítani.

HAJTÓMÜ IRÁNYÍTÁS

Az önműködő járat az alábbiak szerint irányítható: Nyomja le az indítókart(12) (automatikus megállítás) a markoló felé és ezzel együtt nyomja le a hajtóműkar markolóját (13).

Az előre irányuló mozgást a hajtókar elengedésével lehet megállítani (13).

A FÜNYÍRÁS VÁGÁSI MAGASSÁGÁNAK A BEÁLLÍTÁS

A kerekek magasságát a kívánt fünyírás magasságnak megfelelően kell beállítani. A kar segítségével (8) állítsa be a kívánt vágási magasságot. A legtöbb fünyíró gépnél a középmagassági beállítás a legmegfelelőbb.

STARTOLÁS ELÖTT TÖLTSÖN A GÉPBE OLAJAT

Minden használat előtt ellenőrizni kell az olajszintet. Szükség esetén töltse fel az olajat (Motorolaj 500ml SAE30).

AZ OLAJBEÖNTÖ FEDELE – OLAJMÉRÖ LÉC

FELSÖ HATÄR Al SÖ HATÄR

Az új fünyíró gép olaj nélkül van forgalmazva.

FIGYELMEZTETÉS: Vigyázzon, hogy ne öntse túl a

motort olajjal, különben a kipufogó tompító startolásnál füstölni fog.

1. Bizonyosodjon meg arról, hogy a fűnyíró gép egyenes felületen áll.
2. Távolítsa el az olajtartály kupakját.
3. Helyezze be az olajmérő lécet és erősítse oda.

FONTOS:

• Az olajszintet minden használat előtt ellenőrizni kell. Szükség esetén az olajat töltse fel a mérce szerint.
• 25 órás üzemeltetés után, vagy minden szezon kezdetén ki kell cserélni az olajat. Az esetben, ha poros, vagy szennyezett környezetben dolgozik, az olajat gyakrabban kell cserélni. Lásd „OLAJCSERE“ a Karbantartási fejezetben (SAE 30).

ÜZEMANYAG FELTÖLTÉS (ólommentes benzin)

- Az üzemanyagot a tartályba a befolyó nyíláson keresztül kell betölteni. Legyen óvatos, hogy a benzint ne öntse ki. Használjon közönséges, tiszta, ólommentes benzint. A benzint tilos olajjal összekeverni. Mindig csak annyi benzint vásároljon, hogy 30 nap alatt elfogyassza.

FIGYELMEZTETÉS: A kiönött olajat, vagy benzint törölje le. Nyílt láng közelében tilos benzint raktározni, önteni és használni.

A BENZINTARTÁLY KUPAKJA

FIGYELMEZTETÉS: Alkohollal gazdagított üzemanyag (gasohol), vagy etanollal, metanollal kevert üzemanyag köti légnedvességet, mely savak keletkezéséhez vezet. Az setben, ha a tiszta benzin hosszú ideig marad a motor enzintartályában, megrongálhatja a motor üzemanyag

rendszerét. Az esetben, ha meg akarja akadályozni az ilyesféle problémák keletkezését, ha a motort, több, mint 30 napra le akarja állítani, ürítse ki a benzintartályt. Engedje kifolyni az üzemanyagot, kapcsolja be a motort és hagyja futni egészen addig, mig az üzemanyag rendszer és a karburátor nem lesz teljesen üres. Minden szezonban friss üzemanyagot töltsön a motorba. Lásd. raktározási útmutatások. Tilos a karburátorba tisztító szereket önteni azzal, hogy a motort, vagy a karburátort kitisztítsa. Ez a motor végleges tönkremeneteléhez vezethet.

A MOTOR STARTOLÁSA

Startolás előtt győződjön meg arról, hogy a gyújtó gyertya a helyén van-e, s a motorban elegendő olaj és benzin van.

FIGYELMEZTETÉS: A motor startolásnál füstölhet, ennek az oka a motor belső felszinén kialakult olaj réteg, ami viszont normálisnak tekinthető.

1. A primér szivattyút (1/14. ábra) 3-szor nyomja le !!!
2. Az indítókart (az automatikus megállítás) (12) tartsa behúzott állapotban és lassacskán húzza ki a startoló zsinórt (10), egész addig, mig nem érez gyenge ellenállást, s ekkor erősen rántsa meg a zsinórt, ezt ismételje addig, mig a motor bekapcsolódik.
3. A gázemeltyűt (2) a start helyzetből kissé vissza kell engedni, addig, mig a motor működése egyenletes lesz. FIGYELMEZTETÉS: Hűvős időben, vagy ha a motor hosszabb ideig nem működött, az első lépéseket, valószínüleg, párszor majd ismételni kell.

- Az esetben, ha a motort le akarja állítani, engedje meg az indítókart (automatikus megállítás) (12).

FIGYELMEZTETÉS! A motor leállítása után a kés még néhány percig forog. Az esetben, ha a gépet felügylet nélkül akarja hagyni, kapcsolja szét a gyújtógyertyát és a dugaszt.

Fontos figyelmeztetés a fünyíráshoz!!!

• Bizonyos körülmények között, pl. magas fü, szükség lehet a gépet nagyobb fünyírási magasságra állitani, hogy ne igényeljen a fünyíró lenyomása nagy erőfeszítést, a motor ne legyen túlterhelve és megakadályozza a fü gépbe való esetleges beakadását. Lehetséges, hogy szükség lesz a fünyíró gép sebességét is lecsökkenteni, vagy/és a területet ismételten lekaszálni.
• Ha a fünyírása nehezen megy, ajánlatos a fünyíró gép sebességét és a fünyírási szélességét csökkenteni.
• Az esetben, ha a gépet nem fogja rendszeresen tisztítani, a gyűjtőkosár szellőző nyílásai bedugulhatnak. A gyűjtőkosarat rendszeresen tisztítsa meg vízzel és használat előtt szárítsa meg.
• A startörnél a motor felső részét tartsa tisztán. Minél nagyobb a levegő áramlása, annál hosszabb a gép használhatósága. Kizárólag száraz időben nyírjon.
• A kés állandóan éles legyen.

KARBANTARTÁS

FONTOS – Rendszeres karbantartás elengedhetetlen a gép változatlanul hibátlan működésének és eredeti teljesítményének a bebiztosítására.

1) Minden csavart és anyacsavart tartson olyan szilárdított állapotban, hogy biztos legyen abban, hogy a gép működése megfelelő legyen. Rendszeres karbantartás elengedhetetlen a gép biztonságos és zavarmentes működtetéséhez.
2) Az üzemanyaggal töltött gépet tilos zárt helyiségben hagyni, az üzemanyagból felszabaduló pára meggyulladhat.

3) Mielött a gépet zárt helyiségben hagyja, hagyja kihülni engedje ki belőle az üzemanyagot.
4) Tartsa a motort, a kipufogó tompítót és az üzemanyag tartályt tisztán, fű, levél és zsiradék nélkül, hogy minimalizálja a tűzveszélyt. A lekaszált füvet tilos a géppel egy helyen raktározni.
5) Tilos a gépet használni az esetben, ha az alkatrészek el vannak kopva, vagy meg vannak rongálódva. Balesetveszély fenyegethet. A hibás alkatrészeket tilos javítani, ki kell cserélni újakra. Kizárólag eredeti alkatrészeket és késeket szabad használni. Azok az alkatrészek, melyek minősége nem felel meg az előírtaknak, e gép megrongálódásához, vagy személyek sebesüléséhez vezethetnek.
6) Az üzemanyag tartályt kizárólag kint szabad kiúríteni, s csak a motor teljes kihülése után.
7) A kések szerelésénél és beállításánál viseljen vastag védő kesztyűt.
8) A kések élesítése után tartsa meg a megfelelő forgásirányt és a kések egyensúlyi állapotát.
9) A fügyűjtő kosár önzáró fedelét rendszeresen ellenőrizze, hogy ne legyen elkopva, vagyne legyen szennyezett.
10) Az esetben, ha a gépet szállítania, kézben tartani, vagy megdönteni szükséges, viseljen minden esetben biztonságos munkakesztyűt.

A gépet mindig ott fogja kézbe, ahol bizotnságosan tudja tartani. Vegye figyelembe a gép súlyát és a súlyelosztást.

TISZTÍTÁS

A gépet minden használat előtt gondosan mossa meg vízzel, a belsejéből távolítsa el a füvet és a sarat – így megakadályozza azt, hogy a gép belsejébeh megszáradjon a szennyeződés, mely startolásnál problémákat okozhat.

A gép belső felületén a festés idővel lekophat. Hogy megakadályozza a gép rozsdásodását, a sértett helyeket antikoróziós réteggel lássa el.

Évente egyszer, vagy kétszer emelje le a kapcsoló szekrény fedelét és kefével, vagy sürített levegővel tisztítsa meg a gépet a szíjtárcsa és a hajtószíjak mellett.

A szezon alatt, legalább egyszer, meg kell tisztítani a hajtó kerekek belsejét. Szerelje le mindkét kereket. A fogaskerekeket és a kerekek peremét kefével, vagy sürített levegővel tisztítsa meg a fűtől és szennyeződéstől.

A KÉSEK LESZERELÉSE

Tisztítás/ /kezelés/ csere miatt

Vigyázz!!! Leszerelés előtt minden esetben először szét kell kapcsolni a gyújtó gyertyákat és a dugaszt.

A kések leszerelésekor meg kell lazítani a csavart.

A kések felszerelésénél az ábra szerint járjon el. Erősítse meg a csavarokat. A csavaró nyomaték 40 Nm.A kések cseréjével egyúttal ki kell cserélni a csavarokat i s.

OLAJCSERE

Az olaj kieresztő csavar a motor alatt van. A csavar meglazítása elött helyezzen a kifolyó nyílás alá megfelelő edényt, majd a

csavart csavarozza ki. Mihelyt az olaj kifolyt, új alátétes csavarral zárja le a kifolyót és a kicseppent olajat törölje le.

A tartályba töltsön friss olajat SAE30. Az olaj szintjét tiszta olajmérő léccel ellenőrizze. Az olaj szintje a léc min. és max. jelzése között kell, hogy legyen. Vigyázzon, nehogy túl töltse a tartályt.

A motor indítsa el, s hagyja rövid ideig működni. Majd kapcsolja ki, újra ellenőrizze az olaj szintjét, szükség esetén töltse fel olajat a tartályban.

Olaj kifolyó csavar

Gyújtó gyertya

Mihelyt a motor kihült, a mellékelt kulcs segítségével szerelje ki a gyertyát, tisztítsa meg drót kefével, állítsa be a távolságot hézagmérő segítségével 0.75 mm (0.030")-re. Majd a gyertyát helyezze vissza. Vigyázzon, ne húzza be túlságosan erősen. (alternativ: (Bosch WR 7 DC); (NGK BPR 6 ES)

0.75mm

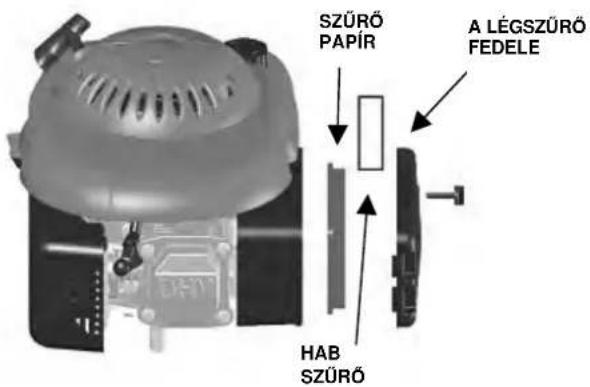

Lazítsa meg a szűrő fedelét és szerelje ki a hab szűrőelemet. A fedelet újra szerelje vissza, hogy megakadályozza, hogy idegen tárgyak ne jussanak a szívó nyílásba.

SZÜRÖ PAPÍR A LÉGSZÜRÖ FEDELE HAB SZÜRÖ

AZ ÜZEMANYAGTARTÁLY ÉS A KARBURÁTOR KIÜRÍTÉSE

A karburátor alá helyezzen olyan edényt, melyben szabad benzint tárolni. Használjon tölcsért, hogy nehogy kiöntse a benzint.

Szerelje le a kifolyó csavart, az üzemanyag szelep karját helyezze ON helyzetbe.

Az tartály kiúrítése után újra helyezze vissza az alátétes kifolyó csavart és erősen csavarja be.

RAKTÁROZÁS

Raktározásnál a benzin nem maradhat 1 hónapnál tovább a benzintartályban. A fünyíró gépet rendszeresen tisztítsa és száraz, zárt helyiségben tartsa.

TERMÉSZETVÉDELEM

A természetvédelem érdekében főleg az alábbiakra kell figyelmet kell fordítani:

- Használjon minden esetben ólommentes benzint - Minden esetben használjon jelzéssel ellátott tölcsért és/vagy kannát, hogy tankolásnál ellenőrizhesse az üzemanyag szintjét, hogy ne ömöljön ki.

- Az üzemanyag tartályt tilos egész a karimáig megtölteni.

- Nem szabad a motorolajat túl önteni.

- Olajcserénél bizonyosodjon meg arról, hogy a használt olaj az előírások szerint lesz megsemmisítve. Vigyázzon, nehogy kiömöljön az olaj.

- Az olajszüröket tilos a kommunális hulladékba dobni, az illetékes hulladékgyűjtőbe kell átadni.

- Az esetben, ha a kipufogó tompító hibás, cserélje ki. Javításhoz kizárólag eredeti alkatrészeket használjon.

- A karburátort kizárólag szakember állíthatja be.

- A szűrőt szabály szerint kell tisztítani. - A fúnyíró gépet, ha már nem használható, ajánlatos átadni az elárusító helyre, hogy be legyen biztosítva a szakszerű, előírások szerinti likvidáció.

Rendszeresen ellenőrizze a fünyíró gép müszaki állapotát és kopása mértékét.

KARBANTARTÁS

Eredeti alkatrészeket a gép forgalmazója és a szervíz szolgálat biztosít be. Ajánlatos minden éven autorizált műhelyben elvégeztetni a karbantartási munkákat és a gép biztonsági berendezésének az ellenőrzését. A karbantartás és az alkatrészek bebiztosítása érdekében forduljon forgalmazójához.

KARBANTARTÁSI TERV

RENDSZERES KARBANTARTÁSI IDŐKŐZŐK (4)			Havonta, vagy	3 hóna ponként, vagy	1x félévente, vagy	Minden éven, vagy	Minden 2 évben, vagy
Megfelelő karbantartás az adott hónapban, vagy az adott üzemeltetés befejeztével - a szerint, melyik eset áll be hamarabb			5 óra 25	óra 50 óra	100 óra 2	50 óra
Motorolaj (SAE 30)	ellenőrizni	O
	kicserélni		O		O(2)
Légszűrő	ellenőrizni	O
kicserélni					O
Gyújtó gyertya	ellenőrizni kitisztítani			0
kicserélni			O

ÜZEMZAVAROK MEGÁLLAPÍTÁSA (DIAGNOSZTIKA)

MOTOR NEM STARTOL	A LEHETSÉGES OK	AZ ÜZEMZAVAR ELTÁVOLÍTÁSA
1.Az üzemanyag ellenőrzése	Nem elegendő mennyiségű üzemanyag	Fel kell tölteni az üzemanyagot
	Nem megfelelő üzemanyag, benzin, a gép elraktározása a tartály kiűrítése	Ki kell úriteni az üzemanyag tartályt és a karburátort. Friss benzint kell betölteni.
2. A gyertya ellenőrzése	Hibás, szennyezett, vagy nem jól beállított gyertya	A gyertyát ki kell cserélni (P-8).
	A gyertya nedves a benzintől (lefulladt motor).	A gyertyát ki kell szárítaní és újra beszerelni.
3. A motort javíttassa meg a forgalmazónál, vagy tanulmányozza	Eldugult üzemanyag szűrő, rosszúl beállított karburátor, event. gyújtás, beragadt szelepek, stb.	A hibás alkatrészeket cserélje ki, vagy (szükség szerint) javítsa meg.
4.Hibás előre mozgás	Túlságosan hosszú húzás	A húzás beállítását változtatni kell.
5. Nem gyűjti a füvet	Bedugult csatorna, a fűgyűjtő kosár tele van, a fű túlságosan vizes	A kieresztő csatornát ki kell tisztítani, a gyűjtő kosarat ki kell úriteni, száraz időben kell füvet vágni
