Tipo di prodotto	Trattorino rasaerba
Marca	Güde
Modello	Big Wheeler Trike 515D
Alimentazione	Benzina, motore 4 tempi
Larghezza di taglio	51 cm (20 pollici)
Altezza di taglio	25-75 mm, regolabile centralmente
Capacità del sacco di raccolta	80 litri
Tipo di guida	Autoportante, sterzo su ruota anteriore
Velocità di rotazione della lama	2800 giri/min
Dimensioni (L x l x A)	170 x 85 x 110 cm
Peso	45 kg
Funzioni principali	Taglio, mulching, raccolta
Manutenzione e pulizia	Pulire dopo ogni utilizzo, affilare la lama regolarmente, cambiare l'olio motore
Sicurezza	Arresto di emergenza, contatto di sicurezza conducente, protezione lama
Pezzi di ricambio e riparabilità	Pezzi disponibili tramite servizio post-vendita, elenco nel manuale
Informazioni generali	Garanzia 2 anni, adatto a terreni fino a 2000 m²

Domande frequenti - Big Wheeler Trike 515D GUDE

Come avviare il trattorino Big Wheeler Trike 515D?

Assicurarsi che il serbatoio della benzina sia pieno e che l'olio motore sia al livello. Stringere il freno di stazionamento, girare la chiave di accensione in posizione di marcia, quindi tirare l'avviamento. Consultare il manuale d'uso per i dettagli.

Quale olio motore utilizzare?

Utilizzare un olio SAE 30 o 10W-30 per motore 4 tempi. Controllare il livello prima di ogni utilizzo. La capacità è di circa 0,6 litri.

Come regolare l'altezza di taglio?

Utilizzare la leva di regolazione centrale situata vicino al sedile. Girarla per selezionare l'altezza desiderata tra 25 e 75 mm. Assicurarsi che il rasaerba sia fermo.

Cosa fare se la lama non taglia bene?

La lama potrebbe essere smussata. Scollegare la candela d'accensione, rimuovere la lama e affilarla con una lima. Verificare anche che non sia danneggiata.

Come pulire il sacco di raccolta?

Svuotare il sacco dopo ogni utilizzo. Lavarlo con acqua pulita e lasciarlo asciugare completamente prima di rimetterlo. Evitare prodotti abrasivi.

Qual è la larghezza di taglio di questo modello?

La larghezza di taglio è di 51 cm, ideale per giardini di dimensioni medio-grandi.

Posso utilizzare la funzione mulching?

Sì, il rasaerba è dotato di un kit mulching. Rimuovere il sacco e inserire il tappo mulching. I residui d'erba verranno tritati finemente e lasciati sul posto.

Come cambiare l'olio motore?

Riscaldare il motore per qualche minuto, poi spegnerlo. Posizionare una bacinella sotto il carter, rimuovere il tappo di scarico e far defluire. Rimettere il tappo e riempire con olio nuovo.

Cosa fare in caso di intasamento?

Fermare immediatamente il motore e scollegare la candela. Rimuovere i detriti d'erba sotto il carter con un attrezzo non metallico. Rimontare tutto prima di riavviare.

Dove trovare i pezzi di ricambio?

I pezzi di ricambio sono disponibili presso il servizio post-vendita Güde o sul sito ufficiale. Consultare il manuale per i riferimenti dei pezzi.

MANUALE UTENTE Big Wheeler Trike 515D GUDE

IT Traduzione del Manuale d'Uso originale

ITALIANO Leggere attentamente le istruzioni per l'uso prima di mettere in funzione l'elettroutensile.

Italiano DATI TECNICI | USO IN CONFORMITÀ ALLA DESTINAZIONE | ISTRUZIONI DI SICUREZZA | MANUTENZIONE | GARANZIA \_\_\_\_ 47

Nederlands TECHNISCHE GEGEVENS | VOORGESCHREVEN GEBRUIK VAN HET SYSTEEM | VEILIGHEIDSADVIEZEN | ONDERHOUD | GARANTIE \_\_\_\_ 52

Cesky TECHNICKÉ ÚDAJE | POUŽITÍV SOULADU S URČENÍM | BEZPEČNOSTNÍ POKYNY | ÚDRŽBA | ZÁRUKA \_\_\_\_ 57

Slovensky TECHNICKÉ ÚDAJE | POUŽITIE PODLA PREDPISOV | BEZPEČNOTNÉ POKYNY | ÚDRZBA | ZÁRUKA 62

Magyar MÜSZAKI ADATOK | RENDELTETÉS SZERINTI HASZNÁLAT | BIZTONSÁGI UTASÍTÁSOK | KARBANTARTÁS | JÓTÁLLÁS 67

Slovenija TEHNIČNI PODATKI | UPORABA V SKLADU Z NAMENOM | VARNOSTNI NAPOTKI | VZDRŽEVANJE | GARANCIJA 72

Hrvatski TEHNIČKI PODACI | NAMJENSKA UPORABA | SIGURNOSNE UPUTE | ODRŽAVANJE | JAMSTVO 77

IT Messa in funzione

IT Istruzioni per taglio

IT Pulizia / Manutenzione

IT E' indispensabile previa la prima messa in funzione riempire il motore con l'olio per motore. Prima di ogni messa in funzione controllare livello d'olio. Aggiungere eventualmente l'olio per motore.

IT Al fine di garantire la qualità, ogni apparecchio è sottoposto a prove funzionali di esercizio ed è riempito con carburante. Prima del trasporto, l'olio è svuotato, comunque sull'astina di controllo possono rimanere dei residui di olio motore. Perciò controllare con cura il livello dell'olio motore e rabboccarlo di nuovo.

IT falciare - raccogliere

IT Istruzioni per taglio

IT Esercizio - START

NL Gebruik - START

CZ Provoz - START

IT Pulizia / Manutenzione

IT Pulire il filtro di carta solo con aria compressa! Mai utilizzare l'acqua!

IT Alimentazione automatica non funziona

Numero di giri nominale 2850 min ^-1

Volume del cesto di raccolta 65 l

Combustibile....SUPER/SUPER PLUS/SUPER E10/NORMAL/NORMAL E10

Peso 34 kg

Dimensione 1630 x 560 x 1040 mm

Informazioni sulla rumorosità/sulle vibrazioni

Livello di rumorosità L_pA¹⁾ 83,7 dB (A)

Potenza della rumorosità L ¹⁾ 98 dB (A)

Utilizzare le protezioni dell'udito!

Valore di emissione dell'oscillazione a_h²⁾ 6,9 m/s²

1) Incertezza della misura K=3 dB (A), 2) Incertezza della misura K=1,5 m/s²

Avvertenza Il livello reale delle vibrazioni, in dipendenza al tipo e modo dell'uso della lista, può essere diverso dal valore indicato nelle presenti istruzioni. E' possibile utilizzare il livello delle vibrazioni per il confronto reciproco degli apparecchi elettrici. E' adatto anche alla pre-valutazione del carico dalle vibrazioni Per una valutazione precisa della sollecitazione da vibrazioni si deve tenere conto anche dei tempi in cui l'utensile è spento oppure è acceso senza però essere utilizzato. Questo può ridurre sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo.

Adottare misure di sicurezza supplementari per proteggere l'utilizzatore dall'effetto delle vibrazioni, come ad esempio: manutenzione dell'utensile elettrico e degli accessori, tenere le mani calde, organizzazione dello svolgimento del lavoro.

Usare l'apparecchio solo dopo aver letto con attenzione e capito le istruzioni per l'uso. Prendere in

conoscenza gli elementi di comando e l'uso corretto dell'apparecchio. Rispettare tutte le istruzioni di sicurezza riportate nel Manuale. Comportarsi con cura verso le altre persone. L'operatore è responsabile verso i terzi degli incidenti oppure pericoli. In caso dei dubbi sul collegamento ed uso dell'apparecchio, rivolgersi cortesemente al CAT.

Volume della fornitura

1 Cuneo da pacciamatura

2 Scarico laterale

3 Cesto da raccolta

4 Chiave per le candele d'accensione

5 Morsetti Bowden

6 Ruote/coprimozzo incl. vite a stella/ondella U

7 Viti

8 altezza ruotino anteriore regolabile

9 pannello

10 Accessori

Uso in conformità alla destinazione

Il tagliaerba è destinato da taglio dell'erba e da cura dei campi erbosi con la pendenza massima di 20°, nei giardini privati attorno alle case e nei possedimenti dei giardini.

Questo impianto può essere utilizzato solo per lo scopo indicato. All'inadempimento delle istituzioni delle direttive generalmente valide e delle istituzioni nel presente Manuale il costruttore non assume alcuna responsabilità dei danni.

Utilizzare l'apparecchio solo all'esterno, mai nei locali chiusi oppure mal ventilati.

Il tagliaerba non deve essere utilizzato per taglio dei cespugli, delle siepi e fratte, per taglio e pacciamatura delle piante rampicanti oppure dei campi erbosi sui tetti, oppure nei recipienti da balcone. Il tagliaerba, tra l'altro, non deve essere utilizzato come un frantoio per la pacciamatura degli sciaveri degli alberi né delle siepi, né per spianare il terreno.

Requisiti all'operatore

L'operatore è obbligato, prima di usare la macchina, leggere attentamente il Manuale d'Uso. .

Il presente apparecchio non è destinato all'uso da

parte di persone (bambini compresi) con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza e scarso livello di conoscenza, salvo che vengano sorvegliate da una persona responsabile per la loro sicurezza o che abbiano ricevute istruzioni da quest'ultima su come usare l'apparecchio.

Qualifica: Oltre le istruzioni dettagliate del professionista, per uso della macchina non è necessaria alcuna qualifica speciale.

Età minima: Possono lavorare con l'apparecchio solo le persone che hanno raggiunto 16 anni. L'eccezione rappresenta lo sfruttamento dei minorenni per lo scopo dell'addestramento professionale per raggiungere la pratica sotto controllo dell'istruttore. Le prescrizioni locali possono determinare l'età minima dell'Utente.

Istruzioni: L'uso dell'apparecchio richiede solo le adeguate istruzioni del professionista rispettivamente leggere il Manuale d'Uso. Non sono necessarie le istruzioni speciali..

Comportamento in caso d'emergenza

⚠️ Pericolo delle ferite!

Mai mettere le mani ed i piedi vicino alle parti rotanti.

⚠️ Pericolo delle ustioni!

Alcune parti della macchina in funzione si riscaldano notevolmente. Non toccare le parti calde; per es. il motore e silenziatore.

Applicare il pronto soccorso relativo all'incidente e rivolgersi più rapidamente al medico qualificato. Proteggere il ferito agli ulteriori incidenti e tranquillizzarlo. Con riferimento alla DIN 13164, il luogo di lavoro deve essere sempre dotato della cassetta di pronto soccorso per eventuali incidenti. Il materiale utilizzato deve essere aggiunto immediatamente. In caso di richiesta del pronto soccorso comunicare le seguenti informazioni:

1. Luogo dell'incidente
2. Tipo dell'incidente
3. Numero dei feriti
4. Tipo della ferita

Simboli

Attenzione!

Prima dell'uso leggere il Manuale d'Uso

Utilizzare le protezioni dell'udito! Utilizzare gli occhiali di protezione!

Attenzione – superficie calda! Rischio di avvelenamento!

Avviso agli oggetti lanciati

Distanza dalle persone Attendersi a che non stia nessuno nella zona pericolosa.

Prima di qualsiasi intervento sull'apparecchio spegnere il motore

All'esercizio mantenere la distanza sufficiente dal coltello tagliente!

Attenzione, pericolo di trascinamento!

Pericolo d'esplosione Rabboccare solo con il motore spento.

Rischio di avvelenamento! Utilizzare l'apparecchio solo all'esterno, mai nei locali chiusi oppure mal ventilati.

Divieto del fumare e della fiamma viva

Durante l'uso dell'apparecchio tenere i bambini, le altre persone e gli animali in distanza sicura.

Utilizzare l'apparecchio solo all'esterno, mai nei locali chiusi oppure mal ventilati.

Utilizzare la calzatura di sicurezza con la protezione al taglio, base antiscivolante e punta d'acciaio!

Attenzione – superficie calda!

Avviso alla pericolosa tensione elettrica

Proteggere all'umidità

L'imballo deve essere rivolto verso alto

Istruzioni di sicurezza

Avvertenza

E' necessario leggere tutte le indicazioni di sicurezza e le istruzioni, anche quelle contenute nella brochure allegata. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

Durante l'uso dell'apparecchio tenere i bambini, le altre persone e gli animali in distanza sicura. La distanza sicura minima è 5 m.

Utilizzare i mezzi di protezione personale.

Indossare la calzatura rigida e pantaloni lunghi.

Utilizzare i guanti di protezione, se necessario.

Utilizzare l'apparecchio solo in luce di giorno oppure in buona illuminazione artificiale

Controllare accuratamente il terreno dove viene utilizzato l'apparecchio ed eliminare tutti oggetti che potrebbero essere aggraffati e lanciati.

Il combustibile estremamente infiammabi-

Il carburante deve essere conservato solo nei contenitori adatti.

La macchina può essere rabboccata solo all'esterno e non in vicinanza alle fiamme vive rispett. le sigarette accese.

Rabboccare prima di avviare la macchina. Non si deve rabboccare né aprire il coperchio del serbatoio con il motore in funzione oppure caldo ancora.

Attendersi a che il combustibile non strabocchi. Allo strabocco del combustibile, il motore non dovrà essere avviato. Pulire la zona contaminata sull'apparecchio ed evitare qualsiasi prova d'accensione finché non spariscono i vapori del combustibile.

E' indispensabile previa la prima messa in funzione riempire il motore con l'olio per motore.

Prima di ogni messa in funzione controllare livello d'olio. Aggiungere eventualmente l'olio per motore.

Prima dell'uso eseguire sempre un controllo visivo per verificare che l'apparecchio non è danneggiato, soprattutto poi gli utensili taglienti, le parti di fissaggio ed il gruppo di taglio completo.

⚠ Prima di ogni messa in funzione controllare tutti i raccordi a vite e ad inserimento, anche i dispositivi di protezione, riguardando la rigidità e serraggio giusto e la funzione non disturbata di tutte le parti mobili.

⚠️ E' severamente vietato smontare, modificare i dispositivi di protezione trovatisi sulla macchina, utilizzarli in controversia alla loro destinazione oppure montare i dispositivi di protezione degli altri produttori.

⚠️ L'apparecchio non deve essere utilizzato se danneggiato oppure con i dispositivi di sicurezza difettosi. Cambiare le parti usurate e danneggiate..

Avviare il motore solo quando i Vostri piedi sono in distanza sicura dagli utensili taglienti.

Non inclinare la macchina nel momento d'accensione.

Non avviare la macchina quando state davanti al foro di scarico.

Attendersi alla posizione sicura, soprattutto sulle pendenze. Non tagliare sulle pendenze troppo forti. Particolare attenzione porre cambiando il senso della marcia sulla pendenza.

Porre la massima attenzione nel momento di viraggio e tiro della macchina verso se stesso..

Spegnere sempre il tagliaerba volendo trasferirlo, rovesciandolo oppure muovendolo oltre i campi er-bosi. Attendere finché si fermano tutte le parti mobili.

In caso dell'urto sull'oggetto estraneo oppure se la macchina comincerà vibrare, bisogna spegnerla e sfilare il cappuccio dalla candela d'accensione.

Controllare che l'apparecchio non sia danneggiato. Riparare gli eventuali danni.

Appena viene terminato il lavoro, la macchina deve essere spenta immediatamente.

Non conservare la macchina appena spenta nei locali chiusi; far la raffreddare all'aperto.

Mai conservare nell'interno dell'edificio la macchina avente la benzina nel serbatoio che gli eventuali vapori di benzina potrebbero venire in contatto con la fiamma viva oppure con le scintille.

Sostituire i silenziatori difettosi.

Non cambiare la regolazione del motore e non superare i giri dello stesso.

Manutenzione

Per tutti lavori sul motore spegnere il motore e sfilare il cappuccio della candela d'accensione. Attendere finché si fermano parti mobili e l'apparecchio si raffredda.

Mantenere la macchina sempre pulita, soprattutto poi il serbatoio ed il motore. Pulire periodicamente il foro di scarico ed il carter.

Tutte le parti mobili trattare con olio ecologico.

Controllare periodicamente il cesto da raccolta, se non usurato e invecchiato.

Le riparazioni far svolgere dal personale qualificato.

Utilizzare solo gli accessori e ricambi originali.

Solo l'apparecchio periodicamente mantenuto e curato può essere un'aiutante soddisfacente. La manutenzione e cura mancanti possono potare agli incidenti e ferite inaspet,ili.

Garanzia

Il periodo di garanzia è di 12 mesi in caso di uso industriale, di 24 mesi per i consumatori, e inizia a decorrere dalla data dell'acquisto dell'apparecchio.

La garanzia include esclusivamente gli inconvenienti dovuti dal difetto del materiale oppure dal difetto dalla produzione. Per la contestazione in garanzia occorre allegare l'originale del documento d'acquisto riportante la data di vendita.

La garanzia non include l'uso profano, es. sovraccarico dell'apparecchio, manomissione, danni dall'intervento estero oppure dagli oggetti. La garanzia non include anche l'inosservanza del Manuale d'Uso, del montaggio e l'usura normale.

Servizio

Avete le domande tecniche? Contestazioni? Avete bisogno dei ricambi oppure del Manuale d'Uso?

Sul nostro sito http://www.guede.com/support, nel settore Servizio, Vi aiuteremo velocemente ed in via non burocratica. Ci dareste la mano, per favore, per poter aiutar Vi? Per poter identificare il Vostro apparecchio nel caso di contestazione abbiamo bisogno del numero di serie, cod. ord. e l'anno di produzione. Tutte queste indicazioni troverete sulla targhetta della macchina. Per avere questi dati sempre disponibili, indicarli qui sotto, per favore:

N° serie:

Cod. ord.:

Anno di produzione:

Programma delle ispezioni e della manutenzione

Periodi di manutenzione programmata		Prima di ogni messa in funzione	Dopo 1 mese	Dopo 3 mesi	Dopo 6 mesi	Dopo 12 mesi	Dopo 24 mesi
			5 Ore d'esercizio	25 Ore d'esercizio	50 Ore d'esercizio	100 Ore d'esercizio	250 Ore d'esercizio
Olio per motore (10W-40)	Controllo	√
	Cambio		√		√
Filtro d'aria	Controllo	√
	Cambio				√
Candela d'accensione	Controllo Pulire					√
	Cambio						√

La manutenzione relativa nel mese indicato oppure dopo le ore d'esercizio indicate – secondo ciò che avviene prima.

Ricerca dei guasti

Guasto	Causa
Motore non parte	Non è premuta la levetta Start - Stop Premere la levetta Start - Stop
	Non è utilizzato pompa primaria Pompa primaria premere
	Combustibile insufficiente Aggiungere il combustibile
	Funicelle Bowden troppo lunghe Regolare le funicelle Bowden tramite il dado pressatreccia.
	Combustibile non giusto, stoccaggio senza aver svuotato il serbatoio di benzina, tipo di benzina sbagliato	Svuotare il serbatoio del combustibile e il carburatore. Aggiungere la benzina fresca.
	Candela d'accensione sporca (residui dei carboncini sugli elettrodi), la distanza degli elettrodi troppo grande	Pulire la candela, controllare il valore termico della candela, cambiare event. la candela, registrare 0,6-0,8 mm
	Candela d'accensione inumidita dalla benzina (motore strapieno).	Asciugare la candela d'accensione e rimontare.
L'erba non viene raccolta	Canale intasatoCesto di raccolta pienoL'erba troppo bagnata	Pulire il canale di scaricoSvuotare il cesto di raccoltaTagliare durante il tempo secco

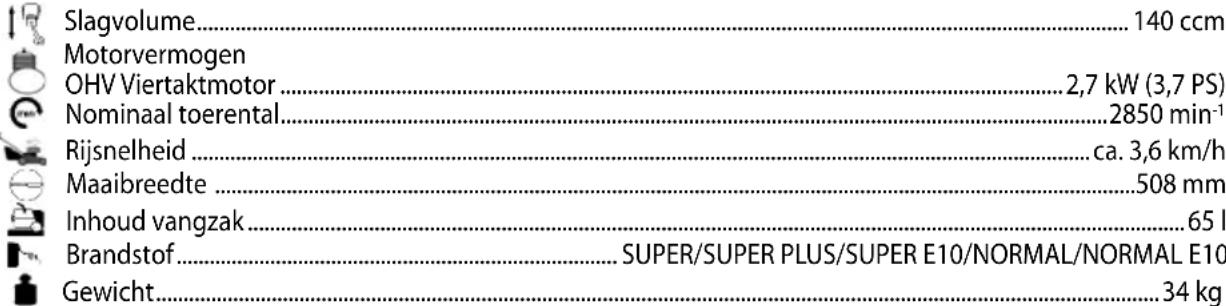

Technische Gegevens

Benzine grasmaaier......BIG WHEELER TRIKE 515D

Artikel-Nr. 95375

Afmeting....1630 x 560 x 1040 mm

DICCHARAZIONE DI CONFORMITÁ CE

Dichiariamo con il presente noi, che la concezione e costruzione degli apparecchi elencati, nelle realizzazioni che stiamo introducendo alla vendita, sono conforme ai requisiti principali delle direttive CE sulla sicurezza ed igiene. Nel caso della modifica dell'apparecchio da noi non autorizzata, la presente dichiarazione perde la propria validità.

AZONOSSÁGI NYILATKOZAT EU
