Vrsta izdelka	Samohodna kosilnica
Znamka	Güde
Model	Big Wheeler Trike 515D
Napajanje	Bencin, 4-taktni motor
Širina košnje	51 cm (20 palcev)
Višina košnje	25-75 mm, centralno nastavljiva
Prostornina zbiralne košare	80 litrov
Tip vožnje	Samohodna, krmiljenje na sprednjem kolesu
Hitrost vrtenja rezila	2800 vrt/min
Mere (D x Š x V)	170 x 85 x 110 cm
Teža	45 kg
Glavne funkcije	Košnja, mulčenje, zbiranje
Vzdrževanje in čiščenje	Očistite po vsaki uporabi, redno brusite rezilo, izpustite motorno olje
Varnost	Zaviranje v sili, varnostni kontakt voznika, zaščita rezila
Nadomestni deli in možnost popravila	Deli so na voljo prek poprodajne službe, seznam v navodilih
Splošne informacije	Garancija 2 leti, primerno za terene do 2000 m²

Pogosto zastavljena vprašanja - Big Wheeler Trike 515D GUDE

Kako zagnati kosilnico Big Wheeler Trike 515D?

Prepričajte se, da je rezervoar za bencin poln in da je motorno olje na ustrezni ravni. Zategnite parkirno zavoro, obrnite ključ v položaj vklop, nato potegnite zaganjalnik. Za podrobnosti si oglejte navodila za uporabo.

Katero motorno olje uporabiti?

Uporabite olje SAE 30 ali 10W-30 za 4-taktni motor. Pred vsako uporabo preverite nivo. Prostornina je približno 0,6 litra.

Kako nastaviti višino košnje?

Uporabite centralno nastavitveno ročico, ki se nahaja blizu sedeža. Zavrtite jo, da izberete želeno višino med 25 in 75 mm. Prepričajte se, da je kosilnica ustavljena.

Kaj storiti, če rezilo ne reže dobro?

Rezilo je lahko topo. Odklopite svečko, odstranite rezilo in ga nabrusite s pilo. Preverite tudi, ali ni poškodovano.

Kako očistiti zbiralno košaro?

Izpraznite košaro po vsaki uporabi. Operite jo s čisto vodo in pustite, da se popolnoma posuši, preden jo namestite nazaj. Izogibajte se abrazivnim izdelkom.

Kakšna je širina košnje tega modela?

Širina košnje je 51 cm, idealna za vrtove srednje do velike velikosti.

Ali lahko uporabim funkcijo mulčenja?

Da, kosilnica je opremljena s kompletom za mulčenje. Odstranite košaro in vstavite čep za mulčenje. Odpadna trava bo fino zmleta in puščena na mestu.

Kako zamenjati motorno olje?

Motor nekaj minut segrejte, nato ga ugasnite. Postavite posodo pod ohišje, odstranite odtočni čep in pustite, da olje odteče. Namestite čep nazaj in napolnite s svežim oljem.

Kaj storiti v primeru zamašitve?

Takoj ustavite motor in odklopite svečko. Odstranite ostanke trave pod ohišjem z nekovinskim orodjem. Vse sestavite nazaj, preden ponovno zaženete.

Kje najti nadomestne dele?

Nadomestni deli so na voljo pri poprodajni službi Güde ali na uradni spletni strani. Za reference delov si oglejte navodila.

NAVODILA ZA UPORABO Big Wheeler Trike 515D GUDE

SI Čiščenje / Vzdrževanje

SI Čiščenje / Vzdrževanje

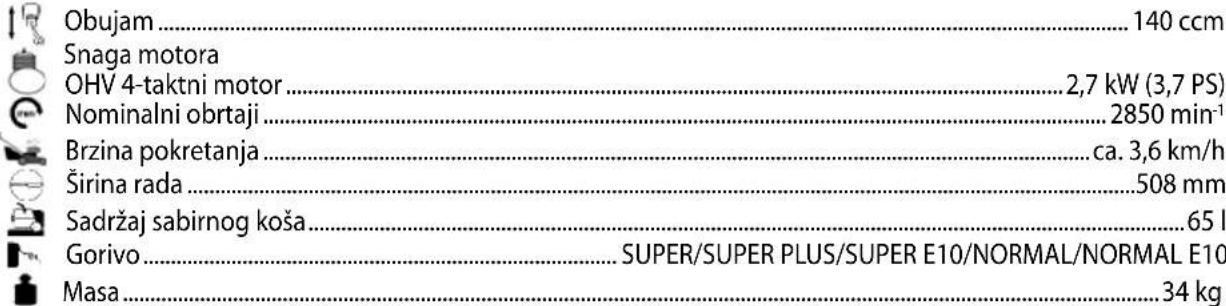

Kataloška številka: 95375

Vsebina	140 ccm
Zmogljivost motorja
OHV 4-taktni motor	2,7 kW (3,7 PS)
Nominalni vrtljaji	2850 min-1
Hitrost vožnje	ca. 3,6 km/h
Zamah	508 mm
Prostornina koša pod napravo	65 l
Gorivo	SUPER/SUPER PLUS/SUPER E10/NORMAL/NORMAL E10
Teža	34 kg

Dimenzije 1630 x 560 x 1040 mm

Informacije o hrupnosti in vibracijah

Uporabljajte zaščito za sluh

Vrednost emisij, nastalih pri vibriranju a_n²⁾ 6,9 m/s²

¹⁾ Nihanje K=3 dB (A), ²⁾ Nihanje K=1,5 m/s ²

Opozorilo Dejanska ravan vibracij se lahko razlikuje glede na tip in način uporabe od parametrov, ki so navedeni v teh napotkih. Nivo vibracij se lahko uporabi za medsebojno primerjavo električnih naprav. Služi za približno presojo obremenitve z vibracijami. Zaradi bolj natančnih rezultatov pri ugotavljanju obremenitev z vibracijami, je potrebno v času uporabe upoštevati tudi čas, kadar je naprava izklopljena oz. čas, kadar deluje, vendar se ne uporablja. To lahko občutno zniža stopnjo obremenitve z vibracijami v času uporabe naprave. Določite dopolnilne varnostne ukrepe za zaščito uporabnika pred učinkom vibriranja kot npr.: tehnično vzdrževanje električnega orodja in naprav, skrb za pravilno tople roke, organiziranje delovnega procesa itd..

Uporabljajte napravo šele, ko natančno preberete in dojamete to navodilo za uporabo. Seznanite se

z nastavitvami in s pravilno uporabo naprave.

Upoštevajte varnostne napotke, ki so navedeni v tem navodilu. Obnašajte se odgovorno napram drugim osebam. Uporabnik odgovarja za morebitne škode ali nevarnosti tretjih oseb. Za morebitna vprašanja glede priključitve ali načina uporabe naprave, se obrnite na proizvajalca (ali na njegov servisni center).

Obseg dobave

1 Klin za mulčanje

2 Stranski izmet

3 Zbirni koš

4 Ključ za svečke

5 Stezniki vrvi

6 Kolesa/zaslonke vključno z zvezdastim vijakom/U-podložki

7 Vijaki

8 po višini nastavljiv nos kolesih

9 uporabite ploščo

10 Oprema

Uporaba v skladu z namenom

Napravo lahko uporabljate le v naveden namen. Proizvajalec ne odgovarja za škode in posledice, ki bi nastale zaradi neupoštevanja splošno veljavnih predpisov in določil v tem navodilu za uporabo.

⚠ Napravo uporabljajte samo na prostem, nikoli pa ne v zaprtih ali slabo prezračenih prostorih.

Kosilnice ne uporabljajte za košnjo grmovja, žive meje in gostega plevela, vzpenjalk ali trave na strehah oziroma v balkonskih cvetličnih loncih. Razen tega je prepovedana uporaba za drobljenje kosov lesa in žive meje in niti za ravnanje zemlje.

Zahteve, ki jih mora spolnjevati uporabnik

Uporabnik je pred uporabo naprave dolžan natančno prebrati navodilo za uporabo..

Naprava ni namenjena za uporabo osebam (in otrokom) z omejenimi psihofizičnimi sposobnostmi ali brez ustreznih izkušenj ali izobrazbe, v kolikor niso

Izobrazba: Za uporabo ni potrebna nobena posebna izobrazba, razen strokovnih napotkov v zvezi z uporabo naprave.

Minimalna starost: Mladoletniki lahko uporabljajo napravo, ko dopolnijo 16. leto starosti. Izjema so mla-doletniki, ki se kot vajenci udeležijo del z namenom, da se naučijo pravilne uporabe; morajo pa biti pod stalnim nadzorom učitelja.

Krajevni predpisi posameznih držav lahko različno določajo starostno mejo uporabnika.

Šolanje Glede pravilne uporabe se posvetujte z izkušeno osebo in natančno preberite navodilo za uporabo. Posebno šolanje zato ni potrebno..

Ukrepi v zasilnih primerih

Nevarnost poškodb!

Nikoli ne vtikajte rok ali nog v bližino vrtečih se delov.

Nevarnost opeklin!

Določeni deli se pri delovanju zelo pregrevajo. Ne dotikajte se vročih delov kot npr. motor, blažilnik hrupa itd..

Poškodovani osebi začnite čimprej dajati ustrezno prvo pomoč in pokličite zdravnika specialista v najkrajšem možnem času. Zavarujte jo pred drugimi nevarnostmi in jo pomirite. Zaradi reševanja morebitnih nezgodnih situacij, mora biti na delovnem mestu vedno prisotna omarica ali škatla prve pomoči, v skladu z DIN 13164. Material, potreben za prvo pomoč, ki ga porabite, takoj dopolnite z novim. Če potrebujete strokovno pomoč, izpolnite prosim sledeče podatke:

1. Kraj nezgode
2. Vrsta nezgode
3. Število ranjenih oseb
4. Vrsta poškodbe

Simboli

Opozorilo!

Preberite navodilo za uporabo!

Uporabljajte zaščito za sluh Uporabljajte zaščitna očala!

Previdno – vroča površina! Nevarnost zastrupitve!

Zavarujte se pred odbitimi in letečimi predmeti

Varnostna razdalja oseb Poskrbite, da v delovnem prostoru stroja nihče ne stoji.

Pred vsakim poseganjem v napravo ugasnite motor.

Medtem ko deluje, upoštevajte varnostno razdaljo od rezila.

Pozor, nevarnost zatikanja!

Nevarnost eksplozije Gorivo dolivajte le, kadar je naprava izklopljena.

Nevarnost zastrupitve! Napravo uporabljajte samo na prostem, nikoli pa ne v zaprtih ali slabo prezračenih prostorih.

Kajenje in uporaba odprtega ognja sta prepovedana.

Poskrbite, da se med uporabo naprave otroci in tudi vse druge osebe ter živali zadržujejo v varni razdalji.

Napravo uporabljajte samo na prostem, nikoli pa ne v zaprtih ali slabo prezračenih prostorih.

Uporabljajte varnostne čevlje z zaščito proti vrezninam, nedrsečim podplatom in z jeklenim sprednjim delom čevlja!

Opozorilo pred nevarnostjo električnega udara.

Zavarujte pred vlago.

Ovitek mora stati navpično.

Varnostni napotki

Opozorilo

Preberite vsa varnostna opozorila in navodila, tudi tista v priloženi brošuri. Napake zaradi neupoštevanja spodaj navedenih opozoril in napotil lahko povzročijo električni udar, požar in/ali težke telesne poškodbe. Vsa opozorila in napotila shranite, ker jih boste v prihodnje še potrebovali.

Poskrbite, da se med uporabo naprave otroci in tudi vse druge osebe ter živali zadržujejo v varni razdalji. Najmanjša varna razdalja znaša 5 m.

Uporabljajte osebna zaščitna sredstva.

Nosite trdno obutev in dolge hlače.

Če je to potrebno, uporabljajte zaščitne rokavice.

Napravo uporabljajte samo podnevi ali pa pri dobri umetni svetlobi.

Preverite teren, na katerem se bo uporabljala naprava in odstranite vse predmete, ki so zataknjeni ali pa odvrženi.

Bencin je zelo vnetljiva tekočina.

Gorivo shranjujte samo v ustreznih posodah.

Napravo lahko polnite z gorivom samo na prostem in ne v bližini odprtega ognja oziroma prižganih cigaret.

Gorivo dolijte še preden vključite napravo. Na-prave ne smete polniti z gorivom oziroma odpirati pokrova rezervoarja, dokler motor teče oziroma dokler je še vroč.

Poskrbite, da gorivo ne preteče čez rob. Če gorivo preteče čez rob, ne smete zagnati motorja. Očistite onesnaženo mesto na napravi in preprečite kakršenkoli poskus zagona motorja dokler ne bi izhlapeli hlapi goriva.

Pred prvim zagonom je potrebno, da motor brezpo- gojno napolnite z motornim oljem.

Pred vsako uvedbo naprave v pogon preverite stanje olja. Oziroma dopolnite motorno olje.

Pred uporabo naprave jo vedno vizualno preverite, da bi ugotovili, ali ni poškodovana, s posebnim poudarkom na kontrolo rezilnega orodja, pritrdilnih delov in celotne rezilne enote nasploh.

⚠ Pred vsakim zagonom preverite vse vijačne in zatične zveze, kot tudi zaščitne naprave z vidika trdnosti, pravilne pritrditve in nemotenega teka vseh gibljivih delov.

⚠ Snemanje, spreminjanje ali dodajanje drugih varnostnih naprav, ki se oziroma naj bi se nahajale na napravi je strogo prepovedano, saj bi delovale v neskladju z njihovim namenom.

⚠ Naprave ne uporabljajte, v kolikor je poškodovana oz. če je poškodovan njen varnostni sistem. Obrabljene poškodovane dele zamenjajte z novimi..

Motor zaženite šele tedaj, ko stojite v varni razdalji od delujočih delov.

Ob zagonu naprave ne nagibajte preveč.

Ne prižigajte naprave, če strojite pred odprtino za izmet.

Stojte pravilno in v ravnotežju, predvsem v hribo-vitem terenu. Ne kosite na prestrmih pobočjih. Še posebej pazite, ko spreminjate smer delovanja na strmem pobočju.

V kolikor naletite na tujek ali naprava začne vibrirati, jo lahko izklopite in snamete priključek s svečke. Preverite, da naprava ni poškodovana. Morebitne škode popravite.

Napravo izklopite takoj, ko dokončate delo.

Naprave ne shranjujte v zaprte prostore neposredno po izklopu, počakajte da se ohladi na prostem.

Naprave s polnim rezervoarjem nikoli ne shranjujte v notranjih prostorih, kjer obstaja nevarnost eksplozije, samovžiga ali iskrenja zaradi stika z vnetljivimi snovmi.

Zamenjajte poškodovane blažilnike hrupa.

Ne spreminjajte običajne nastavitve motorja in ne uporabljajte ga v previsokih vrtljajih.

Vzdrževanje

Pred vsakim poseganjem v stroj vedno izklopite motor in snemite priključek na svečki! Počakajte, da se vsi gibljivi deli e ustavijo in da se naprava ohladi.

Naprava, pa tudi rezervoar in motor morata biti vedno čista. Redno čistite tudi odprtino za izmet.

Vse premične dele naprave redno negujte z ekološkim oljem.

Le redno vzdrževana in dobro negovana naprava lahko zanesljivo služi svojemu namenu. Nezadostno ali neredno vzdrževanje in nega lahko povzroči nepr ičakovane nezgode ali poškodbe.

Garancija

Garancija traja 12 mesecev v primeru industrijske rabe ali 24 mesecev pri potrošniku in se začne na dan prodaje naprave.

Garancija velja le za tovarniške napake oz. napake, nastale na materialih, iz katerih je naprava izdelana. Če

zahtevate popravila v okviru garancije vedno priložite veljaven račun, ki mora vsebovati datum prodaje in podpis prodajalca.

Garancija ne velja, v kolikor napravo uporablja oseba, ki ni strokovno usposobljena, ali će do okvare pride zaradi nestrokovnega posega v napravo ali stika s tujki. Neupoštevanje navodil za uporabo in montažo ter obraba naprave tekom normalne uporabe prav tako ne sodi v sklop garancije.

Servis

Ali imate tehnična vprašanja? Reklamacijo? Ali potrebujete rezervne dele ali nova navodila za uporabo? Na naši spletni strani www.guede.com Vam bomo v oddelku Servis hitro pomagali. Prosimo, pomagajte nam, da bomo lahko mi pomagali vam. Da lahko Vašo napravo v primeru reklamiranja identificiramo, prosimo, da nam pošljete serijsko številko, št. naročila in leto izdelave. Vse navedene podatke boste našli na tipski etiketi. Da imate vse navedene informacije pri roki, jih prosim vnesite tu

Serijska številka:

Kataloška številka:

Leto izdelave:

Plan nadziranja in vzdrževanja

Redno vzdrževanje Pred vsa-		ko uvedbo v pogon	Vsak mesec	Čez 3 mesecev	Čez 6 mesecev	Čez 12 mesecev	Čez 24 mesecev
			5 Obratovalna ura	25 Obrato-valna ura	50 Obrato-valna ura	100 Ob-ratovalna ura	250 Ob-ratovalna ura
Motorno olje (10W-40)	Kontrola	√
	Zamenjava		√		√
Zračni filter	Kontrola	√
	Zamenjava				√
Vžigalna svečka	Kontrola Očistite					√
	Zamenjava						√

Ustrezno vzdrževanje v določenem mescu ali po izteku navedenih delovnih ur – odvisno od okoliščine, do katere pride prej

Morebitne okvare

Okvara	Vzrok
Motor ne vžge	Niste pritisnili ročice za Start-Stop Pritisnite na gumb Start-Stop
	Črpalka Primer niste uporabili Črpalka Primer pritisnite nanjo
	Premalo goriva Dolijte gorivo.
	Vžigalna vrvica je predloga Vžigalno vrv nastavite z matico.
	neustrezno gorivo, shranjevanje brez praznjenja rezervoarja za gorivo, napačna vrsta goriva	Izpustite rezervoar za gorivo in uplinjač. Dolijte sveže gorivo.
	Svečka je umazana (na elektrodah so ostanki ogljika) elektrode so med seboj preveč oddaljene	Svečko očistite, preverite njeno toplotno vrednost oz. jo zamenjajte, ali nastavite na 0,6-0,8 mm
	Svečka je mokra od bencina (v motorju je preveč goriva).	Vžigalno svečko vrnite na svoje mesto.
Naprava ne pobira trave.	Odvod je zamašenKošara je polnaTrava je preveč mokra	Očistite prostor za odvajanje trave Izpraznite košaro.kosite ob suhem vremenu!

Tehnički podaci

Benzinske kosilice za travu......BIG WHEELER TRIKE 515D

Br. za narudžbu....95375

Dimenzije 1630 x 560 x 1040 mm
