Big Wheeler Trike 515D - Mașină de tuns iarba GUDE - Manual de utilizare gratuit

Tip produs	Mașină de tuns iarba autopropulsată
Marcă	Güde
Model	Big Wheeler Trike 515D
Alimentare	Benzină, motor 4 timpi
Lățime de tăiere	51 cm (20 țoli)
Înălțime de tăiere	25-75 mm, reglabil central
Capacitatea coșului de colectare	80 litri
Tip de conducere	Autopropulsată, direcție pe roata față
Viteza de rotație a lamei	2800 rot/min
Dimensiuni (L x l x H)	170 x 85 x 110 cm
Greutate	45 kg
Funcții principale	Tundere, mulcire, colectare
Întreținere și curățare	Curățați după fiecare utilizare, ascuțiți lama regulat, schimbați uleiul motor
Siguranță	Oprire de urgență, contact de siguranță conducător, protecție lamă
Piese de schimb și reparabilitate	Piese disponibile prin service-ul post-vânzare, listă în manual
Informații generale	Garanție 2 ani, potrivit pentru terenuri până la 2000 mp

Întrebări frecvente - Big Wheeler Trike 515D GUDE

Cum se pornește mașina de tuns Big Wheeler Trike 515D?

Asigurați-vă că rezervorul de benzină este plin și că uleiul motor este la nivel. Strângeți frâna de parcare, rotiți cheia de contact în poziția pornit, apoi trageți de starter. Consultați manualul de utilizare pentru detalii.

Ce ulei de motor să folosesc?

Folosiți ulei SAE 30 sau 10W-30 pentru motor 4 timpi. Verificați nivelul înainte de fiecare utilizare. Capacitatea este de aproximativ 0,6 litri.

Cum se reglează înălțimea de tăiere?

Folosiți pârghia de reglare centrală situată lângă scaun. Rotiți-o pentru a selecta înălțimea dorită între 25 și 75 mm. Asigurați-vă că mașina este oprită.

Ce fac dacă lama nu taie bine?

Lama poate fi tocită. Deconectați bujia de aprindere, scoateți lama și ascuțiți-o cu o pilă. Verificați, de asemenea, dacă nu este deteriorată.

Cum curăț coșul de colectare?

Goliți coșul după fiecare utilizare. Spălați-l cu apă curată și lăsați-l să se usuce complet înainte de a-l pune la loc. Evitați produsele abrazive.

Care este lățimea de tăiere a acestui model?

Lățimea de tăiere este de 51 cm, ideală pentru grădini de dimensiuni medii până la mari.

Pot folosi funcția de mulcire?

Da, mașina este echipată cu un kit de mulcire. Scoateți coșul și introduceți dopul de mulcire. Deșeurile de iarbă vor fi mărunțite fin și lăsate pe loc.

Cum schimb uleiul motor?

Încălziți motorul câteva minute, apoi opriți-l. Plasați un vas sub carter, scoateți dopul de golire și lăsați să se scurgă. Puneți dopul la loc și umpleți cu ulei nou.

Ce fac în caz de blocare?

Opriți imediat motorul și deconectați bujia. Îndepărtați resturile de iarbă de sub carter folosind o unealtă nemetalică. Remontați totul înainte de a reporni.

Unde găsesc piesele de schimb?

Piesele de schimb sunt disponibile la service-ul post-vânzare Güde sau pe site-ul oficial. Consultați manualul pentru referințele pieselor.

MANUAL DE UTILIZARE Big Wheeler Trike 515D GUDE

----RO Traducerea modului original de utilizare

BA Prijevod originalnih uptstava za upotrebu.

ROMÂNIA Va rugăm să citiți cu atenție modul de utilizare înaintea punerii utilajului în funcțiune.

BOSANSKI Pre puštanja u rad pažljivo pročitajte uputstvo za upotrebu.

INBETRIEBNAHME | STARTING-UP THE MACHINE | MISE EN SERVICE | MESSA IN FUNZIONE | INBEDRIJFSTELLING | UVEDENÍ DO PROVOZU | UVEDENIE DO PREVÁDZKY | ÜZEMBE HELYEZÉS | UVEDBA V POGON | PUŠTANJE U RAD | ПУСКАНЕ В ДЕЙСТВИЕ | PUNEREA ÎN FUNCȚIUNE | PUŠTANJE U RAD

RO Punerea în funcțiune

BA Puštanje u rad

2

11-20

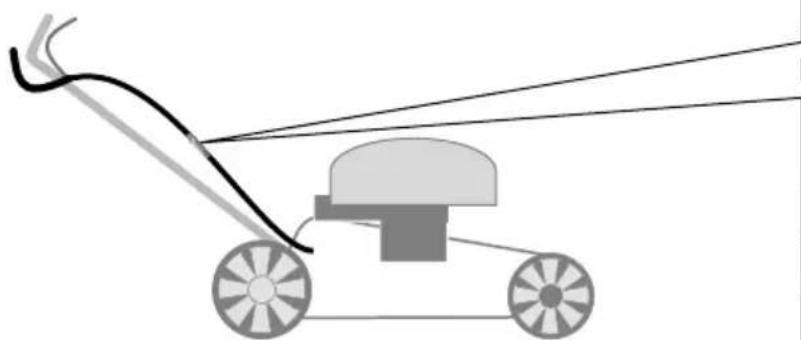

DE Mähanweisungen

RO Instructiuni pentru cosit

RO Curățare / Întreținere

RO Verificarea stării uleiului

BA Kontrola nivoa ulja

10W-40

RO Înainte de prima punere în funcțiune, motorul trebuie neapărat umplut cu ulei de motor. Înaintea fiecărei puneri în funcțiune, controlați starea uleiului. Completați eventual uleiul de motor.

RO Verificarea stării uleiului

BA Kontrola nivoa ulja

RO Instructiuni pentru cosit

RO Curățare / Întreținere

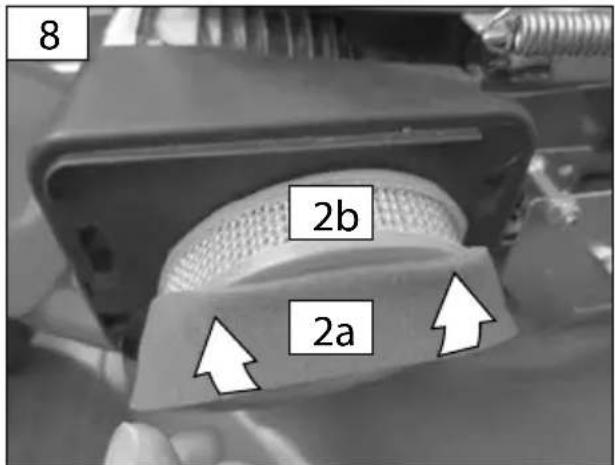

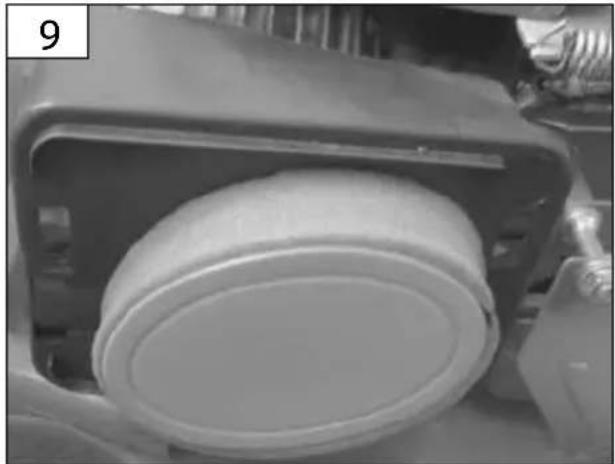

RO Curățați filtrul de hârtie numai cu aer comprimat. Nu utilizați niciodată apa!

BA Papirni filter čistite samo komprimiranim vazduhom! Nikada ne upotrebljavajte vodu!

RO Motorul nu porneşte

BA Motor se ne pali

RO Furaje automată nu este de lucru

BA Automatsko voziti ne radi

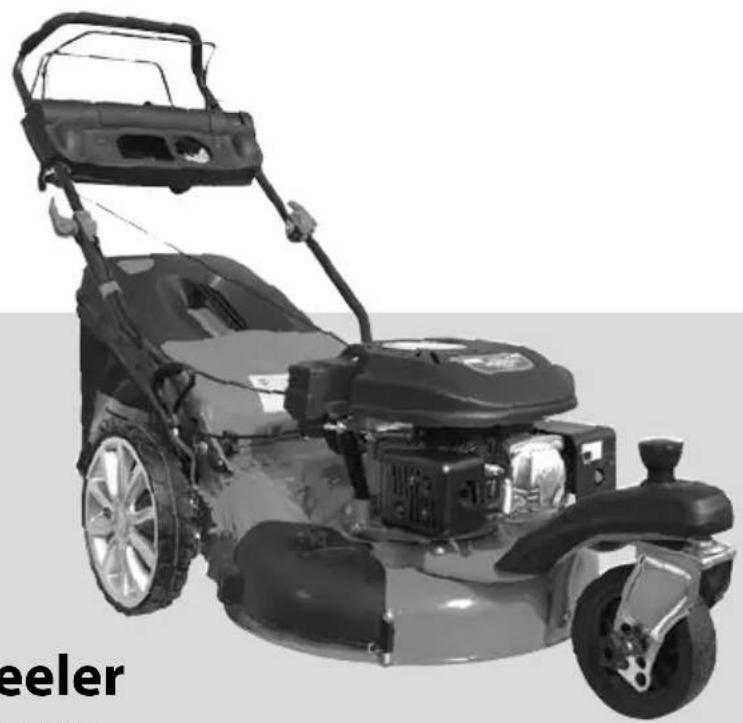

Benzină mașină de tăiat iarba ....... BIG WHEELER TRIKE 515D

Comandă nr. 95375

Dimensiune 1630 x 560 x 1040 mm

Informație privind zgomotul/vibrațiile

Nivelul presiunii acustice L _nA¹⁾ 83,7 dB (A)

Nivelul puterii sunetului L 98 dB (A)

Purtați căști de protectie a auzului

Valoarea emisiilor de zgomot a_b²⁾ 6,9 m/s²

¹⁾ Nesiguranță K =3 dB (A), ²⁾ Nesiguranță K =1,5 m/s ²

Avertisment Nivelul real de oscilații se va putea modifica în funcție de tipul și modul de întrebuințare a sculei electrice față de valorile prezentate în aceste instrucțiuni. Nivelul de vibrații poate fi folosit pentru o comparație reciprocă a aparatelor electrice El se pretează și pentru o evaluare preliminară a solicitării la vibrații. Pentru o evaluare exactă a solicitării la vibrații în cursul unui anumit program de lucru, ar trebui avute în vedere și perioadele de timp în care utilajul este deconectat sau este în funcțiune dar în realitate nu este solicitat. Aceasta poate reduce în mod însemnat volumul de solicitare cu vibrații pe întreaga perioadă a programului de muncă. S,iliți măsuri suplimentare de securitate pentru protecția personalului de deservire împotriva efectelor vibrațiilor, ca de ex. întreținerea sculelor și aparatelor electrice, întreținerea temperaturii mâinilor, organizarea proceselor de muncă.

Utilizați pompa abia după ce ați citit cu atenție și ați înțeles modul de operare Faceți cunoștință cu

elementele de comană și utilizarea corectă a utilajului. Respectați toate instrucțiunile de securitate cuprinse în manual. Comportați-vă cu responsabilitate față de terțe persoane. Personalul de deservire este responsabil de accidentele sau pericitarea persoanelor terțe. Dacă aveți dubii referitor la conectarea și operarea utilajului, apelați la servisul pentru clienți.

Volumul livrării

1 Clin de mulci

2 Evacuare laterală

3 Coş colector

4 Cheie pentru bujii

5 Cleme cablu bowden

6 Roti/blende inclusiv şurub radial/şaibă U

7 Şuruburi

8 roți reglabile pe înălțime nas

9 panou

10 Accesorile

Utilizare conform destinației

Cositoarea este destinată tunderii gazonului și a suprafetelor cu iarbă, în pantă de max. de 20%, în grădinile particulare din jurul casei și în colonii de grădini.

Această instalație se poate utiliza numai în scopul prezentat. Nerespectând prevederile din prescripțiile și instrucțiunile general valabile cuprinse în prezentul manual, producătorul nu poate fi răspunzător de daunele survenite.

⚠ Folosiți utilajul numai în mediu extern, niciodată în spații închise sau prost aerisite.

Este interzisă utilizarea cositoarei la tăierea arbuștilor, gardurilor vii și tufișurilor, la tăierea și mulcirea plantelor cătărătoare sau a gazoanelor de pe acoperișuri sau din ghivecele de pe balcon. De asemenea cositoarea nu poate fi folosită drept concasor pentru transformarea părților tăiate din copaci și garduri vii în mulci, și nici pentru nivelarea accidentărilor de teren.

Exigente la adresa operatorului

Operatorul trebuie ca, înainte de a folosi utilajul, să citească cu atenție modul de operare..

Acest aparat nu este destinat pentru a fi utilizat de

câtre persoane (inclusiv copii) cu capacități fizice, senzoriale sau intelectuale limitate sau cărora le lipsește experiența / sau le lipsesc cunoștințele necesare, cu exceptia cazului în care sunt supravegheate de câtre o persoană care poartă răspunderea pentru siguranța lor sau au fost instruite de o asemenea persoană cu privire la modul de utilizare a aparatului.

Calificare: În afară de o instruire amănunțită din partea unui specialist, nu este necesară nici o altă calificare specială pentru deservirea prezentului utilaj.

Vârsta minimă: Utilajul poate fi operat numai de persoane care au împlinit vârsta de 16 ani. Exceptie o fac minorii în cadrul pregătirii lor profesionale pentru a obține deprinderi, aceasta doar sub supravegherea instructorului.

Reglementările locale pot s,ili vârsta minimă a utilizatorului.

Instructaj: Utilizarea aparatului necesită numai o instruire adecvată din partea unui specialist, respectiv de modul de operare. Un instructaj special nu este necesar..

Comportament în cazuri extreme

⚠️ Pericol de accidentare!

Nu tineți niciodată mâinile și picioarele în apropierea pieselor în rotație.

⚠️ Pericol de arsuri!

Unele piese ale utilajului se încălzesc puternic în timpul funcționării. Nu vă atingeți de piesele fierbinti, de ex. de motor și de amortizorul de zgomot.

Acordati rănitului primul ajutor și chemați într-un timp cât mai scurt ajutorul calificat al medicului. Păziți rănitul de alte accidente, și calmați-l. În cazul unui eventual accident, la locul de muncă trebuie să se găsească întotdeauna la îndemână o trusă medicală de prim-ajutor, conform normei DIN 13164. Materialul pe care îl veți consuma din trusa medicală trebuie completat imediat. Dacă sunteti în căutarea de ajutor, vă rugăm să furnizați următoarele informații:

1. Locul accidentului
2. Tipul accidentului
3. Numărul răniților
4. Tipul rănirii

Simboluri

Atentie!

Citiți modul de utilizare.

Purtați căști de protecție a auzului Purtați ochelari de protecție!

Atenție - suprafață fierbinte! Pericol de intoxicare!

Avertisment împotriva obiectelor aruncate

La distanță de persoane Aveți grijă ca nimeni să nu se găsească în zona periculoasă

Înaintea oricărei lucrări pe utilaj, deconectați motorul.

În timpul funcționării, respectați o distanță suficientă de cuțitul de tăiere.

Atentie, pericol de a fi prins!

Pericol de explozie Alimentați motorul numai în stare deconectată

Pericol de intoxicare! Folosiți utilajul numai în mediu extern, niciodată în spații închise sau prost aerisite.

Este interzis fumatul și focul deschis.

Țineți copiii și alte persoane, precum și animalele, la o distanță sigură de aparatul în funcțiune.

Folosiți utilajul numai în mediu extern, niciodată în spații închise sau prost aerisite.

Purtați încălțăminte de securitate cu protecție împotriva tăierii, cu talpă aspră și vârf de oțel!

Atenție - suprafață fierbinte!

Avertisment împotriva pericolului tensiunii electrice

Ocrotiți de umezeală

Directia de amplasare a ambalajului - în sus

Instrucțiuni de securitate

Avertisement

Citiți toate avizele de siguranță și indicațiile, chiar și cele din borșura alăturată. Nerespectarea indicațiilor de avertizare și a instrucțiunilor poate provoca electrocutare, încendii și/sau răniri grave. Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.

Țineți copiii și alte persoane, precum și animalele, la o distanță sigură de aparatul în funcțiune. Distanța minimă de siguranță este de 5 m.

Purtați echipament personal de securitate.

Purtați încălțăminte solidă și pantaloni lungi.

Dacă este necesar, purtați mănuși de protecție.

Folosiți utilajul numai la lumina zilei sau într-un mediu bine iluminat.

Controlați cu atenție terenul pe care veți folosi utilajul și înlăturați toate obiectele care ar putea fi prinse și proiectate de utilaj.

Carburantul este foarte inflamabil.

Păstrați carburanții numai în recipienti adecvați.

Utilajul poate fi alimentat numai afară și nu în apropierea focului deschis, respectiv în preajma țigărilor aprinse.

Alimentați înainte de a porni utilajul. Este interzisă alimentarea cu combustibil sau deschiderea capacului rezervorului cu motorul în funcțiune sau cu motorul fierbinte.

Fiți atenți să nu revărsați combustibil. Dacă totuși acesta s-a revărsat, nu porniți motorul. Curățați pe utilaj locul murdărit și împiedicați orice încercare de a porni utilajul înainte de a se evapora tot combustibilul revărsat.

Înainte de prima punere în funcțiune, motorul trebuie neapărat umplut cu ulei de motor.

Înaintea fiecărei puneri în funcțiune, controlați starea uleiului. Completați eventual uleiul de motor.

Înainte de utilizare, efectuați întotdeauna un control vizual pentru a constata eventualele deteriorări, în deosebi starea sculelor de tăiere, piesele de fixare și toată unitatea de tăiere.

Înaintea fiecărei puneri în funcțiune, controlați toate îmbinările telescopice și cele cu şuruburi ca și instalațiile de protectie, dacă sunt suficient de solide și strânse reglementar ca și uşurința de mișcarte a părților mobile.

Este strict interzisă demontarea, modificarea sau utilizarea contrar destinației a tuturor instalațiilor de protecție de pe utilaj, ca și montarea instalațiilor de protecție ale altor producători.

Nu folosiți utilajul dacă este deteriorat sau dacă sunt defecte instalațiile de protecție. Înlocuiti piesele uzate și deteriorate.

Conectați motorul numai atunci când picioarele dvs. se găsesc la o distanță sigură de sculele de tăiere.

Nu aplecați utilajul la pornire.

Nu porniți utilajul atâta timp cât vă aflați în fața orificiului de evacuare.

Acordați atenție unei poziții sigure atunci când lucrați în pantă. Nu cosiți pe coaste prea abrubte. Fiți deosebit de atenți în deosebi când schimbați direcția de deplasare pe povârnișuri.

Fiți atenți la maximum atunci când vă întoarceți și trageți utilajul spre dvs..

Deconectați cositoarea întotdeauna când o deplasați, aplecați sau vă aflați în afara spațiilor cu iarbă. Așteptați să se oprească toate piesele în rotație.

Dacă veți da peste un obiect străin sau dacă utilajul începe să vibreze, trebuie să-l deconectați și să scoateți bujia. Verificați dacă utilajul nu s-a deteriorat. Reparați eventualele defectări.

Deconectați utilajul imediat ce ați terminat lucrul.

Nu depozitați utilajul în încăperi închise imediat după deconectare, lăsați-l afară să se răcească.

Nu depozitați niciodată utilajul cu benzina în rezervor în interiorul unei clădiri în care vaporii de benzină ar putea eventual veni în contact cu o sursă de foc deschis sau cu scântei.

Înlocuiti amortizorul de zgomot defect.

Nu modificați reglajul inițial al motorului și nu ajustați motorul

Întreținere

Înaintea tuturor lucrărilor pe motor, opriți motorul și deconectați bujia. Așteptați ca toate piesele în rotație să se oprească și să ască utilajul.

Întrețineți întotdeauna utilajul curat, în deosebi rezervorul și motorul. Curățați cu regularitate orificiul de evacuare și capacul.

Tratați toate piesele mobile cu ulei ecologic.

Controlați cu regularitate coșul colector, măsura uzurii și îmbătrânirii.

Permiteți efectuarea de reparații în exclusivitate persoanelor de specialitate.

Utilizați numai accesorii și piese de schimb originale. Numai un utilaj întreținut și îngrijit cu regularitate poate fi de un ajutor real. Întreținerea și grija insuficientă de utilaj poate duce la accidente neprevăzute.

Garantie

Perioada de garanție de 12 luni la o utilizare industrială, 24 de luni pentru consumatori, începând cu data achiziției aparatului.

Garantia se referă în exclusivitate la defectiunile provocate de defectele de material sau de producție. La reclamația în perioada de garanție trebuie prezentat documentul de achiziție original, cu data vânzării.

Garantia nu ia în considerare utilizarea neprofesională, ca de ex. suprasolicitarea utilajului, utilizarea forțată, defectarea prin intervenție străină sau cu obiecte străine. Nerespectarea modului de utilizare și de montaj ca și uzura normală de asemeni nu intră în garanție.

Service

Aveți întrebări de ordin tehnic? Reclamații? Aveți nevoie de piese de schimb sau de manualul de operare? Pe site-ul nostru www.guede.com, la secția de Servis vă vom ajuta în mod rapid și nebirocratic. Vă rugăm să ne ajutați să vă ajutăm. Pentru ca utilajul dvs. să poată fi identificat în caz de reclamație, avem nevoie de numărul seriei, numărul comenzii și de anul de producție. Toate aceste date le veți găsi pe plăcuța de tip. Pentru ca toate aceste date să fie mereu la îndemână, vă rugăm să le notați mai jos.

Nr. serie:

Nr. comandă:

An de producție:

Plan de verificări și întreținere

Perioadă regulată de întreținere		Înaintea fiecărei puneri în funcțiune	După o lună	După 3 luni	După 6 luni	După 12 luni	După 24 luni
			5 Ore de funcționare	25 Ore de funcționare	50 Ore de funcționare	100 Ore de funcționare	250 Ore de funcționare
Ulei de motor (10W-40)	Verificare	√
	Înlocuire		√		√
Filtru de aer	Verificare	√
	Înlocuire				√
Bujie Verificare Curățați						√
	Înlocuire						√

Efectuați întreținerea corespunzătoare în luna specificată sau după epuizarea orelor de funcționare prescrise - în funcție de precedență

Depistarea defectiunilor

Defecțiune	Cauză
Motorul nu pornește	Nu a fost apăsată maneta Start-Stop Apăsați maneta Start-Stop
	Pompă primară nu a fost folosit Apăsați pompa primară
	Carburant insuficient Completați combustibilul
	Cabluri Bowden prea lungi Reglați cablurile Bowden cu ajutorul unei piulițe oarbe.
	Combustibil incorrect, depozitare fără evacuarea rezervoruli de benzină, tip benzină incorrect	Goliți rezervorul de benzină și carburatorul. Turnați benzină proaspătă.
	Bujie de aprindere murdară (resturi de cărbune pe electrozi), distanța electrozi-lor prea mare	Curățați bujia, controlați valoarea termică a bujiei, eventual înlocuiti bujia, reglați la 0,6-0,8mm
	Bujia este umedă de la benzină (motor înecat)	Uscați bujia și repuneți-o la loc
larba nu se colectează Canal înfundatCoș colector plinlarbă prea udă		Curățați canalul de evacuareGoliți coșul colectornu cosiți pe ploaie

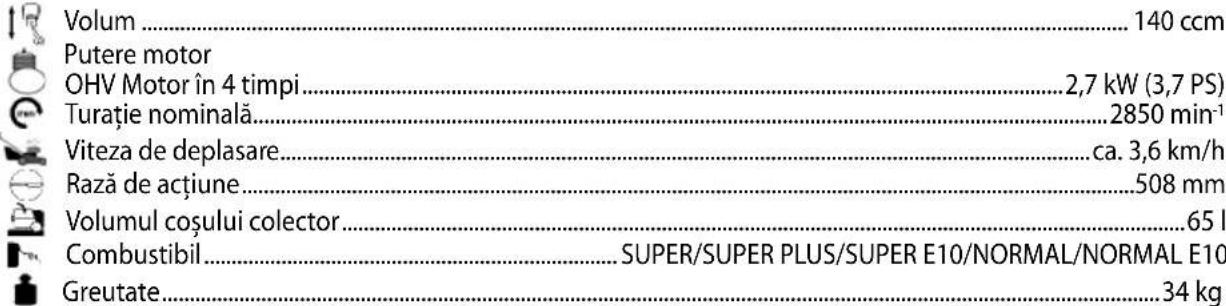

Tehnički podaci

Benzinska kosilica za travu......BIG WHEELER TRIKE 515D

Br. za narudžbu....95375

Obim	140 ccm
Snaga motora
OHV 4-taktni motor	2,7 kW (3,7 PS)
Nominalni okretaji	2850 min-1
Brzina pokretanja	ca. 3,6 km/h
Širina rada	508 mm
Volumen sabirnog koša	65 l
Gorivo	SUPER/SUPER PLUS/SUPER E10/NORMAL/NORMAL E10
Masa	34 kg

Dimenzije 1630 x 560 x 1040 mm

Prin prezenta declarăm că conceptția și constructția utilajelor de mai jos, în execuția în care sunt date în circulație, corespund exigențelor de bază ale directivelor UE referitoare la siguranță și igienă. În cazul unei modificări pe utilaj care nu a fost consultată cu noi, această declarație își pierde valabilitatea.
