Tipo di prodotto	Sistema audio micro-sistema
Marca	JVC
Modello	UX-VJ3G
Potenza di uscita	30 W (15 W + 15 W) a 6 Ω, 10% DHT
Sintonizzatore	FM/AM con Radio Data System (RDS)
Formati audio supportati	MP3, WMA (su dispositivo USB)
Connettività USB	USB 2.0 Full Speed, compatibile FAT16/FAT32, potenza 5 V CC 500 mA
Compatibilità iPod/iPhone/iPad	iPod nano (2a a 6a gen.), iPod touch (1a a 4a gen.), iPod classic, iPhone 3G/3GS/4, iPad (con dock specifico)
Ingresso audio ausiliario	Presa mini-jack stereo 3,5 mm (AUDIO IN)
Uscite	Cuffia (mini-jack 3,5 mm), subwoofer (SUBWOOFER OUT)
Alimentazione	Adattatore CA 19 V CC, 3,37 A (AA-R1904); consumo in standby ≤ 0,5 W
Antenne fornite	Antenna FM filare, antenna telaio AM
Accessori inclusi	Telecomando con pila CR2025, adattatore CA, cavo di alimentazione, antenne, distanziatori per iPad, nucleo di ferrite
Manutenzione e pulizia	Panno morbido asciutto; non utilizzare solventi; pulizia dei dischi dal centro verso l'esterno
Sicurezza	Ventilazione: spazio di almeno 10 cm sopra, 15 cm sui lati e sul retro; non esporre a umidità, polvere o temperature estreme
Riparabilità	Pila del telecomando sostituibile (CR2025); nessun componente riparabile dall'utente nel sistema

Domande frequenti - UX-VJ3G JVC

Come impostare l'orologio sul JVC UX-VJ3G?

Premere CLOCK/TIMER fino a quando l'ora lampeggia sul display. Utilizzare i tasti UP o DOWN per regolare le ore, quindi premere nuovamente CLOCK/TIMER per i minuti. Confermare con CLOCK/TIMER.

Come collegare un iPod, iPhone o iPad?

Scoprire il dock situato sulla parte superiore dell'apparecchio. Collegare il dispositivo iOS direttamente al dock. Per un iPad, utilizzare i distanziatori forniti se necessario. Il sistema deve essere in standby o spento durante il collegamento.

Posso usare le cuffie con questo sistema?

Sì, collegare un paio di cuffie con un jack mini-stereo da 3,5 mm nella presa HEADPHONE situata sul davanti. L'audio degli altoparlanti viene quindi disattivato.

Come impostare il timer di sveglia?

Premere più volte CLOCK/TIMER fino a vedere l'ora di inizio (ON) lampeggiare. Impostare ore, minuti, la frequenza (DAILY o ONCE), la sorgente e il volume. Confermare con SET quindi spegnere il sistema.

Cosa fare se l'apparecchio non risponde più al telecomando?

Verificare che non ci siano ostacoli tra il telecomando e il sensore. Se il problema persiste, sostituire la pila a bottone CR2025 del telecomando.

Come ascoltare la radio FM/AM?

Premere TUNER per selezionare la banda (FM o AM). Utilizzare i tasti ◀◀◀ o ▶▶▶ per cercare automaticamente le stazioni. È anche possibile memorizzare fino a 30 stazioni FM e 15 stazioni AM.

Quali tipi di file USB vengono letti?

Il sistema legge file MP3 e WMA memorizzati su un dispositivo USB in formato FAT16 o FAT32. La dimensione massima dei file è 2 GB.

Come registrare da un CD su una chiavetta USB (per UX-VJ5)?

Nota: il modello UX-VJ3G non dispone di un lettore CD. Per il UX-VJ5, inserire un CD, collegare una chiavetta USB, premere CD▶USB REC per registrare tutte le tracce o durante la riproduzione di una traccia per registrarla singolarmente.

Cosa significa il messaggio 'NO OPE' sul display?

Questo messaggio appare se si tenta di aprire lo sportello laterale mentre un iPad è collegato. Scollegare l'iPad prima di aprire lo sportello.

Come pulire il sistema?

Utilizzare un panno morbido e asciutto. Per lo sporco ostinato, inumidire leggermente il panno con una soluzione detergente neutra diluita, quindi asciugare con un panno asciutto. Non utilizzare mai solventi come diluente o benzina.

MANUALE UTENTE UX-VJ3G JVC

"Si dichiara che il questo prodotto di marca JVC è conforme alle prescrizioni del Decreto Ministeriale n.548 del 28/08/95 pubblicato sulla Gazzetta Ufficiale della Repubblica Italiana n.301 del 28/12/95."

In questo manuale...

• Per le spiegazioni questo manuale fa principalmente riferimento al modello UX-VJ5.
• Se non diversamente indicato, nelle istruzioni per l'uso si considerano soltanto i tasti del telecomando. Qualora tuttavia il sistema disponga altresì di tasti dall'identica o analoga funzione per tali operazioni è possibile usare anche questi.
• Nel corso del manuale i termini "file" e "traccia" sono intercambiabili.

Indice

Introduzione 2

Operazioni preliminari....4

Accessori in dotazione....4

Preparare il telecomando 4

Collegamenti....4

Funzioni fondamentali di riproduzione...... 6

Impostazioni e regolazioni ...... 7

Regolazione dell'orologio....7

Impostazione del display....7

Regolazioni audio....7

Impostazione del timer....8

Ascolto della radio....9

Riproduzione dell'iPod/iPhone/iPad ...... 10

Riproduzione del disco (solo nel modello UX-VJ5) o dell'unità USB 12

Riproduzione del componente esterno collegato.... 14

Registrazione (solo nel modello UX-VJ5).... 15

Riferimenti 16

Localizzazione dei guasti....16

Manutenzione 17

Specifiche 17

L'etichetta dei valori nominali è applicata lateralmente sulla base.

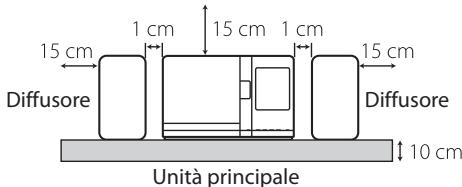

ATTENZIONE: Adequata di Ventilazione

Per evitare il rischio di folgorazioni ed incendi e proteggere il lettore da danni, installarla nel modo seguente:

1. Anteriore: Nessun ostacolo, spazio libero.
2. Lati/ Superiore/ Posperiore: Le zone indicate dalle dimensioni riportate in figura non devono essere in alcun modo ostruite.
3. Fondo: Collocare su una superficie ben orizzontale. Mantenere uno spazio di ventilazione adeguato impiegando una supporto alto 10 cm o più.

Introduzione

Precauzioni

Note sul cavo di alimentazione

• Quando si prevede di non usare l'apparecchio per lungo tempo si raccomanda di scollegarlo dalla presa di rete.
• Per scollegare il sistema dalla presa di corrente, scollegare la spina senza tirare il cavo di alimentazione.
• Non toccare il cavo di alimentazione con le mani bagnate.
• Prima di pulire o spostare il sistema, scollegare il cavo di alimentazione.
• Non modificare, attorcigliare o tirare il cavo di alimentazione, né appoggiare oggetti pesanti sopra di esso, poiché si potrebbero verificare incendi, scosse elettriche o altri incidenti.

Evitare umidità, acqua, polvere e alte temperature

• Non posizionare il sistema in luoghi umidi o polverosi.
• Se si verifica un'infiltrazione di acqua nel sistema, spegnere il sistema, scollegare il cavo dalla presa di corrente e consultare il rivenditore. L'utilizzo del sistema in queste condizioni potrebbe provocare un incendio o una scossa elettrica.
• Non esporre il sistema alla luce solare diretta e non posizionarla in prossimità di dispositivi di riscaldamento.

Note sull'installazione

• Scegliere un luogo piano, asciutto e né troppo caldo né freddo, ad esempio a una temperatura compresa tra 5°C e 35°C.
• Non installare il sistema in una posizione soggetta a vibrazioni.
  • Non posizionare oggetti pesanti sul sistema.

Per prevenire i malfunzionamenti o il danneggiamento del sistema

• Non inserire oggetti metallici, quali cavi, fermagli, monete e così via, nel sistema.
  • Non ostruire le feritoie di ventilazione.

Non vi sono pezzi di ricambio sostituibili dall'utente all'interno. Qualora si noti un funzionamento anomalo, scollegare il cavo di alimentazione e consultare il rivenditore.

Vista anteriore

Vista laterale

Modelli di iPod/iPhone/iPad compatibili

Compatible con	Audio	Video
iPod nano (sesta generazione)	√	√*
iPod nano (quinta generazione)	√	√
iPod nano (quarta generazione)	√	√
iPod nano (terza generazione)	√	√
iPod nano (seconda generazione)	√	-
iPod touch (quarta generazione)	√	√
iPod touch (terza generazione)	√	√
iPod touch (seconda generazione)	√	√
iPod touch	√	√
iPod classic	√	√
iPhone 4	√	√
iPhone 3GS	√	√
iPhone 3G	√	√
iPad	√	√

* Esclusivamente con le immagini fisse

Se la riproduzione dell'iPod/iPhone/iPad non avviene correttamente si suggerisce di aggiornarne il software alla più recente versione.

- Per maggiori informazioni sull'aggiornamento del software s'invita a vedere il sito Apple all'indirizzo http://www.apple.com.

- Questo sistema può riprodurre...

• CD audio e CD-R/CD-RW registrati nel formato CD audio

• File MP3 e WMA registrati su CD-R/CD-RW (nel formato ISO 9660), nelle unità USB di memoria di massa alla massima velocità di trasferimento di 2 Mbps).

• Questo sistema non permette la riproduzione di dischi "packet write", cioè con scrittura a pacchetto.

• Questo sistema riconosce sino a 260 gruppi. Riconosce sino a un totale di 999 tra gruppi e file (MP3 e/o WMA).
  • Per la riproduzione di file MP3/WMA:

– La riproduzione di alcuni file MP3 o WMA potrebbe non riuscire a causa delle condizioni di registrazione.
- Si raccomanda di registrare ciascun file con una frequenza di campionamento di 44,1 kHz e alla velocità di trasferimento dati di 128 kbps.
– Questo sistema visualizza i dati di tag.

- Per la riproduzione dei file contenuti nell'unità USB di memoria di massa:

• Non è possibile riprodurre file di dimensione superiore a 2 GB.
• Questo sistema non è in grado di riprodurre alcune unità USB di memoria di massa e non supporta la funzione DRM (Digital Rights Management).

Note sull'installazione dei diffusori

ATTENZIONE:

Non trascinare né spingere i diffusori sul pavimento né su altri tipi di supporto d'appoggio. In caso contrario i piedini applicati sul fondo potrebbero distaccarsi.

- I diffusori devono essere collocati su una superficie piana e piatta affinché producano la miglior qualità audio possibile.

- A seconda del punto scelto per l'installazione il suono potrebbe avere caratteristiche diverse. Per evitare tale problema si suggerisce di collocarli e orientarli in modo appropriato.

- Installazione vicino a un televisore con tubo a raggi catodici (CRT):

• Se li si colloca vicino a un televisore i colori dello schermo potrebbero subire una distorsione. Per impedire questo fenomeno, prima di posizionarli si suggerisce di spegnere il televisore o di sfilarne il cavo di alimentazione dalla presa elettrica. Attendere quindi almeno 30 minuti prima di riaccenderlo.
  – Se il problema persiste occorre allontanare l'apparecchio dal televisore.

○ Accessori in dotazione

• Telecomando (× 1)
• Batteria al litio CR2025 (× 1)
• La batteria è stata inserita nel telecomando al momento della spedizione dalla fabbrica.
• Adattatore CA (AA-R1904) ( × 1)
  • Cavo di alimentazione (× 1)
• Antenna a telaio AM (× 1)
• Antenna FM (× 1)
• Distanziatore per iPad (× 2)
• Filtro di ferrite (× 1)

Qualora vi siano dei componenti mancanti si raccomanda di rivolgersi immediatamente al proprio rivenditore.

○ Preparare il telecomando

Al primo utilizzo del telecomando è necessario estrarre innanzi tutto la pellicola isolante.

Sostituzione della batteria del telecomando

NOTE:

• Si raccomanda di conservare la batteria in un luogo non accessibile ai bambini. Qualora un bambino la ingoi, fare intervenire immediatamente un medico.

• Per impedire il surriscaldamento, la rottura o l'incendio della batteria:

• Non ricaricare, provocare cortocircuiti, smontare o riscaldare le batterie e non smaltirle nel fuoco.

• Non lasciare la batteria a contatto con altri oggetti metallici.
• Prima di eliminarla o di conservarla si suggerisce di avvolgerla bene con del nastro isolante.

• Non sollecitare la batteria con pinze o strumenti analoghi.

• La batteria deve essere smaltita in modo corretto osservando le normative statali, regionali o locali.

• La batteria (il pacco batteria o la batteria installata) non deve essere esposte a sorgenti di eccessivo calore quali, ad esempio, il sole e il fuoco.

ATTENZIONE:

Pericolo di esplosione in caso di sostituzione con una batteria di tipo non corretto. Utilizzare esclusivamente batterie dello stesso tipo o di tipo equivalente.

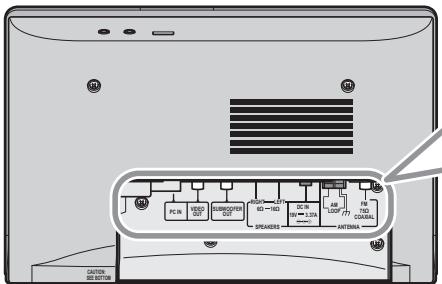

Collegamenti

Collegare il cavo di alimentazione solo dopo aver effettuato tutti gli altri collegamenti.

NOTE:

• Accertarsi che i conduttori dell'antenna non tocchino altri terminali, i cavi di collegamento o il cavo di alimentazione. Tenere le antenne lontano dalle parti metalliche del sistema, dai cavi di collegamento e dal cavo di alimentazione c.a. In caso contrario se ne potrebbe ridurre la capacità di ricezione.
• NON collegare all'unità principale diffusori che non siano quelli forniti con il sistema.

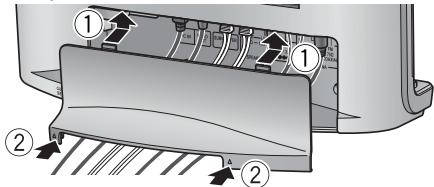

1 Rimuovere il coperchio delle prese dal pannello posteriore.

2 Collegare le antenne e i cavi (vedere a pagina 5).
3 Disporre adeguatamente i cavi e riapplicare il coperchio delle prese.

- Impedire che i cavi rimangano intrappolati nel coperchio.

4 Collegare un cavo di alimentazione alla presa elettrica di rete.

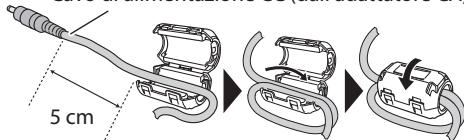

Uso del filtro a nucleo di ferrite

Per ridurre le interferenze si suggerisce di applicare al cavo di alimentazione il filtro a nucleo di ferrite fornito in dotazione.

Dopo aver fatto scorrere il cavo nel filtro lo si deve avvolgere internamente una volta. Chiudere il filtro a nucleo di ferrite sino ad avvertire uno scatto.

Cavo di alimentazione CC (dall'adattatore CA)

- ATTENZIONE: Durante l'avvolgimento del cavo si raccomanda di non danneggiarlo applicandovi eccessiva forza.

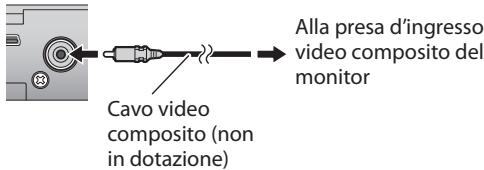

② Come collegare il televisore

Con il cavo video collegato al televisore si possono vedere i file video e le foto presenti nell'iPod, nell'iPhone o nell'iPad.

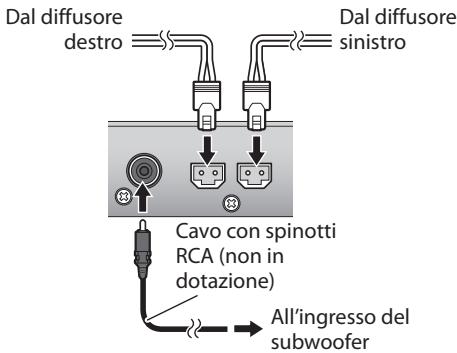

③ Per collegare i diffusori e il subwoofer

- Per istruzioni sull'installazione dei diffusori si prega di vedere la sezione "Note sull'installazione dei diffusori" a pagina 3.

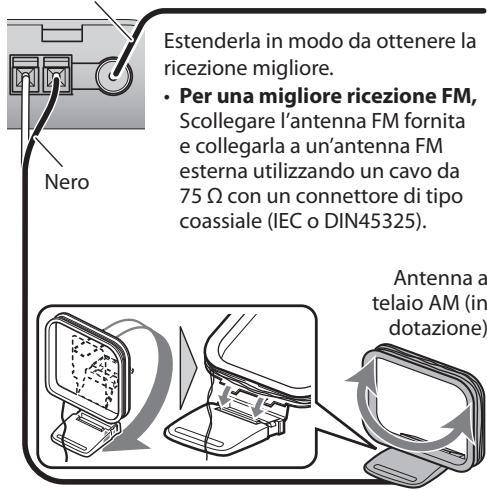

④ Per collegare l'antenna FM/AM

Antenna FM (in dotazione)

Orientare l'antenna AM a telaio fornita in dotazione sino ad ottenere la miglior ricezione possibile.

- Il filo dell'antenna AM e telaio deve essere mantenuto avvolto a quest'ultimo per evitarne la perdita di efficacia e di sensibilità.

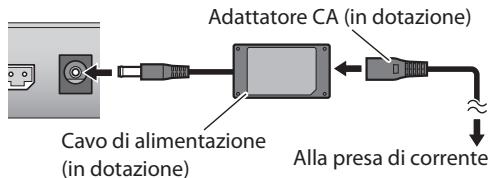

⑤ Come collegare il cavo di alimentazione

- Non collegare il cavo di alimentazione CA alla presa di rete prima di avere riapplicato il coperchio delle prese.

Funzioni fondamentali di riproduzione

Impostazione iniziale:

Prima di usare il sistema si suggerisce di regolare l'orologio (vedere al riguardo la sezione "Regolazione dell'orologio" a pagina 7).

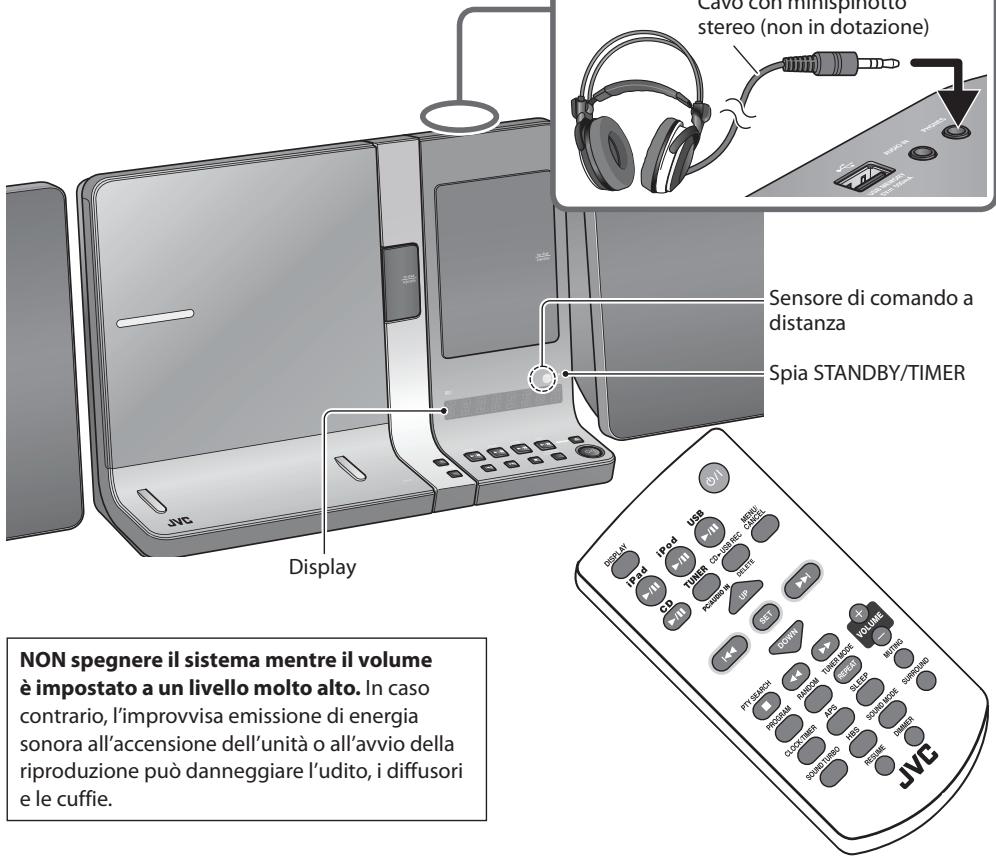

Uso delle cuffie

- Accertarsi di abbassare il volume prima di collegare o indossare le cuffie.

Accensione e spegnimento

- Quando il sistema è in standby la spia STANDBY/TIMER è accesa di colore rosso.

Selezione della sorgente

Modello UX-VJ5:

iPad

CD

iPod

USB

TUNER

Modello UX-VJ3:

iPad

iPod

PC

AUDIO IN

USB

TUNER

Regolazione del volume

- Per silenziare istantaneamente il sistema premere MUTING.

– Sul display inizia a lampeggiare "MUTING".
- Per ripristinare il volume è sufficiente premere MUTING oppure regolarlo direttamente.

Impostazioni e regolazioni

Regolazione dell'orologio

1 Visualizzare lo schermo d'impostazione dell'ora.

CLOCK/TIMER

L'indicazione delle ore inizia a lampeggiare sul display.

- Se l'orologio era già stato impostato in precedenza, premere quante volte necessario CLOCK/TIMER finché l'indicazione oraria inizia a lampeggiare.

2 Regolare l'ora e quindi i minuti.

- Per tornare al passo precedente premere MENU/CANCEL.

- L'orologio può perdere o guadagnare 1 o 2 minuti al mese. Potrebbe essere quindi necessario regolarlo periodicamente.

Per visualizzare l'orologio

• Mentre il sistema è acceso: premere ripetutamente DISPLAY.
• Mentre il sistema è in standby: premere ■.

Impostazione del display

Luminosità del display e del sistema

L'intensità luminosa del display e del sistema è regolabile:

Informazioni visualizzate

È possibile cambiare le informazioni visualizzate sul display:

Ogni volta che si preme DISPLAY le informazioni visualizzate cambiano.

• Le informazioni visualizzate dipendono dal tipo di sorgente.
• Durante la riproduzione dei file MP3 e WMA sul display appaiono le informazioni di tag.

Regolazioni audio

Sound Turbo

Per potenziare il suono

SOUND TURBO

TURBO ON ←→ TURBO OFF (Attivato) (Disattivato)

Per rinforzare i suoni bassi

BASS ON BASS OFF (Attivato) (Disattivato)

- L'impostazione HBS non opera quando si attiva la funzione Sound Turbo.

Modalità audio

Per selezionare la modalità audio più adatta alla musica da ascoltare

Modo surround

Per attivare il modo surround

SURR ON SURR OFF (Attivato) (Disattivato)

Impostazione del timer

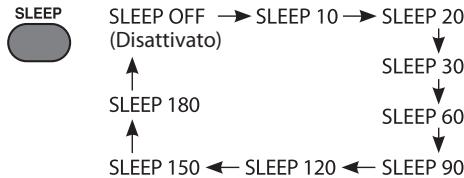

Timer di autospegnimento

Specificare il tempo (in minuti.)

• Quando il timer di autospegnimento è attivo il display si oscura.
• Per controllare il tempo residuo allo spegnimento del sistema è sufficiente premere una volta il tasto SLEEP.

Timer di sveglia

Con il timer ci si può far svegliare ascoltando la musica preferita.

• Il timer di sveglia è utilizzabile soltanto dopo aver regolato l'orologio.
• Sintonizzare innanzi tutto una stazione e inserire quindi un disco, oppure collegare al sistema l'unità USB di memoria di massa o l'iPod/iPhone/iPad/componente esterno.

1 Visualizzare lo schermo d'impostazione del timer.

CLOCK/TIMER

Premere ripetutamente il tasto sino a fare apparire l'istante di attivazione ("ON" e indicazione oraria).

2 Impostare il timer.

• Ora e minuti dell'istante di attivazione ("ON") e di quello di spegnimento ("OFF")
• Frequenza d'uso
• "DAILY": Attiva il timer ogni giorno.
• "ONCE": Attiva il timer una sola volta.
  • Sorgente di riproduzione
• Volume
• Se si seleziona "VOL --" il volume si regola allo stesso livello impostato all'atto dell'ultimo spegnimento del sistema.
• Per correggere un eventuale errore commesso durante la procedura d'impostazione premere MENU/CANCEL. Sarà quindi possibile tornare al passo precedente.
• Per terminare l'impostazione del timer di sveglia premere quante volte necessario CLOCK/TIMER.

3 Visualizzare lo schermo d'impostazione del modo standby del timer.

CLOCK/TIMER

Appaiono alternatamente "ON>SET" e "CANCEL".

4 Attivare il timer di sveglia.

Una volta impostati, tutti i parametri appaiono sul display.

5 Spegnere il sistema.

• Quando il timer di sveglia è attivo la spia STANDBY/TIMER è accesa di colore arancione.
• L'apparecchio si accende un minuto prima dell'istante di attivazione. Sul display appare "TMR ST BY" e la spia STANDBY/TIMER inizia a lampeggiare.
• Per annullare il timer di sveglia premere quante volte necessario CLOCK/TIMER sino a quando sul display si alternano "ON>SET" e "CANCEL"; premere quindi MENU/CANCEL. Sul display appare "TIMER OFF".

Funzione di spegnimento automatico (APS)

Si può stabilire di far spegnere automaticamente il sistema per risparmiare energia:

- Il sistema si spegne automaticamente al persistere di una delle seguenti condizioni per 29 minuti: - Volume azzerato o funzione di silenziamento attivata - Il pannello scorrevole è aperto ed è selezionata la sorgente "CD". - Riproduzione del disco o dell'unità USB arrestata - Nessun disco inserito, unità USB di memoria di massa oppure iPod/iPhone/iPad collegato mentre uno di questi è selezionato come sorgente di riproduzione.

Al verificarsi di una di queste condizioni ogni minuto appare "APS" sul display per circa due secondi. Trenta secondi prima che il sistema di spenga inizia a lampeggiare.

Ricerca delle stazioni

1 Selezionare la banda desiderata ("FM" o "AM").

Modello UX-VJ5:

Modello UX-VJ3:

TUNER

PC/AUDIO IN

(Premere ripetutamente)

TUNER

2 Ricercare una stazione.

(Premere a lungo)

Il sistema arresta la ricerca delle stazioni quando ne individua una dal segnale sufficientemente forte.

• Per terminare la ricerca manualmente, premere ◀◀◀ o ▶▶▶.

- Premendo ripetutamente ◀◀◀ o ▶▶▶ la frequenza cambia un passo alla volta.

Preimpostazione delle stazioni

È possibile preimpostare in memoria sino a 30 stazioni FM e 15 stazioni AM.

Mentre si ascolta la stazione d'interesse...

1 Visualizzare lo schermo d'impostazione del canale preimpostato.

2 Scegliere un numero di preimpostazione e salvarvi la stazione sintonizzata.

Sintonizzazione su una stazione preimpostata

Ricezione di stazioni FM con il Radio Data System

Radio Data System consente alle stazioni FM di inviare un segnale aggiuntivo insieme ai segnali dei programmi normali.

- Per ulteriori informazioni sul Radio Data System, visitare il sito Web all'indirizzo http://www.rds.org.uk.

Per mostrare le informazioni dei segnali Radio Data System

PS	Nome delle stazioni comunemente conosciute.
PTY	Tipi di programma trasmesso.
RT	Messaggi di testo trasmessi dalla stazione.

• Se le stazioni non trasmettono i relativi segnali sul display appare "NO PS", "NO PTY" o "NO RT".
• Quando il sistema non riceve i segnali Radio Data System mostra la frequenza della stazione.

Ricerca PTY

Specificandone il codice PTY è possibile cercare tra le stazioni preimpostate il programma di tipo desiderato.

Mentre si ascolta una stazione...

1 PTY SEARCH

2 Selezionare un codice PTY e avviare la ricerca.

Sul display inizia a lampeggiare "SEARCH". Non appena la trova, il sistema sintonizza la stazione selezionata.

• Per terminare la ricerca, premere MENU/CANCEL.
• Se il sistema non individua alcun programma appare "NO FOUND".

○ Miglioramento della ricezione Se la ricezione FM è debole

TUNER MODE

FM MONO ←→ FM AUTO

(Modo monofonico) (Disattivato)

• Quando si attiva il modo monofonico la ricezione migliora. Si perde tuttavia l'effetto stereo.
• Per ripristinare l'effetto stereo premere nuovamente TUNER MODE sino a selezionare "FM AUTO".

Se durante l'ascolto della stazione AM si odono dei battiti, i cosiddetti "battimenti"

Selezionare il modo anti-battimento AM appropriato.

TUNER MODE

- Questa impostazione si annulla automaticamente non appena si seleziona un'altra stazione.

Collegamento dell'iPod, dell'iPhone o dell'iPad

Collegamento dell'iPod o dell'iPhone

Per fare fuoriuscire il braccetto di supporto

- Premere il braccetto di supporto sino a toccare l'iPod/iPhone.

① Esporre la base di supporto (dock) dell'iPod/iPhone.

- Per nasconderla premere e ruotare. - Accertarsi che il braccetto di supporto sia completamente rientrato.

Per collegare l'iPod/iPhone orizzontalmente

Ruotarlo dopo averlo collegato.

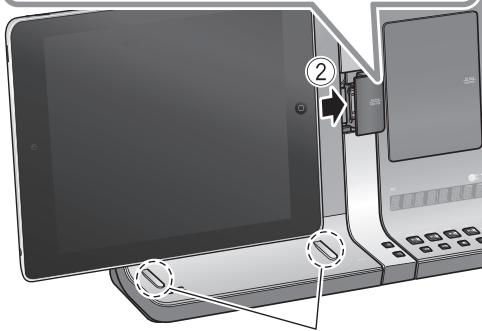

Collegamento dell'iPad

① Esporre la base di supporto (dock) dell'iPad.

- Per nascondere la base di supporto premerla sino a udirne lo scatto in posizione.

Per collegare l'iPad mentre si trova nella propria custodia occorre usare i distanziatori forniti in dotazione per regolarne l'altezza.

• Quando si collega l'iPod/iPhone/iPad alla base di supporto (dock) sul display appare innanzi tutto "CONNECT" e, quindi, "READING" e "SUCCESS". Se ne può avviare la riproduzione non appena appare "SUCCESS".
  – Se l'iPod/iPhone/iPad non è collegato correttamente appare "AUTH ERR". Occorre quindi ricollegarlo.
  – Se il sistema non è compatibile con l'iPod/iPhone/iPad collegato appare invece "NO SUPPT".

Note sul collegamento dell'iPod/iPhone/iPad

• L'iPod/iPhone/iPad deve essere collegato o scollegato solamente mentre il sistema è in standby oppure spento.
• Prima di collegare l'iPod/iPhone/iPad si raccomanda di ridurre al minimo il volume del sistema. Il volume potrà quindi essere regolato una volta avviata la riproduzione.
• Non trasportare il sistema con l'iPod/iPhone/iPad collegato. Oltre che danneggiarne la base di supporto (dock) si rischierebbe infatti di farli cadere.

- Fare attenzione a non toccare direttamente né colpire i contatti del dock. Così facendo, infatti, i contatti del connettore si danneggerebbero.

- Quando l'iPod/iPhone/iPad non è in uso è raccomandabile scollegarlo e quindi chiudere il coperchio della base di supporto (dock) per proteggerla.

- In base al tipo di iPod, iPhone o iPad potrebbe non essere possibile collegarlo.

Operazioni di riproduzione

Per avviare la riproduzione o sospenderla

Con l'iPod o l'iPhone:

Con l'iPad:

Per selezionare una traccia

Per fare avanzare o retrocedere rapidamente la traccia

(Mantenere premuto)

Per selezionare la riproduzione casuale

Sul display appare "SHUFFLE".

- Se si preme a lungo il tasto RANDOM mentre al sistema sono collegati contemporaneamente l'iPod/iPhone e l'iPad, sul display appare "DUAL SFL" e la riproduzione in ordine casuale si avvia per tutti e due.

Per riprodurre ripetutamente le tracce

TUNER MODE

Sul display appare "REPEAT".

Per porre l'iPod/iPhone/iPad nel modo di risparmio energetico

Con l'iPod o l'iPhone:

Con l'iPad:

(Mantenere premuto)

(Mantenere premuto)

- Le informazioni mostrate sullo schermo dell'iPod, iPhone o iPad differiscono in base al modello.

NOTA:

Non è possibile ascoltare l'iPod, l'iPhone e l'iPad con le cuffie. Se le si collega non si sente alcun suono.

- Quando si collegano le cuffie sul display appare "HP MUTE".

Uso dei menù

Per visualizzare un menù o ritornare a quello precedente

Per selezionare una voce del menù

Note:

- La riproduzione deve avvenire direttamente dall'iPod touch, iPhone o iPad nei seguenti casi:

- Per premere il tasto Home.

- Per selezionare le icone applicative sullo schermo Home.

- Per fare scorrere il cursore.

- La riproduzione di sorgenti audio registrate con un alto livello di uscita può causare distorsione. In tal caso si suggerisce di disattivare l'equalizzatore dell'iPod/iPhone/iPad. Per maggiori informazioni sul loro uso si rimanda al relativo manuale.

○ Impostazione dell'uscita video dell'iPod/iPhone/iPad

Prima di riprodurre file video o foto sul televisore o sull'iPod/iPhone/iPad selezionare l'uscita video appropriata.

Mentre il sistema è in standby...

Sull'unità principale:

1 Visualizzare lo schermo d'impostazione dell'uscita video

(Mantenere premuto)

2 Selezionare l'uscita video.

VOUT ON

VOUT OFF

VOUT ON	Visualizza i file video o le foto sullo schermo del televisore.
VOUT OFF	Visualizza i file video o le foto sull'iPod/iPhone/iPad.

Solo il modello UX-VJ5 può riprodurre i dischi.

Inserimento del disco

Prima di aprire il pannello scorrevole si deve scollegare l'iPad.

- Se si tenta di aprire il pannello scorrevole mentre è collegato l'iPad, oltre a non riuscirvi sul display appare "NO OPE".

Sull'unità principale:

1 Aprire il pannello scorrevole.

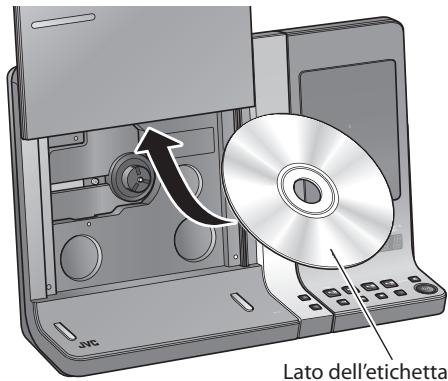

2 Inserire il disco.

3 Chiudere il pannello scorrevole.

Per impedire l'espulsione del disco

Se lo si desidera è possibile bloccare il pannello scorrevole.

Mentre il sistema è in standby...

Sull'unità principale:

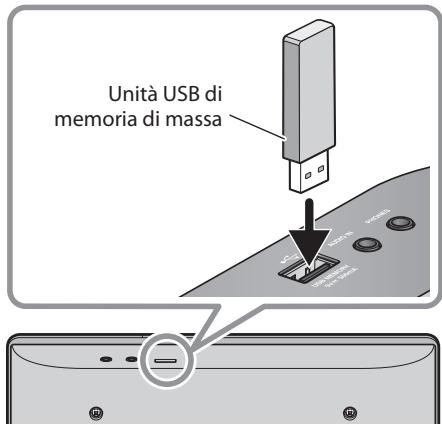

Collegamento dell'unità USB

Note sul collegamento delle unità USB di memoria di massa

• Per evitare malfunzionamenti si raccomanda di collegare l'unità USB di memoria di massa mentre il sistema è spento.
  • Non fare uso di centraline hub USB.
• Per la connessione USB si raccomanda di usare un cavo USB 2.0 di lunghezza inferiore a 1 metro.
• Quando è selezionata la sorgente "CD" o "USB" l'unità USB di memoria di massa si ricarica attraverso la presa USB MEMORY (●→).
• Alla presa USB MEMORY (●→) del sistema non si può collegare un computer.
• Un'eventuale scarica elettrostatica all'atto del collegamento di un'unità USB di memoria di massa può causarvi anomalie durante la riproduzione. In tal caso si suggerisce di scollegare l'unità USB di memoria di massa e di resettare sia questa sia il sistema.
• Non scollegare l'unità USB di memoria di massa durante la riproduzione o la registrazione dei file in essa contenuti. In caso contrario si potrebbero verificare malfunzionamenti nel sistema e nell'unità stessi.
• JVC non accetta alcuna responsabilità per l'eventuale perdita di dati che potrebbe verificarsi nell'unità USB di memoria di massa durante l'utilizzo del sistema.

Operazioni di riproduzione

Per avviare la riproduzione o sospenderla

Con i dischi:

Con l'unità USB:

Per aprire o chiudere il pannello scorrevole

(Dall'unità principale)

Per selezionare una traccia

Per fare avanzare o retrocedere rapidamente la traccia

• Ogni qualvolta si preme il tasto la velocità di ricerca si commuta nel seguente modo: × 2 × 4 × 8 × 20 .
• Per arrestare l'avanzamento o la retrocessione rapida premere CD ▶/II o USB ▶/II.

Per selezionare un gruppo

Per interrompere la riproduzione

Per salvare in memoria la traccia arrestata (funzione di ripristino della riproduzione)

Attivando la funzione di ripristino della riproduzione, al riavvio di quest'ultima dopo averla arrestata essa riprende dall'inizio della traccia salvata.

RESM ON (Attivato)

RESM OFF (Disattivato)

Quando la funzione di ripristino della riproduzione è attivata, a riproduzione ferma sul display appare "RESUME".

• Per cancellare la posizione memorizzata...
  – Premere due volte ■.
  – Aprire il pannello scorrevole.
  – Scollegare l'unità USB di memoria di massa.
• La funzione non è utilizzabile durante la riproduzione programmata.

Modi di riproduzione

Riproduzione ripetuta

RPT1	Ripete la traccia attuale.
RPT GR*	Ripete il gruppo attuale.
RPT ALL	Ripete tutti i contenuti o tutti i file programmati.
RPT OFF	Cancellazione della riproduzione ripetuta.

* Appare solo con i file MP3 e WMA.

Riproduzione casuale

A riproduzione ferma...

RANDOM (Attivato)

NORMAL (Disattivato)

2 Premere CD ▶/Ⅱ o USB ▶/Ⅱ per avviare la riproduzione casuale.

Riproduzione programmata

A riproduzione ferma...

1 Aprire lo schermo di accesso ai programmi.

PROGRAM ← (Modo di accesso ai programmi)

NORMAL (Disattivato)

2 Selezionare un numero di traccia (sino a 32 tracce).

SET

• Per annullare premere MENU/CANCEL.
- Se si tenta di programmare la traccia numero 33 appare "PGM FULL" e non è possibile procedere.

3 Premere CD ▶/Ⅱ o USB ▶/Ⅱ per avviare la riproduzione programmata.

• Per controllare il contenuto della programmazione premere UP o DOWN a riproduzione ferma.
• Per uscire dalla riproduzione programmata premere PROGRAM a riproduzione ferma. Sul display apparirà "NORMAL".

– Il programma salvato si cancella.

Il modo di riproduzione si cancella nei seguenti casi:

• Quando si spegne il sistema.
- Quando si cambia sorgente.
- Quando il pannello scorrevole è aperto ed è selezionata la sorgente "CD".
- Quando si scollega l'unità USB di memoria di massa mentre è selezionata la sorgente "USB".

Riproduzione del componente esterno collegato

Riproduzione di un lettore audio

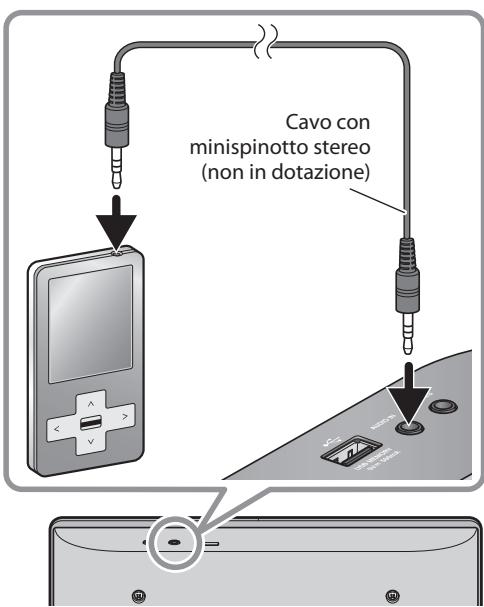

Collegamento

Operazioni di riproduzione

1 Selezionare la sorgente "AUDIO IN".

Modello UX-VJ5:

Modello UX-VJ3:

(Premere ripetutamente)

2 Avviare la riproduzione dell'apparecchio esterno.

Regolazione del livello di ingresso audio

Il livello dell'ingresso audio è modificabile attraverso la presa AUDIO IN.

- Il massimo livello d'ingresso audio selezionabile è "LEVEL3".

Riproduzione di una sorgente audio digitale dal computer

- Per istruzioni sul collegamento si prega di vedere la sezione "Per collegare un computer" a pagina 5.

Operazioni di riproduzione

1 Selezionare la sorgente "PC".

Modello UX-VJ5:

Modello UX-VJ3:

PC/AUDIO IN

(Premere ripetutamente)

2 Avviare la riproduzione dal computer connesso.

Registrazione delle tracce

Prima di avviare la registrazione

- La nuova registrazione di materiale già registrato su supporti di memoria quali nastri, dischi di vinile o dischi digitali per la creazione di registrazioni audio e/o video, diffusioni radio o via cavo od opere letterarie, drammatiche, musicali o artistiche senza il preventivo consenso del proprietario dei relativi diritti d'autore potrebbe essere proibita.

• Le regolazioni del volume e quelle audio non influenzano la registrazione.
• Durante la registrazione la riproduzione in ordine casuale e la riproduzione ripetuta non operano.
• Le tracce registrate nell'unità USB di memoria di massa saranno convertite nel formato MP3.
• La registrazione non si avvia sin tanto che sul display è visualizzato "READING".
• Non è possibile registrare tracce nella directory principale dell'unità USB di memoria di massa.

Registrazione da un disco

Con questo apparecchio è possibile registrare in un'unità USB di memorizzazione di massa le tracce contenute in un CD.

Prima di registrare si deve collegare una unità USB di memoria di massa registrabile alla presa USB MEMORY (●→) dell'unità principale.

Mentre non è in corso la riproduzione del disco...

1 Selezionare la prima traccia da registrare:

2 Iniziare la registrazione.

CD▶USB REC

L'indicatore REC inizia a lampeggiare.

• Durante la registrazione non muovere l'unità principale. In caso contrario le tracce registrate si potrebbero danneggiare.
• L'apparecchio crea automaticamente il nuovo gruppo.
• Al termine della riproduzione si arresta automaticamente anche la registrazione.
• Per interrompere manualmente la registrazione occorre premere ■.
• Per registrare una sola traccia premere CD▶USB REC mentre ne è in corso la riproduzione, oppure anche a riproduzione ferma.
• Se all'atto di registrazione di una traccia sul display appare "NO REC" significa che il sistema non la può effettivamente registrare.

Cancellazione dei file dall'unità USB

Mentre al sistema è connessa l'unità USB di memoria di massa è possibile cancellarne i file.

Durante la riproduzione di un file dell'unità USB di memoria di massa...

1 Selezionare la traccia da cancellare.

2 CD▶USB REC

Sul display inizia a lampeggiare "PUSH SET".

- Per annullare la cancellazione del file è sufficiente premere ■ o MENU/CANCEL.

3 Avviare la cancellazione.

SET

Sul display appare "DELETE" e mentre la cancellazione è in corso l'indicatore REC è acceso.

- A cancellazione terminata sul display appare "FINISH".

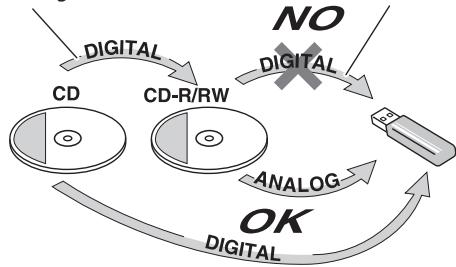

Informazioni sul sistema SCMS (sistema di gestione delle copie eseguite in serie)

Il sistema usa la funzione di gestione delle copie eseguite in serie, la quale permette di eseguire esclusivamente copie digitali di prima generazione da software pre-masterizzato quale, ad esempio, i CD.

Quando si tenta di registrare nell'unità USB di memoria di massa da un CD-R o da un CD-RW duplicato sul display appare "PROTECT".

Prima generazione Seconda generazione

Localizzazione dei guasti

In caso di problemi con il sistema, prima di rivolgersi all'assistenza tecnica controllare se l'elenco presente contiene la soluzione al problema.

Generali
Il sistema non si accende.	→ La spina del cavo di alimentazione non è stata inserita saldamente. Inserirla in modo corretto.
Le regolazioni o le regolazioni vengono cancellate improvvisamente prima di completare l'operazione.	→ Esiste un limite di tempo. Ripetere la procedura.
È impossibile utilizzare il telecomando per gestire il sistema.	→ Il segnale del telecomando incontra un ostacolo prima di raggiungere il sensore sul sistema.→ La batteria è scarica.
Non si sente alcun suono dai diffusori.	→ I collegamenti dei diffusori non sono corretti o sono allentati.→ Le cuffie sono collegate.
Radio FM e AM
L'ascolto di trasmissioni è disturbato da interferenze.	→ Il collegamento dell'antenna non è corretto oppure è allentato.→ L'antenna a telaio AM è troppo vicina al sistema.→ L'antenna FM non è stata estesa e posizionata correttamente.→ Le scariche elettrostatiche emesse dal proprio corpo possono generare disturbi. Qualora ciò accada si raccomanda di spegnere e quindi riaccendere l'apparecchio.
iPod/iPhone/iPad
La riproduzione dell'iPod/iPhone/iPad non si avvia ma sul display è visualizzato "CONNECT".	→ La batteria dell'iPod/iPhone/iPad è quasi o completamente esaurita. Ricaricare la batteria.
Disco/USB
Non si riesce a riprodurre il disco o l'unità USB di memoria di massa.	→ Il disco non è stato inserito correttamente. Reinserire il disco nel lettore con l'etichetta rivolta verso se stessi.→ Il disco è stato registrato nel modo "scrittura a pacchetto" (sistema di file UDF). La riproduzione non riesce.→ L'unità USB di memoria di massa non è correttamente collegata.
Sul display appare "NO DATA".	→ L'unità USB di memoria di massa non contiene file MP3 o WMA.
I gruppi e le tracce non vengono eseguiti nel modo previsto.	→ L'ordine di riproduzione viene determinato al momento della registrazione dei gruppi e delle tracce. Esso dipende infatti dal programma applicativo impiegato per la scrittura dei file.
Il suono riprodotto dai dischi o dall'unità USB di memoria di massa presenta discontinuità.	→ Il disco è graffiato o sporco.→ I file MP3 o WMA non sono stati correttamente copiati nell'unità USB di memoria di massa.
Il suono proveniente dall'unità USB di memoria di massa subisce interruzioni.	→ I disturbi e l'elettricità statica sono in grado di interrompere il suono. In tal caso si suggerisce di spegnere il sistema e di scollegare e quindi ricollegare l'unità USB di memoria di massa.
Non è possibile aprire né chiudere il pannello scorrevole.	→ Il cavo di alimentazione non è collegato alla rete elettrica.→ È collegato l'iPad (Sul display apparirà "NO OPE").Occorre prima scollegarlo.→ L'espulsione del disco è stata proibita. Appare "LOCKED" (vedere la sezione "Per impedire l'espulsione del disco" a pagina 12).
Timer
Il timer di sveglia non si attiva.	→ Il sistema è stato acceso prima dell'istante di attivazione del timer. Il timer inizia ad operare soltanto quando si spegne il sistema.

Manutenzione

Per ottenere le migliori prestazioni dal sistema, mantenere i dischi ed i meccanismi puliti.

Manipolazione dei dischi

• Per rimuovere il disco dalla custodia, tenerlo per il bordo e premere leggermente nel foro centrale.
• Non toccare la superficie lucida del disco; non piegarlo.
• Dopo l'uso, riporre il disco nella custodia.
• Nel rimetterlo nella sua custodia, fare attenzione a non graffiare il disco.
• Evitare l'esposizione alla luce solare diretta, a temperature estreme e all'umidità.

Per pulire il disco:

- Pulire il disco con un panno morbido con un movimento diretto dal centro verso il bordo.

Pulizia del sistema

• Eliminare le macchie con un panno morbido. Se il sistema è molto sporco, pulirlo con un panno inumidito con una soluzione di acqua e detergente neutro e ben strizzato; quindi asciugare con un panno asciutto.
• Per evitare di deteriorare, danneggiare o rimuovere la vernice dal sistema, fare attenzione a quanto segue:
  – NON deve essere pulito con eccessiva forza.
  – NON usare solvente o benzina.
  – NON applicarvi sostanze volatili, ad esempio insetticidi.
• NON lasciare plastica o gomma a contatto con le superfici dell'unità per lungo tempo.

Specifiche

Unità principale (CA-UXVJ5-W, CA-UXVJ5-V, CA-UXVJ5-B, CA-UXVJ5-T, CA-UXVJ3-W, CA-UXVJ3-G e CA-UXVJ3-P)

Generali

Alimentazione (DC IN): 19 V CC = 3,37 A

Adattatore CA (AA-R1904):

Ingresso: 100 – 240 V CA ∼ , 50/60 Hz, 1,5 – 0,9A

Uscita: 19 V CC = 3,37 A

Consumo elettrico (in standby): 0,50 W o meno Dimensioni (approssimative) (L x A x P):

290 mm × 186,5 mm × 155 mm

Peso (approssimativo): UX-VJ5: 1,5 kg UX-VJ3: 1,4 kg

Amplificatore

Potenza uscita: 30 W (15 W + 15 W) a 6 Ω (10% THD)

Ingresso audio: AUDIO IN: Cavo con minispinotto stereo (ø 3,5 mm)

500 mV /50 kΩ (a "Level 1")

250 mV /50 kΩ (a "Level 2")

125 mV /50 kΩ (a "Level 3")

Impedenza dei diffusori: 6 Ω – 16 Ω

Sintonizzatore

Frequenza FM: da 87,50 a 108,00 MHz

Frequenza AM (MW): da 522 kHz a 1 629 kHz

USB (per PC IN)

Ingresso USB: USB AUDIO

USB (per le unità USB di memoria di massa)

Specifiche USB:

compatibile con l'interfaccia USB 2.0 Full-Speed

Apparecchi compatibili: memoria di massa

Sistema compatibile: FAT16, FAT32

Potenza uscita: 5 V CC = 500 mA

iPod/iPhone/iPad

Potenza uscita: iPod/iPhone: 5 V CC = 1 A

iPad: 5 V CC == 2,1 A

Uscita video: Composito

Tipo di diffusori: Del tipo a banda larga a labirinto Diffusori:

Woofer: cono da 10 cm x 1

Capacità di gestione di energia: 15 W

Impedenza: 6 Ω

Gamma di frequenza: 73 Hz a 18 000 Hz

Livello di pressione sonora: 83 dB/W·m

Peso (approssimativo): 0,7 kg ciascuno

Design e specifiche soggetti a modifiche senza preavviso.

MEMO

MEMO

JVC
