UX-G48 - Sistema audio JVC - Manuale utente e istruzioni gratuiti

Marca	JVC
Modello	UX-G48
Tipo di prodotto	Sistema audio micro-impianto con lettore DVD, radio RDS, USB
Dimensioni (L x A x P)	175 x 251 x 247 mm (unità principale)
Peso	2,6 kg (unità principale), 1,7 kg ciascun altoparlante
Alimentazione	CA 230 V~, 50 Hz
Consumo elettrico	26 W (in funzione), 7 W (standby), 1 W (display spento)
Potenza di uscita	40 W (20 W + 20 W) a 6 Ω, 10% DHT
Impedenza degli altoparlanti	6 Ω - 16 Ω
Tipi di dischi compatibili	DVD video, CD, VCD, SVCD, CD-R/RW, DVD-R/RW, +R/+RW, DVD-ROM, formati MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/DivX
Formati audio supportati	MP3, WMA, WAV (CD e USB)
Formati video supportati	MPEG-1, MPEG-2, DivX, JPEG (presentazione)
Connettività	USB (memoria di massa), ingresso audio LINE IN, uscita audio LINE OUT, uscita ottica digitale, peritel, uscita component video
Sintonizzatore radio	FM (87,50 - 108 MHz) e AM (522 - 1629 kHz) con RDS
Preselezioni radio	30 stazioni FM, 15 stazioni AM

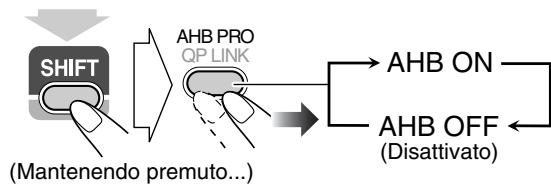

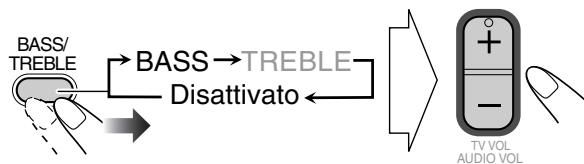

Funzioni sonore	Sound Turbo II, AHB Pro (bassi), 3D Phonic, Headphone Surround, Clear Voice, regolazione bassi/acuti
Modalità di riproduzione	Programmato, casuale, ripetizione (A-B, titolo, capitolo, traccia, gruppo)

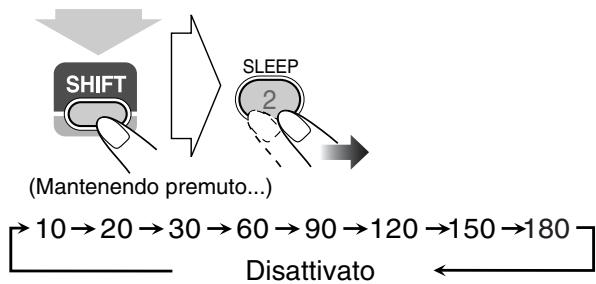

Timer	Timer spegnimento (SLEEP), timer giornaliero (3 impostazioni)

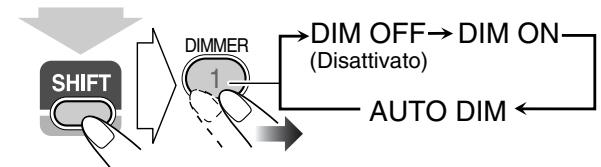

Display	Finestra di display con indicatori, regolazione luminosità (DIM)

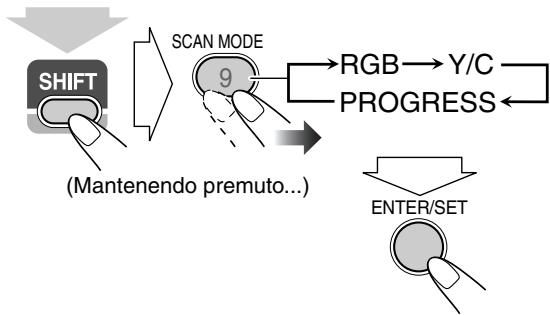

Scansione video	Progressivo (PAL) tramite uscita component, interlacciato tramite peritel
Manutenzione	Pulire i dischi dal centro verso l'esterno con un panno morbido; apparecchio con panno morbido e detergente neutro
Sicurezza	Laser classe 1, protezione contro la condensa, non ostruire le aperture di ventilazione, scollegare la spina per la manutenzione
Accessori inclusi	Telecomando, pile (2), antenna FM, antenna quadro AM

Domande frequenti - UX-G48 JVC

Quali tipi di dischi posso leggere sul JVC UX-G48?

Puoi leggere DVD video, CD, VCD, SVCD, CD-R/RW, DVD-R/RW, +R/+RW e DVD-ROM. Anche i file MP3, WMA, WAV, JPEG, MPEG-1, MPEG-2 e DivX sono compatibili.

Come collegare un dispositivo USB all'impianto?

Collega il tuo dispositivo USB (chiavetta, disco rigido) alla presa USB MEMORY situata sul pannello anteriore. Utilizza un cavo USB 2.0 di lunghezza inferiore a un metro. L'impianto leggerà i file audio (MP3, WMA, WAV) e video (MPEG-1, MPEG-2, DivX, JPEG per le immagini).

Come impostare l'orologio sul JVC UX-G48?

Premere il tasto CLOCK/TIMER tenendo premuto SHIFT. Utilizzare i tasti numerici per inserire l'ora (ore poi minuti). Confermare con ENTER/SET. L'orologio è necessario per utilizzare il timer giornaliero.

Perché non c'è suono dagli altoparlanti?

Controlla che gli altoparlanti siano collegati correttamente (rispettando le polarità + e -). Assicurati che le cuffie non siano collegate alla presa PHONES. Verifica il livello del volume e che la sorgente selezionata sia attiva (DVD/CD, FM, ecc.).

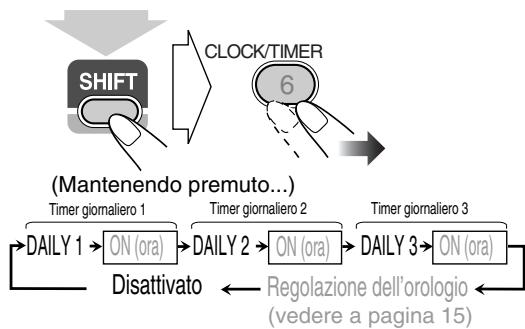

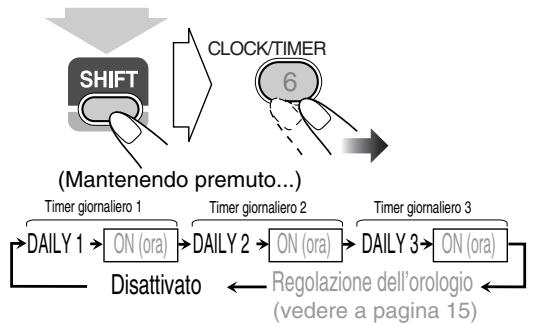

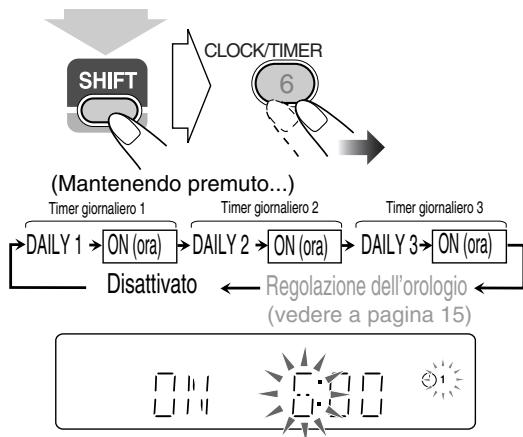

Come usare la funzione timer giornaliero per svegliarmi?

Prima imposta l'orologio. Premi CLOCK/TIMER (con SHIFT) per selezionare DAILY 1, 2 o 3. Segui i passaggi per programmare l'ora di accensione, l'ora di spegnimento, la sorgente (es. TUNER FM) e il volume. Metti l'impianto in standby; il timer si attiverà automaticamente ogni giorno.

Quali formati audio sono supportati tramite USB?

I file MP3, WMA e WAV sono leggibili. Per MP3/WMA, è preferibile una frequenza di campionamento di 44,1 kHz e un bitrate di almeno 64 kbps (consigliato 128 kbps). I file WAV devono essere in PCM 44,1 kHz.

Come pulire l'apparecchio e i dischi?

Per i dischi, pulire con un panno morbido dal centro verso l'esterno in linea retta. Per l'apparecchio, utilizzare un panno morbido leggermente inumidito con un detergente neutro diluito, quindi asciugare con un panno asciutto. Non usare mai diluenti o benzina.

Cosa fare se il telecomando non funziona più?

Sostituisci le pile con delle nuove. Assicurati che non ci siano ostacoli tra il telecomando e il sensore (portata di circa 5 m). Se il problema persiste, scollega l'alimentazione di rete dell'impianto per alcuni minuti, poi ricollegala per resettare il microprocessore.

Posso collegare un subwoofer attivo?

Sì, puoi collegare un subwoofer attivo tramite la presa dedicata sul retro. Il subwoofer riprodurrà i suoni gravi dei canali anteriori. Assicurati che il subwoofer sia spento prima di collegare l'impianto alla rete.

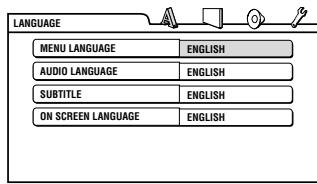

Come accedere al menu delle impostazioni per cambiare la lingua?

In modalità stop, premi SET UP. Usa i tasti di navigazione per andare nel menu LINGUA. Qui puoi scegliere la lingua dei menu, dei dialoghi e dei sottotitoli per i DVD. Conferma con ENTER/SET.

MANUALE UTENTE UX-G48 JVC

Per interrompere completamente l'alimentazione, scollegare il cavo di alimentazione alla presa a muro (la spia STANDBY si spegne). Quando si installa l'apparecchio, si raccomanda di garantire un facile accesso alla spina. Il tasto ⏻/1 (standby/accensione), in qualsiasi posizione, non consente di disconnettere l'unità dall'alimentazione.

• Quando l'unità è in standby, la spia STANDBY si accende in rosso.
• Quando l'unità è accesa, la spia STANDBY si spegne.

L'accensione può essere controllata anche dal telecomando.

Per ridurre il rischio di shock elettrici, incendi, ecc.: 1. Non togliete viti, coperchi o la scatola. 2. Non esponete l'apparecchio alla pioggia e all'umidità.

Per l'Italia:

Si dichiara che il presente prodotto di marca JVC è conforme alle prescrizioni del Decreto Ministeriale n.548 del 28/08/95 pubblicato sulla Gazzetta Ufficiale della Repubblica Italiana n.301 del 28/12/95.

• Evitare di ostruire le aperture o i fori di ventilazione con giornali, indumenti, ecc., in quanto si impedirebbe al calore di fuoriuscire.
• Non collocare fiamme libere (es. candele accese) sull'apparecchio.
• Le batterie devono essere smaltite nel rispetto dell'ambiente, attenendosi ai regolamenti locali in materia.
• Non esporre l'apparecchio a pioggia, umidità, gocciolamenti e spruzzi d'acqua ed evitare di sovrapporvi oggetti contenenti liquidi (vasi, ecc.).

La pressione acustica eccessiva degli auricolari e delle cuffie può causare la perdita dell'udito.

Attenzione: Per una corretta ventilazione

Per prevenire il rischio di scosse elettriche e di incendio ed evitare possibili danni, collocate le apparecchiature nel modo seguente:

1. Parte anteriore: Nessun ostacolo e spazio libero.
2. Lati/Parte superiore/Retro: Lasciare libere le zone indicate, delle dimensioni di seguito.
3. Base: Collocare su una superficie piana. Consentire un'adeguata ventilazione dell'impianto appoggiandolo su un tavolinetto alto almeno 10 cm.

Vista frontale

SP-UXG49 SP-UXG48 CA-UXG49 CA-UXG48 SP-UXG49 SP-UXG48

Vista laterale

CA-UXG49 CA-UXG48

1. PRODOTTO LASER DI CLASSE 1 2. ATTENZIONE: Non aprire il coperchio superiore o la scatola. Nessuna parte interna dell'unità richiede manutenzione da parte dell'utente; per la manutenzione rivolgersi a personale qualificato. 3. ATTENZIONE: Radiazione laser di classe 1M visibile e/o invisibile quando aperto. Non osservare direttamente con strumenti ottici. 4. RIPRODUZIONE DELL'ETICHETTA: ETICHETTA DI AVVERTENZA, POSIZIONATA SULLA SUPERFICIE INTERNA DELL'UNITÀ.

CAUTION VISIBLE AND/OR INVISIBLE CLASS 1M Laser DURATION WHEN OPEN, DO NOT FOR USE OR ANYTHING EXO8005-12001 (ENG)

ATTENTION RAYONMENTED LASER VISIBLE ET/YOU INVISIBLE DE CLASSES TUM ONE FOIS OÜVERT DIRECTORALLY DIRECTANCE X DES INSTRUMENTS OPTUES. (FRA)

AVISO RADICTION LASER DE CLAGE IM VISIBLE YTO INVERSE COUQUETA ESD MO MIRAR DIRECTAMETTE CON INSTRUMENTAL OPTICK. (ESP)

VARNING SYNLIX OCH/ELLER OSYLING LASER STRAÑTERIA, KLAAS 1M, NAR DENNA BETRAKTA STRALEN OPTIED KORA (GWNT) STRALEN OPTIED SWFE (SWE) STRALEN OPTIED SWFE (SWE)

注章 二元整数（不规则及涉及的可能的k'slam1M 一数列一致 先让数列变 先让数列变 先让数列变 先让数列变 先让数列变 先让数列变 先让数列变 先让数列变 先让数列变 先让数列变 先让数列变 先让数列变 先让数列变 先让数列变 先让数列变 先让数列变 先让数列变 先让数值的 (PPN)

CAUTION VISIBLE AND/OR INVISIBLE CLASS 2M Laser DURATION WHEN OPEN, DO NOT FOR USE OR ANYTHING EXO8005-12001 (ENG)

Questa apparecchiatura è conforme alle direttive e alle norme europee relative alla compatibilità elettromagnetica e alla sicurezza elettrica.

Il rappresentante europeo della Victor Company of Japan Limited è:

JVC Technology Centre Europe GmbH

Postfach 10 05 52

61145 Friedberg

Germania

Informazioni per gli utenti sullo smaltimento delle apparecchiature obsolete

Attenzione: Questo significato è valido solo nell'Unione Europea.

[Unione Europea]

Questo simbolo indica che l'apparecchiatura elettrica ed elettronica a cui è relativo non deve essere smaltita tra i rifiuti domestici generici alla fine della sua vita utile. Il prodotto, invece, va consegnato a un punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche, per il trattamento, il recupero e il riciclaggio corretti, in conformità alle proprie normative nazionali.

Mediante lo smaltimento corretto di questo prodotto, si contribuirà a preservare le risorse naturali e a prevenire potenziali effetti negativi sull'ambiente e sulla salute umana che potrebbero essere provocati, altrimenti, da uno smaltimento inappropriato del prodotto. Per ulteriori informazioni sul punto di raccolta e il riciclaggio di questo prodotto, contattare la sede comunale locale, il servizio di smaltimento rifiuti domestici o il negozio in cui si è acquistato il prodotto.

L'utente è responsabile del conferimento dell'apparecchio a fine vita alle appropriate strutture di raccolta, pena le sanzioni previste dalla vigente legislazione sui rifiuti.

(Per gli utenti aziendali)

Qualora si desideri smaltire questo prodotto, visitare la nostra pagina web www.jvc-europe.com per ottenere informazioni sul ritiro del prodotto.

[Per altre nazioni al di fuori dell'Unione Europea]

Qualora si desideri smaltire questo prodotto, effettuare lo smaltimento in conformità alla normativa nazionale applicabile o alle altre leggi della propria nazione relative al trattamento delle apparecchiature elettriche ed elettroniche obsolete.

Introduzione

La ringraziamo per aver acquistato un prodotto JVC. La invitiamo a leggere le presenti istruzioni prima di utilizzare l'apparecchio in modo da poterne sfruttare al meglio le prestazioni.

Precauzioni

Installazione

• Per evitare il surriscaldamento all'interno del sistema, installarlo in una posizione adeguatamente ventilata.

NON installare il sistema vicino a sorgenti di calore o in una posizione esposta a luce solare diretta, polvere o vibrazioni eccessive.

• Installare l'unità in una posizione piana, asciutta e né troppo calda né troppo fredda, con una temperatura compresa tra 5°C e 35°C.
• Lasciare spazio sufficiente tra il sistema e il televisore.
• Per evitare interferenze con il televisore, lasciare spazio sufficiente tra i diffusori e il televisore.

Sorgenti di alimentazione

• Quando si scollega il sistema dalla presa di corrente, tirare sempre la spina e non il cavo.

NON toccare il cavo di alimentazione con le mani bagnate.

Formazione di umidità

L'umidità può condensarsi sulle lenti all'interno del sistema nei seguenti casi:

• Dopo l'accensione dell'impianto di riscaldamento nel locale di ascolto
• In un locale umido
• Quando il sistema viene spostato rapidamente da un luogo freddo a un luogo caldo.

Di conseguenza, il sistema può funzionare in modo non corretto. In tal caso, lasciare il sistema acceso per alcune ore fino alla completa evaporazione dell'umidità, quindi scollegare il cavo di alimentazione e ricollegarlo.

Calore interno

• Verificare che vi sia una buona ventilazione attorno al sistema. Una scarsa ventilazione può provocare il surriscaldamento con seguenti danni al sistema.

NON ostruire le aperture o i fori di ventilazione. Se fossero bloccati da giornali, stoffa, ecc., il calore potrebbe non venire disperso.

Varie

• Qualora un oggetto metallico oppure del liquido penetrino nel sistema, scollegare il cavo di alimentazione e consultare il rivenditore senza effettuare alcuna operazione.

NON smontare il sistema, in quanto non sono presenti componenti interni per i quali la manutenzione debba essere effettuata dall'utente.

• Qualora si preveda un lungo periodo di inattività del sistema, scollegare il cavo di alimentazione dalla presa di corrente. In caso di problemi, scollegare il cavo di alimentazione e consultare il rivenditore.

Tipi di disco o file utilizzabili

MP3/WMA/WAV

COMPACT DISC VIDEO DVD VIDEO SUPERVIDEO VIDEO VIDEO CD

• CD-R/-RW: Registrati nei formati Audio CD, Video CD e SVCD. è altresi possibile utilizzare file MP3, WMA, WAV, JPEG, MPEG-1, MPEG-2 e DivX registrati in formato "ISO 9660".

• DVD-R/-RW, +R/+RW: Registrati nel formato DVD Video. è altresi possibile utilizzare file MP3, WMA, WAV, JPEG, MPEG-1, MPEG-2 e DivX registrati in formato UDF-Bridge.

• DVD-R/-RW: Registrati nel formato DVD Video Recording (VR).

• DVD-ROM: registrati nei formati MP3, WMA, WAV, JPEG, MPEG-1, MPEG-2 e DivX.

• Unità USB di memoria di massa: File MP3, WMA, WAV, JPEG, MPEG-1, MPEG-2 e DivX.

Oltre ai dischi/file menzionati, il sistema può riprodurre dati audio registrati in formato CD-Extra.

• I seguenti tipi di disco non sono riproducibili: DVD-RAM, CD-I (CD-I Ready), CD-ROM, Photo CD, CD-G (CD-Graphics) e DVD/CD Text. Riproducendoli si genera rumore e si possono danneggiare i diffusori.
• In questo manuale, nel caso di operazioni su file MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/DivX, i termini "file" e "traccia" sono equivalenti.
• È possibile riprodurre esclusivamente dischi +R/+RW (solamente nel formato DVD video). Quando si inserisce un disco +R/+RW, sul display anteriore appare "DVD".
• Il "Logo DVD" è un marchio della DVD Format/Logo Licensing Corporation.

Informazioni sul sistema di colore

Il sistema è compatibile con il formato video PAL. Non è possibile riprodurre correttamente i dischi registrati nel formato NTSC.

Note sui codici di area

Sia il lettore DVD che i DVD possiedono un numero di regione interno. Il presente sistema consente soltanto la riproduzione di DVD il cui codice di area contiene il numero "2".

ES.:

Avvertenza per la riproduzione di DualDisc

Il lato non DVD di un "DualDisc" non è conforme allo standard "Compact Disc Digital Audio". Con questo apparecchio potrebbe pertanto non essere raccomandabile usare il lato non DVD dei dischi DualDisc.

IMPORTANTE: Prima di riprodurre un disco/file, fare quanto segue...

• Accendere il televisore e selezionare una modalità di ingresso del televisore adatta per riprodurre immagini e visualizzazioni sullo schermo.
• Per riprodurre dischi/file, cancellare a piacere le impostazioni iniziali. Vedere "Operazioni con i menu di impostazione" a pagina 31.

Se premendo un tasto sullo schermo TV appare

“”, significa che al disco/file non è consentito eseguire l'operazione tentata. - Quando si riproduce del software con codifica multicanale, il sistema ne converte correttamente i segnali in codifica a due canali, riproducendoli con i diffusori. Per riprodurre il suono di questo software multicanale usando tutta la sua potenza, è necessario collegare al terminale OPTICAL DIGITAL OUT del pannello posteriore un decodificatore oppure un amplificatore provvisto di decodificatore di caratteristiche adeguate.

Come leggere il presente manuale

• La tabella che segue descrive le operazioni eseguite dai pulsanti e dai comandi.
• Alcuni suggerimenti e note correlate vengono illustrati di seguito nelle sezioni "Ulteriori informazioni su questo sistema" e "Localizzazione dei guasti", ma non nella stessa sezione in cui vengono illustrate le operazioni (INFO indica che sono presenti alcune informazioni in materia).

	Indica una pressione leggera del tasto.
→	Indica una pressione leggera e ripetuta del tasto, finché viene selezionata l'opizione desiderata.
	Indica la pressione di un tasto.
2seg.	Vi dice di mantenere premuto il tasto per un numero di secondi specificato.
	Indica la rotazione della manopola nella o nelle direzioni specificate.

Remote ONLY	Indica che esta operazione è possibile solotramite iltelecomando.
Main Unit ONLY	Indica che esta operazione è possibile soloutilizzando l'unità principale.

Collegamenti. 3

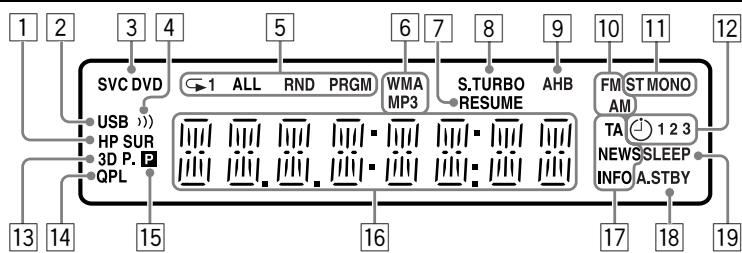

Indicatori del display. 6

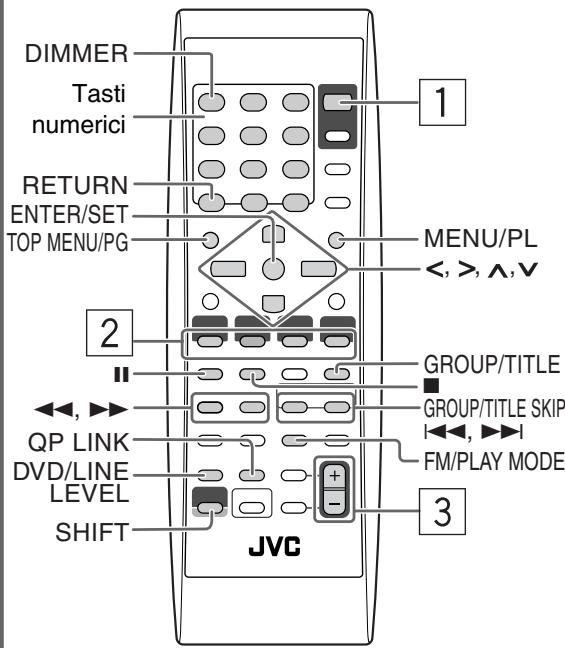

Operazioni giornaliere — Riproduzione 7

Ascolto della radio 8 Ascolto dell'audio dell'apparecchio TV 9 Riproduzione di un disco/unità USB di memoria di massa... 9 Riproduzione con un lettore audio digitale. 11

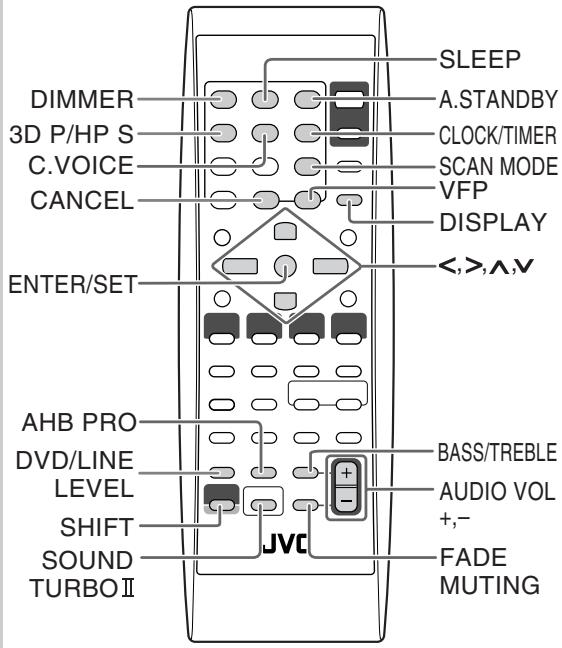

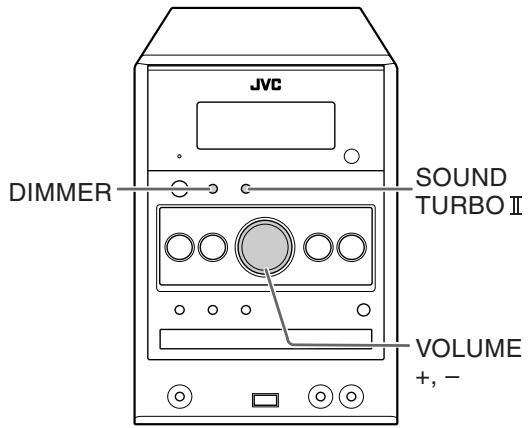

Operazioni giornaliere — Regolazioni audio e generali... 12

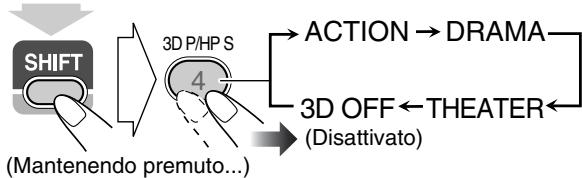

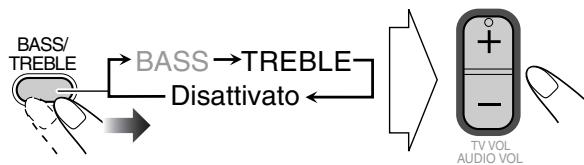

Regolazione del volume. 12 Regolazione del suono 12 Creazione di un Campo sonoro tridimensionale — 3D Phonic... 13 Uso delle cuffie surround 13 Per una maggiore chiarezza dei dialoghi — Clear Voice... 13 Preimpostazione dell'aumento automatico del volume di un DVD 13 Regolazione della luminosità del display 13 Cambiamento del modo di scansione 14 Cambio del tono dell'immagine 14 Impostazione dell'orologio 15 Spegnimento automatico dell'unità 15

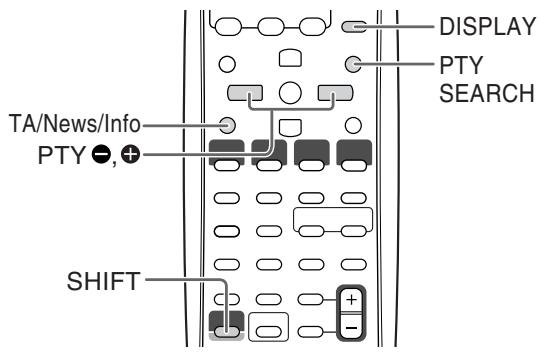

Operazioni avanzate con la radio. 16

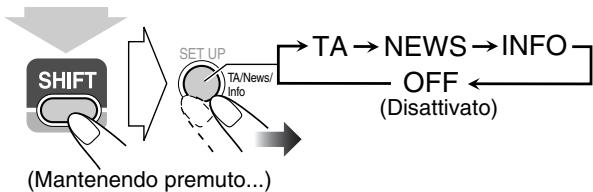

Ricezione di stazioni FM con il Radio Data System 16 Ricerca di un programma tramite Codici PTY 16 Passaggio temporaneo ad un programma di propria scelta in modo automatico 17

Operazioni particolari con i dischi e i file. 18

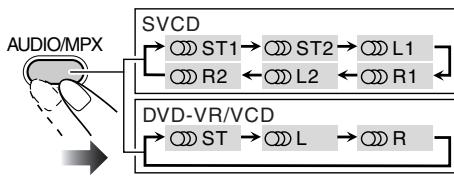

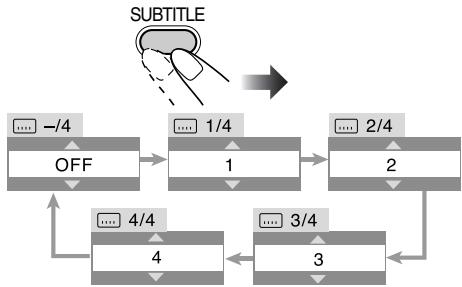

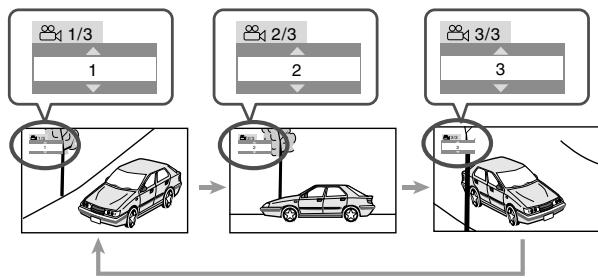

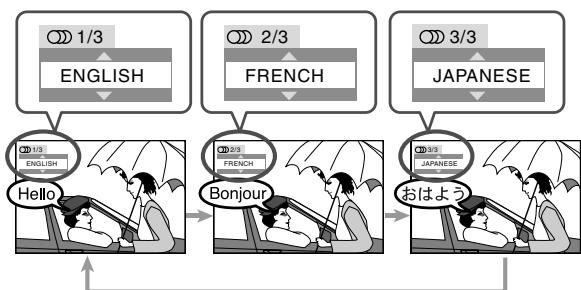

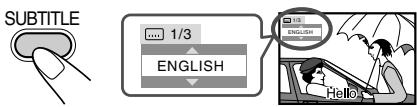

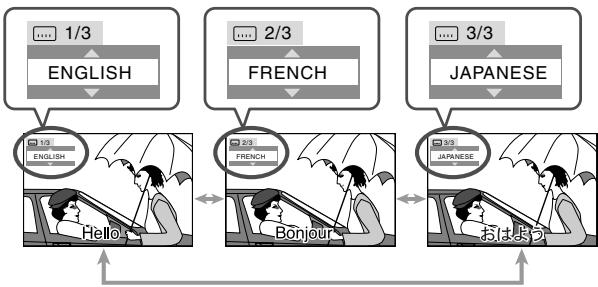

Scelta della pista audio 18 Scelta della lingua dei sottotitoli 19 Scelta dell'angolo di visione 19 Riproduzione con effetti speciali 20

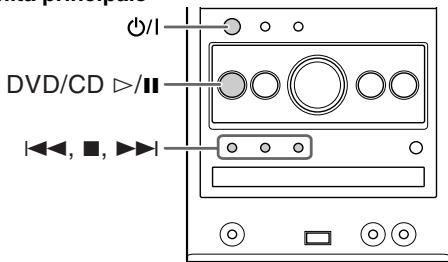

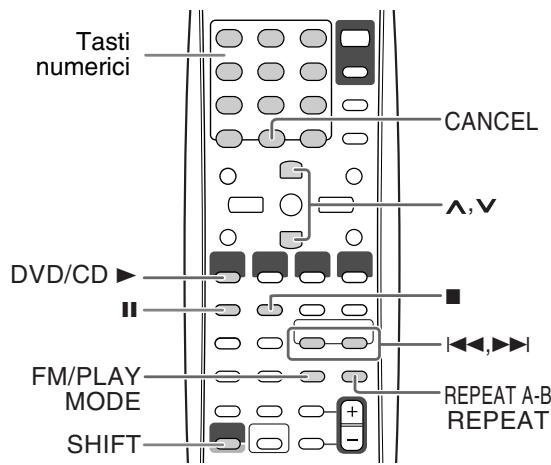

Modalità di riproduzione avanzata. 21

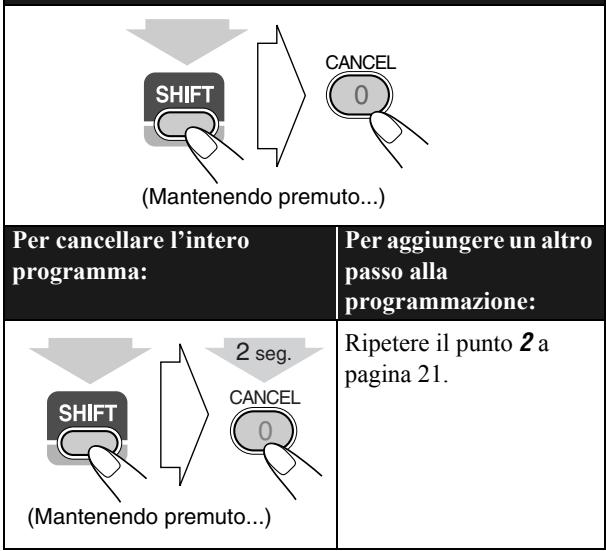

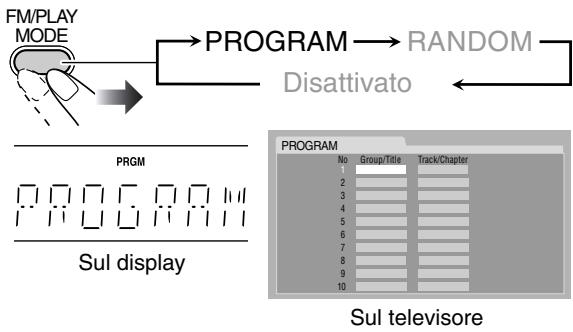

Programmazione dell'ordine di riproduzione — Riproduzione programmata. 21

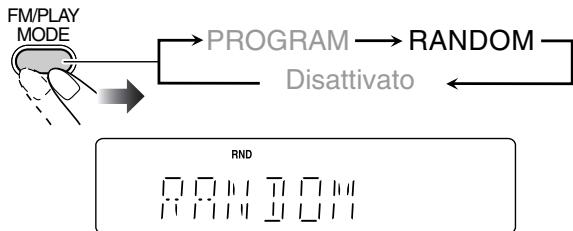

Riproduzione in modalità casuale — Riproduzione casuale... 22

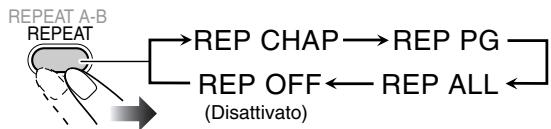

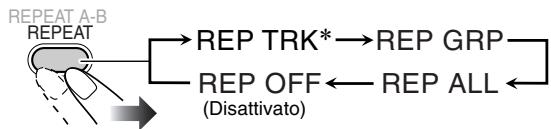

Riproduzione ripetuta 22

Blocco dell'espulsione disco — Blocco bambini 23

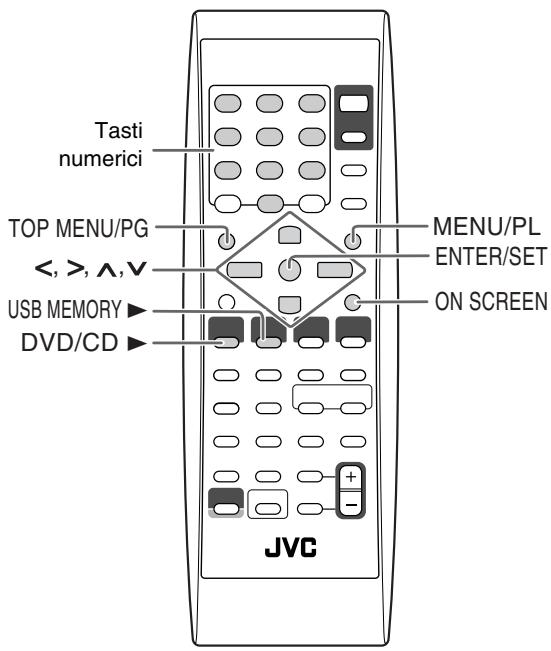

Comandi sullo schermo 24

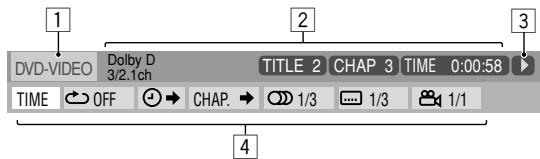

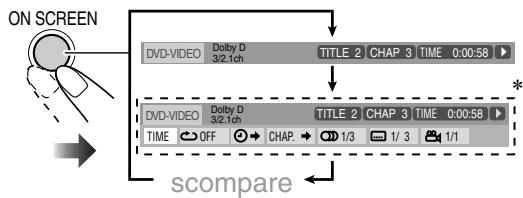

Uso della barra sullo schermo 24

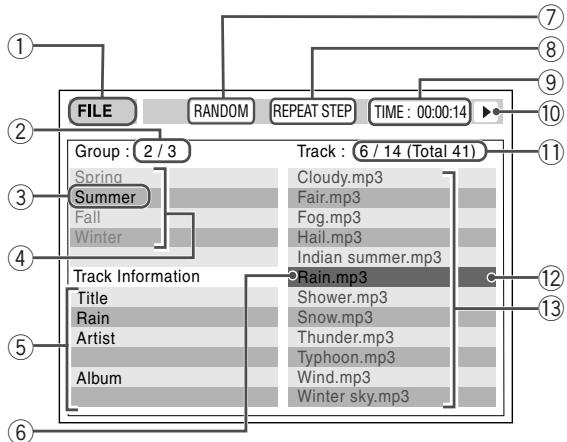

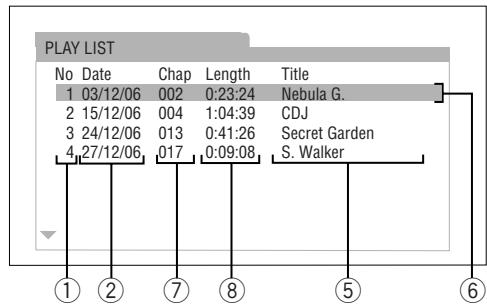

Operazioni con la schermata di controllo 27

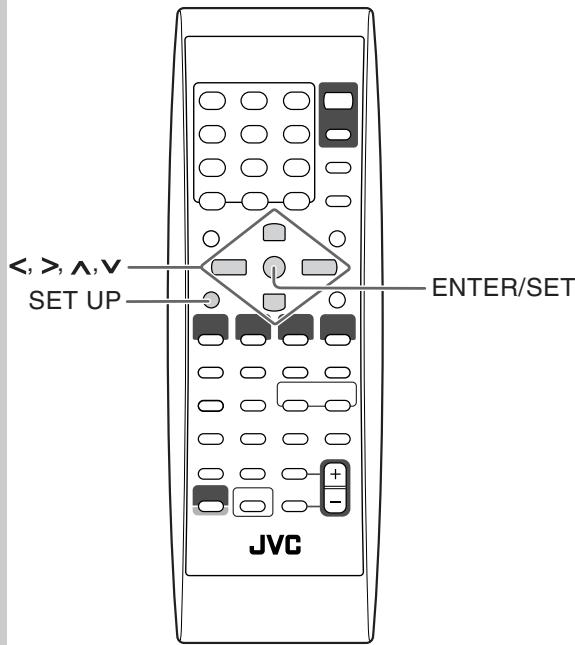

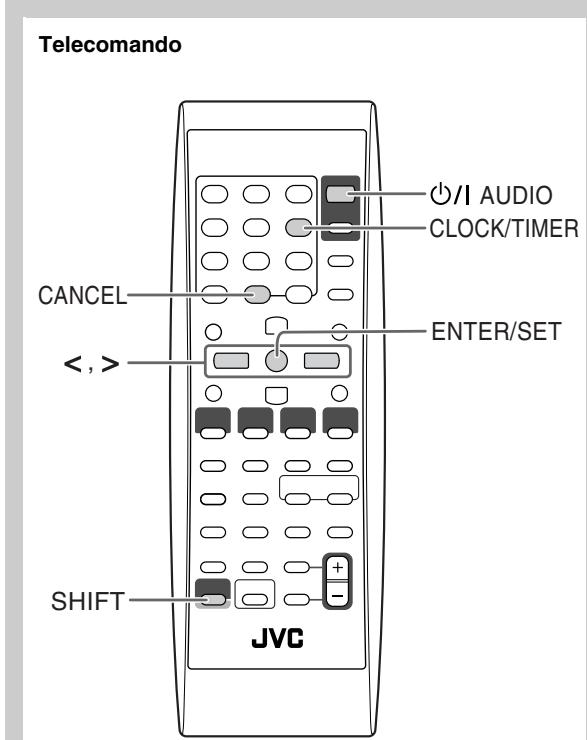

Operazioni con il timer giornaliero. 29

Operazioni con i menu di impostazione. 31

Ulteriori informazioni 33

Ulteriori informazioni su questo sistema 33 Manutenzione 35 Localizzazione dei guasti 36 Lista dei codici di lingua 37 Segnali OPTICAL DIGITAL OUT 38 Utilizzo dei televisori JVC tramite il telecomando 38 Specifiche 39 Indice delle parti 40

Non collegare il cavo di alimentazione finché non sono stati effettuati tutti gli altri collegamenti.

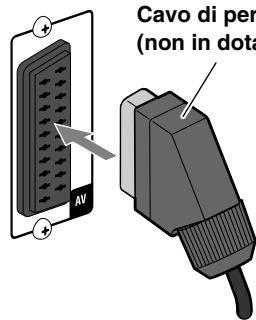

• Collegare l'uscita AV (SCART) direttamente all'ingresso video del televisore. La connessione dell'uscita AV (SCART) a un televisore attraverso un videoregistratore potrebbe impedire la corretta visualizzazione durante la riproduzione di dischi o di file provvisti della funzione di protezione da copia. La visualizzazione potrebbe risultare altresì impedita collegando l'uscita AV (SCART) a un televisore con videoregistratore integrato.

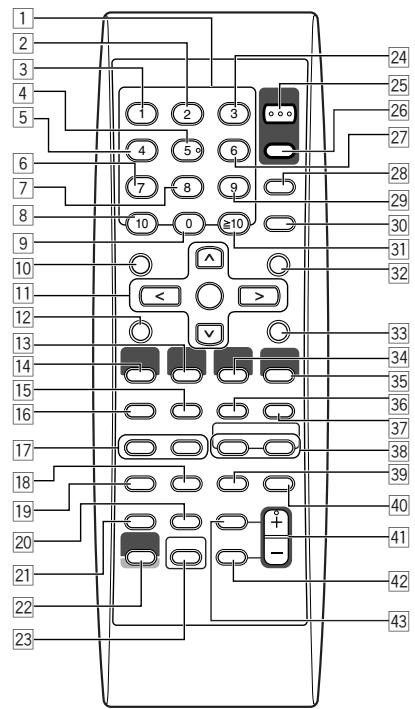

Accessori in dotazione

Verificare che siano presenti tutti i seguenti elementi.

• Antenna FM (x1)
• Antenna a telaio AM (x1) Telecomando (x1)

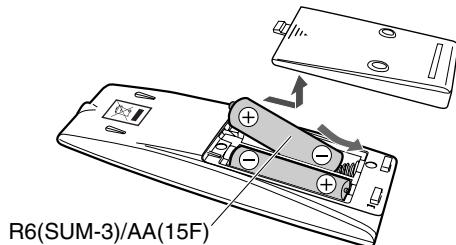

• Batterie (x2)

In caso di mancata fornitura di alcune di queste parti si prega di rivolgersi al proprio rivenditore.

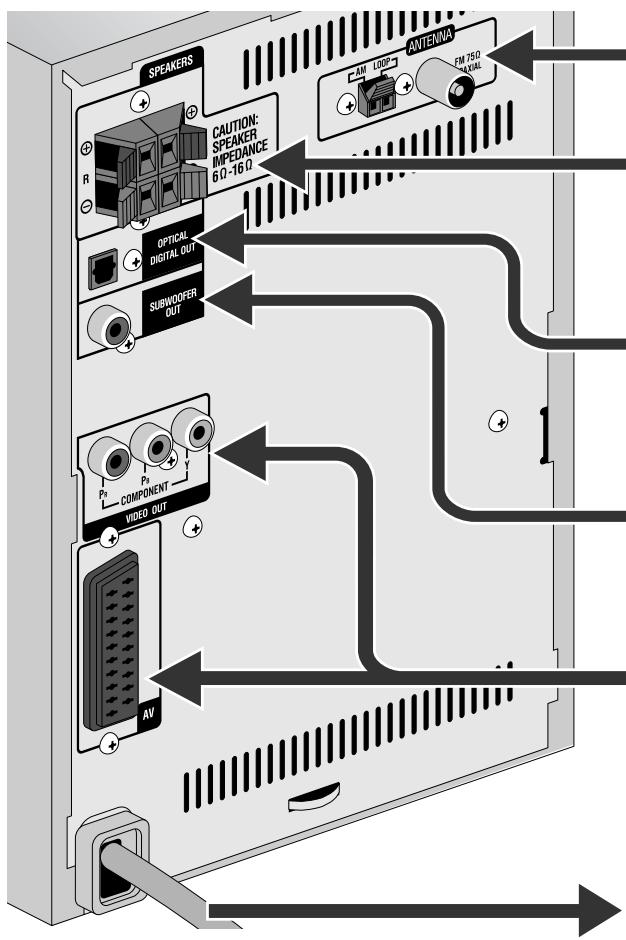

Pannello posteriore

Dall'antenna AM/FM Vedere pagina 4. Dai diffusori Vedere pagina 4. Dall'ingresso digitale del componente audio digitale Vedere pagina 4. Dal subwoofer alimentato Vedere pagina 5. Dall'ingresso del televisore/monitor Vedere pagina 5.

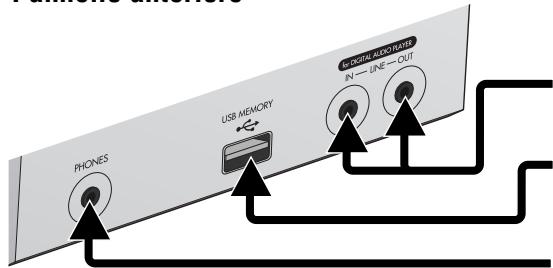

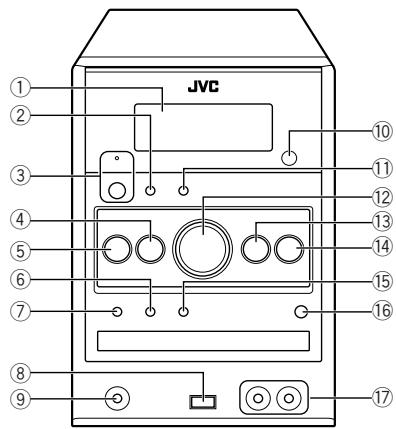

Pannello anteriore

Alla presa di corrente

Il cavo di alimentazione deve essere collegato solamente dopo aver eseguito tutti gli altri collegamenti.

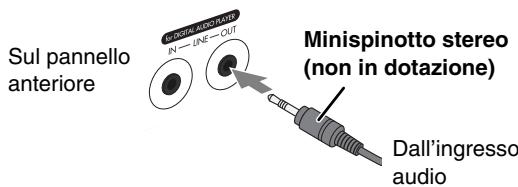

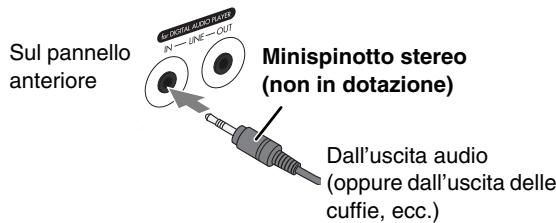

Dall'lettore audio digitale

Vedere pagina 5.

Dall'unità USB di memoria di massa

Vedere pagina 5.

Dalle cuffie

Vedere pagina 7.

Antenna AM/FM

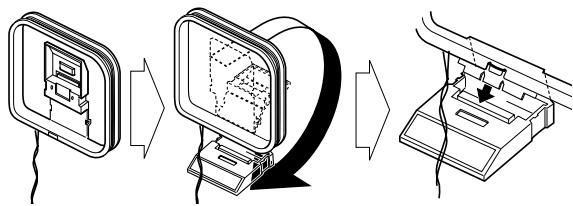

Per montare l'antenna a telaio AM

Per collegare un'antenna AM/FM

Antenna a telaio AM (in dotazione). Ruotarla finché si ottiene la ricezione migliore.

Se il rivestimento plastico dei cavi dei diffusori si estende per la loro intera lunghezza, alle estremità è necessario asportarlo in modo da esporre i punti di contatto.

Antenna FM (in dotazione)

Estenderla in modo da ottenere la ricezione migliore.

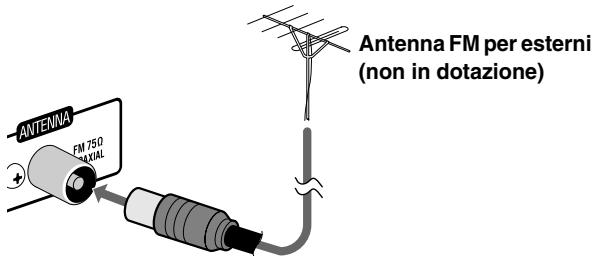

Per migliorare la ricezione FM

• Scollegare l'antenna FM fornita e collegarla a un'antenna FM esterna utilizzando un cavo da 75Ω con un connettore di tipo coassiale (IEC o DIN45325).

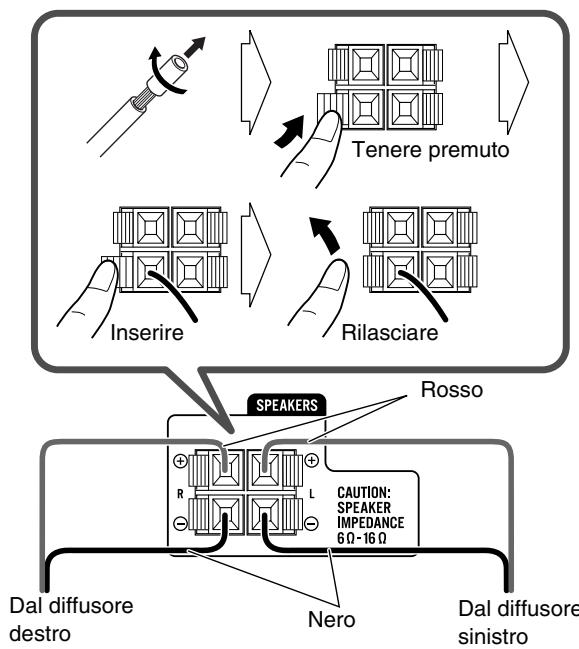

Diffusori

• Quando vengono collegati i cavi dei diffusori, abbinare la polarità dei terminali dei diffusori come segue: il rosso corrisponde alla polarità positiva (+) e il nero a quella negativa (-).

• NON collegare più di un diffusore a ciascun terminale.
• NON spingere o tirare i diffusori, dato che ciò danneggia i piedini che li sorreggono.

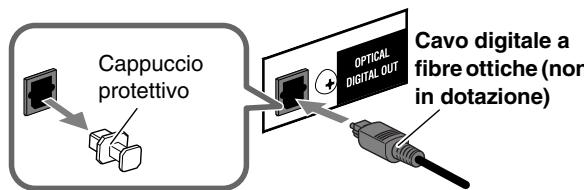

3 Componente audio digitale

• Impostare correttamente "DIGITAL AUDIO OUTPUT" nel menu "AUDIO" in base al dispositivo audio digitale collegato (vedere pagina 32).
• Il segnale digitale si trasmette attraverso il terminale OPTICAL DIGITAL OUT solamente quando la sorgente selezionata è "DVD/CD".

Per collegare il subwoofer alimentato

Dal subwoofer alimentato (non in dotazione)

Il subwoofer collegato è in grado di riprodurre le basse frequenze registrate nei canali anteriore sinistro e destro, ma non i segnali LFE codificati nei software multicanale.

• Prima di collegare il sistema alla presa di rete è necessario accertarsi che il subwoofer sia spento.

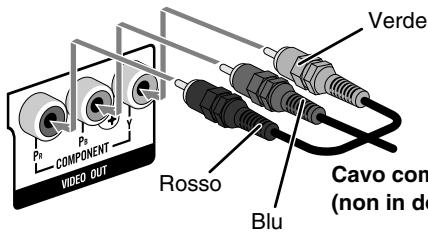

Televisore/monitor

Collegare il cavo componente oppure il cavo SCART.

Cavo componente video (non in dotazione)

• Con questo tipo di collegamento è disponibile la modalità di scansione progressiva. Per selezionare la modalità di scansione progressiva (PROGRESS) (vedere pagina 14), utilizzare le prese COMPONENT VIDEO OUT.

• Con questi collegamenti si inviano segnali video (composito, Y/C o RGB) e si ricevono segnali audio dal televisore. Per ascoltare l'audio del televisore, vedere pagina 9.
• Dopo avere collegato il televisore occorre selezionare l'uscita video più appropriata al metodo di connessione scelto. Vedere "Cambiamento del modo di scansione" a pagina 14.

Collegamento di un'unità USB di memoria di massa Sul pannello anteriore

• Per la connessione USB si raccomanda di usare un cavo USB 2.0 di lunghezza inferiore a 1 metro.
• Al sistema è possibile collegare un'unità USB di memoria di massa quale, ad esempio, un'unità di memoria flash, un disco fisso, un lettore di schede oppure una fotocamera digitale.
• Non è possibile collegare un computer al terminale USB MEMORY di questo sistema.

Connessione a un lettore audio digitale

• Per l'ascolto del lettore audio digitale

• Per la registrazione con il lettore audio digitale

• Non si deve collegare il lettore audio digitale alle prese LINE IN e LINE OUT, poiché il suono risulterebbe distorto.
• Se l'apparecchio esterno non è provvisto di uscita audio per minispinotto stereo, per convertire il minispinotto in uso si raccomanda di utilizzare un apposito adattatore.
• Mediante la funzione QP Link (Quick Portable Link) con questa unità è comodo avviare la riproduzione del lettore audio digitale ad essa collegato. Per maggiori informazioni in merito vedere a pagina 11.

Preparazione del telecomando

Se il raggio d'azione del telecomando si riduce, sostituire entrambe le batterie.

Attenzione

Non esporre le batterie a fonti di calore o fiamme.

Se si usa il telecomando

Puntare la parte superiore del telecomando frontalmente verso il sensore presente sul televisore. Se si utilizza il telecomando da una posizione diagonale, la lunghezza operativa (che è di circa 5 m) potrebbe essere inferiore.

Le indicazioni sul display offrono numerose informazioni durante l'utilizzo del sistema.

Prima di utilizzare il sistema, è necessario comprendere le modalità di funzionamento degli indicatori sul display.

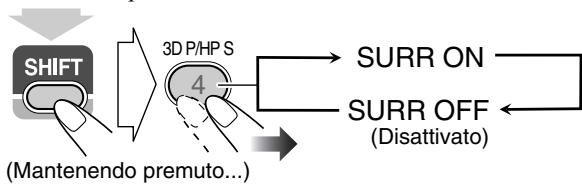

1 Indicatore HP SUR (Headphone Surround): si illumina quando la modalità surround cuffie è attiva. 2 Indicatore USB: si illumina quando l'apparecchio rileva la sorgente "USB MEM". 3 Indicatori del formato dei dischi: - SVCD: si illumina durante la riproduzione dei dischi SVCD. - VCD: si illumina durante la riproduzione dei dischi VCD. - CD: si illumina durante la riproduzione dei dischi CD. - DVD: si illumina durante la riproduzione dei dischi DVD. 4 Indicatore ClearVoice: si illumina quando viene attivata la funzione Clear Voice. 5 Indicatori della modalità di riproduzione: - Indicatori della modalità di ripetizione: - →1: si illumina quando la modalità di ripetizione di una traccia, file, capitolo o passi è attiva. - ↻: si illumina quando la funzione di ripetizione di un gruppo, titolo, programma o lista di riproduzione è attiva. - ALL: si illumina quando la modalità di ripetizione di tutte le tracce, file, titoli o programmi è attiva. - RND: si illumina quando è attiva la riproduzione casuale. - PRGM: si illumina quando è attiva la riproduzione programmata. 6 Indicatori del formato audio: - MP3: si illumina quando viene rilevato un file MP3. - WMA: si illumina quando viene rilevato un file WMA. 7 Indicatore RESUME: si illumina quando il sistema memorizza il punto di interruzione della riproduzione. 8 Indicatore S.TURBO (Sound Turbo): si illumina quando viene attivata la funzione Sound Turbo II. 9 Indicatore AHB: si illumina quando viene attivata la funzione AHB Pro (Active Hyper Bass Pro). 10 Indicatori delle bande radio: AM: si illumina quando si sintonizza una stazione AM. FM: si illumina quando si sintonizza una stazione FM.

11 Indicatori della ricezione FM

• ST (stereo): si illumina quando avviene la sintonizzazione di una stazione stereo FM con una forza di segnale sufficiente.
• MONO: si illumina durante la ricezione mono di una stazione stereo.

Indicatori dei timer giornalieri

• ⑦: si illumina quando il timer giornaliero è in standby oppure è in fase di impostazione; lampeggia quando è attivato.
• 1/2/3: si illumina quando uno dei timer giornalieri (1, 2 o 3) è in standby oppure è attivato; lampeggia quando è in fase di impostazione.

Indicatore 3D P.

Si illumina quando 3D Phonic è attivato.

14 Indicatore QPL (Quick Portable Link)

Si illumina quando la funzione QP Link è attiva.

15 P Indicatore (Progressive)

• Si illumina quando è stata scelta la modalità di scansione progressiva.

16 Display principale

• Durante l'ascolto della radio: la banda di frequenza (o il numero di preselezione) e la frequenza della stazione appaiono.
• Quando è selezionato "LINE": appare "LINE".
• Quando è selezionato "TV SOUND": appare "TV SOUND".
• Durante la riproduzione di un disco o file: viene visualizzato lo stato corrente.

17 Indicatori della funzione Enhanced Other Networks

• TA/NEWS/INFO:

- Si illumina per indicare il tipo di programma selezionato correntemente per la ricezione in PTY Standby. - Lampeggia quando avviene la sintonizzazione automatica su un programma con la ricezione in PTY Standby.

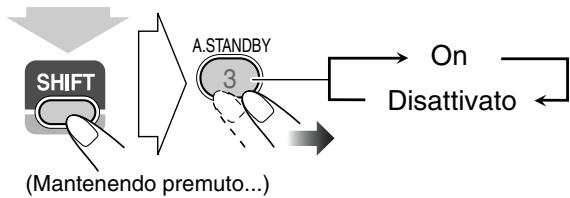

[18] Indicatore A.STBY (Auto Standby)

• Si illumina quando viene attivata la funzione di standby automatico.
• Lampeggia quando la riproduzione si ferma con la funzione di standby automatico attiva.

Indicatore SLEEP

• Si illumina quando è attivo il timer di spegnimento automatico.

Operazioni giornaliere — Riproduzione

Nel presente manuale vengono illustrate principalmente le operazioni di utilizzo del telecomando. Tuttavia, è possibile utilizzare i pulsanti e i comandi direttamente nell'unità principale se i nomi e i contrassegni sono uguali o simili.

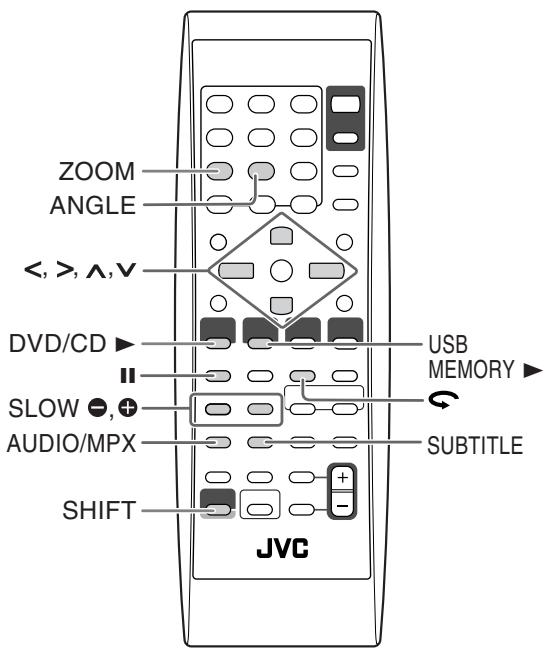

Telecomando

1

2

USB

MEMORY

EMAN

FMWAM

LINE/

TV SOUND

3

TV VOL

AUDIO VOL

11 11 11 11 E 1

Accendere l'unità.

La spia di STANDBY sull'unità principale si spegne.

• Il sistema può essere acceso premendo /I AUDIO, oppure premendo uno dei tasti di selezione della sorgente.
• Quando la funzione QP Link è attiva, avviando la riproduzione di una periferica esterna il sistema si accende selezionando automaticamente la sorgente "LINE". (Per maggiori informazioni in merito vedere pagina 11.)

Selezionare la sorgente.

• Se la sorgente selezionata è pronta, la riproduzione si avvia automaticamente.

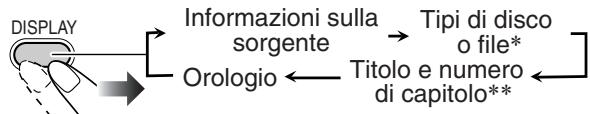

• La pressione di DISPLAY determina il ciclo delle informazioni visualizzate. Per maggiori informazioni al riguardo si prega di vedere pagina 15.

Regolare il volume.

Per spegnere (mettere in standby) il sistema

La spia STANDBY dell'unità principale si illumina in rosso. - Un consumo minimo di energia si verifica anche in modalità standby.

Lo spegnimento del display permette di ridurre il consumo energetico. Per spegnerlo, quando il sistema è in standby occorre premere prima SHIFT e contemporaneamente DIMMER in modo da selezionare "DISP OFF".

• Per riaccendere il display occorre nuovamente premere prima SHIFT e contemporaneamente DIMMER in modo da selezionare "DISP ON".

Ascolto in cuffia

Collegare le cuffie alla presa PHONES sull'unità principale. Il suono cesserà di uscire dagli altoparlanti. Accertarsi di abbassare il volume prima di collegare o indossare le cuffie.

• Quando vengono scollegate le cuffie, i diffusori vengono riattivati.

NON spegnere il sistema (modalità standby) mentre il volume è impostato a un livello molto alto. In caso contrario, l'improvvisa emissione di energia sonora all'accensione dell'unità o all'avvio della riproduzione può danneggiare l'udito, i diffusori e/o le cuffie.

Selezione dei numeri

DIMMER

1

3DPHPPS

4

4

ZOOM

7

RETURN

RETURN

10

SLEEP

2

C.VOID

3.VOID

5°

ANGLE

CANCE

0

A.STANDBY

3

OCK/TIMER

CONTIMER

6

CAN MODE

9

VFP

10

Esempi:

Per selezionare il numero 5, premere 5.

Per selezionare il numero 10, premere 10.

Per selezionare il numero 15, premere 10, 1 e quindi 5.

Per selezionare il numero 30, premere 10, 3 e quindi 0.

Per selezionare il numero 125,

Ascolto della radio INFO

Per selezionare la banda (FM o AM)

Per sintonizzarsi su una stazione

Mentre viene selezionato FM o AM...

2 secondi

GROUP/TITLESKIP

Sul display viene visualizzato il valore di frequenza.

Quando il sistema si sintonizza su una stazione (frequenza) con una potenza di segnale sufficiente, la ricerca della frequenza si arresta.

• Premendo ripetutamente il tasto, la frequenza cambia un passo alla volta.

Per terminare la ricerca manualmente, premere uno dei due tasti.

Se la ricezione FM è debole

Remo

ONET

FM/PLAY

MOP

Sul display si illumina l'indicatore MONO. La ricezione risulta migliorata anche se viene perduto l'effetto stereo — Ricezione mono.

Per ripristinare l'effetto stereo, premere di nuovo il tasto (l'indicatore MONO scompare).

Se durante l'ascolto della stazione AM si odono dei battimenti

• Questa impostazione si annulla automaticamente non appena si seleziona un'altra sorgente.

Per memorizzare le stazioni

È possibile predefinire fino a 30 stazioni FM e 15 stazioni AM.

1 Sintonizzare l'unità sulla stazione che si desidera memorizzare.

• Se selezionata, per le stazioni FM predefinite è altresì possibile memorizzare la modalità di ricezione monofonica.

2 Attivare la modalità di immissione del numero predefinito.

ENTER/SET

• Completare il processo seguente quando l'indicazione sul display lampeggia.

3 Selezionare un numero predefinito per la stazione da memorizzare.

DIMMER

1

3DP/HP S

4

ZOOM

7

RETURN

10

10

SLEEP

2

C.VOIDCE

5

ANGLE

8

CANCEL

0

0

ALSTANDBY

3

LOCK/TIMER

6

CAN MODE

VFP

10

10

• Per la selezione dei numeri, si prega di consultare la sezione "Selezione dei numeri" nella colonna qui a sinistra.
• È anche possibile usare il tasto

0

4 Memorizzare la stazione.

ENTER/SET

E T E

Per sintonizzarsi su una stazione predefinita

1 Selezionare la banda (FM o AM).

2 Selezionare il numero predefinito corrispondente alla stazione memorizzata.

DIMMER

1

3D P/HP S

4

4

ZOOM

RETURN

10

10

SLEEP

2

C.VOID

5

5°

ANGLE

0

CANCEL

0

0

A STANDDBY

3

3

OCK/TIMER

6

CAN MODE

9

VFP

10

10

• Per la selezione dei numeri si prega di vedere la sezione

"Selezione dei numeri" nella colonna qui a sinistra.

• È anche possibile usare il test

0

Ascolto dell'audio dell'apparecchio TV

Con questo sistema è possibile ascoltare le stazioni televisive ricevute dall'apparecchio TV collegato con il cavo SCART (vedere a pagina 5).

Riproduzione di un disco/unità USB di

memoria di massa INFO

Per inserire un disco

• Se si utilizza un disco da 8 cm, posizionarlo sul cerchio interno del cassetto. Per chiudere il cassetto del disco, premere nuovamente △.
• Se si preme DVD/CD ▸, il cassetto del disco si chiude automaticamente e la riproduzione ha inizio (a seconda di come il disco è costruito internamente).

Per collegare un'unità USB di memoria di massa

• Per informazioni sul collegamento dell'unità USB di memoria di massa, si prega di vedere la sezione a pagina 5.
• Prima di collegare o scollegare l'unità USB di memoria di massa, si raccomanda di regolare il volume al minimo.
• Per scollegare un'unità USB di memoria di massa in sicurezza, si raccomanda di spegnere innanzitutto il sistema.

Riproduzione di un disco o di unità USB di memoria di massa

Per avviare:

Disco

Unità USB di memoria di massa

Per interrompere:

Per abbandonare l'operazione, premere DVD/CD ▸ o USB MEMORY ▸.

• Con i file MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/DivX:

- Se il disco o l'unità USB di memoria di massa contiene file riproducibili di diverso tipo (audio, immagini fisse o immagini dinamiche), è necessario selezionare quello d'interesse (si prega di vedere l'opzione "FILE TYPE" del menu "PICTURE" a pagina 31). - Quando il sistema rileva i file MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/DivX sul televisore, ne appare lo schermo di controllo (con le immagini fisse e dinamiche appare solo a riproduzione ferma). Per dettagli, vedere pagina 28. - Questo sistema può memorizzare il punto di arresto e, quando si riprende la riproduzione premendo DVD/CD o USB MEMORY ▸ (anche in modalità di attesa), esso riprende alla posizione dove si era fermato — Ripresa della riproduzione. (L'indicatore RESUME appare sul display quando si ferma la riproduzione.)

Per fermare il sistema completamente a funzione di ripresa della coproduzione attivata, premere due volte. (Per informazioni sull'annullamento della funzione di ripresa della coproduzione si prega di vedere "RESUME" nel menu "OTHERS" a pagina 32.)

Icone della guida su schermo

• Durante la riproduzione, le seguenti icone appaiono sullo schermo del televisore:

All'inizio di una scena che contiene visioni da angoli diversi.

All'inizio di una scena che contiene suoni da angoli diversi.

All'inizio di una scena che contiene sottotitoli diversi.

• Le seguenti icone appaiono inoltre sul televisore ad indicare l'operazione che state eseguendo.
• Per informazioni sulla rimozione delle icone di guida dallo schermo si prega di vedere l'opzione "ON SCREEN GUIDE" del menu "OTHERS" a pagina 32.

Per selezionare un titolo/gruppo

Durante la riproduzione...

(Mantenendo premuto...)

• Il titolo o il gruppo desiderato può essere direttamente selezionato con i tasti numerici dopo aver premuto GROUP/TITLE (tranne che con i dischi DVD-VR). Per informazioni sulla selezione dei numeri si prega di vedere la sezione "Selezione dei numeri" a pagina 8.

Per selezionare un capitolo/traccia/file

• Con i VCD e gli SVCD annullare la funzione PBC (vedere colonna a destra).

Durante la riproduzione...

• La prima volta che si preme il sistema fa ritorno all'inizio del capitolo/traccia/file attuale.

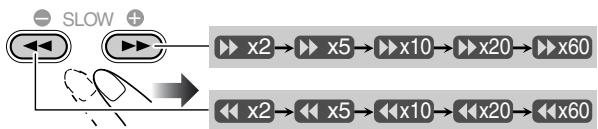

Per individuare una parte particolare

• Questo non funziona con i file JPEG.

Durante la riproduzione...

• Con i file MP3/WMA/WAV/DivX la velocità di ricerca e le indicazioni che appaiono sullo schermo del televisore differiscono da quelle qui sopra riportate.
• Non viene riprodotto alcun suono se la ricerca viene effettuata quando viene visualizzato un film.

Per ripristinare la riproduzione normale è sufficiente premere DVD/CD ▶ o USB MEMORY ▶ a seconda della sorgente attualmente selezionata. - A seconda dei file DivX/MPEG-1/MPEG2 attualmente selezionati, a volte quando si preme il tasto si saltano le scene di 30 secondi o di 5 minuti.

Per trovare un passaggio direttamente

Potete selezionare un titolo/capitolo/traccia/file direttamente e riprodurlo subito. - Per i DVD Video, potete selezionare un titolo prima di iniziare la riproduzione, mentre scegliete un capitolo dopo aver iniziato la riproduzione.

• Per informazioni sulla selezione dei numeri si prega di vedere la sezione "Selezione dei numeri" a pagina 8.

Per riprodurre usando il menu del disco

Con i dischi DVD Video:

1 Fare comparire il menu del disco.

2 Selezionare una voce dal menu del disco.

• Con alcuni di questi dischi è altresì possibile selezionare le opzioni con i tasti numerici.

Per SVCD/VCD con funzione PBC:

Durante la riproduzione di un disco con funzione PBC, l'indicazione "PBC" appare sul display.

Quando il menu del disco appare sullo schermo, selezionare una voce dal menu. La riproduzione della voce scelta inizia.

• Per informazioni sulla selezione dei numeri si prega di vedere la sezione "Selezione dei numeri" a pagina 8.

Per portarsi alla pagina successiva o precedente del menu attuale:

Per tornare al menu precedente:

Per annullare la funzione PBC è necessario premere e selezionare una traccia con i tasti numerici (vedere a pagina 8). La riproduzione si avvia quando alla traccia selezionata.

Per riattivare la funzione PBC, premere (due volte se Resume è "ON") e quando DVD/CD

Riproduzione con lettore audio digitale INFO

• Per informazioni sul collegamento del lettore audio digitale si prega di vedere a pagina 5.

Ascolto del lettore audio digitale

Con questo Sistema è possibile ascoltare il lettore audio digitale collegato alla presa LINE IN.

• Prima di avviare la riproduzione si raccomanda di ridurre al minimo il volume del Sistema.

Regolazione del livello dell'ingresso audio

Se il suono proveniente dal lettore audio digitale collegato alla presa LINE IN è eccessivamente forte oppure eccessivamente debole, attraverso quello stesso jack è possibile variarne il livello (senza dover ricorrere alla regolazione del volume).

Mentre "LINE" è scelto come sorgente di segnale...

• Il livello dell'ingresso aumenta all'aumentare del numero selezionato.

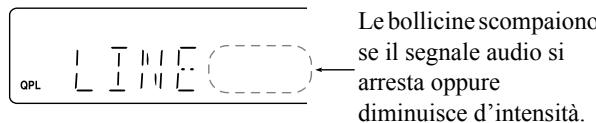

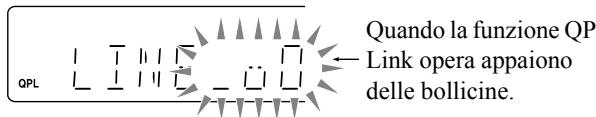

Per attivare la funzione QP Link

Con la funzione QP Link (Quick Portable Link) è comodo avviare la riproduzione del lettore audio digitale collegato alla presa LINE IN.

• È necessario regolare il volume del lettore audio digitale ad un livello sufficientemente elevato da consentire al sistema di rilevarne il segnale.

Quando la funzione QP Link è attiva, il collegamento del lettore audio digitale alla presa LINE IN e l'avvio della riproduzione danno corso alle seguenti operazioni:

• Mentre il sistema è acceso... Commuta automaticamente la sorgente su "LINE". (La commutazione da "LINE" ad un'altra sorgente determina la disattivazione della funzione QP Link.)
• Mentre il sistema è in standby...

Accende il sistema e commuta automaticamente la sorgente su "LINE" ad eccezione del caso in cui il display sia spento (vedere a pagina 7).

Mentre l'apparecchio esterno è in riproduzione con la funzione QP Link...

Per registrare con il lettore audio digitale

Il sistema permette di registrare il suono nel lettore audio digitale collegato alla presa LINE OUT.

IMPORTANTE:

La registrazione o la riproduzione di materiale coperto da diritti d'autore senza l'autorizzazione del titolare dei diritti può essere illegale.

1 Avviare la registrazione nel lettore audio digitale. 2 Avviare la riproduzione del disco o dell'unità USB di memoria di massa, oppure sintonizzare la stazione da registrare.

• Per registrare con un lettore audio digitale è necessario disattivare la funzione QP Link oppure scollegarlo alla presa LINE IN; in caso contrario come sorgente si selezionerebbe "LINE" e la registrazione si arresterebbe.
• Le regolazioni audio (vedere le pagine 12 e 13) non hanno influenza sulla registrazione con il lettore audio digitale.

Regolazione del livello dell'uscita audio

Se il suono registrato dal lettore audio digitale collegato alla presa LINE OUT è eccessivamente forte oppure eccessivamente debole, attraverso questo stesso jack è possibile variarne il livello (senza dover ricorrere alla regolazione del volume).

Mentre "LINE" è scelto come sorgente di segnale...

• Il livello dell'uscita aumenta all'aumentare del numero selezionato.

Operazioni giornaliere—Regolazioni audio e generali

Telecomando

Unità principale

Regolazione del volume

È possibile regolare il livello del volume da VOL MIN a 40 (VOL MAX).

Telecomando:	Unità principal:
+ - TV VOL AUDIO VOL	- VOLUME + -

Per escludere il volume immediatamente

Per ripristinare il volume, premere nuovamente o regolare il livello del volume.

Regolazione del suono (INFO)

Per rinforzare il suono

È possibile aumentare le frequenze basse e alte—Sound Turbo II.

• Quando la funzione Sound Turbo II è attiva:

-Si attiva automaticamente la funzione AHB PRO (vedere qui), la quale non può essere disattivata.

(L'indicatore AHB non si illumina nemmeno se la funzione è attiva.)

• Il livello dei bassi e degli acuti (vedere qui) è regolato su “+2”.

Per rinforzare i suoni bassi

Quando si disattiva la funzione Sound Turbo II, la ricchezza e la pienezza dei suoni bassi si conservano in modo chiaro indipendentemente dalla regolazione del volume—AHB Pro (Active Hyper Bass Pro).

Per regolare il tono

È possibile regolare il livello delle frequenze basse e alte da -3 a +3.

Per regolare le frequenze basse

Per regolare le frequenze alte

Creazione di un campo sonoro tridimensionale—3D Phonic

• Questa capacità è disponibile esclusivamente durante la riproduzione dei dischi o dell'unità USB di memoria di massa.
• Questo non funziona con i file MPEG-1/MPEG-2/DivX.

Durante la riproduzione...

ACTION	Adatto a film d'azione e programmi sportivi.
DRAMA	Crea un suono caldo e naturale. Potrete godervi un film in un'atmosfera rilassata.
THEATER	Potrete ottenere gli effetti sonori di un grande cinema.

Uso delle cuffie surround

Questa funzione offre un effetto surround durante l'ascolto del suono con le cuffie.

• Questa funzione è disponibile esclusivamente durante la riproduzione dei dischi o dell'unità USB di memoria di massa.
• Questa funzione non funziona con i file MPEG-1/MPEG-2/DivX.

Durante la riproduzione...

• Se si collegano le cuffie mentre la modalità 3D Phonic è attiva, il sistema attiva automaticamente l'effetto surround in cuffia.
• Quando la modalità 3D Phonic non è attiva perché lo è la funzione surround in cuffia, lo scollegamento delle cuffie determina l'impostazione della modalità 3D Phonic stessa su "ACTION".

Per una maggiore chiarezza dei dialoghi

Durante la riproduzione dei dischi o dell'unità USB di memoria di massa è possibile rendere più chiare le voci dei cantanti o i dialoghi — Clear Voice. Quando è attiva la funzione Clear Voice, sul display appare la corrispondente indicazione ">>" (Clear Voice). - Quando la modalità 3D Phonic è attiva, questa funzione opera con i software multicanale codificati per il canale centrale e con quelli a due canali.

(Mantenendo premuto...)

Preimpostazione dell'aumento automatico del volume di un DVD (Remote ONLY)

Il suono di un DVD è a volte registrato ad un livello inferiore a quello di altri dischi o sorgenti. È possibile preimpostare un aumento di livello per il DVD attualmente inserito, in modo da non dover regolare il volume ogni volta che si cambia sorgente.

• Questa funzione è disponibile soltanto con i dischi DVD Video e i dischi DVD-VR.

NORMAL	Livello di registrazione originale.
MIDDLE	Il livello di uscita viene aumento (meno che con “HIGH”).
HIGH	Il livello di uscita viene aumento (più che con “MIDDLE”). (impostazione iniziale)

Regolazione della luminosità del display

È possibile ridurre la luminosità del display.

(Mantenendo premuto...)

DIM ON	Attenua la luminosità del display.
AUTO DIM	Attenua la luminosità del display durante la riproduzione delle immagini fisse o dinamiche. • La funzione di oscuramento del display si annulla all'arresto della riproduzione.

Cambiamento del modo di scansione

INFO

Questo sistema supporta la scansione progressiva.

Selezionare l'uscita del segnale video in funzione del tipo di apparecchio TV in uso. Se alle prese COMPONENT VIDEO OUT è collegato un televisore a scansione progressiva, selezionando "PROGRESS" si riproducono immagini ad alta qualità.

Prima della riproduzione...

RGB	Per un tevisore a scansione interlacciata. Da selezionare per mandare segnale video composito o RGBattraverso il terminale AV (SCART).
Y/C	Per un tevisore a scansione interlacciata. Da selezionare per inviare i segnali S-video attraverso il terminale AV (SCART).
PROGRESS	Per un tevisore a scansione progressiva. Da selezionare per Vedere le immagini a scansione progressiva attraverso le prese COMPONENT VIDEO OUT. • L'indicatore P(Progressive) si accende sulla finestrella del display.

Cambio del tono dell'immagine

Durante la riproduzione di un'immagine sull'apparecchio TV è possibile selezionare un valore di tono preimpostato oppure regolarlo e memorizzarlo a piacere.

Per selezionare un tono preimpostato dell'immagine

1 Durante la riproduzione, far comparire la schermata di impostazione VFP.

(Mantenendo premuto...)

Sul televisore

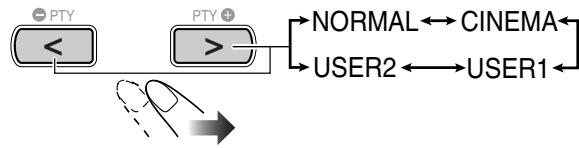

2 Selezionare un tono preimpostato dell'immagine.

NORMAL	Usare normalmente questa posizione.
CINEMA	Adatto per riproduire film.
USER1/USER2	Potete regolare parametri e memorizzare le impostazioni fatto.

Per cancellare il contenuto dello schermo è sufficiente premere nuovamente VFP mentre si mantiene premuto SHIFT.

Per regolare il tono dell'immagine

1 selezionare "USER1" o "USER2".

• Osservare i passi 1 e 2 illustrati nella sezione "Per selezionare un tono preimpostato dell'immagine".

2 selezionare il parametro da regolare.

TVCH AV TVCH V	ENTER/SET
GAMMA	Da regolare se il colore normale è troppo chiaro o scuro (da -3 a +3).
BRIGHTNESS	Da regolare se l'intera immagine è troppo chiara o scura (da -8 a +8).
CONTRAST	Da regolare se il rapporto di luminosità è innaturale (da -7 a +7).
SATURATION	Da regolare se l'immagine è sbiadita o troppo cupa (da -7 a +7).
TINT	Da regolare se l'incarnato delle persone è innaturale (da -7 a +7).
SHARPNESS	Da regolare se l'immagine non è chiara (-8 a +8).

3 Regolare il parametro.

4 Ripetere i punti 2 e 3 per regolare gli altri parametri.

Per cancellare il contenuto dello schermo è sufficiente premere nuovamente VFP mentre si mantiene premuto SHIFT.

Impostazione dell'orologio

INFO

Non è possibile utilizzare i timer giornalieri perché prima si deve impostare l'orologio incorporato (vedere a pagina 29).

• Per uscire dalla modalità di impostazione dell'orologio è sufficiente premere CLOCK/TIMER mentre si preme SHIFT.
• Per correggere un errore di impostazione, premere CANCEL (tenendo premuto SHIFT). Sarà così possibile tornare al punto precedente.

1 Attivare la modalità di impostazione dell'orologio.

(Mantenendo premuto...)

• Se l'orologio è già stato impostato in precedenza, premere ripetutamente il tasto finché viene selezionata la modalità di impostazione dell'orologio.

2 Regolare l'ora e quindi i minuti.

L'orologio incorporato è ora in funzione.

Per visualizzare l'ora attuale durante la riproduzione

Es.: Durante la riproduzione di un disco...

• Soltanto durante la riproduzione di un disco o di un'unità USB di memoria di massa. ** Soltanto durante la riproduzione dei seguenti tipi di dischi o di file:

DVD-VR: Numero di programmazione o di lista di riproduzione e numero del capitolo.

File MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/DivX: numero del gruppo e del file.

DVD Video: Numero del titolo e del capitolo.

Spegnimento automatico dell'unità

Auto Standby

• Questa funzione è disponibile esclusivamente durante la riproduzione di un disco, di un'unità USB di memoria di massa o di un lettore audio digitale nelle attivata la funzione QP Link.

Quando è attiva la funzione di standby automatico, l'indicatore A.STBY compare sul display.

Quando la riproduzione cessa, l'indicatore A.STBY inizia a lampeggiare. Se non viene eseguita alcuna operazione entro circa 3 minuti mentre l'indicatore lampeggia, il sistema si spegne (modalità standby) automaticamente.

• La funzione di standby automatico opera con "DVD/CD", "USB MEM" e "LINE".
• Il passaggio alla sorgente "FM", "AM" o "TV SOUND" disattiva temporaneamente la funzione di standby automatico.

Timer di autospegnimento

È possibile impostare l'ora di spegnimento per consentire di addormentarsi senza spegnere direttamente l'unità.

1 Specificare il tempo (in minuti).

2 Attendere finché il valore impostato scompare.

Per controllare il tempo rimanente prima dello spegnimento, premere SLEEP tenendo premuto SHIFT.

• Se viene premuto il tasto ripetutamente, è possibile modificare il tempo di spegnimento.

Operazioni avanzate con la radio INFO

Telecomando

Ricezione di stazioni FM con il Radio Data System Remote ONLY

Radio Data System consente alle stazioni FM di inviare un segnale aggiuntivo insieme ai segnali dei programmi normali. Questo sistema può ricevere i seguenti tipi di segnali Radio Data System.

PS (Servizi associati al programma)	Mostra i nomi delle stazioni conosciute.
PTY (Tipo di programma)	Mostra il tipo di programma trasmesso.
RT (Testo radio)	Mostra i messaggi di testo trasmessi alla stazione.
Enhanced Other Networks (Segnalazione altre reti)	Fornisce informazioni relative ai tipi di programmi trasmessi da stazioni Radio Data System di reti diverse.

Per migliorare le informazioni dei segnali Radio Data System

Mentre si ascolta una stazione FM...

PS Vengono visualizzati i nomi delle stazioni. Se la stazione non trasmette alcun segnale, sul display viene visualizzato "NO PS". PTY Viene visualizzato il tipo di programma trasmesso. Se la stazione non trasmette alcun segnale, sul display viene visualizzato "NO PTY". RT Vengono visualizzati i messaggi di testo inviati alla stazione. Se la stazione non trasmette alcun segnale, sul display viene visualizzato "NO RT".

Ricerca di un programma tramite

Codici PTY

È possibile individuare un tipo di programma particolare dai canali predefiniti (vedere a pagina 8) specificando i codici PTY.

Per cercare un programma tramite i codici PTY

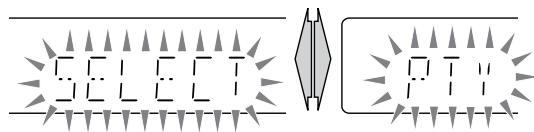

1 Mentre si ascolta una stazione FM...

(Mantenendo premuto...)

2 Selezionare un codice PTY (vedere a pagina 17).

(Mantenendo premuto...)

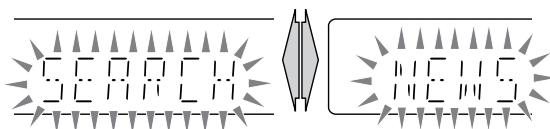

3 Iniziare la ricerca.

(Mantenendo premuto...) Es. È stato selezionato "NEWS"

Il sistema ricerca 30 stazioni FM preimpostate, fermandosi quando trova la stazione richiesta sulla quale si sintonizza.

• Se non viene individuato alcun programma, sul display viene visualizzato "NOT FOUND".
• Per terminare la ricerca in qualsiasi momento, premere PTY SEARCH (tenendo premuto SHIFT).

Per continuare la ricerca se viene trovata una stazione non desiderata

Mentre le indicazioni sul display stanno lampeggiando, premere nuovamente PTY SEARCH (tenendo premuto SHIFT).

Passaggio temporaneo ad un programma di propria scelta in modo automatico

La funzione Enhanced Other Networks (segnalazione altre reti) consente al sistema di passare temporaneamente a una stazione FM predefinita che trasmette un programma di propria scelta (TA, NEWS o INFO).

• Questa funzione viene utilizzata durante l'ascolto di una stazione FM che fornisce i segnali richiesti.

Mentre si ascolta una stazione FM, selezionare il tipo di programma.

TA	Informazioni sul traffico nella zona
NEWS	Notizia
INFO	Programmi informativi, nel senso più ampio del termine

Informazioni sulla funzione Enhanced Other Networks (Segnalazione altre reti):

CASO 1

Se una stazione non sta trasmettendo il programma scelto, il sistema rimane sintonizzato sulla stazione attuale.

Quando inizia a ricevere dalla corrispondente stazione uno dei programmi definiti tra i preferiti, il sistema commuta automaticamente a quella stessa stazione. L'indicatore Enhanced Other Networks inizia a lampeggiare.

Al termine del programma, il sistema ritorna sulla stazione precedentemente sintonizzata, ma la funzione rimane attiva (l'indicatore termina di lampeggiare e rimane acceso).

CASO 2

Se una stazione trasmette il programma scelto

Il sistema si sintonizza automaticamente su tale stazione.

L'indicatore Enhanced Other Networks inizia a lampeggiare.

Al termine del programma, il sistema ritorna sulla stazione precedentemente sintonizzata, ma la funzione rimane attiva (l'indicatore termina di lampeggiare e rimane acceso).

CASO 3

Se la stazione sintonizzata inizia la trasmissione del programma scelto

L'indicatore Enhanced Other Networks inizia a lampeggiare.

Al termine del programma, l'indicatore termina di lampeggiare (la funzione rimane ancora attiva).

Descrizione dei codici PTY

NEWS:	Notiziari.
AFFAIRS:	Programmi di attualità che approfondiscono le notizie del giorno (dibattiti o analisi).
INFO:	Programmi il cui scopo è fornire consigli in senso lato.
SPORT:	Programmi riguardanti tutti gli aspetti del mondo dello sport.
EDUCATE:	Programmi educativi.
DRAMA:	Tutti i radiodrammi e le seriese a punctate.
CULTURE:	Programmi relativi a qualsiasi aspetto della cultura nazionale o regionale, inclusi lingua, teatro, ecc.
SCIENCE:	Programmi relativi alle scienze naturali e alla Tecnologia.
VARIED:	Utilizzato per programmi basati principalmente sui dialoghi, quali quiz, giochi con risposta di esperti alle domande del pubblico e interviste a personalità.
POP M:	Musica commerciale di interesse popolare.
ROCK M:	Musica rock.
EASY M:	Musica contemporanea considerata "musica leggera".
LIGHT M:	Musica strumentale e opere vocali o corali.
CLASSICS:	Concerti di grandi opere orchestrali, sinfonie, musica da camera, ecc.
OTHER M:	Musica che non rientra in nessuna delle altre categorie.
WEATHER:	Programmi meteorologici e previsionsi del tempo.
FINANCE:	servizi e notizie dalleorse valori, di economia, energia, ecc.
CHILDREN:	Programmi destinati ad un pubblico giovane.
SOCIAL:	Programmi relativi a sociologia, storia, geografia, psicologia e società.
RELIGION:	Programmi religiosi.
PHONE IN:	Programmi che prevedono la partecipazione del pubblico, che esprime le sue opinioni per Telefono o in un forum aperto a tutti.
TRAVEL:	Informazioni di viaggio.
LEISURE:	Programmi su attività ricreative.
JAZZ:	Musica jazz.
COUNTRY:	Canzoni che derivano alla tradizione musicale del Sud degli Stati Uniti o che la seguono.
NATION M:	musica popolare contemporanea nazionale o regionale nella lingua di quel paese.
OLDIES:	musica apparentente alla cosiddetta "età dell'oro" della musica pop.
FOLK M:	Musica che ha le sue radici nella cultura musicae di una nazione specifica.
DOCUMENT:	Programmi relativi ad argomenti basati su fatti realmente accaduti, presentati con stile investigativo.
TEST:	Segnale di prova per verificare l'idoneità delle apparecchiature per la ricezione degli annunci di emergenza.
ALARM:	Annunci di emergenza.
NONE:	Nessun tipo di programma, programmnondefinito o dificile da categorizzare in tipi specifici.

• La classificazione dei codici PTY per alcune stazioni FM può differire dall'elenco precedente.

Operazioni particolari con i dischi e file

Telecomando

Scelta della pista audio

Con i file DivX e i dischi DVD Video: Durante la riproduzione di un capitolo/file che contiene il sonoro in varie lingue, potete selezionare quella che desiderate.

Per DVD-VR/SVCD/VCD: Durante la riproduzione di una traccia è possibile selezionare il canale audio da ascoltare.

• Per DVD Video/DVD-VR/SVCD/VCD: Potete anche selezionare il canale audio della traccia con la barra sullo schermo (vedere pagina 24).

Durante la riproduzione di DVD Video...

Es.:

Durante la riproduzione di un file DivX...

Es.:

Durante la riproduzione di DVD-VR o SVCD/VCD...

ST1/ST2/ Per riprodurre segnale stereo ST normale (a 2 canali).

L1/L2/L Per riprodurre il canale audio sinistro.

R1/R2/R Per riprodurre il canale audio destro.

• Un SVCD può avere 4 canali audio. Gli SVCD usano questi 4 canali per registrare due registrazioni a 2 canali (ST1/ST2).

Scelta della lingua dei sottotitoli

Con i file DivX e i dischi DVD Video: Durante la riproduzione di un capitolo/file contenente sottotitoli in differenti lingue, potete selezionare la lingua dei sottotitoli da visualizzare sul televisore.

Per DVD-VR: Durante la riproduzione è possibile visualizzare o rimuovere i sottotitoli.

Per SVCD: Durante la riproduzione, potete selezionare i sottotitoli anche se questi non sono presenti sul disco.

• Per DVD Video/DVD-VR/SVCD: Potete anche selezionare la lingua dei sottotitoli con la barra sullo schermo (vedere pagina 24).

Durante la riproduzione di un file DivX o di un DVD Video...

1

2

Es.:

Durante la riproduzione di un DVD-VR...

Durante la riproduzione di un SVCD...

Scelta dell'angolo di visione

Solo per DVD Video: Durante la riproduzione di un capitolo che contiene più angolazioni, è possibile visualizzare una stessa scena da angolazioni diverse.

• Potete anche selezionare le varie angolazioni con la barra sullo schermo (vedere pagina 24).

Durante la riproduzione...

Es.:

Riproduzione con effetti speciali INFO Riproduzione di immagini ferme

Per visualizzare l'imagine fissa:	Per riprendere la riproduzione normale:
Durante la riproduzione...	Disco Unità USB di memoria di massaDVD/CD USB MEMORY

Riproduzione fotogramma per fotogramma Remote ONLY

1 Durante la riproduzione...

La riproduzione delle immagini ferme ha inizio.

2 Cambiare le immagini ferme visualizzate una alla volta.

Per ripristinare la riproduzione normale è sufficiente premere DVD/CD ▸ o USB MEMORY ▸ a seconda della sorgente attualmente selezionata.

Riproduzione al rallentatore

• Questa funzione viene usata solo per la riproduzione di DVD Video/DVD-VR/SVCD/VCD.

1 Durante la riproduzione...

La riproduzione delle immagini ferme ha inizio.

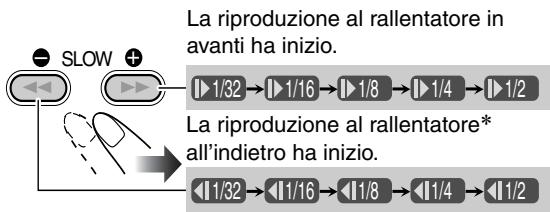

2 Selezionare la velocità del rallentatore.

• Disponibile esclusivamente con i dischi DVD Video.

Per tornare alla riproduzione normale, premere DVD/CD ▶.

Per ripetere le scene più viste (Ripetizione con un solo tocco).

• Questa funzione viene usata solo per la riproduzione di DVD Video/DVD-VR.

Durante la riproduzione...

La posizione di riproduzione si sposta all'indietro di circa 10 secondi prima della posizione corrente (solo all'interno dello stesso titolo).

Zoom

1. Durante la riproduzione...

Durante la riproduzione di dischi DVD Video/DVD-VR/SVCD/VCD o di file MPEG-1/MPEG-2/DivX:

Durante la riproduzione di un file JPEG (funzione non disponibile con la visualizzazione in sequenza):

2. Cambiare la posizione ingrandita.

Per cancellare lo zoom, premere ZOOM ripetutamente (tenendo premuto SHIFT) finché “ZOOM OFF” non appare sul televisore.

Modalità di riproduzione avanzata

Telecomando

Unità principale

Programmazione dell'ordine di riproduzione

—Riproduzione programmata Remote INFO

È possibile impostare l'ordine di esecuzione dei capitoli, delle tracce o dei file (fino a 99) prima di iniziare la riproduzione.

• La riproduzione programmata non è utilizzabile con le unità USB di memoria di massa, con i DVD-VR e con i file JPEG/MPEG-1/MPEG-2/DivX su disco.
• Durante la riproduzione programmata la funzione Resume non opera.

1 Prima di iniziare la riproduzione, attivare la riproduzione programmata.

2 Selezionare i capitoli, le tracce o i file da usare per la riproduzione programmata.

① Con i dischi DVD Video e i file MP3/WMA/WAV: Selezionare un numero di titolo o gruppo. ② Selezionare un numero di capitolo o traccia/file. - Per informazioni sulla selezione dei numeri, fare riferimento alla sezione "Selezione dei numeri" a pagina 8.

3 Ripetere il passo 2 sino al completamento della programmazione.

4 Iniziare la riproduzione.

La riproduzione inizia nell'ordine di programmazione.

Per saltare:	Per la puna:	Per interrompere:
GROUP/TITLE SKIP	Per abbandonare l'operazione, premere DVD/CD

Per visualizzare i contenuti programmati

Prima di iniziare la riproduzione...

• Per controllare il contenuto del programma, utilizzare i tasti o

Per modificare il programma

Prima di iniziare la riproduzione...

Per cancellare l'ultimo punto:

Per uscire dalla riproduzione programmata

Prima di avviare la riproduzione...

Riproduzione in modalità casuale

—Riproduzione casuale Remote ONLY

È possibile riprodurre capitoli o tracce in ordine casuale. - La riproduzione casuale non è utilizzabile con le unità USB di memoria di massa, con i dischi DVD-VR e con i file JPEG/MPEG-1/MPEG-2/DivX su disco.

1 Prima di avviare la riproduzione, attivare la riproduzione casuale.

2 Iniziare la riproduzione.

Viene avviata la riproduzione in ordine casuale. La riproduzione casuale termina quando l'intero disco è stato riprodotto.

Per saltare un capitolo/traccia:	Per la puna:	Per interrompere:
	Per abbandonare l'operazione, premere DVD/CD ▲.

Per uscire dalla riproduzione casuale

Prima di avviare la riproduzione...

Riproduzione ripetuta Remote INFO ONLY

• Con i dischi DVD Video/DVD-VR/SVCD/VCD: È anche possibile selezionare la modalità di riproduzione ripetuta tramite la barra sullo schermo (vedere le pagine 25 e 26).

È possibile ripetere la riproduzione.

Per DVD Video:

Durante la riproduzione...

Per CD/SVCD/VCD:

Durante la riproduzione (senza PBC per SVCD/VCD) o prima della riproduzione...

• Vedere la pagina seguente.

Per DVD-VR:

Durante l'esecuzione di un programma originale...

Durante l'esecuzione di un elenco di riproduzione...

Per file MPEG-1/MPEG-2/DivX/MP3/WMA/WAV:

Durante l'esecuzione o prima dell'avvio della riproduzione...

- Con i file JPEG durante la visualizzazione in sequenza:

Durante l'esecuzione o prima dell'avvio della riproduzione...

REP CHAP* Fa ripetere il capitolo attuale.

REP TTL Fa ripetere il titolo attuale.

REP TRK* Ripete la traccia o il file attualmente selezionato.

REP GRP Fa ripetere il gruppo attuale.

REP PG Ripete il programma attuale.

REP PL Ripete l'elenco di riproduzione attuale.

REP ALL Ripete tutti i contenuti o tutte le tracce o i file programmati.

• Durante la riproduzione programmata e quella casuale, in luogo di queste indicazioni appare "REP STEP" e la modalità di ripetizione cambia per tutti i dischi nel segmento modo.

Ripetizione A-B

Potete ripetere la riproduzione di una porzione desiderata specificandone l'inizio (punto A) e la fine (punto B).

• La ripetizione A-B non può essere usata per file MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/DivX e per alcuni DVD.

1 Durante la riproduzione (senza PBC per SVCD/VCD), selezionare il punto di inizio (A).

(Mantenendo premuto...)

L'indicatore inizia a lampeggiare sul display. Se Anything è acceso,

A- appare sul televisore.

2 Selezionare il punto di fine (B).

(Mantenendo premuto...)

L'indicatore smette di lampeggiare. A-B appare sullo schermo. Potete ricercare il punto di fine usando il tasto.

Per cancellare la ripetizione A-B, premere nuovamente REPEAT A-B tenendo premuto SHIFT.

• La ripetizione A-B viene annullata anche quando si ferma la riproduzione o si seleziona un capitolo o una traccia.

Blocco dell'espulsione disco

È possibile bloccare il cassetto del disco affinché il disco non possa essere espulso.

• Ciò è possibile solamente quando il sistema è in standby.

Mentre il cassetto del disco è chiuso...

(Mantenendo premuto...)

Per annullare il blocco, ripetere la stessa procedura.

Sul display verrà visualizzata la dicitura "UNLOCKED".

Comandi sullo schermo

Telecomando

Uso della barra sullo schermo Remote INFO

Usando la barra sullo schermo è possibile controllare le informazioni sulla sorgente (disco o unità USB di memoria di massa) e lo stato della riproduzione (funzione non disponibile con i file MP3/WMA/WAV/JPEG). Durante la riproduzione dei dischi DVD Video/DVD-VR/SVCD/VCD/CD sono altresì disponibili alcune funzioni.

Informazioni della barra sullo schermo

DVD Video

DVD-VR SVCD

VCD CD

File MPEG-1/MPEG-2/DivX su disco File MPEG-1/MPEG-2/DivX contenuti nell'unità USB di memoria di massa

Tipo di disco o di sorgente 2 Informazioni di riproduzione

Dolby D

Formato audio

3/2.1 ch, 2/0.0 ch

Numero canale

PROGRAM,

Modalità di riproduzione

RANDOM

attualmente selezionata

Titolo attuale

Capitolo attuale

Traccia attuale

Programma attuale

Attuale lista di riproduzione

Indicazioni di tempo

3 Modalità di uso

Riproduzione

Ricerca in avanti/all'indietro

Rallentatore in avanti/all'indietro

Pausa

Arresto

4 Icone di funzione (del menu a comparsa)

Da selezionare per cambiare

l'indicazione del tempo.

Da selezionare per ottenere la ripetizione della riproduzione.

Da selezionare per ottenere la ricerca a tempo.

Da selezionare per ottenere la ricerca di capitoli.

Da selezionare per cambiare la lingua o canale audio. (vedere anche pagina 18).

Da selezionare per cambiare la lingua dei sottotitoli. (vedere anche pagina 19).

Da selezionare per cambiare l'angolazione di visione. (vedere anche pagina 19).

Uso della barra sullo schermo

Es.: Per selezionare i sottotitoli (francesi) di un DVD Video

Mentre "DVD/CD" è scelto come sorgente di segnale...

1 Visualizzare completamente la barra sullo schermo.

• Questo non compare con i file MPEG-1/MPEG-2/DivX.

2 Selezionare (evidenziare) la voce desiderata.

3 Far comparire la finestra a comparsa.

ENTER/SET

4 Selezionare nella finestra a comparsa l'opzione desiderata.

TVCH

TITLE 2 CHAP 3 TOTAL 1:01:58 FRENCH

5 Terminate l'impostazione.

ENTER/SET

La finestra a comparsa scompare.

Per rimuovere la barra dallo schermo

ON SCREEN

Per cancellare le informazioni sul tempo

Potete cambiare le informazioni sul tempo della barra sullo schermo e sul display dell'unità principale.

1 Visualizzare completamente la barra sullo schermo durante la riproduzione.

2 Controllare che TIME sia scelto (evidenziato).

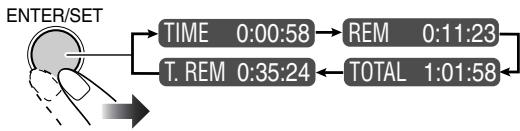

3 Cambiare l'indicazione del tempo.

TIME	Durata di riproduzione trascorsa per il capitolo o la traccia attualmente selezionata (funzione non disponibile con i dischi DVD-VR).

REM	Durata di riproduzione residua per il capitolo o la traccia attualmente selezionata (funzione non disponibile con i dischi DVD-VR).

TOTAL Tempo trascorso complessivo.

T. REM

Durata di riproduzione residua per il titolo (DVD Video), il programma (DVD VR) o il disco (SVCD/VCD).

Per rimuovere la barra dallo schermo

ON SCREEN

Riproduzione ripetuta

• Vedere altra pagina 22.

1 Durante la riproduzione (senza PBC per SVCD/VCD), visualizzare completamente la barra sullo schermo.

• La modalità di ripetizione è anche selezionabile prima di avviare la riproduzione (ad eccezione dei dischi DVD Video e DVD-VR).

2 selezionare OFF.

3 Far comparire la finestra a comparsa.

4 selezionare la modalità di ripetizione desiderata.

A-B	Ripete una porzione desiderata di un disco (vedere除去).
TITLE*	Fa ripetere il titolo attuale.
ALL	Ripete la riproduzione del disco (ad eccezione dei dischi DVD) o delle tracce programmate.
CHAPTER**	Fa ripetere il capitolo attuale.
TRACK**	Fa ripetere la traccia attuale.
OFF	Cancellazione della riproduzione ripetuta.

• Durante la riproduzione dei dischi DVD-VR appare "PG", quando durante la riproduzione degli elenchi di riproduzione appare "PL". ** Durante la riproduzione programmata e casuale appare l'indicazione "STEP".

5 Terminare l'impostazione.

ENTER/SET

Ripetizione A-B

• Vedere altra pagina 23.

1 Visualizzare completamente la barra sullo schermo durante la riproduzione. 2 selezionare OFF. 3 Far comparire la finestra a comparsa.

4 selezionare "A-B".

5 selezionare il punto d'inizio (A).

ENTER/SET

6 selezionare il punto di fine (B).

ENTER/SET

La ripetizione della riproduzione della porzione A-B ha inizio. La porzione selezionata viene riprodotta ripetutamente.

• Prima di premere ENTER/SET, potete cercare il punto di fine usando il tasto.

Per annullare la ripetizione A-B, ripetere i punti da 1 a 3, quando selezionate "OFF" al punto 4.

Ricerca a tempo

Potete portarvi in un punto particolare specificando il tempo di riproduzione trascorso dall'inizio della traccia.

• Questa funzione non è disponibile durante la riproduzione programmata o casuale.

1 Durante la riproduzione (senza PBC per SVCD/VCD), visualizzare la barra sullo schermo.

• La ricerca a tempo è selezionabile prima di iniziare la riproduzione e (non è utilizzabile con i dischi DVD Video/DVD-VR).

2 selezionare

3 Far comparire la finestra a comparsa.

4 Impostare il tempo.

Potete specificare il tempo in ore/minuti/secondi.

DIMMER

1

2DPHPRS

4

ZOOM

7

SLEEP

2

CVOICE

5

ANGLE

（8）

CANCE

Esempi:

Per portarsi in un punto ad 1 (ora) dall'inizio: 02 (minuti): 00 (secondi), premere 1, 0, 2, 0, quindi 0.

Per portarsi in un punto a 54 (minuti) dall'inizio: 00 (secondi), premere 0, 5, 4, 0, quindi 0.

• È sempre necessario inserire l'ora (anche quando è “0”), mentre non è necessario inserire gli zero finali (le ultime due cifre degli esempi qui sopra riportati).
• Per correggere un errore di digitazione, premere il tasto del cursore < e cancellare quanto scritto.

5 Confermare l'inserimento.

ENTER/SET

Il sistema inizia la produzione del disco dal punto nel tempo scelto.

Ricerca di capitoli

Per DVD Video/DVD-VR: È possibile ricercare il numero del capitolo da riprodurre.

• Questa funzione non è disponibile durante la riproduzione programmata o casuale.

1 Visualizzare completamente la barra sullo schermo durante la riproduzione. 2 Selezionare CHAP. 3 Far comparire la finestra a comparsa.

4 Impostare il numero di capitolo desiderato.

DIMMER

SLEEP

A.STANDBY

（1）

（2）

（3）

2D.PUD.C

VOICE

OCC/TMED

3. VOLUME

CONVLET

（4）

（5）

（6）

CAN MODE:

ZOOM

ANGLE

CAN MODE:

7

（8）

（9）

CANCE

（

（0）

Esempi:

Per selezionare il capitolo numero 5, premere 5.

Per selezionare il capitolo numero 10, premere 1 e quindi 0.

Per selezionare il capitolo numero 15, premere 1 e quindi 5.

Per selezionare il capitolo numero 30, premere 3 e quindi 0.

• Per correggere un errore di digitazione, premere i tasti numerici sino a che il numero desiderato appare nella finestra a comparsa.

5 Confermare l'inserimento.

ENTER/SET

Il sistema inizia a riprodurre un capitolo selezionato.

Operazioni con la schermata di controllo

Con i dischi DVD-VR e i file MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/DivX dallo schermo di controllo è possibile effettuare la ricerca degli elementi desiderati ed avviare la riproduzione.

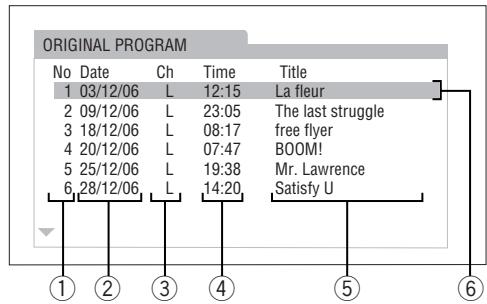

Schermata di controllo per i dischi DVD-VR

La schermata di controllo compare in sovrimpressione sullo schermo del televisore quando viene visualizzato il programma originale (PG) o l'elenco di riproduzione (PL).

Per selezionare il tipo di riproduzione

Per visualizzare il programma originale:

Per visualizzare l'elenco di riproduzione:

Per rimuovere l'elenco è sufficiente premere nuovamente il tasto.

Es.: Quando viene selezionato il programma originale.

Es.: Quando viene selezionato l'elenco di riproduzione (PL).

① Numero di elenco ② Data di registrazione o di creazione ③ Canali di registrazione ④ Tempo di registrazione ⑤ Titolo ⑥ Barra di evidenziazione (sezione corrente) ⑦ Capitoli inclusi ⑧ Tempo di riproduzione

Per selezionare una voce dall'elenco ed avviare la riproduzione

• Se si sposta la barra evidenziata durante la riproduzione, la sua scelta viene riprodotta automaticamente.

Schemata di controllo per file MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/DivX

Lo schermo di controllo appare automaticamente sullo schermo del televisore non appena il sistema rileva nel disco inserito, oppure nell'unità USB di memoria di massa collegata, la presenza di file MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/DivX.

• Con le immagini fisse e dinamiche appare a riproduzione ferma.

Es.: Durante la riproduzione dei file MP3 su disco.

① Sorgente attuale FILE: La sorgente attualmente selezionata è "DVD/CD". USB: La sorgente attualmente selezionata è "USB MEM". ② Numero gruppo attuale/numero gruppi in totale ③ Gruppo attuale ④ Lista dei gruppi ⑤ Informazioni sul file (solo quelli di tipo MP3/WMA/WAV) ⑥ File attuale ⑦ Impostazione della riproduzione casuale o programmata (non disponibile con i file contenuti nell'unità USB di memoria di massa) ⑧ Impostazione della riproduzione ripetuta ⑨ Durata di riproduzione trascorsa per il file attualmente selezionato (non disponibile con i file JPEG) ⑩ Icona modalità operativa ⑪ Numero del file attuale/Numero totale dei file nel gruppo attuale (Numero totale dei file del disco caricato o dell'unità USB di memoria di massa) ⑫ Barra di evidenziazione (selezione corrente) ⑬ Lista file - Se il disco o l'unità USB di memoria di massa contiene file riproducibili di diverso tipo (audio, immagini fisse o immagini dinamiche) è necessario selezionare quello d'interesse (si prega di vedere l'opzione "FILE TYPE" del menu "PICTURE" a pagina 31).

Per spostare la barra evidenziata fra la lista dei gruppi e quella dei file

Porta la barra nella lista dei file.

Porta la barra nella lista dei gruppi.

Per selezionare una voce in elenco

Trascinare sulla voce desiderata la barra evidenziata.

• Se si sposta la barra evidenziata durante la riproduzione di file MP3/WMA/WAV, la traccia scelta viene riprodotta automaticamente.

Per dare inizio alla riproduzione

Per file JPEG:
ENTER/SET	Il file selezionato (imagine fissa) rimane visualizzato sino alla selezione di un altro file.
Disco DVD/CD Unità USB di memoria di massa USB MEMORY	Premere uno dei tasti in funzione della sorgente attualmente in uso. La riproduzione a slide-show ha inizio. Ciacuno file (immagineferma) appeare per 3 secondicirca, quando viene sostituito. • Per far terminare lo slide-showe visualizzare l'immagineferma attuale in modo continuo, premere II.
Per altri file:
ENTER/SET	La riproduzione inizia con la traccia scelta. • Si può iniziare la riproduzioneanche premendo DVD/CD o USB MEMORY ▲.

• Lo schermo di controllo scompare non appena si riproduce un'immagine. Per richiamarlo nuovamente è necessario premere TOP MENU/PG o MENU/PL.

Operazioni con il timer giornaliero

Impostazione del timer giornaliero

Utilizzando il timer giornaliero, è possibile svegliarsi ascoltando la musica preferita.

È possibile memorizzare sino a tre timer giornalieri; tuttavia è possibile attivarne solamente uno alla volta.

• Per uscire dalla modalità d'impostazione dei timer è sufficiente premere CLOCK/TIMER dopo aver premuto SHIFT.
• Per correggere un errore di impostazione, premere CANCEL (tenendo premuto SHIFT). Sarà così possibile tornare al punto precedente.

Impostazioni iniziali del timer giornaliero al momento della spedizione:

DAILY 1: ON Time (6:00)/OFF Time (8:00)/Sorgente (TUNER FM 1)/Livello del volume (- -) DAILY 2: ON Time (7:00)/OFF Time (9:00)/Sorgente (TUNER FM 1)/Livello del volume (- -) DAILY 3: ON Time (10:00)/OFF Time (12:00)/Sorgente (TUNER FM 1)/Livello del volume (- -)

1 Selezionare la modalità desiderata d'impostazione del timer—DAILY 1 ON time, DAILY 2 ON time o DAILY 3 ON time.

Es. quando viene selezionata la modalità di impostazione Daily Timer 1

• Se l'ora esatta non è stata regolata, premendo CLOCK/TIMER (tenendo premuto SHIFT) si porta il sistema in modalità di regolazione dell'orologio (vedere pagina 15).

2 Regolare il timer secondo necessità.

Ripetere la stessa procedura d'impostazione sino al completamento.

① Impostare l'ora e i minuti per l'ora di attivazione. ② Impostare l'ora e i minuti per l'ora di disattivazione. ③ Selezionare la sorgente di riproduzione—"TUNER FM", "TUNER AM", "DISC", "LINE", "USB MEM" o "TV SOUND".

(4) Per "TUNER FM" e "TUNER AM": selezionare un canale preimpostato.

Per "DISC": selezionare un numero di titolo/gruppo, quando il numero di capitolo/traccia/file. Per "USB MEM": selezionare il numero del gruppo e quando quello della traccia o del file.

⑤ Selezionare il livello del volume.

• È possibile regolare il livello del volume (da "1" a "40" e "VOL--").

Se si seleziona "VOL - -" il volume si regola allo stesso livello impostato all'atto dell'ultimo spegnimento del sistema.

Una volta completate le impostazioni, le informazioni per l'impostazione del timer appaiono in sequenza.

3 Spegnere l'unità (in attesa) se il timer è stato impostato con il sistema acceso.

Informazioni sul funzionamento del timer giornaliero

Una volta impostato il timer giornaliero, l'indicatore del timer ( ) e l'indicatore del numero del timer (1/2/3) si accendono sul display. Il timer giornaliero si attiva alla stessa ora tutti i giorni finché viene disattivato manualmente (vedere la colonna successiva) o viene attivato un altro timer.

Al momento dell'attivazione

Il sistema si accende, si sintonizza sulla stazione selezionata oppure inizia a riprodurre la sorgente specificata, e quindi aumenta gradualmente il volume sino a raggiungere, dopo circa 30 secondi, il livello preimpostato.

• Quando un timer giornaliero è attivo sul display lampeggia l'indicatore ( ⊙ ).

Al momento della disattivazione

Il sistema ferma la riproduzione e si spegne (in standby) automaticamente.

• L'impostazione del timer rimane memorizzata fino a quando viene modificata.

Attivazione o disattivazione del timer giornaliero

Poiché il timer giornaliero viene attivato alla stessa ora ogni giorno, potrebbe essere necessario cancellarlo per alcuni giorni particolari.

Per disattivare il timer giornaliero

1 Selezionare il timer (DAILY 1, DAILY 2 o DAILY 3) da cancellare.

2 Spegnere il timer selezionato.

Per attivare il timer giornaliero

1 Selezionare il timer (DAILY 1, DAILY 2 o DAILY 3) da attivare.

2 Attivare il timer scelto.

3 Attendere fino a che l'indicazione si spegne.

Telecomando

Impostazioni iniziali

Le impostazioni del sistema sono modificabili.

• Il menu di avviamento è disponibile esclusivamente quando la sorgente selezionata è "DVD/CD" oppure "USB MEM".

1 Premere SET UP quando non è in corso la riproduzione.

2 Premere > (o < ) per selezionare il menu. 3 Premere (o A) per spostarsi e selezionare la voce. 4 Premere ENTER/SET. 5 Premere (o A) per selezionare le opzioni, poi premere ENTER/SET.

Per cancellare una visualizzazione delle preferenze

Premere SET UP.

Menu LANGUAGE

Regolazione	Indice
MENU LANGUAGE	Con i file DivX e i dischi DVD Video è possibile selezionare la lingua iniziale del menu. (Vedere a pagina 37.)
AUDIO LANGUAGE	Con i file DivX e i dischi DVD Video è possibile selezionare la lingua audio iniziale. (Vedere a pagina 37.)
SUBTITLE	Con i file DivX e i dischi DVD Video è possibile selezionare la lingua iniziale dei sottotitoli. (Vedere a pagina 37.)
ON SCREEN LANGUAGE	È possibile selezionare la lingua dello schermo tra “ENGLISH”, “FRENCH”, “GERMAN”, “CZECH”, “SLOVAK”, “POLISH” o “HUNGARIAN”.

Menu PICTURE

Regolazione	Indice
MONITOR TYPE16:94:3 LB4:3 PS	Quando si riproducono le immagini registrate in formato cinematografico (wide-screen) diviene possibile selezionare il tipo di monitor corrispondente al proprio tevisore.16:9 NORMAL (Schemo in formato cinematografico, o wide-screen): Da selezionare quando il rapporto d'aspetto dello schermo tevisivo è fisso a 16:9.16:9 AUTO (Schemo in formato cinematografico, o wide-screen): Da selezionare quando lo schermo del tevisore è in formato cinematografico ordinario.4:3 LB (Letter box conversion): Per un tevisore convenzionale (4:3). Visualità un'imagine per schermo cinematografico adattandola alla larghezza dello schermo del tevisore mantenendo le stesse proporzioni.4:3 PS (Pan Scan conversion): Per un tevisore convenzionale (4:3). L'imagine viene ingrandita per riempire lo schermo verticalmente, nelle i lati sinistro e destro dell'imagine vengono tagliati.
PICTURE SOURCE	Selezionando il tipo della sorgente video è possible ottenere una qualità d'imagine ottimale.AUTO: Modalità normalmente selezionata. Ilsystema riconosce il tipo d'imagine (sorgente video o film) in base alle informazioni fornite dalle imagini attualmente riprodotte.FILM: Con le sorgenti d'immagini cinematografiche.VIDEO: Con le sorgenti d'immagini video.
SCREEN SAVER	È possibile impostare la funzione di screen saver (ON o OFF). Se non si esgue alcuna operazione entro circa 5 minuti lo schermo del tevisore si oscura.
FILE TYPE	È possibile selezionare il tipo di file da riproduire.AUDIO: Per riproduire i file MP3/WMA/WAV.STILL PICTURE: Per riproduire file JPEG.VIDEO: Per riproduire i file MPEG-1/MPEG-2/DivX.

Menu AUDIO

Regolazione	Indice
DIGITAL AUDIO OUTPUT	Impostare correttamente Questa voce quando si utilizza il terminale OPTICAL DIGITAL OUT nella parte posteriore.PCM ONLY: In caso di collegamento di un appeareccchio audio compatibile esclusivamente con i segnali PCM lineari.DOLBY DIGITAL/PCM: Per collegarsi ad un decodificatore Dolby Digital o amplificatore dotato di decodificatore Dolby Digital STREAM/PCM: Per collegarsi ad un decodificatore DTS o a un amplificatore con decodificatore DTS incorporato.
DOWN MIX	Questa impostazione è efficace per l'uscita audio digitale se “DIGITAL AUDIO OUTPUT” è impostato su “PCM ONLY”.DOLBY SURROUND: Selezionare questa voce quando viene effettuato il collegamento a un decoder surround.STEREO: Selezionare questa impostazione quando viene effettuato il collegamento a un ricevitore stereo, riproduuttore MD, ecc.
D. RANGE COMPRESSION	Durante la coproduzione di software Dolby Digital software l'audio è potenteanche a basso volume.AUTO: Per eseguire una coproduzione dal sono potente e caratterizzato dall'intera gamma dinamica.ON: Da selezionare qualora si desideri applicare totalmente l'effetto di compressione in modo da renderere il sono nitidoanche a basso volume (funzione utile soprattutto nelle ore notturne).

Menu OTHERS

Regolazione	Indice
RESUME	È possibile selezionale Resume. ON: Ilsystema riprende la riproduzione dal punto in cui è stata interrotta. OFF: La riproduzione viene disattivata.
ON SCREEN GUIDE	Attiva (ON) o disattiva (OFF) la guida su schermo.
DivX REGISTRATION	Ilsystema dispone di un proprio codice di registrazione. Se necessario, è possible confirmararlo. Una volta riprodotto un file DivX in cui è registrato il codice di registrazione, il codice di registrazione delsystema viene sovrascritto per la protezione dei diritti d'autore.

Ulteriori informazioni su questo sistema

Collegamenti (vedere le pagine da 3 a 5)

• Accertarsi che i conduttori dell'antenna non tocchino altri terminali, i cavi di collegamento o il cavo di alimentazione. Tenere le antenne lontano dalle parti metalliche del sistema, dai cavi di collegamento e dal cavo di alimentazione. In caso contrario la capacità di ricezione ne potrebbe soffrire.
• Usare solo diffusori con l'impedenza indicata dai terminali dei diffusori sul retro del sistema.
• I diffusori sono schermati accuratamente per evitare le distorsioni del colore sul televisore. Tuttavia, se installati in modo scorretto, possono causare disturbi. I diffusori vanno quindi installati con la dovuta cura.
• Quando si installano i diffusori vicino a un televisore, prima di cominciare l'installazione spegnere l'interruttore principale del televisore o scollegare il cavo di alimentazione. Attendere quindi almeno 30 minuti prima di accendere il televisore.
• Alcuni apparecchi TV potrebbero tuttavia continuare a subire questa influenza anche in seguito all'esecuzione della procedura illustrata. In tal caso, allontanarli dal televisore.

Operazioni giornaliere—Riproduzione (vedere le pagine da 7 a 11)

Ascolto della radio:

• Se viene memorizzata una stazione in un numero predefinito già occupato, la stazione memorizzata in precedenza verrà cancellata.
• Se viene scollegato il cavo di alimentazione oppure se manca la corrente, le stazioni predefinite verranno cancellate in pochi giorni. In tal caso sarà necessario memorizzare nuovamente le stazioni.

Riproduzione di un disco/unità USB di memoria di massa:

• La commutazione della sorgente tra "DVD/CD" e "USB MEM" potrebbe richiedere qualche istante prima dell'effettiva attivazione.
• Mentre il sistema sta leggendo un disco, il passaggio alla sorgente "USB MEM" potrebbe non avvenire correttamente. In tal caso si suggerisce di premere e di selezionare nuovamente "USB MEM".
• Con alcuni dischi, le operazioni effettive possono differire da quelle spiegate nel manuale a causa di caratteristiche della programmazione fatta e della struttura interna del disco. Tali differenze non sono dovute a guasti.
• Il sistema è in grado di riconoscere sino a 150 tracce (file) per gruppo e sino a 99 gruppi per disco o unità USB di memoria di massa. Il numero totale di tracce (file) che esso può rilevare è 4000.
• Se una cartella contiene file non riproducibili, anch'essi vengono inclusi nel conteggio del numero totale di file.
• I file riproducibili che non appartengono tuttavia ad alcun gruppo vengono trattati come appartenenti al Gruppo 1.
• Per la riproduzione dei file contenuti nell'unità USB di memoria di massa...
• Prima di collegare l'unità USB di memoria di massa si raccomanda di consultarne il manuale. Non collegare al sistema più di una unità USB di memoria di massa alla volta. Non fare uso di centraline hub USB. Non tutte le unità USB di memoria di massa possono essere caricate attraverso il terminale USB MEMORY.
• Non scollegare l'unità USB di memoria di massa durante la riproduzione dei file. In caso contrario si potrebbero verificare malfunzionamenti nel sistema o nell'unità stessa. JVC non accetta alcuna responsabilità per l'eventuale perdita di dati che potrebbe verificarsi nell'unità USB di memoria di massa durante l'utilizzo del sistema.
• Questo sistema è compatibile con lo standard di comunicazione USB 2.0 Full Speed.
• Con le unità USB di memoria di massa è possibile la riproduzione dei seguenti tipi di file (velocità massima di trasferimento: 2 Mbps): - Musica: MP3, WMA, WAV - Immagini: JPEG - Film: MPEG-1, MPEG-2, DivX (con velocità massima di frame di 30 fps con scansione progressiva)
• Questo sistema potrebbe non riprodurre determinati file anche qualora si trovino in un formato tra quelli elencati sopra.
• Non è possibile riprodurre i file di grandezza superiore a 2 Gigabyte.
• Durante la riproduzione di file caratterizzati da un'elevata velocità di trasferimento si potrebbe verificare la perdita di frame o di tratti dell'audio.
• Questo sistema non è in grado di riconoscere le unità USB di memoria di massa non alimentate con tensione a 5 V e corrente non superiore a 500 mA.
• Questo sistema non è in grado di riprodurre alcune unità USB di memoria di massa e non è inoltre compatibile con la funzione DRM (Digital Rights Management). - L'avvio di un lettore audio digitale da oltre 1 Gigabyte richiede del tempo. Per la riproduzione di DVD-VR...
• Questo sistema è in grado di leggere esclusivamente i dischi registrati nel formato UDF-Bridge.
• Per informazioni sul formato DVD-VR e sull'elenco di riproduzione, fare riferimento al manuale del dispositivo di registrazione.
• Per la riproduzione di file MP3/WMA/WAV...
• I dischi MP3/WMA/WAV richiedono un tempo di lettura più lungo rispetto ai comuni CD. (Esso dipende dalla complessità della configurazione dei file e dei gruppi.)
• Alcuni file MP3/WMA/WAV di cui non è possibile la riproduzione verranno ignorati. Ciò è dovuto al loro processo di registrazione e alle condizioni di registrazione.
• Questo sistema è in grado di leggere esclusivamente i dischi registrati secondo lo standard ISO 9660 Livello 1 o Livello 2.
• Questo sistema consente la riproduzione di file MP3/WMA/WAV con estensione .mp3, .wma o .wav (sia maiuscola che minuscola).
• Si suggerisce di creare i file MP3/WMA/WAV rispetto alle seguenti condizioni:
• Per i file MP3/WMA: alla frequenza di campionamento di 44,1 kHz e alla velocità di trasferimento di 128 kbps. Il sistema non consente la riproduzione di file con un bitrate inferiore a 64 kbps.
• Per i file WAV: alla frequenza di campionamento di 44,1 kHz e alla velocità di quantizzazione di 16 bit PCM lineari.
• Per la riproduzione di file JPEG...
• Si raccomanda di memorizzare file con una risoluzione da 640 × 480 pixel. (Se un file è stato memorizzato ad una risoluzione superiore a 640 × 480, la sua visualizzazione richiede molto tempo.)
• Questo sistema può riprodurre solo file JPEG baseline. I file JPEG a scansione progressiva o JPEG a compressione senza perdita di informazione* non possono venire visualizzati.
• Formato JPEG baseline: usato per fotocamere digitali, il Web, ecc.

Formato JPEG a scansione progressiva: usato per il Web. Formato JPEG Lossless: un tipo vecchio ormai raro.

• Questo sistema consente la riproduzione di file JPEG con estensione .jpg o .jpeg (sia maiuscola che minuscola).
• Questo sistema potrebbe non essere in grado di riprodurre correttamente i file JPEG registrati da un apparecchio che non sia una fotocamera digitale.

Per la riproduzione dei file MPEG-1/MPEG-2...

• Questo sistema consente la riproduzione di file MPEG-1/MPEG-2 con estensione .mpg o .mpeg (sia maiuscola che minuscola).
• Il formato di stream deve essere conforme a quello del sistema MPEG o del programma.
• Per ottenere la massima risoluzione possibile si raccomandano 720 x 576 pixel (25 fps) / 720 x 480 pixel (30 fps).
• Il sistema è altresì compatibile con le risoluzioni di 352 x 576 / 480 x 576 / 352 x 288 pixel (25 fps) e 352 x 480 / 480 x 480 / 352 x 240 pixel (30 fps).
• Il formato del file deve essere MP@ML (Main Profile at Main Level) / SP@ML (Simple Profile at Main Level) / MP@LL (Main Profile at Low Level).

Gli stream audio devono essere conformi al formato MPEG1 Audio Layer-2 o MPEG2 Audio Layer-2.

Per la riproduzione di DivX...

• Questo sistema è in grado di leggere esclusivamente i dischi registrati nel formato UDF-Bridge. Il formato "Multi-border" non è supportato.
• Il sistema è compatibile con tutte le versioni video DivX® (compresso DivX® 6).
• Il sistema supporta file DivX con risoluzione a 720 x 480 pixel o inferiore (30 fps) e 720 x 576 pixel o inferiore (25 fps).
• Il flusso audio deve essere conforme a Dolby Digital, MPEG1 Audio Layer-2 o MPEG Audio Layer-3 (MP3).
• Questo sistema consente la riproduzione di file DivX con estensione <.divx>, <.div>, <.avi> (sia maiuscola che minuscola).
• Il sistema non supporta GMC (Global Motion Compression).
• È possibile che i file codificati in modalità di scansione interlacciata non vengano eseguiti in modo corretto.

Riproduzione con un lettore audio digitale:

• Se la funzione QP Link non opera a causa dell'eccessiva debolezza del segnale audio in ingresso alla presa LINE IN, la funzione Standby automatico potrebbe determinare lo spegnimento del sistema anche se il suono in uscita dai diffusori è udibile.

In tal caso è necessario elevare il volume del componente affinché il sistema sia in grado di rilevare correttamente il segnale audio.

• La commutazione da "LINE" ad una diversa sorgente quando è attiva la funzione QP Link determina la disattivazione temporanea di quest'ultima. Per riattivare la funzione QP Link è necessario:
• Premendo due volte il tasto QP LINK del telecomando.
• Scollegare e quando ricollegare il componente collegato alla presa LINE IN.
• Se si spegne il sistema premendo il tasto Θ/1 (standby/accensione), oppure è il timer preimpostato a spegnerlo mentre la funzione QP Link è attiva, questa verrà disattivata dal sistema stesso. La riattivazione della funzione QP Link avviene:
• Quando il segnale audio in ingresso alla presa LINE IN si arresta oppure è eccessivamente debole per circa 30 secondi dallo spegnimento del sistema.
• Quando si riaccende il sistema.
• La funzione QP Link potrebbe attivarsi anche semplicemente collegando o scollegando il componente alla presa LINE IN. Non si tratta tuttavia di un malfunzionamento.
• La funzione QP Link non opera quando il display è spento (vedere a pagina 7).

Operazioni giornaliere—Regolazioni audio e generali (vedere le pagine da 12 a 15)

Regolazione del suono:

• Questa funzione influisce anche sul suono in uscita dalle cuffie.

Cambiamento del modo di scansione:

• Non è possibile modificare la modalità di scansione progressiva nei seguenti casi:
• Quando il proprio televisore non supporta il segnale video a scansione progressiva.
• Quando non si è collegato il televisore al sistema con un cavo componente video.

Impostazione dell'orologio:

• I numeri "0:00" lampeggeranno sul display finché l'impostazione dell'orologio verrà terminata. L'orologio può perdere o guadagnare 1 o 2 minuti al mese. Se ciò accade, regolare nuovamente l'orologio.

Operazioni avanzate con la radio (vedere le pagine da 16 a 17)

• Per ulteriori informazioni sul Radio Data System, visitare il sito Web all'indirizzo «http://www.rds.org.uk».
• Se il sistema richiede tempo per visualizzare le informazioni Radio Data System, ovvero i segnali PS, PTY e RT, durante la ricerca viene visualizzato "WAIT PS", "WAIT PTY" o "WAIT RT".

Operazioni particolari con i dischi e i file (vedere le pagine da 18 a 20)

Scelta della pista audio:

Riproduzione con effetti speciali:

• Alcuni dischi e file non permettono il cambio della lingua audio durante la riproduzione.
• Durante la riproduzione al rallentatore, l'audio non viene riprodotto.
• Quando viene ingrandita, l'immagine può sgranarsi.

Modalità di riproduzione avanzata (vedere le pagine da 21 a 23)

Programmazione dell'ordine di riproduzione—Riproduzione programmata:

• Durante i punti di programmazione...

L'immissione verrà ignorata se è stato programmato il numero di una voce inesistente (per esempio, è stata selezionata la traccia 14 su un disco che contiene solo 12 tracce).

Riproduzione ripetuta:

• La riproduzione ripetuta A-B è disponibile esclusivamente all'interno per lo stesso titolo, programma o traccia.

Comandi sullo schermo (vedere le pagine da 24 a 28)

Uso della barra sullo schermo:

• Per DVD-VR, viene visualizzato "PG" o "PL" anziché "TITLE" nella barra sullo schermo.

Operazioni con il timer giornaliero (vedere le pagine da 29 e 30)

Impostazione del timer giornaliero:

• Se non si specifica la stazione preferita o il numero di traccia correttamente durante l'impostazione del timer, all'attivazione del timer viene riprodotta la stazione o traccia al momento scelta.
• Se viene scollegato il cavo di alimentazione o nel caso in cui manchi la corrente, l'impostazione del timer verrà annullata. Sarà necessario impostare nuovamente prima l'orologio, quando il timer.
• Se si è scelto un DVD Video come sorgente di segnale, il timer giornaliero non funziona correttamente.
• Se il timer di autospegnimento viene impostato dopo che è stata avviata la riproduzione della sorgente selezionata tramite il timer giornaliero, l'impostazione del timer giornaliero viene cancellata.

Operazioni con i menu di impostazione (vedere le pagine da 31 e 32)

Dati generali:

• Se le parti superiore e inferiore del menu vengono tagliate, regolare il dato delle dimensioni dell'immagine sul televisore.

Menu LANGUAGE:

• Quando la lingua scelta per "MENU LANGUAGE", "AUDIO LANGUAGE" o "SUBTITLE" (lingua dei sottotitoli) non è presente, viene usata come lingua iniziale quella originale.

Menu PICTURE-MONITOR TYPE:

• Anche se si seleziona "4:3 PS", durante la riproduzione di un disco o di un file il formato dello schermo potrebbe divenire 4:3 LB (letter box). Ciò è dovuto al modo in cui i dischi sono registrati.
• Se si sceglie "16:9" per un'immagine il cui rapporto di forma è 4:3, l'immagine viene allungata e si deforma leggermente.

Menu OTHERS-ON SCREEN GUIDE:

• Vengono visualizzati (e registrati) il menu di impostazione e la barra sullo schermo anche se questa funzione viene impostata su "OFF".

I sottotitoli e le informazioni sull'ingrandimento appaiono sempre sul display indipendentemente da questa impostazione.

Manutenzione

Per ottenere le migliori prestazioni dal sistema, mantenere i dischi ed i meccanismi puliti.

Manipolazione dei dischi

• Per rimuovere il disco dalla custodia, tenerlo per il bordo e premere leggermente nel foro centrale.
• Non toccare la superficie lucida del disco; non piegarlo.
• Dopo l'uso, riporre il disco nella custodia per evitare di danneggiarlo.
• Nel rimetterlo nella sua custodia, fare attenzione a non graffiare il disco.
• Evitare l'esposizione alla luce solare diretta, a temperature estreme e all'umidità.

Per pulire il disco:

Pulire il disco con un panno morbido con un movimento diretto dal centro verso il bordo.

Pulizia del sistema

• Eliminare le macchie con un panno morbido. Se il sistema è molto sporco, pulirlo con un panno inumidito con una soluzione di acqua e detergente neutro e ben strizzato; poi asciugare con un panno asciutto.
• Per evitare di deteriorare, danneggiare o rimuovere la vernice dal sistema, fare attenzione a quanto segue:
• NON usare panni ruvidi.
• Non deve essere pulito con eccessiva forza.
• Non usare solvente o benzina.
• Non utilizzare sostanze volatili, per esempio insetticidi.
• Non lasciare plastica o gomma a contatto con le superfici dell'unità per lungo tempo.

Per rimuovere le schermature dei diffusori:

Localizzazione dei guasti

Dati generali:

Le regolazioni o le impostazioni vengono cancellate improvvisamente prima di completare l'operazione.

⇒ Esiste un limite di tempo. Ripetere l'intera procedura.

È impossibile eseguire alcune operazioni. ⇒ Il microprocessore incorporato non funziona correttamente a causa di interferenze elettriche esterne. Scollegare il cavo di alimentazione dalla presa e collegarlo nuovamente.

È impossibile utilizzare il telecomando per gestire il sistema.

⇒ Il segnale del telecomando incontra un ostacolo prima di raggiungere il sensore sul sistema. ⇒ Le batterie sono scariche.

Non si sente alcun suono.

⇒ I collegamenti dei diffusori non sono corretti o sono allentati. ⇒ Le cuffie sono collegate.

Sullo schermo del televisore non appare un'immagine. ⇒ Il cavo video è collegato male o staccato.

Il televisore non visualizza un'immagine, l'immagine è sfuocata o è divisa in due.

⇒ Il sistema è collegato ad un televisore che non supporta il segnale video a scansione progressiva. ⇒ È stata selezionata una modalità di scansione non appropriata (vedere a pagina 14). ⇒ Quando si scollega e quindi si ricollega il cavo di alimentazione, la modalità di scansione potrebbe ritornare all'impostazione iniziale ("RGB") (vedere a pagina 14).

I bordi destro e sinistro dell'immagine mancano. ⇒ Selezionare "4:3 LB" per "MONITOR TYPE" (vedere a pagina 31).

Operazioni con la radio:

L'ascolto di trasmissioni è disturbato da interferenze.

⇒ I collegamenti delle antenne non sono corretti o sono allentati. ⇒ L'antenna a telaio AM è troppo vicina al sistema. ⇒ L'antenna FM non è stata estesa e posizionata correttamente.

Riproduzione di dischi e di unità USB di memoria di massa:

⇒ È stato inserito un disco il cui codice di area non è "2". (Sul display appare l'indicazione "RG ERROR"). ⇒ Il disco è capovolto. Reinserire il disco nel lettore con l'etichetta rivolta verso l'alto.

Non viene visualizzato il tag ID3 di un file MP3. ⇔ I tag ID3 sono disponibili nella versione 1 e 2. Questo sistema può visualizzare solo i tag ID3 versione 1.

I gruppi e le tracce non vengono eseguiti nel modo previsto.

⇒ L'ordine di riproduzione viene determinato al momento della registrazione dei gruppi e delle tracce. Esso dipende infatti dal programma applicativo impiegato per la scrittura dei file.

I file MP3, WMA, WAV, JPEG, MPEG-1, MPEG-2 o DivX non vengono riprodotti.

⇒ Il disco o l'unità USB di memoria di massa potrebbe contenere tipi diversi di file (ad esempio MP3/WMA/WAV/JPEG). In tal caso, potete riprodurre solo i file scelti con l'impostazione "FILE TYPE" (vedere a pagina 31). ⇒ L'impostazione relativa a "FILE TYPE" è stata modificata durante la lettura del disco o dell'unità USB di memoria di massa. In tal caso è necessario reinserire il disco oppure scollegare l'unità USB di memoria di massa e quindi ricollegarla.

L'audio del disco non viene riprodotto in modo omogeneo. ⇒ Il disco è graffiato o sporco. Sul display non appaiono sottotitoli nonostante si sia scelta la lingua dei sottotitoli iniziale. ⇒ Alcuni DVD e file DivX sono programmati per non visualizzare automaticamente i sottotitoli all'inizio della riproduzione. Se questo accade, premere SUBTITLE dopo aver iniziato la riproduzione (vedere a pagina 19). La lingua audio è differente da quella scelta come lingua audio iniziale. ⇒ Alcuni DVD/file DivX sono programmati per fare sempre uso inizialmente della lingua originale. Se questo accade, premere AUDIO/MPX dopo aver iniziato la riproduzione (vedere a pagina 18). Non è possibile aprire o chiudere il cassetto del disco. ⇒ Il cavo elettrico non è inserito. ⇒ Il blocco bambini è attivo. Viene visualizzato "LOCKED" nella finestra del display (vedere a pagina 23).

Operazioni con la funzione Q Link:

Mentre è in corso la riproduzione con il lettore audio digitale, il sistema si accende automaticamente anche se viene posto in standby dal timer o dall'utilizzatore.

⇒ In tal caso è necessario disattivare la funzione Q Link oppure arrestare la riproduzione del lettore audio digitale collegato alla presa LINE IN.

Operazioni con il timer:

Il timer giornaliero non funziona.

⇒ Il sistema è stato acceso al momento dell'attivazione del timer. Il timer funziona solo quando viene spento il sistema. Il timer giornaliero non avvia la riproduzione. ⇒ Il disco caricato è un DVD Video. Sostituire il disco.

Lista dei codici di lingua

AA	Afar
AB	Abcaso
AF	Afrikaans
AM	Amarico
AR	Arabo
AS	Assamese
AY	Aymara
AZ	Azerbaijani
BA	Bashkir
BE	Bielorusso
BG	Bulgaro
BH	Bihari
BI	Bislama
BN	Bengalese
BO	Tibetano
BR	Bretone
CA	Catalano
CO	Corso
CY	Gallese
DA	Danese
DZ	Bhutani
EL	Greco
EO	Esperanto
ET	Estone
EU	Basco
FA	Persiano
FI	Finlandese
FJ	Fiji
FO	FaroeSE
FY	Frisone
GA	Irlandese
GD	Scozzese gaelico
GL	Galiziano
GN	Guarani
GU	Gujarati
HA	Hausa
HI	Hindi
HR	Croato
HY	Armeno
IA	Interlingua
IE	Interlingue
IK	Inupiak
IN	Indonesiano
IS	Islandese
IW	Ebraico
JI	Yiddish
JW	Giavanese
KA	Georgiano

KK	Kazakh
KL	Groenlandese
KM	Cambogiano
KN	Kannada
KO	Coreano
KS	Kashmiri
KU	Curdo
KY	Kirghizo
LA	Latino
LN	Lingala
LO	Lao
LT	Lituano
LV	Lettone
MG	Malgascio
MI	Maori
MK	Macedone
ML	Malayalam
MN	Mongolo
MO	Moldavo
MR	Marathi
MS	Malese (MAY)
MT	Maltese
MY	Birmano
NA	Nauruano
NE	Nepali
NL	Olandese
NO	Norvegese
OC	Occitano
OM	Oromo (afan)
OR	Oriya
PA	Panjabi
PS	Pashtu
PT	Portoghese
QU	Quechua
RM	Reto-romancio
RN	Kirundi
RO	Rumeno
RW	Kinyarwanda
SA	Sanscrito
SD	Sindhi
SG	Sangho
SH	Serbo-croato
SI	Cingalese
SL	Sloveno
SM	Samoano
SN	Shona
SO	Somali
SQ	Albanese

SR	Serbo
SS	Siswati
ST	Sesotho
SU	Sundanese
SV	Svedese
SW	Swahili
TA	Tamil
TE	Telugu
TG	Tagiko
TH	Tailandese
TI	Tigrinya
TK	Turkmen
TL	Tagalog
TN	Setswana
TO	Tonga
TR	Turco
TS	Tsonga
TT	Tataro
TW	Twi
UK	Ucraino
UR	Urdu
UZ	Uzbeko
VI	Vietnamita
VO	Volapuk
WO	Wolof
XH	Xhosa
YO	Yoruba
ZU	Zulu

• Durante la riproduzione di alcuni DVD, i segnali digitali vengono emessi con 20 bit o 24 bit (al bitrate originale) attraverso il terminale OPTICAL DIGITAL OUT, perché i dischi non siano protetti alla duplicazione.

Utilizzo dei televisori JVC tramite il telecomando

Telecomando

È possibile utilizzare il telecomando con i televisori JVC.

©/I TV	Accensione/spegnimento teilevisore.
TV/VIDEO	Modifica della modalità di immissione.

Tenendo premuto SHIFT, premere...

TV VOL +,-	Regolare il volume.
TV CH ⊕, ⊙	Per cancellare canale.

Specifiche

Sezione amplificatore—CA-UXG49/CA-UXG48

Potenza d'uscita: 40 W (20 W + 20 W) a 6 Ω (10%) di

distorsione armonica totale)

Ingresso audio LINE IN:

500 mV / 50 kΩ (presso "IN_LVL1")

Uscita audio LINE OUT:

Uscita digitale: OPTICAL DIGITAL OUT:

Da -21 dBm a -15 dBm (660 nm ±30 nm)

Ingresso digitale: USB MEMORY

Uscita video:

Sistema di colore: PAL (scansione interlacciata/progressiva)

Video composito: 1 V(p-p)/75 Ω

S-VIDEO: Y (luminanza) 1 V(p-p)/75 Ω

C (crominanza, raffica) 0,3 V(p-p)/75 Ω

RGB: 0,7 V(p-p)/75 Ω

COMPONENT: (Y) 1 V(p-p)/75 Ω

(P_B / P_R) 0,7 V(p-p)/75 Ω

Impedenza dei diffusori: 6Ω -16Ω

Sezione sintonizzatore

Gamma di sintonizzazione FM: da 87,50 MHz a 108,00 MHz

Gamma di sintonizzazione AM (MW): da 522kHz a 1629 kHz

Sezione lettore dischi

Dischi riproducibili:

DVD Video/CD/VCD/SVCD/

CD-R/CD-RW (formati CD/SVCD/VCD/

MP3/WMA/WAV/JPEG/MPEG-1/

MPEG-2/DivX)

DVD-R/-RW (formati DVD-VR/DVD

Video/MP3/WMA/WAV/JPEG/MPEG-1/

MPEG-2/DivX)

+R / + RW (formati DVD Video/MP3/WMA/

WAV/JPEG/MPEG-1/MPEG-2/DivX)

DVD-ROM (formati MP3/WMA/WAV/

JPEG/MPEG-1/MPEG-2/DivX)

Gamma dinamica: 80 dB

Risoluzione orizzontale: 500 linee

Fluttuazione e wow: Non misurabili

Sezione USB

File riproducibili: formati MP3/WMA/WAV/JPEG/

MPEG-1/MPEG-2/DivX

Specifiche USB:

Compatibile con l'interfaccia USB 2.0 Full Speed

Apparecchi compatibili:

Di tipo per memorizzazione di massa

Sistema di file compatibile:

FAT16, FAT32

Alimentazione del bus:

500 mA / 5 V

Generali

Alimentazione: 230 V CA ~, 50 Hz

Consumo: 26 W (in funzionamento)

7 W (in standby)

1 W (nella modalità a display spento)

Dimensioni (approssimative): 175 mm × 251 mm × 247 mm

(L/A/P)

Peso (approssimativo): 2,6 kg

Diffusori—SP-UXG49/SP-UXG48

Unità diffusore: Tweeter: 1,5 cm a cupola x 1

Woofer: cono da 10 cm x 1

Impedenza: 6 Ω

Dimensioni (approssimative): 145 mm × 251 mm × 175 mm

(L/A/P)

Peso (approssimativo): 1,7 kg ciascuno

Accessori in dotazione

Vedere pagina 3.

Design e specifiche soggetti a modifiche senza preavviso.

• Prodotto su licenza dei Dolby Laboratories. "Dolby", "Pro Logic" e il simbolo della doppia D sono marchi dei Dolby Laboratories.
• "DTS" è un marchio di fabbrica registrato della DTS, Inc. e "DTS 2.0 + Digital Out" è un marchio di fabbrica della DTS, Inc.
• "Prodotto DivX® Ultra Certified originale" "Riproduce tutte le versioni di video DivX® (incluso DivX® 6) con riproduzione avanzata di file multimediali DivX® e del formato DivX® Media Format" "DivX, DivX Ultra Certified e i relativi logo sono marchi di DivX, Inc. e vengono utilizzati dietro licenza".
• Microsoft e Windows Media sono marchi registrati o marchi di fabbrica di Microsoft Corporation negli Stati Uniti e/o in altri paesi.
• In questo prodotto è integrata una tecnologia di protezione del copyright, a sua volta protetta da brevetti concessi negli Stati Uniti e da altri diritti sulla proprietà intellettuale. L'uso di questa tecnologia di protezione deve essere autorizzato da Macrovision ed è inteso esclusivamente per uso domestico o per altri scopi limitati, se non diversamente autorizzato da Macrovision. L'uso di tecniche di inversione o lo smontaggio è proibito.
• È NECESSARIO AVVERTIRE I CONSUMATORI CHE NON TUTTI I TELEVISORI AD ALTA DEFINIZIONE SONO PIENAMENTE COMPATIBILI CON QUESTO PRODOTTO E POTREBBERO VENIRE VISUALIZZATE IMMAGINI DISTORTE. IN CASO DI PROBLEMI DI IMMAGINE DA SCANSIONE PROGRESSIVA 525 O 625, È CONSIGLIATO DI PASSARE AL COLLEGAMENTO DI USCITA DI 'DEFINIZIONE STANDARD'. IN CASO DI DOMANDE PER LA COMPATIBILITÀ DEL NOSTRO TELEVISORE CON QUESTO MODELLO DI UNITÀ DVD 525p E 625p, CONTATTARE IL CENTRO DI ASSISTENZA ALLA CLIENTELA.

Telecomando

Tasto		Pagina
∅/1 AUDIO	25	7, 30
∅/1 TV	26	38
■	15	9, 10, 21, 22
▷▶, ▽	17	8, 10
▷▶, ▽	38	8, 10, 21, 22
II	16	9, 20 – 22, 28
^, ∨, >, < , ENTER/SET	11	8, 10, 14 – 16, 19 – 21, 25 – 31
( Ripetizione con un solo tasto)	36	20
3D P/HP S	15	13
A.STANDBY	24	15
AHB PRO	20	12
ANGLE	17	19
AUDIO/MPX	19	18
AUDIO VOL+, -	41	7, 12
BASS/TREBLE	43	12
C.VOID	4	13
CANCEL	19	15, 22, 29, 30
CLOCK/TIMER	27	15, 29, 30
DIMMER	13	7, 13
DISPLAY	30	15, 16
DVD/CD ▽	14	7, 9 – 11, 20 – 22, 28
DVD/LINE LEVEL	21	11, 13
FADE MUTING	42	12
FM/AM	34	7, 8, 11
FM/PLAY MODE	39	8, 21, 22
GROUP/TITLE	37	9
GROUP/TITLE SKIP	38	9
LINE/TV SOUND	35	7, 9, 11
MENU/PL	32	10, 27, 28
Tasti numerici	1	8, 10, 26, 27
ON SCREEN	33	25
PTY ▽, ▽	11	16
PTY SEARCH	32	16
QP LINK	20	11
REPEAT	40	22
REPEAT A-B	40	23
RETURN	18	10
SCAN MODE	29	14
SET UP	12	31
SHIFT	22	7, 9, 10, 12 – 17, 19, 20, 22, 23, 29, 30, 38
SLEEP	12	15
SLOW ▽, ▽	17	20
SOUND TURBO II	23	12
SUBTITLE	18	19
TA/News/Info	12	17
TOP MENU/PG	10	10, 27, 28
TV CH ▽, ▽	11	38
TV/VIDEO	28	38
TV VOL+, -	41	38
USB MEMORY ▽	13	7, 9 – 11, 20, 28
VFP	31	14
ZOOM	16	20

Unità principale

Tasto		Pagina
Indicatore Ⓞ/ & STANDBY	③	7, 23
■	⑥	9, 23
▲	16	9
►UP, DOWN |←	⑦/⑮	8, 10, 21
DIMMER	②	7, 13
Display	①	6
DVD/CD ▷/II	⑤	7, 9, 11, 20, 28
FM/AM	13	7, 8, 11
LINE IN/OUT	17	5
LINE/TV SOUND	14	7, 9, 11
PHONES	⑨	7
Sensore del telecomando	10	5
SOUND TURBO II	11	12
Presa USB MEMORY	⑧	5
USB MEMORY ▷/II	④	7, 9, 11, 20, 28
VOLUME +,-	12	12

Telecomando

È possibile utilizzare questo telecomando anche con televisori JVC (vedere pagina 38).

Unità principale

JVC
