XL-PG300BE - Lettore CD JVC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lettore CD portatile (disco audio digitale)
Marca	JVC
Modello	XL-PG300BE
Dimensioni (L × H × P)	133,2 mm × 30,8 mm × 146,8 mm (senza tasti e comandi)
Peso	250 g (con maniglia, senza batterie)
Alimentazione	3 V CC con 2 batterie R6 (LR6) o 2,4 V CC con batterie ricaricabili × 2 o 4,5 V CC tramite adattatore di rete
Autonomia delle batterie	Circa 30 ore con batterie alcaline (LR6), protezione antiurto disattivata
Adattatore di rete (non fornito)	Rif. AA-R4514, ingresso 230 V CA, 50 Hz, uscita 4,5 V CC, 600 mA
Risposta in frequenza	20 Hz a 20 kHz
Uscita cuffie	Presa stereo 3,5 mm, 9 mW per canale su 16 Ω (DHT 10%)
Funzioni di riproduzione	Riproduzione normale, programmata (fino a 32 tracce), casuale, ripetizione (1 o tutto), intro (10 secondi)
Protezione antiurto EX	Buffer di memoria di 45 secondi, attivabile/disattivabile
Sistema audio	Hyper Bass System (HBS) con 2 livelli di amplificazione dei bassi
Modalità Hold (blocco)	Impedisce pressioni accidentali sui tasti
Spegnimento automatico	Dopo 30 secondi in modalità stop per risparmiare le batterie
Maniglia regolabile	Maniglia integrata per il trasporto, regolabile a mano
Manutenzione e pulizia	Panno morbido asciutto o leggermente umido. Non usare alcol né diluenti. Lente: soffietto per fotocamera
Sicurezza	Prodotto laser Classe 1. Avvertenza: l'ascolto prolungato ad alto volume può danneggiare l'udito. Non aprire il contenitore.
Batterie	Utilizzare 2 batterie R6 (LR6) o ricaricabili. Rispettare le polarità. Non mescolare tipi o marche. Rimuovere in caso di inutilizzo prolungato.
Compatibilità dischi	CD audio, CD-R, CD-RW (formato CD audio). Dischi non standard sconsigliati.

Domande frequenti - XL-PG300BE JVC

Come attivare la protezione antiurto EX?

Premere il tasto ASP per attivare o disattivare la protezione antiurto. Quando è attiva, l'indicatore ANTI SHOCK si accende. Il buffer di memoria può memorizzare fino a 45 secondi di musica.

Come programmare una lista di riproduzione?

In stop, premere PROGRAM per entrare in modalità programmazione. Usare i tasti di salto per selezionare una traccia, poi premere di nuovo PROGRAM per aggiungerla. È possibile programmare fino a 32 tracce. Per confermare, premere più volte PROGRAM in modalità stop.

Perché il disco non viene letto e viene visualizzato il messaggio 'dISC' o 'Er'?

Verificare che il disco sia inserito correttamente, con l'etichetta rivolta verso l'alto. Se il disco è graffiato o sporco, pulirlo con un panno morbido. Assicurarsi che si tratti di un CD audio, CD-R o CD-RW compatibile. Se il problema persiste, attendere circa un'ora (condensa) o contattare l'assistenza.

Come utilizzare la modalità Hold (blocco)?

Posizionare l'interruttore HOLD su ON per bloccare i tasti. In modalità stop, evita l'accensione accidentale. In riproduzione, impedisce interruzioni. Quando la modalità Hold è attiva, l'apparecchio mostra 'HoLd' se si preme un tasto.

Quali batterie usare e come ottimizzare l'autonomia?

Utilizzare due batterie alcaline tipo R6 (LR6) o batterie ricaricabili formato AA. L'autonomia è di circa 30 ore con la protezione antiurto disattivata. Per risparmiare batterie, disattivare la protezione antiurto (tasto ASP) e usare la modalità Hold. Rimuovere le batterie se l'apparecchio rimane inutilizzato a lungo.

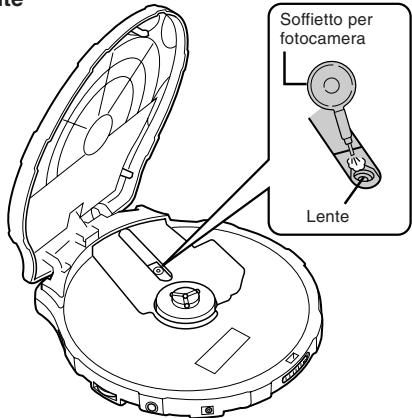

Come pulire la lente del lettore CD?

Usare un soffietto per lente di fotocamera per rimuovere la polvere dalla lente. Non utilizzare mai alcol, diluenti o panni abrasivi. Per l'esterno dell'apparecchio, pulire con un panno morbido leggermente umido.

Come regolare il volume e utilizzare il sistema HBS?

Il volume si regola con la rotella VOLUME situata sull'apparecchio. Per attivare il sistema Hyper Bass (HBS), premere il tasto HBS per scegliere tra OFF, 1 (leggero) o 2 (forte). Amplifica i bassi.

Dove acquistare l'adattatore di rete originale?

L'adattatore di rete consigliato è il modello AA-R4514 (230 V, 50 Hz, uscita 4,5 V CC, 600 mA). È possibile procurarlo presso il rivenditore JVC o un centro assistenza autorizzato.

Come spegnere automaticamente l'apparecchio?

L'apparecchio si spegne automaticamente dopo 30 secondi in modalità stop per risparmiare le batterie. È possibile anche spegnerlo manualmente tenendo premuto il tasto ■ o utilizzando l'interruttore HOLD combinato con lo stop.

Cosa fare se l'audio è a scatti o salta durante la riproduzione?

Attivare la protezione antiurto EX premendo ASP. Verificare che il disco non sia graffiato o sporco. Se l'apparecchio è soggetto a vibrazioni, utilizzare la maniglia fornita e tenerlo stabile. Se il problema persiste, provare un altro disco.

MANUALE UTENTE XL-PG300BE JVC

Avvertimenti, cautele e altro

• Evitare di ostruire le aperture o i fori di ventilazione con giornali, indumenti etc., in quanto s'impedirebbe al calore di fuoriuscire.
• Non collocare fiamme libere (es. candele accese) sull'apparecchio.
• Le batterie devono essere smaltite nel rispetto dell'ambiente, attenendosi ai regolamenti locali in materia.
• Non esporre l'apparecchio a pioggia, umidità, gocciolamenti e spruzzi d'acqua ed evitare di sovrapporvi oggetti contenenti liquidi (vasi etc.).

WICHTIG FÜR LASER-PRODUKTE

1. PRODOTTO LASER DI CLASSE 1
2. ATTENZIONE: Non aprire il coperchio superiore. Nessuna parte interna dell'unità richiede manutenzione da parte dell'utente; per la manutenzione rivolgersi al personale qualificato.
3. ATTENZIONE: Quando l'unità è aperta e il dispositivo di sincronizzazione è guasto o non funzionante, si può verificare l'emissione di radiazioni laser visibili o non visibili. Evitare l'esposizione diretta ai raggi laser.
4. RIPRODUZIONE DELL'ETICHETTA: ETICHETTA DI AVVERTENZA, POSIZIONATA SULLA SUPERFICIE INTERNA DELL'UNITÀ.

IMPORTANT POUR PRODUITS LASER

Grazie di aver acquistato questo prodotto JVC. Si prega di leggere attentamente queste istruzioni prima di utilizzare l'unità, in modo da ottenere un rendimento ottimale e una durata di esercizio superiore.

Sommario

Posizionamento dell'impugnatura sulla mano .... 1
Preparativi per l'alimentazione della corrente 2
Funzionamento di base 4
Altri metodi di lettura 6
Riguardo ai Compact Disc 10
Precauzioni 11
Risoluzione dei problemi 13
Specifiche tecniche 14
Manutenzione 14

Accessori in dotazione

Cuffie stereo....1 pezzo

Posizionamento dell'im- pugnatura sulla mano

Regolare l'impugnatura secondo le dimensioni della mano.

Preparativi per l'alimen- tazione della corrente

Nell'illustrazione non viene rappresentata l'impugnatura.

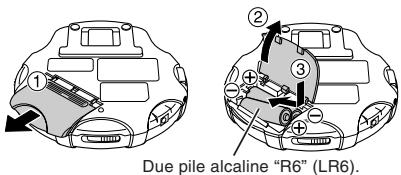

Uso di pile a secco (da acquistare a parte)

Attenzione:

Non forzare per spalancare il coperchio dello scomparto pile.

Indicatore delle pile

Indicatore delle pile

Questo indicatore si illumina quando le pile sono quasi scariche. L'unità si spegne poco dopo.

Nota:

Se si disattiva la Protezione antiurto EX si risparmia in maggiore o minore misura l'energia delle pile. Per ulteriori informazioni, vedere “Protezione antiurto EX” a pagina 9.

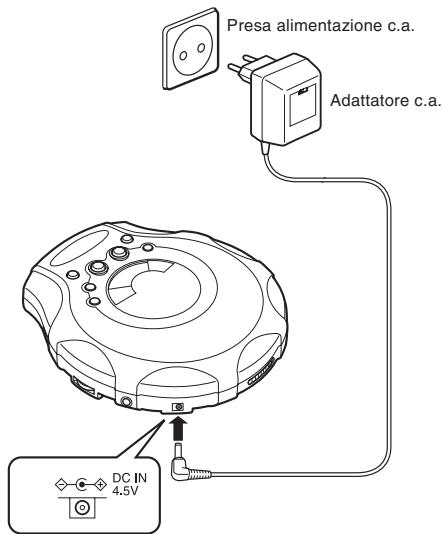

Uso dell'adattatore c/Ufi (da acquistare a parte)

Note:

• Anche se l'unità è spenta, una piccola quantità di corrente viene comunque assorbita allorché l'adattatore c.a. è collegato alla presa dell'alimentazione c.a.
• Per acquistare l'adattatore c.a., vedere pagina 12.

Prevenzione del funzionamento accidentale (modalità Hold)

Usando questa funzione si evita il rischio di attivare l'unità in modo accidentale.

La modalità di blocco operativo evita quanto segue:

• L'accensione accidentale dell'unità (e quindi lo scaricamento delle pile).
  • L'interruzione accidentale della lettura.

Per usare la modalità Hold

• Per evitare che l'unità si accenda accidentalmente, impostare l'interruttore HOLD sulla posizione ON quando l'unità è spenta.
• Per evitare qualunque operazione imprevista durante la lettura, impostare l'interruttore HOLD sulla posizione ON dopo aver iniziato la lettura del disco.
• Quando l'unità è in modalità Hold, "HoLd" e " 🔍" si illuminano nel modo seguente.

Unità spenta : “HoLd” e “☐” si accendono per alcuni secondi quando si preme ▶/II.

Nota:

Se l'interruttore HOLD è impostato sulla posizione ON, non è possibile accendere l'unità.

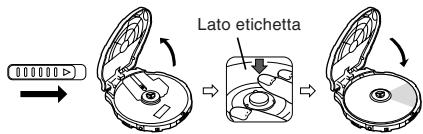

Funzionamento di base

Nell'illustrazione non viene rappresentata l'impugnatura.

1

2

3

5
Numero del brano in lettura

Tempo di lettura trascorso di ciascun brano

La lettura si arresta automaticamente dopo che sono stati letti tutti i brani.

6

Riferimenti tecnici:

"dISC"

Questa indicazione appare se si preme ▶/Ⅱ quando non vi è un disco nell'unità o se il disco non è posizionato correttamente.

“—”

Periodo di preparazione prima della lettura del brano Lampeggia per diversi secondo dopo aver premuto ▶/□ per leggere il disco.

"OPEN"

Questa indicazione appare quando il coperchio è aperto.

Rimozione dei dischi

Spegnere l'unità e, dopo che il disco ha smesso di ruotare, togliere il disco nel modo illustrato:

Spegnimento automatico

Se l'unità viene lasciata in modalità di arresto per 30 secondi, essa si spegne automaticamente per evitare che le pile si scarichino.

Rumore di rotazione del disco

Il lettore CD portatile utilizza un metodo per il risparmio di energia, e quindi a tratti si udirà il rumore di rotazione del disco. Non si tratta di un difetto di funzionamento.

Per fare una pausa

Durante la lettura,

Premere di nuovo per riprendere la lettura.

Per terminare la lettura

Durante la lettura,

Numero totale di brani

Tempo totale di lettura

Per spegnere l'unità

Durante lo spegnimento,

Nessuna indicazione

(Continua nella pagina seguente)

Salto in avanti/all'indietro

Funzione di salto

Durante la lettura,

Funzione di ricerca

Mantenere premuto durante la lettura.

• Per tornare indietro al brano precedente, premere rapidamente i◀◀ per due volte.
• Durante la lettura programmata, il tasto è usato per avanzare o tornare indietro rapidamente nella sequenza di brani programmata.
• Durante la lettura casuale, il tasto di salto non può essere usato per saltare all'indietro ai brani letti precedentemente nella sequenza casuale.

Altri metodi di lettura

Lettura di introduzione

È possibile leggere in successione i primi 10 secondi di ogni brano.

1 Durante lo spegnimento,

2

Per annullare

Premere MODE ripetutamente fino allo spegnimento dell'indicazione "INTRO".

Note:

• È anche possibile selezionare la lettura delle introduzioni durante la lettura.
  In tal caso, la lettura delle introduzioni inizierà dal brano successivo, al termine del brano corrente.
• È anche possibile selezionare la lettura delle introduzioni durante la modalità di lettura programmata.

Lettura in ordine casuale

Durante la lettura,

Al termine della lettura di tutti i brani, l'unità si arresta.

Per annullare

Premere MODE fino a che “RANDOM” si spegne, oppure premere ■ per fermare il disco.

Note:

• È anche possibile selezionare la lettura in ordine casuale in modalità di arresto.
• Durante la lettura programmata non è possibile selezionare la lettura in ordine casuale.

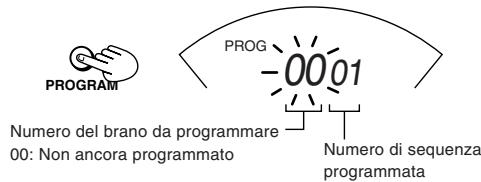

Lettura programmata

È possibile programmare fino a 32 brani in qualsiasi ordine desiderato, includendo anche lo stesso brano più volte.

1 Durante lo spegnimento,

2 Selezionare il brano desiderato.

(Continua nella pagina seguente)

3

Il brano viene registrato.

4 Ripetere i passaggi 2 e 3.

Quando si programmano più di 32 brani, il numero di sequenza di programmazione torna a "01" e prende il posto della programmazione precedente.

5

• Per confermare il programma

In modalità di arresto, premere PROGRAM ripetutamente. In questo momento, se lo si desidera, è possibile cambiare il programma.

- Per eliminare l'intero programma

Spegnere l'unità.

Lettura ripetuta

È possibile ripetere la lettura di un brano o di tutti i brani.

Durante la lettura,

Per annullare

Premere MODE ripetutamente fino a che l'indicatore di ripetizione si spegne.

Note:

• È possibile selezionare la lettura ripetuta anche in modalità di lettura programmata.
• È possibile selezionare la lettura ripetuta anche in modalità di arresto.

Effetto di potenziamento bassi

Consente di ottenere un suono potente dei bassi.

Protezione antiurto EX

Questa funzione garantisce eccellenti prestazioni contro interruzioni del suono causate dalle vibrazioni. Sarà possibile ascoltare la musica durante il jogging (non troppo energico).

Grazie al servocircuito ad alte prestazioni, i dati audio vengono memorizzati in anticipo (fino a 45 secondi). Normalmente, questa funzione è attivata.

Mentre i dati audio vengono gradualmente memorizzati, l'indicatore cambia nel modo seguente:

$$ \cdot \rightarrow \cdot \rightarrow \mathcal {C} \rightarrow \mathcal {C} \rightarrow \mathcal {C} \rightarrow \mathcal {C} $$

[Completamente memorizzato]

Per annullare

L'indicatore "ANTI SHOCK" si spegne.

Per riattivare la funzione

Premere il tasto ASP.

Note:

• Durante questa operazione, il disco ruota a una velocità superiore a quella normale, per raccogliere un maggior numero di dati audio. Ciò potrebbe consumare più velocemente le pile e causare un leggere aumento del rumore di rotazione del disco.
• Questa funzione può essere attivata e disattivata durante la lettura. Tuttavia, ciò potrebbe causare una leggera interruzione del suono perché la velocità di rotazione del disco cambia.

Riguardo ai Compact Disc

Con questo apparecchio si possono usare soltanto i dischi recanti questo marchio.

Se però si usano dei CD che hanno una forma irregolare (a forma di cuore, ottagonali, ecc.) si può danneggiare l'apparecchio. I dischi CD-R e CD-RW registrati nel formato CD audio possono essere riprodotti, anche se alcuni dischi possono non essere riprodotti a causa delle caratteristiche del disco o di condizioni di registrazione.

Modo di togliere il disco dalla sua custodia

Modo di rimettere il disco nella sua custodia

Lato dell'etichetta

Modo di tenere il disco

Se la superficie del disco è sporca

Pulirla con un panno bagnato e poi asciugarla.

Pulirla dal centro al bordo esterno.

Superficie di lettura (lucida)

Se sul disco si è formata dell'umidità

Se si è formata umidità perché il disco è stato portato improvvisamente in una stanza calda provenendo da un ambiente freddo, togliere l'umidità con un panno asciutto morbido.

Per conservare i dischi

Evitare i luoghi

• Esposti alla luce diretta del sole.
• Molto umidi o polverosi.
• Esposti direttamente al calore di una attrezzatura di riscaldamento.
• Sopra il cruscotto o vicino al finestrino posteriore della macchina.

Precauzioni per l'uso

• Sul lato dell'etichetta (lato con scritte)
  Non scrivere usando una matita, una biro, ecc. Non incollarvi carte o etichette.

- Sul lato del disco (lucido)

Maneggiare questo lato con cura per mantenerlo esente da impronte digitali o graffi. Non usare pulitori per dischi, solventi, ecc.

- Non attaccare etichette o adesivi ai CD. Non usare un CD con la colla esposta rimasta dopo che l'etichetta o l'adesivo si è staccato.

- Non usare protezioni o coperchi contro i graffi diversi da quelli specificati per l'uso con questo sistema.

Precauzioni

Precauzioni per l'ascolto

• Non utilizzare le cuffie ad alto volume. Gli esperti dell'udito sconsigliano l'ascolto per lunghi periodi di tempo.
• In caso di ronzii nelle orecchie, ridurre il volume o interrompe-re l'ascolto.
• Non usare l'unità quando si è alla guida di un veicolo motorizzato. Ciò crea pericoli di incidenti e in molte zone è illegale.
• Usare l'unità con discrezione o smettere di usarla in situazioni potenzialmente pericolose.
• Anche se le cuffie sono state progettate per essere utilizzate all'aria aperta e poter sentire i suoni circostanti, non alzare troppo il volume in modo da non poterli più sentire.

Pile ricaricabili

• Si possono utilizzare pile ricaricabili (da acquistare a parte).
• Per usare le pile ricaricabili, seguire il manuale di istruzioni allegato alle pile ricaricabili e l'accumulatore (da acquistare a parte).

Pile a secco

Per non danneggiare le pile e per evitare perdite di acido, osservare i punti seguenti.

• Allineare correttamente le polarità ⊕ e ⊖ quando si inseriscono le pile.
• Non utilizzare insieme tipi o marche di pile diversi o pile vecchie e nuove.
• Estrarre le pile se non si intende usare l'unità per un lungo periodo di tempo.
• Non gettare le pile nel fuoco e non cortocircuitarle, smontarle o sottoporle a calore eccessivo.
  • Non cercare di ricaricare le pile a secco.

Trasporto delle pile a secco

Se si mettono le pile a secco in tasca o in una borsa, accertarsi che insieme con esse non ci siano altri oggetti metallici, ad esempio una collana. Il contatto fra metalli potrebbe provocare un cortocircuito, che potrebbe a sua volta causare un incendio.

Adattatore c.a.

• Maneggiare con cura l'adattatore c.a.. L'uso improprio è pericoloso.
  • Non toccarlo con le mani bagnate.
  • Non mettere oggetti pesanti sopra di esso.
  • Non piegarlo usando forza.
• Assicurarsi di collegare solo l'adattatore c.a. in dotazione all'unità.
• Se non si intende usare l'unità per un lungo periodo, staccare l'adattatore c.a. dalla presa di corrente.

Unità

Non modificarla o ristrutturarla

Ciò può causare difetti di funzionamento.

Non farla cadere né sottoporla a forti urti

Ciò potrebbe danneggiare l'unità.

Luoghi da evitare

Per evitare eventuali difetti di funzionamento, non usare l'unità nei luoghi seguenti:

1. Stanze da bagno o altri ambienti soggetti a umidità.
2. Magazzini o altri luoghi polverosi
3. Posti molto caldi, vicino ad apparecchi di riscaldamento e simili.

Non lasciare l'unità esposta alla luce diretta del sole per lunghi periodi di tempo

Ciò potrebbe deformare o scolorire l'alloggiamento esterno e causare difetti di funzionamento.

Quando si acquista un adattatore a.c.

Acquistare esclusivamente l'adattatore a.c. appositamente creato per questa unità.

Adattatore c.a.: AA-R4514

Per ulteriori informazioni, rivolgersi al proprio rivenditore.

Risoluzione dei problemi

Problema	Controllare quanto segue
Non si accende.	L'adattatore a.c. è collegato correttamente?L'interruttore HOLD si trova in posizione OFF?
Non è possibile chiudere il coperchio.	Il disco è posizionato correttamente?
La lettura dei dischi è impossibile.	Il disco è posizionato correttamente?Si è formata condensa sulla lente?(Attendere per circa un'ora e riprovare.)
È impossibile sentire la musica: disturbi eccessivi.	La spina delle cuffie è inserita a fondo?La spina è sudicia? (Rimuovere la sporcizia dalla spina.)
Le immagini del televisore vengono distorte.La ricezione radio è disturbata.	Si sta utilizzando l'unità troppo vicino a un televisore o a un sintonizzatore?(Se il televisore o il sintonizzatore è collegato ad una semplice antenna da interni, collegarlo ad un'antenna esterna.)
Viene visualizzato "dISC" o “Er” quando un disco è nel lettore.	Il disco è danneggiato?Il disco è utilizzabile in questo lettore?Il disco è stato inserito capovolto?

Se i rimedi indicati in tabella non risolvono il problema, consultare l'elenco dei centri di assistenza tecnica autorizzati (fornito con l'unità) per individuarne uno adatto, oppure rivolgersi al proprio rivenditore di fiducia.

Specifiche tecniche

Lettore CD portatile

Tipo	: Lettore di compact disc
Sistema rilevamento segnale	: Testina ottica senza contatto (laser semiconduttore)
Sistema testina di lettura:	Laser a 3 fasci
Numero canali	: 2 canali (stereo)
Risposta in frequenza	: Da 20 Hz a 20 kHz
Wow e flutter	: Non misurabile
Uscita	: Cuffie (3,5 mm diam. stereo × 1)9 mW/ch a 10 % THD/16 W adattamento impedenza (da 16 W a 1 kW)
Durata pile (con Protezione antiurto EX OFF)	: Circa 30 ore con due pile alcaline (LR6)
Alimentazione	: CC 3 V (pila “R6” × 2)CC 2,4 V (pila ricaricabile × 2)CC IN 4,5 V
Dimensioni ( L × H × P )	: 133,2 mm × 30,8 mm × 146,8 mm (esclusi tasti e comandi)
Peso	: 250 g(con impugnatura, senza pile)

Adattatore CA (da acquistare separatamente)

Sorgente alimentazione : CA 230 V, 50 Hz

Tensione di uscita : CC 4,5 V, 600 mA

* Design e specifiche sono soggetti a modifiche senza preavviso.

Manutenzione

Unità

Pulire l'unità con un panno morbido. Rimuovere lo sporco ostinato usando un panno inumidito con acqua, o con acqua e sapone, e strizzato. Quindi asciugare con cura.

• Se si intende utilizzare un panno di pulizia pretrattato, leggere prima le relative istruzioni per l'uso.
  • Non utilizzare alcol o solventi per vernici.

Lente

JVC

VICTOR COMPANY OF JAPAN, LIMITED
