MANUALE UTENTE BD-1200 RYOBI

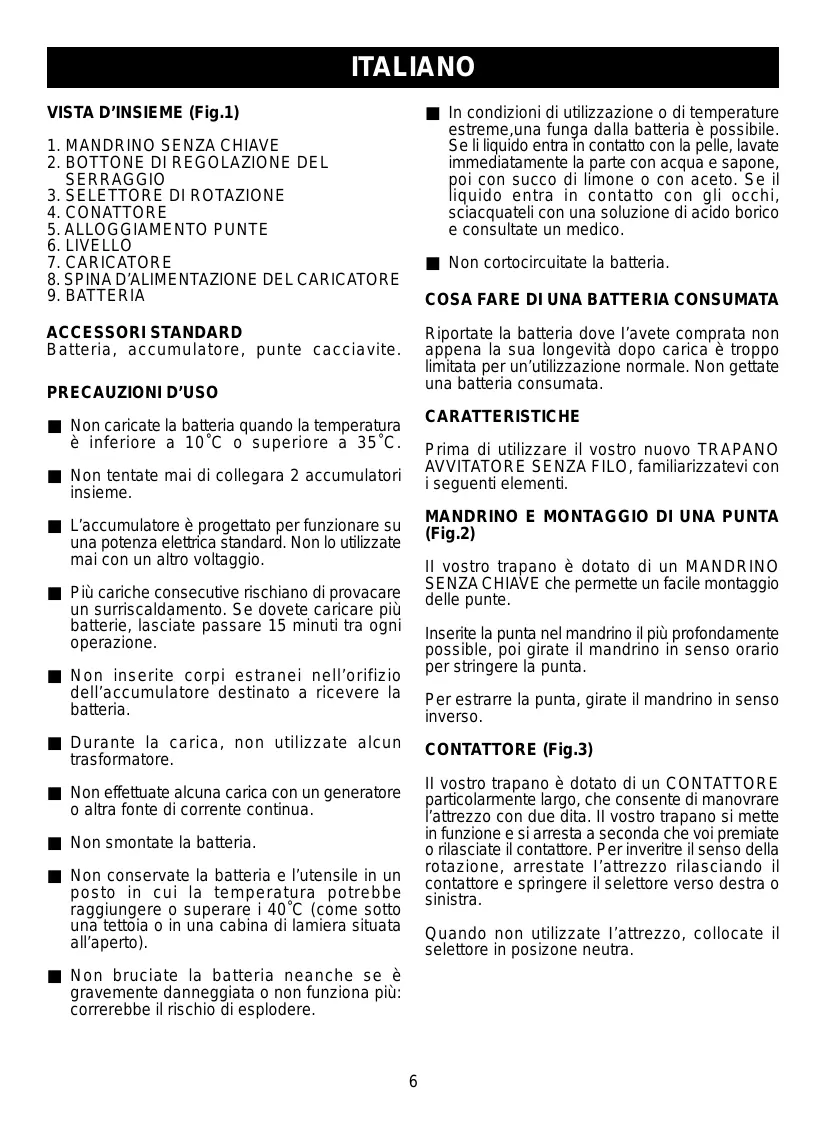

ITALIANO ■ In condizioni di utilizzazione o di temperature estreme,una funga dalla batteria è possibile. Se li liquido entra in contatto con la pelle, lavate immediatamente la parte con acqua e sapone, poi con succo di limone o con aceto. Se il liquido entra in contatto con gli occhi, sciacquateli con una soluzione di acido borico e consultate un medico. VISTA D’INSIEME (Fig.1)

2. BOTTONE DI REGOLAZIONE DEL

3. SELETTORE DI ROTAZIONE

■ Non cortocircuitate la batteria.

COSA FARE DI UNA BATTERIA CONSUMATA

ACCESSORI STANDARD Batteria, accumulatore, punte cacciavite. Riportate la batteria dove I’avete comprata non appena la sua longevità dopo carica è troppo limitata per un’utilizzazione normale. Non gettate una batteria consumata.

CARATTERISTICHE ■ Non caricate la batteria quando la temperatura è inferiore a 10˚C o superiore a 35˚C. Prima di utilizzare il vostro nuovo TRAPANO AVVITATORE SENZA FILO, familiarizzatevi con i seguenti elementi. ■ Non tentate mai di collegara 2 accumulatori insieme.

MANDRINO E MONTAGGIO DI UNA PUNTA

(Fig.2) ■ L’accumulatore è progettato per funzionare su una potenza elettrica standard. Non lo utilizzate mai con un altro voltaggio. II vostro trapano è dotato di un MANDRINO SENZA CHIAVE che permette un facile montaggio delle punte. ■ Più cariche consecutive rischiano di provacare un surriscaldamento. Se dovete caricare più batterie, lasciate passare 15 minuti tra ogni operazione. Inserite la punta nel mandrino il più profondamente possible, poi girate il mandrino in senso orario per stringere la punta. ■ Non inserite corpi estranei nell’orifizio dell’accumulatore destinato a ricevere la batteria. Per estrarre la punta, girate il mandrino in senso inverso. ■ Durante la carica, non utilizzate alcun trasformatore. CONTATTORE (Fig.3) II vostro trapano è dotato di un CONTATTORE particolarmente largo, che consente di manovrare l’attrezzo con due dita. II vostro trapano si mette in funzione e si arresta a seconda che voi premiate o rilasciate il contattore. Per inveritre il senso della rotazione, arrestate I’attrezzo rilasciando il contattore e springere il selettore verso destra o sinistra. ■ Non effettuate alcuna carica con un generatore o altra fonte di corrente continua. ■ Non smontate la batteria. ■ Non conservate la batteria e l’utensile in un posto in cui la temperatura potrebbe raggiungere o superare i 40˚C (come sotto una tettoia o in una cabina di lamiera situata all’aperto). Quando non utilizzate I’attrezzo, collocate il selettore in posizone neutra. ■ Non bruciate la batteria neanche se è gravemente danneggiata o non funziona più: correrebbe il rischio di esplodere.

ITALIANO LIVELLO (Fig.4)

3. Prima di usarlo, accertarsi che sia stato caricato

per almeno 3 ore. II vostro trapano comporta un livello che vi permette di realizzare con facilità dei fori orizzontali.

INSTALLAZIONE E RIMOZIONE DI UNA

BATTERIA (Fig.8) Per forare orizzontalmente, centrate la bolla tra le linee parallele tracciate sul vetro. Spegnere sempre I’utensile prima di installare o ritirare la batteria. ALLOGGIAMENTO PUNTE (Fig.5) Per ritirare la batteria, impugnatela sui lati. Non esercitate pressione sulla batteria quando I’installate. II trapano è dotato di una sede in cui vengono riposte le punte.

REGOLAZIONE DELLA FORZA DI SERRAGGIO

(Fig.6) Per utilizzare l’attrezzo come avvitatore, girate il bottone in un senso o nell’altro per aumentare o diminuire la forza di serraggio.

■ FORATURA DEL LEGNO

Per evitare le screpolature del legno intorno al foro, collocate un pezzo di legno dietro la zona da perforare. Se il motore si blocca per molti secondi mentre I’unità è utilizzata come trapano, rischiate di bruciare il motore od il contattore o di ridurre la durata di vita della batteria. E’ dunque assolutamente neccessario evitare questo genere di incidente.

■ FORATURA DEL METALLO

E’ possibile forare anche dei metalli quali lamiere di acciaio, di rame e di alluminio, acciaionossidabile e tubi. Determinate con precisione la posizione del foro per mezzo di un chiodo o di una punta. BATTERIA ■ AVVITAMENTO Scegliete una punta corrispondente alla dimensione della vite per eviatare di danneggiare la testa della vite. Prima di utilizzare il vostro nuovo trapano senza filo, dovete caricare la batteria. Per far ciò, servitevi dell’accumulatore fornito. Le batterie sono sensibili alla temperatura, evitate dunque di caricarle all’aperto o in pieno sole, altrimenti la durata di carica sarà inferiore ad una ricarica normale. CARICA DELLA BATTERIA(Fig.7)

1. Controllare che la spina e la presa di

alimentazione siano adeguatamente collegati.

2. Collegare il dispositivo di carica solo

all’alimentazione della potenza. NOTA: L’indicatore LED della batteria si accende quando il dispositivo di carica è adeguatament collegato all’alimentazione della corrente. Questa luce segnala che il utensile è sotto carica e resterà così fino a che il dispositivo di carica non verrà disinserito dall’alimentazione della corrente. NOTA: Non fate funzionare il utensile finchè è allacciato al dispositivo di carica.

ITALIANO SPECIFICAIONI TRAPANO AVVITATORE BD-1200 Capacità del mandrino Capacità di foratura Metallo Legno Serraggio max. Motore 10 mm

20 mm 8 Nm 12 V DC Velocità a vuoto Serraggio max. Peso netto maxi 0-550 g/mn 24 posizione 1,5 kg ACCUMULATORE Potenza Voltaggio di carica BC-80E 230V-AC 50Hz 12 V

Dichiariamo, assumendo la piena responsabilitá di tale dichiarazione, che il prodotto é conforme alla seguenti normative e ai relativi documenti. EN50144, EN292-2, EN61000 et EN55014 in base alle prescrizioni delle direttive 89/336/EEC e 98/37/EC
