MANUAL DE USUARIO BD-1200 RYOBI

TALADRADORA ATORNILLADORA INALAMBRICA DE ALTAS PRESTACIONES

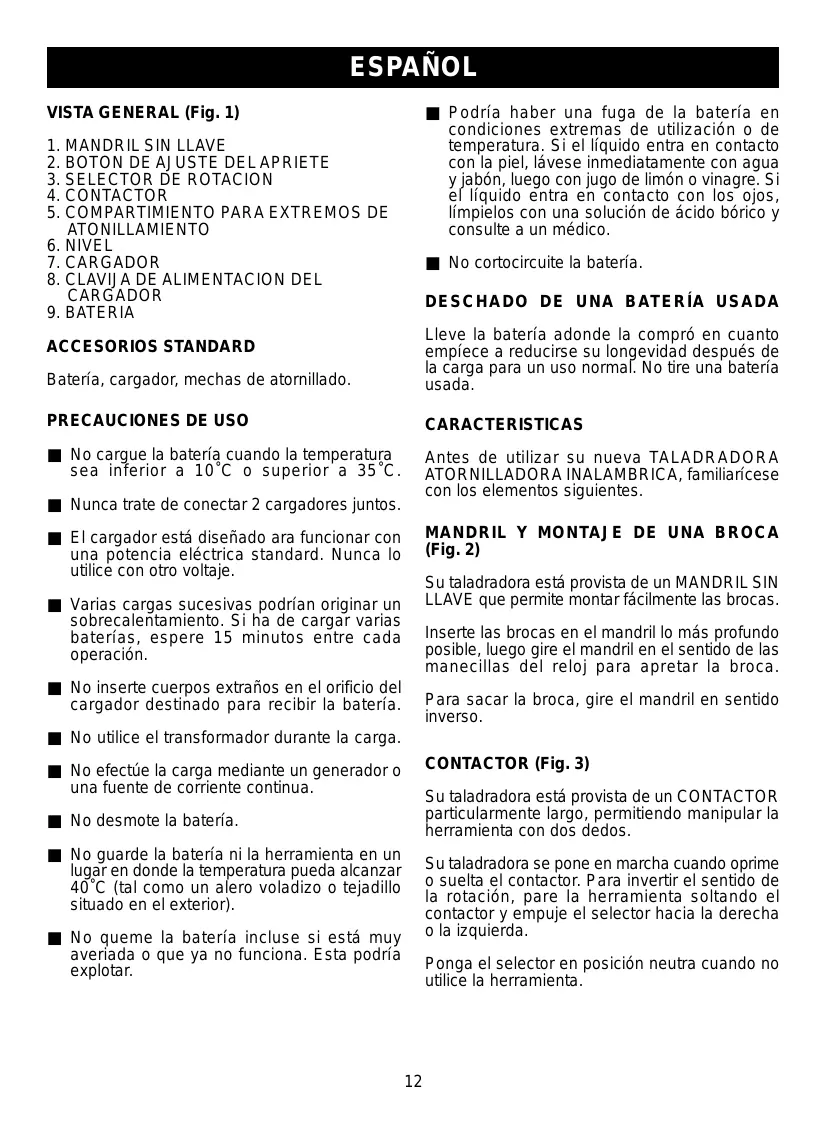

ESPAÑOL ■ Podría haber una fuga de la batería en condiciones extremas de utilización o de temperatura. Si el líquido entra en contacto con la piel, lávese inmediatamente con agua y jabón, luego con jugo de limón o vinagre. Si el líquido entra en contacto con los ojos, límpielos con una solución de ácido bórico y consulte a un médico. VISTA GENERAL (Fig. 1)

■ No cortocircuite la batería.

DESCHADO DE UNA BATERÍA USADA

Batería, cargador, mechas de atornillado. Lleve la batería adonde la compró en cuanto empíece a reducirse su longevidad después de la carga para un uso normal. No tire una batería usada.

CARACTERISTICAS ■ No cargue la batería cuando la temperatura sea inferior a 10˚C o superior a 35˚C. Antes de utilizar su nueva TALADRADORA ATORNILLADORA INALAMBRICA, familiarícese con los elementos siguientes. ACCESORIOS STANDARD ■ Nunca trate de conectar 2 cargadores juntos.

MANDRIL Y MONTAJE DE UNA BROCA

(Fig. 2) ■ El cargador está diseñado ara funcionar con una potencia eléctrica standard. Nunca lo utilice con otro voltaje. Su taladradora está provista de un MANDRIL SIN LLAVE que permite montar fácilmente las brocas. ■ Varias cargas sucesivas podrían originar un sobrecalentamiento. Si ha de cargar varias baterías, espere 15 minutos entre cada operación. Inserte las brocas en el mandril lo más profundo posible, luego gire el mandril en el sentido de las manecillas del reloj para apretar la broca. ■ No inserte cuerpos extraños en el orificio del cargador destinado para recibir la batería. Para sacar la broca, gire el mandril en sentido inverso. ■ No utilice el transformador durante la carga. CONTACTOR (Fig. 3) ■ No efectúe la carga mediante un generador o una fuente de corriente continua. Su taladradora está provista de un CONTACTOR particularmente largo, permitiendo manipular la herramienta con dos dedos. ■ No desmote la batería. ■ No guarde la batería ni la herramienta en un lugar en donde la temperatura pueda alcanzar 40˚C (tal como un alero voladizo o tejadillo situado en el exterior). Su taladradora se pone en marcha cuando oprime o suelta el contactor. Para invertir el sentido de la rotación, pare la herramienta soltando el contactor y empuje el selector hacia la derecha o la izquierda. ■ No queme la batería incluse si está muy averiada o que ya no funciona. Esta podría explotar. Ponga el selector en posición neutra cuando no utilice la herramienta.

BATERÍA (Fig. 8) N´IVEL (Fig.4) Su talaradora tiene un nivel que le permite realizar fácilmente agujeros horizontales. Apague siempre la herramienta antes de instalar o retirar una batería. Para taladrar a la horizontal, centre la burbuja entre las líneas paralelas trazadas sobre el vidrio. Para retirar la batería, sujétela por los lados. No empuje la batería cuando la esté instalando.

SIRVEN PARA ENFRIAR EL MOTOR. Su taladradora está equipada con un compartimiento para guardar los extremos de atornillamiento.

■ TALADRADO DE LA MADERA

Para que la madera no se rompa alrededor del agujero, coloque un trozo de madera detrás de la zona de taladrado. AJUSTE DE LA FUERZA DE APRIETE (Fig. 6) Para utilizar la herramienta como atornilladora, gire este botón en uno u otro sentido para aumentar o reducir la fuerza de apriete.

■ TALADRADO DEL METAL

También puede taladrar metales tales como las hojas de acero, de cobre y de aluminio, de acero inoxidable y tubos. Marque el lugar del agujero con un clavo o con una punta. Si el motor se para durante algunos sequndos cuando la unidad es utilizada como taladradora, se puede quemar el motor o la llave de contacto o reducir la longevidad de la batería. Por lo tanto tiene que evitar esta clase de accidente. ■ ATORNILLADO Escoja una broca correspondiente al tamaño del tornillo para no dañarle la cabeza. BATERÍA Tiene que cargar la batería de su nueva taladradora inalámbrica, antes de utilizarla. Para ello, sírvase del cargador suministrado. Las baterías son sensibles a la temperatura, por eso evite cargarlas en el exterior o en pleno sol, si no la duración de la carga será inferior a una carga normal. CARGA DE LA BATERÍA(Fig.7)

1. Asegurarse de que el enchufe esté conectado

2. Conectar el cargador a la red eléctrica.

NOTA: El indicador electroluminiscente, (LED), localizado en la batería, se encenderá cuando el cargador esté conectado correctamente a la red. Esta luz indica que la herramienta está cargando y permanecerá encendida hasta que el cargador sea desconectado de la red. NOTA: No operar la herramienta mientras esté conectada al cargador.

3. Antes de utilizarla, asegúrese de que reciba

una carga durante 3 horas por lo menos.

ESPAÑOL ESPECIFICACIONES TALADRADORA ATORNILLADORA BD-1200 Capacidad del mandril Capacidad di taladrado Metal Madera Apriete máx. Motor Velocidad sin carga máx. Regulación de par de ajuste Peso neto 10 mm CARGADOR Potencia Voltaje de carga BC-80E 230V-AC 50Hz 12 V

CE DECLARACIÓN DE CONFORMIDAD

Declaramos bajo nuestra exclusiva responsabilidad que este producto es conforme a las siguientes normas o documentos normalizados: EN50144, EN292-2, EN61000 et EN55014 de acuerdo con las regulaciones 89/336/EEC y 98/37/EC Livello di pressione del suono Livello di protenza del suono Il valore d’accelerazione della media ponderale quadrata Nivel de presión del sonido Nivel de potencia del sonido Valor de aceleración medio cuadrático ponderado 60,2 dB (A) 73,2 dB(A) menos de 0,8 m/s2
