MANUALE UTENTE DHD1193M DE DIETRICH

Scopire i prodotti De Dietrich significa provare emozioni uniche che possono dare soltanto gli oggetti di valore.

Si è attirati fin dal primo sguardo. La qualità del design è visible nell'estetica che sfida il tempo e nelle finiture accurate che rendono agli oggetto elegante e raffinato, in perfetta armonia tra loro.

Viene poi la voglia irresistibile di toccare. Il design De Dietrich si basa su materiali robusti e prestigiosi che lasciano ampio spazio all'autenticità.

Associando la Tecnologia più evoluta e materiali nobili, De Dietrich garantisce la realizazione di prodotti di elevata manifattura al servizio dell'arte culinaria, una passione condivisa da tutti coloro che amano la cucina.

Le auguriamo piena soddisfazione con quello nuovo appearecchio e saremo lieti di accogliere i Suoi suggerimenti e di rispondere alle Sue domande. La invitiamo a trasmettere le eventuali domande al nostro servizio consumatori o tramite il loro scopo.

La invitiamo a registrar il prodotto acquistato su www.de-dietrich.com per usufruire deivantaggi offerti nella marca.

La ringraziamo per la Sua fiducia.

De Dietrich

Può trovare tutte le informazioni riguardanti lamarca su www.de-dietrich.com La invitiamo a visitare La Galerie De Dietrich, 6 rue de la Pétinière - Parigi VIII

Aperta dal martedi al sabato, dalle 10 alle 19.

Servizio Consumatori 0892 02 88 04.

1/ALL'ATTENZIONE DELL'UTENTE

• Istruzioni di sicurezza 04
• Tutela dell'ambiente 05
• Descrizione dell'apparecchio 05

2 / INSTALLAZIONE DELL'APPARECCHIO

Utilizzo con la modalità ricircolo 07
Collegamento elettrico 08
- Installazione della cappa 09

3 / UTILIZZO DELL'APPARECCHIO

• Descrizione dei comandi 11

4 / MANUTENZIONE E PULIZIA DELL'APPARECCHIO

Pulizia del filtrone e del recuperatore di grasso 13
- Sostituzione del filtro a carbone 13
Pulizia della superficie esterna 13
Sostituzione della lampada 13

5/ANOMALIE DI FUNZIONAMENTO 14
6/SERVIZIO POST VENDITA 14

Important Conservare q

l'apparecchio. Se l'apparecchio dovesse essere venduto o ceduto ad altre persone, assicurarsi che sua accompagnato dalle istruzioni d'uso. La invitiamo a leggere attendamente quosti consigli prima d'installare e utilizzare l'apparecchio. Sono stati elaborati per la Sus sicurezza e per quella delle persone che Le stanno vicino.

- ISTRUZIONI DI SICUREZZA

-Questo apparecchio è stato ideato per un un utilizzato non professionale in normali abitazioni.
-Questo apparecchio non è stato ideato per essere utilizzato da persona (ivi compresi i bambini) con disponà fisiche, sensoriali o mentali ridotte, oppure da persona privile di esperienza o che non hanno le conoscenze adeguate, salvo se hanno potuto usufruire,tramite una persona responsabile della loro sicurezza, di una sorveglianza o d'istruzioni preliminari sull'utilizzo dell'apparecchio. Si consiglia di sorvegliare i bambini per accertarsi che non giochino con l'apparecchio.
-Alla segna dell'apparecchio, estrarlo immediamente dall'imballaggio. Verificarne le condizioni generali. Scrivere le eventuali riserve sul modulo di segna, una copia del quale dovrè essere conservata.
-Questo appearecchio è destinato a un normale utilizzato domestico. Non utilizzare l'apparecchio a fini commerciali o industriali o per qualunque altro fine per il quale non è stato progettato.
-Non modificare e non cercare di modificare le caratteristiche tecniche di quello apparecchio. Potrebbe essere pericoloso.
-Le riparazioni devono essere effettuate esclusivamente da un technician autorizzato.
-Scollegare sempre la cappa prima di procedere alla pulizia o alla manutenzione.
-Providedere ad arieggiare correttamente la stanza in caso di uso simultaneo della cappa e di altri apparetti alimentati da una fonte di energia che non sia quella elettrica. In

Attenzione

Nel caso di una cucina riscaldata con un appearecchio collegato a un camino (es.: stufa), occorre installare la cappa con la modalità ricircolo. Non utilizzato la cappa除去 i filtri a cassetta.

Una ventilazione corretta della stanza va prevista quando una cappa da cucina è utilizzata simultaneamente ad appearecchi che utilizzato gas o un'alto combustibile.

eso:do si evitera che la cappa aspiri i gas di combustione.

-È vietato fiammeggiare gli alimenti oppure far funzionare i fornelli a gas alla recipienti, molto la cappa (le fiamme aspirate rischierebbero di deteriorare l'apparecchio).
-Le fritture realizzate molto l'apparecchio devono essere sorvegliate costamente. Gli oli e i grassi ad altissime temperature possono prendere fuoco.
-Rispettare la frequenza di pulizia e di sostituzione dei filtri consigliata. L'accumulo di depositi di grasso cui provocare un incendio.
-Non è consentito l'uso della cappa sopra un fuoco prodotto da legno o carbone.
-Nonutilizzareapparecchiavapore oad alta pressione per la pulizia della cappa (norme relative alla sicurezza elettrica).
- Con lo scrupolo di migliorare continuamente i nostri prodotti, ci riserviamo il diritto di apportare qualiasi modifica alle loro specifiche tecniche e operative o al design, al passo con le ultime Tecnologie.

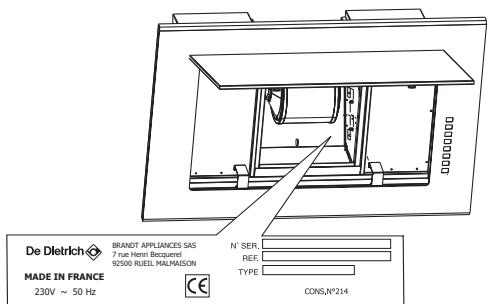

-Per ritrovare lavormente in futuro i codici prodotto dell'apparecchio, si consiglia di annotarli nella pagina "Servizio post vendita e relazioni con i consumatori". (Questa pagina spiegaanche dove trovare i codici sull'apparecchio).

TUTELA DELL'AMBIENTE

• I materiali d'imballaggio di quello apparetcchio sono riciclabili. Per participare al riciclaggio e contribuire alla tutela dell'ambiente, si consiglia di gettare l'imballaggio negli apposti contentitori messi a disposizione dal comune.
• Anche l'apparecchio contiene molti materiali riciclabili. Esso è pertanto marcato con questo

logo perindicare che gli apparecchi usurati non devono essere smaltiti con i rifiuti urbani. Il riciclaggio degli apparecchi organizzato dal costruttore avverràosi nelle migliorioni condizioni, conformmente alla direttiva europea 2002/96/CE relativà allo smaltimento di apparecchiature elettriche ed elettroniche. Rivolgersi al comune o al rivenditore per conoscere i punti di raccolta per apparecchi usurati più vicini al proprio domicilio.

-La ringraziamo per il Suo contributo alla tutela dell'ambiente.

Attenzione

L'installazione deve essere effettuata da impiantisti o personale qualificato.

Attenzione

Prima di utilizzato per la prima volta il filtro a carbone, togliere la pellicola di protezione.

Attenzione

Le parti accessibili di quello apparecchio possono divertare calde durante l'utilizzo con apparecchi di cottura.

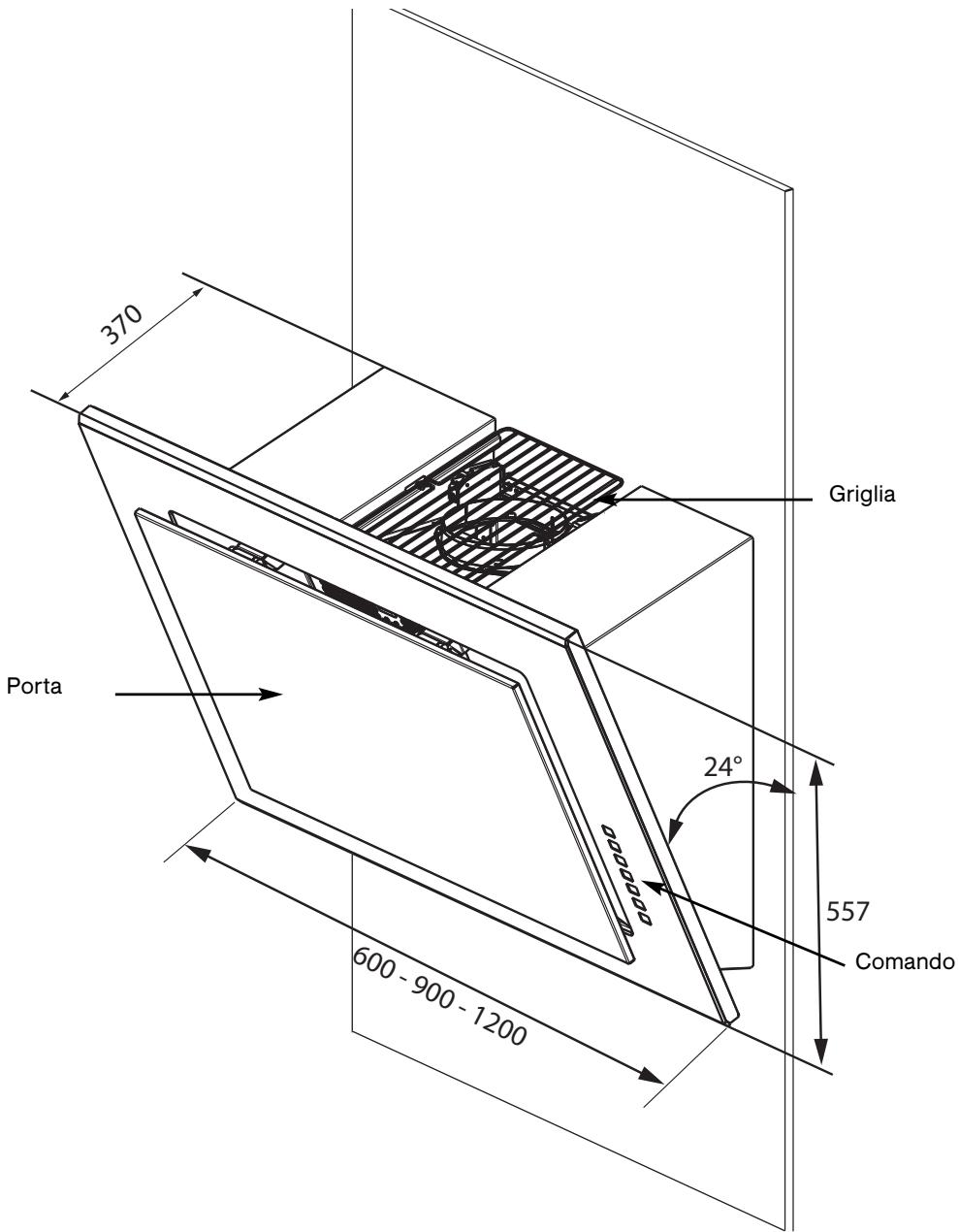

DESCRIZIONE DELL'APPARECCHIO

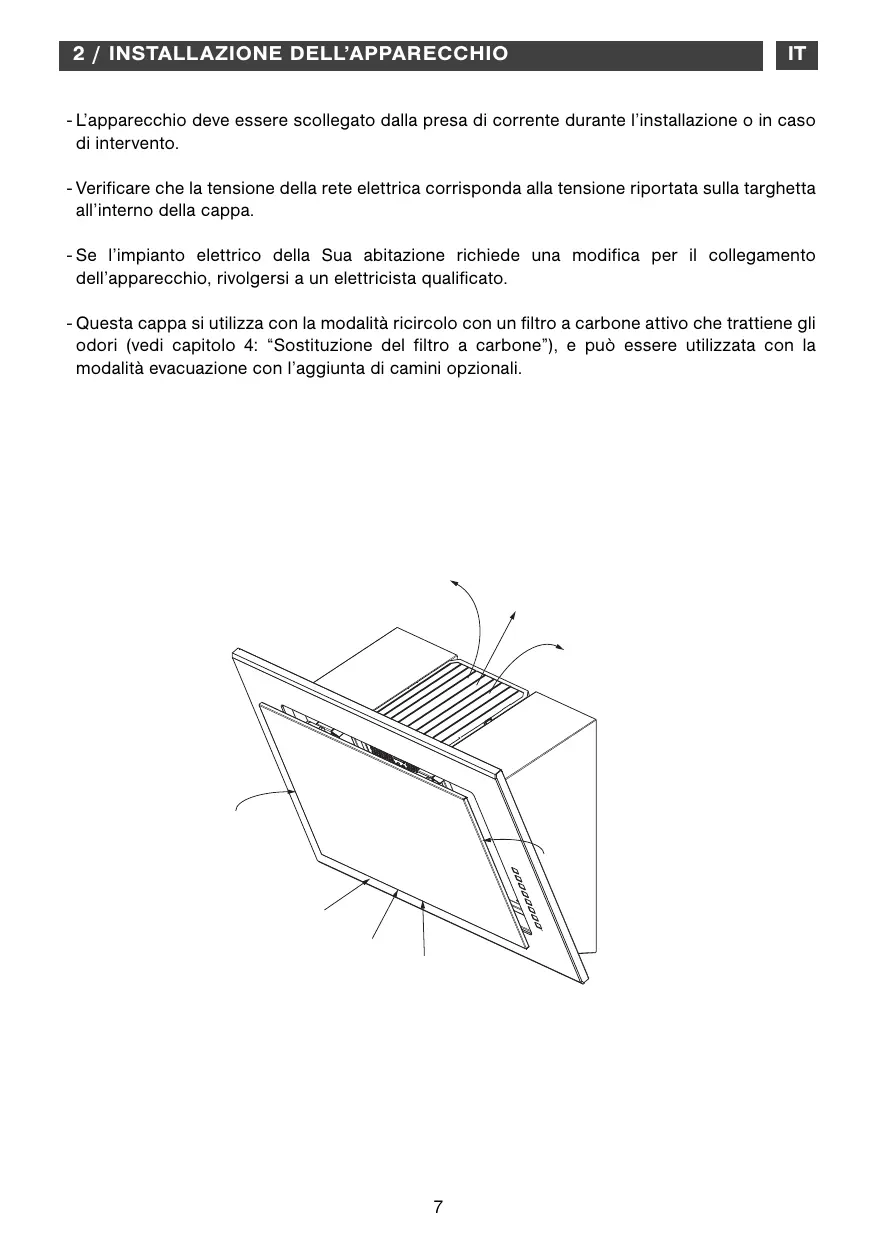

• L'apparecchio deve essere scollegato alla presa di corrente durante l'installazione o in caso di intervento.
• Verificare che la tensione della rete elettrica corrisponda alla tensione riportata sulla targhetta all'interno della cappa.
• Se l'impiano elettrico della Sus abitazione richiede una modifica per il collegamento dell'apparecchio, rivolgersi a un elettricista qualificato.

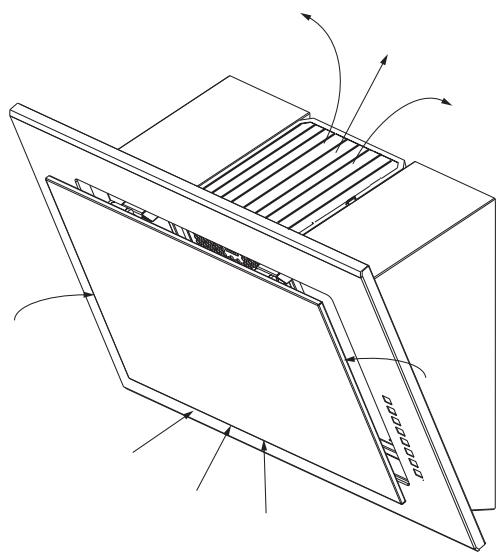

• Questa cappa si utilizza con la modalità ricircolo con unrello a carbone attivo che trattiene gli odori (vedi capitolo 4: "Sostituzione delrello a carbone"), e più essere utilizzata con la modalità evacuatione con l'aggiunta di camini opzionali.

Durante l'installazione e gli interventi di manutenzione, l'apparecchio deve essere scollegato alla rete elettrica e i fusibili devono essere disattivati o rimossi.

Il collegamento elettrico deve essere realizzato quando l'assemblaggio e il fissaggio.

Verificare che:

• la potenza dell'impianto sua sufficiente
• i fili dell'impianto elettrico siano in buone condizioni
• il diametro dei fili sua conforme alle regole d'installazione.

Attenzione

Questo appearecchio è dotato di un cavo d'alimentazione H 05 VVF a 3 conduttori da 0,75 ~mm^2 (neutro, fase e terra). Deve essere collegato alla rete 220-240 V monofase mediante una presa di corrente normalizzata CEI 60083 che deve restare accessibile durante l'installazione oppure incorporeando un interrottore nelle canalizzazioni fisse, conformmente alle regole d'installazione.

Non potremo essere ritenuti responsabili di eventuali incidenti dovuti a un collegamento alla terra inesistente o errato. Il fusibile dell'implanto deve essere di 10 o 16 A. Se il cavo d'alimentazione è danneggiato, rivolgersi al servizio post vendita per evitare pericoli.

Attenzione

Se l'impiano elettrico dell'abitazione richiede una modifica per il collegamento dell'apparecchio, rivolgersi a un elettricista qualificato.

Attenzione

Se la cappa presenta una qualiasi anomalia, scollegare l'apparecchio o togliere il fusibile corrispondente al cavo di collegamento dell'apparecchio.

- MONTAGGIO DELLACAPPA

Attenzione

L'installazione deve essere conforme alla normativa in vigore per la ventilazione dei locali.

In Francia, tali norme sono indicate nel DTU 61.1 del CSTB. In particolare, l'aria evacuata non deve essere inviata in un condotto utilizzato per evacuare i fumi di apparecchi che utilizzato gas o altri combustibile. L'utilizzo dei condotti adibiti ad altre uso cui avvenire soltanto dopo parere positivo di un technician competente.

La distanza tra il piano di cottura e la parte più Bassa della cappa deve essere compresa tra 50 e 65 cm (utilizzato lo schema in dotazione con l'apparecchio).

• Tracciare una linea orizzontale all'altezza scelta.

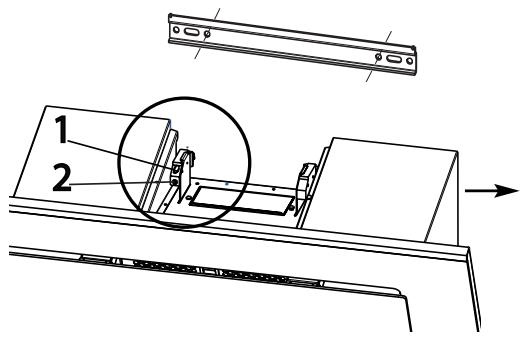

• Poggiare lo schema di perforazione contro il muro, utilizzato tasselli e viti adatti al tipo di muro.
• Praticare i fori. Inserire i tasselli.

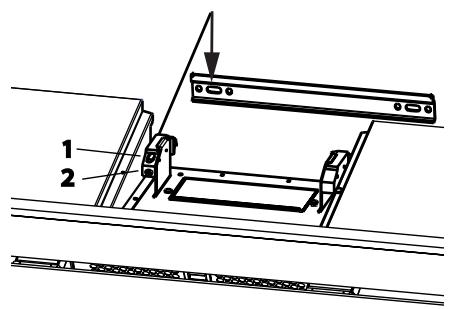

• Avvitare la barretta di fissaggio al muro.
• Svitare completeness le viti n. 2 per far uscire al massimo il gancio.
• Posizione are la cappa sulla barretta.
• Riavvitare la vite n. 2 per fissare la cappa sul muro.
• La vite n. 1 permette di regolare l'orizzontalità della cappa.
• Aprire la porta della cappa, togliere ilchio a cassetta e mettere la vite antisollevamento (3).
• Mettere il filtro a carbone sul filtro a cassetta mediante i due dispositivi di fissaggio metallici (cfr. paragrafo "Sostituzione del filtro a carbone").

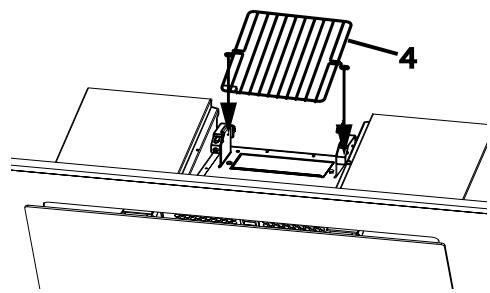

• Fissare la griglia (4) con le 2 viti in dotazione.

Eolisi

Luci

Timer

III Boost

Boost

3

Velocita 3

2

Velocità 2

Accensione/Spegnimento - Bassa velocità

Consiglio

Questo manuale d'installazione e di utilizzo è valido per più modelli. Ci possono essere

lievi differenze nei particolari e nelle dotazioni tra quello apparecchio e le descrizioni presentate.

DESCRIZIONE DEL COMANDI

- Accensione/Spegnimento

Premendo il tasting ① è possibile accendere la cappa alla velocità 1. Il tasting ① è acceso.

Premendo una volta il tasto ① la cappa si spegne.

- Saturazione filtering a cassetta

Il tasting ① lampeggia (1 flash breve) per 2 minuti dopo lo spegnimento della cappa, per segnalare che i filtri a cassetta devono essere puliti (vedi capitolo "Pulizia delrosso a cassetta").

Premere a lungo (più di 2 secondi) ① per sbloccare la funzione "Saturazione".

- Saturazione del filtro a carbone

Il tasting ① lampeggia (2 flash brevi) per 2 minuti dopo lo spegnimento della cappa, per segnalare che i filtri a carbone devono essere sostituiti (vedi capitolo "Sostituzione del filtrato a carbone").

Premere a lungo (più di 2 secondi) ① per sbloccare la funzione "Saturazione".

2

Modifica della velocità

Dopo ave acceso la cappa, è possibile modificare la velocità di aspirazione premendo per scegliere la velocità 2 2^11 ( 2^11 è acceso) o la velocità 3 3^11 ( 3^11 è acceso).

3

La funzione Boost perpette alla cappa di restare per 10 minuti alla velocità massima 4 e di ritornare in seguito alla velocità 2.

III Boost

- Configurazione della modalità ricircolo (o evacuazione in opzione)

Premendo a lungo (più di 2 sec.) i tasti 2^ e 3^ è possibile scegliere la modalità

Evacuationo Ricircolo. I tasti 2^ll e 3^ll sono accesi ed i tasti ① o B o s t lampeggiano.

Premendo brevamente il tasting ① è possibile scegliere la modalità Ricircolo (il tasting ① lampeggia ed il tasting Boosr è spento).

Premendo brevamente il tasto Boost è possibile scegliere la modalità Evacuazione (il tasto Boost lampeggia ed il tasto ① è spento).

Premendo brevamente la configurazione è confermata (oppure la conferma avviene dopo 10 secondi).

La modalità per difetto della cappa è "Evacuazione".

3 / UTILIZZO DELL'APPARECCHIO

- Spegnimento ridardato

Alla fine della cottura, è possibile selezionare il tasto (10) per spegnere la cappa. Questa funzione permette di mantenere l'aspirazione per 10 minuti alla velocità selezionata.

lampeggia e il tasto della potenza è acceso.

Per annullare lo spegnimento ridardato, premere una volta lo stesso tasto: lo spegnimento ridardato è annullato.

Luci

Premendo brevamente il tasting è possibile accendere la lampada alogena della cappa o spegnerla.

- Funzione Eolisi

brevamente il tasting , la funzione viene attivata. Per un'ora, la cappa passa alternativamente alla velocità 1 (per 5 minuti) a un arresto di 10 minuti.. Il tasting è accesso e la spia lampeggia.

Alla fine della durata scelta, la cappa si spegne da sola. Per interrompere esta funzione, premere di nuovo

Programmazione della funzione Eolisì

Premendo alungo il tasto , la programmazione viene attivata.

Il tasting lampeggia in alternanza con il tasting,indicando l'inizio della programmazione.

Ogni volta che il tasto ⑩ viene premuto brevamente, la durata della funzione Eolisì è augmentata di 1 ora (da 1 ora a 9 ore massimo, poi ritorna a 1 ora). Il tasto ⑦ lampeggia in alternanza con il tasto ⑩ (il numero di flash successivi è parl al numero di ore scelto). La conferma della programmazione avviene automaticamente dopo 25 secondi o premendo brevamente ⑧ (Il tasto ⑦ lampeggia in alternanza con il tasto ⑩).

La programmazione è confirmata premendo una volta il tasto . Bisogna premere una seconda volta per annullarla.

- Spegnimento automatico ventilatore

Se si dimentica di spegnere la cappa, quella si spegnerà automaticamente dopo 9 ore di funzionamento.

- Spegnimento automatico luci

Se si dimentica di spegnere le lui, queste si spegneranno automaticamente dopo 9 ore di funzionamento.

Attenzione

Scollegare l'apparecchio (staccando la presa o azionando l'interruttore principale) prima di effettuarne la manutenzione e la pulizia. Una regolare manutenzione dell'apparecchio è garanzia di corretto funzionamento, buona resa e durata.

Il mancato rispetto delle istruzioni di pulizia dell'apparecchio e dei filtri cui provocare un incendio. E' quindi importante rispetto scrupolosamente le istruzioni di manutenzione.

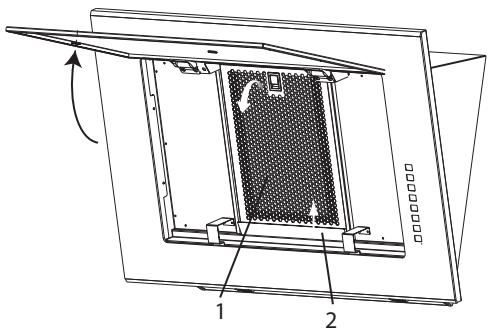

PULIZIA DEL FILTRO (1) E DEL RECUPERATORE DI GRASSO (2)

I filtrato trattiene i vapori grassi. Deve essere pulito agli 30 ore di utilizzo circa o una volta al mese minimo. Utilizzare una spazzola morbida, acqua calda e un detersivo delicato. Sciacquare e asciugare accuratamente il filtrato prima di riposizcionarlo.

• Sollevare e tenere aperta la porta.
  -Fare scendere il filtro a cassetta (1) versus il basso.
  -Togliere il recuperatore di grasso (2) sollevandolo.

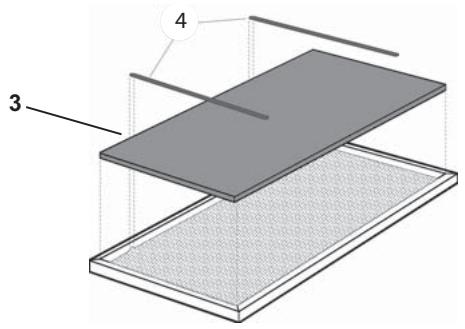

SOSTITUZIONE DEL FILTRO A CARBONE (3)

Questo filtrato trattiene gli odori e deve essere sostituito dopo circa 120 ore di utilizzo. Il filtrato può essere ordinato presso il rivenditore di fiducia.

• Smontare ilhetto a cassetta
• Togliere i 2 dispositivi di fissaggio metallici (4)
• Togliere il filtro a carbone dal filtro a cassetta
• Mettere unhetto nuovo sulhetto a cassetta
• Reinstallare i 2 dispositivi di fissaggio
• Riposizione are di nuovo ilhetto a cassetta

PULIZIA DELLA SUPERFICIE ESTERNA

Per la pulizia esterna della cappa utilizzato acqua e sapone, sciacquare con acqua pulita ed asciugare con un panno morbido (non usare mai creme detersive, spugne abrasive o spugne metalliche).

SOSTITUZIONE DELLA LAMPADA

Modello con lampada alogena (4)

Togliere il coperchio.
Sostituire la lampada alogena G4-20 W-12 V.
-Riposizionare il tutto procedendo al contrario.

Modello con lampada LED

• Contattare il Servizio Post Vendita

PROBLEMI	SOLUZIONI
La cappa non funziona...	Verificare che: • non vi sia interruzione di corrente • sia stata selezionata una velocità.
La cappa ha un rendimento scarso...	Verificare che: • la velocità motore selezionata sia sufficiente per la quantità di fumo e di vapore erogata • la cucina sia sufficientamente arieggiata per consentie una mandata d'aria • il filtrato a carbone non si ausurato (cappa con modalità ricircolo).
La cappa si è spenta nel corso del normale funzionamento	Verificare che: • non vi sia interruzione di corrente • il dispositorio d'interruzione onnipolare non sia scattato.

IT | 6 / SERVIZIO POST VENDITA

Gli eventuali interventi sull'apparecchio devono essere effettuati da personale qualificato e autorizzato alla ditta concessionaria del marchio. Al momento della chiamata,indicare i riferimenti completi dell'apparecchio (modello, tipo, numero di series). Queste informazioni sono riportate sulla targhetta segnaletica.(Fig. 1).

PEZZI ORIGINALI

In occasione di un'intervento di manutenzione, richiedere l'utilizzo esclusivo

di pezzi di ricambio originali certificati.

<4FORYou>

Numero Verde

800 900 628

1 24 MESI FULL.

Due anni di assistenza a domicilio completeness gratuite.

Entro 15 giorni alla data di acquisito o consegna dell'elettrodomestico, chiamate ilNumero Verde De Dietrich e potrete aderire al programma 4FORYOU. Garantitevi sicurezza e tranquilità in cucina.

2 TESSERA PRESTIGE.

Diventate un nostro cliente Prestige con la tessera gratuite que prolunga la vostra assistenza di un anno e vi offre un trattamento di riguardo. Per ottenerile信息服务uccento è necessario essere in possesso dello incontrino o della balla di consegna delle elettrodomestico, al momento della registrarzione.

3 TRAINING & CHECK.

Comodamente a casa yostra potrete ricevere uno specialista De Dietrich che vi illustrrara tutte le funzionalita del prodotto acquistato e verifichera sua corretta installatione.

Richiedete i modi e costi del servizio alNumero Verde De Dietrich.

4 PRESTIGE PLUS.

Assicuratevi cinque anni di tranquilità. Attivando la garanzia Prestige Plus De Dietrich avrete altri due anni di maxi assistenza che si sommano all'annode della tessera Prestige e ai due convenzionali. Richiedete i modi e i costi del servizio alNumero Verde De Dietrich.

NORMEDI GARANZIA 24 MESI

DURATA

De Dietrich, in presenza di vizi di conformità inequivocabilmente riconducibili a difetti di origine, garantisce le propripe apperecchiaur per un periodo di due anni alla data d'acquisto da parte del consumatore finale, comprovata da un documento valido ai fini fiscali rilasciato dal rivenditore.

VALIDITA

La garanzia e riconoscuiata consumatore per i prodotti venduti sul territorio italiano (compresa la Republica di San Marino e la Citta del Vaticano) e che vengono utilizzati per uso domestico ovrero non utilizzati nell'ambito di una attività commerciale e/o professionale.

Il diritto alla garanzia sare.compravato dal certificate originale e da documento valido ai finali fiscali rilasciate dal rivenditore al momento dell'acculto, dai cui siano desumibilile lavorolo, matricola del prodotto, data di acquisto e nominativo del rivenditore stesso.

La presente garanzia convenzione offerta da De Dietrich lascia impreguidati i diritti del consumatore previsti alla legalizione in vigore che disciplina la vendita dei beni al consumo.

RESPONSABILITA DI DE DIETRICH

De Dietrich, si impegna a correggere la difettosità,enza alcuna spesa per il consumatore, qualora esta si presenti durante i primi ventiquattro mesi di vita del'apparecchiatura.

Il recapito Telefonico dei centri di assistenza autorizzati è disponibile contattando ilNumero Verde 800900628.

Qualora il ripristino della functionalità non fosso posibile attraverso la riparazione e/o qualora la stessa risultasseccessivamente onerosa rispetto al vale del prodotto, De Dietrichi si impegna alla sostituzione dell'apparechicutara lascando immutati la scadenza ed i termini di garanzia comprovati dal documento fiscale rilascato dal rivendatore il momento dell'acquire.

LIMITAZIONE DI RESPONSABILITA

La difettosità non è imputabile a De Dietrich, nel caso venga riscontrato dal personale technique autorizzato che a causali sono intervenuti condizioni esternale al funzionamento del prodotto. Solo a titolo di esempio, si considerano condizioni esternee:

• Portata insufficiente (o non a normala) degli impianti eletrici, idrici o gas;

• Negligenza, incura, manionissione, rottra accidentale, danneggiamento nel trasporto, casi come l'uso e la manutenzione impropria da parte del consumatore;

Disturbi sulla rete elettrica;

• Installazione non conforme;

• Mancata osservanza di quanto riportato e raccomando nel libertto d'uso, manutenzione ed struzioni del prodotto che costiluite parte integrente al contratto di vendita;

• Danià causati all'apparecciatura da eventi atmocferici e naturali (ad esempire: fulmini, inondazioni, incendi, terremoti ecc.) o da atti di vandalismo.

Sono altresi esclusi alla guaranzia, gli interventi effettuati per la sostituzione di parti in plastica o componenti soggetti ad usura e/o asportabili (ginglei, parti

in vetro, guarmizioni, lampadine, manopole, tubazioni esteme ecc.) a meno che la rosta rottria e/o malfunzione non siano riconducibili a difetti di origine.

Non sono inolte considerati nel perimetro della garanzia gli interventi per dimostrazione di funzionamento, controlling e manutenzioni periodiche e tutto che, all'atto della vendita, era stato portato a conoscenza del consumatore o che quest'unlimono non poteva ragionevolmenteignore.

Gli interventi di assistenza descritti in questo paragra-fo "Limitazione di responsabilità" non esendo riconoscuti in garanzia saranno a carico del consumatore finale.

De Dietrich declina ogni responsabilità per eventuali danni che possano, direttamente o indiretamente, derivare a persone cose o animali in consulenza della mancata osservanza di tutte le prescrizioni indicate nell'apposto libretto struzioni e concertoi uso e manutenazione dell'elettrodometismo.

La garancia decade nel caso di intervento effettuato da personale non autorizzato.

INTERVENTI FUORI GARANZIA

Una volta scaduto il periodo di garanzia, le spesse per eventuali interventi di riparazione saranno sostenute al consumatore. Qualioro si dovese renderne necessario, l'utenteroppa rivolgersi alla notre de centri di assistenza dai quali potra ottenere,oltre ad una elevata preparazione professionale, ricambi originali testati e garantiti e tariffie di intervento convenienti e trasparenti independentemente da la distance tra la sua abitazione e sede del centro di assistsenza.
