MANUALE UTENTE DHD9002X DE DIETRICH

Cappa per piano di lavoro

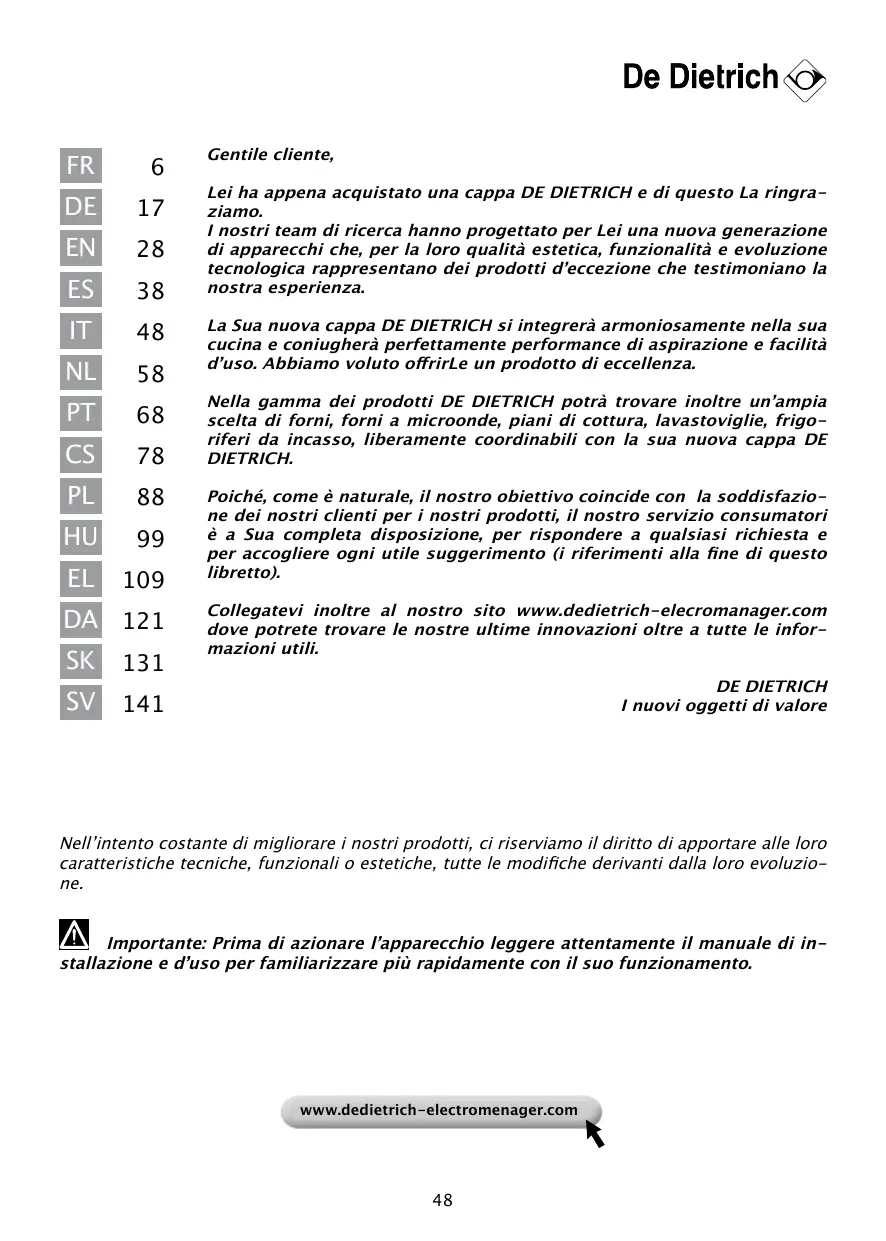

Lei ha appena acquistato una cappa DE DIETRICH e di questo La ringrażiamo.

I nostri team di ricerca hanno progettato per Lei una nuova generatione di apparecchi che, per la loro qualità estetica, funzionalità e evoluzione Tecnologica rappresentano dei prodotti d'eccezione che testimoniano la nostra esperienza.

La Sua nuova cappa DE DIETRICH si integrerà armoniosamente nella sua cucina e coniugherà perfettamente performance di aspirazione efacilityà d'uso. Abbiamo voluto offrirLe un prodotto di eccellenza.

Nella gamma dei prodotti DE DIETRICH pourrait trovare inoltre un'ampia scelta di fornì, fornì a microonde, piani di cottura, lavastoviglia, frigo-riferi da incasso, liberamente coordinabili con la sua nuova cappa DE DIETRICH.

Poiché, come è naturale, il nostro obiettivo coincide con la soddisfazione dei nostri clienti per i nostri prodotti, il loro servizio consumatori è a Sua completenesse, per rispondere a qualsiasi richiesta e per accogliere agli utile suggerimento (i riferimenti alla fine di quello libretto).

Collegatevi inoltre al nostro sito www.dedietrich-electromanager.com dove potrete trovare le nostro ultime innovazioni altri a tutte le informazioni utili.

DE DIETRICH I nuovi oggetti di valore

Nell'intento costante di migliorare i nostri prodotti, ci riserviamo il diritto di apportare alle loro caratteristiche tecniche, funzionali o estetiche, tutte le modifiche derivanti alla loro evoluzione.

Importante: Prima di azionare l'apparecchio leggere attendamente il manuale di in-azione e d'uso per familiarizzato più rapidamente con il suo funzionamento.

INDICE

IT

1 / ALL'ATTENZIONE DELL'UTENTE

• Istruzioni di sicurezza 50
• Montaggio della cappa 51
• Descrizione dell'apparecchio 51

2 / COME INSTALLARE LA CUPPA

• Montaggio del motore separato 53
• Smontaggio del filtro a cartuccia 54
• Montaggio del filtro a carbone 54
• Connessione elettronica della cappa 54

3 / COME FUNZIONA LA CAPPA 55

4 / COME PULIRE LA CAPPA 56

5/ANOMALIE DI FUNZIONAMENTO 57

6 / SERVIZIO DI ASSISTENZA POST VENDITA 57

1/ ALL'ATTENZIONE DELL'UTENTE

IT

Importante: conservare le presenti istruzioni d'uso con l'apparecchio. Se l'apparecchio dovesse essere venduto o Ceduto ad altri, assicurarsi cheesso sa accompagnato delle presenti istruzioni. Vi ringraziamo di prendere notadi quosti consiglio prima di installare eutilizzare I'apparecchio. Essi sono stati redatti per la sicurezza personale vostra e altrui.

Il costruttore declina agli responsabilità per qualsi ai inveniente, danno o incendio provocato su e dall'apparecchio e dovuto alla non osservazione delle istruzioni del presente manuale.

- ISTRUZIONI DI SICUREZZA

Queste cappe sono state progettate per l'utilizzo in ambiente domestico da parte di utenti privati. L'apparecchio deve essere usato da persone adulte. Sorvegliate che i bambini non lo tocchino e non lo utilizzato come glacattolo. Assicuratave inoltre cheeci non ne manipolino i comandi.

• Alla consegna dell'apparecchio rimuovere l'imballaggio o farlo rimuovere immediatamente. Verificare il suo aspetto generale. Esprimere le eventuali osservazioni scrivendole sul documento di trasporto, di cui conserverete una copia. Il sostro apparecchio è destinato al normale uso domestico. Non va utilizzato per uso commerciale o industriiale o per altri scopi diversi da quelli per cui è stato progettato.

• Non modificare né cercare di modificare mai le caratteristiche di quello apparecchio. Ciò costituirebbe un pericolo.

Le riparazioni dovranno essere effettuate esclusivamente da uno specialista autorizzato.

Scollegare sempre la cappa prima di procedere alle operazioni di pulizia o alla sua manutenzione.

• Aerare adeguatamente l'ambiente in caso di funzionamento simultaneo della cappa con altri apparetti alimentati da una fonte di energia diversa da quella elettrica ecisionché la cappa non aspiroi dei gas combusti.

• E' vietato cucinare cibi alla fiamma o far funzionare i fornelli a gasenza recipienti di cottura a bianco la cappa stessa (le fiamme aspirate rischiano di danneggiare l'apparecchio).

• La frittura effettuata molto elevata possono incendiarsi.

Rispettare la frequenza di pulizia e di sostuzione dei filtri. Gli accumuli di deposito di grasso rischiano di provocare un incendio.

• Non è autorizzato l'uso sopra un fornello a combustibile (legna, carbone,...).

Per la pulizia della vostra cappa, non utilizzato mai appearecchi a vapore o ad alta pressione (norme relative alla sicurezza elettrica).

Nell'intento costante di migliorare i nostri prodotti, ci riserviamo il diritto di apportare alle loro caratteristiche tecniche, funzionali o estetiche tutte le modifiche derivanti alla loro evoluzione.

Per ritrovare fácilmente in futuro le note relative al vostro apparecchio, vi consigliamo di raccoglierle alla pagina "Assistenza post vendita e Rapporti con il consumatore". (Tale pagina vi spiega inoltre dove ritrovarle sul vostro apparecchio).

Non utilizzato mai la cappa除去 i filtri antigrasso. La distance minima tra la cappa e la superficie superiore deve essere 40 cm.. Quando la cappa è in funzione non mettere le mani nel raggio di azione della parte mobile.

- MONTAGGIO DELLA CAPPA

L'installazione deve essere conformere alle norme vigenti in materia di ventilazione degli ambienti chiusi. In Francia, queste disposizioni sono contente nel DTU 61.1 del CSTB. In particolare, l'aria evacuata, non deve essere convogliata in un condotto utilizzato per lo scarico dei fumi o di apparecchi che utilizzato gas o altre combustibile. L'utilizzo di condotti non più in uso non è possibile, salvo parere favorevole di un technician补水ato.

1/ ALL'ATTENZIONE DELL'UTENTE

IT

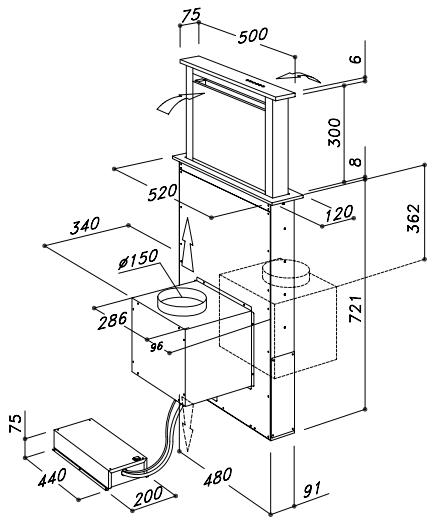

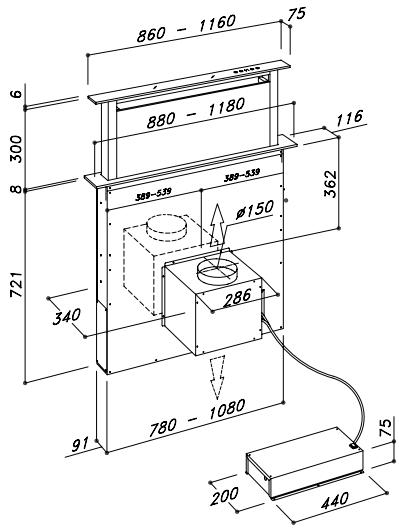

- DESCrizIONE DELL'APPARECCHIO

DHD7000X DHD9002X

DHD9001X

1) Per il buon funzionamento del Downdraft, è importante effettuare un'installazione corretta. Prima di cominciare l'installazione
2) Prima di installare il Vostro apparecchio, togliere le protezioni di sicurezza, come indicato in Fig. 2^ - 2b - 2c - 2d .
3) Il motore viene consegovato fisso sull'apparecchio al fine di evitare qualsiasi danno durante il trasporto. E' necessario smontarlo prima di cominciare le operazioni d'installazione.
4) Sulla parte posteriore del piano cottura effettuare un foro rettangolare adattato alle dimensioni della vostra cappa (dis. 3A-3B).
5) La distanza minima tra il foro da realizazione per la cappa e il piano cottura e di 6 cm.. La cappa deve tassativamente appoggiare su 4 lati per il modello DHD9001 l'installazione si fa tra due piani cottura di massimo 2 fuochi ciascuno.
6) Prima di effettuare il buco, verificare nella parte interna del mobile, in corrispondenza della zona della cappa,l'assenza della struttura del mobile o di altri elementi che possano promettere un'installazione corretta. Verificare che gli ingombri della cappa con il suo motore sono come il piano di cucina siano compatibili con il mobile per permettere l'installazione.
7) Applicare il collante sulla parte inferiore della cornice (fig. 10-11-12) e posizionarlo all'interno del buco realizzato sul piano da cucina. N seguito insere il Downdraft all'interno del mobile.

L'installazione

8) Installare la cappa all'interno del mobile introducedolo dall'alto.
9) La cornice in acciaio della cappa deve aderire perfettamente al piano superiore della cucina.
10) Fissare la cappa all'interno del mobile utilizzato le staffe specifiche (disegno 5 A). Secondo le dimensioni del mobile e gli ingombri del tubo per l'uscita dell'aria, utilizzato le staffe di fissaggio fornite in dotazione.

II motore

11) Procedere al montaggio del motore sul corpo della cappa orientando l'uscita dell'aria nella posizione scelta, verso l'alto o verso il basso (dis. 5).

Nota:

12) Il motore più essere fissato sua parte anteriore che nella parte posteriore del prodotto. Per un'installazione nella parte posteriore, vogliate procedere come segue: Svitare la piastra situata nella parte posteriore della cappa, Avvitare il motore al posto della cappa, Connettere correttamente il cavo motore, Riavvitare la piastra nella parte anteriore. Procedere al montaggio del tubo di evacuatione aria (non fornito). Collegare l'altra estremità del tubo verso l'esterno del mobile per l'installazione in filtrante o verso l'esterno dell'abitazione per l'installazione in aspirante (fig. 6bis).

Attenzione: non praticate altri fori sul prodotto, per evitare di danneggiare i componenti interni di scorrimentoosi come le partie elettriche.

13) Posizione are la scatola metallica con i componenti elettronici nella zona di facile accesso per anni eventuale intervento d'assistenza (disegno 6), collegando i connettori elettrici alla cappa. Attenzione, vogliate rispetto are raccomandazioni e gli avvertimenti del paragrafo "coem legare la cappa"
14) Connetteri il prodotto alla rete elettrica.

Calibrazione della cappa

Dopo aver installato la cappa e dopo aver collegato l'apparecchio alla rete elettrica, premere il tasto rossoippo sulla scatola dell'impianto elettrico separata dalla cappa e iniziare la procedura di auto-calibrazione del prodotto seguito leindicazioni seguenti:

1. premere il tasto + per azionare l'estrazione dell'unità filtrante.
   2.ippo ave raggiunto i 18Cm di altezza del carrello premere di nuovo il tasto ① per interrompere la salute.

2. premere, di seguito, il tasting poi, nei due secondi seguenti, il tasting (simpolo)

La cappa esegue la calibrazione dell'unità filtrante spostando il carrello in alto e in basso per quale cm. Durante但这a fase i tasti della pulsantiera lampeggiano.

Dopo aver terminato la calibrazione premere il tasto in modo che il carrello della cappa si chiude. In seguito accendere la cappa. Quando il carrello e completeness sollevato, sganciare il pannello (Fig.1D/1E) e togliere la protezione in PVC dei filtri antigrasso e posizionare i filtri come indicato in figura 1F

attenzione: La calibrazione deve essere fissa correttamente, quello contribuisce alla vostra sicurezza durante l'utilizzo dell'apparecchio. per evitare lo schiacciamento in fase di discesa del carrello.

UTILIZZO

La presente cappa è stata progettata per aspirare i fumi, i grassi e i vapori di cottura. E' stata realizzata per poter essere utilizzata sua in versione con scarico all'esterno che in versione con riciclo.

Versione con scarico all'esterno

La cappa è dotata di scarico aria (fig. A dis. 4)

Per lo scarico dei fumi verso l'esterno (tubo di scarico e staffe di fissaggio non forniti).

Bloccaggio della valvola di non ritorno

Attenzione prima di connettere il tubo flessibile di uscita dell'aria assicurarsi che le valvole di non ritorno siano libero di ruotare liberamente.

L'installazione della valvola di non ritorno impedisce l'entrata di vento e il ritorno del- l'aria.

Versione con riciclo

Nel caso in cui lo scarico dei fumi e dei vapori verso l'esterno non fosse possibile, si pudò utilizzare la cappa nella versione con ricicchio. Per farecision, bisogna installare i filtri carbone. L'aria riciclata viene riniata nella cucinaattraverso un condotto che convoglia l'aria su un lato del mobile (dis. 6 bis).

- MONTAGGIO DEL MOTORE SEPARATO

E' Possibile installare il motore separamente alla cappa. Per fare quello ordinare il kit DHK900 - 989580001.

- SMONTAGGIO DEL FILTRO ANTIGRASSO -MONTAGGIO DEL FILTRO CARBONE

Il montaggio e smontaggio dei filtri antigrasso e dei filtri carbone va effettuato con il downdraft in posizione aperta. Per questo, spingere il tasto ① . Quindi rimuovere il pannello frontale spingendo contemporaneamente sulla parte superiore di agli lato (fig. 1d). Il pannello ruota in avanti, liberando l'accesso ai filtri antigrasso (fig. 8b). Rimuovere i filtri antigrasso per poter accedere ai filtri carbone (fig. 9c). Ilchio: del filtri carbone va effettuato in funzione della frequenza di utilizzo del Downdraft, e comeque una volta agli 6 mesi.

Attenzione: Il pannello in inox che protege i filtri deve essere correttamente riposizionato. Un cattivo riposizionamento può provocare un arresto totale della cappa.

- CONNESSIONE ELETTRICA DELLA CAPPPA

RACCOMANDAZIONE: Vi raccomandiamo di installare la schedea elettronica almeno a 10Cm dal suolo e ad una distance sufficiente da tutte le fonti di calorie (es: lato di unorno, o piano cottura).

Quest'apparecchio è dotato di un cavo di alimentazione H05 VVF a 3 conduttori da 1mm2 (neutro, fase e terra). Esso deve esser allacciato ad una rete a 220 - 240 V monoton per mezzo di una presa di corrente normalizzata CEI 60083 che dovrà rimanere accesso o sono più dl'installazione, conformmente alle norme per l'installazione stessa. Si declina agli responsabilità in caso di incidente causato da una mancata messa a terra o da una messa a 10 o non corretta. Il fusibile adottato dovrà essere da 10 o 16A. Se il cavo d'alimentazione è anneggiato chiaremè l'assistenza post-vendita per evitare agli rischio.

Il presente appearecchio è conforme alle Direttive Europee 2006/95/CE (Direttive Basse Tensione) e 2004/108/CE (Compatibilità Elettromagnetica).

Al momento dell'installazione e delle operazioni di manutenzione l'apparecchio deve essere scollegato alla rete elettrica, i fusibili devono essere staccati o rimossi. Il collegamento elettrico deve essere effettuato prima della collocazione dell'apparecchio dentro il mobile.

Verificare che:

• la potenza sia sufficiente,
• le linee di alimentazione siano in buono stato,
• il diametro dei cavi sa conforme alle norme di installmente.

Attenzione:

Se la cappa dovesse presentare quale anomalia scollegate l'apparecchio oppure rimuovete il fusibile corrispondente alla linea di scollegamento dell'apparecchio.

3/ COME FUNZIONA LA CAPPA

IT

Tasto Ha la funzione di chiusura del pannello aspirante sia in forma totale che su positioni intermedie al di sopra di 18 cm dal piano di cottura, durante la chiusura il pannello aspirante rimane in funzione alla velocità impostata fino all'altezza di 18 cm dal piano di cottura. Al di除去 di tale dimensione la funzione di aspirazione si interrompe automaticamente.

Tasto + Ha la funzione di estrazione del pannello aspirante fino all'altezza massima di 30 cm e di impostazione automatica della prima velocità di aspirazione al raggiungimento dell'altezza di 18 cm dal piano di cottura.

Premendo ulteriormente il tasting è il raggiungimento di tale dimensione è possibile aumentare la velocità del motore di aspirazione.

Nel caso in cui il pannello aspirante sua posizionato ad un altezza intermedia compresa tra 18 cm e 30 cm è possibile riavviare la salute del pannello aspirante agendo prima sul tasting e successivement sul tasting.

Le velocità di funzionamento vengono indicate dai leds blue (1° velocità led in basso a sinistra).

TASTO è attivo solo se l'altezza del pannello aspirante è superiore ai 18cm dal piano cottura e consente di ridurre la velocità del motore di aspirazione.

TASTO Ha la funzione di arresto automatico del systema di aspirazione e di chiusura automatica del pannello aspirante dopo dieci minuti alla sua impostazione.

Altre funzioni:

• Dopo 30 ore di funzionamento dell'apparecchio la pulsantiera evidenza la saturazione dei filtri antigrasso mediante il lampeggio dei led, per il reset premere il tasto .
• Dopo 4 ore di funzionamento continuo dall'ultima impostazione l'apparecchio si spegne e si chiude automaticamente.
• Durante la rimozione del pannello anteriore per operazioni di pulizia e manutenzione tutte le funzioni elettroniche di aspirazione e movimento sono bloccate.
• Sicurezza antipinzatura: qualora un ostacolo impedisce la chiusura del Downdraft, la chiusura si interrompe e il Downdraft risale.

4/ COME PULIRE LA CAPPA

Una manutenzione accurata è una garanzia di buon funzionamento e buona resa di un appearecchio nel corso del tempo.

La cappa dovrà essere scollegata dall'alimentazione elettrica, sua quando si stacco la presa,

sia quando si attiva il salvavita, prima di rimuovere i filtri metallici. Dopo la pulizia, bisogna ri-collocare i filtri metallici come da istruzioni.

MANUTEN-ZIONE	COME PROCEDURE?	PRODOTTI ACCESSORI DA UTILIZ-ZARE
Superficié esterna e accessori	Non utilizzato in nessun caso pa-gliette metalliche, prodotti abra-sivi o spazzole troppo dure.	Per la pulizia della superficie esterna della cappa e dello schermo del vano lampada, utilizzato esclusivamente detergenti per uso domestico repe-ribili in commercio diluiti in acqua, quando sciacquare con acqua pulita e asciugare con un panno morbido.
Filtro cartuc-cia	Dopo 30 ore di funzionamento la pul-santiera segnalere la saturazione del filtrato antigrasso con il lampeggio dei 4 led's centrali. Per il reset pigiare il tasto temporizzatore ⊙.	La pulizia dei filtri anti-grasso più essere effettuata manually o in lavastoviglie. I filtri anti-grasso devono essere puliti regolarmente perché possono costituire un rischio di incendi, reinserire i filtri anti-grasso e il pannello frontale facendo attenzione che si ben agganciato sui due lati in quanto può provocare il blocco de downdraft.
Filtro a carbone	Nella versione ricircolo bisogna so-stituire il filtro a carbone attivo pe-riodicamente. Per rimuoverre il pan-nello in fibra bisogna prima di tutto rimuoverre la griglia antigrasso e poi tirare la chiavetta in plastica del pan-nello stesso e staccarlo alla sua sede. Per insereire il filtro al carbone attivo eseguire l'operazione opposita.Sostituire il filtro al carbone usato in media agli sei mesi.

Per conservare l'apparecchio vi raccomandiamo di utilizzato i prodotti di manutenzione Clearit.

Clearit L'esperienza dei professionisti

al servizio dei privati

Clearit vi propone dei prodotti professionali e delle soluzioni appropriate alla manutenzione quotidiana dei nostri apparecchi domestici e delle vostre cucine.

Li troverete in vendita presso il mystro rivenditore abituale insieme a una linea intera di prodotti accessori e complementari.

SINTOMO	SOLUZIONE
La cappa non funzio-na...	Verificate che:non vi sia un black out di correntecosa stata effettivamente selezionata una certa velocità.itastato rosso sia premuto correttamentealtezza della cappa è superiore a 18 cm.il pannello è correttamente posizionato
La cappa ha un rendi-mento scarso...	Verificate che:la velocità motore selezionata sia sufficiente per la quantità di fumi e di vapori presentila cucina sia areata sufficientemente da permettere una presad'ariailhetto al carbone non sia usurato (cappa in versione ricircolo)ilhetto antigrasso sia pulitoquesta cappa sia adattata alle dimensioni della vostra cucinala distance massima tra il piano di cottura e la cappa non sia oltrepassata
La cappa si arresta nel corso del funziona-menteo	Verificate che:non vi sia un black out di correnteil dispositivo a taglio omnipolare non sia scattato.

In caso di malfunzionamento, e comunque dopo agli'intervento di assistenza tecnica, è necessario rifare la calibrazione della cappa.

6/ SERVIZIO DI ASSISTENZA POST VENDITA

IT

Gli eventuali interventi sull'apparecchio vanno effettuati:

-dal tuo rivenditore,
- oppure da un professionista qualificato depositario del marchio.

Al momento della chiamata, riporta i riferimenti dell'apparecchio (modello, tipo, numero di matricola). Queste informazioni sono riportate sulla targa segnaletica dell'apparecchio.
