MANUALE UTENTE DRH715JE DE DIETRICH

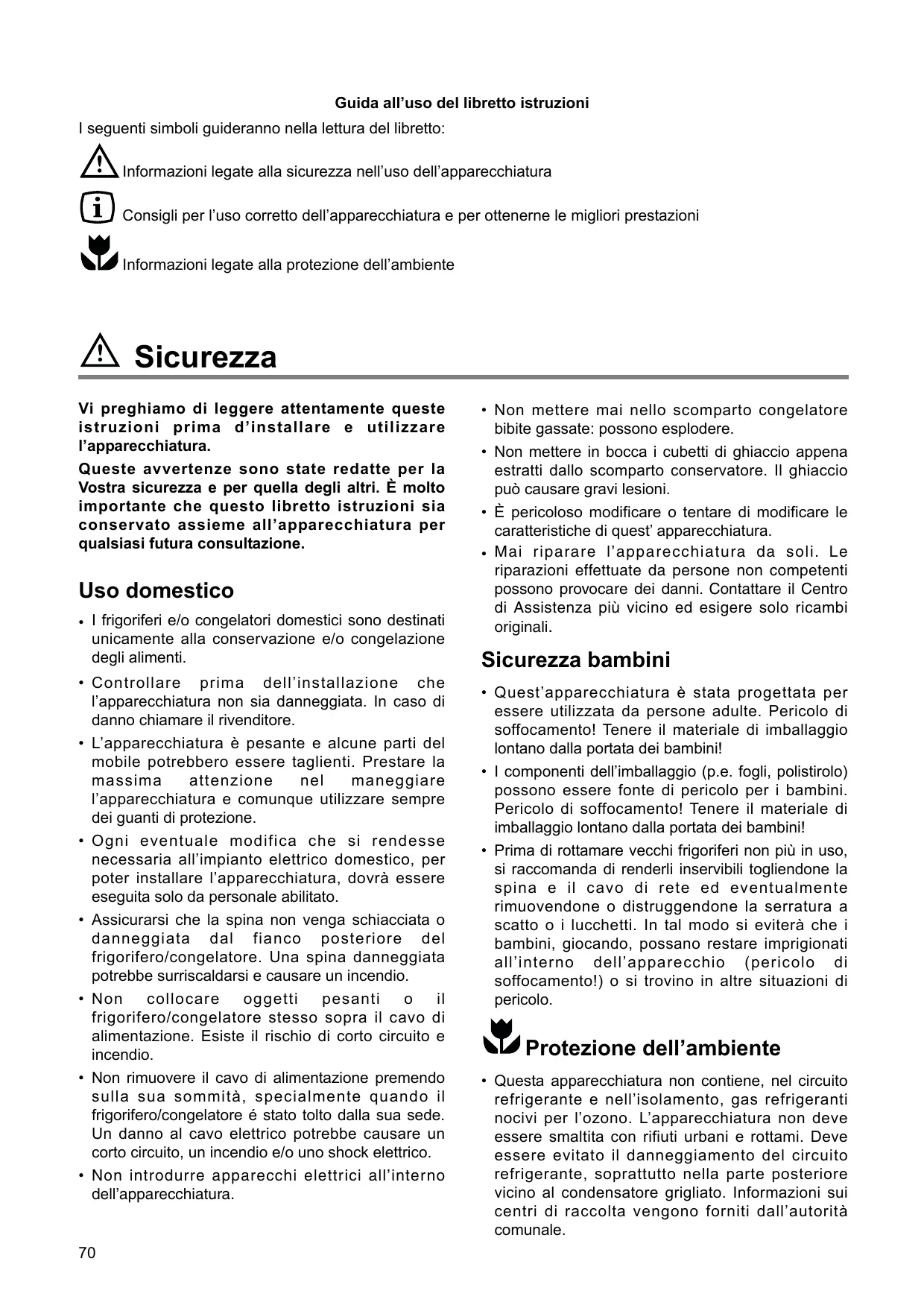

Guida all'uso del libretto istruzioni

I seguenti symboli guideranno nellagettura del libretto:

Informazioni legate alla sicurezza nell'uso dell'apparecchiatura

Consigli per l'uso corretto dell'apparecchiatura e per ottenerne le migliorari prestazioni

Informazioni legate alla protezione dell'ambiente

Sicurezza

Vi preghiamo di leggere attendamente queste istruzioni prima d'installare e utilizzare l'apparecchiatura.

Queste avvertenze sono state redatte per la Vostra sicurezza e per quella degli altri. è molto importante che questo libretto istruzioni sia conservato assieme all'apparecchiatura per qualiasi futura consulazione.

Uso domestico

• I frigoriferi e/o congelatori domestici sono destinati unicamente alla conservazione e/o congelazione degli alimenti.
• Controllare prima dell'infallazione che l'apparecchiatura non sia danneggiata. In caso di danno chiamare il rivenditore.
• L'apparecchiatura è pesante e alcune parti del mobile potrebbero essere taglienti. Prestare la massima attenzione nel maneggiare l'apparecchiatura e comunque utilizzato sempre dei guanti di protezione.
• Ogni eventuale modifica che si rendesse necessaria all'impiano elettrico domestico, per poter installare l'apparecchiatura, dovrè essere eseguita solo da personale abilitato.
• Assicurarsi che la spina non venga schiacciata o danneggiata dal bianco posteriore del frigorifero/congelatore. Una spina danneggiata potrebbe surriscaldarsi e causare un incendio.
  Non collocare oggetti pesanti o il frigorifero/congelatore stesso sopra il cavo di alimentazione. Esiste il rischio di corto circuito e incendio.
• Non rimuovere il cavo di alimentazione premendo sulla sua sommità, specialmente quando il frigorifero/congelatore è stato molto alla sua sede. Un danno al cavo elettrico potrebbe causare un corto circuito, un incendio e/o uno shock elettrico.

• Non introdurre apparecchi elettrici all'interno dell'apparecchiatura.

• Non mettere mai quello scomparto congelatore bibite gassate: possono esplodere.

• Non mettere in bosca i cubetti di ghiaccio appena estratti dallo scomparto conservatore. Il ghiaccio cui potà causare gravi lesioni.
• É pericoloso modificare o tentare di modificare le caratteristiche di quest' apparecchiatura.
• Mai riparare l'apparecchiatura da soli. Le riparazioni effettuate da persone non competenti possono provocare dei danni. Contattare il Centro di Assistenza più vicino ed esigere solo ricambi originali.

Sicurezza bambini

• Quest'apparecchiatura è stata progettata per essere utilizzata da persone adulte. Pericolo di soffocamento! Tenere il materiale di imballaggio lontano alla portata dei bambini!
• I componenti dell'imballaggio (p.e. fogli, polistirolo) possono essere fonte di pericolo per i bambini. Pericolo di soffocamento! Tenere il materiale di imballaggio lontano alla portata dei bambini!
• Prima di rottamare vecchi frigoriferi non più in uso, si raccomanda di renderli inservibili togliendone la spina e il cavo di rete ed eventualmente rimuovendone o distruggendone la serratura a scatto o i lucchetti. In tal modo si eviterà che i bambini, giocando, possano restare imprigionati all'interno dell'apparecchio (pericolo di soffocamento!) o si trovino in altre situazioni di pericolò.

Protezione dell'ambiente

• Questa apparecchiatura non contiene, nel circuito refrigerante e nell'isolamento, gas refrigeranti nocivi per l'ozono. L'apparecchiatura non deve essere smaltita con rifiuti urbani e rottami. Deve essere evitato il danneggiamento del circuito refrigerante, soprattutto nella parte posteriore vicino al condensatore grigliato. Informazioni sui centri di raccolta vengono forniti dall'autorità comunale.

Sicurezza 70

Smaltimento 71

Uso Prima della messa in funzione / Scomparto frigorifero - Messa in funzione 71

Regolazione della temperatura / Equipaggiamento interno / Consigli 72

Esplicita segnalazione della zona più fredda - Consigli per il risparmio di energia 73

Manutenzione Sbrinamento / Pulia 74

Sostituzione della lampadina 75

Se qualcosa non funziona 75

Assistenza tecnica e ricambi / Caratteristiche tecniche / Installazione Posizionamento 76

Installazione Collegamento elettrico 76

Reversibilità della porta 77

Incasso 78

Smaltimento

Informazione sull'imballaggio dell'apparecchio

• I materiali usati in questa apparecchiatura contrassegnati dal symbolo sono riciclabili.

PE<=polietilene >PS<=polistirolo schiumoso >PP<=polipropilene

Tutti i materiali di produzione impiegati sono tollerabili per l'ambiente!

Smaltimento di apparecchi vecchi

Il significato sul prodotto o sulla confazione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali consequences negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadequato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negazio in cui è stato acquistato il prodotto.

Uso

Prima della messa in funzione

Lasciare l'apparecchiatura in posizione verticale almeno 2 ore prima di metterla in funzione per dar modo all'olio di refluire nel compressore.

• Prima dell'uso e del collegamento elettrico pulire tutte le parti interne con acqua tiepida e sapone neutro allo scopo di togliere il caratteristico odore di nuovo, indi asciugare accuramente.

Non usare detersivi né polveri abrasive che sono dannose alle finiture.

• Togliere nastri adesivi e distanziatori utilizzati per il trasporto.

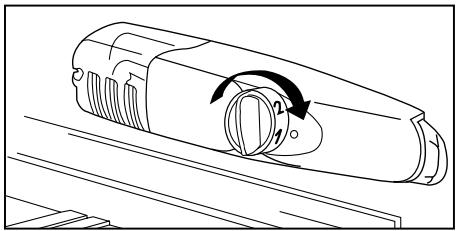

Messa in funzione

• Inserire la spina nella presa di corrente e ruotare in senso orario la manopola del termostato及其他 la posizione di arresto «O».

• Selezionare la posizione del termostato in funzione del freddo desiderato.

Regolazione della temperatura

• La manopola del termostato si trova in alto a destra nelle scomparto frigorifero e regola la temperatura dell'apparecchiatura.
• La posizione corretta, comunque, va individuata tenendoconto che la temperatura interna dipende da questi fattori:
• la temperatura ambiente
• la frequenza di aperture della porta
• la quantità di alimenti conservati
• la collocazione dell'apparecchio.
• La temperatura è regolata automaticamente e può essere aumentoata oppure diminuita.
• Posizione „1" = temperatura interna più calda
• Posizione „6" = temperatura interna più fredda
• Posizione „0“ = raffreddamento disinserito

La posizione intermedia è la piùindicata.

Equipaggiamento interno

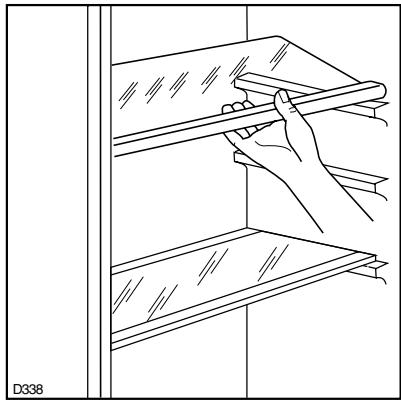

Ripiani vivande/Monsole

• Per una accurata pulizia i ripiani e le mensole possono essere tolti.
• Sulle pareti della cella sono ricavate delle guid chec consentono uno spostamento delle griglie o dei ripiani in posizioni diverse.

• Per un miglior utilizzato degli spazio, i semiripiani anteriorsi possono sovrapporsi a quelli posteriori.
• Tirare a quello proposito il ripiano in avanti finché quello non si lascia oscillare verso l'alto oppure il basso per poterlo estrarre.
• L'inserimento in un'altra altezza avviene nel senso inverso.

Per permettere una corretta circolazione dell'aria, non si deve togliere il ripiano vetro sopra il/i cassetto/i verdura e la mensola inferiore della porta.

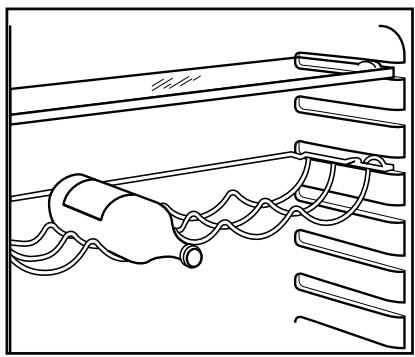

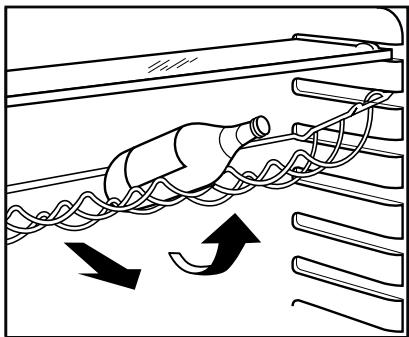

Supporto portabottiglie (non su tutti i modelli)

• Piazzate le bottiglie (con l'apertura in avanti) nelle apposite sedi del supporto.

Se il supporto é in orizzontale, mettete sostanto bottiglie chiuse.

• Questo supporto portabottiglie ha la possibilità di inclinarsi al fine di favorire la系統azione delle bottiglie.

Per inclinarlo, tirare il supporto in avanti, alzare la parte anteriore e posizionarla sulle guide superiori (vedi figura).

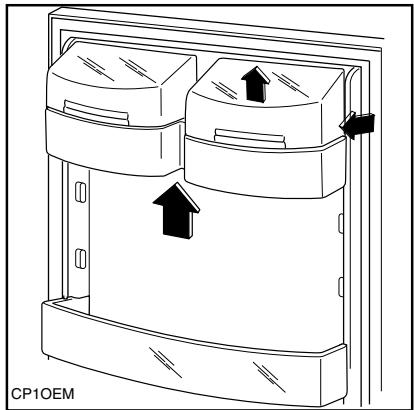

Mensole

• E' possibile cambiare la posizione delle mensole centrali.
• Sganciare le mensole agendo come il senso delle frece nella figura.
• Riposizionare le mensole all'altezza desiderata.

Per una pulizia più accurata la mensola superiore e la mensola inferiore possono essere tolte agenda nel senso indicate alla freccia e quindi ricollocate nella loro posizione.

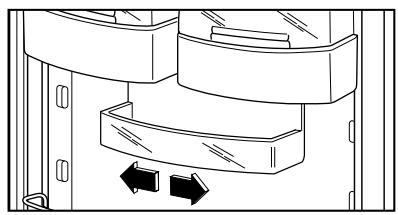

(non su tutti i modelli)

La mensolina, come si vede alla figura, cui esere spostata lateralmente per permettere a gli alimenti sottostanti di averere maggior spazio.

Esplicita segnaletica della zona fredda

I symboli di fronte indicano l'area della zona più fredda del vosttro frigorifero.

Nella zona più fredda: inferiore o uguala a +4^ C

Carne, polli, pesce, salumi, piatti preparati, insalate composte, preparati e pasticceria a base di uova e di crema, pasticci freschi, torte, pisze, prodotti freschi e formaggi al latte crudo, legumi pronti per l'uso e venduti nella sacchetto di plastica e più generalmente, tutti i prodotti freschi alla data di scadenza (DLC) e associati ad una temperatura di conservazione inferiore o uguale a +4^ .

Indicatore di temperatura

Termostato da regolare

Termostato corretto

L'indicatore di temperatura permiettedi controllare il buon funzionamento del vosto frigorifero.

L'indicatore presenta la sigla "OK" quando la zona più fredda ha una temperatura inferiore o uguala a 4^ .

Se la temperatura é superiore a 4^ , l'indicatore resta nero. L'utilizzatore deve alla far abbassare la temperatura del suo frigorifero regolando il termostato.

ATTENZIONE : Un aperture prolungata della porta del suo frigorifero comporta un innalzamento della temperatura interna. Al fine di misurare bene la temperatura, lalettura dell'indicatore devese sere effettuata nei 30 secondi.

Consigli

Risparmio di energia

• Non installare l'apparecchio in prossimità di cucine, termosifoni o altre fonti di calorie. Se la temperatura ambiente è elevata, il compressore si inserisce più spesso e più a lungo. Vedi capitolo "Installazione".
• Tenere aperta la porta soltanto per il tempo strettamente necessario.
• Non introdurre mai vivande ancorta calde nell'apparecchio, bensi lasciare che prima si raffreddino.
• Sulle posizioni di massimo freddo, con temperature ambiente elevata, ed una notevole quantità di alimenti, il funzionamento può essere continuo, con formazione di brina o ghiaccio sulla parete posteriore della cella In tal caso è necessario ruotare la manopola su una posizione di minor freddo, in modo da consentire lo sbrinamento automatico e, di consegenza, un minor consumo di energia elettrica.
• Per scongelare i cibi surgelati, collocarli nella scomparto frigorifero. In quello modo, il freddo dei cibi surgelati viene sfruttato per il raffreddamento dello scomparto frigorifero stesso.
• Pulire il condensatore e il motocompressore situati sulla parete posteriore dell'apparecchiatura con una spazzola o un aspirapolvere.

Consigli per la refrigerazione

• Non introdurre nella cella vivande calde o liquidi in evaporazione;
• coprire o avvolgere gli alimenti, specie se contengono aromi;
• disporre gli alimenti in modo che l'aria possa circolare liberamente attorno ad essi.

Alcuni consigli pratici:

• Carne (di tutti i tipi): va avvolta in sacchetti di plastica e posta sul vetro sopra il cassetto verdura. In questa posizione si potrà conservare per uno o due giorni al massimo.
• Cibi cotti piatti freddi ecc. devono essere ben coperti e possono essere disposti su qualsiasi ripiano.

• Frutta e verdura: saranno messe, previa pulitura, nel/nei cassetto/i previsto/i a tale scopo.

• Burro e formaggio: devono essere conservati negli appositi contentitori o avvolti in fogli di plastica o alluminio per evitare il contatto con l'aria.

• Latte in bottiglia: ben chiuse poste nel portabottiglie.

Banane, patate, cipolla ed aglio, se non sono confezionati non vanno messi in frigorifero.

Manutenzione

Staccare la spina dalla presa di corrente prima di eseguire qualsiasi operazione.

Attenzione

Questa apparecchiatura contiene idrocarburi nel circuito refrigerante; pertanto la manutenzione e la ricarica devono essere effettuate escludivamente da personale autorizzato dall'azienda.

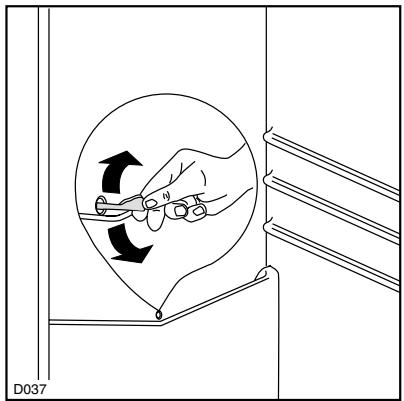

Sbrinamento

• Sull'evaporatore dello scomparto refrigerante la brina viene eliminata automaticamente. L'acqua di sbrinamento,tramite un apposto convogliatore, viene raccolta in una bacinella posta nella parte posteriori sopra il motocompressore dell'apparecchiatura, da dove evapora.

• Si raccomanda di pulire periodicamente il foro di scarico dell'acqua di sbrinamento, posto nella parte centrale dell'apposto convogliatore nelle scomparto refrigerante, utilizzando l'apposto «pulitore» che si trovare nel foro, per evitare che l'acqua di sbrinamento cada sui cibi.

Pulizia

Si raccomanda di non impiegare utensili metallici per pulire onde evitare gravi danni all'apparecchio.

Non impiegare mai delle sostenze detergenti graffanti. Non utilizzato prodotti spray per lo sbrinamento, poiché possono nuocere alla salute e/o contenere sostenze dannose per i materiali plastici.

Pulire l'interno con acqua tiepida e bicarbonato di soda. Risciacquare e asciugare accuratamente.

Una volta all'anno smontare la griglia alla base dell'apparecchio e pulire i canali per il passaggio dell'aria con un'aspirapolvere. Questa operazione migliorera il funzionamento con seguente risparmio di energia.

Quando l'apparecchiatura non è in funzione

Staccare la spina alla presa di corrente. Togliere tutti gli alimenti e pulire l'apparecchiatura lasciando la porta socchiusa per evitare la formazione di odori sgradevoli.

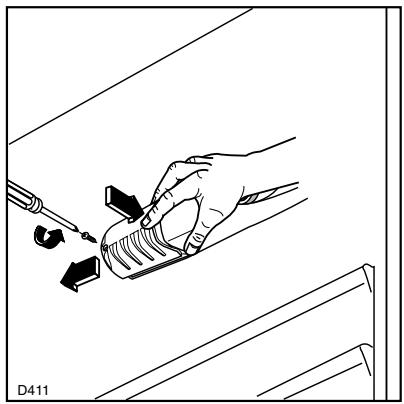

Sostituzione della lampadina

• Prima di sostituire la lampadina è necessario disinserire l'apparecchio ed estrarre la spina alla presa di rete, quando procedere come segue:

• svitare la vite di fissaggio della plafoniera

• sganciare la parte mobile esercitando una pressione su di esta como indicato in figura.
• sostituire la lampada con una di pari potenza.

Se qualcosa non funziona

Qualora l'apparecchiatura presentasse quale disfunzione, è bene controllare:

DISTURBO	RIMEDIO
Le derrate sono troppo calde.	Temperatura non correttamente regolata; consultare il paragrafo "Regolazione della temperatura.L'apparecchiatura è installata accanto ad una fonte di calorie; consultare il paragrafo "Installazione".La porta è rimasta aperta a lungo; tenere aperta la porta soltanto per il tempo strettamente necessario.Nell'arco delle ultime 24 ore sono state introdotte grandi quantità di vivande calde; regolare temporaneamente il termostato su una posizione più fredda.
L'apparecchiatura raffredda eccessivamente.	Regolare il termostato su una posizione più calda.
Il compressore lavora continuamente.	Regolare il termostato su un numero più basso.Controllore che ci si sia un'adeguata areasonazione e che le aperture per la ventilazione siano libero da agli ostruzione.La causa potrebbe essere l'introduzione di grande quantità di vivande e/o frequenti aperture/chiusure della porta.
Acqua dentro e/o fuori del frigorifero.	A voltecision è normale.
Acqua sul fondo dello scomparto frigorifero o sui piani d'appoggio.	Il foro di scarico dell'accua di sbrinamento è ostruito; vedi il paragrafo "Sbrinamento"
Rumori di servizio	A voltecision è normale. Ogni volta che il compressore si insertisce e disinserisce, si sentono degli scatti.Quando la sostanza refrigerante fluisce negli stretti tubi, si possono dei rumori di gorgigliamento. Anche dopo il disinserimento del compressore è udibile per breve tempo questo rumore.Non appena il compressore incomincia a lavorare, si sente il relativo ronzio.Assestamento della struttura del mobile.

Assistenza tecnica e ricambi

Dopo le verifiche di cui sopra, se la disfunzione dovesse permanere, è bene consultare la Vostra cartolina di garanzia e chiamare il Centro di Assistenza Tecnica più vicino.

Per un sollecito intervento è importante, all'atto della chiamata,indicare il tipo di difetto e provvedere sempre le seguenti informazioni relative all'apparecchiatura:

Questeindicazioni sono riportate sulla targa matricola situata nell'interno dell'apparecchio.

Allo scopo di aver rapidamente a portata di mano tutti i dati, si consiglia di annotarli qui.

Caratteristiche tecniche

I dati tecnici sono riportati sulla targhetta matricola posizionata sul lato sinistro interno dell'apparacchiatura.

Installazione

Osservare durante il trasporto e l'installazione dell'apparecchio che non venga danneggiato alcun elemento della circolazione della sostanza refrigerante.

• Durante il normale funzionamento il condensatore ed il compressore, che sono posti sul retro dell'apparecchiatura, si riscaldano sensibilmente. Assicurarsi quindi che l'installazione venga eseguita come da istruzioni riportate sul libretto. Un'aerazione insufficiente comporera sicuramente un cattivo funzionamento e dei danni all'apparecchiatura.
• Importante: se il cavo di alimentazione si danneggiasse, dovrà essere sostituito da uno speciale cavo o assieme disponibili presso il costruttore o il servizio di assistenza.

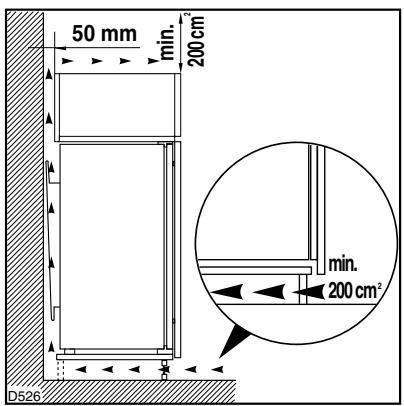

Posizionamento

• Sballare l'apparecchiatura e controllare che sia in buone condizioni e priva di danni provocati dal trasporto.
• Collocare l'apparecchiatura lontana da fonti di calore e esposizione diretta ai raggi solari.
• L'apparecchiatura non deve essere collocata nelle vicinanze di termosifoni o cucine a gas.
• Mantenere una adeguata ventilazione.

• Inoltre è necessario che la nicchia sia provvista di un camino d'areazione con le seguenti misure: profundità: 50 mm larghezza: 540 mm

La classificazione climatica è riportata sulla targa matricola situata a sinistra nell'interno della cella dell'apparecchio.

La tabella successiva在哪的温度和时间上？

Classificazione climatica	per temperature ambientali di
SN	da +10 fino a +32°C
N	da +16 fino a +32°C
ST	da +18 fino a +38°C
T	da +18 fino a +43°C

Collegamento elettrico

Assicurarsi prima di insere la spina nella presa di corrente, che la tensione e la frequenza riportate sulla targhetta matricola corrispondano a quella dell'impiano domestico

È ammessa una oscillazione di ±6% sulla tensione nominale.

Per il funzionamento a tensioni diverse si dovrà utilizzare un autotrasformatore di potenza adeguata.

È indispensable che l'apparecchiatura sia collegata ad una efficente presa di terra.

A tale scopo la spina del cavo di alimentazione è dotata dell'apposto fatto.

Qualora la presa di corrente dell'impianto domestico non sia collegata a terra, allacciare l'apparecchiatura ad un impianto di terra a parte, conformamente alle norme in vigore, consultando in proposito un technician specializzato.

La Casa Costrutrice declina ogni responsabilità qualora但这a norma antinfortunistica non fosse rispetto.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

CE - 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;
- 87/308/CEE del 2/6/87 (Soppressione dei disturbi radio).
- 89/336/CEE del 03/05/89 (Compatibility Elettromagnetica) e successive modificazioni.

L'apparecchio deve poter essere scollegato alla rete; è quindi necessario che la spina rimanga accessibile ad installatione avvenuta.

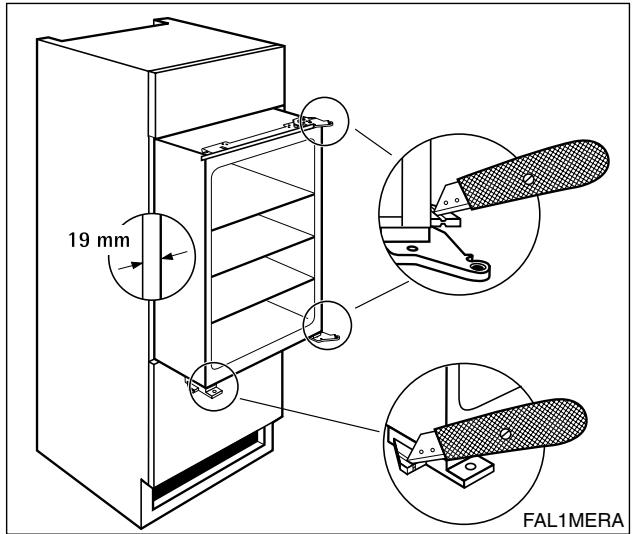

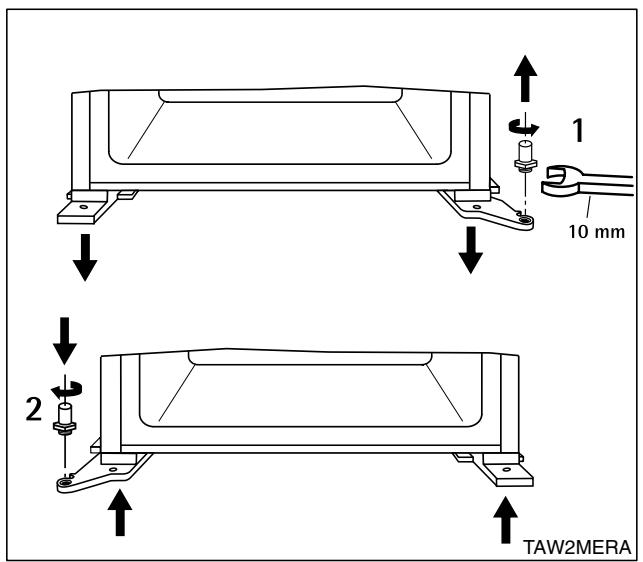

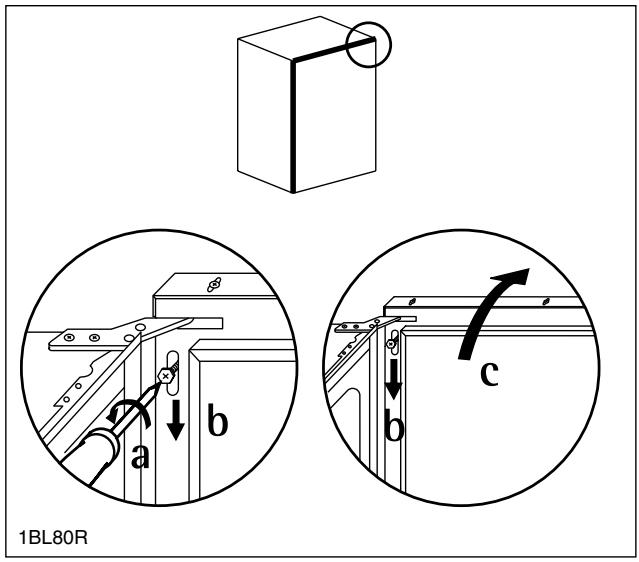

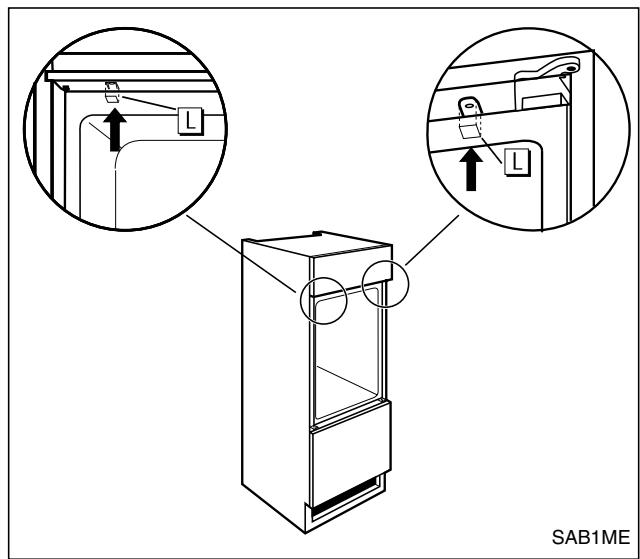

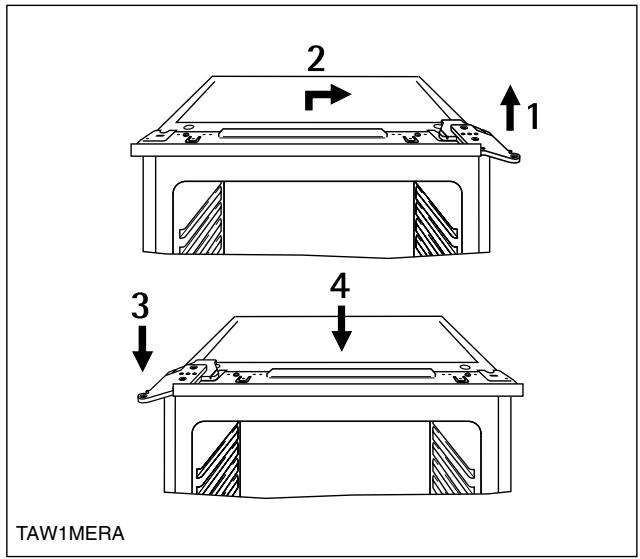

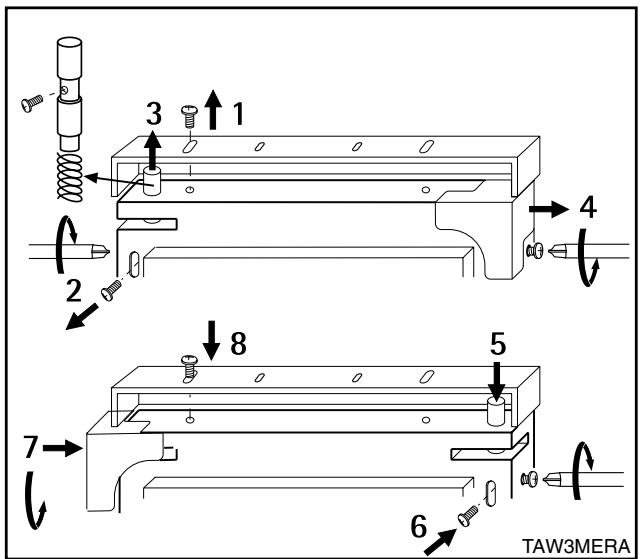

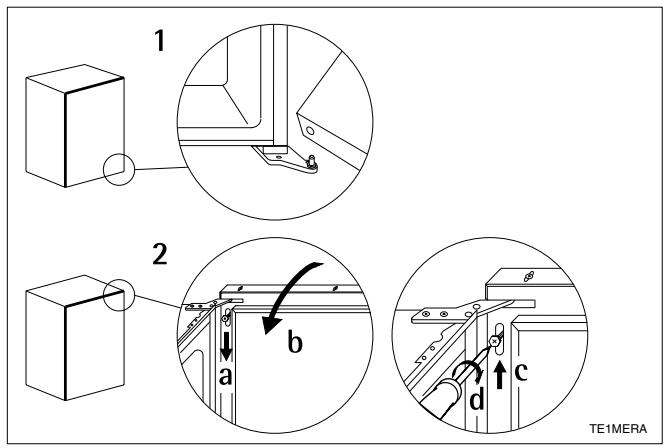

Reversibilità della porta

Ultimata la reversibilità della porta, controllare che la guarnizione magnetica sia aderente al mobile. Se la temperatura ambiente è fredda (ad es. in inverno), può succederere che la guarnizione non aderisca perfettamente al mobile. In tal caso attendere il naturale rinvenimento della guarnizione stessa oppure accelerare tale processo riscaldando la parte interessata con un normale asciugacapelli.

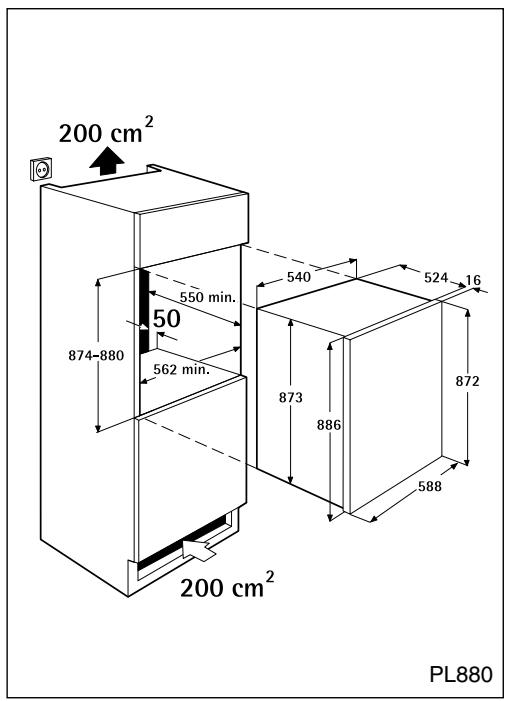

Dimensioni del vano

Inoltre è necessario che la nicchia sia provvista di un camino d'areazione con le seguenti misure:

profondita: 50 mm

larghezza: 540 mm

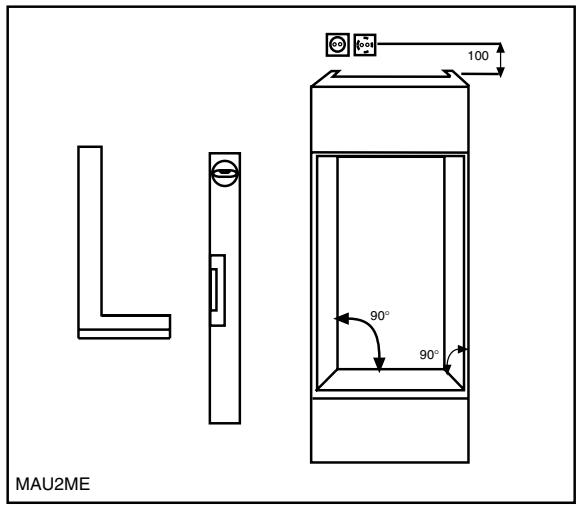

Livellamento del vano di allocations

Smontaggio della porta

Le seguenti sequenze di montaggio sono rappresentate soltanto per porte con battuta sul lato destro (stato di fornitura). Qualora la battuta della porta fosse prevista sul lato sinistro, vi preghiamo di effettuire le sequenze di montaggio in corrispondenza sul lato opposto.

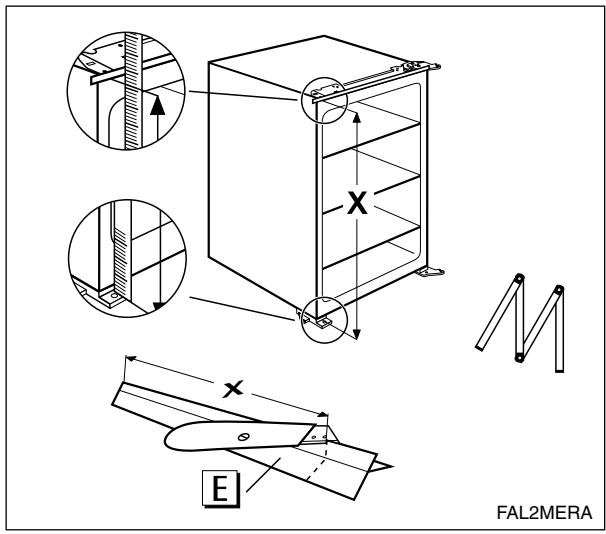

2. Tagliare il coprifuga laterale (E).

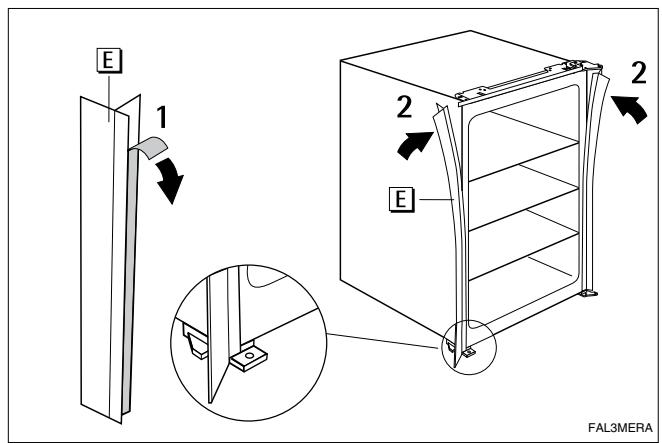

3. Applicare il coprifuga laterale (E).

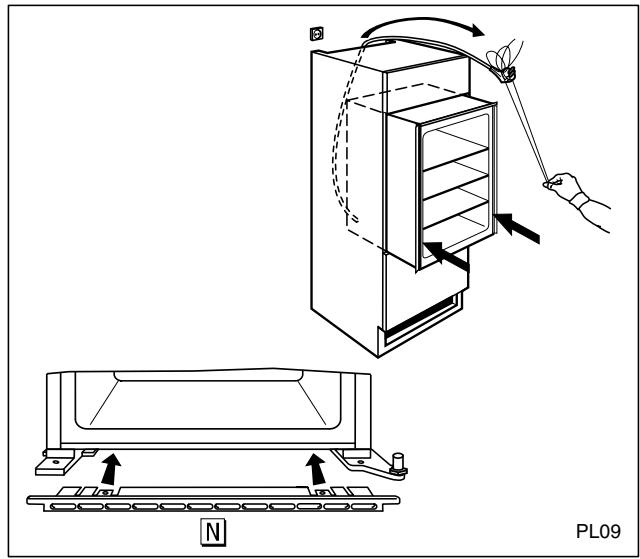

4. Inserire la griglia (N) e introdurre l'apparecchio.

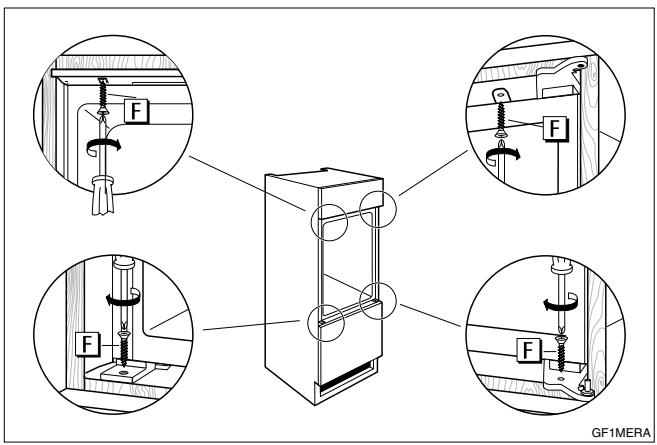

5. Fissare l'apparecchio.

6. Applicare i coprifori.

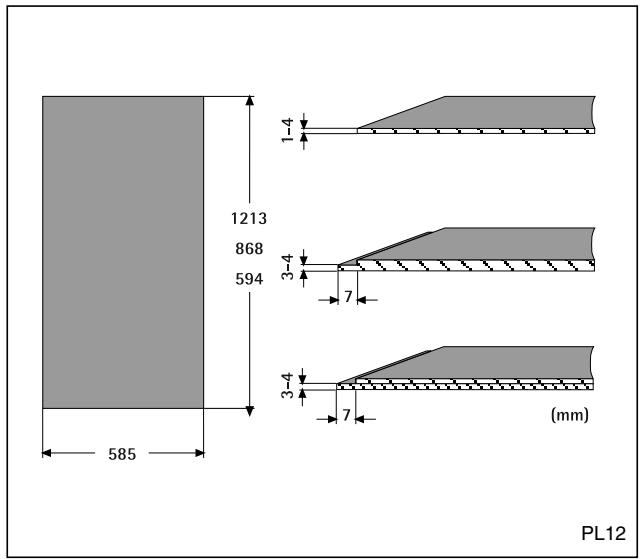

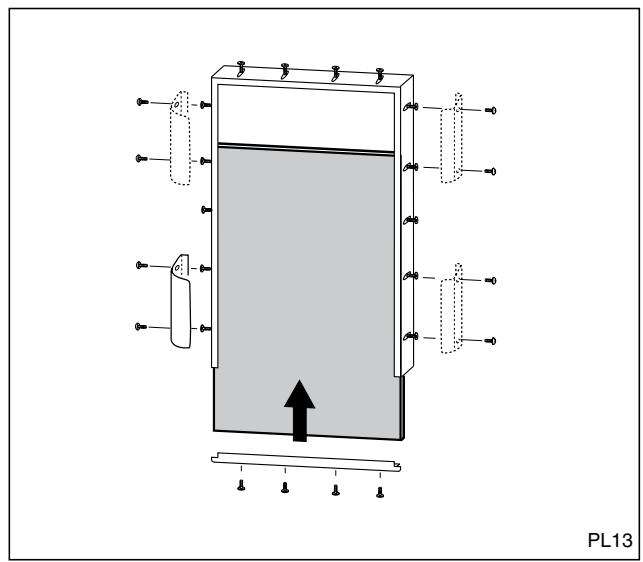

7. Montare il pannello decorativo.

8. Applicazione della maniglia.

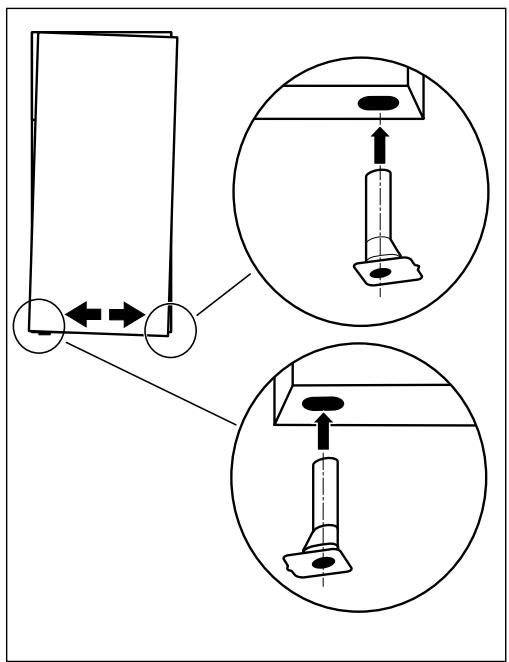

10. Allineamento della porta (se necessario).
