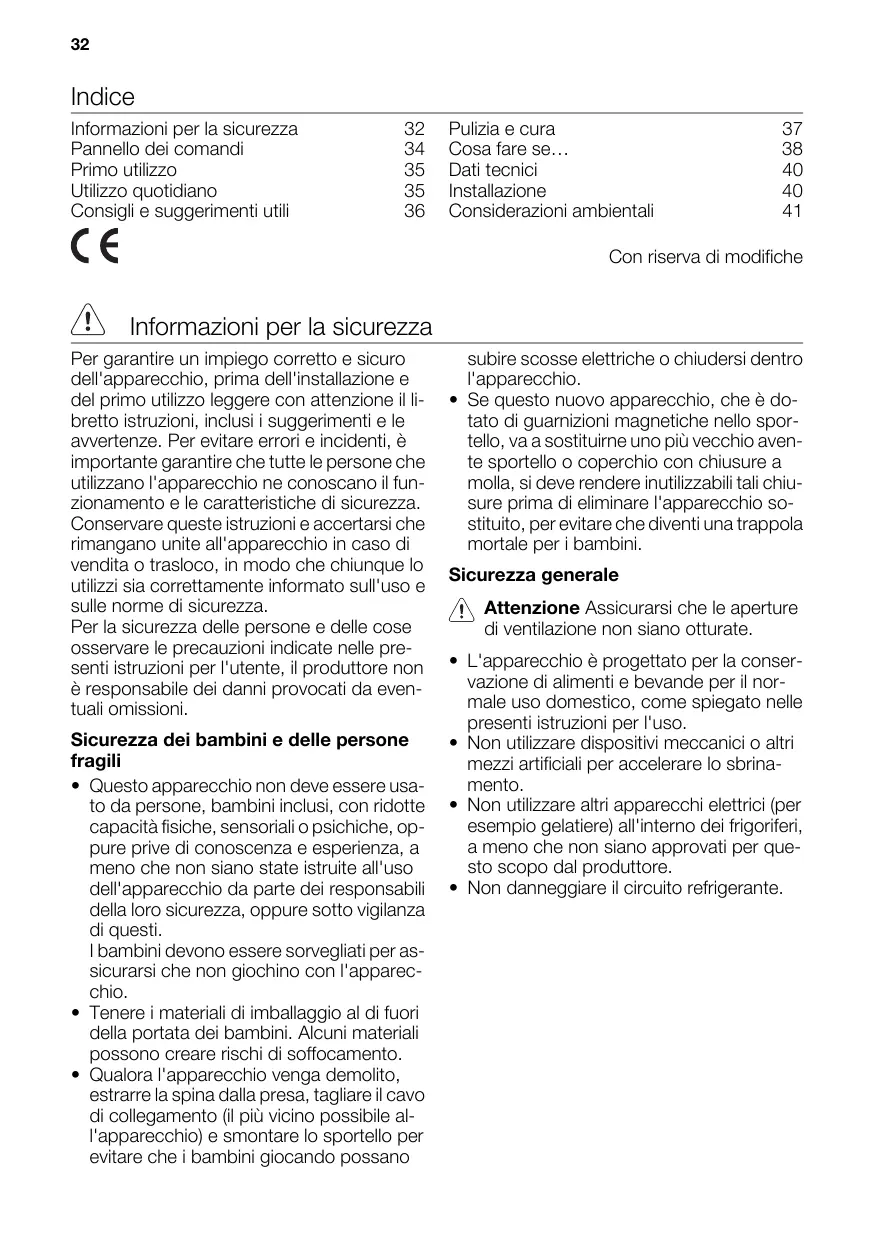

MANUALE UTENTE DRS927JE DE DIETRICH

Informazioni per la sicurezza	32
Pannello dei comandi	34
Primo utilizzo	35
Utilizzo quotidiano	35
Consigli e suggerimenti utili	36

Pulizia e cura	37
Cosa fare se...	38
Dati tecnici	40
Installazione	40
Considerazioni ambientali	41

Con riserva di modifiche

Informazioni per la sicurezza

Per garantire un impiego corretto e sicuro dell'apparecchio, prima dell'installazione e del primo utilizzo leggere con attenzione il libretto istruzioni, inclusi i suggerimenti e le avvertenze. Per evitare errori e incidenti, è importante garantire che tutte le persone che utilizzano l'apparecchio ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare queste istruzioni e accertarsi che rimangano unite all'apparecchio in caso di vendita o trasloco, in modo che chiunque lo utilizzi sia correttamente informato sull'uso e sulle norme di sicurezza.

Per la sicurezza delle persone e delle cose osservare le precauzioni indicate nelle presenti istruzioni per l'utente, il produttore non è responsabile dei danni provocati da eventuali omissioni.

Sicurezza dei bambini e delle persone fragili

• Questo apparecchio non deve essere usato da persone, bambini inclusi, con ridotte capacità fisiche, sensoriali o psichiche, oppure prive di conoscenza e esperienza, a meno che non siano state istruite all'uso dell'apparecchio da parte dei responsabili della loro sicurezza, oppure sotto vigilanza di questi.
  I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
• Tenere i materiali di imballaggio al di fuori della portata dei bambini. Alcuni materiali possono creare rischi di soffocamento.
• Qualora l'apparecchio venga demolito, estrarre la spina dalla presa, tagliare il cavo di collegamento (il più vicino possibile all'apparecchio) e smontare lo sportello per evitare che i bambini giocando possano

subire scosse elettriche o chiudersi dentro l'apparecchio.

- Se questo nuovo apparecchio, che è dotato di guarnizioni magnetiche nello sportello, va a sostituirne uno più vecchio avente sportello o coperchio con chiusure a molla, si deve rendere inutilizzabili tali chiusure prima di eliminare l'apparecchio sostituito, per evitare che diventi una trappola mortale per i bambini.

Sicurezza generale

Attenzione Assicurarsi che le aperture di ventilazione non siano otturate.

• L'apparecchio è progettato per la conservazione di alimenti e bevande per il normale uso domestico, come spiegato nelle presenti istruzioni per l'uso.
• Non utilizzare dispositivi meccanici o altri mezzi artificiali per accelerare lo sbrinamento.
• Non utilizzare altri apparecchi elettrici (per esempio gelatiere) all'interno dei frigoriferi, a meno che non siano approvati per questo scopo dal produttore.
  • Non danneggiare il circuito refrigerante.

- Nel circuito refrigerante dell'apparecchio è contenuto il refrigerante isobutano (R600a), un gas naturale con un elevato livello di compatibilità ambientale, che è però infiammabile.

Durante il trasporto e l'installazione del- l'apparecchio, assicurarsi che nessuno dei componenti del circuito refrigerante venga danneggiato.

Se il circuito refrigerante dovesse venire danneggiato:

• evitare fiamme libere e sorgenti di accensione
• ventilare la stanza in cui si trova l'appa-recchio

- È pericoloso cambiare le specifiche o cercare di modificare il prodotto in qualunque modo. Se il cavo è danneggiato potrebbe provocare cortocircuiti, incendi e/o scosse elettriche.

Avvertenza Ogni componente elettrico (cavo elettrico, spina, compressore) deve essere sostituito da un tecnico certificato o da personale d'assistenza qualificato.

1. Non si devono applicare prolunghe al cavo elettrico.
2. Controllare che la spina non venga schiacciata o danneggiata dal retro dell'apparecchio. Una spina schiacciata o danneggiata può surriscaldarsi e provocare incendi.
3. Accertare di riuscire a raggiungere la spina dell'apparecchio.
4. Non tirare il cavo di rete.
5. Se la presa è allentata, non inserire la spina. si potrebbero provocare scosse elettriche o incendi.
6. Non mettere in funzione l'apparecchio senza la copertura della lampadina 10) di illuminazione interna.

- Questo apparecchio è pesante. Spostarlo con cautela.

- Non rimuovere né toccare alimenti riposti nel vano congelatore con le mani bagnate/umide, si potrebbero provocare abrasioni della pelle o bruciature da gelo.

- Evitare un'esposizione prolungata dell'apparecchio alla luce solare diretta.

Uso normale

• Non collocare pentole calde sulle parti in plastica dell'apparecchio.
• Non collocare gas e liquidi infiammabili nell'apparecchio, perché potrebbero esplodere.
• Osservare rigorosamente i consigli per la conservazione degli alimenti del produttore dell'apparecchio. Vedere le relative istruzioni.

Pulizia e cura

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.
• Non pulire l'apparecchiatura con oggetti metallici.
• Ispezionare regolarmente lo scarico dell'acqua di sbrinamento. Lo scarico deve essere sempre perfettamente libero. L'ostruzione dello scarico può causare un deposito di acqua sul fondo dell'apparecchiatura.

Installazione

Importante Per il collegamento elettrico, seguire attentamente le istruzioni dei paragrafi corrispondenti.

• Disimballare l'apparecchio e assicurarsi che non presenti danni. Non collegare l'apparecchio se è danneggiato. Segnalare immediatamente gli eventuali danni al negozio in cui è stato acquistato. In questo caso conservare l'imballaggio.
• Si consiglia di attendere almeno due ore prima di collegare l'apparecchio per consentire all'olio di arrivare nel compressore.

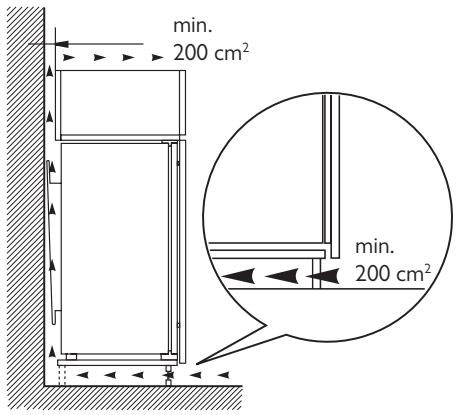

• Attorno all'apparecchio vi deve essere un'adeguata circolazione dell'aria, altrimenti si può surriscaldare. Per ottenere una ventilazione sufficiente seguire le istruzioni di installazione.
• Se possibile il retro dell'apparecchio dovrebbe essere posizionato contro una parete per evitare di toccare le parti calde o di rimanervi impigliati (compressore, condensatore), evitando così possibili scottature.

• L'apparecchio non deve essere posto vicino a radiatori o piani di cottura a gas.

• Installare l'apparecchio in modo che la presa rimanga accessibile.

• Per il collegamento idrico, usare solo sorgenti d'acqua potabile. ^11)

Assistenza tecnica

• Tutti gli interventi elettrici richiesti per gli interventi di assistenza dell'apparecchio devono essere eseguiti da un elettricista qualificato o da una persona competente.
• Gli interventi di assistenza sul prodotto devono essere eseguiti esclusivamente da tecnici autorizzati e utilizzando solo ricambi originali.

ozono nel circuito refrigerante o nei materiali isolanti. L'apparecchio non deve essere smaltito assieme ai rifiuti urbani e alla spazzatura. La schiuma dell'isolamento contiene gas infiammabili: lo smaltimento dell'apparecchio va eseguito secondo le prescrizioni vigenti da richiedere alle autorità locali. Evitare di danneggiare il gruppo refrigerante, specialmente nella parte posteriore vicino allo scambiatore di calore. I materiali usati su questo apparecchio contrassegnati dal simbolo sono riciclabili.

Tutela ambientale

Questo apparecchio non contiene gas che potrebbero danneggiare lo strato di

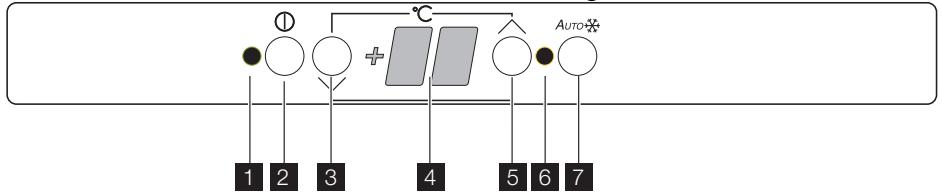

Pannello dei comandi

Pannello di controllo del frigorifero

1 Spia di controllo
2 Tasto ON/OFF
3 Regolatore di temperatura (più caldo)
4 Indicatore della temperatura
5 Regolatore di temperatura (più freddo)
6 Spia Auto Fresh
7 Tasto Auto Fresh

Accensione

Inserire la spina nella presa.

Premere il tasto ON/OFF.

La spia di controllo si accende.

Importante All'avvio, la temperatura indicata non corrisponde a quella impostata (la stabilizzazione richiede circa 24 ore).

Spegnimento

Premere l'interruttore ON/OFF fino al termine del conto alla rovescia (-3 -2 -1).

Il display della temperatura si spegne. La spia di controllo si spegne.

Regolazione della temperatura

la temperatura è regolabile tra +2°C e +8°C. Quando si premono i tasti di regolazione della temperatura, la temperatura impostata lampeggia sull'apposito display. La temperatura può essere modificata solo mentre il display lampeggia. Per impostare una temperatura superiore, premere il tasto di regolazione dell'aumento della temperatura. Per impostare una temperatura inferiore, premere il tasto di regolazione della diminuzione della temperatura. Il display della temperatura mostra per alcuni secondi la nuova temperatura selezionata, dopo di che ritorna a visualizzare la temperatura interna.

La temperatura appena selezionata deve essere raggiunta entro 24 ore.

Display della temperatura

Durante il normale funzionamento, il display della temperatura mostra la temperatura all'interno del frigorifero.

Importante Una differenza tra la temperatura visualizzata e quella impostata è da considerarsi normale, in particolare quando:

• è stata recentemente selezionata una nuova impostazione
• la porta è rimasta aperta a lungo
• sono stati introdotti alimenti caldi.

Funzione Auto Fresh

La funzione Auto Fresh consente di massimizzare le prestazioni del frigorifero. Tale fun-

Primo utilizzo

Pulizia dell'interno

Prima di utilizzare l'apparecchio per la prima volta, lavare l'interno e gli accessori interni con acqua tiepida e un po' di sapone neutro in modo a togliere il tipico odore dei prodotti nuovi, quindi asciugare accuratamente.

Utilizzo quotidiano

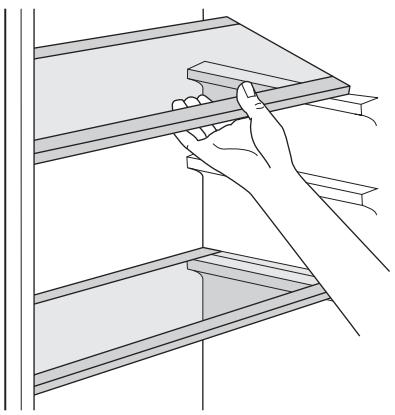

Ripiani mobili

Le pareti del frigorifero sono equipaggiate con una serie di guide che permettono di collocare i ripiani nella posizione desiderata. Per un migliore sfruttamento dello spazio, i semiripiani anteriori possono essere collocati sopra a quelli posteriori.

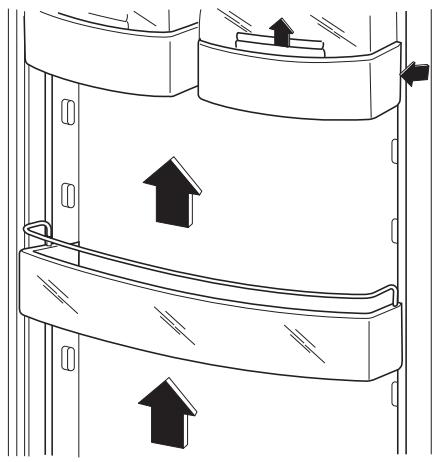

Posizionamento delle mensole

Per facilitare l'introduzione di alimenti di diverse dimensioni, le mensole della porta possono essere posizionate ad altezze differenti. zione è consigliata quando si introducono grandi quantità di alimenti nel frigorifero.

La funzione Auto Fresh può essere attivata premendo il tasto Auto Fresh.

La spia Auto Fresh si accende.

Importante La temperatura interna scende a +2°C.

La funzione Auto Fresh si disattiva automaticamente dopo circa 6 ore.

Importante Non usare detergenti corrosivi o polveri abrasive che danneggiano le finiture.

Per regolare l'altezza delle mensole, procedere come segue:

tirare gradualmente la mensola nella direzione indicata dalla freccia finché non si libera, poi riposizionarla all'altezza desiderata.

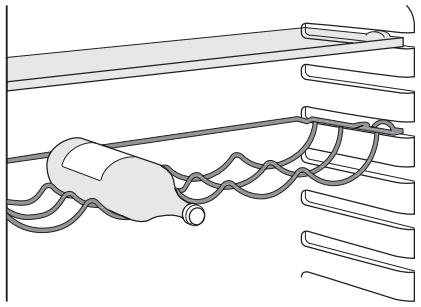

Griglia portabottiglie

Disporre le bottiglie (con l'apertura in avanti) sull'apposito ripiano.

Importante Se il ripiano è in posizione orizzontale, utilizzarlo solo per le bottiglie chiuse.

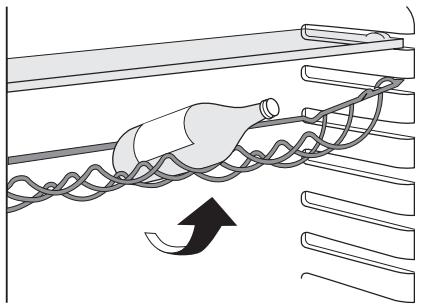

Questo ripiano può essere inclinato per consentire l'appoggio di bottiglie già aperte. Tirare il ripiano e ruotarlo verso l'alto in modo da appoggiarlo al livello superiore.

Importante questa apparecchiatura viene venduta in Francia.

Per rispettare la normativa vigente in questo paese, essa deve essere dotata di un particolare dispositivo, posto nella parte bassa della cella frigo (vedi figura) per segnalare la zona piu' fredda del vano.

Consigli e suggerimenti utili

Consigli per il risparmio energetico

• Non aprire frequentemente la porta e non lasciarla aperta più di quanto assolutamente necessario.
• Se la temperatura ambiente è elevata, il termostato è impostato su una regolazione alta e l'apparecchio è a pieno carico, il compressore può funzionare in continuo causando la formazione di brina o ghiaccio sull'evaporatore. In questo caso, ruotare il termostato su una regolazione più bassa per consentire lo scongelamento automatico risparmiando così energia.

Consigli per la refrigerazione di cibi freschi

Per ottenere i migliori risultati:

• non riporre nel frigorifero cibi caldi o liquidi in fase di evaporazione
• coprire o avvolgere il cibo, in particolare se emana un odore forte

- posizionare il cibo in modo che l'aria possa circolare liberamente attorno ad esso

Consigli per la refrigerazione

Consigli utili:

Carne (tutti i tipi): avvolgerla in sacchetti di politene e collocarla sul ripiano di vetro sopra il cassetto delle verdure.

Per motivi di sicurezza, conservarla in queste condizioni solo per uno o due giorni al massimo.

Cibi cucinati, piatti freddi ecc...: dovrebbero essere coperti e possono essere collocati su qualsiasi ripiano.

Frutta e verdura: dovrebbero essere pulite accuratamente e collocate nell'apposito/i cassetto/i speciale/i.

Burro e formaggio: dovrebbero essere posti in contenitori ermetici speciali o avvolti in pellicole di alluminio o sacchetti di politene per escludere per quanto possibile l'aria.

Bottiglie di latte: dovrebbero essere tappate e conservate nell'apposito ripiano sulla porta.

Pulizia e cura

Attenzione Staccare la spina dell'apparecchio prima di eseguire lavori di manutenzione.

Questo apparecchio contiene idrocarburi nell'unità di raffreddamento; la manutenzione e la ricarica devono pertanto essere effettuate esclusivamente da tecnici autorizzati.

Pulizia periodica

L'apparecchio deve essere pulito regolarmente:

• pulire l'interno e gli accessori con acqua tiepida e un po' di sapone neutro.
• controllare regolarmente le guarnizioni della porta e verificare che siano pulite e prive di residui.
• risciacquare e asciugare accuratamente.

Importante Non tirare, spostare o danneggiare tubi e/o cavi all'interno dell'apparecchio.

Non usare mai detergenti, polveri abrasive, prodotti per la pulizia con una forte profumazione o cere lucidanti per pulire l'interno, in quanto danneggiano la superficie e lasciano un odore forte.

Pulire il condensatore (griglia nera) e il compressore sul retro con una spazzola o un aspirapolvere. Questa operazione migliorerà le prestazioni dell'apparecchio riducendo i consumi elettrici.

Importante Non danneggiare il sistema di raffreddamento.

Molti detergenti per cucine di marca contengono sostanze chimiche in grado di attaccare/danneggiare la plastica impiegata in questo apparecchio. Per questo motivo si raccomanda di pulire l'involucro esterno dell'apparecchio solo con acqua calda con un po' di liquido detergente.

Dopo la pulizia, ricollegare l'apparecchio alla rete di alimentazione.

Non conservare nel frigorifero banane, pata-te, cipolle o aglio se non sono confezionati.

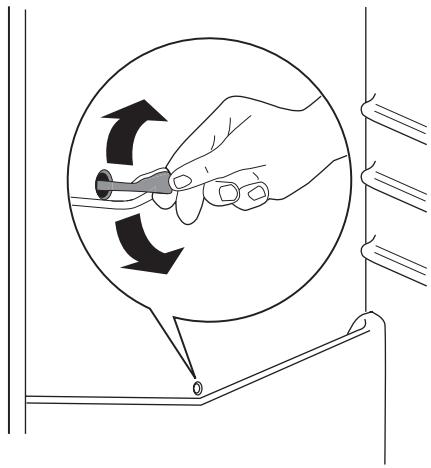

Sbrinamento del frigorifero

Durante l'uso normale la brina è eliminata automaticamente dall'evaporatore del vano frigorifero ogni volta che il motocompressore si arresta. L'acqua di sbrinamento è scaricata attraverso un condotto in un contenitore speciale sul retro dell'apparecchio, sopra il motocompressore, dove evapora.

È importante pulire periodicamente il foro di scarico dell'acqua di sbrinamento al centro del canale nel vano frigorifero per evitare che l'acqua fuoriesca gocciolando sul cibo all'interno. Usare lo speciale detergente in dotazione, già inserito nel foro di scarico.

Periodi di inutilizzo

Quando l'apparecchio non è utilizzato per lunghi periodi, adottare le seguenti precauzioni:

• scollegare l'apparecchio dalla rete elettrica
• rimuovere tutto il cibo
• sbrinare ^12 e pulire l'apparecchio e tutti gli accessori
• lasciare la/e porta/e socchiusa/e per evitare odori sgradevoli.

Se l'apparecchio rimane acceso, chiedere a qualcuno di controllare ogni tanto per evitare

che il cibo contenuto marcisca in caso di interruzione dell'alimentazione elettrica.

Cosa fare se...

Avvertenza Prima della ricerca guasti, estrarre la spina dalla presa.

Le operazioni di ricerca guasti non descritte nel presente manuale devono essere eseguite esclusivamente da elettricisti qualificati o da personale competente.

Importante Durante l'uso, alcuni rumori di funzionamento (come quelli del compressore o del circuito refrigerante) sono da considerarsi normali.

Problema	Possibile causa	Soluzione
L'apparecchiatura è ru-morosa	L'apparecchiatura non è appoggiata in modo corretto	Controllare che l'apparecchiatura sia appoggiata in modo stabile (tut-ti i piedini devono essere a contatto con il pavimento)
L'apparecchiatura non funziona. La lampadina non si accende.	L'apparecchiatura è spenta.	Accendere l'apparecchiatura.
	La spina non è inserita corretta-mente nella presa.	Inserire correttamente la spina nel-la presa.
	L'apparecchiatura non riceve corrente. Non arriva tensione alla presa elettrica.	Collegare alla presa un'altra appa-recchiatura elettrica.Rivolgersi a un elettricista qualifica-to.
La lampadina non si ac-cende.	La lampadina è difettosa.	Vedere "Sostituzione della lampa-dina".
Il compressore rimane sempre in funzione.	La temperatura non è regolata correttamente.	Impostare una temperatura supe-riore.
	La porta non è chiusa corretta-mente.	Vedere "Chiusura della porta".
	La porta viene aperta troppo fre-quentemente.	Limitare il più possibile il tempo di apertura della porta.
	La temperatura degli alimenti è troppo alta.	Prima di introdurre gli alimenti, la-sciarli raffreddare a temperatura ambiente.
	La temperatura ambiente è trop-po alta.	Abbassare la temperatura ambien-te.
Il compressore non si av-via immediatamente do-po avere premuto il tasto Auto Fresh o dopo avere modificato la temperatu-ra.	Ciò è normale, non si è verificato nessun errore.	Il compressore si avvia dopo un certo periodo di tempo.
Scorre acqua sul pannello posteriore del frigorifero.	Durante lo sbrinamento automa-tico, la brina che si forma sul pan-nello posteriore si scioglie.	Non si tratta di un'anomalia.
Scorre acqua all'interno del frigorifero.	Lo scarico dell'acqua è ostruito.Gli alimenti impediscono all'acqua di scorrere nell'apposito collettore.	Pulire lo scarico dell'acqua.Evitare di disporre gli alimenti direttamente contro la parete posteriore.
Impossibile impostare la temperatura.	Auto Fresh Funzione Auto Fresh attivata.	Disattivare manualmente la funzione Auto Fresh, oppure aspettare e impostare la temperatura solo dopo che la funzione si è disattivata automaticamente. Fare riferimento a "Funzione Auto Fresh".
La temperatura all'interno dell'apparecchio è troppo alta/bassa.	La temperatura non è regolata correttamente.	Impostare una temperatura inferiore/superiore.
	La porta non è chiusa corretta-mente.	Vedere "Chiusura della porta".
	La temperatura degli alimenti è troppo alta.	Prima di introdurre gli alimenti, lasciarli raffreddare a temperatura ambiente.
	Sono stati introdotti molti alimenti insieme.	Introdurre gli alimenti poco alla volta.
La temperatura nel vano frigorifero è troppo alta.	L'aria fredda non circola corretta-mente all'interno dell'apparecchio.	Adottare le misure necessarie per garantire una corretta circolazione dell'aria fredda.

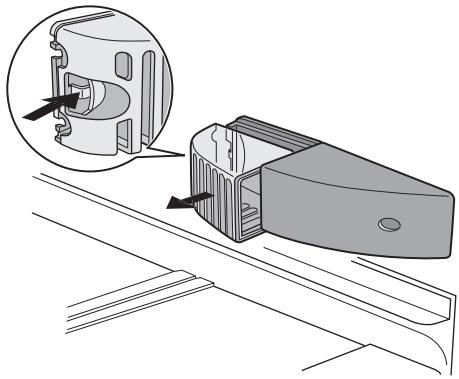

Sostituzione della lampadina

1. Estrarre la spina dalla presa di corrente.
2. Premere sul gancio posteriore e contemporaneamente fare scorrere il coprilampada nella direzione della freccia.
3. Sostituire la lampadina con una di uguale potenza (la potenza massima è indicata sul coprilampada).
4. Rimontare il coprilampada facendolo scorrere nella posizione originale.
5. Inserire la spina nella presa.
6. Aprire la porta. Controllare che la lampadina si accenda.

Chiusura della porta

1. Pulire le guarnizioni della porta.
2. Se necessario, regolare la porta. Vedere "Installazione".
3. Se necessario, sostituire le guarnizioni della porta difettose. Contattare il Centro di assistenza locale.

Nicchia di incasso
	Altezza	1225 mm
	Larghezza	560 mm
	Profondità	550 mm

Le informazioni tecniche sono riportate sulla targhetta sul lato sinistro interno dell'apparecchio e sull'etichetta dei valori energetici.

Installazione

Prima di procedere all'installazione, leggere con attenzione le avvertenze di sicurezza, che riportano le misure precauzionali da osservare per la propria incolumità e per il corretto funzionamento dell'apparecchio.

Posizionamento

Installare questo apparecchio in un punto in cui la temperatura ambiente corrisponda alla classe climatica indicata sulla sua targhetta:

Classe climati-ca	Temperatura ambiente
SN	da + 10°C a + 32°C
N	da + 16°C a + 32°C
ST	da + 16°C a + 38°C
T	da + 16°C a + 43°C

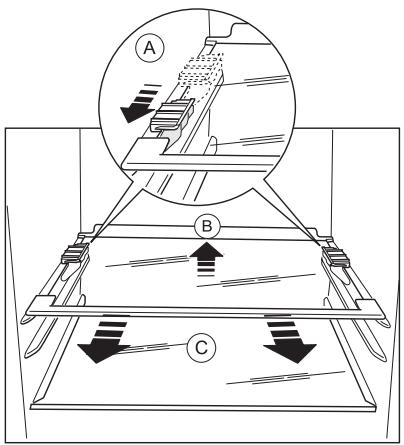

Rimozione dei fermi dei ripiani

L'apparecchio è equipaggiato con fermi dei ripiani che permettono di assicurarli durante il trasporto.

Per rimuoverli, procedere come segue:

1. cacciavite) e contemporaneamente tirare nel senso della freccia
2. Sollevare il ripiano dalla parte posteriore e spingerlo in avanti fino a liberarlo (B).
3. Rimuovere i fermi (C).

Collegamento elettrico

Prima di inserire la spina, verificare che la tensione e la frequenza riportate sulla targhetta corrispondano ai valori della rete elettrica domestica.

L'apparecchio deve essere collegato a massa. La spina del cavo di alimentazione è dotata di un contatto a tale scopo. Se la presa della rete elettrica domestica non è collegata a massa, collegare l'apparecchio ad una massa separata in conformità alle norme relative alla corrente, consultando un elettricista qualificato.

Il fabbricante declina qualsiasi responsabilità se le precauzioni suddette non sono rispettate.

Il presente apparecchio è conforme alle direttive CEE.

Requisiti di ventilazione

Il flusso d'aria dietro l'apparecchio deve essere sufficiente.

min. 200 cm² min. 200 cm²

Considerazioni ambientali

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare

potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.
