MANUALE UTENTE GK58P.3 AEG-ELECTROLUX

istruzioni per l'uso

complimenti per aver scelto un elettro-domestico Electrolux che, siamo certi, avrà modo di apprezzare per le prestazioni, la qualità e l'affidabilità e che le renderà la vita di ogni giorno più confortevole, facile e sicura.

Da sempre il nostro impegno è quello di produrre utilizzando la tecnologia più avanzata, nel rispetto dell'ambiente e sempre in anticipo rispetto agli obblighi normativi.

Oltre il 90% dei nostri elettrodomestici sono prodotti ecologici in classe A, A+, A++ e vengono raccomandati dal WWF.

La lettura completa di questo libretto le permetterà un utilizzo corretto e sicuro della sua apparecchiatura e le darà anche utili consigli sulla manutenzione più efficiente.

Indice

Avvertenze di sicurezza 18
Comando del piano di cottura 21
Consigli per cuocere e arrostire 22
Pulizia e manutenzione 23
Che cosa fare se ... 24
Smaltimento 25
Istruzioni di montaggio 26
Assistenza 27
Montaggio 42
Targhetta di omologazione 45

Nelle presenti informazioni per l'utente vengono usati i seguenti simboli:

Attenzione! Leggere assolutamente! Importanti avvertenze sulla sicurezza di persone, e informazioni per evitare danni all'elettrodomestico

Avvertenze generali e consigli

Avvertenze per la tutela dell'ambiente

Tensione pericolosa

Istruzioni per l'uso

Avvertenze di sicurezza

Siete pregati di osservare questa indicazione, poiché in caso contrario si estingue qualsiasi diritto alla garanzia per i danni insorti.

Impiego conforme allo scopo previsto

• Le persone (bambini inclusi) che, in conseguenza delle loro facoltà fisiche, sensoriali o intellettuali o della loro inesperienza o mancanza di conoscenza, non sono in grado di utilizzare in sicurezza l'apparecchio, non devono farne uso senza la sorveglianza o la guida di una persona responsabile.
• Non assentarsi durante il funzionamento dell'elettrodomestico.
• Questo apparecchio deve essere impiegato soltanto per la cottura e l'arrostimento di pietanze per uso domestico.
• L'apparecchio non deve essere utilizzato come superficie di lavoro o di appoggio.
• Non sono ammesse trasformazioni o modifiche all'apparecchio.
• Non appoggiate né conservate liquidi infiammabili, materiali facilmente incendiabili o oggetti che possono fondersi (ad es. pellicola, plastica, alluminio) sull'apparecchio o nelle immediate vicinanze.

Sicurezza dei bambini

• Tenete i bambini piccoli lontani dall'apparecchio.
• Lasciate avvicinare i bambini più grandicelli all'apparecchio solo sotto sorveglianza.

Norme di sicurezza generali

• Il montaggio e l'allacciamento dell'apparecchio devono essere effettuati esclusivamente da tecnici qualificati e autorizzati.
• Gli apparecchi da incasso devono essere messi in funzione solo dopo l'installazione in piani di lavoro e mobili da incasso adeguati e a norma.
• In caso di guasti all'apparecchio o di danni al piano in vetroceramica (rotture, crepe o fessure) l'apparecchio deve essere spento e staccato dalla corrente elettrica, per evitare una possibile scossa elettrica.
• Le riparazioni sulla lavastoviglie devono essere effettuate esclusivamente da personale qualificato e autorizzato.

Sicurezza durante l'utilizzo

• Rimuovete adesivi e pellicole dal piano in vetroceramica.
• Un impiego disattento dell'apparecchio può comportare il rischio di bruciature.
• I cavi degli apparecchi elettrici non devono essere posati sulla superficie calda dell'apparecchio o su stoviglie calde.
• Il grasso surriscaldato e gli oli si incendiano molto rapidamente. Attenzione! Pericolo di incendio!
• Spegnete le zone di cottura dopo ogni utilizzo.

Sicurezza durante la pulizia

• Per pulire l'apparecchio occorre spe-gnerlo e attendere che si raffreddi.
• Per motivi di sicurezza è vietata la pulizia dell'apparecchio con idropulitrici a vapore oppure ad alta pressione.

Per evitare danni all'apparecchio

• Il piano in vetroceramica può essere danneggiato dalla caduta di oggetti.
• Il bordo del piano in vetroceramica può essere danneggiato da urti con pentole.
• Lo spostamento di pentole in ghisa, alluminio o con basamenti danneggiati può provocare graffi al piano in vetroceramica.
• Oggetti che possono fondere e liquidi traboccati possono bruciare rimanendo attaccati al piano in vetroceramica e pertanto devono essere rimossi immediatamente.
• Evitare la cottura con pentole e tegami vuoti. I recipienti di cottura e il piano in vetroceramica potrebbero danneggiarsi.
• Non mettere in funzione le zone di cottura in assenza di stoviglie o con stoviglie vuote.

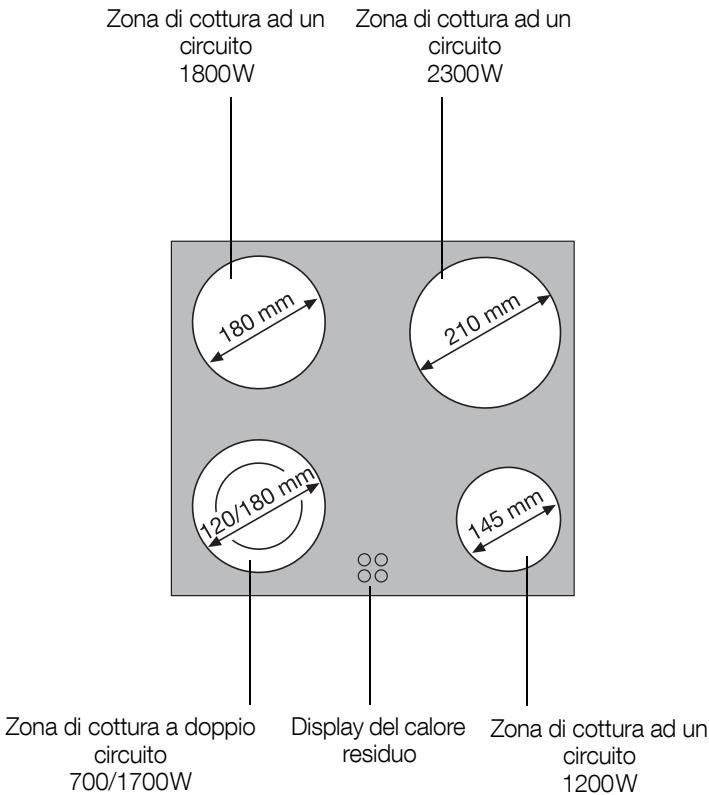

Dotazione zona di cottura

Zona di cottura ad un circuito 1800W Zona di cottura ad un circuito 2300W 180 mm 210 mm 120/180 mm 145 mm Zona di cottura a doppio circuito 700/1700W Display del calore residuo Zona di cottura ad un circuito 1200W

Display del calore residuo

Il display del calore residuo si illumina appena si scalda la zona di cottura corrispondente.

Avvertenza! Pericolo di ustioni a causa del calore residuo. Una volta spente le zone di cottura richiedono un po' di tempo per raffreddarsi. Fate attenzione al calore residuo.

Il calore residuo può essere sfrutta- to anche per fondere e tenere in cal- do le pietanze.

Comando del piano di cottura

Per l'impiego dell'apparecchio combinato utilizzate gli interruttori delle zone di cottura. L'impiego e il funzionamento degli interruttori delle zone di cottura sono descritti nelle Istruzioni per l'uso dell'apparecchio combinato. In questo punto sono descritti anche l'accensione e lo spegnimento del circuito di cottura esterno.

Al momento dell'accensione della zona di cottura si può udire un breve ronzio. Si tratta di una caratteristica di tutte le zone di cottura in vetroceramica e non influisce negativamente sulle funzioni né sulla durata dell'apparecchio.

Consigli per cuocere e arrostire

Pentole

• Le pentole indicate per questo tipo di cottura si riconoscono dal basamento. Il basamento dovrebbe essere il più possibile spesso e piano.
• Le stoviglie in acciaio o con i basamenti in alluminio o rame possono subire scolorazioni sulla superficie in vetroceramica, che non possono più essere eliminate o che vengono eliminate con molta difficoltà.

Risparmio energetico

Appoggiate la pentola prima dell'accensione della zona di cottura.

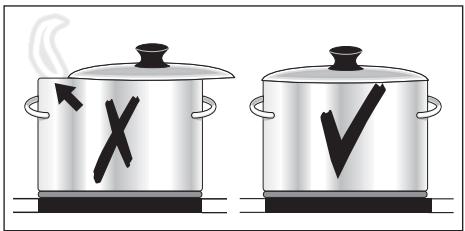

Se possibile, coprite sempre le pen- tole con il coperchio.

Spegnete la zona di cottura prima della fine del tempo di cottura, per sfruttare il calore residuo.

Il basamento della pentola e la zona di cottura devono avere le stesse dimensioni.

Pulizia e manutenzione

Attenzione! Pericolo di ustioni a causa del calore residuo.

Attenzione! Prodotti per la pulizia aggressivi e appuntiti danneggiano il piano di cottura. Pulite con acqua e detergente.

Attenzione! I residui di detergenti danneggiano l'apparecchio. Rimuovete i residui con acqua.

Pulite l'apparecchio dopo ogni impiego

1. Pulite l'apparecchio con un panno umido e un po' di detergente.
2. Asciugate l'apparecchio con un panno asciutto.

Come eliminare lo sporco

1. Appoggiate il raschiatore a lama per vetro obliquamente sulla superficie in vetroceramica.
2. Eliminate lo sporco facendo scorrere delicatamente la lama.
3. Pulite l'apparecchio con un panno umido e un po' di detergente.
4. Asciugate l'apparecchio con un panno asciutto.

	eliminare
Tipo di sporco	im-mediata mente	con l'apparecchio freddo	con
zucchero, alimenti contenenti zucchero	sì	---	raschiatore a lama*
plastica, pellicole di alluminio	sì	---
aloni d'acqua e di calcare	---	sì	detergenti per acciaio inossidabile o vetroceramica*
spruzzi di unto	---	sì
macchie opalescenti	---	sì

* Raschiatori a lama, detergenti per vetroceramica o acciaio inossidabile sono reperibili presso rivenditori autorizzati.

Rimuovete lo sporco ostinato con un detergente per vetroceramica o acciaio inossidabile.

Graffi o macchie scure sulla superficie in vetroceramica, che non è più possibile eliminare, non compromettono tuttavia il funzionamento dell'apparecchio.

Che cosa fare se ...

Problema	Possibile causa	Rimedio
Le zone di cottura non funzio-nano più.	Non è impostato il livello di cottura desiderato	Impostate il livello di cottura
	Il salvavita dell'impianto domestico (quadro elettrico) è salta-to.	Controllate il salvavita.Se il salvavita dovesse saltare più volte, rivolgetevi ad un elet-tricista autorizzato.
Il display del calore residuo non visualizza nulla	La zona di cottura è rimasta in funzione solo per breve tempo e pertanto non è ancora calda	Se la zona di cottura dovesse essere calda, contattate il servizio assistenza
I circuiti di cottura esterni non si accendono	Il circuito di cottura interno non è acceso	Accendete il circuito di cottura interno

Se non riuscite a risolere il problema con i rimedi indicati sopra, rivolgetevi al vostro rivenditore di fiducia o al servizio assistenza.

Avvertenza! Le riparazioni sull'apparecchio devono essere eseguite esclusivamente da personale qualificato. Riparazioni non eseguite correttamente possono costituire un pericolo notevole per l'utente.

In caso di comandi errati l'intervento del tecnico del centro assistenza o del rivenditore potrà essere effettuato a pagamento anche durante il periodo di garanzia.

Smaltimento

Materiale di imballaggio

I materiali di imballaggio sono ecologici e riciclabili. Gli elementi in materiale plastico sono contrassegnati ad es. >PE< (polietilene), >PS< (polistirolo espanso), ecc. Smaltite i materiali di imballaggio a seconda del loro contrassegno conferendoli negli appositi contenitori sistemi presso le discariche comunali.

Vecchio elettrodomestico

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

Istruzioni di montaggio

Avvertenze di sicurezza

Attenzione! Leggere assolutamente! È necessario rispettare le leggi, le disposizioni, le direttive e le norme vigenti nel paese d'impiego (norme di sicurezza, reciclaggio regolare e conforme ecc.). Il montaggio deve essere effettuato esclusivamente da personale specializzato.

È necessario rispettare le distanze mini- me dagli altri apparecchi e dai mobili.

I cassetti devono essere montati solo con fondo di protezione direttamente sotto l'apparecchio.

Le superfici di taglio nel piano di lavoro devono essere protette dall'umidità con materiale di tenuta adeguato.

La guarnizione chiude perfettamente lo spazio fra l'apparecchio e il piano di lavoro.

Non applicate sigillante a base di silicone fra apparecchio e piano di lavoro.

Evitate di montare l'apparecchio direttamente accanto a porte e sotto finestre.

A volte l'apertura improvvisa di porte e finestre può provocare la rottura di stoviglie calde in seguito alla caduta dalla zona di cottura.

Pericolo di lesioni dovute a corrente elettrica. L'apparecchio combinato è alimentato con tensione elettrica.

• Attenersi alle norme di sicurezza delle installazioni elettriche.
• Assicurarsi una protezione contro il contatto mediante un'installazione a regola d'arte.
• Deve esserci una corrispondenza fra la tensione nominale degli apparecchi combinati.

Possibili danni dovuti a corrente elettrica. Connessioni allentate e non appropriate possono causare un surriscaldamento dei connettori.

- Effettuare le connessioni in modo appropriato.

Nell'installazione elettrica si deve prevedere un dispositivo che consenta di separare l'apparecchio dalla rete in modo onnipolare con un'apertura di contatto di almeno 3 mm.

Si considerano sezionatori idonei gli interruttori automatici, i fusibili (i fusibili a tappo devono essere rimossi dal supporto), gli interruttori per correnti di guasto ed i relè.

Assistenza

In caso di problemi tecnici Vi preghiamo di tentare di risolvere direttamente il problema con l'ausilio delle Istruzioni per l'uso (capitolo "Che cosa fare se...")

Se non riuscite a risolvere il problema, rivolgetevi al servizio assistenza o ad un nostro tecnico addetto all'assistenza.

Per fornirVi un rapido aiuto, Vi richiediamo le seguenti informazioni:

• Modello
• Numero prodotto (PNC)
• Numero di serie (numero S) (per i numeri vedere la targhetta di identificazione)
• Tipo di problema
• Eventuale messaggio d'errore visualizzato dall'apparecchio
• Combinazione alfanumerica a tre cifre per vetroceramica

Per avere sotto mano i numeri di matricola richiesti del vostro apparecchio, vi consigliamo di registrarli di seguito:

PNC (numero prodotto):

Numero S (numero di serie): ....

Typenschild / Targhetta di omologazione / Plaque signalétique

Modell GK58P.3CN		Prod.Nr. 949 592 439
Typ 55AAD65ZO	400 V 50 Hz
Made in Germany	Ser.Nr. ......		7,0 kW
ELECTROLUX			CE D'E

Garantie/Kundendienst, Garantie/service-clientèle, Garanzia/Servizio clienti, Guarantee/Customer Service Centres

Servicestellen

5506 Mägenwil/Zürich

Industriestrasse 10

9000 St. Gallen

Servizio dopo vendita

1028 Préverenges

Le Trési 6

Point of Service

6916 Grancia

Zona Industriale E

Service-Helpline 0848 848 111 [e-mail]

Ersatzteilverkauf/Points de vente de rechange/Vendita pezzi di ricambio/spare parts service

5506 Mägenwil, Industriestrasse 10, Tel. [phone]

Fachberatung/Verkauf/Demonstration/Vente/Consulente (cucina)/Vendita

8048 Zürich, Badenerstrasse 587, Tel. [phone]

Garantie

Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla sua messa in funzione. (fa stato la data della fattura, del certificato di garanzia o dello scontrino d'acquisto) Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale.

Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o dalla inosservanza delle prescrizioni d'installazione ed istruzioni per l'uso.
