GHGL4-4.5SP - Piano cottura a gas da incasso AEG-ELECTROLUX - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cucina a gas da incasso
Marca	AEG-ELECTROLUX
Modello	GHGL4-4.5SP
Dimensioni (L x P)	55 x 50 cm (circa)
Alimentazione gas	Gas naturale H 20 mbar, convertibile in gas liquefatto 50 mbar
Alimentazione elettrica	230 V AC, 50 Hz
Numero di bruciatori	4 bruciatori a gas + forno a gas
Potenza bruciatori (anteriore sinistro)	2,4 kW (HS)
Potenza bruciatori (posteriore sinistro)	1,8 kW (HS)
Potenza bruciatori (posteriore destro)	2,4 kW (HS)
Potenza bruciatori (anteriore destro)	1,0 kW (HS)
Potenza forno	2,6 kW (HS)
Accensione	Elettronica tramite candele di accensione
Sicurezza	Termosonde (termocoppia) su ogni bruciatore
Materiale del piano cottura	Vetro
Accessori forniti	Portapentole, lamiera di fondo, guarnizioni, iniettori di ricambio
Manutenzione	Pulizia con panno morbido, evitare i pulitori a vapore
Conversione gas	Possibile con cambio iniettori e regolazione aria primaria
Installazione	Deve essere eseguita da un installatore autorizzato
Distanza minima laterale	200 mm
Distanza minima posteriore	50 mm
Distanza minima sopra	650 mm

Domande frequenti - GHGL4-4.5SP AEG-ELECTROLUX

Come installare la cucina GHGL4-4.5SP ?

L'installazione deve essere eseguita da un installatore autorizzato secondo le normative locali. Assicurarsi di rispettare le distanze minime: 200 mm lateralmente, 50 mm posteriormente e 650 mm sopra. Collegare prima il gas (tubo flessibile di sicurezza) poi l'elettricità (presa 230 V).

Come convertire l'apparecchio dal gas naturale al gas liquefatto?

Sostituire gli iniettori con quelli adatti al gas liquefatto (diametri indicati nella tabella delle caratteristiche). Regolare quindi l'aria primaria tramite la vite di regolazione. Non dimenticare di applicare l'etichetta di conversione sulla targhetta segnaletica.

Cosa fare se un bruciatore non si accende?

Verificare che la candela di accensione sia pulita e che la termocoppia sia in buono stato. Assicurarsi che il gas arrivi (rubinetto aperto). Se il problema persiste, pulire i fori del bruciatore con un ago sottile.

Come pulire il piano cottura in vetro?

Utilizzare un panno morbido leggermente umido e un prodotto speciale per vetroceramica. Evitare spugne abrasive e pulitori a vapore. Asciugare immediatamente le fuoriuscite per evitare macchie incrostate.

Qual è la potenza dei bruciatori?

Le potenze variano: anteriore sinistro 2,4 kW, posteriore sinistro 1,8 kW, posteriore destro 2,4 kW, anteriore destro 1,0 kW. Il forno ha una potenza di 2,6 kW (tutte a gas naturale).

Posso incassare la cucina in un piano di lavoro in pietra?

Sì, ma i supporti devono essere incollati con una colla speciale per pietra. Seguire le istruzioni di montaggio per il piano cottura in vetro o acciaio a seconda del modello.

Come regolare la fiamma dei bruciatori?

La fiamma deve essere blu e stabile. Se ingiallisce, regolare l'arrivo dell'aria primaria tramite la vite situata sotto il bruciatore. Per una fiamma troppo alta, ridurre la portata del gas.

Dove trovare i pezzi di ricambio come gli iniettori?

I pezzi di ricambio (iniettori, guarnizioni, coperchi) sono disponibili presso il servizio clienti AEG-ELECTROLUX o presso i rivenditori autorizzati. Utilizzare sempre pezzi originali.

Quali sono le precauzioni di sicurezza da prendere?

Spegnere sempre l'alimentazione del gas e dell'elettricità prima di qualsiasi intervento. Non lasciare i bambini incustoditi. Assicurarsi che la stanza sia ben ventilata. In caso di odore di gas, chiudere il rubinetto e chiamare un professionista.

Come utilizzare il forno della cucina?

Il forno funziona a gas. Ruotare la manopola di comando del forno sulla posizione desiderata e accenderlo tramite l'accenditore integrato. Preriscaldare prima della cottura. Per pulire il forno, utilizzare un panno umido ed evitare prodotti corrosivi.

MANUALE UTENTE GHGL4-4.5SP AEG-ELECTROLUX

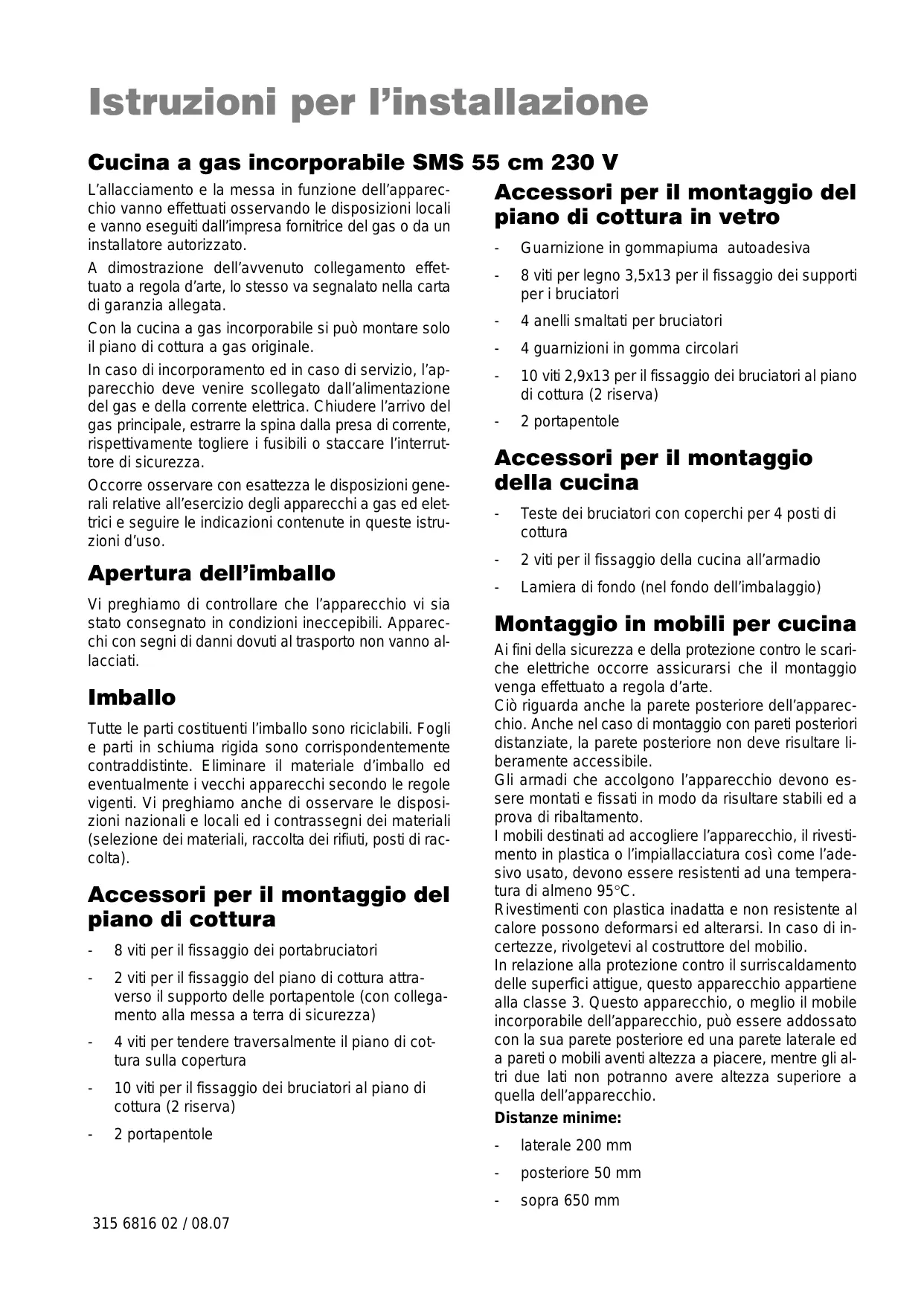

Istruzioni per l'installazione

Cucina a gas incorporable SMS 55 cm 230 V

L'allacciamento e la messa in funzione dell'apparecchio vanno effettuati osservando le disposizioni locali e vanno eseguiti dall'impresa fornitrice del gas o da un installatore autorizzato.

A dimostrazione dell'avvenuto collegamento effettuato a regola d'arte, lo stesso va segnalato nella carta di garanzia allegata.

Con la cucina a gas incorporable si può montare solo il piano di cottura a gas originale.

In caso di incorporealmente ed in caso di servizio, l'apparecchio deve venire scollegato dall'alimentazione del gas e della corrente elettrica. Chiudere l'arrivo del gas principale, estrarre la spina alla presa di corrente, rispettovamente togliere i fusibili o staccare l'interruttore di sicurezza.

Occorre osservare con esattezza le disposizioni generali relative all'esercizio degli apparecchi a gas ed elettrici e seguire leindicazioni contenate in queste istruzioni d'uso.

Aperture dell'imballo

Vi preghiamo di controllare che l'apparecchio vi sia stato consegnato in condizioni ineccepibili. Apparecchi con segni di danni dovuti al trasporto non vanno allacciati.

Imballo

Tutte le parti costituenti l'imballo sono riciclabili. Foglie e parti in schiuma rigida sono corrispondentemente contraddistinte. Eliminare il materiale d'imballo ed eventualmente i vecchi apparente secondo le regole vigenti. Vi preghiamoanche di osservare le disposizione nazionali e locali ed i contrassegni dei materiali (selezione dei materiali, raccolta dei rifiuti, posti di raccolta).

Accessori per il montaggio del piano di cottura

• 8 viti per il fissaggio dei portabrucitori
• 2 viti per il fissaggio del piano di cottura attraverso il supporto delle portapentole (con collegamento alla messa a terra di sicurezza)
• 4 viti per tendere traversalmente il piano di cottura sulla copertura
• 10 viti per il fissaggio dei bruciatori al piano di cottura (2 riserva)
• 2 portapentole

Accessori per il montaggio del piano di cottura in vetro

Guarnizione in gommapiuma autoadesiva
- 8 viti per legno 3,5x13 per il fissaggio dei supporti per i brucatori
- 4 anelli smaltati per bruciatori
- 4 guarnizioni in gomma circolari
- 10 viti 2,9x13 per il fissaggio dei bruciatori al piano di cottura (2 riserva)
- 2 portapentole

Accessori per il montaggio della cucina

• Teste dei bruciatori con coperchi per 4 posti di cottura
• 2 viti per il fissaggio della cucina all'armadio
• Lamiera di fondo (nel fondo dell'imbalaggio)

Montaggio in mobili per cucina

Ai fini della sicurezza e della protezione contro le scariche elettriche occorre assicurarsi che il montaggio venga effettuato a regola d'arte.

Cio riguardaanche la partete posteriore dell'apparecchio. Anche nel caso di montaggio con pareti posteriori distanziate,la partete posteriore non deve risultare liberamente accessibile.

Gli armadi che accolgono l'apparecchio devono essere montati e fissati in modo da risultare stabili ed a prova di ribaltamento.

I mobili destinati ad accogliere l'apparecchio, il rivestimento in plastica o l'impiallacciatura casi come l'adesivo usato, devono essere resistenti ad una temperatura di almeno 95^ .

Rivestimenti con plastica inadatta e non resistente al calore possono deformarsi ed alterarsi. In caso di incertezze, rivolgetevi al costruttore del mobilio.

In relazione alla protezione contro il surriscaldamento delle superfici attigue, quello apparecchio appartiene alla classe 3. Questo apparecchio, o meglio il mobile incorporabile dell'apparecchio, vuo essere addossato con la sua parete posteriori ed una parete laterale ed a pareti o mobili aventi altezza a piacere, nelle gli altri due lati non potranno avere altezza superiore a quella dell'apparecchio.

Distanze minime:

laterale 200mm
- posteriore 50 mm
- supra 650 mm

Montaggio del piano di cottura a gas GKM-4

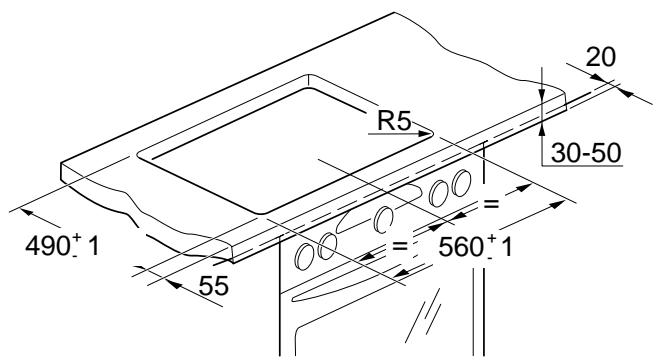

Apertura per il piano di cottura della nuova cucina L'apertura per il piano di cottura sul piano del mobile deve risultare concentrata rispetto alla nicchia che incorpora l'apparecchio.

Tagliare l'apertura nel piano del mobile/della copertura secondo la figura. Quote superiori devono venir compensate p.es. con listelli di legno.

Sigillare con lacca adatta contro l'umidità la superficie di taglio.

Distanze minime:

laterale 200mm
- posterioriore 50 mm
- supra 650 mm

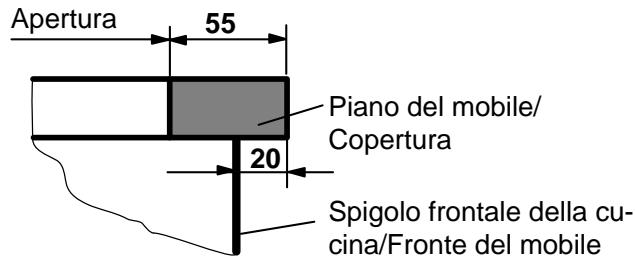

La nicchia laterale che si create tra il piano del mobile e gli elementi sottostanti deve risultare chiusa.

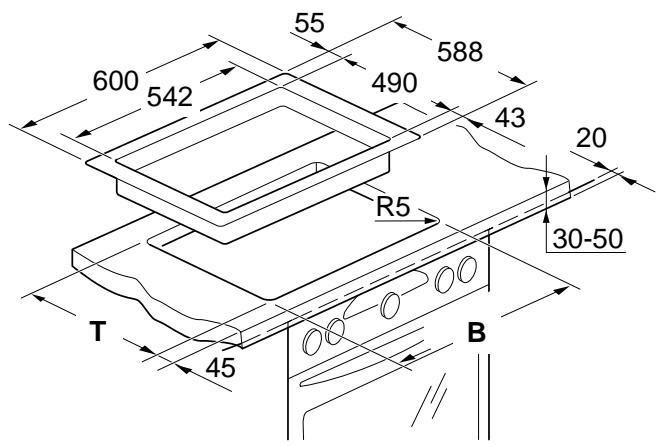

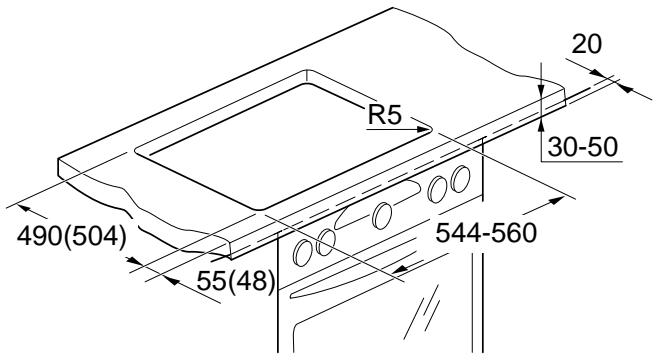

Apertura del piano di cottura per mercato sostitativo o rinnovo

(Soluzione per aperture esistenti)

Le diverse aperture dei piani di cottura nel mercato sostitutivo vengono coperte seguendo le spiegazioni e le misure indicate nelle tabelle sottostanti.

Swissline cucina a gas ad incastro e piano di cottura 1985-1997	Apertura piano di cottura in resina sintetica o pietra
	larghezza (mm)	profondità (mm)
senza la cornice di adattamento	544	504
Swissline cucina a gas ad incastro e piano di cottura prima del 1985	Apertura piano di cottura in resina sintetica o pietra
	larghezza (mm)	profondità (mm)
con cornice di adattamento AR-600x588 no. art. 893 566 200	550 - 580	495 - 575
Swissline cucina a gas ad incastro in stampi d'acciaio 1,2 e 3	Apertura piano di cottura su copertura del mobile in acciaio
	larghezza (mm)	profondità (mm))
con cornice di adattamento AR-600x588 no. art. 893 566 200	secondo leindicazioni dell'apertura e del montaggio分开e (allegate alla cornice di adattamento)

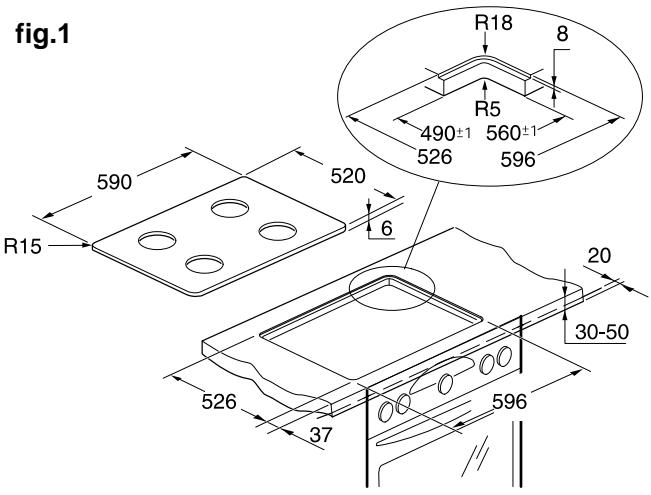

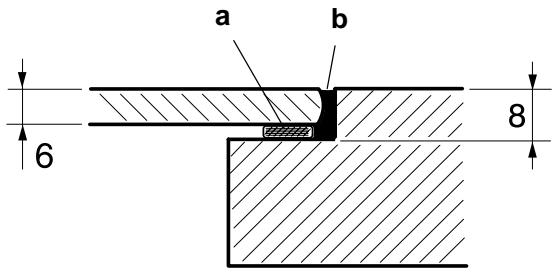

Piano di cottura in vetro Montaggio a filo del piano

1. Tagliare il piano di lavoro secondo le dimensioni prescritte (fig.1+2). Non otrepassare le tolleranzi indicate.
2. Pulire bene il piano di lavoro nell'apertura e sulla battuta.
3. Il nastro di gomma Moos in dotazione (a) delve essere (per smorzare gli urti e per evitare che in nessun caso il sigillante di silicone possa penetrare quello il vetro durante la finitura) incollato sulla superficie di appoggio nell'apertura.
4. Montare il piano di cottura secondo le istruzioni di installmente.

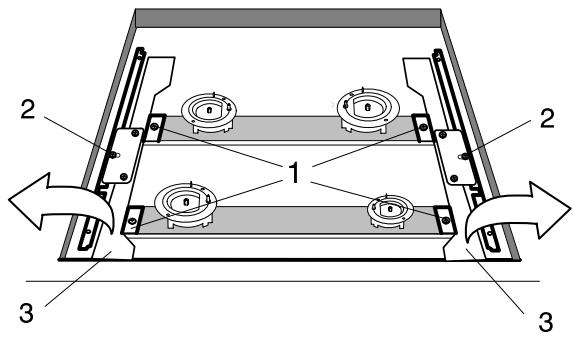

5. Rimuovere le quattro viti (1) e le due viti (2)或者其他ai due fermi (3) (fig.3).
6. Sollevare l'intera unità di bruciatori all'altezza del piano di lavoro (Bordo superiore bruciatori delle zone di cottura = altezza piano di lavoro).
7. Posizione are con cautela il piano di cottura in vetro nell'apertura e alllinearo affinché vi sia, da tutti i lati, un interstizio di equale grandezza.

In caso di montaggio non corretto, lo smontaggio per riparazioni verrebbe reso più dificile, e il piano di cottura in vetro e il piano di lavoro potrebbero danneggiarsi.

1. Pulire vetro e piano di lavoro nella zona della giuntura (ad esempio con alcol isopropilico S-150 e panno privo di pelucchi) e riempire la giuntura con un sigillante al silicone (b, ad esempio Pactan 6076 antracite) resistente alla temperatura (almeno 160^ ).

Poiché la lastra di vetro e l'aperture del piano di lavoro sono soggetti a una certa tolleranza dimensionale, la larghezza dell'interstizio cui variare (minimo 2 mm).

1. Posizione gli anelli dei brucatori sulle candele di accensione e alle termocoppia e premerli fortemente nelle aperture del piano di cottura.
2. Avvitare con due viti ciascuno gli anelli dei bruciatori ai rispetti bruciatori. Con quello viene fissato il piano di cottura al piano di lavoro.
3. Mettere con cura lo spartifiamma ed il coperchio del bruciatore. Mettere sopra i portapentole ed inserirli con scatto nei rispectivi arresti formati.

Attenzione: Effettuare i controli di ermeticità e funzionali dell'apparecchio completeness.

fig.2

fig.3

Lamiera di fondo

La lamiera di fondo fornita con l'apparecchio va fissata con due chiodi allo zoccolo frontale.

Allacciamento del gas

L'apparecchio, regolato per lavorare con gas metano è contrassegnato con un'etichetta adesiva.

Regolato in fabbrica per

Gas metano H 20 mbar

Questo appearecchio più favorare nel Campo dell'indice di Wobbe da 12,0 a 15.7 kWh/m3 senza ulteriore messa a punto. Occorre tenere presente che in caso di modifiche della messa a punto o dell'attrezzatura tecnica per il gas, l'etichetta va sostituita con una nuova.

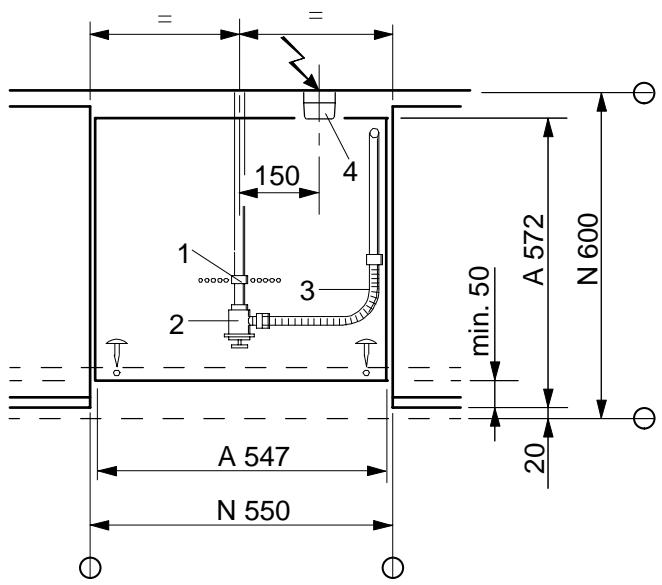

L'allacciamento alla rete del gas può avvenire nel mobile inferiore oppure in un alloggiamento laterale.

L'allacciameto alla rete del gas deve avvenire mediante un tubo flessibile metallico di sicurezza omologato secondo SVGW / DVGW / OVGW come raccordo fisso.

1. Fissare il nippo G 1/2" a 160 mm dal pavimento con almeno una staffa (1).
2. Rubinetto di chiusura del gas (2) G 1/2".
3. Tubo flessibile metallico (3) 50 cm con raccordo G 1/2" fileto interno montare con giunto alla parte del rubinetto.

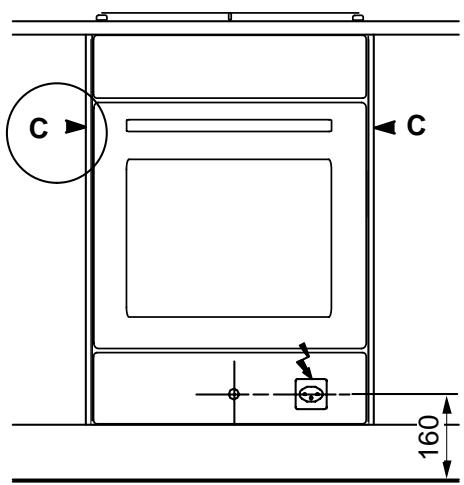

Allacciamo elettrico

Presa di corrente tipo 13 (4).

Nell'installazione elettrica si deve prevedere un dispositivo che consenta di分开are l'apparecchio alla rete in modo onnipolare con un'apertura di contatto di almeno 3 mm.

Si consideranosezionatori idonei gli interrupturi automatici,i fusibili (ifusibili at tappodevono essere rimossi dal supporto),gli interrupturi per correnti di guasto ed i relè.

Prima dell'allacciamento accertarsi che la tensione indicata sulla targhetta di riconoscimento, ossia la tensione nominale dell'apparecchio, corrisponda alla tensione di rete disponibile. La targhetta di riconoscimento si trova applicata sul telao delorno ed è visibile aprendo lo sportello.

La tensione per il corpo di riscaldamento è di 230 VCA. Anche con linee vecchie a 220 VCA l'apparecchio lavora impeccabilmente.

Il cavo elettrico di allacciamento non deve appoggiare alla parete posteriori della cucina da incorporare.

La spina deve essere accessible.

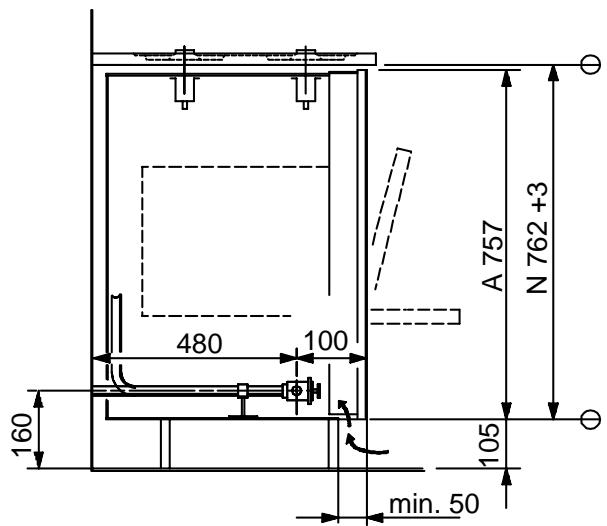

Montaggio della cucina

1. Controllare che la nicchia presenti le dimensioni giuste (quote N).
2. La distanza tra il fronte inferiore dell'apparecchio e lo zoccolo di appoggio dell'apparecchio deve essere di almeno 50~mm . L'intera sezione di passaggio dell'aria prospiciente lo zoccolo va infatti mantenuta completeness libera ed in modo da non impedire l'entrata dell'aria per la combustione.
3. Spingere la cucina nella nicchia allineandolo bene con il mobile.

Non si possono operare manipolazioni ai raccordi filetti che trasportano il gas alla cucina.

1. Fissare la cucina su ambedue i lati con 2 viti cad.(particolare C).
2. Per allacciamento al gas il portello deve essere molto.
3. Allacciare l'apparecchio all'alimentazione del gas.

Part. C

Le seguenti dirittive sono da prendere in considerazione per il montaggio e l'installazione:

• direttive gas della SSIGA G1
• guida CFSL N° 1942: Gas liquefatti, parte 2 (CFSL: Commissione Federale di coordinamento per la Sicurezza sul Lavoro)
• direttive dell'Associazione degli Istituti Cantonali di Assicurazione Anticendio (AICAA)

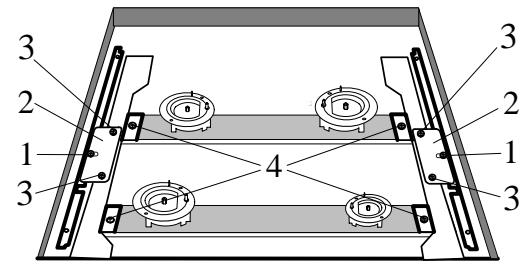

Montaggio dei bruciatori sui posti di cottura

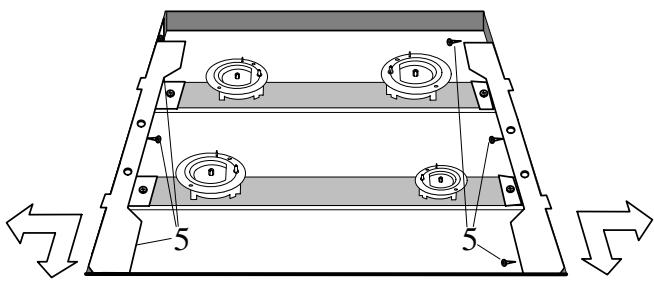

1. Togliere le viti di sicurezza (1) applicate a destra ed a sinistra dei dispositivi di sicurezza per il trasporto (2).

Attenzione: Le viti servono per il fissaggio degli appoggi laterali nella versione del montaggio con la cornice di adattamento.

1. Togliere il predetto dispositivo (2) svitando le quattro viti di fissaggio (3).

Attenzione: Le viti servono per il fissaggio degli appoggi laterali nella versione del montaggio con la cornice di adattamento.

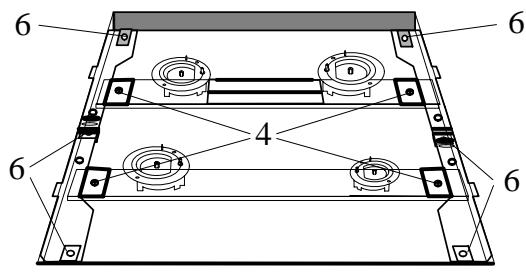

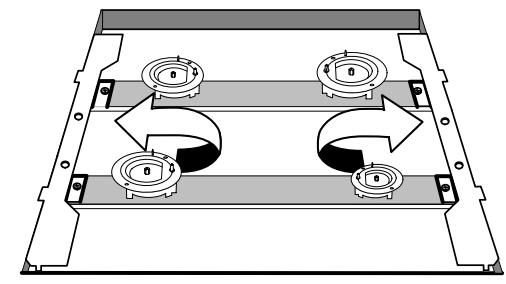

1. Togliere le quattro viti (4) montate sulle traverse del bruciatore.
2. Sollevare tutto il bruciatore e spostare verso l'esterno i supporti in modo che i quattro appoggi vengano a trovarsi sul piano di lavoro.
3. Spingerlo in avanti e di fianco versus il piano di lavoro (sistemandolo nella fessura della bacinella).
4. Fissare lateralmente il supporto nella bacinella mediatinge le tre viti (5). Nella versione con la cornice di adattamento si utilizzato le viti del punto 1 + 2

Per piani di lavoro in pietra i supporti vanno incollati nelle fessure con un adesivo speciale.

1. Mettere in sede la bacinella per controllare la centratura del bruciatore e degli sei dadi di presa (6).

Si necessario spostare i bruciatori o i dadi.

1. Serrare nuovamente le viti (4).

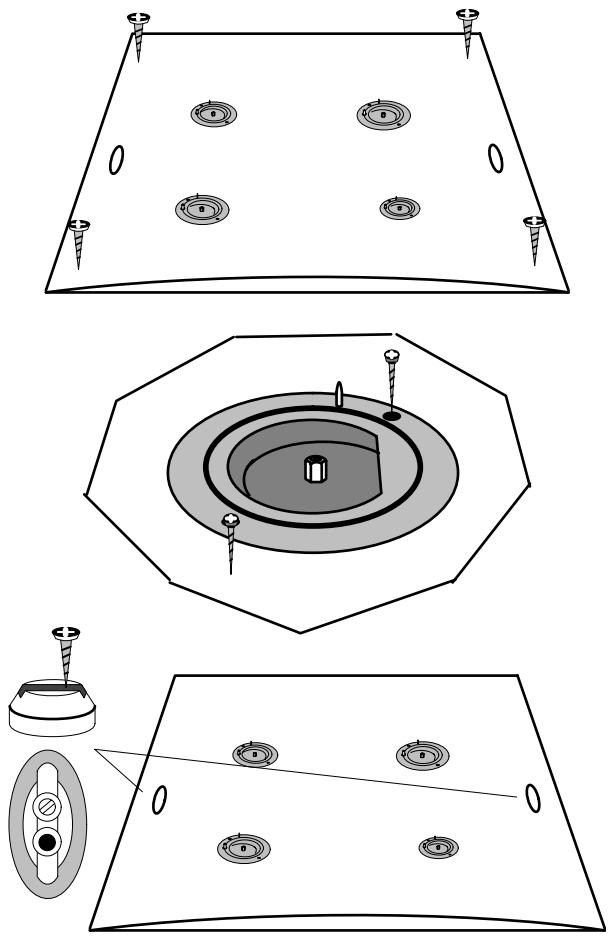

Montaggio del piano di cottura in acciaio

1. Posare il piano di cottura nella sede.
2. Avvitare il piano ai dadi a scattoattraverso i 4 fori di fissaggio.

I quello bruciatori devono giacere nelle aperture del piano di cottura senza pressione e con una leggera tensione verso l'alto.

1. Avvitare agli bruciatore con due viti al piano di cot-tura.
2. Avvitareattraverso il fermo ovale per i portapentole con una vite ciascuno il piano di cottura alpiano di lavoro.

Le viti devono essere strette saldamente solo,.
cosi viene garantito il collegamento alla messa a terra di sicurezza.

1. Montare gli spartifiamma, i coperchi dei bruciatori ed i portapentole.
2. Effettuare i controli di ermeticità e funzionali dell'apparecchio completo.

Montaggio del piano di cottura in vetro

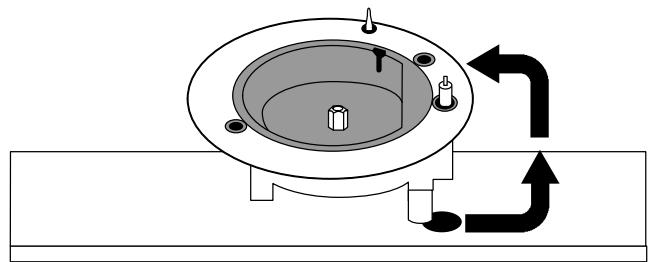

1. Tirare in avanti, di sbieco, I bruciatori nelle fessure, sollevarli e spinnerli indietro nella posizione piu alta.
2. Mettere il piano di cottura regolato sui bruciatori della aperture del piano di lavoro.

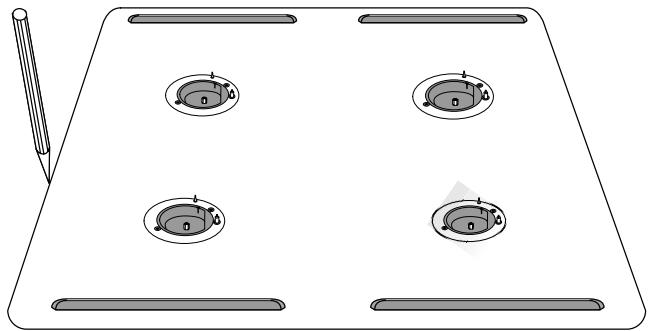

3. Riportare con una matita oppure con un pennarello solubile in acqua il contorno del piano di cottura sul piano di lavoro e sollevare di nuovo il piano di cottura.

4. Incollare completamente tutti intorno sul piano di lavoro, entro 2mm circa dalla segnatura, la guarnizione in gommapiuma autoadesiva allevata.

Attenzione: Non allungare la guarnizione! Tagliare nella giusta misura le estremità.

1. Adagiare di nuovo il piano di cottura e posizionare secondo i bruciatori.

Osservare che appoggi completenessul piano di lavoro.

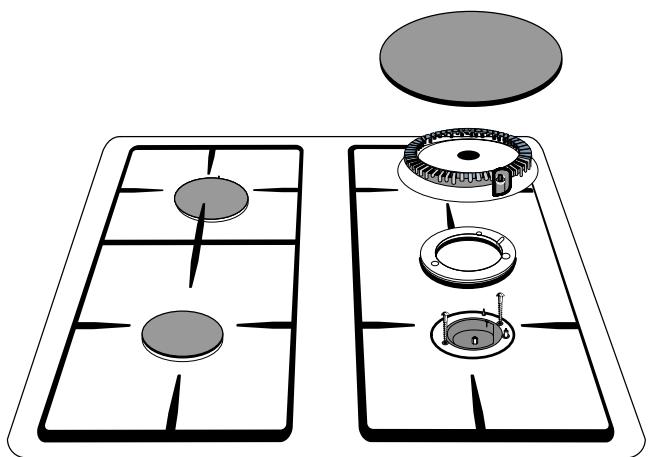

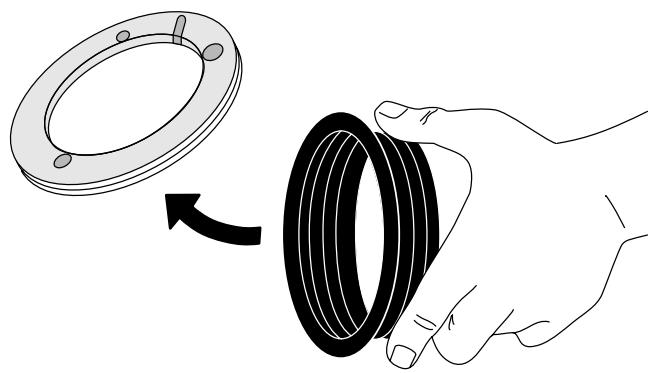

1. Infilare negli anelli dei bruciatori le guarnizioni in gomma con il profilo circolare verso l'alto.
2. Posizione gli anelli dei brucatori sulle candele di accensione e alle termocoppia e premerli fortemente nelle aperture del piano di cottura.
3. Avvitare con due viti ciascuno gli anelli dei brucciatori ai rispetti bruciatori. Con quello viene fissato il piano di cottura al piano di lavoro.
4. Mettere con cura lo spartifiamma ed il coperchio del bruciatore. Mettere sopra i portapentole ed inserirli con scatto nei rispectivi arresti formati.

Attenzione: Effettuare i controlli di ermeticità e funzionali dell'apparecchio completeness.

Potenza dei bruciatori e tabella degli ugelli

		Metano (H)			Gas liquido (B/P)
Ws (MJ/m3)		50.72			87.33
p (mbar)		20			50
		kW (HS)	kW (Hi)	Ugello Ø 1/100mm	kW (HS)	kW (Hi)	Ugello Ø 1/100 mm
Posto di cottura anteriore sinistro	QN	2.4	2.15	112	2.4	2.15	66
Posto di cottura posterire sinistro	QN	1.8	1.65	91	1.8	1.65	58
Posto di cottura posteriore destro	QN	2.4	2.15	112	2.4	2.15	66
Posto di cottura anteriore destro	QN	1.0	0.90	70	1.0	0.90	43
Forno	QN	2.6	2.34	120	2.6	2.34	70

Diametro dei fori in 1/100 mm per gli ugelli bruciatori piccoli

Tipo di gas	Bruciatore del fornò	Bruciatore posti di cottura
		anteriore sinistro		posterire sinistro		posteriore destro		anteriore destro
	Ugello Ø 1/100 mm	Ugello Ø 1/100 mm	kW (HS)	Ugello Ø 1/100 mm	kW (HS)	Ugello Ø 1/100 mm	kW (HS)	Ugello Ø 1/100 mm	kW (HS)
Metano H 20 mbar	56	49	0,42	49	0,42	49	0,42	45	0,33
Gas liquido 50 mbar	30	28	0,42	28	0,42	28	0,42	23	0,33

In caso di passaggio a gas liquido, occorre applicare l'etichetta adesiva corrispondente alla serie di ugelli adatti. In caso di un ulteriore passaggio all'uso di gas metano gli ugelli a fuoco piano, gli ugelli di regolazione a fuoco debole e la vite di regolazione dell'aria primaria vanno nuovamente sigillate.
