Tipo di prodotto	Decespugliatore a batteria senza fili
Marca	Bosch
Modello	ART 23 LI
Diametro di taglio	23 cm
Velocità di rotazione a vuoto	7500 giri/min
Peso (secondo EPTA)	2,3 kg
Alimentazione	Batteria agli ioni di litio 14,4 V, 1,3 Ah
Caricabatterie	AL 2204 CV, tempo di ricarica 180 min
Autonomia (condizioni facili)	Fino a 800 m
Autonomia (condizioni medie)	Fino a 350 m
Autonomia (condizioni difficili)	Fino a 60 m
Impugnatura regolabile	Sì, regolabile in posizione
Regolazione angolo della testa	Sì, tramite pedale
Funzioni principali	Taglio dell'erba, taglio delle erbacce, taglio dei bordi, taglio sotto i cespugli
Sicurezza	Blocco di avviamento, arresto automatico, protezione contro scarica profonda (ECP)
Manutenzione e pulizia	Pulire con spazzola morbida e panno; non utilizzare acqua né solventi
Pezzi di ricambio	Lame originali Bosch, batteria, caricabatterie
Riparabilità	Riparazione solo tramite servizio assistenza tecnica autorizzato Bosch
Temperatura di funzionamento	0 °C a 40 °C
Livello sonoro (pressione acustica)	80 dB(A)
Livello sonoro (intensità acustica)	88 dB(A)

Domande frequenti - ART 23 LI BOSCH

Come caricare la batteria del decespugliatore Bosch ART 23 Li?

Inserire la batteria nel caricabatterie AL 2204 CV in dotazione. Collegare il caricabatterie a una presa di corrente. La ricarica dura circa 180 minuti. Il LED lampeggia durante la carica e diventa fisso quando la batteria è completamente carica. La temperatura di ricarica deve essere compresa tra 0 °C e 45 °C.

Che tipo di lama utilizzare con il Bosch ART 23 Li?

Utilizzare esclusivamente lame originali Bosch appositamente progettate per questo modello. Le lame in metallo sono vietate. La lama originale offre caratteristiche di taglio migliorate.

Come sostituire la lama usurata?

Prima di qualsiasi intervento, rimuovere la batteria. Spingere la lama verso l'interno finché non esce dal perno. Pulire il perno con un coltello affilato. Montare la nuova lama spingendola verso il basso sul perno, quindi tirarla verso l'esterno fino allo scatto.

Cosa fare se il decespugliatore non funziona?

Verificare prima la carica della batteria: ricaricarla se necessario. Assicurarsi che la batteria sia ben inserita. Se la temperatura della batteria è troppo alta o troppo bassa (fuori da 0-45 °C), attendere che torni nell'intervallo. Se il problema persiste, contattare il servizio assistenza Bosch.

Come regolare l'angolo della testa di taglio?

Premere a fondo il pedale di regolazione (12) e ruotare la testa (7) nella posizione desiderata. Rilasciare il pedale per bloccare l'angolo. Per il taglio dei bordi, regolare la testa in posizione bassa e ruotare l'asta.

Qual è l'autonomia della batteria?

L'autonomia dipende dalle condizioni di lavoro: fino a 800 m in condizioni facili (erba bassa, terreno pianeggiante), fino a 350 m in condizioni medie e fino a 60 m in condizioni difficili (erba alta, terreni accidentati).

Come manutenere il decespugliatore?

Dopo ogni utilizzo, rimuovere la batteria e pulire l'apparecchio con una spazzola morbida e un panno. Non utilizzare acqua, solventi o detergenti abrasivi. Pulire le feritoie di ventilazione e l'interno del coperchio di protezione. Verificare lo stato delle viti e delle protezioni.

Quali sono le istruzioni di sicurezza essenziali?

Indossare occhiali di sicurezza e scarpe chiuse. Non lavorare sotto la pioggia. Tenere lontani bambini e animali. Non toccare la lama in rotazione: continua a girare per alcuni secondi dopo l'arresto. Rimuovere sempre la batteria prima di qualsiasi pulizia o regolazione.

Come regolare la lunghezza del tagliabordi?

Ruotare la rondella elastica (6) per sbloccare l'asta. Tirare o spingere l'asta per regolare la lunghezza desiderata, quindi stringere la rondella elastica.

Dove trovare pezzi di ricambio e il servizio assistenza?

Contattare il servizio assistenza Bosch: in Francia al numero 0800 05 50 51 o via email a [e-mail]. Per i pezzi, utilizzare le viste esplose sul sito Bosch. Utilizzare solo pezzi originali Bosch.

MANUALE UTENTE ART 23 LI BOSCH

Tel. Assistenza clienti:

[phone]

Fax: [phone]

Venezuela

Robert Bosch S.A.

Final Calle Vargas. Edf. Centro Berimer P.B.

Boleita Norte

Caracas 107

Tel.: [phone]

Messico

Robert Bosch S.A. de C.V.

Tel. Interno: [phone]

Tel. D.F.: [phone]

E-Mail: [e-mail]

Argentina

Robert Bosch Argentina S.A.

Av. Cordoba 5160

C1414BAW Ciudad Autonoma de Buenos Aires

Atencion al Cliente

Tel.: [phone]

E-Mail: [e-mail]

Perù

Autorex Peruana S.A.

Repubblica di Panamà 4045,

Lima 34

Tel.: [phone]

E-Mail: [e-mail]

Cile

EMASA S.A.

Irrarrazaval 259 - Nuñoa

Santiago

Tel.: [phone]

E-Mail: [e-mail]

Trasporto

Attenzione! Leggere attentamente queste istruzioni. Acquistare dimestichezza con i dispositivi di lavoro ed il corretto utilizzo del tosaerba a batteria. Si prega di conservare in luogo sicuro il manuale delle Istruzioni per l'uso in modo da poterlo consultare quando se ne presenta la necessità.

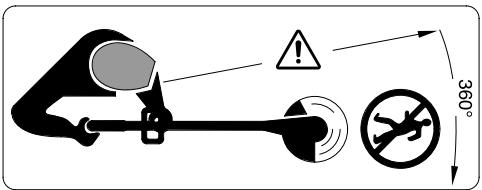

Spiegazione dei simboli applicati sul tosaerba a batteria

Allarme generale di pericolo.

Leggere il «Libretto d'istruzioni per l'uso».

Portare occhiali di protezione.

Attenzione a non mettere in pericolo l'incolumità di persone che si trovano nelle vicinanze attraverso corpi lanciati o fatti volare per aria.

Tenere le persone presenti a distanza di sicurezza dalla macchina.

Prima di fare interventi di pulizia o di regolazione oppure prima di lasciare per breve tempo l'utensile, estrarre sempre la batteria ricaricabile.

Non utilizzare il tosaerba a batteria quando piove né lasciarlo all'aperto sotto la pioggia.

Mai utilizzare il tosaerba a batteria con coperture oppure dispositivi di protezione danneggiati oppure quando questi dovessero essere stati tolti.

Non utilizzare il caricabatteria in caso dovesse essere danneggiato oppure usurato.

• Prima di utilizzare l'apparecchio, e successivamente a un urto/colpo, esaminarlo per verificare se è consumato o se riporta eventuali danni; se del caso, provvedere alle riparazioni necessarie.
• Questo apparecchio non è destinato all'uso da parte di persone (bambini compresi) con capacità fisiche, sensoriali o mentali ridotte oppure a cui manchi esperienza e/o conoscenza, se le stesse non sono sorvegliate oppure istruite relativamente all'uso dell'apparecchio da parte di una persona responsabile per la loro sicurezza.

I bambini dovrebbero essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

• Non utilizzare mai il tosaerba a batteria a piedi nudi o indossando sandali aperti, ma portare sempre scarpe di sicurezza e pantaloni lunghi. Non permettere di utilizzare il tosaerba a batteria a bambini e neppure ad adulti che non abbiano preso visione delle presenti istruzioni. Le norme nazionali locali prevedono eventualmente dei limiti di restrizione circa l'età dell'operatore. Quando non lo si usa, conservare il tosaerba a batteria in modo che non sia accessibile ai bambini. Mai tosare l'erba quando nell'area di operazione dovessero trovarsi altre persone ed in modo particolare bambini oppure animali domestici. L'operatore o l'utente è responsabile degli incidenti o dei rischi in cui possono incorrere le altre persone o le loro proprietà.
• Prima di toccarlo con le mani, attendere che la lama di taglio in rotazione si sia fermata completamente. La lama di taglio continua a ruotare dopo lo spegnimento del motore e può provocare incidenti. Procedere alla tosatura dell'erba solamente di giorno o con una buona illuminazione artificiale.

Evitare possibilmente di utilizzare il tosaerba a batteria quando l'erba è bagnata. Spegnere sempre il tosaerba a batteria quando lo si trasporta dal/al luogo di lavoro. Prima della messa in funzione, allontanare le mani ed i piedi dalla lama in rotazione. ▶ Mai avvicinare le mani ed i piedi alla lama in rotazione. Con questo tosaerba è vietato utilizzare frese elicoidali in metallo. ▶ Controllare e sottoporre a manutenzione regolarmente il tosaerba a batteria. Il tosaerba a batteria deve essere riparato solo presso officine autorizzate addette al Servizio. ▶ Accertarsi sempre che le feritoie di ventilazione siano completamente libere da resti di erba. Spegnere ed estrarre la batteria ricaricabile: - ogniqualvolta si lascia la macchina incustodita - prima della sostituzione della lama di taglio - prima di un intervento di pulizia oppure quando si interviene sul tosaerba a batteria. ▶ Conservare l'apparecchio in luogo sicuro, asciutto e al di fuori della portata di bambini. Non deporre ulteriori oggetti sopra all'apparecchio. A titolo di sicurezza, sostituire le parti usurate o danneggiate. ▶ Accertarsi che le parti di ricambio montate siano approvate da Bosch. ▶ Prima di inserire la batteria ricaricabile, assicurarsi che l'elettroutensile sia spento. Inserendo una batteria ricaricabile in un elettroutensile acceso potrà dare insorgenza ad incidenti. Ricaricare le batterie ricaricabili solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di ricarica previsto per un determinato tipo di batteria sussiste il pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile.

• Avere cura d'impiegare negli elettroutensili esclusivamente batterie ricaricabili esplicitamente previste. L'impiego di batterie diverse da quelle consigliate potrà comportare il pericolo di lesioni o d'incendio. Non avvicinare batterie non utilizzate a fermagli, monete, chiavi, chiodi, viti oppure altri piccoli oggetti metallici che potrebbero provocare un cavallottamento dei contatti. Un corto circuito tra i contatti delle batterie ricaricabili può provocare bruciature oppure lo sviluppo di incendi. In caso d'impiego errato si provoca il pericolo di fuoriuscita di liquido dalla batteria ricaricabile. Evitarne assolutamente il contatto. In caso di contatto accidentale, sciacquare accuratamente con acqua. Rivolgersi immediatamente al medico, qualora il liquido dovesse entrare in contatto con gli occhi. Il liquido fuoriuscito dalla batteria ricaricabile può causare irritazioni cutanee o ustioni.

Descrizione del funzionamento

Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Uso conforme alle norme

L'utensile è idoneo per tagliare erba ed erbacce sotto cespugli, nonché su scarpate e bordi non accessibili al tosaerba.

L'uso corretto si riferisce a una temperatura ambiente tra 0°C e 40°C.

Volume di fornitura

Estrarre il tosaerba a batteria con attenzione dall'imballaggio e accertarsi che tutte le componenti che seguono facciano parte della fornitura:

• Tosaerba
• Calotta di protezione
• Impugnatura regolabile (montata)
• Disco portalama, lama di taglio
• Stazione di ricarica
• Manuale di istruzioni

In caso che un qualsiasi elemento dovesse mancare oppure dovesse essere danneggiato, mettersi in contatto con il rivenditore presso il quale avete acquistato la macchina.

Componenti illustrati

La numerazione dei componenti illustrati si riferisce alla rappresentazione dell'elettroutensile sulle pagine con le rappresentazioni grafiche.

1 Interruttore di avvio/arresto 2 Pulsante di sicurezza dell'interruttore di avvio/arresto 3 Impugnatura 4 Vite dell'impugnatura 5 Impugnatura regolabile 6 Bussola di fissaggio 7 Tubo 8 Feritoie di ventilazione 9 Testa del tosaerba

10 Lama di taglio 11 Cuffia di protezione 12 Pedale per la regolazione dell'angolo della testa del tosaerba 13 Spia LED 14 Dispositivo di carica 15 Batteria ricaricabile 16 Disco portalama 17 Perno 18 Staffa di protezione 19 Numero di serie

L'accessorio illustrato o descritto nelle istruzioni per l'uso non è compreso nella fornitura standard.

Dati tecnici

Tosaerba a batteria		ART 23 Li	ART 26 Li
Codice prodotto		3 600 H78 K..	3 600 H78 L..
Numero di giri a vuoto	min-1	7500	7400
Impugnatura regolabile		●	●
Regolazione dell'angolo della testa del tosa-erba/Regolazione per il taglio di bordi		●	●
Diametro del taglio	cm	23	26
Peso in funzione della EPTA-Procedure01/2003	kg	2,3	2,4
Numero di series	Cfr. numero di series 19 (targhetto di costruzione)applicata alla macchina
Batteria ricaricabile		Li-Ion	Li-Ion
Codice prodotto		2 607 336 037	2 607 336 039
Tensione nominale	V=	14,4	18
Autonomia	Ah	1,3	1,3
Tempo di ricarica (a batteria scaricata)	min	180	180
Stazione di ricarica		AL 2204 CV	AL 2204 CV
Codice prodotto		2 607 225 2..	2 607 225 2..
Corrente di carica	mA	230	230
Campo ammesso di temperatura di ricarica	°C	0-45	0-45
Peso in funzione della EPTA-Procedure01/2003	kg	0,7	0,7

Informazioni sulla rumorosità e sulla vibrazione

Valori misurati conformemente alla norma CE/2000/14 (1,60 m altezza, 1,0 m distanza) e EN 28 662.

Il livello di pressione acustica stimato A della macchina ammonta a dB(A): livello di rumorosità 80 dB(A); livello di potenza acustica 88 dB(A). Incertezza della misura K = 5 dB.

Usare la protezione acustica!

La vibrazione su mano-braccio è inferiore a 2,5m / s²

Dichiarazione di conformità (C)

Assumendone la piena responsabilità, dichiariamo che il prodotto è conforme alle seguenti normative ed ai relativi documenti: EN 786, EN 60 335 in base alle prescrizioni delle direttive CEE 89/336, CE/98/37, CE/2000/14.

CE/2000/14: Il livello della potenza sonora LWA garantito è minore di 94 dB (A). Procedimento di valutazione della conformità secondo appendice VI.

Ufficio di sorveglianza tecnica: SRL, Sudbury England

Stazioni di prova indicate n. d'identificazione: 1088

Fascicolo tecnico:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider

Per la Vostra sicurezza

Prima di eseguire operazioni di regolazione o di pulizia, spegnere l'utensile e rimuovere la batteria ricaricabile.

Una volta spento il tosaerba a batteria, la lama di taglio continua a girare per alcuni secondi.

Attenzione - mai toccare la lama di taglio in rotazione.

Montaggio

Caricare la batteria

Osservare la tensione di rete: La tensione della rete deve corrispondere a quella indicata sulla targhetta dell'elettroutensile. Gli elettroutensili con l'indicazione di 230 V possono essere collegati anche alla rete di 220 V / 240 V.

Utilizzare solo il caricabatteria fornito insieme all'elettroutensile. Solo quel caricabatteria è previsto per la batteria Li-ion utilizzata per quell'elettroutensile.

La batteria ricaricabile è dotata di un sensore per il controllo della temperatura che permette operazioni di ricarica solo entro un campo di temperatura tra 0 °C e 45 °C. In quel modo si permette di raggiungere una lunga durata della batteria.

Nota bene: La batteria ricaricabile viene fornita parzialmente carica. Per garantire l'intera potenza della batteria ricaricabile, prima del primo impiego ricaricare completamente la batteria ricaricabile nella stazione di ricarica.

La batteria ricaricabile a ioni di litio può essere ricaricata in qualsiasi momento perché ridurne la durata. Un'interruzione dell'operazione di ricarica non danneggia la batteria ricaricabile.

Rimozione della batteria ricaricabile A

Premere il tasto di sbloccaggio ed estrarre la batteria ricaricabile 15 dall'elettroutensile verso la parte posteriore.

Processo di ricarica

L'operazione di ricarica inizia non appena la spina di rete viene inserita nella presa per la corrente e la batteria viene inserita nella sede di ricarica 14.

Procedendo come indicato nell'illustrazione, applicare prima la batteria ricaricabile 15 nella parte anteriore della stazione di ricarica (0) e poi premere la batteria ricaricabile 15 verso il basso (2). Per estrarre la batteria ricaricabile, procedere secondo l'ordine inverso.

Grazie all'intelligente procedimento di ricarica, lo stato di ricarica della batteria viene riconosciuto automaticamente e l'operazione di ricarica avviene con la rispettiva ottimale corrente di carica in base alla temperatura della batteria e della tensione.

Questa procedura consente di non sottoporre a sforzi eccessivi la batteria che, in caso di deposito nella stazione di ricarica, resta sempre completamente carica.

Nota bene: L'operazione di ricarica è possibile solo se la temperatura della batteria è nell'ambito del campo ammesso di temperatura di ricarica, vedere paragrafo «Dati tecnici».

LED indicatore di carica della batteria lampeggiante 13

L'operazione di ricarica viene segnalata attraverso lampeggi a ritmo alternato del LED indicatore di carica della batteria 13.

LED indicatore di carica della batteria sempre acceso 13

La luce continua del LED indicatore di carica della batteria 13 segnala che la batteria ricaricabile è completamente

carica oppure che la temperatura della batteria ricaricabile si trovava al di fuori del campo della temperatura di ricarica ammesso e che per questo motivo non può essere ricaricata. Non appena si raggiunge il campo di temperatura ammesso, inizia di nuovo l'operazione di ricarica della batteria.

Quando la batteria ricaricabile non è inserita, la luce continua del LED indicatore di carica della batteria 13 sta ad indicare che la spina di collegamento alla rete è inserita nella presa di alimentazione e che la stazione di ricarica è pronta per l'esercizio.

Istruzioni per la ricarica

In caso di cicli di ricarica continui oppure in caso di operazioni di ricarica successive con interruzioni, la stazione di ricarica si può riscaldare. Questo fatto non è un comune motivo di preoccupazione e non è indice di un difetto tecnico della stazione di ricarica.

Una sensibile riduzione della durata del funzionamento dopo l'operazione di ricarica sta ad indicare che la batteria ricaricabile dovrà essere sostituita.

«L'Electronic Cell Protection (ECP)» protegge la batteria Li-ion dallo scaricamento completo. Se la batteria è scaricata, l'elettroutensile viene spento da un circuito di protezione. La lama di taglio non si muove più.

Non premere l'interruttore di avvio/arresto dopo lo spegnimento automatico. La batteria può essere danneggiata.

Montaggio dell'elettroutensile

Applicare la batteria ricaricabile solo dopo aver assemblato completamente il tosaerba a batteria.

Accertarsi che il tosaerba a batteria venga assemblato secondo il seguente ordine:

Montaggio della calotta di protezione

Applicare la calotta di protezione 11 sulla testa del tosaerba 9.

• Agganciare la calotta di protezione alla testa del tosaerba e spingerla all'indietro. • Premere la calotta di protezione verso il basso fino a quando essa arriva a fare presa (clic).

Montaggio disco portalama/lama di taglio

Premere il disco portalama 16 sull'alberino di trasmissione (clic). Applicare la lama di taglio 10 sul perno 17, premerlo verso il basso e tirarlo all'esterno fino a quando arriva a fare presa.

Uso

Messa in funzione

Togliere pietre, pezzetti di legno ed altri tipi di oggetti che eventualmente giacciono sulla superficie da tagliare.

Una volta spento il tosaerba a batteria, la lama di taglio continua a girare per alcuni secondi. Prima di riaccendere nuovamente il tosaerba a batteria, attendere che il motore e la lama di taglio si siano fermati completamente.

Non avviare nuovamente la macchina subito dopo averla disinserita.

Applicazione della batteria ricaricabile

Inserire la batteria nell'elettroutensile come da illustrazione. La batteria deve arrivare a fare presa (clic).

Accensione

Premere il tasto di bloccaggio per interruttore di avvio/arresto 2, tenerlo premuto e premere l'interruttore di avvio/arresto 1.

Rilasciare il tasto di bloccaggio per interruttore di avvio/arresto 2.

Spegnimento

Rilasciare l'interruttore di avvio/arresto 1.

Nota bene: Dopo l'azionamento dell'interruttore di avvio/arresto 1, il motore si mette in moto dopo un piccolo ritardo.

Regolazione

Utilizzo dell'impugnatura regolabile

L'impugnatura regolabile 5 può essere nelle diverse posizioni:

Per modificarne la posizione, allentare la vite dell'impugnatura 4 e spostare l'impugnatura regolabile 5. Avvitare forte la vite dell'impugnatura 4 per fissare l'impugnatura regolabile 5 alla posizione scelta.

Regolazione della lunghezza di tosatura F

Ruotare la bussola di fissaggio 6 di 90°

Per allungare, estrarre la barra di guida e per accorciare, inserire la barra di guida spingendola. Serrare di nuovo forte la bussola di fissaggio 6.

Regolazione dell'angolo della testa del tosaerba C

Per modificare l'angolo di inclinazione del taglio, premere verso il basso il pedale 12 e ruotare la barra di guida 7 alla posizione richiesta.

Rilasciare il pedale 12.

Regolazione per il taglio di bordi

Regolazione dell'angolo della testa del tosaerba: premere verso il basso il pedale 12, portare la barra di guida 7 alla posizione più bassa, quindi rilasciare il pedale 12.

Spostamento della testa del tosaerba

Allentare la bussola di fissaggio 6, ruotare la barra di guida 7 di 90° per poter regolare la testa del tosaerba 9 come illustrato per il taglio/taglio di bordi, quindi serrare di nuovo forte la bussola di fissaggio 6.

Indicazioni operative

Proteggere la batteria ricaricabile da calore troppo forte, ad esempio da continue radiazioni solari e dal fuoco. L'elettroutensile non funziona a una temperatura inferiore a 0°C oppure superiore a 45°C!

Taglio di erba

Operare con il tosaerba a batteria spostandolo verso sinistra e verso destra, avendo cura di tenerlo sempre a una distanza sufficiente dal corpo.

Il tosaerba a batteria può tagliare con efficacia l'erba fino a un'altezza di 15 cm. In caso di erba più alta, tagliarla in diverse fasi.

Tosatura di bordi

Operare con il tosaerba a batteria guidandolo lungo il bordo dell'erba. Per impedire un'usura veloce della lama di taglio, evitare che arrivi a toccare superfici dure oppure muri.

Per poter operare più facilmente, utilizzare la staffa di protezione per piante 18 come supporto guida (accessorio).

Tagli intorno ad alberi e cespugli

Operare con attenzione quando si taglia intorno ad alberi oppure cespugli in modo da evitare un contatto con la lama di taglio. Le piante possono morire se se ne danneggia la corteccia.

Per poter operare più facilmente, utilizzare la staffa di protezione per piante 18 come supporto guida (accessorio).

Autonomia della batteria ricaricabile

L'autonomia della batteria ricaricabile dipende dalle condizioni di lavoro:

Condizioni facili:

fino a 800 metri (ART 23 Li)

fino a 1000 metri (ART 26 Li)

Condizioni medie:

fino a 350 metri (ART 23 Li)

fino a 440 metri (ART 26 Li)

Condizioni difficili:

fino a 60 metri (ART 23 Li)

fino a 75 metri (ART 26 Li)

Sostituzione della lama di taglio D

Prima di eseguire qualsiasi lavoro alla macchina, estrarre la batteria ricaricabile.

Per rimuovere la lama di taglio usurata 10, premere la lama di taglio verso l'interno fino a farla saltare fuori dal perno 17.

Utilizzando un coltello tagliente, liberare il perno 17 da eventuali residui di plastica o accumuli di sporcizia.

Per montare una nuova lama di taglio 10, applicare la lama di taglio 10 sul perno 17, premerla verso il basso e tirarla verso l'esterno fino a quando se ne percepisce l'incastro.

Nota bene: utilizzare esclusivamente lame di ricambio Bosch. Questo sistema speciale è dotato di migliori caratteristiche di taglio. Altri tipi di lame da taglio portano ad una peggiore prestazione di lavoro.

Individuazione dei guasti e rimedi

La tabella seguente indica i controlli da effettuare e le azioni da intraprendere se la Vostra macchina non dovesse funzionare correttamente. Qualora non si riuscisse ad identificare o a risolvere il problema, rivolgersi al rivenditore.

Attenzione: Prima di iniziare la ricerca di disturbi, spegnere la macchina ed estrarre la batteria ricaricabile.

Problema	Possibili cause	Rimedi
La calotta di protezione non può essere tirata sopra il disco portalama	Montaggio errato	Rimuovere il disco portalama e rimontare la calotta di protezione, vedere anche «Montaggio»
Il tosærba non funziona	Batteria scaricata	Caricare la batteria, vedere anche le istruzioni per la ricarica
	Batteria troppo fredda/troppo calda	Riscaldare/raffreddare la batteria
Il tosærba funziona con interruzioni	Cabaggio interno danneggiato	Contattare il centro assistenza clienti
	Interruttore di avvio/arresto di-fettoso	Contattare il centro assistenza clienti
Vibrazioni e rumore eccessivi	Macchina difettosa	Contattare il centro assistenza clienti
	La lama di taglio è rottà	Sostituire la lama di taglio
La durata di taglio per anni rica-rica della batteria è troppo bre-ve	La batteria ricaricabile non è stata utilizzata per maggiori pe-riodi di tempo oppure solo per brevi durate	Ricaricare completamente la batteria, vedere anche le istru-zioni per la ricarica
	Erba troppo alta	Tagliare in diverse fasi
	La batteria ricaricabile è diven-tata inservibile	Sostituire la batteria
La lama non si muove	Batteria scaricata	Caricare la batteria, vedere anche le istruzioni per la ricarica
	Macchina difettosa	Contattare il centro assistenza clienti
La macchina non taglia	La lama di taglio è rottà	Sostituire la lama di taglio
	Batteria non ricaricata comple-mente	Caricare la batteria, vedere anche le istruzioni per la ricarica
	L'erba si è avvolta nel disco por-talama	Rimuovere l'erba
Led indicatore di carica della batteria 13 costamente acceso	La batteria ricaricabile non è in- serita (correttamente)	Inserire la batteria ricaricabile correttamente sulla stazione di ricarica
Operazione di ricarica non pos-sibile	I contatti delle batterie ricarica-bili sono sporchi	Pulire i contatti delle batterie ricaricabili; p.es. inserendo ed estraendo più volte le batterie o la batteria ricaricabile
	Batteria difettosa	Sostituire la batteria
Led indicatore di carica della batteria 13 non è acceso	La spina di collegamento alla re- te della stazione di ricarica non è insertita (correttamente)	Inserire la spina di rete (com- pletamente) nella presa per la corrente
	Difetto della presa per la corren- te, del cavo di rete oppure della stazione di ricarica	Controllare la tensione di rete ed, eventually, far control- lare la stazione di ricarica pres- so un centro per il Servizio Clienti elettroutensili Bosch autorizzato

Manutenzione ed assistenza

Manutenzione e pulizia

Prima di eseguire qualsiasi lavoro alla macchina, estrarre la batteria ricaricabile.

Nota bene: Per garantire un funzionamento durevole ed affidabile, eseguire regolarmente le seguenti operazioni di manutenzione.

Controllare regolarmente se la macchina abbia dei difetti visibili come per esempio fissaggi liberi e componenti usurati oppure danneggiati.

Controllare che i coperchi e le protezioni non siano danneggiati e siano montati correttamente. Eseguire le necessarie operazioni di manutenzione e riparazione prima di usare la macchina.

Se nonostante gli accurati procedimenti di produzione e di controllo il tosaerba a filo dovesse guastarsi, la riparazione va fatta effettuare da un centro di assistenza clienti autorizzato per gli elettroutensili Bosch.

Comunicare sempre il codice di ordinazione a 10 cifre dell'elettroutensile in caso di richieste o di ordinazione di pezzi di ricambio.

Dopo la tosatura, conservare

Spegnere la macchina e rimuovere la batteria ricaricabile. Prima di conservare la macchina, accertarsi che la batteria ricaricabile sia stata rimossa.

Pulire a fondo la parte esterna del tosaerba con una spazzola morbida ed un panno. Non usare acqua, né solventi, né lucidi. Rimuovere completamente l'erba rimasta attaccata e ogni tipo di particella, in modo particolare dalle aperture di ventilazione 8.

Poggiare la macchina lateralmente e pulire internamente la calotta di protezione 11. Utilizzando un pezzo di legno oppure un pezzo di materiale in plastica, togliere l'erba compatta rimasta attaccata.

Controllare che i coperchi e le protezioni non siano danneggiati e siano montati correttamente. Eseguire le necessarie operazioni di manutenzione e riparazione prima di usare la macchina.

La batteria ricaricabile dovrebbe essere conservata ad una temperatura tra 0°C e 45°C .

Servizio di assistenza ed assistenza clienti

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:

www.bosch-pt.com

Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative all'acquisto, impiego e regolazione di apparecchi ed accessori.

Italia

Robert Bosch S.p.A.

Via Giovanni da Udine 15

20156 Milano

Tel.: [phone]

Fax: [phone]

Tel.: Filo diretto con Bosch:

[phone]

www.Bosch.it

Svizzera

Tel.: [phone]

Fax: [phone]

Trasporto

La batteria ricaricabile è stata collaudata secondo il manuale UN [Recommendations on the Transport of Dangerous Goods, Manual of Tests and Criteria] ST/SG/AC.10/11/Rev.3 Parte III, sottoparagrafo 38.3. Essa è dotata sia di un'efficace protezione contro la sovrappressione interna e pericolo di corto circuito che di dispositivi adatti ad impedirne una rottura dovuta a sovraccarico ed il pericolo di corrente inversa.

La quantità di equivalente di litio contenuta nella batteria ricaricabile si trovava al di sotto dei valori di soglia vigenti. Per questo motivo la batteria ricaricabile quale singolo elemento o come elemento applicato in una macchina non rientra tra i prodotti considerati particolarmente pericolosi nelle norme nazionali o internazionali. In caso di trasporto di diverse batterie ricaricabili, può comunque darsi il caso che le norme relative ai prodotti pericolosi acquistino rilevanza. In quel caso può essere necessario attenersi alle speciali condizioni (p. es. l'imballaggio) in esse prescritte. Per ulteriori informazioni è possibile consultare il foglio di istruzioni in lingua inglese reperibile al seguente sito internet:

http://purchasing.bosch.com/en/start/

Allgemeines/Download/index.htm.

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Solo per i Paesi della CE:

Non gettare elettroutensili dismessi tra i rifiuti domestici!

Conformemente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione

del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

Batterie ricaricabili/Batterie:

Li-Ion:

Si prega di tener presente le indicazioni riportate nel paragrafo «Trasporto», pagina 67.

Qualunque sia il tipo di batteria consumata, essa non deve essere gettata tra i rifiuti domestici, nel fuoco o nell'acqua. Ogni tipo di batteria consumata deve essere messa da parte, riciclata oppure smaltita rispettando rigorosamente le esigenze di protezione dell'ambiente.

Solo per i Paesi della CE:

Ogni tipo di batteria difettosa oppure consumata deve essere riciclata secondo la direttiva CEE 91/157.

Le batterie ricaricabili/le batterie non funzionanti potranno essere consegnate direttamente presso:

Italia

Ecoelit

Viale Misurata 32

20146 Milano

Tel.: +39 02 / 4 23 68 63

Fax: +39 02 / 48 95 18 93

Svizzera

Batrec AG

3752 Wimmis BE

Con riserva di modifiche tecniche.

Eliberati intrerupatorul pornit/oprit 1.

Intreinere si curatare
