MANUALE UTENTE LI23031/03 - INSTALLATION INSTRUCTIONS SIEMENS

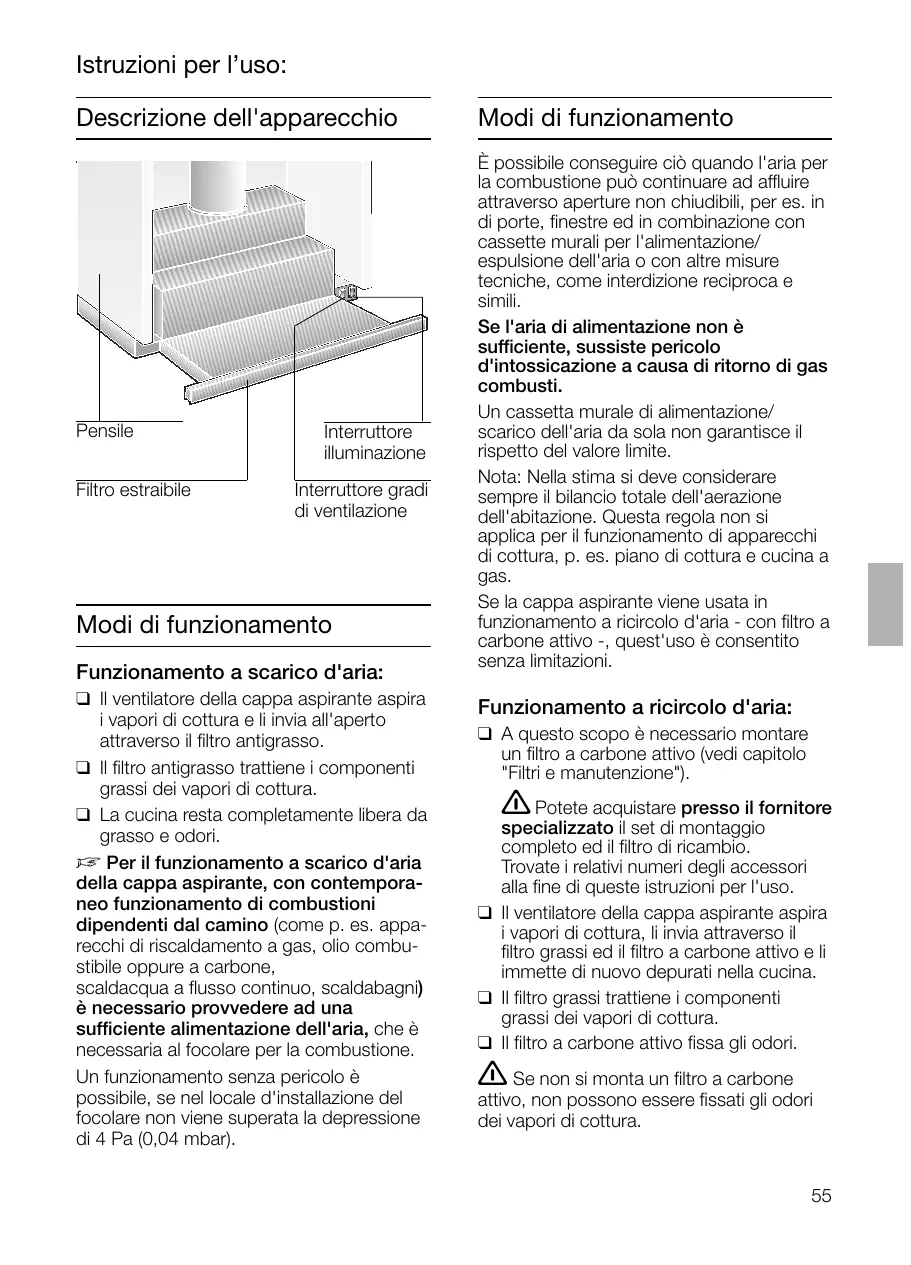

Istruzioni per l’uso: Descrizione dell'apparecchio Pensile Filtro estraibile Interruttore illuminazione Interruttore gradi di ventilazione Modi di funzionamento Funzionamento a scarico d'aria: ❑ Il ventilatore della cappa aspirante aspira i vapori di cottura e li invia all'aperto attraverso il filtro antigrasso. ❑ Il filtro antigrasso trattiene i componenti grassi dei vapori di cottura. ❑ La cucina resta completamente libera da grasso e odori. D Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione. Un funzionamento senza pericolo è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar). Modi di funzionamento È possibile conseguire ciò quando l'aria per la combustione può continuare ad affluire attraverso aperture non chiudibili, per es. in di porte, finestre ed in combinazione con cassette murali per l'alimentazione/ espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e simili. Se l'aria di alimentazione non è sufficiente, sussiste pericolo d'intossicazione a causa di ritorno di gas combusti. Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite. Nota: Nella stima si deve considerare sempre il bilancio totale dell'aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas. Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - con filtro a carbone attivo -, quest'uso è consentito senza limitazioni. Funzionamento a ricircolo d'aria: ❑ A questo scopo è necessario montare un filtro a carbone attivo (vedi capitolo "Filtri e manutenzione"). 몇 Potete acquistare presso il fornitore specializzato il set di montaggio completo ed il filtro di ricambio. Trovate i relativi numeri degli accessori alla fine di queste istruzioni per l'uso. ❑ Il ventilatore della cappa aspirante aspira i vapori di cottura, li invia attraverso il filtro grassi ed il filtro a carbone attivo e li immette di nuovo depurati nella cucina. ❑ Il filtro grassi trattiene i componenti grassi dei vapori di cottura. ❑ Il filtro a carbone attivo fissa gli odori.

Se non si monta un filtro a carbone attivo, non possono essere fissati gli odori dei vapori di cottura.

Precede la prima utilizzazione Primo impiego: ❑ Questo libretto di istruzioni per l'uso è previsto per più versioni dell' apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio. ❑ Questa cappa aspirante è conforme alle pertinenti norme di sicurezza. Le riparazioni devono essere eseguite solo da personale specializzato. Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore. ❑ Prima di usare il nuovo apparecchio, leggete attentamente le istruzioni per l'uso. Esse contengono informazioni importanti per la Vostra sicurezza, e anche per l'uso e la manutenzione dell'apparecchio. ❑ Conservate bene il libretto delle istruzioni per l'uso e il montaggio, per un eventuale successivo proprietario.

몇 Non fiammeggiare pietanze sotto la

Se l'apparecchio è danneggiato, non dovete metterlo in funzione. L'allacciamento e la messa in funzione devono essere eseguiti solo da un tecnico. 몇 Se il cavo di alimentazione di questo apparecchio viene danneggiato, per evitare pericoli deve essere sostituito dalla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.

Smaltire il materiale d'imballaggio secondo le norme (vedi capitolo "Istruzioni per il montaggio").

Usare la cappa aspirante solo con le lampadine avvitate.

Le lampadine fulminate dovrebbero essere sostituite subito, per evitare un sovraccarico sulle altre lampadine.

Non usare mai la cappa aspirante senza filtro grassi..

Grassi e olio surriscaldati possono infiammarsi facilmente. Cucinare perciò pietanze con grassi oppure con olio, p. es. le patatine fritte, solo sotto controllo.

cappa aspirante. Pericolo d'incendio del filtro grassi se raggiunto delle fiamme.

É consentito solo limitatamente (vedi capitolo "Istruzioni per il montaggio") l'uso della cappa aspirante su focolari per combustibili solidi (carbone, legna e simili). Piani di cottura da incasso a gas / cucine a Gas

Usare i fornelli a gas sempre in modo appropriato. Importante; le fiamme dei fornelli a gas devono essere sempre coperte con stoviglie da cucina. L'eccessivo sviluppo di calore delle fiamme di gas libere potrebbe danneggiare la cappa aspirante.

Uso della cappa aspirante

Per eliminare nel modo più efficace i vapori di cottura: ❑ accendere il ventilatore all'inizio della cottura, ❑ spegnere il ventilatore solo alcuni minuti dopo la fine della cottura. Ventilatore acceso:

1. Estrarre il filtro tirandolo con il listellomaniglia.

❑ Il ventilatore entra in funzione.

2. Selezionare la regolazione desiderata del

ventilatore. Elementi di comando dei diversi modelli:

grado 1 Illuminazione:

acceso spento Avvertenza: l'illuminazione può essere usata sempre, anche quando il filtro estraibile è chiuso. grado 1 grado 2 grado 2

In caso di eventuali chiarimenti o di guasti, rivolgersi al servizio assistenza clienti. (Vedi elenco dei centri di assistenza). In caso di chiamata, indicare i dati seguenti:

spento grado 2 Ventilatore spento: ❑ Spingere filtro nell'interno fino all'arresto. Avvertenza: estraendo di nuovo il filtro, il ventilatore funziona al grado di regolazione scelto per ultimo Riportare nello specchietto qui sopra questi dati. Essi si trovano nella targhetta d'identificazione, dopo avere tolto la griglia del filtro, nel vano interno della cappa aspirante.

Filtri e manutenzione Per trattenere i componenti grassi dei vapori di cottura si montano filtri metallici per grassi. Le stuoie filtranti sono costituite da materiale ininfiammabile. Attenzione: A causa della progressiva saturazione con residui grassi, l'infiammabilità aumenta, ed il funzionamento della cappa aspirante può essere pregiudicato. Importante: Pulendo tempestivamente i filtri metallici per grassi, si previene il pericolo d'incendio, che può essere causato da un'accumulo di calore durante la frittura o l'arrosto. Pulizia dei filtri metallici per grassi: Nel caso di funzionamento normale (1-2 ore al giorno) i filtri metallici per grassi devono essere lavati dopo 8-10 settimane. ❑ Il lavaggio può essere eseguito nella lavastoviglie. Nel lavaggio è possibile una lieve alterazione di colore. Importante: non lavare i filtri metallici per grassi molto sporchi insieme alle stoviglie. ❑ Per il lavaggio a mano, fare ammorbidire le stuoie filtranti per più ore in una soluzione di lavaggio bollente. Poi spazzolare, sciacquare bene con acqua pulita e fare sgocciolare. ❑ Usare solo filtri originali. Con essi si assicura il funzionamento ottimale. Smontaggio e montaggio della cornice del filtro Smontaggio:

1. Estrarre il filtro fino all'arresto.

2. Azionare il dispositivo di arresto della

cornice del filtro nel senso della freccia, fino in fondo. ❑ Nel caso di filtro doppio, smontare prima quello anteriore.

3. Staccare la cornice del filtro ruotandola

lateralmente e rimuoverla. Montaggio:

1. Estrarre il filtro fino all'arresto.

2. Inserire obliquamente la cornice del filtro

su un lato nel supporto, sollevarla e, azionando il dispositivo di arresto, agganciarla fino all'arresto. ❑ Nel caso di filtro doppio, montare prima la cornice del filtro posteriore e poi la cornice anteriore con il profilato, nel filtro estraibile.

Fare bene attenzione che il filtro grassi sia disposto correttamente in sede su entrambi i lati.

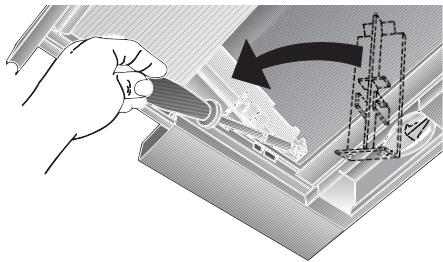

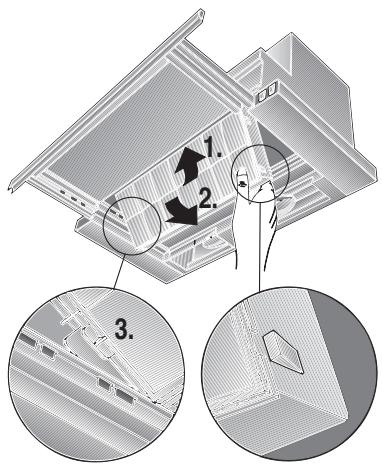

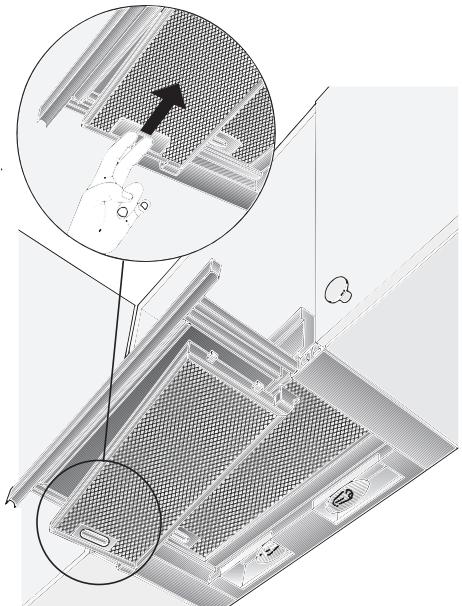

Filtri e manutenzione Filtro a carbone attivo: Per fissare gli odori nel funzionamento a ricircolo d'aria. Il filtro a carbone attivo si monta nella cappa aspirante sopra al filtro grassi.

1. Smontare il filtro grassi (vedi "Filtri e

2. Inserire i due fermi di plastica a destra ed

a sinistra nella carcassa della cappa aspirante, ed avvitare ciascuno con una vite (necessario solo al primo montaggio di un filtro a carbone attivo). Smontaggio: Lo smontaggio del filtro a carbone attivo si effettua nella successione inversa. A tal fine premere verso l'esterno i ganci di arresto. Cambio del filtro a carbone attivo: Nel caso di funzionamento normale (1-2 ore al giorno) il filtro a carbone attivo deve essere sostituito circa 1 volta all'anno. Il filtro a carbone attivo è in vendita nel COMMERCIO SPECIALIZZATO (vedi capitolo "Accessori speciali"). ❑ Usare solo filtri originali. Con essi si assicura il funzionamento ottimale. Smaltimento del filtro a carbone attivo usato: ❑ I filtri a carbone attivo non contengono sostanze nocive. Essi possono essere smaltiti per es. nei rifiuti comuni.

3. Introdurre il filtro a carbone attivo da

sotto nella carcassa della cappa aspirante, ed arrestarlo su entrambi i lati.

Ciò facendo il bordo del filtro a carbone attivo deve trovarsi sotto.

4. Montare di nuovo il filtro grassi (vedi "

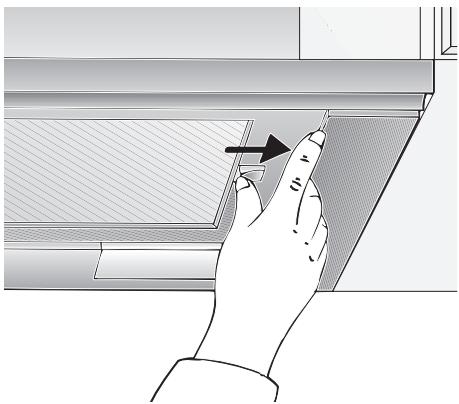

Filtri e manutenzione"). Pulizia e manutenzione Per gli apparecchi con vetro nel filtro estraibile di aspirazione vapori: ❑ Il vetro è facile da smontare e può essere lavato nella lavastoviglie. ❑ Per rimuovere le linguette, spingerle verso l'esterno.

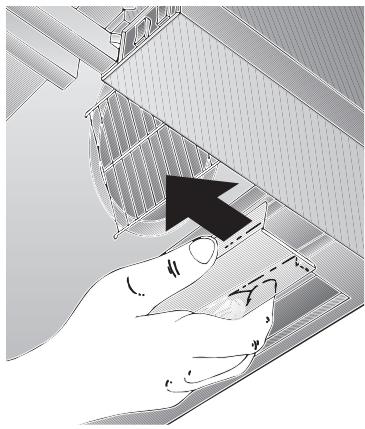

Pulizia e manutenzione Cambio della lampadina Togliere corrente alla cappa aspirante estraendo la spina di alimentazione, oppure togliendo il fusibile. ❑ Quando si lavano i filtri per grassi, pulire anche i depositi di grasso sulle parti accessibili della carcassa. Con ciò si previene un pericolo d'incendio e si assicura il funzionamento ottimale. ❑ Per pulire la cappa aspirante usare una soluzione di acqua e detersivo ben calda, oppure un detergente per vetri delicato. ❑ Non rimovete lo sporco secco aderente graffiandolo, ma ammorbiditelo con un panno umido. ❑ Non usare prodotti abrasivi o spugne dure. ❑ Avvertenza: non usare alcool (spirito) sulle superfici di plastica. Si potrebbero formare zone opache. Attenzione! Arieggiare sufficientemente la cucina, non usare fiamme libere.

1. Spegnere la cappa aspirante e togliere la

corrente sfilando la spina di alimentazione, oppure disinserendo il fusibile.

2. Estrarre il filtro fino all'arresto.

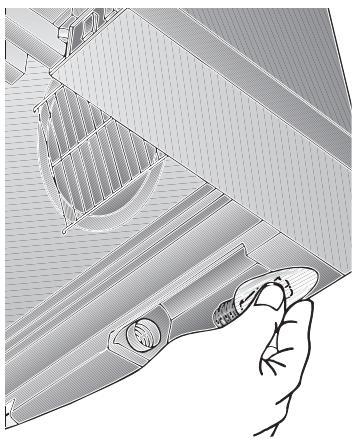

3. Tirare verso avanti il coprilampada.

몇 Pulire i tasti di comando solo con una soluzione di acqua e detersivo delicato e con un panno morbido, umido. Per i tasti di comando non usare pulitori per acciaio inox. Superfici in acciaio inox: ❑ Usare un detergente per acciaio inox delicato, non abrasivo. ❑ Pulire strofinando solo nel senso della lucidatura. 몇 Non pulire le superfici in acciaio inox con spugne dure, né con detergenti contenenti sabbia, soda, acido o cloruro. Superfici di alluminio, di plastica e laccate: ❑ Usare un panno per vetri o un panno in microfibre morbido che non lascia peli. ❑ Non usare panni asciutti. ❑ Usare un detergente delicato per vetri. ❑ Non usare detergenti corrosivi, acidi o alcalini. ❑ Non usare prodotti abrasivi.

5. Inserire di nuovo il coprilampada.

6. Inserire di nuovo la pina o inserire il

fusibile. Istruzioni per il montaggio: Avvertenze importanti 몇 Gli apparecchi dismessi non sono rifiuti senza valore. Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati. Rendere inservibile l'apparecchio dismesso prima di rottamarlo. 몇 L'imballaggio ha protetto il Vostro nuovo apparecchio nel trasporto fino a Voi. Tutti i materiali utilizzati sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, smaltendo l'imballaggio in modo ecologicamente corretto. Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale. 몇 La cappa aspirante può essere utilizzata per il funzionamento scarico d'aria ed a ricircolo d'aria. 몇 La cappa aspirante deve essere montata sempre centrata sopra al piano di cottura. 몇 Distanza minima tra il piano di cottura elettrico e lo spigolo inferiore della cappa aspirante: 430 mm, fig. 1. Avvertenze supplementari per apparecchi di cottura a gas: 몇 Nel montaggio dei fornelli a gas devono essere osservate le pertinenti norme di legge nazionali (per es. in Germania: Regole Tecniche per Installazioni a Gas TRGI). 몇 É indispensabile osservare le norme di montaggio in vigore e le istruzioni per il montaggio della casa produttrice degli apparecchi a gas. 몇 Sopra a fornelli a gas il montaggio della cappa aspirante è ammesso ad una distanza minima di 650 mm - fig. 1 - solo se non si superano i carichi termici nominali seguenti: ❑ Cucine a gas carico di un fornello max. 03,0 kW carico di tutti i fornelli max. 08,3 kW carico del forno max. 03,9 kW ❑ Piani di cottura a gas carico di un fornello max. 03,9 kW carico di tutti i fornelli max. 11,3 kW ❑ Piani di cottura in vetroceramica a gas I dati del carico termico nominale non sono validi per i piani di cottura in vetroceramica a gas. É indispensabile osservare i dati della casa produttrice del piano di cottura. ❑ Cucine per combustibili solidi Come per le cucine a gas, sono validi analogicamente i massimi carichi termici nominali e la distanza minima. 몇 Sopra ad un focolare per combustibili solidi, dal quale può derivare un pericolo d'incendio (p. es. scintille), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non smontabile e se contemporaneamente vengono osservate le pertinenti norme nazionali. Questa limitazione non è valida per le cucine a gas e per i piani di cottura a gas. 몇 Quanto minore è la distanza tra la cappa aspirante ed i fornelli, tanto maggiore è la possibilità che nella parte inferiore della cappa aspirante possano condensarsi gocce a causa del vapore acqueo che sale. 몇 É consentito il montaggio della cappa aspirante con un solo lato accanto ad una parete di legno alta di mobile oppure accanto ad un muro. Distanza min. 50 mm.

Prima del montaggio Funzionamento a scarico d'aria

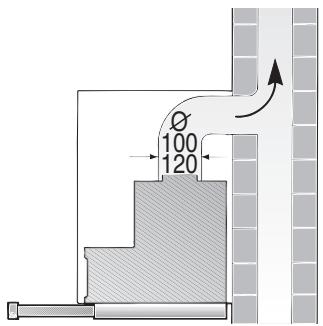

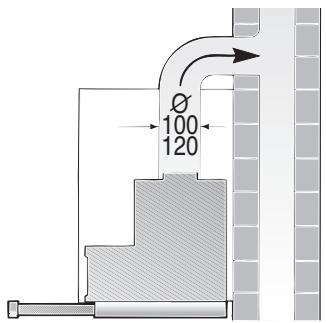

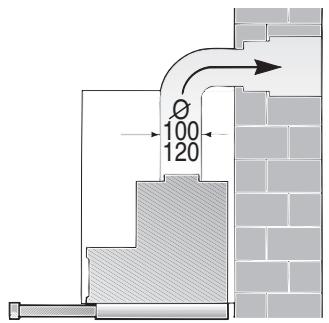

L'aria di scarico viene condotta verso l'alto, attraverso un pozzo di ventilazione, oppure direttamente all'aperto, attraverso la parete esterna. D É vietato immettere l'aria di scarico in un camino per il fumo o in un camino per i gas di scarico funzionanti, oppure in un pozzo, che serve al deflusso dell'aria di locali, nei quali sono installati focolari. Nell'espulsione d'aria devono essere osservate le norme amministrative e legali (per es. regolamenti edilizi nazionali). Nel caso di scarico dell'aria in camini per il fumo o in camini per i gas di scarico non funzionanti, è necessario ottenere l'autorizzazione dell'autorità competente. D Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione. Un funzionamento senza pericolo è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

È possibile conseguire ciò quando l'aria per la combustione può continuare ad affluire attraverso aperture non chiudibili, per es. in di porte, finestre ed in combinazione con cassette murali per l'alimentazione/ espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e simili. Se l'aria di alimentazione non è sufficiente, sussiste pericolo d'intossicazione a causa di ritorno di gas combusti. Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite. Nota: Nella stima si deve considerare sempre il bilancio totale dell'aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas. Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria – con filtro a carbone attivo –, quest'uso è consentito senza limitazioni. Prima del montaggio In caso di funzionamento a scarico d'aria, è opportuno montare una valvola antiriflusso, qualora questa non sia già disponibile nel tubo di scarico dell'aria o nella cassetta murale. Se all'apparecchio non è acclusa una valvola antiriflusso, questa può essere acquistata nel commercio specializzato (vedi capitolo "Accessori speciali" nelle istruzioni per l'uso). Montaggio della valvola antiriflusso:

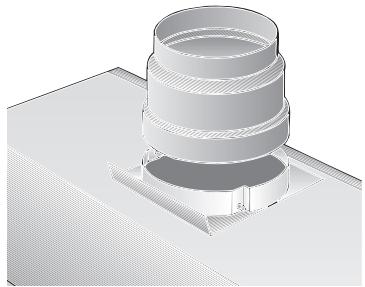

1. Ritagliare la griglia di sicurezza nel

manicotto dell'aria. ❑ Tubi tondi: consigliamo un diametro interno di minimo 120 mm. ❑ I canali a sezione quadra devono avere una sezione trasversale interna equivalente a quella dei tubi tondi con diametro interno di 100/120 mm. Essi non dovrebbero presentare forti deviazioni. l 100 mm ca. 078 cm2 l 120 mm ca. 113 cm2 Nel caso di diametro di tubo diversi: ❑ Impiegare il nastro di tenuta. ❑ Nel funzionamento a scarico d'aria provvedere ad una sufficiente alimentazione dell'aria. Aria di scarico verso l'alto: ❑ A questo scopo praticare un'apertura nella parte superiore del pensile, con scanalatura per il cavo di allacciamento elettrico. – La sagoma O I è acclusa –.

nell'apertura di supporto del manicotto dell'aria.

Se lo scarico viene fatto passare attraverso il muro esterno, si dovrebbe utilizzare una cassetta murale telescopica. Rendimento ottimale della cappa aspirante: ❑ Tubo di scarico corto, liscio. ❑ Il minor numero possibile di gomiti di tubo. ❑ Diametri di tubi possibilmente grandi (ideale l 120 mm ) e grandi gomiti. L'impiego di lunghi tubi di espulsione ruvidi, di più gomiti di tubo o di diametri piccoli causa una difformità dall'indice di ricambio aria ottimale e contemporaneamente un aumento del rumore.

Prima del montaggio Allacciamento elettrico Aria di scarico direttamente verso dietro: La cappa aspirante deve essere collegata solo ad una presa di corrente con contatto di terra, installata secondo le norme. Disporre la presa con contatto di terra se possibile direttamente sul pensile o nelle sue immediate adiacenze. – Nei limiti del pensile –. ❑ A questo fine praticare un'apertura nella parete posteriore del pensile, con scanalatura per il cavo di allacciamento elettrico. Attacco per tubo dell'aria di scarico da l 100 mm: ❑ Ritagliare la griglia di sicurezza nell'uscita dell'aria. ❑ Fissare il manicotto di riduzione (accluso, oppure in vendita nel commercio specializzato) sull'uscita dell'aria. Attacco per tubo dell'aria di scarico da l 120 mm: ❑ Ritagliare la griglia di sicurezza nell'uscita dell'aria. Funzionamento a ricircolo d'aria ❑ Con filtro a carbone attivo, se non è disponibile nessun'altra possibilità per il funzionamento a scarico d'aria. 몇 Potete acquistare presso il fornitore specializzato il set di montaggio completo. Trovate i relativi numeri degli accessori nelle istruzioni per l'uso.

Dati elettrici: da vedere sulla targhetta del modello dopo lo smontaggio del portafiltro nel vano interno dell’apparecchio. 몇 In caso di riparazioni togliere sempre corrente alla cappa aspirante. Lunghezza del cavo di allacciamento: 1,30 m. In caso di necessità di allacciamento fisso: La cappa aspirante deve essere comunque collegata solo da un elettroinstallatore autorizzato dalla competente azienda di distribuzione dell'energia elettrica. Nell'impianto deve essere previsto un dispositivo di separazione. Sono dispositivi di separazione gli interruttori con un'apertura tra i contatti superiore a 3 mm e con interruzione onnipolare. Rientrano tra questi gli interruttori automatici e i relè. Questa cappa aspirante è conforme alle norme CEE sulla schermatura contro i radiodisturbi. Preparazione del pensile

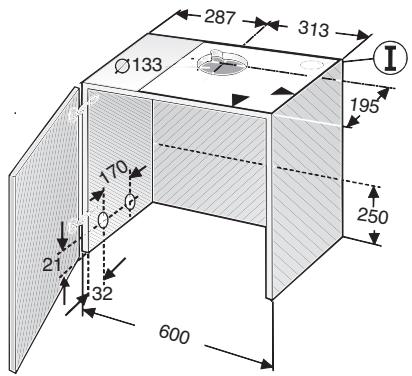

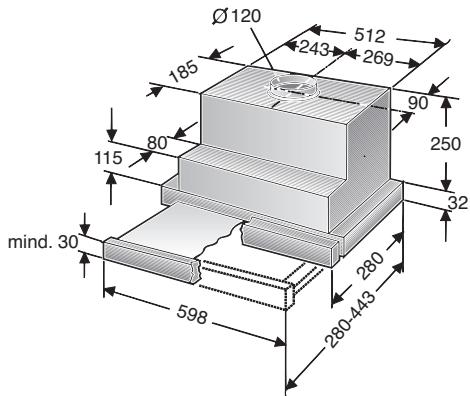

Rispettare la distanza minima piano di cottura - cappa aspirante di 650 mm (per il piano di cottura a gas), e 430 mm (per i piani di cottura elettrici). Questa cappa aspirante è prevista per il montaggio in un pensile dotato delle dimensioni seguenti: larghezza: 600 mm profondità: 280 bis 350 mm altezza: min. 300 mm. Preparazione:

1. Rimuovere - se disponibile - la base del

pensile. 몇 É necessario assicurare la stabilità del mobile.

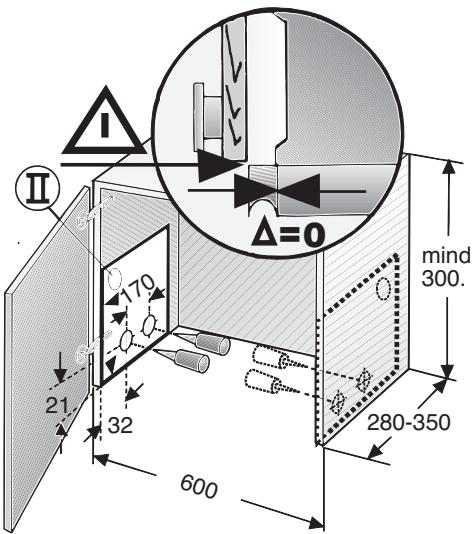

2. Tracciare rispettivamente due punti di

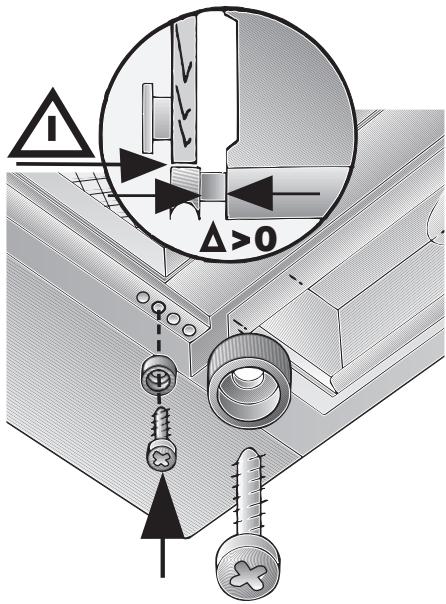

fissaggio – a destra e a sinistra – sui lati interni del mobile e predisporre il foro con un punteruolo. Trapanare: l 2 mm – max. 10 mm di profondità. Attenzione: ❑ Per tracciare i punti di fissaggio usare l'acclusa sagoma O II . ❑ I punti di fissaggio sulla sagoma sono stabiliti in modo che un listello a maniglia con 20 mm di spessore possa essere montato a raso con il corpo.

❑ La posizione del listello a maniglia (misura ∆) può essere spostata verso avanti per mezzo di un arresto.

Nel caso di profondità del mobile superiori a 280, l'apparecchio può essere spostato indietro. . . . se la luce longitudinale della cucina . . . componibile èspostata indietro. . . . se il listello a maniglia è più spesso . . . di 20 mm. A tal fine appoggiare la dima O adeguatamente più indietro. mind

Preparazione del pensile Montaggio nel pensile

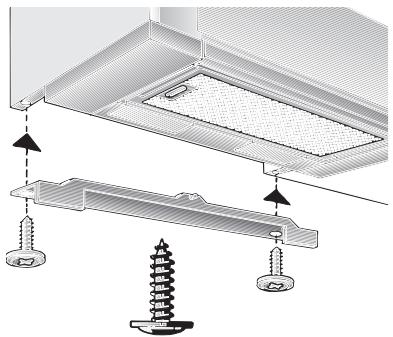

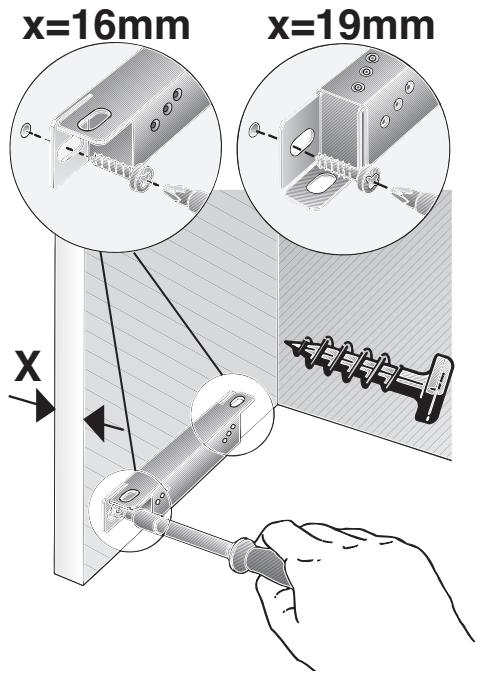

3. Allineare ed avvitare le accluse guide di

fissaggio. 몇 Tenere presente lo spessore delle pareti laterali del mobile (16 mm o 19 mm). Misura X.

1. Rimuovere la cornice del filtro

(vedi istruzioni per l'uso).

2. Allineare l'anta del mobile, se la

cerniera non è più accessibile dopo l'installazione della cappa aspirante.

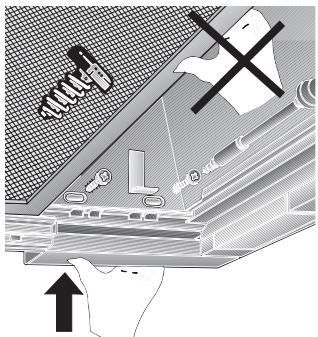

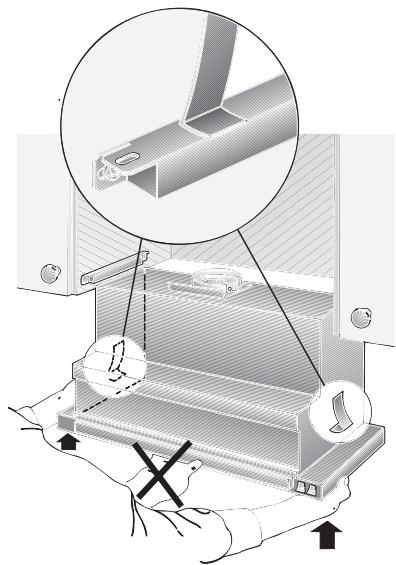

3. Sollevare la cappa aspirante da sotto nel

pensile, e spingerla verso l'alto finché s'innesta il dispositivo ausiliario di montaggio a sinistra ed a destra. x=16mm x=19mm

몇 Se la profondità interna libera del pensile è inferiore a 280 mm, la parete posteriore deve essere distanziata all'altezza di 250 mm.

4. Tirare in fuori il filtro estraibile fino

5. Per fissare la cappa aspirante, avvitare

due viti per ogni lato, a sinistra ed a destra, senza stringere le viti. A tale scopo sollevare la cappa aspirante.

6. Allineare la cappa aspirante nel pensile e

stringere le viti. Montaggio nel pensile

7. Introdurre il cavo di allacciamento a rete

attraverso l'apertura nel pensile e collegare il tubo.

8. Eseguire il collegamento elettrico.

9. Se necessario, accorciare (per es.

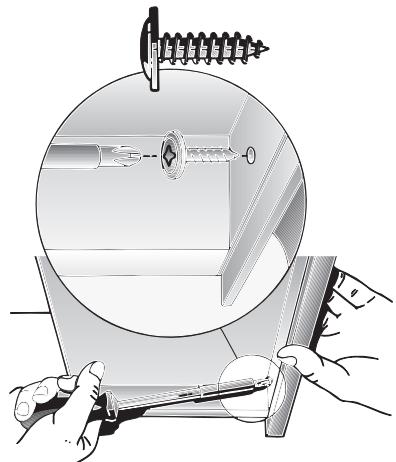

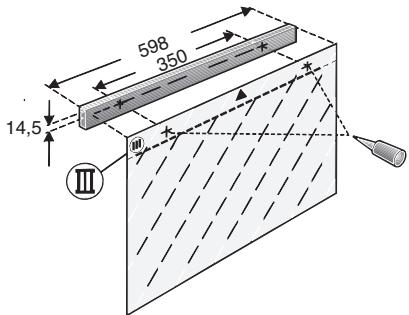

segare) la lista di copertura per la parete alla misura necessaria ed avvitarla al pensile. Montaggio del listello-maniglia: ❑ Sul filtro estraibile è necessario montare un listello-maniglia. ❑ Il listello a maniglia può essere un listello in legno adatto al mobile per cucina, oppure un listello a maniglia disponibile come accessorio speciale (vedi capitolo "Accessori speciali" nelle istruzioni per l'uso).

1. Con la dima a corredo O

III , tracciare due punti di fissaggio sul listello-maniglia e praticare due fori preliminari con il punteruolo. Se si vuole trapanare: l 2 mm – max. 10 mm di profondità.

2. Allineare il listello-maniglia ed avvitarlo

sull'apparecchio con le due viti accluse.

3. Montare la cornice del filtro

(vedi istruzioni per l'uso). Avvertenza: l'alloggiamento della cappa aspirante all'interno del pensile può essere rivestito (p. es. con pannelli di truciolato). A questo proposito tenere presente: – Il piano intermedio non deve poggiare sul corpo della cappa aspirante. – Il rivestimento precedente non deve essere fissato all'alloggiamento della cappa. – Prevedere la possibilità di accesso per il servizio assistenza clienti. Smontaggio: Lo smontaggio si effettua nella successione inversa. Avvertenza: per il funzionamento a ricircolo d'aria, devono essere smontati il filtro a carbone attivo ed i fermi di plastica, per poter accedere alle viti di fissaggio ed ai dispositivi ausiliari di montaggio. Peso in kg: Scarico d’aria Ricircolo d’aria 9,5 10,5 Con riserva di modifiche nel quadro dell'evoluzione tecnica.
