Indice Informazioni generali

Avvertenze sulla tutela dell’ambiente

Avvertenze di sicurezza

Avvertenze speciali per fornelli a gas

Montaggio appropriato

Modi di funzionamento

Funzionamento ad espulsione d'aria

Funzionamento a ricircolo d'aria

Uso 89-95 Pulizia e cura

Smontaggio e montaggio dei filtri per grassi

Smontaggio e montaggio dei filtri per grassi

Montaggio e smontaggio dei filtri a carbone attivo

Istruzioni per il montaggio

Collegamento dei tubi

Allacciamento elettrico

Preparazione del montaggio

Montaggio dei rivestimenti del camino

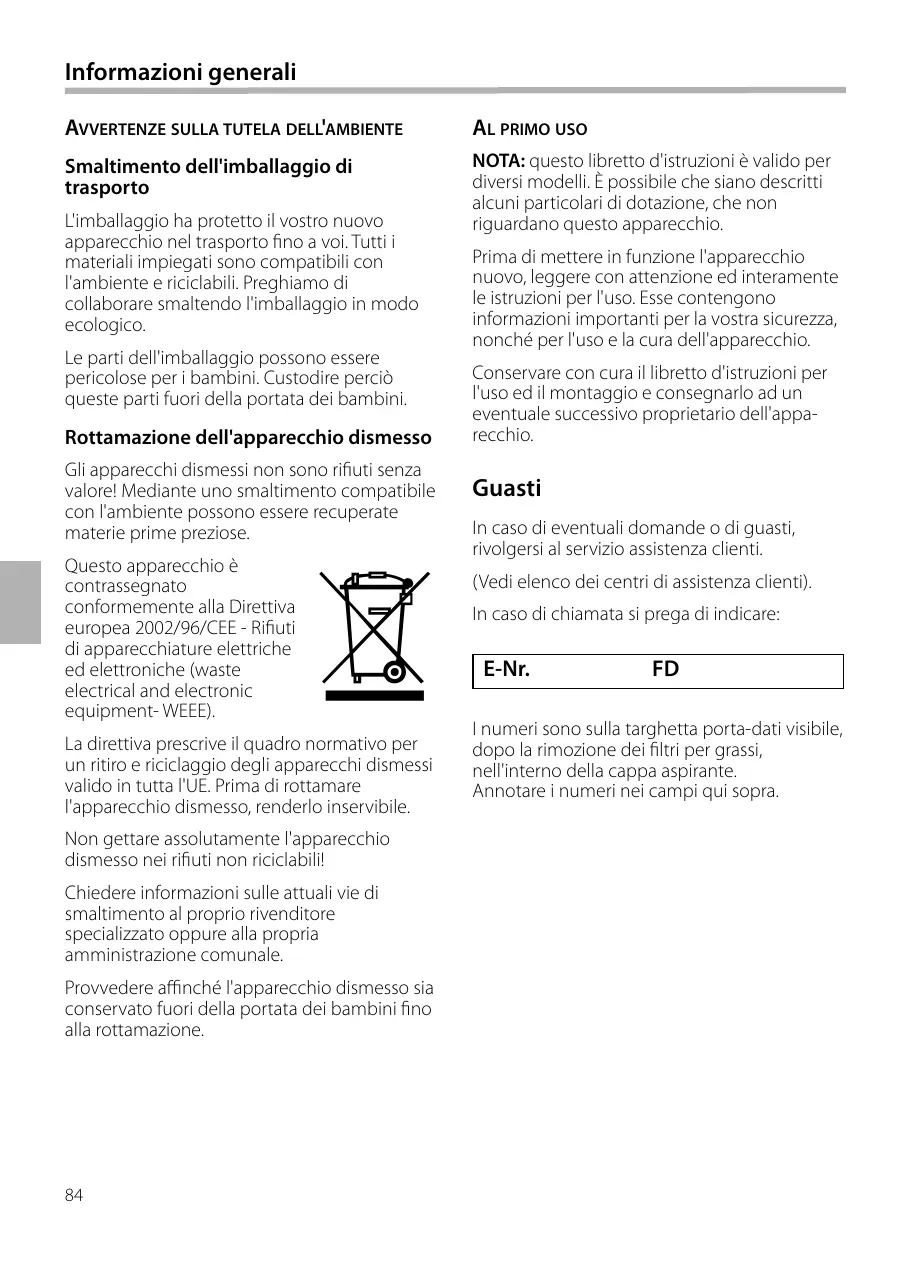

Informazioni generali

AVVERTENZE SULLA TUTELA DELL'AMBIENTE AL PRIMO USO Smaltimento dell'imballaggio di trasporto

NOTA: questo libretto d'istruzioni è valido per diversi modelli. È possibile che siano descritti alcuni particolari di dotazione, che non riguardano questo apparecchio.

L'imballaggio ha protetto il vostro nuovo apparecchio nel trasporto fino a voi. Tutti i materiali impiegati sono compatibili con l'ambiente e riciclabili. Preghiamo di collaborare smaltendo l'imballaggio in modo ecologico. Le parti dell'imballaggio possono essere pericolose per i bambini. Custodire perciò queste parti fuori della portata dei bambini.

Rottamazione dell'apparecchio dismesso Gli apparecchi dismessi non sono rifiuti senza valore! Mediante uno smaltimento compatibile con l'ambiente possono essere recuperate materie prime preziose. Questo apparecchio è contrassegnato conformemente alla Direttiva europea 2002/96/CEE - Rifiuti di apparecchiature elettriche ed elettroniche (waste electrical and electronic equipment- WEEE).

La direttiva prescrive il quadro normativo per un ritiro e riciclaggio degli apparecchi dismessi valido in tutta l'UE. Prima di rottamare l'apparecchio dismesso, renderlo inservibile. Non gettare assolutamente l'apparecchio dismesso nei rifiuti non riciclabili! Chiedere informazioni sulle attuali vie di smaltimento al proprio rivenditore specializzato oppure alla propria amministrazione comunale. Provvedere affinché l'apparecchio dismesso sia conservato fuori della portata dei bambini fino alla rottamazione.

Prima di mettere in funzione l'apparecchio nuovo, leggere con attenzione ed interamente le istruzioni per l'uso. Esse contengono informazioni importanti per la vostra sicurezza, nonché per l'uso e la cura dell'apparecchio. Conservare con cura il libretto d'istruzioni per l'uso ed il montaggio e consegnarlo ad un eventuale successivo proprietario dell'apparecchio.

Guasti In caso di eventuali domande o di guasti, rivolgersi al servizio assistenza clienti. (Vedi elenco dei centri di assistenza clienti). In caso di chiamata si prega di indicare:

FD I numeri sono sulla targhetta porta-dati visibile, dopo la rimozione dei filtri per grassi, nell'interno della cappa aspirante. Annotare i numeri nei campi qui sopra.

Avvertenze di sicurezza Uso regolare Questa cappa aspirante è conforme alle prescritte norme di sicurezza. Un uso incompetente può causare danni a persone o beni materiali. Impiegare la cappa aspirante esclusivamente per l'uso domestico. Il costruttore non risponde dei danni causati da impiego improprio o da uso errato. Il costruttore non può essere chiamato a

rispondere di danni , che siano da attribuire all'inosservanza delle avvertenze di sicurezza.

PERICOLO DI LESIONI!

Vietare ai bambini di giocare con la cappa aspirante. L'uso dell'apparecchio è sempre vietato ad adulti e bambini nei casi seguenti, – se impediti fisicamente o mentalmente, – oppure se non sono in possesso di conoscenze ed esperienza per usare l'apparecchio correttamente ed in sicurezza.

Sicurezza tecnica La cappa aspirante ha lasciato la fabbrica in perfetto stato. Controllare tuttavia l'apparecchio prima del montaggio alla ricerca di eventuali danni visibili. Se è danneggiato, è vietato metterlo in funzione!

Il montaggio, la manutenzione o riparazione incompetenti possono causare considerevoli pericoli per l'utente, dei quali il costruttore non risponde. Le modifiche apportate alla struttura elettrica o meccanica sono pericolose e perciò vietate! Esse possono provocare anche il malfunzionamento della cappa aspirante.

Impiego contemporaneo della cappa aspirante e di un focolare dipendente dall'aria interna Focolari dipendenti dall'aria interna sono ad es. apparecchi di riscaldamento funzionanti a gas, petrolio, legna o carbone, scaldacqua istantanei, scaldabagni, piani di cottura oppure forni, che per la combustione utilizzano l'aria dell'ambiente d'installazione della cappa aspirante, ed i cui gas di scarico vengono scaricati all'esterno attraverso un camino.

PERICOLO D'INTOSSICAZIONE In caso di impiego contemporaneo della cappa aspirante e di un focolare dipendente dall'aria interna sussiste pericolo d'intossicazione a causa di gas di combustione di riflusso, aspirati dalla cappa.

Se il cavo di collegamento della cappa aspirante è danneggiato, per evitare pericoli, deve essere sostituito dal costruttore, dal suo servizio assistenza clienti o da una persona in possesso di simile qualificazione. Il montaggio (incluso l'allacciamento elettrico), la manutenzione o riparazione della cappa aspirante devono essere eseguiti solo da un tecnico specializzato. In ogni caso deve essere possibile togliere tensione alla cappa aspirante estraendo la spina di alimentazione oppure disinserendo il dispositivo di sicurezza!

Avvertenze di sicurezza Un uso privo di pericolo è possibile se la depressione nell'ambiente d'installazione del focolare non supera 4 Pa (0,04 mbar). Questo si può ottenere se l'aria necessaria per la combustione può affluire attraverso aperture non chiudibili, ad es in porte, finestre, in collegamento con una cassetta murale di alimentazione/scarico dell'aria oppure mediante altre soluzioni tecniche.

Avvertenze speciali per fornelli a gas In caso di montaggio sopra fornelli a gas, osservare le pertinenti disposizioni di legge nazionali (ad es. in Germania: Regole Tecniche per Impianti a Gas TRGI). Osservare le norme ed istruzioni di montaggio rispettivamente valide del costruttore dell'apparecchio a gas. Tenere presente che la cappa aspirante può essere montata con solo un lato a contatto diretto con un mobile alto o una parete. Altrimenti sussiste il pericolo di accumulo di calore. La distanza dal muro o dal mobile alto deve essere almeno 50 mm.

PERICOLO DI USTIONI È quindi necessario garantire sempre una sufficiente alimentazione dell'aria. Una cassetta murale di alimentazione/scarico dell'aria da sola non garantisce il rispetto del valore limite.

NOTA: nella valutazione si deve sempre considerare l'insieme della ventilazione totale dell'abitazione. Per la valutazione consultare la competente autorità. Se la cappa aspirante viene impiegata esclusivamente in funzionamento a ricircolo d'aria, l'uso è possibile senza limitazione.

Non accendere contemporaneamente più di 2 fornelli a gas per un periodo superiore a 15 minuti al massimo carico termico. A causa dell'effetto del calore, vi è pericolo di scottature in caso di contatto con le superfici della carcassa!

Tenere presente che un bruciatore grande con più di 5 kW (Wok) di potenza corrisponde alla potenza di due bruciatori a gas. La cappa aspirante può essere danneggiata dal forte effetto di calore. Non usare mai un fornello a gas senza stoviglie sovrapposte. Regolare la fiamma in modo che non sporga oltre il fondo delle stoviglie da cucina

Avvertenze di sicurezza Uso appropriato

Montaggio appropriato

Alla prima messa in funzione pulire con

Osservare le istruzioni del costruttore dell'apparecchio di cottura, con riferimento alla possibilità di usare una cappa aspirante sovrapposta.

cura la cappa aspirante. Prima di ogni pulizia e manutenzione togliere tensione alla cappa aspirante estraendo la spina di alimentazione oppure disinserendo il dispositivo di sicurezza. Le lampade (specialmente lampade alogene) si surriscaldano durante il funzionamento. Un pericolo di ustioni sussiste anche qualche tempo dopo averle spente! Prima di ogni sostituzione di lampade, togliere tensione alla cappa aspirante e lasciare raffreddare le lampade! Usare la cappa aspirante solo con le lampade montate. Accendere sempre la cappa aspirante

quando si usa un fornello. Se la cappa aspirante non viene accesa può formarsi acqua di condensazione. Questa può causare danni di corrosione all'apparecchio. Non deporre oggetti sulla cappa aspirante..

PERICOLO D'INCENDIO Non fiammeggiare alimenti sotto la cappa aspirante né lavorare a fiamma scoperta. La cappa aspirante accesa attira la fiamma nel filtro. I depositi di grasso nel filtro possono causare un incendio! Sorvegliare le pentole, i tegami e gli apparecchi per frittura quando si preparano alimenti con olio e grassi, ad es. patatine fritte. L'olio o i grassi surriscaldati possono facilmente incendiarsi!

Se il costruttore dell'apparecchio di cottura non prescrive distanze di sicurezza maggiori, vale una distanza minima: – fra i fornelli elettrici ed il bordo inferiore della cappa aspirante di 550 mm – fra i fornelli a gas (bordo superiore del la griglia d'appoggio pentola ) ed il bordo inferiore della cappa aspirante di 650 mm (siehe Abbildungen auf Seite 2). Se si usano fornelli diversi, vale la maggiore delle distanze indicate. La larghezza della cappa aspirante deve corrispondere alla larghezza del piano di cottura. Sopra un focolare per combustibili solidi, dal quale può derivare un pericolo d'incendio (ad es. scintille volanti), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non amovibile e vengono rispettate le norme nazionali specifiche. Questa limitazione non è valida per le cucine a gas ed i piani di cottura a gas. Per evitare danni al piano di cottura, coprirlo durante il montaggio della cappa aspirante.

Un pericolo d'incendio si previene pulendo regolarmente i filtri per grassi e sostituendo tempestivamente il filtro a carbone attivo. Non usare mai la cappa aspirante senza filtri per grassi. 87

Modi di funzionamento La cappa aspirante può essere usata in funzionamento ad espulsione d'aria ed a ricircolo d'aria.

Funzionamento ad espulsione d'aria

Dimensioni dell'apparecchio ad espulsione d'aria

min. 126 min. 580 max 1.030 L'aria aspirata viene depurata dai filtri per grassi e scaricata all'aperto tramite un sistema di tubi.

Funzionamento a ricircolo d'aria

Dimensioni dell'apparecchio a ricircolo d'aria

min. 126 min. 580 max 1.030 L'aria aspirata viene depurata dai filtri per grassi e da un filtro a carbone attivo ed immessa nuovamente nella cucina. Per fissare gli odori nel funzionamento a ricircolo d'aria deve essere montato un filtro a carbone attivo (vedi "Smontaggio e montaggio dei filtri per grassi"). Il set di montaggio completo ed i filtri di ricambio sono disponibili nel commercio specializzato, presso il servizio assistenza clienti eppure nell'Online-Shop. Il numero di accessorio è indicato alla fine di questo libretto d'istruzioni.

Panoramica delle funzioni Qui sotto si mostra una panoramica del pannello comandi della cappa aspirante. Spieghiamo qui brevemente i singoli elementi di comando.

Accendere e spegnere la cappa aspirante Inserire il grado ventilatore 1 Inserire il grado ventilatore 2 Inserire il grado ventilatore 3 Inserire il grado ventilatore 4 (grado intensivo) Post-funzionamento ventilatore, regolazione del tempo Luce on/off Impostare l'avvisatore contaminuti Inserire la ventilazione intermittente Pressione breve = richiesta informazioni Pressione lunga = aprire o chiudere il menù regolazioni di base

Con il selettore rotante si possono variare tutti i valori proposti e valori di impostazione. Selettore rotante a scomparsa. Per la scomparsa e l'uscita premere sul selettore.

Display Il display è suddiviso in diversi campi: Riga di stato

Indicazione del senso di rotazione Ventola: livello 2

Campi di regolazione

Nella riga di stato vengono visualizzati l'ora, il tipo di funzionamento ventilatore selezionato ed i testi di avviso.

Campi di regolazione

Nei campi di regolazione compaiono i valori proposti, che possono essere modificati. Il campo di regolazione attivo appare su fondo chiaro. Premendo il rispettivo pulsante funzione si può passare da un campo di regolazione all'altro.

Indicazione del senso di rotazione

b = ruotare il selettore verso destra c = ruotare il selettore verso sinistra Quando sono visualizzate entrambe le frecce di direzione d, il selettore può essere ruotato in entrambe le direzioni.

NOTA Prima della messa in funzione, osservare assolutamente le istruzioni ed avvertenze nel capitolo "Avvertenze di sicurezza"! Se necessario impostare la lingua per i messaggi di testo. La predefinizione è Deutsch. Per eseguire modifiche nelle regolazioni di base, la cappa aspirante deve essere spenta. Ogni modifica eseguita può essere memorizzata premendo più a lungo il pulsante t oppure annullata premendo il pulsante w.

Regolazioni di base Cambiare lingua

1. Mantenere premuto il pulsante t per ca. 3 secondi. Si apre il menù "Regolazioni di base". Il campo di regolazione "Lingua" appare su fondo chiaro. Ulteriori impostazioni base premendo tasto i Lingua: italiano

Durata del segnale acustico

Luminosità del display

Indicazione dell'ora

NOTA Regolazione ora: 0:00

2. Impostare la lingua con il selettore rotante. 3. Con il pulsantet passare al campo di regolazione seguente. Il campo di regolazione "Impostare l'ora" appare su fondo chiaro. 1. Impostare l'ora con il selettore rotante. 2. Con il pulsantet passare al campo di regolazione seguente. Il campo di regolazione "Durata segnale acustico" appare su fondo chiaro. 1. Con il selettore rotante impostare la durata del segnale acustico (segnale breve, medio o lungo). 2. Con il pulsantet passare al campo di regolazione seguente. Il campo di regolazione "Tono pulsanti" appare su fondo chiaro. 1. Con il selettore rotante attivare o disattivare il tono pulsanti. 2. Con il pulsantet passare al campo di regolazione seguente. Il campo di regolazione "Luminosità display" appare su fondo chiaro. 1. Con il selettore rotante impostare la luminosità (notte, media, giorno). 2. Con il pulsantet passare al campo di regolazione seguente. Il campo di regolazione "Contrasto" appare su fondo chiaro. 1. Con il selettore rotante regolare il contrasto. 2. Con il pulsantet passare al campo di regolazione seguente. Il campo di regolazione "Indicazione dell'ora" appare su fondo chiaro. 1. Con il selettore rotante inserire, disinserire l'indicazione dell'ora, o selezionare la forma di rappresentazione. Considerare che quando l'indicazione dell'ora è disattivata, l'indicazione è assente sia quando la cappa aspirante è spenta, sia quando è accesa. 2. Con il pulsantet passare al campo di regolazione seguente.

Regolazioni di base Avvisatore contaminuti

Il campo di regolazione "Contaminuti" appare su fondo chiaro. 1. Con il selettore rotante impostare la durata preferita. 2. Con il pulsantet passare al campo di regolazione seguente.

Selezionare il tempo di postfunzionamento

Il campo di regolazione "Selezione tempo di postfunzionamento" appare su fondo chiaro. 1. Impostare il tempo desiderato con il selettore rotante. 2. Con il pulsantet passare al campo di regolazione seguente.

Selezionare i tempi d'intervallo

Il campo di regolazione "Selezione tempo d'intervallo" appare su fondo chiaro. 1. Impostare la durata d'intervallo con il selettore rotante. 2. Con il pulsantet passare al campo di regolazione seguente.

Espulsione di aria / ricircolo di aria

La cappa aspirante può essere usata in funzionamento ad espulsione d'aria ed a ricircolo d'aria. 1. Selezionare il campo di regolazione "Espulsione d'aria/ricircolo d'aria”. 2. Impostare il modo di funzionamento con il selettore rotante. Ulteriori impostazioni base premendo tasto i Espulsione/ricircolo: Espulsione

Ulteriori impostazioni base premendo tasto i Espulsione/ricircolo: Ricircolo

3. Con il pulsantet passare al campo di regolazione seguente.

Visualizzazione del logo della marca

Il logo della marca può essere inserito o disinserito. 1. Selezionare il campo di regolazione "Visualizzazione logo marca”. 2. Con il selettore rotante impostare la visualizzazione.

Confermare le regolazioni di base 92

Premere il pulsantet per ca. 3 secondi. Le modifiche apportate alle regolazioni di base vengono applicate.

Uso Accendere il ventilatore e regolare i gradi del ventilatore

È consigliabile accendere il ventilatore all'inizio della cottura e spegnerlo solo alcuni minuti dopo la fine della cottura. I vapori di cottura vengono così eliminati nel modo più efficace. Premere il pulsante w. L'apparecchio passa automaticamente al grado ventilatore 2. 13:03

Scegliere il grado ventilatore desiderato premendo il pulsante funzione corrispondente (1-3).

Spegnere il ventilatore

Premere il pulsant w.

Grado intensivo (grado ventilatore 4)

Con il grado intensivo si raggiunge la massima potenza. Questo grado può essere impiegato in caso di temporaneo forte sviluppo di vapore e odori. Premere il pulsante funzione 4. Se il grado intensivo non viene disinserito manualmente, dopo 10 minuti il ventilatore commuta automaticamente indietro al grado di potenza 2.

Post-funzionamento ventilatore

Premere il pulsante +. 12:45

Il ventilatore gira al grado di potenza selezionato per il tempo impostato. Dopo il ventilatore si spegne automaticamente.

L'illuminazione può essere accesa o spenta indipendentemente dal ventilatore. 12:45

1. Premere il pulsante 0. Il campo "Luce" viene selezionato automaticamente. 2. Impostare l'intensità luminosa desiderata con il selettore rotante. Nel display è visualizzata l'intensità luminosa desiderata.

AVVERTENZA Le spie LED guaste devono essere sostituite esclusivamente dal produttore, dal servizio clienti o da una persona ugualmente qualificata.

Impostare l'avvisatore contaminuti

L'avvisatore contaminuti funziona indipendentemente dalla cappa aspirante. 1. Premere il pulsante W. La durata di funzionamento predefinita del contaminuti viene visualizzata. 12:45

2. Il tempo del contaminuti può essere variato con il selettore rotante. 3. Il tempo viene contato automaticamente. Nel display è visualizzato il tempo residuo. Alla fine del tempo viene emesso un segnale acustico. Il segnale può essere interrotto anzitempo con il pulsante W.

Con la ventilazione intermittente si può ventilare la cucina ogni ora per un tempo predefinito. 1. Selezionare un grado ventilatore (escluso il grado 4). 13:03

Interval.: Nachlauf: 5 min

2. Premere il pulsante u. Il campo "Intervallo" viene selezionato automaticamente. 94

Uso La ventilazione intermittente si avvia automaticamente. Alla fine del tempo impostato, il display passa allo stato di riposo.

Spie di saturazione Filtro grasso

La saturazione del filtro grasso può essere consultata tramite il pulsante informazione. A tal fine accendere la cappa aspirante. Premere il pulsantet. Informazioni Filtro grasso pieno: 60% Informazioni Filtro grasso pieno: 60%

NOTA Filtro carbone pieno: 50%

L'indicazione 'Filtro grasso pieno' può essere azzerata già prima di raggiungere il 100 %. 1. Premere di nuovo il pulsante t. Il campo di regolazione appare su fondo chiaro. 2. Con il selettore rotante portare a 0 % l'indicazione filtro grasso. Se dopo avere spento la cappa aspirante il tasto t è acceso e viene emesso un segnale acustico, è stata raggiunta la saturazione al 100% del filtro grasso. 1. Pulire i filtri grasso oppure sostituire il filtro a carbone attivo. Ulteriori informazioni premendo tasto i Filtro grasso Fettfilter gereinigt? pulito? nein sì

Filtro carbone sostit? no

2. Impostare l'indicazione su „sì”. 3. Confermare l'immissione premendo il pulsante t.

AVVERTENZA SULLA CURA DELL'APPARECCHIO Filtri per grassi metallici

Idonei prodotti per la pulizia e la cura dell'apparecchio possono essere acquistati tramite la linea verde oppure l'Online-Shop (vedi copertina).

I filtri per grassi metallici trattengono i grassi dei vapori di cucina.

Superfici dell'apparecchio

PERICOLO D'INCENDIO NOTA: osservare le norme di garanzia nell'accluso opuscolo del servizio assistenza. Le superfici dell'apparecchio e gli elementi di comando sono sensibili ai graffi. Osservare perciò le seguenti istruzioni per la pulizia: – Evitare la pulizia della cappa aspirante con panni asciutti, spugne dure che lasciano graffi, prodotti abrasivi e con pulitori contenenti sabbia, soda, acidi, cloruro o altri prodotti corrosivi. – Pulire le superfici dell'apparecchio e gli elementi di comando solo con un panno morbido, umido, detergente liquido per stoviglie o con un pulitore delicato per vetri. – Non asportare graffiando lo sporco essiccato, ma ammorbidirlo con un panno umido. – Pulire con precauzione la zona degli elementi di comando, per evitare la penetrazione di umidità nei circuiti elettronici.

NOTA: Pulire le superfici in acciaio inox solo nel senso di lucidatura! Non usare pulitori per acciaio per i pulsanti di comando!

I filtri piani sono costituiti da metallo incombustibile.

A causa della progressiva saturazione dei filtri con residui grassi, aumenta la loro infiammabilità. Inoltre può essere pregiudicato il buon funzionamento della cappa aspirante.

Mediante una tempestiva pulizia dei filtri per grassi metallici si previene il pericolo d'incendio. Al lavaggio dei filtri per grassi rimuovere anche con un panno umido i depositi di grassi dalle parti accessibili della carcassa.

Lavaggio dei filtri per grassi metallici ... Con un funzionamento normale (da 1 a 2 ore al giorno), i filtri per grassi metallici devono essere lavati 1 volta al mese.

... in lavastoviglie I filtri per grassi metallici possono essere lavati in lavastoviglie. Con questo lavaggio possono verificarsi leggere alterazioni di colore, che tuttavia non hanno alcuna influenza sull'efficienza dei filtri per grassi. I filtri devono giacere liberi nella lavastoviglie. Essi non devono essere bloccati tra altre stoviglie.

NOTA: non lavare con altre stoviglie i filtri per grassi metallici molto saturi di grassi.

... a mano Per un lavaggio manuale ammorbidire i filtri per grassi in una soluzione di acqua e detersivo ben calda, spazzolarli, sciacquarli bene e lasciarli sgocciolare. Non usare detergenti corrosivi, contenenti acidi o soluzioni alcaline. In caso di sporco particolarmente resistente, consigliamo la pulizia con uno speciale spray solvente per grassi. Questo può essere ordinato tramite l'Online-Shop. 96

Smontaggio e montaggio dei filtri per grassi Prima di smontare e montare i filtri per grassi osservare assolutamente le istruzioni ed avvertenze nel capitolo "Avvertenze di sicurezza"!

Smontaggio e montaggio dei filtri per grassi 1. Aprire il fermo ed abbassare i filtri per grassi. Ciò facendo, con la mano libera sostenere sotto i filtri per grassi.

I filtri a carbone attivo fissano gli odori nel funzionamento a ricircolo d'aria.

Montaggio e smontaggio dei filtri a carbone attivo 1. Smontare i filtri per grassi (vedi "Smontaggio e montaggio dei filtri per grassi metallici"). 2. Inserire il filtro a carbone attivo.

3. Innestare la linguetta. 4. Inserire di nuovo i filtri per grassi (vedi "Smontaggio e montaggio dei filtri per grassi metallici").

Sostituzione del filtro a carbone attivo Nell'uso normale (da 1 a 2 ore al giorno), i filtri a carbone attivo devono essere sostituiti circa 2 volte all'anno. Acquistare il filtro a carbone attivo nel commercio specializzato, presso il servizio assistenza clienti o tramite l'Online-Shop (vedi "Accessori speciali"). Usare solo filtri originali. I filtri a carbone attivo non contengono sostanze nocive. Essi possono essere smaltiti con i rifiuti domestici.

(in apparecchi con aspirazione marginale) 2. Pulire i filtri per grassi. 3. Inserire di nuovo i filtri per grassi puliti.

Istruzioni per il montaggio Prima del montaggio, osservare assolutamente le istruzioni ed avvertenze nel capitolo "Avvertenze di sicurezza"!

Funzionamento ad espulsione d'aria L'aria di espulsione viene inviata verso l'alto

all'esterno attraverso un pozzo di ventilazione, oppure direttamente all'aperto attraverso un muro esterno. NOTA: l'aria espulsa non deve essere immessa né in un camino per fumi o gas di scarico funzionante, né in un pozzo destinato allo scarico d'aria di locali d'installazione di focolari. Se l'aria di scarico deve essere immessa in un camino per fumi o gas di scarico non attivo, è necessario chiedere l'autorizzazione della competente autorità di sorveglianza. Nell'espulsione di aria di scarico, osservare

le norme ufficiali e di legge (ad es. regolamenti edilizi territoriali). Se l'aria di scarico viene espulsa attraverso il muro esterno, utilizzare una cassetta murale telescopica.

La cappa aspirante raggiunge la sua efficienza ottimale mediante:

Collegamento dei tubi Il diametro dei tubi di scarico non dovrebbe essere inferiore a 150 mm. Tubi tondi:

Consigliamo un diametro interno di 150 mm, e comunque almeno di 120 mm. I canali piatti devono avere una sezione

trasversale interna equivalente ai tubi tondi. Essi non devono presentare deviazioni ad angolo stretto. Ø 150 mm ca. 177 cm2 Ø 120 mm ca. 113 cm2 In caso di diversi diametri del tubo:

utilizzare nastri di tenuta.

Collegamento del tubo dell'aria di scarico Ø 150 mm (grandezza consigliata) Fissare il tubo dell'aria di scarico direttamente sul raccordo dell'aria ed ermetizzarlo adeguatamente. Se si utilizza un tubo di alluminio, distendere prima la zona di giunzione.

– un tubo di scarico breve, rettilineo e – un diametro del tubo possibilmente grande. Se non fosse possibile evitare curve, utilizzare curve con raggio possibilmente grande.

NOTA: l'impiego di tubi di scarico aria lunghi, ruvidi, di molte curve o diametri di tubo inferiori a 150 mm, comporta una riduzione della potenza ottimale e un aumento del rumore. Per installare il tubo di scarico aria utilizzare solo tubi rigidi o flessibili in materiale ininfiammabile. Il costruttore delle cappe aspiranti declina ogni responsabilità per reclami attribuibili a progettazione ed esecuzione della tubazione di scarico. 98

Collegamento del tubo dell'aria di scarico Ø 120 mm Fissare il riduttore direttamente sul raccordo dell'aria. Fissare il tubo di scarico aria al riduttore. Ermetizzare adeguatamente i due punti di collegamento.

Istruzioni per il montaggio ALLACCIAMENTO ELETTRICO Prima dell'allacciamento elettrico, osservare assolutamente le istruzioni ed avvertenze nel capitolo "Avvertenze di sicurezza"!

In caso di necessità del collegamento fisso

La cappa aspirante deve essere allacciata solo da un elettricista qualificato, che conosca le norme della competente azienda di fornitura dell'energia elettrica.

Sul lato impianto deve essere previsto un dispositivo di separazione. Come dispositivo di separazione sono validi interruttori con un'apertura fra i contatti superiore a 3 mm e disinserzione su tutti i poli. Fanno parte di questi gli interruttori automatici, i fusibili ed i contattori.

PERICOLO DI LESIONI Dati elettrici

Se il cavo di collegamento della cappa aspirante è danneggiato, per evitare pericoli, deve essere sostituito dal costruttore, dal suo servizio assistenza clienti o da una persona in possesso di simile qualificazione.

Collegare la cappa aspirante solo ad una presa con contatto di terra installata a norma. Installare la presa con contatto di terra possibilmente dietro il rivestimento del camino. – La presa con contatto di terra deve essere collegata tramite un proprio circuito. – Se la presa con contatto di terra dopo il montaggio della cappa aspirante non fosse più accessibile, deve essere disponibile un dispositivo di separazione come nell'allacciamento fisso.

I dati di allacciamento necessari sono riportati sulla targhetta porta-dati visibile, dopo la rimozione del filtro per grassi, nell'interno della cappa aspirante. Lunghezza del cavo di allacciamento: ca. 1,30 m. Questa cappa aspirante è conforme alle norme di soppressione radiodisturbi CE.

Montaggio La cappa aspirante è prevista per il fissaggio al soffitto della cucina oppure ad un soffitto sospeso resistente. Nel montaggio prestare anche attenzione ad eventuali accessori speciali da montare. Attenzione alla distanza minima fra piano di cottura e cappa aspirante (vedi "Avvertenze di sicurezza")! Attenzione a non danneggiare le delicate superfici!

Preparazione del montaggio

PERICOLO DI LESIONI, PERICOLO DI DANNI MATERIALI Prima di trapanare fori, controllare se nel luogo di montaggio previsto passano sotto traccia condutture elettriche o di altri impianti.

Montaggio del telaio portante superiore 1. Prima del montaggio stabilire l'altezza totale del telaio portante e tracciare i fori per le viti. Il telaio portante è regolabile in altezza a distanze di 20 mm. L'altezza totale dipende dall'altezza del soffitto, dall'altezza del piano di lavoro e dalle corrispondenti distanze fra piano di cottura e cappa aspirante. 2. Tracciare sul soffitto il centro della cappa aspirante. 3. Per mezzo dell'acclusa dima, tracciare sul soffitto le posizioni per le viti.

Il soffitto deve essere piano e orizzontale. Le viti ed i tasselli in dotazione sono idonei per calcestruzzo e pietra naturale. Per soffitti di natura diversa usare adeguati mezzi di fissaggio. Attenzione ad una sufficiente portata del soffitto. Prestare attenzione che la profondità dei fori corrisponda alla lunghezza delle viti. Curare il saldo fissaggio dei tasselli.

Peso max. in kg: 50 Con riserva di modifiche costruttive nel quadro dell'evoluzione tecnica.

4. Trapanare 4 fori Ø 8 mm ed inserire i tasselli a paro con il soffitto. 5. Fissare al soffitto con 4 viti la parte superiore del telaio portante. 6. Prestare attenzione alla corretta posizione del telaio portante. La staffa centrale definisce il lato preferenziale. Esso deve essere rivolto verso il pannello comandi del piano di cottura.

Montaggio Montaggio del telaio portante inferiore

Montaggio della cappa aspirante

Fissare con 10 viti all'altezza totale stabilita

1. Agganciare la cappa aspirante da sotto nel telaio portante. Ciò facendo attenzione a non schiacciare il cavo di alimentazione! 2. Con 2 viti di sicurezza fissare la cappa aspirante al telaio portante.

la parte superiore ed inferiore del telaio portante (scelta dei fori preferibile, cfr. figura). Prestare attenzione alla corretta posizione del telaio portante inferiore. Il lato aperto deve essere rivolto verso il pannello comandi del piano di cottura.

Espulsione aria 700-880

Ricircolo aria 700-1000

3. Agganciare la staffa di sicurezza ed avvitarla. NOTA: Allentando le viti di fissaggio sul soffitto il telaio portante può essere allineato successivamente.

4. Collegare il tubo. 5. Eseguire il collegamento elettrico.

Montaggio Montaggio dei rivestimenti del camino

4. Sollevare la parte superiore del camino e fissarla con 2 viti.

Il lato interno dei rivestimenti del camino possono presentare spigoli vivi. Per il montaggio consigliamo di indossare guanti protettivi. 1. Separare i rivestimenti del camino. A tal fine staccare il nastro adesivo. 2. Staccare il film protettivo sui due rivestimenti del camino. 3. Disporre le due parti del amino superiore sulla cappa aspirante e unirle sui bordi. NOTA: Proteggere la cappa aspirante da danni. Evitare i graffi sulle delicate superfici!

5. Applicare le due parti inferiori del camino e unirle sui bordi.
