Istruzioni d’uso e per il montaggio Instruccionesdeuso y de montaje Instruções de serviçio e de montagem

Ĺndice Informações gerais

Indicações sobre protecção do meio ambiente

Antes da primeira utilização

Instruções sobre segurança

Utilização de acordo com as normas

Indicações especiais para aparelhos de cozinhar a gás

Funcionamento com exaustão de ar

Medidas do aparelho na função de exaustão de ar

Limpeza e manutenção

Desmontagem e montagem dos filtros de gordura

Desmontagem e montagem dos filtros metálicos de gordura

Montar e desmontar os filtros de carvão activo

Instruções de montagem

Preparação da montagem

Montagem dos tubos decorativos da chaminé

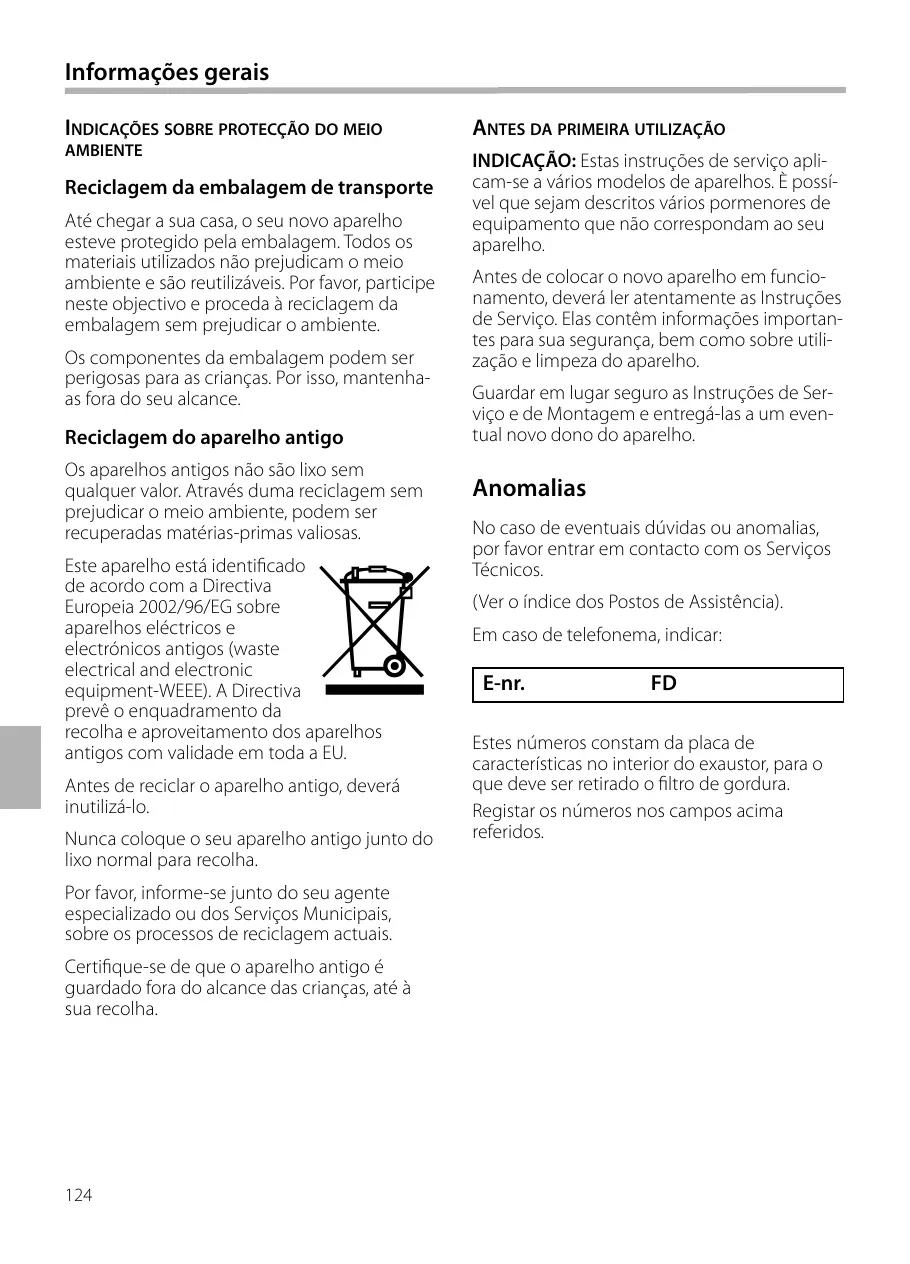

Informações gerais INDICAÇÕES SOBRE PROTECÇÃO DO MEIO AMBIENTE Reciclagem da embalagem de transporte Até chegar a sua casa, o seu novo aparelho esteve protegido pela embalagem. Todos os materiais utilizados não prejudicam o meio ambiente e são reutilizáveis. Por favor, participe neste objectivo e proceda à reciclagem da embalagem sem prejudicar o ambiente. Os componentes da embalagem podem ser perigosas para as crianças. Por isso, mantenhaas fora do seu alcance.

Reciclagem do aparelho antigo Os aparelhos antigos não são lixo sem qualquer valor. Através duma reciclagem sem prejudicar o meio ambiente, podem ser recuperadas matérias-primas valiosas. Este aparelho está identificado de acordo com a Directiva Europeia 2002/96/EG sobre aparelhos eléctricos e electrónicos antigos (waste electrical and electronic equipment-WEEE). A Directiva prevê o enquadramento da recolha e aproveitamento dos aparelhos antigos com validade em toda a EU.

Antes de reciclar o aparelho antigo, deverá inutilizá-lo. Nunca coloque o seu aparelho antigo junto do lixo normal para recolha. Por favor, informe-se junto do seu agente especializado ou dos Serviços Municipais, sobre os processos de reciclagem actuais. Certifique-se de que o aparelho antigo é guardado fora do alcance das crianças, até à sua recolha.

ANTES DA PRIMEIRA UTILIZAÇÃO INDICAÇÃO: Estas instruções de serviço aplicam-se a vários modelos de aparelhos. È possível que sejam descritos vários pormenores de equipamento que não correspondam ao seu aparelho. Antes de colocar o novo aparelho em funcionamento, deverá ler atentamente as Instruções de Serviço. Elas contêm informações importantes para sua segurança, bem como sobre utilização e limpeza do aparelho. Guardar em lugar seguro as Instruções de Serviço e de Montagem e entregá-las a um eventual novo dono do aparelho.

Anomalias No caso de eventuais dúvidas ou anomalias, por favor entrar em contacto com os Serviços Técnicos. (Ver o índice dos Postos de Assistência). Em caso de telefonema, indicar:

FD Estes números constam da placa de características no interior do exaustor, para o que deve ser retirado o filtro de gordura. Registar os números nos campos acima referidos.

Instruções sobre segurança Utilização de acordo com as normas Este exaustor corresponde às determinações sobre segurança prescritas. Uma utilização inadequada pode provocar danos a pessoas ou em objectos. O exaustor só pode ser utilizado, exclusivamente, para fins domésticos. O fabricante não é responsável por danos provocados por uma utilização inadequada ou errada. O fabricante não pode ser responsabilizado por danos provocados pelo desrespeito das indicações sobre segurança.

PERIGO DE FERIMENTOS Não permitir que as crianças brinquem com o exaustor! Adultos e crianças não podem utilizar o aparelho sem vigilância., – se não reunirem as condições físicas e mentais para o efeito, – se lhe faltarem conhecimentos e experiência para utilizar o aparelho correctamente.

Segurança técnica O exaustor saiu de fábrica em perfeitas condições. No entanto, deverá verificar o aparelho antes da montagem relativamente a danos visíveis. Se o aparelho apresentar danos, não deve ser colocado em funcionamento!

Devido a uma montagem, manutenção ou reparação deficiente, podem resultar perigos graves para o utilizador, pelos quais o fabricante não pode ser responsabilizado. Alterações técnicas ou mecânicas são perigosas e não devem ser efectuadas! Elas podem provocar falhas no funcionamento do exaustor.

Funcionamento simultâneo do exaustor com um aparelho de aquecimento instalado no mesmo local e dependente do ar ambiente Aparelhos de aquecimento dependentes do ar ambiente são, p. ex., os aparelhos de aquecimento com funcionamento a gás, óleo, madeira ou carvão, esquentadores e acumuladores de água a gás, placas e fornos de cozinhar a gás, que utilizam o ar necessário para a combustão no local da instalação e cujos gases resultantes da combustão são conduzidos para o exterior através duma chaminé.

PERIGO DE ENVENENAMENTO No caso de funcionamento simultâneo do exaustor com um aparelho de aquecimento dependente do ar ambiente, existe o perigo de envenenamento provocado pela aspiração de retorno dos gases da combustão altamente venenosos.

Se o cabo de ligação do exaustor estiver danificado, ele tem que ser substituído pelo fabricante, pelos seus Serviços Técnicos ou por pessoal qualificado devidamente autorizado, para se evitarem situações de perigo. A montagem (incluindo a ligação eléctrica), manutenção ou reparação do exaustor só podem ser executadas por pessoal especializado. Em qualquer situação o exaustor tem que ser desligado da corrente, retirando a ficha da tomada ou desligando o dispositivo de segurança!

Instruções sobre segurança É possível o funcionamento sem perigo, se a depressão no local da instalação do aparelho de aquecimento não exceder 4 Pa (0,04 mbar). Isto pode ser conseguido se o ar necessário para a combustão puder ser reposto através de aberturas não fecháveis, p. ex. em portas, janelas, em ligação com uma caixa mural de admissão/exaustão de ar ou através de outras medidas técnicas.

Indicações especiais para aparelhos de cozinhar a gás Na montagem do exaustor sobre aparelhos de cozinhar a gás têm que ser respeitadas as determinações legais em vigor (p. ex., na Alemanha: Regras Técnicas para Instalações de Gás TRGI). Têm que ser sempre respeitadas as normas e instruções de instalação válidas do fabricante dos aparelhos a gás. Na montagem tem que ser considerado que só uma parte do exaustor pode estar directamente junto dum armário superior ou de uma parede. Caso contrário, pode existir o perigo duma concentração de calor. A distância mínima em relação à parede ou ao armário superior tem que ser de 50 mm.

Por isso, tem que existir sempre a reposição de ar fresco suficiente no local da instalação.. Uma caixa mural de admissão/exaustão de

ar, só por si, não garante a manutenção do valor limite antes referido. INDICAÇÃO: Na avaliação tem que ser considerado o valor da ventilação global da habitação. Para isso, peça a intervenção duma entidade responsável nesta matéria. Se o exaustor funcionar exclusivamente em circulação de ar, não existe qualquer limitação na sua utilização.

PERIGO DE QUEIMADURAS Nunca utilizar em simultâneo mais que dois queimadores a gás, por um período máximo de 15 minutos com a carga térmica máxima. Devido ao desenvolvimento de calor, existe o perigo de queimaduras ao tocarem-se as superfícies do aparelho!

Tome atenção que um queimador grande com mais de 5 KW (Wok) corresponde à potência de dois queimadores a gás normais. O exaustor pode sofrer danos provocados pelo grande desenvolvimento de calor. Nunca colocar em funcionamento um queimador a gás sem ter sobre ele o correspondente recipiente de cozinhar. Regular a chama de forma que esta não passe para fora do fundo do recipiente.

Instruções sobre segurança Utilização correcta

Limpar cuidadosamente o exaustor, antes

Respeitar as instruções do fabricante do aparelho de cozinhar e verificar, se é ou não possível o funcionamento do exaustor sobre o mesmo.

da primeira colocação em funcionamento. Antes de qualquer limpeza ou manutenção, desligar o exaustor da corrente eléctrica, retirando a ficha da tomada ou desligando o dispositivo de segurança. Lâmpadas (principalmente as lâmpadas de halogéneo) aquecem muito durante o funcionamento do aparelho. Mesmo passado algum tempo depois de desligado, ainda existe perigo de queimaduras! Antes de qualquer substituição de lâmpadas, o exaustor tem que ser desligado da corrente e as lâmpadas têm que arrefecer! Utilizar o exaustor só com as lâmpadas colocadas. Ligar sempre o exaustor, se for utilizada

uma zona de cozedura. Se o exaustor não for ligado, pode formar-se água de condensação. Devido a isso, podem verificar-se danos no aparelho. Não colocar quaisquer objectos sobre a base do exaustor.

PERIGO DE INCÊNDIO Não flamejar alimentos nem trabalhar com chamas livres por baixo do exaustor. O exaustor ligado suga as chamas para o filtro. Devido a incrustações no filtro de gordura, existe o perigo de incêndio! Vigiar, sempre, tachos, frigideiras e fritadeiras, sempre que preparar alimentos com óleos e gorduras, p. ex., batatas fritas. Óleos e gorduras superaquecidos podem inflamar facilmente!

Desde que não tenham sido indicadas distâncias de segurança superiores pelo fabricante do aparelho de cozinhar, é válida uma distância mínima – entre aparelhos de cozinhar eléctricos e o canto inferior do exaustor de 550 mm – entre aparelhos de cozinhar a gás (canto superior do tacho) e o canto inferior do exaustor de 650 mm (siehe Abbildungen auf Seite 2). Se forem utilizados diferentes aparelhos de cozinhar, aplica-se a maior distância indicada. A largura do exaustor tem que corresponder à largura do aparelho de cozinhar. Sobre um aparelho de aquecimento para combustíveis sólidos, do qual pode resultar um incêndio (p. ex. fuga de faíscas), só é possível a montagem do exaustor, se o aparelho de aquecimento tiver uma cobertura fechada não removível e forem respeitadas as normas específicas do país. Esta limitação não se aplica em fogões a gás e placas de cozinhar a gás. Para se evitarem danos no aparelho de cozinhar, este tem que estar tapado durante a montagem do exaustor.

Com a limpeza regular dos filtros de gordura e da substituição atempada dos filtros de carvão activo, evita-se o perigo de incêndios. Nunca utilizar o exaustor sem filtros de gordura. 127

Tipos de funcionamento O exaustor pode funcionar com exaustão e com circulação de ar.

Funcionamento com exaustão de ar

Medidas do aparelho na função de exaustão de ar

min. 126 min. 580 max 1.030 O ar aspirado é limpo na sua passagem pelo filtro de gordura e encaminhado para o exterior através dum sistema de tubagem.

Funcionamento com circulação de ar Medidas do aparelho na função de circulação de ar

min. 126 min. 580 max 1.030 O ar aspirado é limpo através do filtro de gorduras e dum filtro de carvão activo e encaminhado, de novo, para a cozinha. Para agarrar as substâncias com odores na função de circulação de ar, tem que estar instalado o filtro de carvão activo (ver «Desmontar e montar o filtro de gordura»). O jogo de montagem completo, bem como o filtro de substituição podem ser adquiridos no comércio especializado, nos nossos Serviços Técnicos ou nas lojas Online. O número do acessório pode ser consultado no final das Instruções de Serviço.

Funções Aqui encontrará uma tabela com o painel de comandos do seu exaustor. Aqui poderá ver uma breve explicação sobre os vários elementos de comandos.

Teclas de funções Símbolo

Ligar e desligar o exaustor Ligar a fase 1 do ventilador Ligar a fase 2 do ventilador Ligar a fase 3 do ventilador Ligar a fase 4 (fase intensiva) do ventilador Funcionamento por inércia, regulação do tempo de funcionamento por inércia Ligar/desligar a iluminação Acertar o despertador Activar a ventilação por intervalos Premir brevemente = Pedir informações Premir durante mais tempo = Abrir ou fechar o menu de regulações base

Selector Com o selector, poderá alterar todos os valores propostos e de ajuste. O selector é embutível. Para embutir ou libertar, pressionar sobre o selector. 129

Display O painel está dividido em vários sectores: Linha de estado

Indicação do sentido de rotação

Sectores de regulação

Na linha de estado, poder-se á ver a hora, o tipo de funcionamento seleccionado para o ventilador e os textos indicativos.

Sectores de regulação

Nos sectores de regulação, aparecem propostas de valores, que poderão ser por si alterados. O sector de regulação activo apresenta-se com fundo claro. Premindo a tecla de função respectiva, poderá mudar de um sector de regulação para o sector seguinte.

Indicação do sentido de rotação

b = Rodar o selector para a direita c = Rodar o selector para a esquerda Se forem apresentadas as duas setas de direcção d, isso significa que poder rodar o selector nos dois sentidos.

INDICAÇÃO Antes de pôr o exaustor a funcionar, é indispensável prestar atenção às indicações e aos avisos constantes do Capítulo ”Indicações de segurança”. Se necessário, deverá definir o idioma dos textos indicativos. O idioma pré-definido é o alemão. Para poder alterar as regulações base, o exaustor terá que estar desligado. Cada alteração efectuada poderá ser memorizada, premindo durante mais tempo a tecla tou ser cancelada, premindo a tecla w.

Regulações base Alteração do idioma

1. Manter premida a tecla tdurante cerca de 3 segundos. O menu ”Regulações base” abre-se. O sector de regulação ”Idioma” apresenta-se com fundo claro. Regulaçoes case cont. com Idioma: português

Acertar a hora: 0:00

2. Com o selector, definir o idioma. 3. Com a teclat, mudar para o sector de regulação seguinte.

O sector de regulação ”Acertar a hora” apresenta-se com fundo claro. 1. Com o selector, acertar a hora. 2. Com a teclat, mudar para o sector de regulação seguinte.

Duração do sinal sonoro

O sector de regulação “Duração do sinal sonoro” apresenta-se com fundo claro. 1. Com o selector, regular a duração do sinal sonoro (breve, médio ou longo). 2. Com a teclat, mudar para o sector de regulação seguinte.

O sector de regulação ”Som das teclas” apresenta-se com fundo claro. 1. Com o selector, activar ou desactivar o som das teclas. 2. Com a teclat, mudar para o sector de regulação seguinte.

Display – Luminosidade

O sector de regulação “Display-Luminosidade” apresenta-se com fundo claro. 1. Com o selector, regular a luminosidade (noite, média, dia). 2. Com a teclat, mudar para o sector de regulação seguinte.

O sector de regulação “Contraste” apresenta-se com fundo claro. 1. Com o selector, regular a intensidade do contraste. 2. Com a teclat, mudar para o sector de regulação seguinte.

O sector de regulação ”Indicação da hora” apresenta-se com fundo claro. 1. Com o selector, poderá activar ou desactivar a indicação da hora ou, ainda, seleccionar a sua forma de apresentação.

INDICAÇÃO Com a indicação da hora desactivada, a indicação não aparece nem com o exaustor em descanso nem em funcionamento. 2. Com a teclat, mudar para o sector de regulação seguinte. 131

Regulações base Despertador

O sector de regulação ”Despertador” apresenta-se com fundo claro. 1. Com o selector regular o tempo preferido. 2. Com a teclat, mudar para o sector de regulação seguinte.

Seleccionar o tempo de funcionamento por inércia

O sector de regulação ”Tempo de funcionamento por inércia” apresenta-se com fundo claro. 1. Com o selector, regular o tempo pretendido. 2. Com a teclat, mudar para o sector de regulação seguinte.

Selecção de tempo de intervalo

O sector de regulação ”Selecção de tempo de intervalo” apresenta-se com fundo claro. 1. Com o selector, regular o tempo de intervalo. 2. Com a teclat, mudar para o sector de regulação seguinte.

Exaustão/Circulação de ar

O exaustor pode funcionar com exaustão ou com circulação de ar. 1. Seleccionar o sector de regulação ”Exaustão/Circulação de ar”. 2. Com o selector, regular o tipo de funcionamento. Regulaçoes case cont. com Mudança Extr./circ. Ar Extracção de ar

Regulações case cont. com Mudança Extr./circ. Ar Circulação de ar

3. Com a teclat, mudar para o sector de regulação seguinte.

Indicação Logotipo de marcas

O logotipo de marcas pode ser ligado ou desligado. 1. Seleccionar o sector de regulação “Indicação Logotipo de marcas”. 2. Com o selector, regular a indicação.

Confirmação das regulações base 132

Premir a teclatdurante cerca de 3 segundos. As alterações às regulações base serão assumidas.

Comando Ligar o ventilador e Regular as fases de ventilação

Recomenda-se a ligação do exaustor logo no início da cozedura e desligar alguns minutos depois de terminada a cozedura. O vapor da cozinha é assim eliminado de forma mais eficaz. Premir a tecla de w. O aparelho liga automaticamente na fase 2. 13:03

Seleccionar a fase pretendida, premindo a respectiva tecla de funções (1-3).

Premir a tecla de w.

Com a fase intensiva, consegue-se a potência máxima de exaustão. Ela pode ser utilizada, devido a intensa formação temporária de vapor e de cheiro. Premir a tecla de funções 4. Se a fase intensiva não for desligada manualmente, o exaustor, passados 10 minutos, comuta automaticamente para a fase 2.

O ventilador funciona na fase pretendida durante o tempo anteriormente regulado. Depois, o ventilador desliga automaticamente.

A iluminação pode ser ligada ou desligada independentemente do exaustor estar ou não a funcionar. 12:45

INDICAÇÃO As lâmpadas LED com defeito só devem ser substituídas pelo fabricante, pelos seus serviços técnicos ou por uma pessoa igualmente qualificada.

2. Com o selector, o tempo de funcionamento do despertador pode ser alterado. 3. O tempo decorre automaticamente. No display, é indicado o tempo a decorrer. Terminado o tempo, soa um sinal. Com a tecla W , poderá desactivar o sinal, antes do tempo.

Com a ventilação por intervalos, a cozinha pode ser arejada, de hora a hora, durante o tempo pré-seleccionado. 1. Seleccionar qualquer fase de ventilação (excepto a fase intensiva 4). 13:03

2. Premir a tecla u. O sector ”Intervalo” é seleccionado automaticamente. 134

Comando A ventilação por intervalos começa automaticamente. Terminado o tempo regulado, o display muda para o modo de repouso.

Indicação de saturação Filtro de gordura

É possível saber o grau de saturação do filtro de gordura, premindo a tecla de informação. Para isso, o exaustor tem que estar ligado. Premir a teclat. Informaçoes Satur. filtro gordura: 60% Informaçoes Satur. filtro gordura: 60%

INDICAÇÃO Satur. filtro carbono: 50%

A indicação de saturação do filtro de gordura pode ser reposta na posição inicial antes de serem atingidos os 100%. 1. Premir, de novo, a tecla t. O sector de regulação apresenta-se com fundo claro. 2. Com o selector, repor a indicação de saturação em 0%. Se, depois de desligar o exaustor, a tecla t estiver iluminada e soar um sinal, isso significa que o filtro de gordura atingiu um grau de saturação de 100%. 1. Limpar o filtro de gordura ou substituir o filtro de carbono. Informações, cont. com tecla iFiltro gordura Fettfilter gereinigt? limpo? nein sim

Filtro carbono trocado? não

2. Posicionar a indicação em “Sim”. 3. Confirmar a indicação, premindo a tecla t.

Limpeza e manutenção

INDICAÇÃO SOBRE MANUTENÇÃO DO APARELHO Filtros metálicos de gordura

Através da Hotline ou da loja Online podem ser adquiridos os produtos de limpeza e manutenção próprios para o seu aparelho. (ver a página dobrada).

Os filtros metálicos de gordura aplicados absorvem as partículas de gordura existentes nos vapores da cozinha. As esteiras do filtro são formadas por metal não combustível.

Superfícies do aparelho INDICAÇÃO: Observar as condições de garantia na brochura sobre Service anexa. As superfícies do aparelho e os elementos de comando são sensíveis a riscos. Por isso, respeitar as seguintes instruções sobre limpeza: – Evitar a limpeza do exaustor com panos secos, esponjas ásperas, produtos abrasivos, bem como produtos de limpeza com teor de areia, soda, ácidos ou cloro ou quaisquer outros produtos de limpeza agressivos. – Limpar a superfície do aparelho e os elementos de comando com um pano macio e húmido, detergente líquido ou um produto suave para limpeza de janelas. – Não raspar impurezas secas, elas devem, primeiro, ser amolecidas com um pano húmido. – Limpar a zona em volta dos elementos de comando com cuidado, para se evitar uma infiltração de humidade que prejudique a parte electrónica do aparelho.

INDICAÇÃO: Limpar as superfícies de aço inox só no mesmo sentido do polimento. Para as teclas de comando não utilizar o produto de limpeza do aço inox!

PERIGO DE INCÊNDIO Com o aumento da saturação dos filtros com resíduos contendo substâncias gordurosas, aumenta a possibilidade de inflamação dos mesmos. Além disso, o funcionamento do exaustor pode ser prejudicado. Com uma limpeza atempada dos filtros metálicos de gordura, evita-se o perigo de incêndios. Na limpeza dos filtros de gordura, limpar também, com um pano húmido, as partes acessíveis da estrutura do aparelho com incrustações de gordura.

Limpeza dos filtros metálicos de gordura ... Num funcionamento normal (diário 1 a 2 horas) os filtros de metal devem ser limpos 1x por mês.

... na máquina de lavar loiça A lavagem dos filtros metálicos de gordura pode ser feita na máquina de lavar loiça. Neste caso podem verificar-se ligeiras descolorações que, no entanto, não têm qualquer influência na função dos filtros. Os filtros devem ser colocados soltos na máquina de lavar loiça. Eles não podem ficar apertados. INDICAÇÃO: Não lavar os filtros metálicos muito saturados de gordura com a restante loiça.

... à mão Na lavagem manual, deixar a gordura dos filtros amolecer em água quente com detergente, escovar os filtros, enxaguar bem e deixar escorrer. Não utilizar quaisquer produtos de limpeza agressivos, com teor de ácidos ou lixívia. No caso de sujidade de difícil remoção, recomendamos a limpeza com um solvente especial de gorduras em forma de spray. Este pode ser adquirido na loja Online. 136

Desmontagem e montagem dos filtros de gordura É indispensável seguir as informações e avisos no capítulo «Instruções sobre segurança», antes da desmontagem e montagem dos filtros de gordura.

Os filtros de carvão activo agarram as substâncias de odores na função de circulação de ar.

Desmontagem e montagem dos filtros metálicos de gordura

Montar e desmontar os filtros de carvão activo

1. Abrir o bloqueio e retirar o filtro de gordura. Com a outra mão segurar o filtro de gordura por baixo.

1. Desmontar os filtros de gordura (ver o capítulo Desmontagem e montagem dos filtros metálicos de gordura). 2. Montar o filtro de carvão activo.

3. Encaixar a patilha. 4. Voltar a montar o filtro de gordura (ver o capítulo Desmontagem e montagem dos filtros metálicos de gordura).

Substituição do filtro de carvão activo Num funcionamento normal (diariamente 1 a 2 horas), os filtros de carvão activo têm que ser substituídos, normalmente, 2x por ano. O filtro de carvão activo pode ser adquirido no comércio especializado, nos nossos Serviços Técnicos ou nas lojas Online (ver Acessórios Especiais). Utilizar somente os filtros originais. Os filtros de carvão activo não possuem quaisquer substâncias nocivas e podem ser reciclados com o lixo doméstico.

(no caso de aparelhos com exaustão periférica) 2. Limpar o filtro de gordura. 3. Voltar a montar o filtro de gordura depois de limpo.

Instruções de montagem Antes da montagem, deverá observar as instruções e os avisos no capítulo «Instruções sobre segurança»!

Funcionamento por exaustão de ar O ar da exaustão é expelido para cima

através dum tubo ou directamente para o exterior através da parede exterior. INDICAÇÃO: O ar da exaustão não pode ser encaminhado nem para uma chaminé de fumos ou de gases de exaustão, nem para um poço que sirva de ventilação de locais de instalação de aparelhos de aquecimento. Se se pretender encaminhar o ar de

exaustão para uma chaminé de fumos ou de gases de exaustão fora de serviço, tem que ser obtida autorização da entidade responsável para o efeito. Para o encaminhamento do ar de exaustão

para o exterior de edifícios, têm que ser respeitadas as normas legais e locais das entidades responsáveis (p. ex. Câmaras Municipais).

Se o ar de exaustão tiver que ser encaminhado para o exterior através da parede, deve ser utilizada uma caixa mural telescópica.

Ligação dos tubos O diâmetro dos tubos de exaustão não deve ser inferior a 150 mm. Tubos circulares:

Recomendamos um diâmetro interior de 150 mm, no entanto, nunca inferior a 120 mm. Canais plano têm que ter uma secção

interior equivalente aos tubos circulares. Ø 150 mm ca. de 177 cm2 Ø 120 mm ca. de 113 cm2 No caso de diferentes diâmetros dos

tubos: Utilizar tiras de vedação.

Ligação de tubo de exaustão Ø 150 mm (tamanho recomendado) Fixar o tubo de exaustão directamente no bocal de ventilação e vedar adequadamente. Utilizando um tubo de alumínio, deve ser, primeiro, alisada a zona de ligação.

O exaustor atinge a sua potência optimizada através de: – de um tubo de exaustão o mais curto possível e rectilíneo e – com um diâmetro tão grande quanto possível. Caso não se possam evitar curvas, estas devem ter um raio tão grande quanto possível.

INDICAÇÃO: A utilização de tubos de exaustão longos e rugosos, muitas curvas e diâmetro de tubos inferior a 150 mm provoca uma diminuição da potência de ventilação optimizada e o aumento de ruídos. Para instalação da ventilação de exaustão

só devem ser utilizados tubos ou mangueiras de material não combustível. O fabricante do exaustor não assume qualquer responsabilidade por reclamações relativas a planeamento e instalação da tubagem. 138

Ligação dum tubo de exaustão Ø 120 mm Fixar o bocal de redução directamente no bocal de ventilação. Fixar o tubo de exaustão no bocal de redução. Vedar adequadamente ambas as zonas de vedação.

Instruções de montagem

LIGAÇÃO ELÉCTRICA Se for necessária uma ligação fixa

Antes da instalação eléctrica, devem ser sempre observadas as instruções e os avisos no capítulo «Instruções sobre segurança»!

Deve ser previsto na instalação um dispositivo de corte. Como dispositivo de corte são válidos interruptores com uma abertura de contactos superior a 3 mm e corte de ligação multipolar. Deles fazem parte os interruptores LS, fusíveis e contactores.

O exaustor só pode ser instalado por um electricista qualificado e que conheça as normas legais em vigor no local.

PERIGO DE FERIMENTOS Dados eléctricos

Se o cabo de ligação do exaustor estiver danificado, ele terá que ser substituído pelo fabricante, pelos seus Serviços Técnicos ou por uma entidade devidamente qualificada e autorizada para o efeito, para se evitarem situações de perigo.

Os dados eléctricos necessários para a ligação encontram-se na placa de características, acessível dentro do aparelho, depois de se retirarem os filtros de gordura. Comprimento do cabo de ligação: ca. de 1,30 m.

O exaustor só pode ser ligado a uma tomada com contacto de segurança instalada de acordo com as normas.

Este exaustor corresponde às determinações EG sobre supressão de interferências.

Instalar a tomada directamente por trás dos tubos decorativos do exaustor – A tomada com contacto de segurança deve estar ligada a um circuito de corrente próprio. – Se a tomada com contacto de segurança não tiver acesso fácil depois da instalação do exaustor, tem que existir um dispositivo de corte, como acontece numa ligação fixa.

Montagem O exaustor está previsto para montagem no tecto da cozinha ou num tecto separado mas resistente. Na montagem, dar também atenção à possibilidade de serem montados eventuais acessórios especiais. Dar atenção a distância mínima, obrigatória, entre a zona de cozinhar e o exaustor (ver ”Instruções de segurança”). Evitar danos na superfície sensível do aparelho.

Montagem da armação de suporte superior 1. Determinar a altura global da armação de suporte antes da montagem e marcar os furos para os parafusos. A armação de suporte é regulável em altura em intervalos de 20 mm. A altura global resulta da altura até ao tecto, da altura da bancada de trabalho e das distâncias correspondentes entre o aparelho de cozinhar e o exaustor. 2. Assinalar no tecto o centro do exaustor. 3. Com a ajuda do molde anexo, assinalar no tecto as posições para os parafusos.

PERIGO DE FERIMENTOS, PERIGO DE DANOS MATERIAIS Verificar, antes de efectuar furos no local previsto para a montagem, se existem cabos eléctricos ou outras tubagens embutidas na parede.

O tecto tem que ser plano e horizontal. Os parafusos e buchas anexos são indicados para betão e pedras naturais. Para outras construções do tecto utilizar os meios de fixação correspondentes. Dar atenção à suficiente capacidade de resistência do tecto. Verificar se a profundidade dos furos corresponde ao comprimento dos parafusos. Dar atenção â fixação segura das buchas.

Peso máx. em kg: 50 É reservado o direito de alterações na construção no âmbito do desenvolvimento técnico. 4. Fazer 4 furos Ø 8 mm e introduzir as buchas até ficarem à face com o tecto. 5. Fixar a parte superior da armação de suporte no tecto com 4 parafusos. 6. Ter em atenção a posição correcta da armação de suporte. A travessa central define o lado prioritário. Ele tem que apontar na direcção do elemento de comando do aparelho de cozinhar. 140

Montagem Montagem da armação de suporte inferior Fixar a parte superior e inferior da armação

de suporte na altura global, antes determinada, com 10 parafusos (selecção preferida dos furos, ver a imagem abaixo). Ter em atenção a posição correcta da armação de suporte inferior. A parte aberta tem que apontar na direcção do elemento de comando do aparelho de cozinhar.

Montagem do exaustor 1. Pendurar o exaustor, de baixo para cima, na armação de suporte. Ter em atenção que o cabo eléctrico não pode ficar entalado.

2. Fixar o exaustor na armação de suporte com 2 parafusos de retenção.

Circulação de ar 700-1000

3. Pendurar e aparafusar a travessa de segurança. INDICAÇÃO: Desapertando ligeiramente os parafusos no tecto, a armação de suporte pode ser alinhada posteriormente.

4. Efectuar a ligação do tubo de exaustão. 5. Efectuar a ligação eléctrica.

Montagem Montagem dos tubos decorativos da chaminé

4. Levantar o tubo decorativo superior e fixá-lo com 2 parafusos.

PERIGO DE FERIMENTOS As partes interiores dos tubos decorativos da chaminé podem ter arestas aguçadas. Recomendamos o uso de luvas durante a montagem. 1. Separar os tubos decorativos. Para isso retirar a fita adesiva. 2. Retirar a película de protecção de ambos os tubos. 3. Assentar e encaixar ambas as partes do tubo decorativo superior no exaustor.

INDICAÇÃO: Proteger o exaustor contra danos. Evitar riscos nas superfícies sensíveis do aparelho.

5. Aplicar e encaixar ambas as partes do tubo decorativo inferior.
