GEBRUIKSAANWIJZING LF959BL90/02 - INSTALLATION INSTRUCTIONS SIEMENS

Inhoudsopgave Algemene Informatie

Voor het eerste gebruik

Veiligheidsvoorschriften

Gebruik volgens de voorschriften

Gebruik met afvoerlucht

Gebruik met circulatielucht

Bediening 69-75 Reiniging en onderhoud

Actieve-koolfilters monteren en demonteren

Elektrische aansluiting

MMontage van de schoorsteenafschermstukken

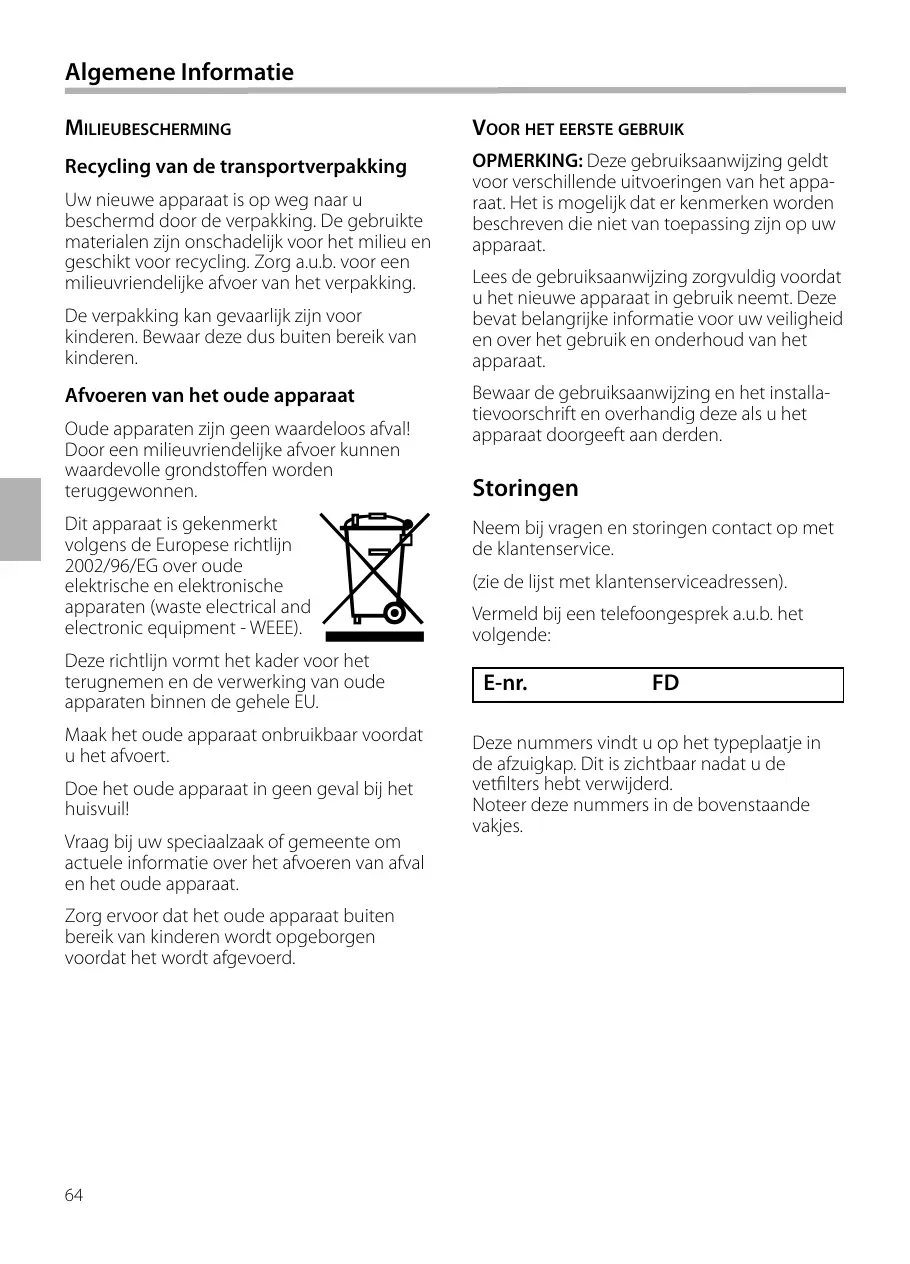

MILIEUBESCHERMING VOOR HET EERSTE GEBRUIK Recycling van de transportverpakking

OPMERKING: Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.

Uw nieuwe apparaat is op weg naar u beschermd door de verpakking. De gebruikte materialen zijn onschadelijk voor het milieu en geschikt voor recycling. Zorg a.u.b. voor een milieuvriendelijke afvoer van het verpakking. De verpakking kan gevaarlijk zijn voor kinderen. Bewaar deze dus buiten bereik van kinderen.

Afvoeren van het oude apparaat Oude apparaten zijn geen waardeloos afval! Door een milieuvriendelijke afvoer kunnen waardevolle grondstoffen worden teruggewonnen. Dit apparaat is gekenmerkt volgens de Europese richtlijn 2002/96/EG over oude elektrische en elektronische apparaten (waste electrical and electronic equipment - WEEE).

Deze richtlijn vormt het kader voor het terugnemen en de verwerking van oude apparaten binnen de gehele EU.

Maak het oude apparaat onbruikbaar voordat u het afvoert. Doe het oude apparaat in geen geval bij het huisvuil! Vraag bij uw speciaalzaak of gemeente om actuele informatie over het afvoeren van afval en het oude apparaat. Zorg ervoor dat het oude apparaat buiten bereik van kinderen wordt opgeborgen voordat het wordt afgevoerd.

Lees de gebruiksaanwijzing zorgvuldig voordat u het nieuwe apparaat in gebruik neemt. Deze bevat belangrijke informatie voor uw veiligheid en over het gebruik en onderhoud van het apparaat. Bewaar de gebruiksaanwijzing en het installatievoorschrift en overhandig deze als u het apparaat doorgeeft aan derden.

Storingen Neem bij vragen en storingen contact op met de klantenservice. (zie de lijst met klantenserviceadressen). Vermeld bij een telefoongesprek a.u.b. het volgende:

FD Deze nummers vindt u op het typeplaatje in de afzuigkap. Dit is zichtbaar nadat u de vetfilters hebt verwijderd. Noteer deze nummers in de bovenstaande vakjes.

Veiligheidsvoorschriften Gebruik volgens de voorschriften Deze afzuigkap voldoet aan de voorgeschreven veiligheidsbepalingen. Onjuist gebruik kan persoonlijk letsel of schade veroorzaken. De afzuigkap is uitsluitend bedoeld voor huishoudelijk gebruik. De fabrikant is niet aansprakelijk voor schade die het gevolg is van onjuist gebruik of onjuiste bediening. De fabrikant is niet verantwoordelijk voor

schade die het gevolg is van niet-naleving van de veiligheidsvoorschriften.

VERWONDINGSGEVAAR Laat kinderen niet met de afzuigkap spelen! Het apparaat niet zonder toezicht laten bedienen door volwassenen en kinderen – wanneer ze daartoe lichamelijk of geestelijk niet in staat zijn, – of wanneer zij onvoldoende kennis en ervaring hebben om het apparaat goed en veilig te bedienen.

Technische veiligheid De afzuigkap heeft de fabriek in onberispelijke toestand verlaten. Controleer het apparaat desondanks op schade voordat u het installeert. Als het beschadigd is, mag het niet in gebruik worden genomen!

Door ondeskundige montage, onderhoud of reparatie kunnen er aanzienlijke gevaren ontstaan voor de gebruiker, waarvoor de fabrikant niet aansprakelijk is. Veranderingen aan de elektrische of de mechanische constructie zijn gevaarlijk en mogen niet worden uitgevoerd! Ze kunnen ook functiestoringen van de afzuigkap veroorzaken.

Gelijktijdig gebruik van de afzuigkap en een binnenluchtafhankelijke stookplaats Binnenluchtafhankelijke stookplaatsen zijn bijvoorbeeld gas-, olie-, hout- of kolengestookte verwarmingsapparaten, geisers, boilers, kookplaten of ovens die verbrandingslucht uit de opstellingsruimte betrekken en waarvan het verbrandingsgas door een schoorsteen naar buiten wordt afgevoerd.

VERGIFTIGINGSGEVAAR Wanneer de afzuigkap tegelijk wordt gebruikt met een binnenluchtafhankelijke stookplaats bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Als het aansluitsnoer van de afzuigkap beschadigd raakt, moet het worden vervangen door de fabrikant, diens klantenservice of een andere gekwalificeerde persoon, om gevaren te voorkomen. Montage (inclusief elektrische aansluiting), onderhoud en reparatie van de afzuigkap mogen alleen worden uitgevoerd door een vakman. In elk geval moet de afzuigkap stroomloos worden gemaakt door de stekker uit het stopcontact te trekken of door de zekering uit te schakelen!

Veiligheidsvoorschriften Het apparaat kan zonder gevaar worden gebruikt wanneer de onderdruk in de opstellingsruimte van de stookplaats niet hoger is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wanneer de voor de verbranding benodigde lucht kan toestromen door niet-afsluitbare openingen, bijv. in deuren, ramen en luchttoevoer- of luchtafvoermuurkasten; of door middel van andere technische maatregelen.

Speciale opmerkingen over gaskooktoestellen Bij montage boven gaskooktoestellen moeten de geldende wettelijke nationale voorschriften (in Duitsland bijv. de "Technische Regeln Gasinstallation TRGI") worden nageleefd. De geldende inbouwvoorschriften en aanwijzingen van de gasapparaatfabrikant moeten worden nageleefd. Bij de montage dient men eraan te denken dat slechts één kant van de afzuigkap vlak naast een hoge kast of een muur mag liggen. Anders kan er een gevaarlijke opeenhoping van warmte ontstaan. De afstand tot de muur of de hoge kast moet minstens 50 mm bedragen.

RISICO VAN BRANDWONDEN Men dient dus altijd voor een afdoende

luchttoevoer te zorgen. Gebruik van alleen een toevoerlucht/afvoerluchtmuurkast is onvoldoende om binnen de grenswaarde te blijven.

OPMERKING: Bij de beoordeling moet rekening worden gehouden met de totale ventilatietoestand van de woning. Vraag voor de beoordeling het advies van een vakbekwame schoorsteenveger. Als de afzuigkap uitsluitend wordt ingezet

met circulatielucht, kan hij onbeperkt worden gebruikt.

Gebruik niet meer dan twee gaskookzones tegelijk op de hoogste stand gedurende meer dan 15 minuten. Door de inwerking van de hitte bestaat er risico van brandwonden bij het aanraken van de behuizing!

Denk eraan dat een grote brander met meer dan 5 kW (wok) overeenkomt met het vermogen van twee gasbranders. Door de sterke inwerking van de hitte kan de afzuigkap beschadigd raken. Vlammen van gaskookapparatuur moeten altijd met een pan zijn afgedekt. Regel de vlam zodanig dat hij niet buiten de panbodem uitkomt.

Veiligheidsvoorschriften Juist gebruik

Reinig de afzuigkap zorgvuldig voordat u

Controleer aan de hand van de handleiding van het kooktoestel of er een afzuigkap boven mag worden gebruikt.

deze voor het eerst gebruikt. Voor elke reiniging en onderhoud moet de afzuigkap stroomloos worden gemaakt door de stekker uit het stopcontact te trekken of de zekering uit te schakelen. Lampen (vooral halogeenlampen) worden tijdens het gebruik zeer heet. Ook na uitschakeling bestaat er nog enige tijd een risico van brandwonden! Voordat een lamp wordt vervangen, moet de afzuigkap stroomloos worden gemaakt en moeten de lampen afgekoeld zijn! Gebruik de afzuigkap alleen met aangebrachte lampen. Schakel de afzuigkap altijd in wanneer er

een kookzone wordt gebruikt. Als de afzuigkap niet is ingeschakeld, kan er condenswater ontstaan. Dit kan roestschade aan het apparaat veroorzaken. Zet geen voorwerpen op de afzuigkap.

BRANDGEVAAR Niet flamberen onder de afzuigkap of met onafgedekte vlam werken. De ingeschakelde afzuigkap zuigt de vlammen in het filter. Door afzettingen op het vetfilter bestaat er brandgevaar! Houd toezicht op pannen en frituurapparaten wanneer u levensmiddelen bereidt met olie en vet, bijvoorbeeld patates frites. Oververhitte olie en vet vat makkelijk vlam!

Voor zover de fabrikant van het kooktoestel geen grotere veiligheidsafstanden aangeeft, geldt er een minimumafstand – van 550 mm tussen elektrische kookplaten en de onderkant van de afzuigkap – van 650 mm tussen gaskookplaten (bovenkant pandragers) en de onderkant van de afzuigkap (siehe Abbildungen auf Seite 2). Bij gebruik van verschillende kooktoestellen geldt de grootste vermelde afstand. De breedte van de afzuigkap moet overeenkomen met de breedte van het kooktoestel. Boven een stookplaats voor vaste brandstoffen waarvan een brandgevaar kan uitgaan (bijv. vonken), mag de afzuigkap alleen worden gemonteerd wanneer de stookplaats een gesloten, niet-verwijderbare afscherming heeft en de nationale voorschriften worden nageleefd. Deze beperking geldt niet voor gasfornuizen en gaskookplaten. Om beschadiging van het kooktoestel te vermijden, moet deze worden afgedekt tijdens de montage.

Door de vetfilters regelmatig te reinigen en het actieve-koolfilter op tijd te vervangen, voorkomt u brandgevaar. Gebruik de afzuigkap nooit zonder vetfilters. 67

Gebruikswijze De afzuigkap kan worden gebruikt met afvoerlucht en met circulatielucht.

Gebruik met afvoerlucht

Afmetingen afvoerlucht

min. 126 min. 580 max 1.030 De aangezogen lucht wordt door de vetfilters gereinigd en via een buizensysteem naar de buitenlucht afgevoerd.

Gebruik met circulatielucht

Afmetingen circulatielucht

min. 126 min. 580 max 1.030 De aangezogen lucht wordt door de vetfilters en een actieve-koolfilter gereinigd en weer teruggeleid naar de keuken. Om bij gebruik met circulatielucht de reukstoffen te binden, moet een actieve-koolfilter worden ingebouwd (zie "Demontage en montage van de vetfilters"). Zowel de complete montageset als reservefilters zijn verkrijgbaar bij de speciaalzaak, de klantenservice en de Online-shop. Het toebehorennummer vindt u achterin de gebruiksaanwijzing.

Overzicht van de functies Hier ziet u een overzicht van het bedieningspaneel van uw afzuigkap. U krijgt hier een korte uitleg over de verschillende bedieningselementen.

Functietoetsen Symbool

afzuigkap in- en uitschakelen ventilatorstand 1 inschakelen ventilatorstand 2 inschakelen ventilatorstand 3 inschakelen ventilatorstand 4 (intensief-stand) inschakelen ventilatornaloop, nalooptijd instellen licht aan / uit timer instellen intervalventilatie inschakelen kort drukken = informatie opvragen lang drukken = menu Basisinstellingen openen of sluiten

Met de draaiknop kunt u alle voorgestelde waarden en instelwaarden wijzigen. De draaiknop is verzinkbaar. U kunt op de draaiknop drukken om deze in of uit te klikken.

Display De display bestaat uit verschillende zones: statusregel

indicatie van de draairichting Ventilator: stand 2

De statusregel geeft de tijd, de geselecteerde ventilatorstand en een informatietekst weer.

In de instelzones verschijnen voorgestelde waarden die u kunt wijzigen. De actieve instelzone heeft een lichte achtergrond. Met de desbetreffende functietoets kunt u navigeren tussen de instelzones.

Indicatie van de draairichting

b = draaiknop naar rechts draaien c = draaiknop naar links draaien Wanneer beide richtingpijlen dworden weergegeven, kunt u de draaiknop in beide richtingen draaien.

Basisinstellingen N.B.

Lees voor de ingebruikneming beslist de aanwijzingen en waarschuwingen in het hoofdstuk "Veiligheidsvoorschriften". Stel desgewenst een andere taal in voor de tekstweergave. De standaardinstelling is Duits. De afzuigkap moet uitgeschakeld zijn om de basisinstellingen te kunnen wijzigen. Elke wijziging die u hebt aangebracht kan worden opgeslagen door de t-toets even ingedrukt te houden en kan worden geannuleerd door op de w-toets te drukken.

Basisinstellingen Taal wijzigen

1. Houd de t-toets ca. 3 seconden ingedrukt. Het menu ”Basisinstellingen” wordt geopend. De instelzone "Taal" heeft een lichte achtergrond. Basisinstellingen verder met i-toets Taal: Nederlands

Tijd instellen: 0:03

2. Stel de gewenste taal in met de draaiknop. 3. Met det-toets gaat u naar de volgende instelzone.

De instelzone "Tijd instellen" heeft een lichte achtergrond. 1. Stel de tijd in met de draaiknop. 2. Met det-toets gaat u naar de volgende instelzone.

De instelzone "Signaalduur" heeft een lichte achtergrond. 1. Stel de duur van het signaal in (kort, gemiddeld of lang) met de draaiknop. 2. Met det-toets gaat u naar de volgende instelzone.

Toets-geluidssignaal

De instelzone "Toets-geluidssignaal" heeft een lichte achtergrond. 1. Gebruik de draaiknop om het toets-geluidssignaal in of uit te schakelen. 2. Met det-toets gaat u naar de volgende instelzone.

Display-lichtsterkte

De instelzone "Display-lichtsterkte" heeft een lichte achtergrond. 1. Stel de lichtsterkte in (nacht, gemiddeld, dag) met de draaiknop. 2. Met det-toets gaat u naar de volgende instelzone.

De instelzone "Contrast" heeft een lichte achtergrond. 1. Stel het contrast in met de draaiknop. 2. Met det-toets gaat u naar de volgende instelzone.

De instelzone "Klokdisplay" heeft een lichte achtergrond. 1. Met de draaiknop de klokdisplay in- of uitschakelen of de vorm van de weergave kiezen.

Denk eraan dat bij uitgeschakelde klokdisplay de klok niet wordt weergegeven wanneer de afzuigkap in de slaapstand of in bedrijf is. 2. Met det-toets gaat u naar de volgende instelzone. 71

Basisinstellingen Timer

De instelzone "Timer" heeft een lichte achtergrond. 1. Stel de gewenste tijd in met de draaiknop. 2. Met det-toets gaat u naar de volgende instelzone.

Nalooptijd instellen

De instelzone "Nalooptijd instellen" heeft een lichte achtergrond. 1. Stel de gewenste tijd in met de draaiknop. 2. Met det-toets gaat u naar de volgende instelzone.

Intervaltijd instellen

De instelzone "Intervaltijd instellen" heeft een lichte achtergrond. 1. Stel de duur van de interval in met de draaiknop. 2. Met det-toets gaat u naar de volgende instelzone.

Afvoerlucht / circulatielucht

De afzuigkap kan worden gebruikt met afvoerlucht en met circulatielucht. 1. Selecteer de instelzone ”Afvoerlucht/circulatielucht”. 2. Stel de gebruikswijze in met de draaiknop. Basisinstellingen verder met i-toets Omsch luchtafv-recirc Luchtafvoer

Basisinstellingen verder met i-toets Omsch luchtafv-recirc Recirculatie

3. Met det-toets gaat u naar de volgende instelzone.

Het merklogo kan in- of uitgeschakeld worden. 1. Selecteer de instelzone “Weergave merklogo”. 2. Stel de weergave in met de draaiknop.

Bevestiging van de basisinstellingen 72

Houd det-toets ca. 3 seconden ingedrukt. De wijzigingen in de basisinstellingen worden opgeslagen.

Bediening Ventilator inschakelen en ventilatorstanden instellen

Wij raden u aan de ventilator in te schakelen zodra u begint met koken en hem pas enkele minuten na het koken weer uit te schakelen. Zo wordt de keukendamp het effectiefst verwijderd. Druk op de toets w. Het apparaat schakelt automatisch op ventilatorstand 2. 13:03

Selecteer de gewenste ventilatorstand door op de desbetreffende functietoets (1-3) te drukken.

Ventilator uitschakelen

Intensief-stand (ventilatorstand 4)

Op de intensief-stand werkt de ventilator op zijn hoogste vermogen. Deze stand kan worden gebruikt wanneer er kortstondig een sterke damp- en geurvorming plaatsvindt. Druk op functietoets 4. Als u de intensief-stand niet handmatig uitschakelt, schakelt de ventilator na 10 minuten automatisch op ventilatorstand 2.

Druk op de toets +. 12:45

De ventilator blijft gedurende de ingestelde tijd lopen op de geselecteerde ventilatorstand. Daarna schakelt de ventilator automatisch uit.

Bediening Verlichting

De verlichting kan onafhankelijk van de ventilator in- en uitgeschakeld worden. 12:45

1. Druk op de toets 0 . De zone ”Licht” wordt automatisch geselecteerd. 2. Stel de gewenste lichtsterkte in met de draaiknop. Op de display wordt de geselecteerde lichtsterkte weergegeven.

Defecte LED-lampen mogen alleen worden vervangen door de fabrikant, zijn klantenservice of overeenkomstig gekwalificeerde personen.

De timer werkt onafhankelijk van de afzuigkap. 1. Druk op de toets W. De vooraf ingestelde tijdsduur van de timer wordt weergegeven. 12:45

2. Met de draaiknop kunt u de tijdsduur van de timer wijzigen. 3. De tijd loopt automatisch af. Op de display wordt de aflopende tijd weergegeven. Na afloop van de tijd klinkt er een signaal. Met de toets W kunt u het signaal voortijdig beëindigen.

Met de intervalventilatie kan de keuken elk uur gedurende de vooraf ingestelde tijd worden geventileerd. 1. Selecteer een ventilatorstand (uitgezonderd ventilatorstand 4). 13:03

Interval: Nachlauf: 5 min

2. Druk op de toets u. De zone ”Interval” wordt automatisch geselecteerd. 74

Bediening De intervalventilatie start automatisch. Na afloop van de ingestelde tijd wordt de display op de slaapstand geschakeld.

Verzadigingsindicaties vetfilters

De verzadiging van de vetfilters kan worden opgevraagd met de informatietoets. Daartoe moet de afzuigkap ingeschakeld zijn. Druk op det-toets. Informatie Verzadiging vetfilter: 60% Informatie Verzadiging vetfilter: 60%

Koolfilterverzadiging: 50%

De verzadigingsindicatie van de vetfilters kan al op nul worden gezet voordat deze 100% heeft bereikt. 1. Druk nogmaals op de t-toets. De instelzone heeft een lichte achtergrond. 2. Zet de verzadigingsindicatie op 0% met de draaiknop. N.B.

Wanneer na uitschakeling van de afzuigkap de t-toets brandt en er een signaal klinkt, is de vetfilterverzadiging gestegen tot 100%. 1. Reinig de vetfilters of vervang het koolfilter. Informatie, verder met i-toets Vetfilter gereinigd? Fettfilter gereinigt? nein ja

Koolfilter vervangen? nee

2. Zet de indicatie op "Ja". 3. Bevestig de invoer door op de t-toets te drukken.

Reiniging en onderhoud

ONDERHOUD VAN HET APPARAAT Metalen vetfilter

Geschikte reinigings- en onderhoudsmiddelen voor uw apparaat zijn verkrijgbaar via de Hotline of de Online-shop (zie de omslag).

De aangebrachte metalen vetfilters nemen de vette bestanddelen van de keukendamp op.

Oppervlakken van het apparaat

BRANDGEVAAR OPMERKING: Lees de garantievoorwaarden in het bijgevoegde serviceboekje. De oppervlakken en de bedieningselementen van het apparaat zijn krasgevoelig. Neem daarom de volgende reinigingsaanwijzingen in acht: – Reinig de afzuigkap niet met droge doeken, schuursponsjes, schuurmiddelen, zand-, zuur- en chloorhoudende reinigingsmiddelen of andere agressieve reinigingsmiddelen. – Reinig de oppervlakken en de bedieningselementen van het apparaat met een zachte vochtige doek en afwasmiddel of een zacht glasreinigingsmiddel. – Vastgekoekt vuil niet afkrabben, maar inweken met een vochtige doek. – Voorzichtig reinigen in de buurt van de bedieningselementen, om te voorkomen dat er vocht in de elektronica komt.

OPMERKING: Roestvrijstalen oppervlakken altijd in de slijprichting reinigen! Geen staalreiniger gebruiken op de bedieningstoetsen!

De filtermatten bestaan uit onbrandbaar metaal.

Bij toenemende verzadiging met vethoudende resten wordt de ontvlambaarheid groter. Bovendien kan dit een nadelige invloed hebben op de werking van de afzuigkap.

Door de metalen vetfilters op tijd te reinigen, voorkomt u brandgevaar. Bij reiniging van de metalen vetfilters de toegankelijke delen van de behuizing ontdoen van neergeslagen vetresten.

Reinigen van de metalen vetfilters ... Bij normaal gebruik (dagelijks 1 à 2 uur) moeten de metalen vetfilters 1x per maand worden gereinigd.

... in de afwasautomaat De metalen vetfilters kunnen in de afwasautomaat worden gereinigd. Hierbij kunnen lichte verkleuringen optreden, die echter geen invloed op de werking van de vetfilters hebben. De filters moeten los in de afwasautomaat liggen. Ze mogen niet worden vastgeklemd.

OPMERKING: Sterk verzadigde metalen vetfilters niet samen met serviesgoed reinigen.

... met de hand Bij reiniging met de hand de vetfilters inweken in een heet afwassopje, afborstelen, goed afspoelen en laten afdruipen. Geen agressieve, zuur- of looghoudende reinigingsmiddelen gebruiken. Bij bijzonder hardnekkig vuil adviseren wij u een speciale vetoplosspray te gebruiken. Deze kunt u bestellen via de Online-shop.

Demontage en montage van de vetfilters Lees beslist de aanwijzingen en waarschuwingen in het hoofdstuk "Veiligheidsvoorschriften" voordat u de vetfilters demonteert of monteert.

Metalen vetfilters demonteren en monteren 1. Open de vergrendeling en klap de vetfilters omlaag. Houd daarbij uw andere hand onder de vetfilters.

Actieve-koolfilters binden de reukstoffen bij gebruik met circulatielucht.

Actieve-koolfilters monteren en demonteren 1. Demonteer de vetfilters (zie 'Metalen vetfilters demonteren en monteren').

2. Breng het actieve-koolfilter aan. 3. Schuif de lip in de bevestiging. 4. Breng de vetfilters weer aan (zie 'Metalen vetfilters demonteren en monteren').

Actieve-koolfilter vervangen Bij normaal gebruik (dagelijks 1 à 2 uur) moeten de actieve-koolfilters ongeveer 2x per jaar worden vervangen. Actieve-koolfilters zijn verkrijgbaar bij de speciaalzaak, de klantenservice en in de Online-shop (zie 'Extra toebehoren'). Gebruik alleen originele filters. Actieve-koolfilters bevatten geen schadelijke stoffen. Ze kunnen worden meegegeven met het huisvuil.

(bij apparaten met randafzuiging) 2. Reinig de vetfilters. 3. Breng de gereinigde vetfilters weer aan.

Montageaanwijzingen Lees voor de montage beslist de aanwijzingen en waarschuwingen in het hoofdstuk "Veiligheidsvoorschriften"!

Gebruik met afvoerlucht De afvoerlucht wordt via een luchtkoker

naar boven geleid, of rechtstreeks door de muur naar buiten. OPMERKING: De afvoerlucht mag niet worden afgevoerd via een in gebruik zijnde rook- of afvoergasschoorsteen, noch via een schacht die dient voor de ontluchting van ruimtes met stookplaatsen. Bij afvoer van afvoerlucht via een niet in gebruik zijnde rook- of afvoergasschoorsteen, dient u een vakbekwame schoorsteenveger te raadplegen. Bij de afvoer van afvoerlucht moeten de wettelijke voorschriften worden nageleefd (bijv. bouwverordeningen). Indien de afvoerlucht door de buitenmuur

moet worden geleid, raden wij u aan een telescoop-muurkast te gebruiken.

De afzuigkap werkt optimaal indien: – de afvoerluchtbuis zo kort en zo recht mogelijk is en – een zo groot mogelijke diameter heeft.

Buisverbinding De diameter van de luchtafvoerbuizen mag niet kleiner zijn dan 150 mm. Ronde buizen:

Wij adviseren een inwendige diameter van 150 mm; de diameter dient echter minstens 120 mm te zijn. Platte luchtafvoerkanalen moeten

dezelfde inwendige diameter hebben als ronde buizen. Ze mogen geen scherpe bochten hebben.. Ø 150 mm ca. 177 cm2 Ø 120 mm ca. 113 cm2 Bij afwijkende buisdiameters:

Afdichtstrips gebruiken.

Aansluiting luchtafvoerbuis Ø 150 mm (aanbevolen diameter) Luchtafvoerbuis rechtstreeks op het luchtafvoeraansluitstuk bevestigen en goed afdichten. Bij gebruik van een aluminiumbuis moet het aansluitgedeelte eerst worden gladgemaakt.

Als buisbochten onvermijdelijk zijn, dienen deze een zo groot mogelijke straal te hebben.

OPMERKING: Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten of buisdiameters kleiner dan 150 mm vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden. Voor de aanleg van de luchtafvoerbuizen

mogen uitsluitend buizen of slangen van onbrandbaar materiaal worden gebruikt. De fabrikant van de afzuigkap is niet

aansprakelijk voor reclamaties die terug te leiden zijn op de planning en uitvoering van de buisleiding.

Aansluiting luchtafvoerbuis Ø 120 mm Verloopstuk rechtstreeks op het luchtafvoeraansluitstuk bevestigen. Luchtafvoerbuis bevestigen aan het verloopstuk. Beide verbindingspunten goed afdichten.

Montageaanwijzingen ELEKTRISCHE AANSLUITING Lees voor de elektrische aansluiting beslist de aanwijzingen en waarschuwingen in het hoofdstuk "Veiligheidsvoorschriften"! De afzuigkap mag alleen worden aangesloten door een gekwalificeerde elektromonteur die op de hoogte is van de voorschriften van het verantwoordelijke nutsbedrijf.

VERWONDINGSGEVAAR Als het aansluitsnoer van de afzuigkap beschadigd raakt, moet het worden vervangen door de fabrikant, diens klantenservice of een andere gekwalificeerde persoon, om gevaren te voorkomen.

Indien een vaste aansluiting noodzakelijk is De installatie moet zijn voorzien van een stroomonderbreker. Als stroomonderbrekers gelden schakelaars met een contactopening van tenminste 3 mm en uitschakeling van alle polen. Hiertoe behoren veiligheidsschakelaars, zekeringen en veiligheidszekeringen.

Elektrische gegevens De elektrische gegevens vindt u op het typeplaatje in het apparaat. Dit is zichtbaar nadat u de vetfilters hebt verwijderd. Lengte van de aansluitleiding: ca. 1,30 m. Deze afzuigkap voldoet aan de EG-ontstoringsbepalingen.

De afzuigkap mag alleen worden aangesloten op een volgens de voorschriften geïnstalleerd geaard stopcontact. Het geaarde stopcontact zo mogelijk vlak achter het schoorsteenafschermstuk aanbrengen. – Het geaarde stopcontact moet worden aangesloten op een eigen stroomkring. – Als het stopcontact na montage van de afzuigkap niet bereikbaar is, moet er een stroomonderbreker worden aangebracht zoals bij een vaste aansluiting.

Montage De afzuigkap is bedoeld voor montage op het keukenplafond of op een stevig verlaagd plafond. Houd bij de montage rekening met eventueel te monteren speciaal toebehoren. Neem de minimumafstand tussen de kookplaat en de afzuigkap in acht (zie ”Veiligheidsvoorschriften”)! Voorkom beschadiging van de gevoelige oppervlakken!

Voorbereiden van het plafond

VERWONDINGSGEVAAR, GEVAAR VAN MATERIËLE SCHADE Voordat u gaat boren, dient u te controleren of er op de montageplaats elektrische of andere installatieleidingen zijn aangelegd in de muur.

Montage van het bovenste draagstel 1. Voor de montage de totale hoogte van het draagstel bepalen en de schroefgaten aftekenen. De hoogte van het draagstel is instelbaar in stappen van 20 mm. De totale hoogte wordt berekend op basis van de plafondhoogte, de hoogte van het aanrechtblad en de afstand tussen de kookplaat en de afzuigkap. 2. Het middelpunt van de afzuigkap aftekenen op het plafond. 3. Met behulp van de bijgevoegde sjabloon de posities voor de schroeven aftekenen op het plafond.

Het plafond moet vlak en horizontaal zijn. De bijgevoegde schroeven en pluggen zijn geschikt voor beton en natuursteen. Gebruik bij andere plafondconstructies bevestigingsmiddelen die daarvoor geschikt zijn. Controleer of het plafond voldoende draagvermogen heeft. Zorg ervoor dat de diepte van de boorgaten overeenkomt met de lengte van de schroeven. De pluggen moeten stevig vastzitten.

Max. gewicht in kg: 50 Constructiewijzigingen in het kader van technische ontwikkelingen voorbehouden. 4. 4 gaten van Ø 8 mm boren en de pluggen geheel in het plafond drukken. 5. Het bovenste deel van het draagstel met 4 schroeven aan het plafond bevestigen. 6. Let op de juiste positie van het draagstel. De middelste beugel bepaalt de voorkeurzijde. Deze moet in de richting van de bedieningselementen van de kookplaat wijzen. 80

Montage Montage van het onderste draagstel

Montage van de afzuigkap

Het bovenste en onderste deel van het

1. De afzuigkap vanaf de onderzijde in het draagframe schuiven. Zorg ervoor dat het aansluitsnoer niet klem komt te zitten! 2. De afzuigkap met 2 borgschroeven vastmaken aan het draagstel.

draagstel op de vastgestelde totale hoogte bevestigen met 10 schroeven (de afbeelding toont de gaten die u hiervoor het best kunt gebruiken). Let op de juiste positie van het onderste draagstel. De open zijde moet in de richting van het bedieningselement van de kookplaat wijzen.

circulatielucht 700-1000

3. Bevestingsbeugel aanbrengen en vastschroeven. OPMERKING: Het draagstel kan achteraf worden bijgesteld door de bevestigingsschroeven in het plafond los te draaien.

4. Buisverbinding tot stand brengen. 5. Elektrische aansluiting tot stand brengen.

4. Bovenste schoorsteenafschermstuk omhoog schuiven en bevestigen met 2 schroeven.

De binnenzijden van de schoorsteenafschermstukken kunnen scherpe randen hebben. Wij raden u aan bij de montage werkhandschoenen te dragen. 1. De schoorsteenafschermstukken losmaken. Daartoe het plakband verwijderen. 2. De beschermfolie van beide schoorsteenafschermstukken trekken. 3. De twee delen van het bovenste schoorsteenafschermstuk op de afzuigkap plaatsen en in elkaar schuiven.

OPMERKING: Bescherm de afzuigkap tegen beschadiging. Voorkom krassen op de gevoelige oppervlakken. 5. De twee onderste schoorsteenafschermstukken aanbrengen en in elkaar schuiven.
