BEDIENUNGSANLEITUNG LF959BL90/02 - INSTALLATION INSTRUCTIONS SIEMENS

ELECTRO Inhaltsverzeichnis Allgemeine Informationen

Hinweise zum Umweltschutz

Vor dem ersten Benutzen

Bestimmungsgemäße Verwendung

Technische Sicherheit

Spezielle Hinweise für Gaskochgeräte

Sachgemäßer Gebrauch

Bedienung 9-15 Reinigung und Pflege

Aus- und Einbau der Fettfilter

Aus- und Einbauen der Metall-Fettfilter

Ein- und Ausbauen des Aktivkohlefilters

Elektrischer Anschluss

Montage der Kaminverblendung

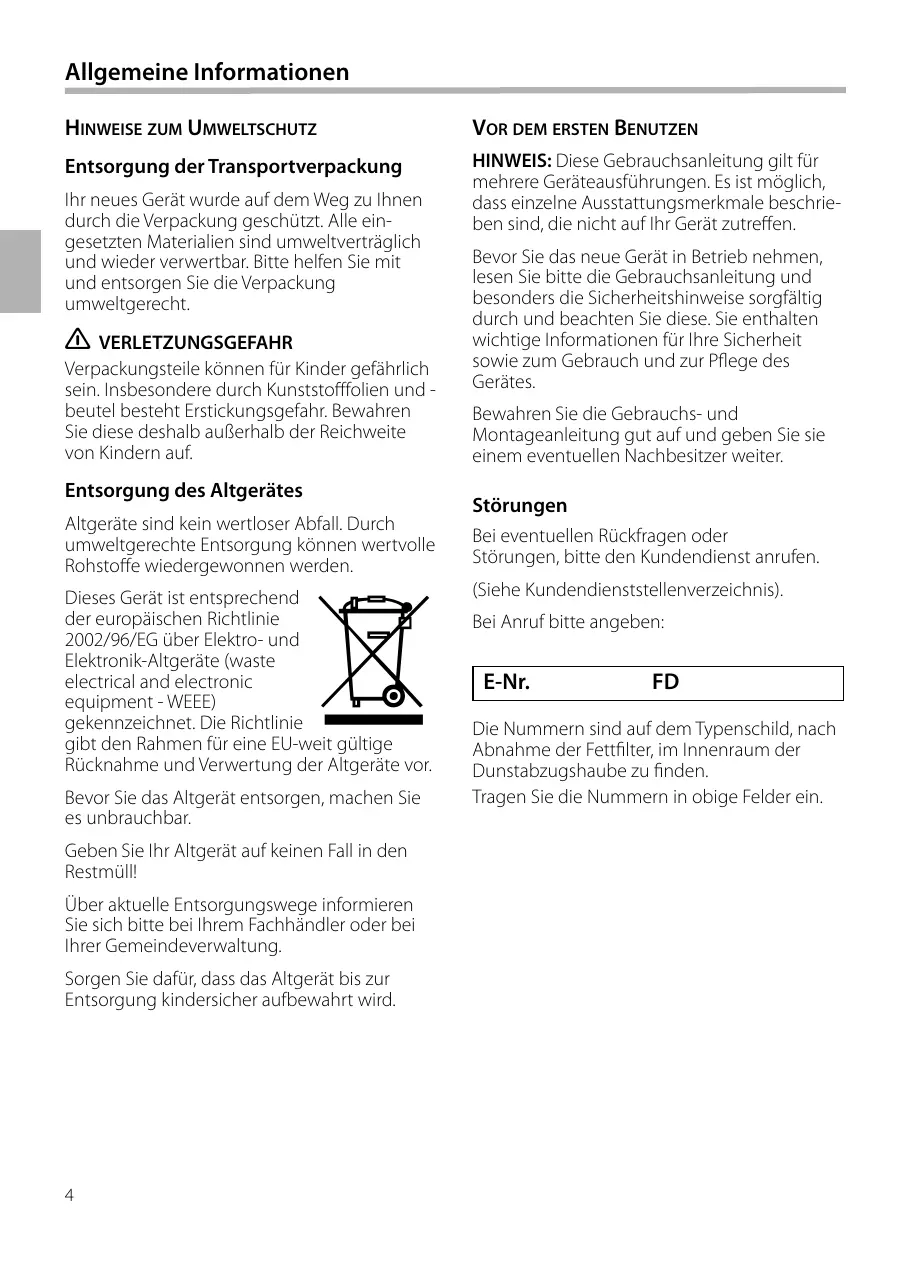

Allgemeine Informationen

HINWEISE ZUM UMWELTSCHUTZ VOR DEM ERSTEN BENUTZEN Entsorgung der Transportverpackung

HINWEIS: Diese Gebrauchsanleitung gilt für mehrere Geräteausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht.

VERLETZUNGSGEFAHR Verpackungsteile können für Kinder gefährlich sein. Insbesondere durch Kunststofffolien und beutel besteht Erstickungsgefahr. Bewahren Sie diese deshalb außerhalb der Reichweite von Kindern auf.

Entsorgung des Altgerätes Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar. Geben Sie Ihr Altgerät auf keinen Fall in den Restmüll! Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung. Sorgen Sie dafür, dass das Altgerät bis zur Entsorgung kindersicher aufbewahrt wird.

Bevor Sie das neue Gerät in Betrieb nehmen, lesen Sie bitte die Gebrauchsanleitung und besonders die Sicherheitshinweise sorgfältig durch und beachten Sie diese. Sie enthalten wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes. Bewahren Sie die Gebrauchs- und Montageanleitung gut auf und geben Sie sie einem eventuellen Nachbesitzer weiter.

Störungen Bei eventuellen Rückfragen oder Störungen, bitte den Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis). Bei Anruf bitte angeben:

FD Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenraum der Dunstabzugshaube zu finden. Tragen Sie die Nummern in obige Felder ein.

Sicherheitshinweise Bestimmungsgemäße Verwendung Diese Dunstabzugshaube entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann zu Schäden an Personen oder Sachen führen. Die Dunstabzugshaube darf ausschließlich im Haushalt benutzt werden. Der Hersteller haftet nicht für Schäden, die durch unsachgemäßen Gebrauch oder falsche Bedienung verursacht werden. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die auf Nichtbeachtung der Sicherheitshinweise zurückzuführen sind.

VERLETZUNGSGEFAHR Kinder nicht mit der Dunstabzugshaube spielen lassen! Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben, – wenn sie körperlich oder geistig dazu nicht in der Lage sind, – oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedienen.

Technische Sicherheit

Durch unsachgemäße Montage, Wartung oder Reparatur können erhebliche Gefahren für den Benutzer entstehen, für die der Hersteller nicht haftet. Veränderungen des elektrischen oder mechanischen Aufbaus sind gefährlich und dürfen nicht vorgenommen werden! Sie können auch zu Fehlfunktionen an der Dunstabzugshaube führen.

Gleichzeitiger Betrieb der Dunstabzugshaube mit einer raumluftabhängigen Feuerstätte Raumluftabhängige Feuerstätten sind z.B gas-, öl-, holz-, oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter, Kochmulden oder Backöfen, die Verbrennungsluft aus dem Aufstellraum beziehen und deren Abgase durch einen Kamin ins Freie abgeführt werden.

VERGIFTUNGSGEFAHR Bei gleichzeitigem Betrieb der Dunstabzugshaube mit einer raumluftabhängigen Feuerstätte besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Die Dunstabzugshaube hat das Werk in einwandfreiem Zustand verlassen. Kontrollieren Sie das Gerät dennoch vor der Montage auf sichtbare Schäden. Ist es beschädigt, dürfen Sie es nicht einbauen oder installieren! Wird die Anschlussleitung der Dunstabzugshaube beschädigt, muss sie durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. Montage (einschließlich elektrischer Anschluss), Wartung oder Reparatur der Dunstabzugshaube dürfen nur von einer Fachkraft durchgeführt werden. In jedem Fall muss die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos gemacht werden!

Sicherheitshinweise Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4Pa (0,04mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z.B. in Türen, Fenstern, in Verbindung mit einem Zuluft-/ Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann.

Spezielle Hinweise für Gaskochgeräte Bei der Montage über Gaskochstellen sind die national einschlägigen gesetzlichen Bestimmungen (z.B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten. Es müssen die jeweils gültigen Einbauvorschriften und -hinweise der GasGerätehersteller beachtet werden. Bei der Montage ist zu beachten, dass sich nur eine Seite der Dunstbzugshaube direkt neben einem Hochschrank oder einer Wand befinden darf. Es besteht sonst die Gefahr eines Hitzestaus. Der Abstand zur Wand oder zum Hochschrank muss mindestens 50mm betragen.

Es muss daher immer für ausreichend Zuluft

gesorgt werden. Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

HINWEIS: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Ziehen Sie zur Beurteilung den Rat des zuständigen Schornsteinfegermeisters hinzu. Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

VERBRENNUNGSGEFAHR Betreiben Sie nicht mehr als zwei Gaskochstellen gleichzeitig über einen Zeitraum von max. 15 Minuten bei höchster Wärmebelastung. Durch die Hitzeeinwirkung besteht Verbrennungsgefahr beim Berühren der Gehäuseoberflächen!

Beachten Sie, dass ein Großbrenner mit mehr als 5 kW (Wok) der Leistung von zwei Gasbrennern entspricht. Die Dunstabzugshaube kann durch die starke Hitzeeinwirkung beschädigt werden. Betreiben Sie eine Gaskochstelle nie ohne aufgesetztes Kochgeschirr. Regeln Sie die Flamme so, dass sie nicht über das Kochgeschirr hinausragt.

Sicherheitshinweise Sachgemäßer Gebrauch

Reinigen Sie die Dunstabzugshaube

Beachten sie die Herstellerangaben für das Kochgerät, ob der Betrieb einer Dunstabzugshaube darüber möglich ist.

sorgfältig vor der ersten Inbetriebnahme. Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen. Lampen (insbesondere Halogenlampen) werden bei Betrieb sehr heiß. Auch einige Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr! Vor jedem Lampenwechsel muss die Dunstabzugshaube stromlos gemacht werden und die Lampen müssen abgekühlt sein! Betreiben Sie die Dunstabzugshaube nur mit eingesetzten Lampen. Schalten Sie die Dunstabzugshaube immer ein, wenn eine Kochstelle benutzt wird. Bei nicht eingeschalteter Dunstabzugshaube kann sich Kondenswasser bilden. Dadurch können Korrosionsschäden am Gerät auftreten. Stellen Sie keine

Gegenstände auf der Dunstabzugshaube ab.

BRANDGEFAHR Nicht unter der Dunstabzugshaube flambieren oder mit offener Flamme arbeiten. Die eingeschaltete Dunstabzugshaube zieht Flammen in den Filter. Durch Ablagerungen am Fettfilter besteht Brandgefahr! Beaufsichtigen Sie Töpfe, Pfannen und Frittiergeräte, wenn Sie Speisen mit Ölen und Fetten, z.B. Pommes Frites, zubereiten. Überhitzte Öle oder Fette können sich leicht entzünden!

Sofern vom Hersteller des Kochgerätes keine größeren Sicherheitsabstände vorgegeben sind, gilt ein Mindestabstand – zwischen Elektrokochstellen und Unterkante der Dunstabzugshaube von 550 mm – zwischen Gaskochstellen (Oberkante Topfträger) und Unterkante der Dunstabzugshaube von 650 mm (siehe Abbildungen auf Seite 2) Werden unterschiedliche Kochgeräte betrieben, gilt der größte angegebene Abstand. Die Breite der Dunstabzugshaube muss der Breite der Kochstelle entsprechen. Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgefahr (z.B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene, nicht abnehmbare Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für GasHerde und Gas-Mulden. Um Schäden an der Kochstelle zu vermeiden, muss diese bei der Montage der Dunstabzugshaube abgedeckt werden.

Durch regelmäßige Reinigung der Fettflter und den rechtzeitigen Wechsel des Aktivkohlefilters beugen Sie einer Brandgefahr vor. Betreiben Sie die Dunstabzugshaube nie ohne Fettfilter. 7

Betriebsarten Die Dunstabzugshaube ist im Abluft- und Umluftbetrieb verwendbar.

Die angesaugte Luft wird durch die Fettfilter gereinigt und durch ein Rohrsystem ins Freie geleitet.

Die angesaugte Luft wird durch die Fettfilter und einem Aktivkohlefilter gereinigt und wieder in die Küche zurückgeführt. Um die Geruchsstoffe im Umluftbetrieb zu binden, muss ein Aktivkohlefilter eingebaut werden (siehe “Aus- und Einbau der Fettfiter”). Das komplette Montage-Set sowie die Ersatzfilter sind im Fachhandel, beim Kundendienst oder im Online-Shop erhältlich. Die ZubehörNummer finden Sie am Ende der Gebrauchsanleitung.

Funktionsübersicht Hier sehen Sie eine Übersicht über das Bedienfeld Ihrer Dunstabzugshaube. Sie bekommen an dieser Stelle eine kurze Erklärung zu den einzelnen Bedienelementen.

Funktionstasten Symbol

Dunstabzugshaube ein- und ausschalten Lüfterstufe 1 einschalten Lüfterstufe 2 einschalten Lüfterstufe 3 einschalten Lüfterstufe 4 (Intensivstufe) einschalten Lüfternachlauf, Nachlaufzeit einstellen Licht an / aus Kurzzeitwecker einstellen Intervall-Lüftung anschalten kurz drücken = Informationen abfragen lang drücken = Menü Grundeinstellungen öffnen oder schließen

Mit dem Drehwähler können Sie alle Vorschlags- und Einstellwerte verändern. Der Drehwähler ist versenkbar. Zum Ein- und Ausrasten drücken Sie auf den Drehwähler.

Display Das Display ist in verschiedene Bereiche aufgeteilt: Statuszeile

Drehrichtungsanzeige Lüfter: Stufe 2

In der Statuszeile werden die Uhrzeit, der ausgewählte Lüfterbetrieb und die Hinweistexte angezeigt. In den Einstellbereichen erscheinen vorgeschlagene Werte, die Sie verändern können. Der aktive Einstellbereich ist hell hinterlegt. Durch Drücken der jeweiligen Funktionstaste, können Sie von einem Einstellbereich in den nächsten wechseln.

Drehrichtungsanzeige

b = Drehwähler nach rechts drehen c = Drehwähler nach links drehen Werden beide Richtungspfeile dangezeigt, können Sie den

Drehwähler in beide Richtungen drehen.

HINWEIS Beachten Sie vor der Inbetriebnahme unbedingt die Hinweise und Warnungen im Kapitel “Sicherheitshinweise”. Stellen Sie bei Bedarf die Sprache für die Textanzeige ein. Voreingestellt ist Deutsch. Damit Sie Änderungen in den Grundeinstellungen vornehmen können, muss die Dunstabzugshaube ausgeschaltet sein. Jede vorgenomme Änderung kann durch das längere Drücken der t-Taste gespeichert bzw. durch das Drücken der w-Taste abgebrochen werden.

Grundeinstellungen Sprache ändern

1. Die t-Taste ca. 3 Sekunden lang gedrückt halten. Das Menü “Grundeinstellungen” öffnet sich. Der Einstellbereich “Sprache” ist hell hinterlegt. Grundeinstellungen weiter mit i-Taste Sprache: deutsch

Uhrzeit einstellen: 0:00

2. Mit dem Drehwähler die Sprache einstellen. 3. Mit dert-Taste in den nächsten Einstellbereich wechseln.

Der Einstellbereich “Uhrzeit einstellen” ist hell hinterlegt. 1. Mit dem Drehwähler die Uhrzeit einstellen. 2. Mit dert-Taste in den nächsten Einstellbereich wechseln.

Der Einstellbereich “Signalton Dauer” ist hell hinterlegt. 1. Mit dem Drehwähler die Signaltondauer (kurz, mittel oder lang) einstellen. 2. Mit dert-Taste in den nächsten Einstellbereich wechseln.

Der Einstellbereich “Tastenton” ist hell hinterlegt. 1. Mit dem Drehwähler den Tastenton an- oder ausstellen. 2. Mit dert-Taste in den nächsten Einstellbereich wechseln.

Der Einstellbereich “Display-Helligkeit ist hell hinterlegt. 1. Mit dem Drehwähler die Helligkeit (Nacht, mittel, Tag) einstellen. 2. Mit dert-Taste in den nächsten Einstellbereich wechseln.

Der Einstellbereich “Kontrast” ist hell hinterlegt. 1. Mit dem Drehwähler die Kontraststärke einstellen. 2. Mit dert-Taste in den nächsten Einstellbereich wechseln.

Der Einstellbereich “Uhranzeige” ist hell hinterlegt. 1. Mit dem Drehwähler die Uhranzeige an-, ausschalten, oder die Form der Darstellung wählen.

HINWEIS Beachten Sie, dass bei ausgeschalteter Uhranzeige, weder eine Anzeige im Ruhezustand der Dunstabzugshaube noch im Betriebsmodus erscheint. 2. Mit dert-Taste in den nächsten Einstellbereich wechseln. 11

Grundeinstellungen Kurzzeitwecker

Der Einstellbereich “Kurzzeitwecker” ist hell hinterlegt. 1. Mit dem Drehwähler die Vorzugszeit einstellen. 2. Mit dert-Taste in den nächsten Einstellbereich wechseln.

Der Einstellbereich “Nachlaufzeit wählen” ist hell hinterlegt. 1. Mit dem Drehwähler die Vorzugszeit einstellen. 2. Mit dert-Taste in den nächsten Einstellbereich wechseln.

Intervallzeit wählen

Der Einstellbereich “Intervallzeit wählen” ist hell hinterlegt. 1. Mit dem Drehwähler die Intervalldauer einstellen. 2. Mit dert-Taste in den nächsten Einstellbereich wechseln.

Die Dunstabzugshaube ist im Abluft- und Umluftbetrieb verwendbar. 1. Den Einstellbereich “Abluft/Umluft” anwählen. 2. Mit dem Drehwähler die Betriebsart einstellen. Grundeinstellungen weiter mit i-Taste Abluft/Umluft: Abluft

Grundeinstellungen weiter mit i-Taste Abluft/Umluft: Umluft

3. Mit dert-Taste in den nächsten Einstellbereich wechseln.

Das Markenlogo kann ein- oder ausgeschaltet werden. 1. Den Einstellbereich “Anzeige Markenlogo” anwählen. 2. Mit dem Drehwähler die Anzeige einstellen.

Bestätigung der Grundeinstellungen

Drücken Sie diet-Taste für ca. 3 Sekunden. Die Änderungen der Grundeinstellungen werden übernommen.

Bedienung Einschalten des Lüfters und Einstellen der Lüfterstufen

Es ist empfehlenswert, den Lüfter bei Kochbeginn einzuschalten und erst einige Minuten nach Kochende wieder auszuschalten. Der Küchendunst wird so am wirkungsvollsten beseitigt. Drücken Sie die w-Taste. Das Gerät schaltet automatisch in Lüfterstufe 2. 13:03

Wählen Sie die gewünschte Lüfterstufe durch Drücken der entsprechenden Funktionstaste (1-3).

Ausschalten des Lüfters

Drücken Sie die w-Taste.

Intensivstufe (Lüfterstufe 4)

Durch die Intensivstufe wird die höchste Leistung erreicht. Sie kann bei vorübergehend starker Dunst- und Geruchsentwicklung eingesetzt werden. Drücken Sie die Funktionstaste 4. Wird die Intensivstufe nicht von Hand ausgeschaltet, schaltet der Lüfter nach 10 Minuten selbsttätig auf Lüfterstufe 2 zurück.

Drücken Sie die Taste +. 12:45

Der Lüfter läuft in der gewählten Lüfterstufe für die eingestellte Zeit. Danach schaltet der Lüfter selbsttätig ab.

Bedienung Beleuchtung

Die Beleuchtung kann unabhängig vom Lüfter ein- oder ausgeschaltet werden. 12:45

1. Die 0 -Taste drücken. Der Bereich “Licht” wird automatisch ausgewählt. 2. Mit dem Drehwähler die gewünschte Lichtstärke einstellen. Auf dem Display wird die gewählte Lichtstärke angezeigt.

Defekte LED-Lampen dürfen nur vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ausgetauscht werden.

Kurzzeitwecker einstellen

Der Kurzzeitwecker läuft unabhängig von der Dunstabzugshaube. 1. Die W -Taste drücken. Die voreingestellte Laufzeit des Kurzzeitweckers wird angezeigt. 12:45

2. Mit dem Drehwähler kann die Laufzeit für den Kurzzeitwecker verändert werden. 3. Die Zeit läuft automatisch ab. Auf dem Display wird die ablaufende Zeit angezeigt. Nach Ablauf der Zeit ertönt ein Signal. Mit der W -Taste können Sie das Signal vorzeitig beenden.

Mit der Intervall-Lüftung kann die Küche stündlich für die voreingestellte Zeit entlüftet werden. 1. Wählen Sie eine Lüfterstufe (außer Lüfterstufe 4). 13:03

Intervall: Nachlauf: 5 min

2. Die u -Taste drücken. Der Bereich “Intervall” wird automatisch ausgewählt. 14

Bedienung Die Intervall-Lüftung startet automatisch. Das Display wechselt nach Ablauf der eingestellten Zeit in den Ruhezustand.

Sättigungsanzeigen Fettfilter

Die Sättigung der Fettfilter lässt sich über die Informationstaste abfragen. Dazu muss die Dunstabzugshaube eingeschaltet sein. Drücken Sie diet-Taste. Informationen Fettfiltersättigung: 60% Informationen Fettfiltersättigung: 60%

HINWEIS Kohlefiltersättigung: 50%

Die Sättigungsanzeige der Fettfilter lässt sich bereits vor dem Erreichen der 100 % zurücksetzen. 1. Drücken Sie erneut die t-Taste. Der Einstellbereich ist hell hinterlegt. 2. Mit dem Drehwähler die Sättigungsanzeige auf 0 % setzen. Wenn die t-Taste nach dem Ausschalten der Dunstabzugshaube leuchtet und ein Signal ertönt, ist die Fettfiltersättigung zu 100 % erreicht. 1. Reinigen Sie die Fettfilter oder ersetzen Sie den Aktivkohlefilter. Informationen, weiter mit i-Taste Fettfilter gereinigt? Fettfiltersättigung: 75% ja

Kohlefilter gewechselt? nein

2. Stellen Sie die Anzeige auf „ja”. 3. Bestätigen Sie die Eingabe durch Drücken der t-Taste.

Reinigung und Pflege

VERLETZUNGSGEFAHR BRANDGEFAHR Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Bei zunehmender Sättigung der Filter mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit. Außerdem kann die Funktion der Dunstabzugshaube beeinträchtigt werden.

Durch rechtzeitiges Reinigen der MetallFettfilter wird der Brandgefahr vorgebeugt.

HINWEIS: Beachten Sie die Garantiebestimmungen im beiliegenden Serviceheft. Die Geräteoberflächen und Bedienelemente sind kratzempfindlich. Beachten Sie daher die folgenden Reinigungshinweise: – Vermeiden Sie die Reinigung der Dunstabzugshaube mit trockenen Tüchern, kratzenden Schwämmen, Scheuermitteln sowie sand-, soda-, säure-, chloridhaltigen oder sonstigen aggressiven Reinigungsmitteln. – Reinigen Sie die Geräteoberflächen und Bedienelemente nur mit einem weichen, feuchten Tuch, Spülmittel oder einem milden Fensterreiniger. – Kratzen Sie angetrocknete Verschmutzungen nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf. – Reinigen Sie im Bereich der Bedienelemente vorsichtig, um ein Eindringen von Nässe in die Elektronik zu vermeiden.

HINWEIS: Reinigen Sie Edelstahloberflächen nur in Schliffrichtung! Verwenden Sie für die Bedientasten keinen Edelstahlreiniger!

Hinweis zur Gerätepflege Geeignete Reinigungs- und Pflegemittel für Ihr Gerät können Sie über die Hotline oder den Online-Shop (siehe Umschlagseite) beziehen.

Metall-Fettfilter Die eingesetzten Metall-Fettfilter nehmen die fettigen Bestandteile des Küchendunstes auf. Die Filtermatten bestehen aus unbrennbarem Metall.

Beim Reinigen der Fettfilter auch die zugänglichen Gehäuseteile mit einem feuchten Tuch von abgelagertem Fett reinigen.

Reinigen der Metall-Fettfilter ... Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettfilter 1x im Monat gereinigt werden.

... in der Spülmaschine Das Reinigen der Metall-Fettfilter kann in der Geschirrspülmaschine erfolgen. Dabei können leichte Verfärbungen auftreten, die aber keinen Einfluss auf die Funktion der Fettfilter haben. Die Filter müssen locker in der Geschirrspülmaschine liegen. Sie dürfen nicht eingeklemmt sein. Filter mit Randabsaugung müssen mit der Edelstahlseite nach oben in der Geschirrspülmaschine liegen.

HINWEIS: Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

... von Hand Beim Reinigen von Hand, die Fettfilter in heißer Spüllauge einweichen, abbürsten, gut ausspülen und abtropfen lassen. Verwenden Sie keine aggressiven, säureoder laugenhaltigen Reinigungsmittel. Bei besonders hartnäckigen Verschmutzungen empfehlen wir die Reinigung mit einem speziellen Fettlöser-Spray. Dieses kann über den Online-Shop bestellt werden.

Aus- und Einbau der Fettfilter

VERLETZUNGSGEFAHR Vor dem Ein- und Ausbau der Fettfilter ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Aus- und Einbauen der Metall-Fettfilter 1. Öffnen Sie die Verriegelung und klappen Sie die Fettfilter ab. Fassen Sie dabei mit der anderen Hand unter die Fettfilter.

Aktivkohlefilter Aktivkohlefilter binden die Geruchsstoffe bei Umluftbetrieb. Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Aktivkohlefilter ungefähr 2x im Jahr ausgetauscht werden. Der Aktivkohlefilter ist im Fachhandel, beim Kundendienst oder im Online-Shop erhältlich (siehe Sonderzubehör). Verwenden Sie nur Originalfilter. Aktivkohlefilter enthalten keine Schadstoffe. Sie können im Hausmüll entsorgt werden.

Ein- und Ausbauen des Aktivkohlefilters 1. Bauen Sie die Fettfilter aus (siehe Aus- und Einbauen der Metall-Fettfilter).

2. Setzen Sie den Aktivkohlefilter ein. 3. Rasten Sie die Lasche ein. 4. Setzen Sie die Fettfilter wieder ein (siehe Aus- und Einbauen der Metall-Fettfilter).

(bei Filtern mit Randabsaugung) 2. Reinigen Sie die Fettfilter. 3. Setzen Sie die gereinigten Fettfilter wieder ein.

Montagehinweise Beachten Sie vor der Montage unbedingt die Hinweise und Warnungen im Kapitel “Sicherheitshinweise”!

Abluftbetrieb Die Abluft wird über einen Lüftungsschacht

nach oben, oder direkt durch die Außenwand ins Freie geleitet. HINWEIS: Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, eingeleitet werden. Soll die Abluft in einen nicht in Betrieb befindlichen Rauch- oder Abgaskamin geführt werden, ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen. Bei der Ableitung von Abluft sind die

behördlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten. Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

Die Dunstabzugshaube erreicht ihre optimale Leistung durch:

Rohrverbindung Der Durchmesser der Abluftrohre sollte nicht kleiner als 150 mm sein. Rundrohre:

Wir empfehlen einen Innendurchmesser von 150 mm, jedoch mindestens 120 mm. Flachkanäle müssen einen gleichwertigen

Innenquerschnitt wie Rundrohre haben. Sie sollten keine scharfen Umlenkungen haben. Ø 150 mm ca. 177 cm2 Ø 120 mm ca. 113 cm2 Bei abweichenden Rohrdurchmessern:

Dichtstreifen einsetzen.

Anschluss Abluftrohr Ø 150 mm (empfohlene Größe) Abluftrohr direkt am Luftstutzen befestigen und geeignet abdichten. Bei Verwendung eines Aluminiumrohres, den Anschlussbereich vorher glätten.

– ein kurzes, geradliniges Abluftrohr und – einen möglichst großen Rohrdurchmesser. Sollten sich Rohrbögen nicht vermeiden lassen, achten Sie auf möglichst große Radien.

HINWEIS: Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder Rohrdurchmessern kleiner als 150 mm, führt zu einer Abweichung von der optimalen Luftleistung und zu einer Geräuscherhöhung. Zum Verlegen der Abluftleitung dürfen nur Rohre oder Schläuche aus nichtbrennbarem Material verwendet werden. Für Beanstandungen, die auf Planung und Ausführung der Rohrstrecke zurückzuführen sind, übernimmt der Hersteller der Dunstabzugshauben keine Gewährleistung.

Anschluss Abluftrohr Ø 120 mm Reduzierstutzen direkt am Luftstutzen befestigen. Abluftrohr am Reduzierstutzen befestigen. Beide Verbindungsstellen geeignet abdichten.

ELEKTRISCHER ANSCHLUSS Bei erforderlichem Festanschluss

Beachten Sie vor dem elektrischen Anschluss unbedingt die Hinweise und Warnungen im Kapitel “Sicherheitshinweise”!

Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehören LS-Schalter, Sicherungen und Schütze.

Die Dunstabzugshaube darf nur durch einen qualifizierten Elektroinstallateur, der die Vorschriften des zuständigen ElektrizitätsVersorgungsunternehmens kennt, angeschlossen werden.

VERLETZUNGSGEFAHR Wird die Anschlussleitung der Dunstabzugshaube beschädigt, muss sie durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Elektrische Daten Die erforderlichen Anschlussdaten sind nach Herausnahme der Fettfilter auf dem Typenschild im Innenraum des Gerätes zu finden. Länge der Anschlussleitung: ca. 1,30 m. Diese Dunstabzugshaube entspricht den EGFunkentstörbestimmungen.

Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst direkt hinter der Kaminverblendung anbringen. – Die Schutzkontaktsteckdose sollte über einen eigenen Stromkreis angeschlossen sein. – Ist die Schutzkontaktsteckdose nach der Montage der Dunstabzugshaube nicht mehr zugänglich, muss eine Trennvorrichtung wie beim Festanschluss vorhanden sein.

Montage Die Dunstabzugshaube ist für die Montage an der Küchendecke oder einer stabil abgehängten Decke vorgesehen. Achten Sie bei der Montage auch auf eventuell zu montierende Sonderzubehörteile. Achten Sie auf den Mindestabstand zwischen Kochstelle und Dunstabzugshaube (siehe “Sicherheitshinweise”)! Vermeiden Sie Beschädigungen der empfindlichen Oberflächen!

Vorbereiten der Decke

GEFAHR VON SACHSCHÄDEN Überprüfen Sie vor dem Bohren den vorgesehenen Montageort auf das Vorhandensein von unter Putz verlegten elektrischen oder anderen Installationsleitungen.

Montage des oberen Tragegestells 1. Die Gesamthöhe des Tragegestells vor der Montage festlegen und die Schraublöcher markieren. Das Tragegestell ist höhenverstellbar, in Abständen von 20mm. Die Gesamthöhe ergibt sich aus der Deckenhöhe, der Höhe der Arbeitsplatte und den entsprechenden Abständen zwischen Kochmulde und Dunstabzugshaube. 2. An der Decke den Mittelpunkt der Dunstabzugshaube anzeichnen. 3. Mit Hilfe der beiliegenden Schablone Positionen für die Schrauben an der Decke anzeichnen.

Die Decke muss eben und waagerecht sein. Die beiliegenden Schrauben und Dübel sind für Beton und Naturstein geeignet. Verwenden Sie für andere Deckenkonstruktionen die entsprechenden Befestigungsmittel. Achten Sie auf eine ausreichende Tragfähigkeit der Decke. Achten Sie darauf, dass die Tiefe der Bohrlöcher der Länge der Schrauben entspricht. Für festen Halt der Dübel ist zu sorgen.

Max. Gewicht der Dunstabzugshaube in kg: 50 Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten. 4. 4 Löcher Ø 8 mm bohren und Dübel deckenbündig eindrücken. 5. Den oberen Teil des Tragegestells mit 4 Schrauben an der Decke befestigen. 6. Achten Sie auf die richtige Position des Tragegestells. Der mittlere Bügel definiert die Vorzugsseite. Er muss in Richtung Bedienelement des Kochfeldes zeigen. 20

Montage Montage des unteren Tragegestells

Montage der Dunstabzugshaube

Ober- und Unterteil des Tragegestells in der

1. Die Dunstabzugshaube von unten in das Tragegestell einhängen. Achten Sie darauf, dass das Netzkabel nicht eingeklemmt wird! 2. Die Dunstabzugshaube mit 2 Sicherungsschrauben am Tragegestell befestigen.

festgelegten Gesamthöhe mit 10 Schrauben befestigen (bevorzugte Lochwahl, s.h. Bild). Achten Sie auf die richtige Position des unteren Tragegestells. Die offene Seite muss in Richtung Bedienelement des Kochfelds zeigen.

HINWEIS: Durch Lösen der Befestigungsschrauben an der Decke, kann das Tragegestell nachträglich ausgerichtet werden.

3. Sicherungsbügel einhängen und festschrauben.

4. Rohrverbindung herstellen. 5. Elektrische Verbindung herstellen.

Montage Montage der Kaminverblendungen

4. Oberes Kaminteil hochschieben und mit 2 Schrauben befestigen.

Die Innenseiten der Kaminverblendungen können scharfkantig sein. Wir empfehlen, bei der Montage Schutzhandschuhe zu tragen. 1. Die Kaminverblendungen trennen. Dazu das Klebeband abziehen. 2. Die Schutzfolie an beiden Kaminverblendungen abziehen. 3. Die beiden Teile des oberen Kamins auf der Dunstabzugshaube aufsetzen und zusammenstecken. HINWEIS: Schützen Sie die Dunstabzugshaube vor Beschädigungen. Vermeiden Sie Kratzer auf den empfindlichen Oberflächen.

5. Die beiden unteren Teile des Kamins einsetzen und zusammenstecken.

Run-on: Nachlauf: 10 min

Periodic: Nachlauf: 5 min

Poursuite: Nachlauf: 10 min

Intermitt: Nachlauf: 5 min

Technische veiligheid

Naloop: Nachlauf: 10 min

Interval: Nachlauf: 5 min

Postfunz.: Nachlauf: 10 min

Interval.: Nachlauf: 5 min

Ventilador Nachlauf: 10 min

Intervalo Nachlauf: 5 min

TimeDelay Nachlauf: 10 min

Intervalo: Nachlauf: 5 min

Siemens-Info Line (Mo.-Fr.: 8.00-18.00 Uhr erreichbar) Für Produktinformationen sowie Anwendungs- und Bedienungsfragen: Tel.: 01805 213413 oder unter siemens-infoline@bshg.com 0,14 €/Min. aus dem Festnetz der T-Com, Mobil gegebenenfalls abweichend. Nur für Deutschland gültig! Online-Shop: www.siemens-eshop.com
