DIANDRA 90 S-LINE - Riscaldamento supplementare ZIBRO - Manuale utente e istruzioni gratuiti

Marca	ZIBRO
Modello	DIANDRA 90 S-LINE
Tipo di prodotto	Stufa a pellet di legno
Capacità (kW)	2,60 - 9,00
Consumo elettrico (W)	300 / 100
Tensione di collegamento (V/Hz)	230 / ~50
Rendimento termico (%)	92,6 (nominale) / 95,9 (ridotto)
Livello di CO al 13% O2 (%)	0,011 (nominale) / 0,002 (ridotto)
Contenuto medio di polveri al 13% O2 (mg/Nm³)	5,1
Superficie di riscaldamento max (m³)	240
Diametro del tubo di scarico (mm)	80
Temperatura dei fumi (°C)	112 (nominale) / 55,2 (ridotto)
Tiraggio camino necessario (Pa)	12
Tipo di combustibile	Pellet di legno Ø 6 mm, lunghezza max 30 mm, norme DIN+/Önorm+/EN+
Capacità della tramoggia (kg)	17
Autonomia (h)	8,57 - 27,4
Peso netto (kg)	91
Alimentazione elettrica	Presa collegata a terra 230V / 50Hz, senza prolunga
Installazione	Da un tecnico ZIBRO autorizzato obbligatorio
Manutenzione utente	Pulizia vetro, cassetto cenere, braciere prima di ogni avvio; scambiatore quotidiano; tramoggia mensile
Garanzia	24 mesi (ricambi e manodopera) a determinate condizioni

Domande frequenti - DIANDRA 90 S-LINE ZIBRO

Che tipo di pellet utilizzare?

Utilizzare solo pellet di legno di qualità, diametro 6 mm, lunghezza max 30 mm, conformi alle norme DIN+/Önorm+/EN+. I pellet di scarsa qualità possono danneggiare l'apparecchio e annullare la garanzia.

Come accendere la stufa?

Pulire prima il braciere e il cassetto cenere. Verificare che la porta sia chiusa e la tramoggia piena. Premere il tasto 3 per 2 secondi. Il display mostra FAN ACC, poi Load Wood, poi Fire On. Il ventilatore di riciclo si avvia dopo 15-20 minuti.

Cosa fare in caso di incendio del camino?

Spegnere immediatamente la stufa staccando la spina. Chiudere la serranda di tiraggio o bloccare il camino con un panno umido. Utilizzare un estintore a CO2 o sabbia – mai acqua. Avvisare i vigili del fuoco e arieggiare la stanza.

Come pulire il vetro?

Lasciare raffreddare completamente il vetro prima di pulirlo. Utilizzare uno spray detergente comune e un fazzoletto di carta. Non utilizzare prodotti abrasivi.

Cosa significa il messaggio 'AlAr no FirE'?

La stufa non ha rilevato fiamma. Possibili cause: tramoggia vuota, braciere sporco, pellet di scarsa qualità o umidi, coclea bloccata, accenditore difettoso. Pulire il braciere, controllare tramoggia e pellet. Se il problema persiste, contattare un tecnico autorizzato.

Come regolare la temperatura desiderata?

Premere il tasto 1 per accedere al menu di regolazione. Utilizzare i tasti 1 e 2 per abbassare o aumentare la temperatura (7°C a 40°C). Lo schermo torna automaticamente in modalità funzionamento dopo 3 secondi.

Posso utilizzare una prolunga elettrica?

No. Non collegare mai l'apparecchio con una prolunga. Utilizzare solo una presa a muro collegata a terra da 230V / 50Hz.

Come attivare la modalità economica (SAVE)?

Spegnere la stufa. Premere il tasto 1, poi più volte il tasto 3 fino a visualizzare UT04. Premere 2 fino ad A9, poi 3 per Pr01, navigare fino a Pr28. Impostare la temperatura differenziale (1-15°C) con i tasti 1/2, poi premere 3 per confermare.

Con quale frequenza pulire lo scambiatore di calore?

Lo scambiatore di calore deve essere pulito quotidianamente con il raschietto. Stufa spenta, porta chiusa, muovere la leva del raschietto avanti e indietro 5 o 6 volte.

Cosa fare se il display mostra 'SERV'?

La stufa ha raggiunto 900 ore di servizio e necessita di manutenzione da parte di un tecnico autorizzato ZIBRO. Continua a funzionare normalmente. Contattare un professionista per la manutenzione e il reset della spia.

MANUALE UTENTE DIANDRA 90 S-LINE ZIBRO

Vetro ceramicico
Motoriduttore Auger
3 Auger
4 Condotta di estra-zione dell'aria di combustione
5 Attacco tubetto per pressostato
6 Presso stato
Aspiratore fumi
Coperchio della tramoggia del combustibile
9 Quadro di lavoro del pannello
10 Tramoggia del combustible /Tramoggia del pellet
Pannello di accesso per la manutenzione
La ventola di ricircolo dell'aria
13 Accensione/spegni-mentation
14 Termostato di sicurezza a reimpostazione manuale
15 Scheda elettronica
16 Cornice esterna porta
17 Crogiuolo / braciere con cassetto genere
Cassettocene
9 Pretranciato per uscita fumi

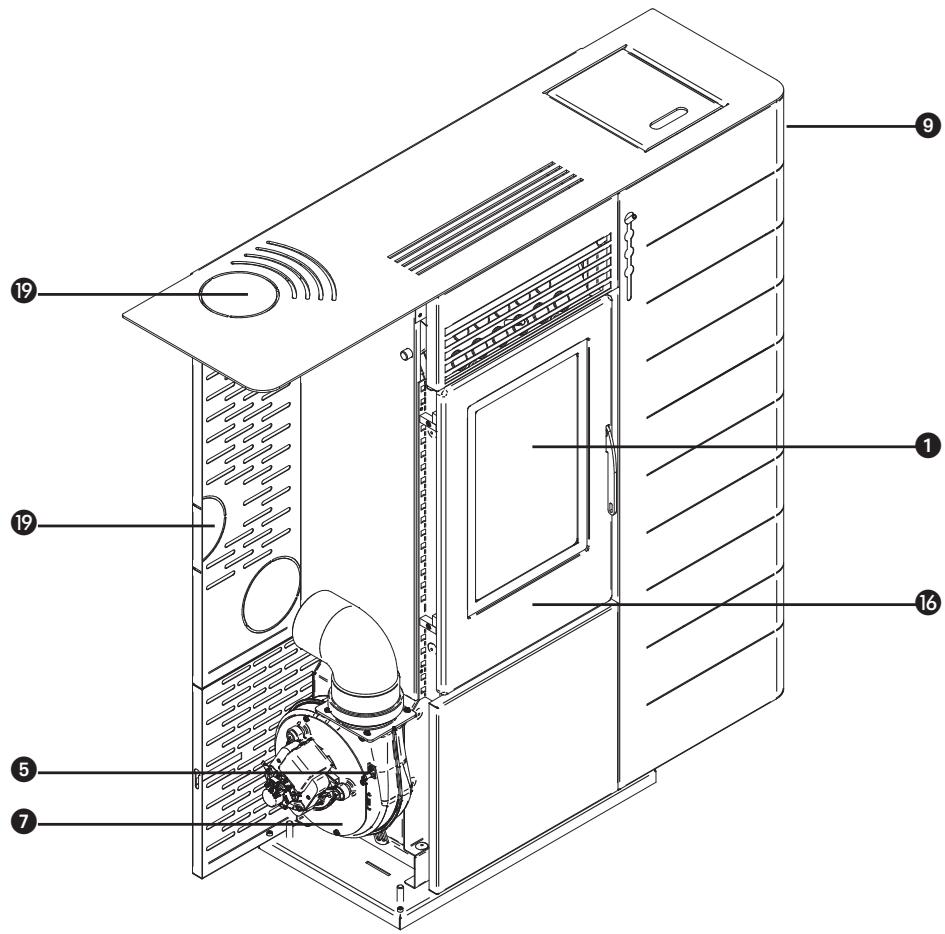

Figura 1

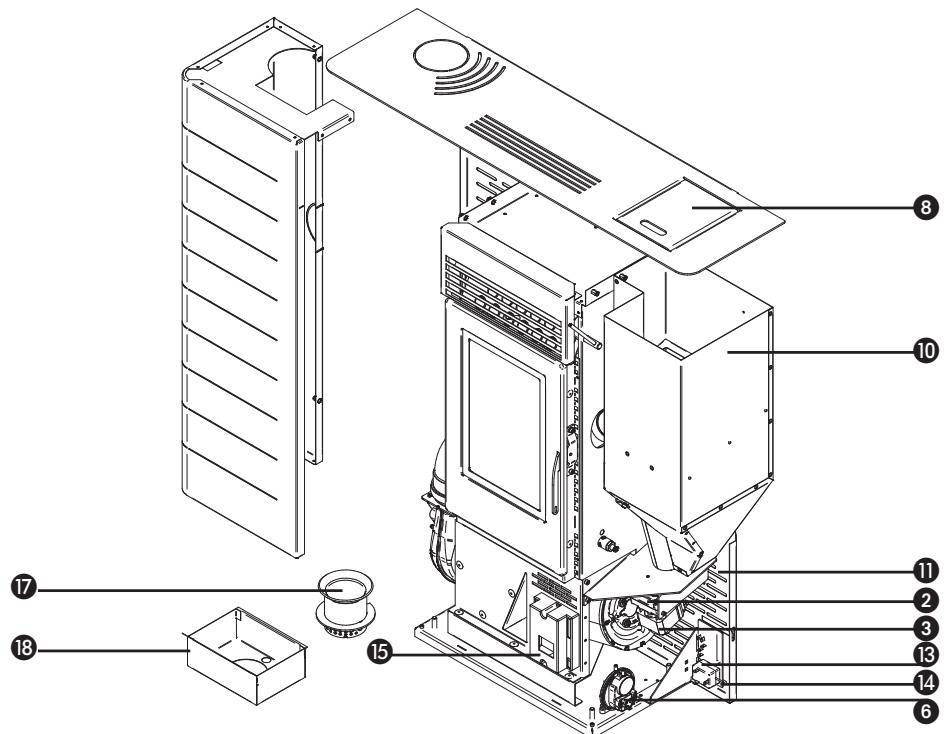

Figura 2

1. LEGGERE DAPPRIMA LE INSTRUZIONI D'USO.
2. IN CASO DI DUBBI RIVOLGERSI AL RIVENDITORE DELL'APPARECCHIO.

Gentile Cliente,

Congratulations per aver scelto la Sua nuova stufa Zibro. Ha acquistato un prodotto di alta qualità che usato responsabilmente le garantirà anni di comfort.

Al fine di garantire una maggiore durata e sicurezza nell'utilizzo della Sus neuova stufa Zibro, Le consiglio di leggere attendamente questo manuale e di conservarlo per future consulzioni.

A nome del produttore, forniamo una garanzia di 24 mesi su difetti di produzione o di materiale.

Accenda la Sua Zibro!

Cordialmente,

PVG Holding b.v.

Assistenza Clienti

1. ISTRUZIONI DI SICUREZZA
2. COME COMPORTARSI IN SITUAZIONI DI EMERGENZA O IN CASO DI INCENDIO NEL CAMINO
3. PRIMO AVVIO

3.1 Attività prima e durante il primo invio

4.1 Informazioni sul display
4.2 Procedura di avvio regolare
4.3 Procedura di avvio NON regolare
4.4. Impostare la temperatura
4.5 Modificare il rilascio di calorie della stufa
4.6 Modalità risparmio (Save mode)
4.7 Spegnimento normale

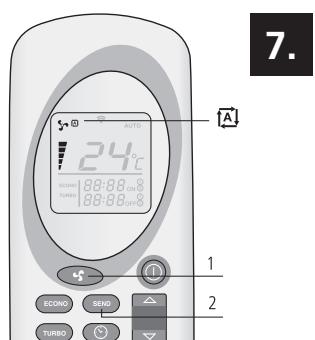

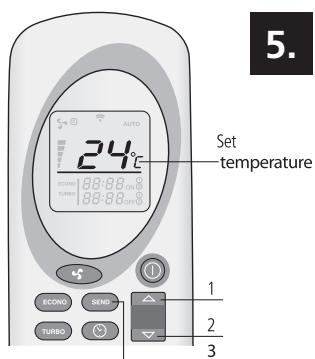

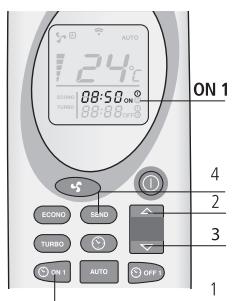

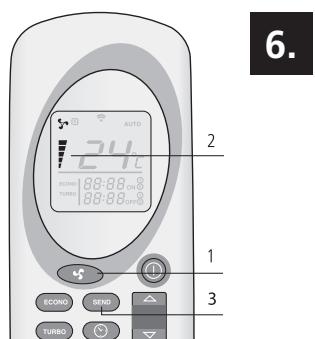

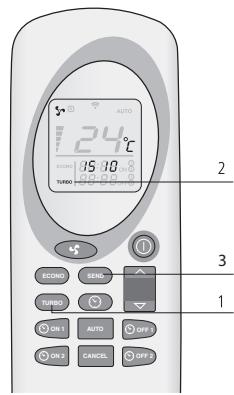

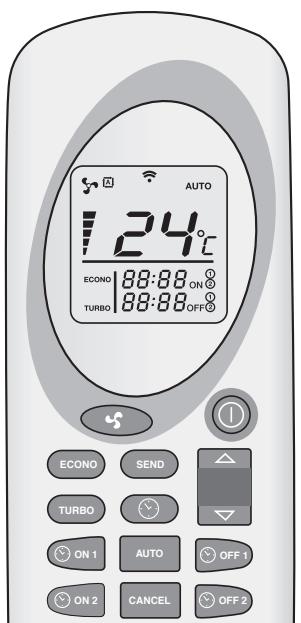

4.8 II telecomando
4.9 Sostituzione batterie del telecomando

5.1 II combustible
5.2 Riempimento della tramoggia con il pellet

1. REGOLAIZIONE DEL FLUSSO DI ARIA CALDA

2. MANUTENZIONE

7.1 Manutenzione da eseguire a cura dell'utente finale
7.2 Pulizia della superficie esterna della stufa
7.3 Pulizia del portello
7.4 Pulizia del focolare con cassetto dellacene
7.5 Pulizia dello scambiatore termico
7.6 Pulizia del focolare
7.7 Controllo della tenuta dello sportello tagliafuoco
7.8 Pulizia della tramoggia del pellet e Auger
7.9 Pulizia del dispositivo di aggiunta pellet
7.10 Manutenzione da eseguire ad opera di un technician autorizzato

1. ASSISTENZA TECHNICA, RICAMBI ORIGINALI

2. RISOLUZIONE DEI PROBLEMI

9.1 Azzeramento di un guasto
9.2 Lista dei guasti

1. DATI TECNICI
2. CLAUSOLE DI GARANZIA

1. ISTRUZIONI DI SICUREZZA

NOTA! Tutte le illustrazioni riportate nel manuale e sul cartone hanno un mero scopo esplicativo edindicativo e potrebbero pertanto diferire leggermente dell'apparecchio in mystro possesso. L'apparecchio di riferimento è quello che avete acquistato.

L'inosservanza dei requisiti stabiliti nel presente manuale comporta l'annullamento della garanzia e potrebbe portare a situazioni pericolose.

Si prega di installare il dispositivo secondo le leggi e normative locali e nazionali. Il presente prodotto è destinato al riscaldamento delle stanze in abitazioni residenziali ed è idoneo unicamente per l'uso in normali condizioni domestiche, all'interno di un soggiorno, di una cucina e di un garage in luogo asciutto. Non installare la stufa in camere da letto o bagni.

La corretta installmente della stufa è di vitale importanza per la durata del prodotto e per la vostra sicurezza. Si consiglia quindi di atteneri a quanto segue:

La stufa deve essere installata da un technique autorizzato Zibro a svolgere tale mansione. Le istruzioni d'uso fornite dal presente manuale possono variate a seconda delle leggi locali e/o regionali. In caso di dubbio, attenerisi alle condizioni più severe. Il produttore e distributore declinano qualiasi responsabilità in caso di installmente non conforme alle leggi locali o in caso di errata o non idonea ventilazione del locale.
La stufa deve essere installata in un ambiente tale da permetterne l'utilizzo in sicurezza (ubicazione all'interno della stanza, tipo di edificio, utilizzo della stanza).

In caso di malfunzionamento o dificoltà di comprenzione di questo manuale, La preghiamo di contattare il Suo distributore o installatore al più presto.

La combustione del pellet necessita di ossigeno, pertanto di aria.

Assicurarsi sempre che il condotto dell'aria di combustione possa aspirare aria pulita dall'esterno.

Non copriré mai le prese d'aria. Assicurarsi regolarmente che l'apertura di aspirazione sia pulita.
- Avvalersi di attrezzatura idonea al trasporto di stufe. L'utilizzo di attrezza-tura non adeguata potrebbe causare danni a personne e/o alla stufa.
- Si consiglia di non lasciare oggetti e/o materiali infiammabili nel raggio di 200 mm dal retro e 200 mm dai lati della stufa e nel raggio di 800 mm dal portello frontale.
La stufa è progettata come unità monoblocco e non è indicata per l'incasso. Mantenere una distanza di 200 mm dalle pareti sono some sui lati e sul retro della stufa.
La superficie della stufa può diventare molto calda durante l'uso. NON lasciare bambini da soli vicino alla stufa. Assicurarsi che sua sempre presente un

adulto e che non giochino con la stufa.

La stufa non dovrebbe essere usata da persone (compresi bambini) con ridotte capacità fisiche, sensoriali o mentali, o con poca esperienza e conoscenza in materia, se non sostto la diretta supervisione o su istruzioni specifiche di una persona responsable per la loro sicurezza. Non lasciare mai le persone menzionate sopra sera sorveglianza in presenza dell'imballaggio. Sussiste il pericolo di soffocamento.
La superficie della stufa può diventare molto calda durante l'uso. Quando si utilizes la stufa, usare dispositivi di protezione personale ignifughi appropriati, come guanti di protezione dal calore.
- Durante l'installazione e la manutenzione della stufa utilizzare sempre gli ausili di protezione personale necessari quali occhiali di sicurezza, quanti, ecetera.
- Prestare attenzione quando si rabbocca la tramoggia della stufa con il pellet quando la stufa è ancora bollente. Assicurarsi che il sacco del pellet non sia a portata del fuoco.
- Prestare attenzione ad abiti infiammabili, potrebbero incendiarsi in prossità del fuoco.
Non utilizzato solventi infiammabili nella stanza in cui si trovava la stufa. Per evitare qualsiasi rischio, si consiglia di non tenere materiale combustibile né solventi infiammabili nella stessa stanza.
La stufa è particolaremente pesante, assicurarsi che il pavimento ne regga il peso.
- Usare esclusivamente pellet di legna asciutto di buona qualità privo di residi di colla, resina o additivi. Diametro 6 mm. Lunghezza massima 30 mm.
Non usare combustibili diversi dal citato pellet di legna. Altri combustibili, come ad esempio trucioli di legno con residui di colla e/o solventi, legno di risulta in genere, cartone, combustibili liquidi, alcol, petrollio, benzina, materiali di scarto o spazzatura ecc. sono tutti vietati.
L'utilizzo di legna di umida, verniciata o di scarsa qualità cui poto portare alla formazione di condensa e/o fuliggine nel camino o nel focolare riducendo le prestazioni della stufa e creando delle situazioni pericolose.
- Far pulire il camino regolarmente, secondo le leggi locali e le norme previste per legge. Qualora non esistessero leggi e/o norme: assicurarsi che l'intero impianto stufa-canna-camino venga controllato e pulito da un technician autorizzato almeno due volte l'anno (una volta all'inizio della stagione invernale). Se la stufa viene usata in modo continuo e intenso, l'intero impianto, compreso il camino, devono essere puliti più frequentlymente.
Nonutilizzare la stufacome barbecue.

Collegare una sola stufa a legna per canna fumaria. Collegare più stufe alla stessa canna fumaria cui cause situazioni pericolose.

Questa stufa necessita di un collegamento elettrico. Leggere attendamente le avventenze e considerazioni riportate di seguito:

Nonutilizzare un cavo elettrico danneggiato.
- Un cavo elettrico danneggiato dovrà essere sostituito dal fornitore o da personale autorizzato/centro riparazioni.
Non bloccare o piedare il cavo.

Assicurarsi che il cavo elettrico non tocchi le parti calde della stufa.
- NON collegare la stufatramite una prolonga. Se non si dispone di una presa con messa a terra, chiamare un elettricista per richiederne l'installazione.
- Controllare la corrente di alimentazione Questo dispositivo va collegato escludamente a prese con messa a terra - tensione 230V / 50Hz .

Il disposativo DEVE essere sempre collegato ad una presa con messa a terra. E' vietato il collegamento del disposativo ad una presa priva di messa a terra.

La spina deve essere facilemente accessibile una volta collegato il dispositivo.
Non posizionare l'apparecchio direttamente al di fatto di una presa di corrente a parete.

Prima di collegare il dispositivo, assicurarsi che:

La tension correponda a quella richiesta.
La presa e la corrente siano adequate.
La spina sua adatta alla presa.

I collegamenti elettrici siano stati adeguatamente controllati da un esperto soprattutto se non si è sicuri che tutto sia aippo.

Non coprir mai le prese d'aria.
Non insere oggetti nei fori presenti all'interno della stufa.
- Evitare qualsiasi contatto con l'acqua. Non spruzzare la stufa né immergerla in acqua, in quanto potrebbe portare ad un corto circuito.
- Ricordarsi di staccare la spina prima di pulire o sostituire parti della stufa.
- Prima di eseguire qualsiasi intervento di manutenzione sulla stufa, estrarre sempre la spina dalla presa.
Rimuovere la spina alla presa quando la stufa non è in uso.
Non apportare modifiche all'apparecchio. Questo al fine di evitare che si verifichino situazioni di grave pericolo. Tali interventi comportano la decidenza della garanzia.
- Conservare con cura il manuale di installmente e di utilizzo.
In caso di emergenza operare sempre secondo leindicazioni fornite dai vigil del fuoco.

2. COME COMPORTARSI IN SITUAZIONI DI EMERGENZA O IN CASO DI INCENDIO NEL CAMINO

1. Spagnere immediatamente la stufa staccando la spina alla presa di corrente.
2. Spagnere il fuoco nella stufa servendosi di un estintore a CO_2 , sabbia, bicarbonato o sale, per ridurre al minimo la formazione di fumo nell'ambiente. Non usare mai acqua per spegnere l'incendio.
3. In caso di incendio nel camino: Chiudere la valvola a farfalla (consultare le regole, prescrizioni, ordinanze e norme locali / nazionali per assicurarsi che la valvola a farfalla sua consentita) o tappare la canna fumaria con un panno bagnato.

ATTENZIONE: la canna fumaria più essere bollente. Per la chiusura, indossare sempre quanti resistenti al calore.

1. Avvisare subito i pompieri.
2. Ventilare l'ambiente aprendo tutte le finestre e le porte, in relazione alla possibile formazione di monossido di carbonio.

3. PRIMO AVVIO

La prima messa in funzione deve essere eseguita da un technique autorizzato del servizio Zibro. La stufa va regolata alla prima messa in funzione, per ottenere una giusta proportione tra aria e combustibile in ciascuno dei cinque livelli di combustione. La proportione giusta dipende fortemente alla canna fumaria montata e cui è essere regolata solo dopo l'installazione della stufa. Una proportione sbagliata tra aria e combustibile può provocare gravi danni alla stufa e far aumento sono il consumo di combustibile.

Non cancellare mai da soli i parametri di servizio nel menu di servizio. Ciò può provocare gravi danni alla stufa, facendo decadere la validità della garanzia. La stufa può essere regolata esclusivamente da un technician autorizzato del servizio Zibro.

3.1 ATTIVITA PRIMA E DURANTE IL PRIMO INVIO

Nuovo edificio o ristrutturazione: Assicurarsi che l'edificio sa ben asciutto prima di utilizzato la stufa per la prima volta. Pareti, soffitti e/o pavimenti in particolare richiedono molto tempo per l'asciugatura. Fuliggine, particelle di cenere ecc. potrebbero lavoramente attaccarsi a pareti non completamente asciutte.

1. Controllare che la stufa sia stata installata secondo le istruzioni di installmente.

2. Prima di utilizzare la stufa, rimuovere tutto il contento (libretti e manuali), quanto (consigliato), per atrezzi da utilizzarsi sulla stufa e per accedere al focolare in genre, (carico legna o altro).

3. Riempire di pellet il deposito di pellet. Vedasi il capitolo 5 "Riempire di pellet il deposito di pellet" di questeistruzioni per una spiegazione relativai ai pellet da usare e a come va riempito il deposito.

4. Attacare la spina a una presa di corrente a terra e accendere l'interrutture. Questo si trova sul lato posteriore della stufa.

Controllare il capitolo 9 "Allacciamento elettrico" delle istruzioni di installmente prima di collegare l'apparecchio all'elettricità.

1. Consultare il capitolo 4 "Utilizzo normale della stufa" per ottenere maggiori informazioni sull'utilizzo del telecomando (se compreso nella consegna) e sul procedimento di avvio.
2. La stufa è in acciaio di alta qualità con uno strato protettivo. Durante i primi cicli di accensione lo strato protettivo si induirà e l'acciaio si assesterà. Questo processo può richiedere del tempo. Durante il primo funzionamento, è normale che sua prodotto un odore sgradevole. Assicurarsi di ventilare la stanza a lungo durante tale periodo.
3. Non far mai funzionare la stufa con lo sportello tagliafuoco aperto. Tenere sempre lo sportello chiuso durante il funzionamento della stufa. Assicurarsi che lo sportello della stufa sia ben chiuso.
4. Accendere la stufa e selezionare il livello di combustione 1.

Al fine di evitare danni permanenti alla stufa, inizioamente si consiglia di effettuire un'alimentazione graduale e a fuoco basso. Per le prime 24 ore, tenere il fuoco basso, in seguito è possibile augmentare gradualmente la capacité. Tenere la stufa accesa in continuazione per almeno altre tre o quattro ore.

1. Controllare che non entrino nell'ambiente gas provenienti dal processo di combustione. Se ciò accade, spegnere subito la stufa e riparare la perdita.
2. Verificare che il ventilatore per l'ambiente entri in funzione, sentendo se l'aria fuoriesce alla griglia di emissione sul lato anteriore della stufa. Questo ventilatore parte solo quando la stufa è abbastanza calda (circa 15-20 minuti dopo che la stufa è stata accesa). Se il ventilatore per l'ambiente non gira, spegnere la stufa per evitare danni. Risolverve il problema prima che la stufa venga accesa di nuovo.

1. Verificare che la stufa abbia la giusta proportione aria/combustibile in og-nuno dei cinque livelli di combustione, controlling l'immagine della fiamma su ciascuno dei cinque livelli di combustione. A tale proposito, vedasi la figura 1. Se necessario, regolare la proportione aria/combustibile. Il regolamento della proportione aria/combustibile cui è ilunko un technique di servizio Zibro.

2. Controllare il tiraggio della canna fumaria con un manometro differenziale. Regolare la valvola a farfalla della canna fumaria, se installata.

Dopo aver regolato la valvola a farfalla, la posizione della valvola a farfalla cui quere essereambiata solo in caso di calamità, come ad esempio un incendio del caminetto.

1. Verificare che in ognuno dei cinque livelli di combustione la temperatura del gas di combustione rimanga sotto i 220^ . Se la temperatura del gas di combustione in uno dei cinque livelli di combustione supera i 220^ , la stufa del livello correspondente deve essere regolata di nuovo, riducendo l'aggiunta di pellet in combinazione con la velocità del ventilatore per gas di combustione e / o aumento la velocità del ventilatore per l'ambiente.

L'esecuzione della mezza in funzione della stufa da parte di un technique autorizzato Zibro presente i seguentivantaggi:

• Si formerà meno fuliggine, per cui la canna fumaria e la stufa si sporcheranno meno rapidamente.
• La stufaconsumeràmeno combustibile.
• Il rendimento della stufa sare alla ottimale.
• Le componenti della stufa saranno meno appesantite, per cui la stufa avrà una vita più lunga.

• Il numero di ore necessario per il servizio e il mantenimento della stufa diminuirà.

• Dopo essere stata regolata, la stufa è pronta per l'uso.

Prima di anni avvio, il cassetto dellacene e il bruciatore vanno puliti. A tale proposito, vedasi il capitolo 7.4. Inoltre, la porta della stufa deve essere chiusa.

La stufa non può essere utilizzata qualora venisse utilizzato un sistema di aspirazione dell'aria, un impianto di riscaldamento ad aria calda o altri apparecchi che influiscono sulla pressione dell'aria nell'ambiente. Questi apparecchi vanno spenti prima dell'utilizzo della stufa a pellet.

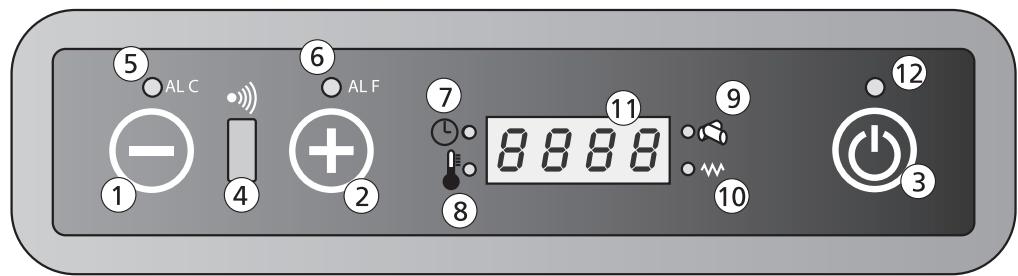

4.1 INFORMAZIONI SUL DISPLAY

2.

Tasto 1: Abbassa la temperatura ambiente richiesta dall'utente. Tasto 1 cui estere usatoanche permostrare e modificare la posizione del rilascio di calore.

Tasto 2: Alza la temperature ambiente richiesta dall'utente. Tasto 2 cui esere usatoanche permostrare e modificare la posizione del rilascio di calore.

Tasto 3: Serve per accendere e spagnere la stufa.

Ricevitore 4: Ricevitore del telecomando.

Led 5: Avvisa della presenza di un guasto Allarme C (C significata temperature). Per ulteriori informazioni vedasi il capitolo 9.2 "elenco dei guasti".

Led 6: Avvisa della presenza di un guasto Allarme F (F significica gas di combustione). Per ulteriori informazioni vedasi il capitolo 9.2 "elenco dei guasti".

Led 7: La stufa è fornita di un orologio per impostare gli orari di accensione e spegnimento. Quando questo led è acceso, la funzione orologio è attivata.

Led 8: Avverte che la temperatura impostata è stata raggiunta. Sul display appeareanche la scritta ECO con la temperatura impostata.

Led 9: Avvischa l'auger per I'insertimento pellet è attivato.

Led 10: Avverte che la candeletta di accensione è attivata.

Display 11: Indica la temperatura ambiente e la posizione dell'emissione di calore. In caso di guasto, sul display compare il codice dell'erreore.

Led 12: Indicazione acceso-spento.

Off	La stufa è spenta o sta per spegneri.
Fan	La stufa è in modalità di preriscaldamento.
Load	Il carico di pellet è in funzione. Sarà accesoanche il Led 9 (vedi figura 2)
Fire On	la stufa è in fase di accensione.
On 1	La stufa è accesa e brucia alla posizione 1, l'emissione di calore più Bassa.
Eco	La stufa ha raggiunto la temperatura inserita.
StoP	La stufa è nella modalità autopulente del braciere. Il ventilatore di gas di combustione funziona alla massima potenza e il motore di inserimento pellet funziona alla velocità minima.
Atte	Questo avviso appeare quando siorca di avviare la stufa durante il raffreddamento.

4.2 PROCEDURE DI AVVIO REGOLARE

Il bruciatore deve essere pulito prima di avviare la stufa. Se si utilizes la funzione timer, il bruciatore deve essere pulito prima dell'avvio automatico.

La procedura di avvio regolare e modalità di esercizio della stufa è la seguente:

1. Assicurarsi che il focolare sia vuoto e pulito.
2. Assicurarsi che lo sportello tagliafuoco sia chiuso.
3. Riempire la tramoggia del combustibile con pellet di legna di buona qualità.

4. Premere il tasting 3 per 2 secondi. Il ventilatore di gas di combustione si avvi e la candeletta di accensione brucia. Sul display compare la scritta FAN ACC e si accende il led 10, a dimostrazione che la candeletta di accensione è accesa.

5. Dopo circa 1 minuto, sul display compare la scritta Load Wood. Durante esta fase, l'auger trasporter è pellet alla tramoggia del combustibile al focolare. Grazie al calore della candeletta di accensione, i pellet inizieranno a bruciare.

6. Quando la temperatura di superficie desiderata della stufa è raggiunta, sul display appara la scritta FIRE ON. Il led 10 si spegne.
7. Si avvia la ventola di ricircolo e l'aria ambiente è aspirata nella stufa dal retro. L'aria viene quando soffiata e riscaldata. L'aria riscaldata viene immessa nelle'ambiente sul lato anteriore della stufa.
8. Durante il funzionamento normale il display在哪 il livello di emissione di calore (1-2-3-4 o 5) e la temperatura dell'ambiente.
9. Una volta raggiunta la temperature desiderata della stanza, sul display apparitranno la scritta ECO e la temperature dell'ambiente. La stufa continua a funzionare al livello di potenza di riscaldamento più basso possibile. Se è attenuata la modalità SAVE, la stufa si spegnerà automaticamente al raggiungimento della temperature impostata. Vedi capitolo 4.6 per ulteriori spiegazioni sul funzionamento e

4.3 PROCEDURE DI AVVIO NON REGOLARE

Quando si avvia la stufa a temperature ambiente inferiori a 0^ o quando l'aria di combustione è probabile sia inferiore a 0^ , la procedura di avvio è diversa.

In presenza di queste temperature inferiori, la procedura di accensione non produce un buon fuoco di combustione; il display visualizza "ALAr No FirE".

Per avviare il fuoco, mettere degli "inneschi" nel dato del fuoco. Accendere l'innesco using an fiammifero e attendere 1 minuto prima di avviare la stufa usingla "procedura di avvio normale"cosi come descritto al capitolo 4.2.

Quando questo non genera un buon fuoco di combustione, occorre che un professionista modifici i parametri di installmente. Contattare un installatore Zibro autorizzato.

4.4 IMPOSTARE LA TEMPERATUREA

3.

1. Premere il tasto 1 per andare al menu di impostazione della temperatura. Il display indica "set" e la temperatura desiderata.
2. Premere il tasting 1 per abbassare la temperatura desiderata. Il display indica la temperatura desiderata.

3. Premere il tasting 2 per alzare la temperatura desiderata. Il display indica la temperatura impostata.

4. Adesso è stata impostata la temperatura desiderata. Dopo 3 secondi, il display tornerà automaticamente alla modalità di funzionamento normale.

5. La modifica della temperatura desiderata è stata completata.
6. La temperatura desiderata più après essere impostata antes con aiuto del telecomando. Vedi capitolo 4.8 per spiegazioni sull'uso del telecomando.

É possibile modificare la temperature richiesta tra un minimo di 07^ e un massimo di 40^ .

4.5 MODIFICARE IL RILASCIO DI CALORE DELLA STUFA

1. Premere una volta sul tasto 2. Il display在哪“pot”e una delle 5 posizioni di rilascio di calore della stufa.
2. Premere il tasto 1 per abbassare il rilascio di calorie desiderato. Il display alla potenza modificata.
3. Premere il tasting 2 per alzare il rilascio di calorie desiderato. Il display在哪 la potenza modificata.
4. Dopo aver molto il rilascio di calore desiderato, dopo 3 secondi il display torna alla modalità di funzionamento normale.
5. La Modifications della potenza desiderata è stata completata.
6. Il rilascio di calore desiderato più ndere essere impostato nde aiuto del telecomando. Vedi capitolo 4.8 per spiegazioni sull'uso del telecomando.

4.6 MODALITA RISPARMIO (SAVE MODE)

Con esta funzione attiva la stufa si aziona automaticamente appena la temperatura della stanza raggiunge quella impostata maggiorata della temperatura differenziale impostata. La stufa si aziona automaticamente appena la temperature della stanza raggiunge quella impostata al netto della temperatura differenziale impostata.

La modalità risparmio (Save mode) è utilizzabile solo se la funzione timer è disattivata.

ATTIVARE LA MODALITA SAVE

1. Spagnere la stufa.
2. Premere il tasto 1 e poi il tasto 3 più volte, fino a che sul display appeare UT04.
3. Premere il tasto 2. Sul display appeare il valore 1. Mantenere premuto il tasto
   2 fino a che sul display appeare il valore A9.
4. Premendo ahora sul tasto 3, sul display apparirà Pr01. Premere più volte il tasto 3 fino a che sul display appeare Pr28, alternato con la scritta “OFF” o un numero tra 1 e 15.
5. Se il display在哪la scritta "OFF", la modalità SAVE è spenta. Questa si può attivare con i tasti 1 o 2. Premendo il tasto 1 o 2 il display在哪la differenziale di temperatura, che va da 1^ fino a 15^ .
6. Scegliere il valore di differenza desiderato e premere il tasting P3 per salvare l'impostazione.
7. Adesso la stufa è in modalità Save e può essere avviata di nuovo.

DIFFERENZIALE DI TEMPERATUREA

Il differenziale di temperature è la differenza in gradi rispetto alla temperature impostata. Esempio: La temperature impostata è di 20^ e il differenziale di temperature è di 2^ . La stufa ora si spegnerà a una temperature ambiente di 22^ e si riaccenderà a una temperature ambiente di 18^ . Copa aver completato il ciclo di spegnimento.

DISATTIVARE LA MODALITA SAVE

1. Specnere la stufa e ripetere le azioni di cui sopra sono a che la scritta "OFF" apparirà sul display.
2. Poi premere il tasto 3.
3. Ora è disattivata la modalità save.

Per evitare di accendere e spegnere molte volte la stufa e l'ulteriore usura alle varie parti che ne deriviva, è consigliato di non inseire un differenziale di temperatura inferiore a 2^ e superiore a 4^ .

4.7 SPEGNIMENTO NORMALE

Per spegnere la stufa, tenere premuto tasti 3, fino a che non compaia "OFF" sul display. Durante la fase di spegnimento, si arrresta l'alimentazione di pellet di legna al focolare e la ventola di ricircolo dell'aria ambiente si spegne. La ventola di estrazione dei fumi continua a funzionare per un po' di tempo e si spegne dopo la fase di raffreddamento.

4.8 IL TELECOMANDO

Come usare il telecomando:

1. Puntare il telecomando verso il pannello di funzionamento della stufa.
2. Controllare che non ci siano ostacoli tra il telecomando e il ricevitatore di segnale sulla stufa.
3. Ogni funzione selezionata con il telecommando va confermata tramite il tasto.
   . Dop ogni selezione, si sente un segnale acustico a conferma dell'opzione scelta.

ON/OFF : Utilizzare esta funzione per accendere o spagnere la stufa e il telecomando. Tenere premuto il tasto almeno per 2 secondi per accendere o spagnere ilsystema. Premere SEND per confermare.

UP/DOWN : Utilizzato questi tasti per impostare la temperatura desiderata. Si più impostare una temperatura tra i 7^ e i 40^ .

FAN : Selezionare la potenza desiderata

A = Modo automatico

Potenza 1 (on1)

Potenza 2 (on2)

Potenza 3 (on3)

Potenza 4 (on4)

Potenza 5 (on5)

SEND: Utilizzare quello tasto per confermare la funzione scelta e inviarla alla stufa.

ECONO: Utilizzare quello tasting per attivare / disattivare la funzione ECONO. Tenere premuto il tasting per almeno 2 secondi per attivare / disattivareQLa tua funzione.

TURBO: Utilizzato quello tasting per attivare / disattivare la funzione TURBO. Tenere premuto il tasting per almeno 2 secondi per attivare / disattivare但这a funzione.

CLOCK: Utilizzato come descrizione qui di seguito la funzione orologio per impostare il telecomando:

1. Premere
2. Il simbolo appeare il tempo lampeggia.
3. Utilizzare i tasti per impostare le ore e i minuti.
4. Premere di nuovo per confermare e premere send

ON1: Utilizzato quello tasto per impostare un programma di tempo per l'accensione automatica della stufa (programma 1).

OFF1: Utilizzato quello tasto per impostare un programma di tempo per lo spegnimento automatico della stufa (programma 1).

ON2: Utilizzato quello tasto per impostare un programma di tempo per l'accensione automatica della stufa (programma 2).

OFF2: Utilizzato quello tasto per impostare un programma di tempo per lo spegnimento automatico della stufa (programma 2).

AUTO: Utilizzato quello tasting per ripetere quotidianamente i programmi di tempo impostati (1 e 2). Tenere premuto il tasting per almeno 2 secondi per attivare / disattivareQLsta funzione. Sul display apparare auto.

CANCEL: Utilizzato quello tasto per annullare un tempo di accensione o spegnimento programmato in precedenza.

IMPOSTARE LA TEMPERATURA

Utilizzare i tasti e (1&2) per impostare la temperatura desiderata (da 7^ a massimo 40^ . Una volta selezionata la temperatura desiderata, premere (3). Vedi la figura 5.

IMPOSTARE IL RILASCIO DI CALORE

Utilizzato il tasto (1) per selezionare il rilascio di calorie desiderato. Quindi premere (3). Sulla stufa compare la scritta on1-on2-on3-on4 o on5. Sul telecomando è individata ancche la potenza (2). Si cui selezionare ancche la modalità Automatica. Vedi la figura 6.

MODALITA AUTOMATICA

In esta funzione, in base alla differenza tra la temperatura desiderata e la temperatura della stanza, la stufa calcola da sola la potenza necessaria. Per selezionare

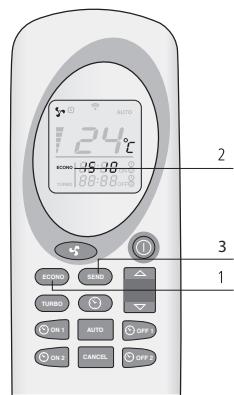

8.

9.

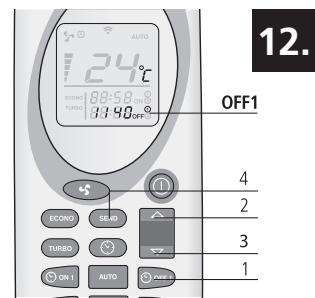

10.

11.

la modalità automatica, premere (1) sono a che appare il significato Premere (2) per confermare questa scelta. Per terminare la modalità automatica, premere di nuovo (1) selezionare la potenza desiderata e confermare con (2). Vedi la figura 7.

MODALITA TURBO

Nella modalità Turbo la stufa si scalda per 30 minuti alla potenza massima. Nella modalità Turbo la temperatura è programmata a 30^ . Dopò 30 minuti la stufa torna alla modalità attiva prima che fosse attivata la modalità turbo. Per selezionare la modalità Turbo, premere per più di 2 secondi prima il pulsante (1) e poi (3). Per attivare la funzione premere per almeno 2 secondi il pulsante (1). La parola Turbo nel display del telecomando (2) scompare e sono di nuovo visibili la potenza e la temperatura impostata. Premere (3) per confermare esta scelta. Vedi la figura 8.

MODALITA ECONO

Nella modalità econo la temperatura rimane costante. La stufa adatta agli 10 minuti la potenza, fino a raggiungere la posizione di rilascio di calore 1. Per selezionare la modalità econo, premere per più di 2 secondi il pulsante (1) fino a che compare sul display Econo e premere (3). Per disattivare la funzione premere per almeno 2 secondi il pulsante (2). La parola Econo (2) scompare dal display del telegomando. Premere (3) per confermare但这a scelta. Vedi la figura 9.

PROGRAMMA 1 (ON1 E OFF1)

1. L'orario desiderato di accensione e spegnimento va impostato quando il telecommando è spento.
2. La stufa mantiene la temperatura e la posizione del rilascio di calore di prima che la stufa venisse spenta.
3. Il tempo minimo tra l'accensione e lo spegnimento è di 20 minuti. Questo è il tempo necessario perché la stufa superi la fase di raffreddamento.
4. Dopona breve interruzione di corrente la funzione timer va impostata di nuovo.

ACCENSIONE AUTOMATICA (ON1)

Premere il tasto (1) per accendere la stufa secondo il programma 1. Il tempo e il symbolo ON1 lampeggiano sul telecommando. Usare i tasti (2) e (3) per selezione l'ora desiderata (intervalli di 10 minuti). Per confermare scegliere (1). L'ora di accensione desiderata viene migliorata sul telecommando. Premere (4) per confermare. Sul display appeare chrono. Vedi le figure 10 e 11.

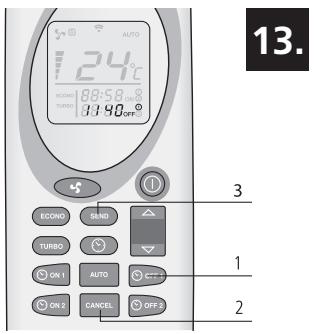

SPEGNIMENTO AUTOMATICO (OFF1)

Premere il tasto (1) per spagnere la stufa secondo il programma 1. Il tempo e il symbolo OFF1 lampeggiano sul telecomando. Usare i tasti (2) e (3) per selezionale l'ora desiderata (intervalli di 10 minuti). Per confirmare scegliere (1). L'ora di spegnimento desiderata viene alla strata sul telecomando. Premere (4) per confirmare. Sul display appeare chrono. Questa scritta scompare quando è trascorsa l'ora impostata di accensione e spegnimento. Vedi la figura 12.

Come sopra, ma con i tasti

ANNULLAMENTO DEI PROGRAMMI DI TEMPO IMPOSTATI

Premere sul tasting ON o OFF corrispondente al programma da annullare. Le ore, i minuti e il symbolo corrispondente appaiono sul display del telecomando. Premere il tasting (2) per annullare l'accensione o lo spegnimento automatico della stufa. Premere (3) per confirmare.

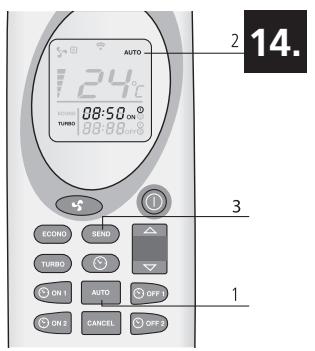

RIPETIZIONE QUOTIDIANA

Con la funzione Automatica l'ora impostata di accensione e spegnimento più essere ripetuta quotidianamente. Premere il tasting (1) per almeno 2 secondi per attivare但这a funzione. Sul display del telecomando appeare auto. Premere (3) per confermare. Sul display della stufa appare chrono. Premere il tasting auto per almeno 2 secondi per disattivare但这a funzione e poi premere (3). Vedi la figura 14.

Pulire sempre il bruciatore prima di avviare la stufa con l'invio automatico. Ciò previene danni alla stufa e all'ambiente circostante.

4.9 SOSTITUZIONE BATTERIE DEL TELECOMANDO

Se le batterie del telecomando vanno sostituite, staccare il coperchio sul retro del telecomando come molto nella figura 15. Sostituire le batterie vecchie con altri, nuove. Fare attenzione ai poli + e -. Usare solo batterie AAA, 1,5V.

5. RIEMPIMENTO DEL SERBATOIO PELLET CON IL PELLET

5.1 IL COMBUSTIBLE

L'uso del pellet sbagliato (cattiva qualità o diametro diverso da quello previsto) cui possare danni alla stufa. La garanzia non copre i dati provocati da pellet di qualità scadente.

Sul mercato sono disponibili pellet di diverse qualità e con diverse caratteristiche. I pellet di cattiva qualità influiscono negativamente sull'efficienza della combustione, sporcano la stufa e possono, in casi estremi, causare situazioni molto pericolose.

Usare esclusivamente pellet di legna di buona qualità di diametro di 6 mm e lunghezza massima di 30 mm. In commercio si trovano vari tipi di pellet di legna conATTERISTiche e qualità diverse. è possibile riconoscere il pellet di buona qualità nel seguente modo:

Diametro 6 mm.
- Lunghezza massima 30mm
- Pellet di legna secondo lo standard 6mm DIN+ / Ö-norm+ / EN+ o equivalente.
- Ben pressato, privo di residui di colla, resina o additivi.

• Superficie lucida e uniforme
• Lunghezza uniforme e basso contentuto di polvere
• Umidità residua: < 10%
• Contenuto di genere: < 0.5%
• Il pellet di buona qualità affonda quando vienegettato in acqua

In genere, è possibile riconoscere il combustibile di cattiva qualità per questa stufa da:

• Diametro diverso da quello richiesto di 6 mm. e/o una varietà di diametri
• Lunghezze diverse e variabili, alta percentuale di pellet corto
• La superficie在哪 criccature verticali e/od orizzontali
• Alto contentuto di polvere
• Superficie non lucida
• Galleggia in acqua

Se si usa combustibile di cattiva qualità si può incorrere in:

• Cattiva combustione
• Frequenti blocchi del focolare
• Maggior consumo di pellet
• Minor resa di calore e di efficienza
• Insudicamento del vetro
• Aumento della quantità di cener e granuli incombusti.
• Costi di manutenzione maggiori.

Anche usando pellet standardizzato di buona qualità, è normale che vi siano differenze nella combustione, nella produzione di genere e nel rallentamento del rendimento.

Immagazzinare e trasportare il pellet in condizioni di asciutto assoluto. Il pellet di legna cui espondersi notevolmente quando entra in contatto con l'umidità.

Per ulteriori informazioni sul pellet, contattare il rivenditore Zbro o l'installatore autorizzato Zbro.

5.2 RIEMPIMENTO DELLA TRAMOGGIA CON IL PELLET

Aprirle l coperchio del deposito di pellet sulla parte superiore della stufa e riempire il deposito di 3/4 con pellet. Fare in modo che non cadano pellet nella stufa. Quindi chiudere il coperchio.

Non toccare mai le parti girevoli all'interno della tramoggia del pellet. Per evitare il rischio di toccare le parti girevoli all'interno della tramoggia del pellet, è meglio spegnere sempre la stufa completeness scollegando la spina elettrica alla presa di rete.

Se nel corso del funzionamento dovesse essere necessario rabboccare, assicurarsi che il pellet e/o il sacco del pellet non entrino in fatto con alcuna superficie boliente della stufa che potrebbe provocare situazioni pericolose. Assicurarsi di non toccare mai le parti girevoli all'interno della tramoggia del pellet.

6. REGOLAZIONE DEL FLUSSO DI ARIA CALDA

La stufa è provvista di un'aletta di regolazione dell'aria calda che controlling il flusso di riscaldamento immesso nella linea. L'aletta viene regolata sul lato anteriore. La leva di regolazione è situata sul lato anteriore della stufa.

1. Commutando la leva versus l'alto, l'aria defluirà dal lato anteriore della stufa. Cfr. fig. 16
2. La posizione intermedia della leva provocherà l'afflusso dell'aria verso la linea e verso il lato anteriore della stufa. Cfr. fig. 17
3. La posizione più bassa della leva di regolazione provoca il solo afflusso verso la linea. Cfr. fig. 18

Qualora non si utilizi la linea di conduittura dell'aria calda, è necessario eseguire le seguenti operazioni:

1. Chiudere i punti di collegamento dei condotti con un terminale (non fornito in dotazione).
2. Impostare l'alletta di regolazione dell'aria calda nella posizione più alta per dirigere tutte l'aria proveniente alla stufa verso il lato anteriore. Cfr. fig. 16

Assicurarsi che il flusso d'aria proveniente dal ventilatore sia sempre direttoattraverso lo scambiatore di calore, posizionando correttamente l'alletta di regolazione dell'aria. Ciò serve a prevenire un eventuale surriscaldamento della stufa. Attenersi alle precedenti istruzioni per il correttoto positizatorio dell'aletta di regolazione del flusso.

7. MANUTENZIONE

Il calore, lacene e i residiui prodotti alla combustione della legna da ardere rendono necessaria una pulizia e una manutenzione regolare sa a cura dell'utente finale che a cura di un technician autorizzato. Ilimportante pulire periodicamente la stufa ai fini della sicurezza, del suo efficiente funzionamento e, nel contempo, per augmentare la durata della stufa stessa. Non usare lana d'acciaio, acido muriatico o altri prodotti corrosivi, aggressivi o abrasivi per pulire la superficie interna ed esterna della stufa. Specialmente dopo un periodo di spegnimento prolongato, la stufa e l'impianto del camino necessitano di controllo per rilevare eventuali ostruzioni.

7.1 MANUTENZIONE DA ESEGUIDE A CURA DELL'UTENTE FINALE

Effettuare la manutenzione della stufa dopo aver verificato cheessa si sia raffreddata del tutto, sua internamente che esternamente!

Quando si realizzano interventi di manutenzione alla stufa: assicurarsi che l'alimentazione alla stufa sia completeness scollegata.

Mansione	Frequenza
Pulire la superficie esterna della stufa	Ogni 2 settimane
Pulire del portello	Prima di anni avvio. Anche all'avvio in caso di funzione timer.
Pulire il bruciatore	Prima di anni avvio. Anche all'avvio in caso di funzione timer.
Pulizia del cassetto della cenere	Quando è piano e prima di anni avvio. Anche all'avvio in caso di funzione timer
Pulire lo scambiatore termico.	Quotidianamente
Pulizia della caldaia	Ogni 2 settimane
Controllo della tenuta dello sportello tagliafuoco	Due volte all'anno, la prima volta all'inizio della stagione e/ o dopo 2500 kg di pellet consumati
Pulizia della tramoggia del pellet e Auger	Una volta al mese e/ o dopo 2500 kg di pellet consumati
Pulizia del condotto per l'aggiunta di pellet	Una volta alla settimana

7.2 PULIZIA DELLA SUPERFICIE ESTERNA DELLA STUFA

Pulire la superficie della stufa con acqua (calda) e sapone. Non usare detergenti abrasivi o a base di solventi in quantoassi potrebbero danneggiare le finiture della superficie.

7.3 PULIZIA DEL PORTELLO

L'apertura dello sportello della stufa deve essere pulita prima di agli avvio per prevenir depositi di fuliggine e particelle di cenere.

Il vetro è un vetro ceramicico, ma più rompersi a causa di forti escursioni termiche. Aspettare che l'apertura si raffreddi completamente prima di pulirla. Utilizzare un normale detergente spray per vetri e un panno per pulizia.

Pulire il vetro del portello solo quando la stufa si è raffreddata completeness!

7.4 PULIZIA DEL FOCOLARE CON CASSETTO DELLCA CENERE

1. Estrarre il focolare con cassetto della cenere sollevandolo alla sua sede. Vedi immagine 19 & 20.
2. Pulire il cassetto dellacene.
3. Pulire ulteriormente il focolare con cassetto dellacene e la relativa griglia usando una spazzola e un'aspirapolvere. Se i fori al fondo del focolare sono ostruiti, usare un attrezzo appuntito per aprirli (vedi imagine 21).

4. Pulire la parte sottostante del focolare con un'aspirapolvere.

5. Rimettere nella stufa il bruciatore e il cassetto della cenere. Assicurarsi che il bruciatore sia riposizionato in modo corretto. Assicurarsi che l'alloggiamo del braciere sa correttamente posizionato nel dente del cassetto raccoglicenere (come indicate nella fig. 22). Se il bruciatoreiene posizionato scorrettamente, la stufa non si accenderà.

7.5 PULIZIA DELLO SCAMBIATORE TERMICO

Lo scambiatore termico va pulito agli giorni con l'aiuto di un raschetto. Assicurarsi che la stufa sia spenta e che lo sportello della stufa sia chiuso. Muovere avanti e indietro la leva del raschetto montato nella griglia di emissione (vedi figura 23). Ripetere esta azione 5 o 6 volte, fino a che il raschetto si muova avanti e indietro sulla incontrare resistenza.

7.6 PULIZIA DEL FOCOLARE

Pulire prima lo scambiatore termico (vedi capitolo 7.5 pulizia dello scambiatore termico).

1. Rimuovere il bruciatore con il cassetto dellacene. Vedi capitolo 7.4
2. Rimuovere lo scudo termico, che si trova sopra la stufa.

a. Premere lo schermo termico verso l'alto e successivement verso il lato posteriore della stufa.
b. Spingere il lato sinistro verso sinistra e ruotare il lato destro verso il basso. Cfr. fig. 24.
c. A quello punto, lo schermo termico più essere rimioso alla camera di combustione.

1. Smontare quindi il rivestimento interno del focolare.

a. Rimuovere la banda di serraggio con l'ausilio di un cacciavite (cfr. fig. 25). Estrarre successivement la banda di serraggio alla stufa (cfr. fig. 26).
b. Rimuovere il pannello anteriore sinistro (cfr. fig. 27).
c. Ripetere le operazioni di cui ai punti A e B per rimuovere il pannello presente sul lato destro della stufa.
d. Rimuovere il pannello posteriore sinistro muovendolo in avanti (cfr. fig. 28). Estrarre il pannello posteriore sinistro alla stufa.
e. Rimuovere il tacco. Spingere il tacco leggermente verso l'alto. Tirare quin di il lato inferiore del tacco leggermente in avanti e lasciare che si abbassi. Estrarre il tacco alla stufa (cfr. fig. 29).
f. Estrarre la condotta presente dietro al tacco muovendola versuso l'alto. Estrarre la condotta alla stufa (cfr. fig. 30).
g. Rimuovere il pannello posteriore destro muovendolo in avanti fino al tubo di alimentazione del pellet. Estrarre il pannello posteriore destro alla stufa (cfr. fig. 31).

1. Pulire il focolare, la parte sotto il braciere e il rivestimento con una spazzola e un'aspirapolvere.
2. A pulizia ultimata, riposizione in ordine inverso tutti i componenti che erano stati smontati.

Suggerimento per il reinserimento del tacco:

Reinserire per primo il lato superiore del tacco (cfr. fig. 32). Assicurarsi che il lato superiore del tacco cada correttamente nella rispettiva sede nella stufa (indicate alla freccia nelle figg. 33 e 34). Premere successivement il lato inferiore del tacco più a fondo possibile verso la parte posteriori della stufa e lasciare abbassare leggermente il tacco.

Suggerimento per il reinserimento della bande di serraggio:

Inserire inizialmente il lato inferiore della banda di serraggio tra i pannelli anteriore e posteriori (cfr. fig. 35). Assicurarsi che il lato inferiore sia correttamente in sede prima di spingere tutte la banda di serraggio tra i due pannelli.

Qualora l'insertimento delle bande di serraggio risulti difficoltoso, assicurarsi che il tacco sia correttamente in sede.

7.7 CONTROLLO DELLA TENUTA DELLO SPORTELLO TAGLIAFUOCO

Almeno due volte all'anno, la prima volta prima dell'inizio della stagione del riscaldamento, controllare lo sportello di carica per rilevare eventuali perdite. Se occorre, farlo sostuire da un technician autorizzato Zibro. Utilizzare unicamente parti di ricambio originali Zibro.

7.8 PULIZIA DELLA TRAMOGGIA DEL PELLET E AUGER

Pulire il deposito di pellet e l'auger una volta al mese.

1. Svuotare il deposito di pellet.
2. Pulire il deposito di pellet e la parte visible dell'auger con un'aspirapolvere (figura 36)
3. Riempire di pellet il deposito.

7.9 ULIZIA DEL DISPOSITIVO DI AGGIUNTA PELLET

Pulire il tubo per l'aggiunta dei pellet una volta a settimana con una spazzola rotonda, dura (figura 37). Il tubo per l'aggiunta dei pellet è situato dietro la camera di combustione della stufa. Nel tubo può depositarsi del creosoto, una sostanza che sporca molto il tubo e a volte può provocare il blocco dei pellet.

Mansione	Frequenza*
Ispezione professionale e manutenzi one della stufa (&systema della canna fumaria)	Due volte a stagione, la prima volta all'inizio della stagione di utilizzo e / o dopo 900 ore di combustione, quando la stufa indica SERV
Pulire/spazzare l'impianto camino/la canna fumaria	Due volte a stagione, la prima volta all'inizio della stagione
Sostituzione dei componenti non menzionati in quello manuale	In caso di rilevamento guasti
Collegamento della stufa al camino/canna fumaria	Due volte a stagione, la prima volta all'inizio della stagione di utilizzo e / o dopo 900 ore di combustione, quando la stufa indica SERV
Altra manutenzione non specificamente menzionata in quello manuale.	Una volta a stagione, la prima volta all'inizio della stagione di utilizzo
Pulizia della ventola ambiente /ventola di gas di combustione	Due volte a stagione, la prima volta all'inizio della stagione di utilizzo e / o dopo 900 ore di combustione, quando la stufa indica SERV
Pulire la stufa all'interno e all'esterno	Una volta a stagione e / o dopo 900 ore di combustione, quando la stufa indica SERV
Strofinare il riduttore della coclea di collegamento pellet	Una volta a stagione, al termine della stagione di utilizzo
Pulire la canna fumaria	Una volta a stagione, al termine della stagione di utilizzo e / o dopo 900 ore di combustione, quando la stufa indica SERV
Controllo dell'elemento di accensione	Una volta a stagione
Pulire lo scambiatore di calore con purificazione d'aria	Una volta a stagione e / o dopo 900 ore di combustione, quando la stufa indica SERV
Pulire lo scambiatore di calore con purificazione d'aria	Una volta a stagione e / o après 900 ore di combustione, quando la stufa indica SERV
Controllare la parte elettrica, ove-ro il circuito stampato, il cablaggio, i sensori e le sicurezze.	Una volta a stagione e / o après 900 ore di combustione, quando la stufa indica SERV
Controllare i tubi in silicone del sensore di pressione	Una volta a stagione e / o après 900 ore di combustione, quando la stufa indica SERV
Controllare la chiusura ermetica della porta e sostituirla se necessario.	Due volte a stagione, la prima volta all'inizio della stagione e / o après 900 ore di combustione, quando la stufa indica SERV
Mettere alla prova tutti i 5 livelli di combustione della stufa	Una volta a stagione e / o après 900 ore di combustione, quando la stufa indica SERV
Mettere alla prova le sicurezze	Una volta a stagione e / o après 900 ore di combustione, quando la stufa indica SERV

(*) La frequenza citata è una frequenza minima. Potrebbero prevalere la legislazione locale e/o le disposizioni della propria assicurazione, a seconda di quale di esse si la norma più rigida. In caso di uso intensivo della stufa, il camino deve essere pulito con maggior frequenza.

8. ASSISTENZA TECHNICA, RICAMBI ORIGINALI

Prima di lasciare la fabbrica, agli stufa è stata accuramente testata e messa in funzione. Qualsiasi riparazione o operazione necessaria durante o dopo l'installazione della stufa, delve essere effettuata da un ingecnere termico autorizzato. Ipezzi di ricambio originali della fabbrica sono essere ottenuti solotramite il nostro centro di assistenza tecnica e presso i punti vendita autorizzati.

Quando contattate il vostro rivenditore, il centro di assistenza tecnica o l'ingegnere termico autorizzato, dovete prima assicurarvi di poter specificare il modello e il numero di series, in quanto sare la prima casa che vi verrà chiesta.

Usare solo ricambi Zibro. L'uso di ricambi non Zibro comportera l'annullamento della garanzia.

9. RISOLUZIONE DEI PROBLEMI

Prima di azzerare un guasto, consultare l'elenco dei guasti (capitolo 9.2) e seguire le istruzioni. Reimpostare la stufa premendo il tasto 3 (vedi figura 2) del display et tenendolo premuto per 3 secondi.

9.2 LISTA DEI GUASTI

PROBLEMIA	CAUSA	SOLUZIONE
Quadro di commando non si avvia.	Manca l'input elettrico alla stufa	Verificare se la spina è collegata.
	Il fusibile di protezione della sched del circuitto è bruciato	Sostituire il fusibile. Operazione da esegui- re escludivamente ad opera di un technique autorizzato Zibro.
	Quadro di commando guasto.	Sostituire il quadro di commando. Operazi- one da eseguire escludivamente ad opera di un technique autorizzato Zibro.
	Piattina guasta.	Sostituire la piattina. Operazione da eseguire escludivamente ad opera di un technique autorizzato Zibro.
	Scheda del circuitto gu- asta.	Sostituire la scheda del circuitto. Operazi- one da eseguire escludivamente ad opera di un technique autorizzato Zibro.
	L'interruttore principale non è accesso	Accendere l'interruttore principale
La stufa non si avvia. Com-pare l'allarme“AlAr no FirE".	Il serbatoio è vuoto.	Riempire il serbatoio.
	Il focolare è sporco.	Pulire il focolare.
	Il motore della coclea di collegamento dei pellet è rotto	Sostituire il motore della coclea di collegamento dei pellet. Operazione da eseguire esclusivamente ad opera di un technician autorizzato Zibro.
	Il circuito stampato elettronico è rotto	Sostituire il circuito stampato. Operazione da eseguire esclusivamente ad opera di un technician autorizzato Zibro.
	Il sensore di temperature non ha rilevato la soglia di temperatura minima per avviarsi.	Svuotare il focolare e riavviare. Se tuttavia il problema continua a persistere, contatore un technician autorizzato Zibro.
	Aria comburente insufficiente raggiunge il fuolo	Controllare quanto segue (ad opera del-l'utente finale):- Possibili ostruzioni del tubo di immissione dell'aria di combustione sul retro della stufa. Pulire il tubo di immissione dell'aria fresca.- fori della griglia del focolare ostruiti e/o scatola del focolare contentente troppacenere e/o focolare troppo sporco; occorre pulirlo. Operazione da eseguire esclusiva-mente ad opera di un technician autorizzato Zibro.- Scambiatore di calore all'interno delorno è sporco. Pulire lo scambiatore di calore.
	Pellet di legna di qualità scadente.	Provarare pellet di legna di qualità migliorare.
	Coclea bloccato.	Scollegare la stufa dall'elettricità, spostare la protezione per le mani lontano dalserbatoio, svuotare il serbatoio, pulire attentamente le parti visibili dell'Auger.Rimettera la protezione per le manie eriavviare. Se tuttavia il problema continua a persistere, contattere un technician autorizzato Zibro.
15 minuti\ dopo l'avvio la stufa indica	Accensione rota.	Sostituire l'accensione. Operazione da eseguire esclusivamente ad opera di un technician autorizzato Zibro.
	Il sensore di temperature non ha rilevato la soglia di temperatura minima per avviarsi.	Svuotare il focolare e riavviare. Se tuttavia il problema continua a persistere, contatore un technician autorizzato Zibro.
	Temperatura esterna troppo Bassa.	Svuotare il focolare e riavviare. Se tuttavia il problema continua a persistere, contatore un technician autorizzato Zibro.
	Il pellet di legna è bag-nato.	Usare esclusivamente pellet di legna asci-utto.
	Sensore termico guasto.	Sostituire il sensore. Operazione da esegui-re esclusivamente ad opera di un technician autorizzato Zibro.
	Scheda del circuito elet-tronico rottà.	Sostituire la schedal del circuito elettronico. Operazione da eseguire esclusivamente ad opera di un technician autorizzato Zibro.
	Il serbatoio è vuoto.	Riempire il serbatoio.
Il pellet di legna non raggiunge il focolare.	Auger bloccato.	Scollegare la stufa dall'elettricità, spostare la protezione per le mani lontano dal serbatoio, svuotare il serbatoio, pulire attendentamente le parti visibili dell'Auger. Sostituire la protezione per le mani e riavviare. Se tuttavia il problema continua a persistere, contatore un technician autorizzato Zibro.
	Motore dell'Auger dan-neggiato.	Sostituire il motore. Operazione da esegui-re esclusivamente ad opera di un technician autorizzato Zibro.
	Il serbatoio è vuoto.	Riempire il serbatoio.
Il fuoco presente una fiamma debole e arancione, il pellet non brucia corretamente e/o il vetro si an-nerisce troppo rapidamente.	Tubo di scarico/dei fumi o camino bloccati.	Far pulire immediamente il tubo di scarico/dei fumi o il camino da uno spaz-zacamino autorizzato. Contatterre un spazzacamino autorizzato.
	Il focolare è sporco.	Pulire il focolare.
	La stufa presente ostruzi-oni interne.	La stufa necessita di manutenzione. Opera- zione da eseguire esclusivamente ad opera di un technician autorizzato Zibro.
	Estrattore dei fumi dan-neggiato.	Il pellet di legna più bruciare grazie al tiraggio naturale del camino. Far sostituire immediamente la ventola in quanto cui èsso lecicoloso per la salute. Operazione da eseguire esclusivamente ad opera di un technician autorizzato Zibro.
	Pellet di legna di qualità scadente.	Provarre pellet di legna di qualità migliorare.
	La stufa non è montata bene	Montare la stufa. Operazione da eseguire esclusivamente ad opera di un technician autorizzato Zibro.
La ventola di ricircolo del- l'aria ambiente continua a funzionare an- che quando la stufa è fredda.	Scheda del circuito elet- tronico rottà.	Sostituire la schedal del circuito. Operazi- one da eseguire esclusivamente ad opera di un technician autorizzato Zibro.
Presenza di ce- nere sul pavi- mento attorno alla stufa.	I tubi dei fumi non sono a tenuta ermetica.	Operazione da eseguire esclusivamente ad opera di un installatore di camini autoriz- zato: tubi dei fumi non a tenuta ermetica possono essere pericolosi per la salute. Si- gillare immediatamente i tubi (con loctite 598 (o un prodotto simile)) ed/o sostituire i tubi con altri del tipo corretto.
	Tenuta dello sportello rottà, usurata o danneg- giata.	Sostituire la tenuta. Operazione da esegui- re esclusivamente ad opera di un technician autorizzato Zibro.
Stufa in stato di blocco; il display visua- lizza: "Eco"	È stata raggiunta la temperature ambiente richiesta da parte dell'u- tente finale.	Non si tratta di un erre. La stufa funzio- na in modalità eco. Questa funzione siouldoambiare con il telecomando.
Il display visua- lizza "SERV"	La stufa ha bisogno di manutenzione. Contatta- re un technician autorizzato del servizio Zibro. Questi eseguirà la manutenzione della stufa e azzererà la segnalazione.	La stufa ha bisogno di manutenzione. Con- tattare un technician autorizzato del servizio Zibro. Questi eseguirà la manutenzione della stufa e azzererà la segnalazione.
Il display visua- lizza "Atte"	Si è cercato di avviare la stufa nellequesta è ancora in fase di raffred- damento.	Attendere fino al termine della fase di raffreddamento prima di avviare di nuovo la stufa.
La stufa si spegne. Al-larme visualizzato "AlAr dEp" e i Led ALF e ALC, o uno dei due, si accenderanno sul pannello di controllo.	Pressostato rotto.	Sostituire il pressostato. Operazione da eseguire esclusivamente ad opera di un techniciano autorizzato Zibro.
	Tubo di scarico/dei fumi o camino bloccati.	Far pulire immediamente il tubo di scarico/dei fumi o il camino da uno spaz-zacamino autorizzato. Contattare uno spazzacamino autorizzato.
	Scheda del circuito elettronico rottà.	Sostituire la scheda del circuito elettronico. Operazione da eseguire esclusivamente ad opera di un techniciano autorizzato Zibro.
	Camino di lunghezza ec-cessiva.	Chiamare un esperto di camini per verifi-care se il camino sa in linea con i requisiti di legge. Chiamare un techniciano autorizzato Zibro per verificare se il camino sa idoneo alla stufa.
	Condizioni atmospheriche sfavorevoli.	In caso di vento molto forte è possibile che si verificchi una depressione negativa. Verificare e riavviare la stufa.
	La stufa è surriscaldata.	Temperatura ambiente eccessiva. Aprire le porte delle altre stanze. Se il problema persistsiste, chiamare un techniciano autorizzato Zibro.
		Il termostato di sicurezza della stufa è saltato. Lasciar raffreddare la stufa e poi reimpostare il termostato di sicurezza rimuovendo il cappuccio di copertura (figura 38) e premendo il tasto di azza-mentation (figura 39).
	La ventola di ricircolo del-l'aria ambiente è rottà.	Sostituire la ventola. Operazione da eseguire esclusivamente ad opera di un techniciano autorizzato Zibro.
	Interruzione di corrente temporanea.	Un'interruzione di corrente durante il funzionamento della stufa ha provocato il surriscaldamento dell'interno della stufa. Lasciar raffreddare la stufa e riattizzare il fuoco.
	Termostato rotto.	Sostituire il termostato. Operazione da eseguire esclusivamente ad opera di un techniciano autorizzato Zibro.
La stufa si spegne. Al-larme visualiz-zato "AlAr Sond"	Sensore di temperature di uscita dei fumi scol-legato.	Verificare che il sensore sia collegato alla scheda di circuito. Operazione da eseguire esclusivamente ad opera di un techniciano autorizzato Zibro.
	Il cabaggio del sensore di gas di combustione è staccato.	Risistemare il cabaggio. Operazione da eseguire esclusivamente ad opera di un techniciano autorizzato Zibro.
Il display visu-alizza "Cool Fire"	La stufa è in manuale, la funzione timer o la modalità save sono spente. La stufa è in fase di raffreddamento.	Non ci sono guasti, la fase di raffreddamento si ferma automaticamente quando la stufa si è raffreddata abbastanza.
	Interruzione di corrente	Dopo che la corrente è stata riallacciata, avviare la stufa iniziando alla fase di raffreddamento. In seguito, la stufa più essere riavviata.
Il display visua-lizza AIAr FAn FAIL	La ventola del gas di combustione è rottato o il circuito stampato non riesce a misurare la velocità di giro della ventola.	La ventola del gas di combustione, il cir-cuito stampato o il sensore della velocità di giro sono rotti, oppure il cablaggio è dan-neggiato o scollegato. Riparare il guasto. Operazione da eseguire esclusivamente ad opera di un technique autorizzato Zibro.

10. DATI TECHNICI

Model		Diandra 60 S-line	Diandra 90 S-line
Tipo di stufa		Stufa a pellet	Stufa a pellet
Capacità (*)	kW	2,92 - 6,14	2,60 - 9,00
Consumo elettrico	W	300 / 100	300 / 100
Alimentazione	V/Hz	230/~50	230/~50
Efficienza termica alla capacité nominale/ridotta (*)	%	94 / 95,9	92,6 / 95,9
Livello di CO al 13% di \( O_2 \)capacity nominale/ridotta (*)	%	0,011 / 0,003	0,011 / 0,002
Contenuto di polveri medio al 13% di \( O_2 \)	\( mg/Nm^3 \)	3,2	5,1
Per ambienti fino a (**)	\( m^3 \)	160	240
Diametro del tubo di scarico	mm	80	80
Temperatura Fumi di scarico	°C	88,6 / 55,2	112 / 55,2
Depressione del caminio	Pa	12	12
Valvola		Possibilmen-te***	Possibilmen-te***
La stufa deve essere una propria canna fumaria		No	No
Tipo di combustibile (****)		Ø 6 mm Din+/ Önorm+/EN+	Ø 6 mm Din+/ Önorm+/EN+
Nominale lunghezza/diametro del combustibile	mm	30 / 06	30 / 06
Portata della tramoggia del pellet	kg	15	17
Autonomia (min-max)	h	10,8 - 24	8,57 - 27,4
Ingresso di aria primaria		Si	Si
Ventilatore		Si	Si
Filtro aria		No	No
Peso netto	kg	88	91

(^) In conformità a EN14785
(^) solo a livello indicativo, varia in base al paese/regione
(^*) deve essere stabilito da un installatore autorizzato professionista

11. CLAUSOLE DI GARANZIA

La vostra stufa ha una garanzia di 24 mesi a partire alla data di acquisso. All'interno di questo periodo, tutti i difetti relativi al materiale o alla manodopera verranno riparati perché alcun costo aggiuntivo. In relazione a但这a garanzia si applicano le seguenti clausole:

1. Respingiamo espressamente qualiasi alla richiesta di anni, inclusi i anni che ne possono derivare.
2. Qualsiasi riparazione o sostuzione dei componenti entro i termini della garanzia non significHERa un'estensione dei termini della garanzia stessa.
3. La garanzia decade se la stufa è stata modificata, se non sono stati usati ricambi originali o se è stata riparata da soggetti terzi.
4. I componenti che normalmente sono soggetti ad usura, o che hanno una breve durata, rispetto al periodo di garanzia indicato sopra, ad esempio, guarnizioni, sigillature, rivestimenti ignifughi, vetro/portello, dettagli verniciati e cerami che, non sono coperti alla garanzia.
5. La garanzia si applica soltanto se si presenta una prova d'acquisto originale con la data, amesso che tale prova d'acquisto non sia stata modificata.
6. La garanzia non si applica per anni causati da azioni non conformi alle specifiche d'uso illustrate in quello manuale, in caso di uso negligente o di un tipo errato di combustibile. L'uso di un tipo errato di combustibile piùanche essere pericoloso**.
7. Icosti di trasporto e tutti i rischi coinvolti durante il trasporto della stufa o dei loro componenti sare è sempre a carico dell'acquirente.
8. La garanzia è valida solo quando la stufa è installata da un installmenter Zibro autorizzato ed è stato presentato il protocollo di commissionamento firmato.

Al fine di evitare dei costi inutili, raccomandiamo prima di leggere questo manuale sempre con molta attenzione. Nel caso in cui il manuale non fornisce alcuna soluzione, si prega di contattare il proprio rivenditore o installatore.

• Il vetro del portello è resistente alle alte temperature che potrebbero essere superate all'interno della stufa. Quindi un danno al portello può avvenire solo a causa di fattori che esulano alla responsabilità del produttore/distributore. Quindi il danno ai portelli non è coperto alla garanzia.

** Le sostanje altamente infiammabili possono portare ad incendi incontrallibili, causando fiamme ed esplosioni. Qualora ciò dovesse accadere, non provare mai a spostare la stufa, ma bisogna spegnerla immediatamente. In caso di emergenza bisogna usare un estintore, ma solo di classe B: ossia un estintore a diossido di carbonio o a polvere.

12. DICHIARAZIONE DI CONFORMITA

Dichiarazione di conformità

Noi,

PVG Holding B.V.

Euterpehof 20

5342 CW Oss, Olanda

dichiariamo con la presente:

che i seguenti prodotti sono conformi agli appropriati requisiti di salute e sicurezza di base richiesti delle direttive CE, in relazione al loro design e al loro tipo:

Descrizione del prodotto:

Apparecchiature da riscaldamento per spazi residenziali alimentate a pellet di legna

Marca del prodotto:

Zibro

Marca del prodotto:

Diandra 60 S-Line, Diandra 90 S-Line

Direttive CE applicabili:

Direttiva CE sulla bassa tensione 2006/95/EEC

Direttiva EC EMC

2004/108/ED

Direttiva EC RoHC

2002/95/EC

Typ		Efficienza termica%	Capacità kW	Contenuto di polveri medio al 13% di O2 mg/Nm3
Diandra 60 S-line	Nominal	94	6,14	3,2
Diandra 90 S-line	Nominal	95,9	9,00	5,1

Standard armonizzati applicabili:

Risultati approvati dall'

Istituto per la Certificazione:

Firma della persona autorizzata:

M. Walhout
