MANUALE UTENTE MSW 9000 RCF

MSW9000 è un software per sistema DXT9000 che offre le seguenti funzionalità:

1. Interfaccia Web di monitoraggio del sistema.

Collegandosi con un normale browser all'indirizzo IP di una MU stand alone (di default http://192.168.10.86) o di una qualsiasi MU che sia parte di un sistema multi-master, è possibile accedere ad un'interfaccia di monitoraggio real-time del sistema in termini di:

• eventi di allerta/evacuazione in corso;
- guasti attivi su ciascuna unità, raggruppati per categorie.

La schermata principale, o Dashboard, presenta in estrema sintesi queste informazioni per ciascuna delle MU presenti nel sistema, ed offre la possibilità di accedere alla specifica sezione di dettaglio (Details), con tutte le informazioni puntuali di ogni singolo sottosistema. Dalla pagina Details è anche possibile scaricare il log di eventi e guasti.

2. Gestione delle notifiche via SMS.

Con il pacchetto MSW9000 è possibile fare sì che il sistema invii SMS a uno o più numeri di telefonia mobile appoggiandosi al servizio esterno Nexmo. Per utilizzare questa funzionalità sono necessari:

• registrazione da parte del cliente di un account Nexmo (https://www.nexmo.com/), e relativa gestione del credito telefonico.
• Ricarica del credito disponibile: nel caso in cui questa operazione non venga effettuata sarà possibile inviare un numero molto ridotto di SMS alla settimana ad un numero ristretto di contatti.
• Inserimento delle credenziali Nexmo del cliente nella sezione Settings dell'interfaccia Web.
• Inserimento di uno o più numeri telefonici nella sezione Contacts della schermata Settings dell'interfaccia Web.
• Messa a disposizione di un accesso a Internet alla MU, a cura del cliente.

Indirizzo IP della MU e Gateway utilizzato saranno impostabili da configuratore DXT9000CC.

La gestione notifiche è soggetta alla stessa licenza che abilita l'interfaccia Web.

UTILIZZO SU SISTEMI STAND ALONE

PAGINA DASHBOARD

In un sistema con singola MU (o MX), le funzionalità disponibili sono (previo acquisto della licenza):

• interfaccia Web di monitoraggio real-time del sistema;
- servizio notifiche SMS;

È inoltre disponibile l'interfacciamento con BMS su protocollo HTTP, senza necessità di acquisto della licenza.

Si accede quindi all'interfaccia Web via browser, con indirizzo di default http://192.168.10.86.

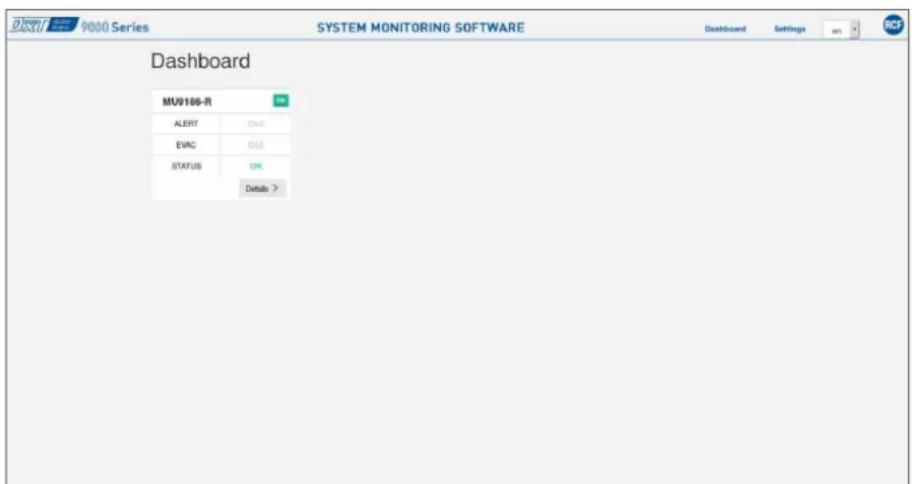

Dashboard MU0106-R ALERT EVAC STATUS OK Details >

Figura 1 - Dashboard

PAGINA DETAILS

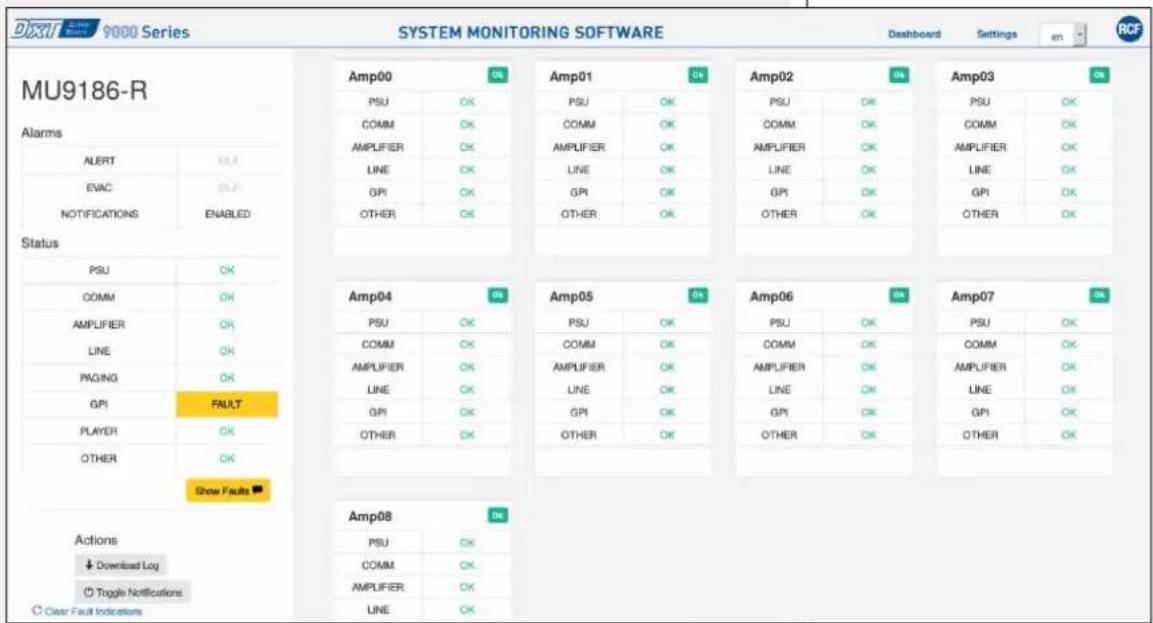

Per un sistema con unica unità master le informazioni sono tutte fruibili nella sezione Details, contenente eventi/guasti raggruppati per unità slave e per categoria.

Sia la Dashboard principale sia la sezione Details si aggiornano in tempo reale a seconda del verificarsi di guasti o eventi di allerta/evacuazione.

È inoltre possibile cambiare la lingua da inglese a italiano utilizzando il riquadro di selezione in alto a destra (en/it).

In caso di guasto, è possibile tramite pulsante Show Faults, aprire la relativa popup descrittiva, che mostra il dettaglio dei guasti in corso.

Il pulsante Download Log permette inoltre di scaricare su PC locale il log del sistema. La funzione Toggle Notifications abilita/disabilita le notifiche via SMS (se precedentemente configurate), ed è estremamente utile durante interventi sul campo o calibrazioni in cui vengono generati appositamente guasti controllati per verifiche specifiche sul sistema.

Clear Fault Indications, infine, permette un reset manuale dei guasti sulla sola interfaccia Web, funzionalità utile nel caso in cui vi siano problemi sul refresh delle pagine o di comunicazione. In nessun caso, comunque, Clear Fault Indications agisce sulle indicazioni di guasto a livello macchina e riportate sul pannello delle unità.

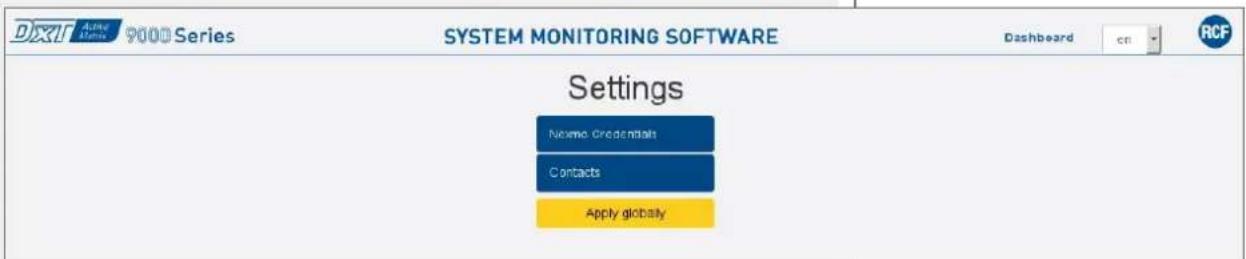

Cliccando su Settings si può accedere alle pagine di impostazione delle credenziali Nexmo e dei numeri telefonici per la ricezione di SMS.

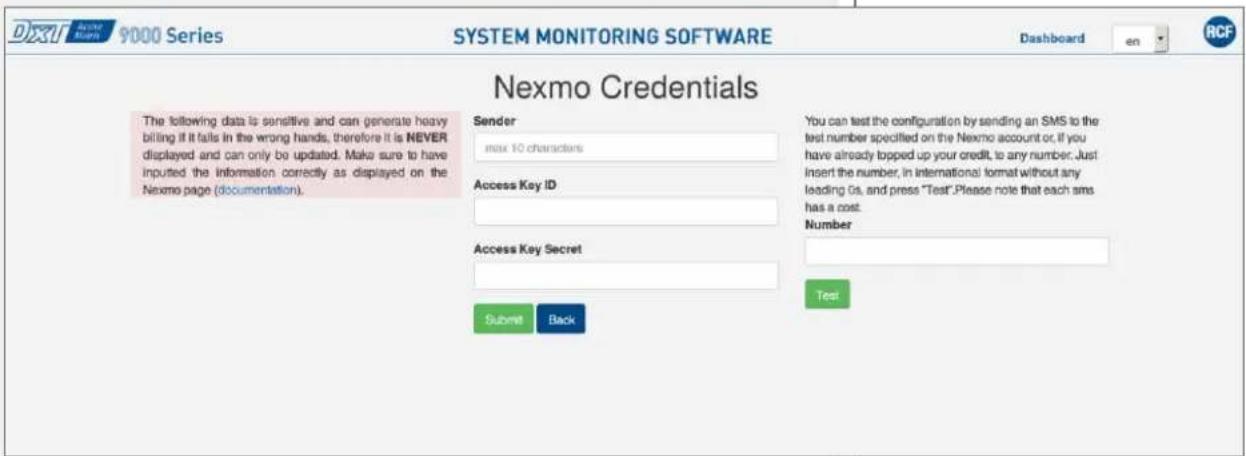

All'interno delle impostazioni di Nexmo devono essere configurati i campi:

• Sender: nome che comparirà come mittente degli SMS di notifica, univoco per tutti i sistemi monitorati;
• Access Key ID e Access Key Secret: credenziali fornite in fase di registrazione su Nexmo.

È inoltre possibile inviare un SMS di test ad un numero a scelta utilizzando la casella Number e cliccando su Test, operazione disponibile solamente nel caso in cui sia già stato ricaricato il credito.

Nella schermata Contacts è possibile aggiungere numeri telefonici cliccando su Add e rimuoverli con Delete.

Il tasto Apply Globally è utilizzato solo in modalità multi-master, vedi capitolo Utilizzo su sistemi multi-master.

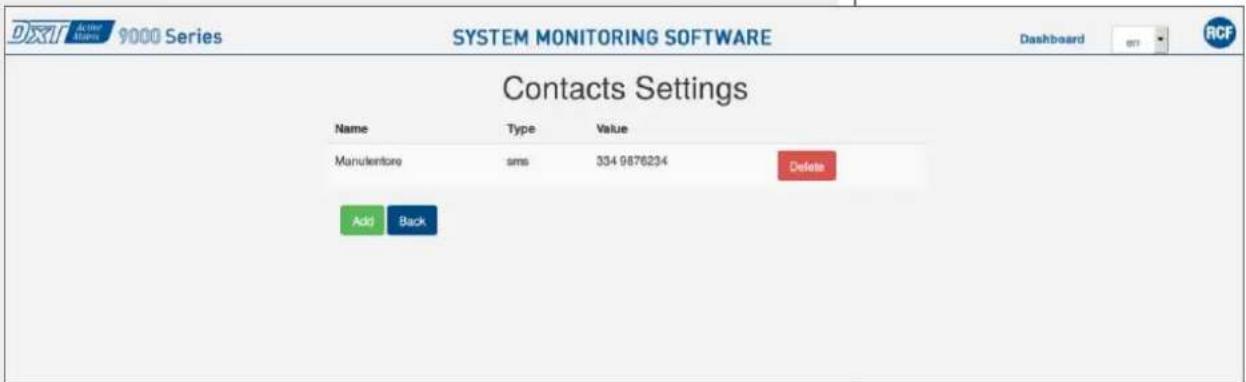

SYSTEM MONITORING SOFTWARE Dashboard 9000 Series Contacts Settings Name Type Value Manulentore sms 334 9876234 Delete Add Back

Figura 6 – Contacts

UTILIZZO SU SISTEMI MULTI-MASTER

Ogni MU9186-R è già configurato per l'utilizzo su sistemi multi-master.

La connessione tra i sistemi avviene in modo automatico procedendo nel seguente modo:

• Assegnazione di IP differenti alle MU del sistema, compresi tra 192.168.10.86 e 192.168.10.93 (fino a un massimo di 8 Master Unit);
  • Collegamento delle MU sulla stessa LAN.

Non sono richieste ulteriori configurazioni specifiche, al di là della consueta configurazione dei singoli sottosistemi tramite DXT9000CC. È possibile aggiungere sottosistemi a un sistema multi-master preesistente semplicemente assegnandogli un IP non utilizzato nello spazio tra il .86 e il .93 e collegandolo in rete.

Dall'interfaccia Web di uno qualsiasi degli MU facenti parte di un sistema multi-master è possibile monitorare tutto il sistema.

La configurazione delle notifiche via SMS, se abilitata, viene impostata su tutto il sistema da interfaccia Web collegandosi a una MU qualsiasi, effettuando la configurazione e successivamente cliccando su Apply Globally.

L'interfaccia con il BMS è individuale per ogni MU appartenente al sistema multi-master.

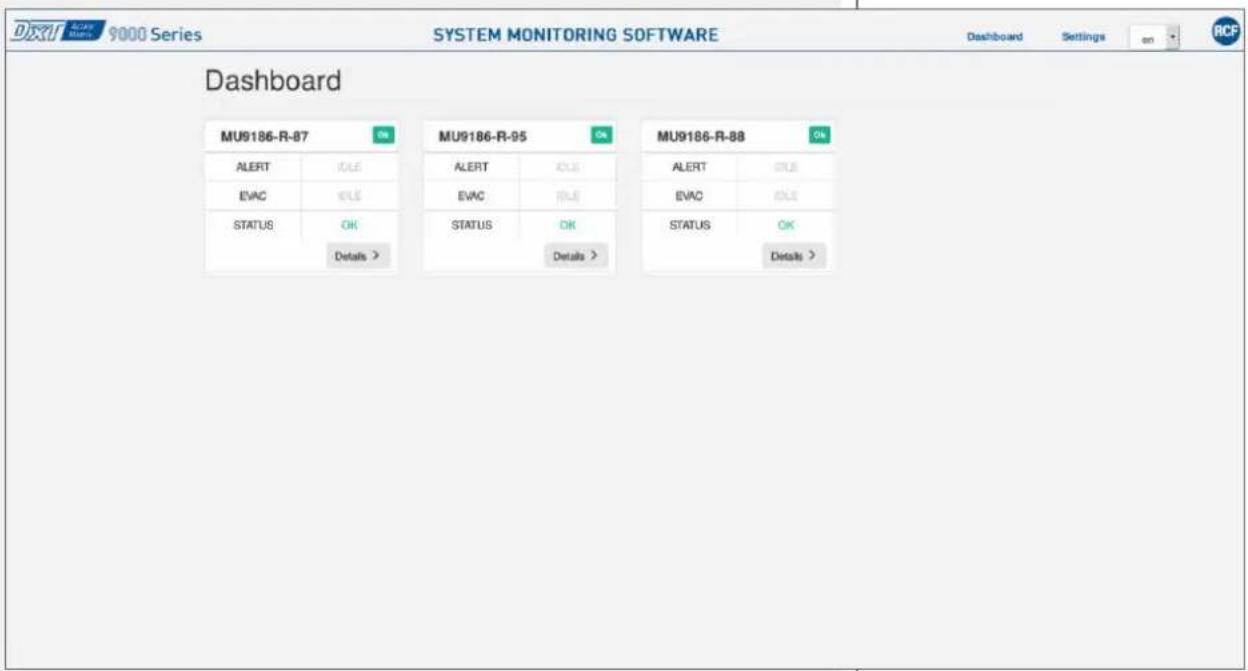

DXRT 2000 Series SYSTEM MONITORING SOFTWARE Dashboard Settings on Dashboard MU9186-R-87 OK MU9186-R-95 OK MU9186-R-88 OK ALERT OLE ALERT OLE ALERT OLE EVAC OLE EVAC OLE EVAC OLE STATUS OK STATUS OK STATUS OK Details > Details > Details >

Figura 7 – Dashboard su sistema multi-master
