SI 7120 - Monitor RCF - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Scheda di ingresso logico monitorata
Marca	RCF
Modello	SI 7120
Categoria	Monitor (Accessorio per MU 7100)
Compatibile con	Unità RCF MU 7100
Numero di schede per MU 7100	Fino a 2
Canali di ingresso monitorati	2 (ingressi di controllo 1 e 2)
Resistenza di linea in stato normale	10 kΩ
Resistenza di linea in stato di allarme	470 Ω
Campo di rilevamento guasti	Linea aperta >20 kΩ, corto <400 Ω
Indicazione di guasto	LED rosso sulla scheda, segnalazione guasto sistema
Connettore	Si adatta al connettore di ingresso di controllo MU 7100
Tensione operativa	24 V DC (fornita da MU 7100)
Precauzioni di sicurezza	Installare da personale qualificato; evitare esposizione a pioggia o umidità
Manutenzione	Mantenere asciutto; pulire con panno asciutto; nessuna parte riparabile dall'utente
Riparabilità	Contattare il centro assistenza autorizzato RCF per le riparazioni
Applicazione tipica	Monitoraggio linea per sistemi di allarme antincendio o emergenza

Domande frequenti - SI 7120 RCF

A cosa serve la scheda RCF SI 7120?

La SI 7120 è una scheda di ingresso logico monitorata per l'unità RCF MU 7100. Monitora due linee di controllo (ad esempio da un sistema di allarme antincendio) e rileva guasti come circuiti aperti o in corto, fornendo lo stato al sistema.

Quante schede SI 7120 possono essere installate in un MU 7100?

Fino a due schede SI 7120 possono essere installate in una singola unità MU 7100, consentendo il monitoraggio di fino a quattro linee di controllo.

Cosa significano i valori di resistenza 10 kΩ e 470 Ω?

In stato normale, la resistenza di linea dovrebbe essere 10 kΩ. Quando un comando di allarme è attivo, la resistenza cambia a 470 Ω. La scheda rileva questi valori per determinare lo stato.

Cosa indica il LED rosso sulla SI 7120?

Il LED rosso si accende quando viene rilevato un guasto (circuito aperto o in corto) su una delle due linee monitorate. Aiuta a identificare rapidamente i problemi.

Come rileva la SI 7120 i guasti di linea?

La scheda monitora la resistenza su ciascuna linea. Se la resistenza supera 20 kΩ (circuito aperto) o scende sotto 400 Ω (corto circuito), segnala un guasto al sistema MU 7100.

La SI 7120 può essere utilizzata con linee non monitorate?

No, la SI 7120 è progettata specificamente per linee monitorate con i resistori appropriati (10 kΩ normale, 470 Ω allarme). L'uso di linee non monitorate può causare false indicazioni di guasto.

Che tipo di connettore utilizza la SI 7120?

La scheda si collega direttamente al connettore di ingresso di controllo del MU 7100. Non è necessario alcun cablaggio aggiuntivo per la scheda stessa; le linee monitorate si collegano ai morsetti a vite sulla scheda.

Qual è la tensione operativa della SI 7120?

La scheda è alimentata dall'unità MU 7100, che fornisce 24 V DC. Non è necessaria alcuna fonte di alimentazione esterna.

Cosa devo fare se la scheda SI 7120 si guasta?

La SI 7120 non ha parti riparabili dall'utente. In caso di malfunzionamento, contattare un centro assistenza autorizzato RCF per riparazione o sostituzione.

La SI 7120 è compatibile con altri sistemi RCF?

La SI 7120 è progettata specificamente per l'unità MU 7100. Non è destinata all'uso con altri prodotti RCF senza verifica.

MANUALE UTENTE SI 7120 RCF

Prima di collegare ed utilizzare questi prodotti, leggere attentamente le istruzioni contenute in questo manuale, il quale è da conservare per riferimenti futuri.

Il presente manuale costituisce parte integrante dei prodotti e deve accompagnarli anche nei passaggi di proprietà, per permettere al nuovo proprietario di conoscere le modalità d'installazione e d'utilizzo e le avvertenze per la sicurezza.

L'installazione e l'utilizzo errati dei prodotti esimono la RCF S.p.A. da ogni responsabilità.

ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre mai questi prodotti alla pioggia o all'umidità.

AVVERTENZE PER LA SICUREZZA E PRECAUZIONI D'USO

Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono essere lette con particolare attenzione, in quanto contengono importanti informazioni.

1. La linea diffusori (uscita dell'amplificatore) può avere una tensione sufficientemente alta (es. 100V) da costituire un rischio di folgorazione per le persone: completare l'installazione e tutte le connessioni prima di accendere il sistema.

2. Assicurarsi che tutte le connessioni siano corrette.

3. Accertarsi che tutti i conduttori elettrici non possano essere calpestati o schiacciati da oggetti, al fine di salvaguardarne la perfetta integrità.

4. Non effettuare sui prodotti interventi / modifiche / riparazioni. Contattare un centro d'assistenza autorizzato nel caso che un prodotto non funzioni correttamente.

5. Nel caso che da un prodotto provengano odori anomali o fumo, spegnere immediatamente il sistema.

6. Non collegare apparecchi ed accessori non previsti.

7. La RCF S.p.A. raccomanda vivamente che l'installazione di questi prodotti sia eseguita solamente da installatori professionali qualificati (oppure da ditte specializzate) in grado di farla correttamente e certificarla in accordo con le normative vigenti.

Tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti in materia di impianti elettrici.

IMPORTANTE

ATTENZIONE

1. Vi sono numerosi fattori meccanici ed elettrici da considerare quando si installa un sistema audio professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di copertura, la risposta in frequenza, ecc.).

10. Perdita dell'udito

L'esposizione ad elevati livelli sonori può provocare la perdita permanente dell'udito. Il livello di pressione acustica pericolosa per l'udito varia sensibilmente da persona a persona e dipende dalla durata dell'esposizione. Per evitare un'esposizione potenzialmente pericolosa ad elevati livelli di pressione acustica, è necessario che chiunque sia sottoposto a tali livelli utilizzi delle adeguate protezioni; quando si fa funzionare un trasduttore in grado di produrre elevati livelli sonori è necessario indossare dei tappi per orecchie o delle cuffie protettive.

1. Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e compromettano il buon funzionamento dell'impianto, le linee diffusori non devono essere canalizzate insieme ai conduttori dell'energia elettrica, ai cavi microfonici, alle linee di segnale a basso livello che fanno capo ad amplificatori.
2. I cavi per i collegamenti dei diffusori dovranno avere conduttori di sezione adeguata (possibilmente intrecciati, per minimizzare gli effetti induttivi dovuti all'accoppiamento con campi elettro-magnetici circostanti) ed un isolamento idoneo.

AC 7212 – SCHEDA COMMUTAZIONE AMPLIFICATORE DI RISERVA PER LT 7208

Le schede AC 7212 possono essere usate nel sistema DXT 7000.

Ciascuna scheda ha 2 ingressi per le linee diffusori a tensione costante (50-70-100V), ingresso ed uscita per l'amplificatore di riserva e 2 relè.

Questa scheda inserisce l'amplificatore di riserva (se disponibile), su comando proveniente dall'unità con trasformatori LT 7208, quando è rilevato un guasto ad un amplificatore.

Il connettore "X2" della scheda AC 7212 sarà collegato direttamente ad una coppia di uscite 50-70-100 V (per diffusori acustici) dell'unità LT 7208.

Una scheda può quindi controllare 2 uscite (in coppie: 1-2, 3-4, 5-6, 7-8).

SCHEDA A BLOCCHI

SCHEDA A BLOCCHI

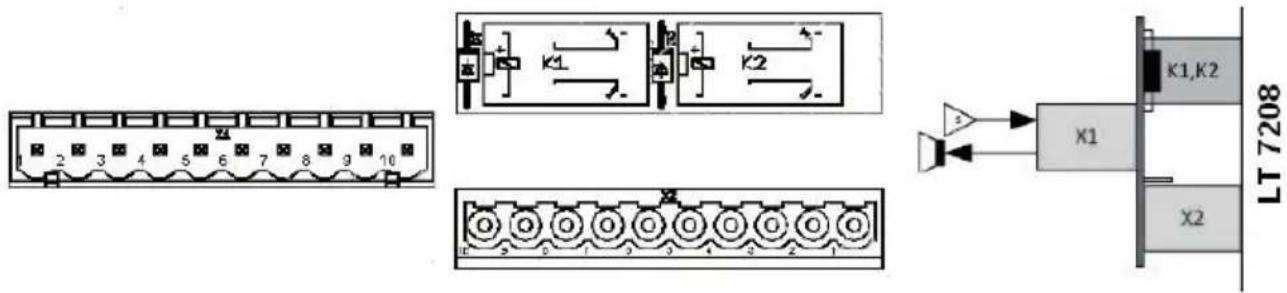

pin connettore X1 (da cablare)

1. uscita + diffusori zona 1
2. uscita – diffusori zona 1
3. massa
4. ingresso per l'uscita + dell'amplificatore di riserva
5. ingresso per l'uscita – dell'amplificatore di riserva
6. uscita + diffusori zona 2
7. uscita – diffusori zona 2
8. massa
9. collegamento + dell'amplificatore di riserva alla scheda AC 7212 successiva
10. collegamento – dell'amplificatore di riserva alla scheda AC 7212 successiva

pin connettore X2 (collegato all'unità LT 7208)

1. uscita + diffusori zona 1
2. uscita – diffusori zona 1
3. massa
4. controllo + amplificatore riserva zona 1
5. controllo – amplificatore riserva zona 1
6. uscita + diffusori zona 2
7. uscita – diffusori zona 2
8. massa
9. controllo + amplificatore riserva zona 2
10. controllo – amplificatore riserva zona 2

SCHEMA DI CABLAGGIO DEL CONNETTORE "X1"

SCHEMA DI CABLAGGIO DEL CONNETTORE "X1"

L'ingresso audio dell'amplificatore di riserva deve essere collegato all'uscita audio "System override audio out" (quando l'amplificatore di riserva serve l'interno sistema) dell'unità centrale MU 7100 o "Local override audio out" (quando l'amplificatore di riserva serve un sola unità centrale MU 7100).

USCITA AUDIO "SYSTEM / LOCAL OVERRIDE AUDIO OUT" DELL'UNITÀ CENTRALE MU 7100

CONNETTORE RJ-11

contatti: 1 massa, 2 audio +, 3 audio -, 4-5 contatto del relè

Si possono connettere fino a 4 schede AC 7212 ad una singola unità LT 7208.

Dato che le uscite "override" dell'unità LT 7208 sono qui impiegate per il controllo dei relè delle schede AC 7212, non sono più utilizzabili come comandi per eventuali relè d'emergenza di attenuatori (nota: nel caso che questi siano necessari, è possibile ottenere dei comandi utilizzando le uscite logiche "control outputs" dell'unità centrale MU 7100 e relè esterni).

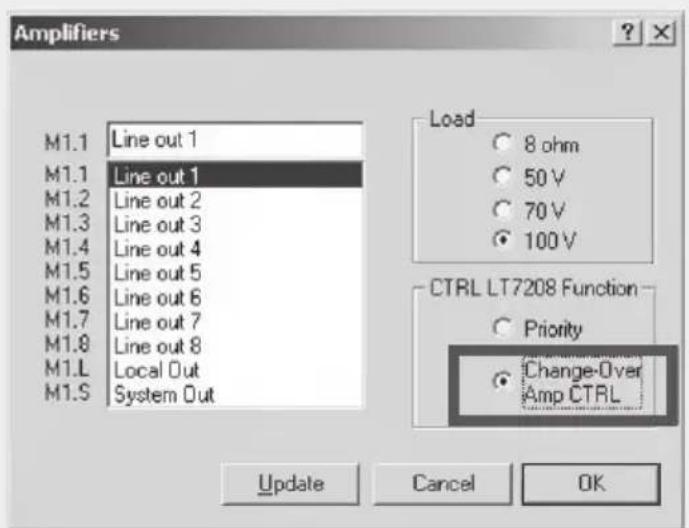

Utilizzare il software per la configurazione del sistema DXT 7000 (aprire la finestra "Amplifiers") per impostare la funzione "LT 7208 function" delle rispettive uscite su "Change-Over Amp CTRL".

dell'ingresso logico 3; un guasto sulla linea dell'ingresso logico 2 comporta l'attivazione dell'ingresso logico 4. Se una o entrambe le linee sono guaste, il LED rosso sulla scheda si accende.

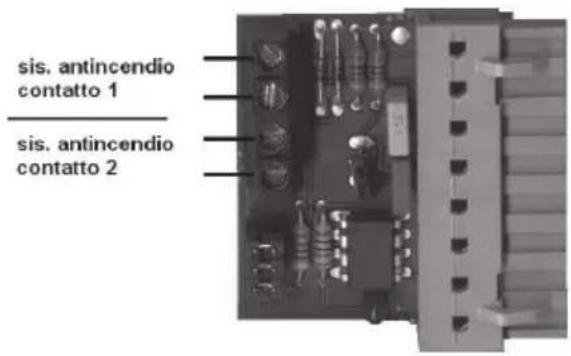

La scheda SI 7120 si inserisce nel connettore degli ingressi logici ("control input") dell'unità centrale MU 7100. Ogni unità MU 7100 può essere equipaggiata con 2 schede SI 7120.

All'altro capo della linea dovranno essere collegate 2 resistenze:

- una da 10 kΩ per lo stato normale;

- una da 470 Ω per il comando di allarme.

Se la resistenza della linea ha un valore fuori dal campo previsto, la scheda SI 7120 dà un'indicazione di "guasto" al sistema.

RO 7102 – SCHEDA CON RELÈ E CONTATTI "PULITI" PER MU 7100

La scheda RO 7102 può essere collegata direttamente ad un paio di uscite logiche ("control output") dell'unità centrale MU 7100. Sono previsti 2 contatti "puliti" normalmente aperti (2 relè, ciascuno controllato da un'uscita logica dell'unità centrale MU 7100) che possono essere usati come comandi per altri apparecchi. La scheda include le resistenze necessarie per monitorare le linee. Ogni terminale a vite può ospitare un conduttore avente sezione 0,4 ÷ 1,5 mm². Tensione massima applicabile e portata di un contatto: 24 V dc - 0,5 A. L'unità centrale MU 7100 ha 8 uscite logiche ("control outputs"), pertanto è possibile collegare fino a 4 schede RO 7102 (per ciascuna unità MU 7100).

MU 7100 CONTROL OUTPUT 1 - 2

MONITORAGGIO

La scheda RO 7102 include 2 paia di resistenze necessarie per il controllo delle linee.

Normalmente, una resistenza da 10 kΩ è inserita nella linea.

Quando il contatto è chiuso, la linea è commutata verso una resistenza da 470 Ω. Se la resistenza della linea è superiore a 20 kΩ, la linea è considerata "aperta" (guasto); se la resistenza della linea è inferiore a 400 Ω, la linea è considerata in cortocircuito.

Il modo di funzionamento può essere scelto tra "non monitorato" e "monitorato" tramite il jumper JP1 (per il primo contatto) ed il jumper JP2 (per il secondo contatto).

JUMPER JP1 E JP2

JP1: 1-2 Primo contatto Linea NON monitorata isattivo: linea aperta, attivo: cortocircuito)

JP1: 2-3 Primo contatto Linea monitorata disattivo: 10 k Ω, attivo: ca. 450 Ω)

JP2: 1-2 Secondo contatto Linea NON monitorata (isattivo: linea aperta, attivo: cortocircuito)

JP2: 2-3 Secondo contatto Linea monitorata disattivo: 10 k Ω, attivo: ca. 450 Ω)

MONITORAGGIO

JUMPER JP1 E JP2
    subgraph_MU_7100_control_out["MU 7100 control outputs"]
        A["Input"] --> B["Linea monitorata"]
        B --> C["3"]
        B --> D["2"]
        B --> E["1"]
        B --> F["470"]
        G["Output"] --> H["Linea monitorata"]
        I["Input"] --> J["Linea non-monitorata"]
        J --> K["3"]
        J --> L["2"]
        J --> M["1"]
        J --> N["470"]
        O["Output"] --> P["Linea non-monitorata"]
    end
