MANUALE UTENTE SC-CMAX5E PANASONIC

Istruzioni per l'uso

Gebruiksaanwijzing

Sistema di diffusori attivi

La ringraziamo dell'acquisto di questo prodotto.

Leggere attentamente queste istruzioni prima diutilizzare il presente prodotto,e conservare questo manuale per usi futuro.

Precauzioni di sicurezza

ATTENZIONE

Unità

• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,

• Non esporre esta unita alla pioggia, umidita, gocciolamenti o spruzzi.

• Non posare oggetti contenti liquidi, come un vaso di fiori, su quella unità.
• Utilizzare solo gli accessori consigliati.

• Non rimuovere le coperture.
  Non riparare quest'unita da soli. Per qualsiasi riparazione rivolgersi a un technician qualificato.

• Non introdurre oggetti metallici all'interno di esta unità.

Cavo di alimentazione CA

• La presa di rete è il dispositivo per scollegare. Installare l'unità in modo che la presa di rete possa essere scollegata immediamente nella presa di corrente.

AVVERTENZA

Unità

• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,

• Per mantenere una Buona ventilazione, non installare o sistemare esta unità in uno scafale dei libri, armadietto incorpore od altri spazio ristrello.
  Non ostruire le aperture di ventilazione di esta unità con giornali, tovaglie, tende ed altri oggetti simili.

• Non mettere sull'unità sorgenti di fiamme nude, come candele accese.

• Non esporre esta unita alla luce diretta del sole, a temperature elevate, aecessiva umidita e a forti vibrazioni.

• Questa unità è progettata per l'uso nei paesi con clima mite.

• Durante l'uso,QLsta unita potrebbe essere soggetta all'interferenza radio causata dal cellulare. Se si dovesse verificare tale interferenza, augmentare la distanza traQLsta unita e il cellulare.
• Non consentire ai bambini di salire su questa unità.
  Non impilare nessun oggetto su questa unità.
• Collocare esta unità su una superficie pianà.

• Fare attenuationo quandosi solleva l'unità.

• Se necessario sollevarla in più di una persona.

• Non toccare le superfici di riverbero del cono del diffusore: - In caso contrario si rischia di danneggiare il cono del diffusore.

• Il cono del diffusore cui si sono caldo.
  Non mettere i piedi sotto l'unità, o nella zona delle ruote.
• In caso di trasporto o di movimentazione non corretti l'unità potrebbe cadere, ecc., provocando danni alle cose o lesioni alle persone.
• Fare attenzione quando nelle vicinanze sono presenti neonati o bambini.

Batteria

• Se la batteriaiene sostituita in modo non corretto esiste il rischio che esploda. Sostituirla escludamente con una del tipo consigliato dal produttore.
• Quando si smaltisco le batterie, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodolo corretto di smaltimento.
  Non riscaldare o esporre a fiamme le batterie.
• Non lasciare la batteria/le batterie per lungo tempo all'interno dell'auto, esposte alla luce solare diretta e con le porte e i finestrini chiusi.
  Non apriere oMETtere in corto le batteria.
  Non ricaricare batterie alcaline o al manganese.
  Non usare batterie la cui guaina non è intatta.
• Rimuovere la batteria se si prevede di non utilizzato il Telecomando per lungo tempo. Conservarla in un luogo fresco e al riparo alla luce.

€1177

Dichiarazione di conformità (DdC)

"Panasonic Corporation" dichiara qui che dato è conforme ai requisiti essenziali e altre relative norme della Direttiva 1999/5/EC. I clienti sono scaricare una copia della DdC originale dei nostri prodotti R&TTE dal nostro server per le DdC: http://www.doc.panasonic.de

Contatti del Rappresente Autorizzato:

Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsberging 15, 22525 Hamburg, Germania

Questo prodotto è progettato per la clientela generale. (Categoria 3)

Smaltimento di vecchie apparecchiature e batterie usate Solo per Unione Europea e Nazioni con sistemi di racolta e smaltimento

Questi simboli sui prodotti, sull'imballaggio e/o sulle documentazioni o manuale accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate vi invitiamo a portarli negli apposti puniti di raccolta seconda la legislazione vigente nel vostro paese.

Con uno smaltimento correto, contribuirete a salute很重要的 risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su racolta e riciclaggio, vi invitiamo a contattare il vosto comune.

Lo smaltimento non corretto di quosti rifiuti potrebbe comportare sanzioni in accordo con la legislation nazionale.

Note per il symbolo batterie (symbolo ):

Questo symbolo più essere usato in combinazione con un symbolo chimico. In questo caso è conforme ai requisiti indicati alla Direttiva per il prodotto chimico in questione.

Indice

Precauzioni di sicurezza 2

Accessori 3

Sorgenti audio. 3

Licenze 3

Cura dell'unità 4

Informazioni su Bluetooth 4

Spostarequestuaunita. 5

Guida di riferimento di controllo 6

Collegamento all'alimentazione CA 7

Connessione di un dispositivo USB 8

Utilizzato della funzione Bluetooth® 8

Comandi per la riproduzione dei supporti .... 9

Effetti sonori e di illuminazione 11

Registrazione (USB, AUX) 11

Orologio e timer 13

Dispositivo esterno 14

Utilizzo di un microfono o di una chitarra .... 15

Altre operazioni 16

Risoluzione dei problemi 17

Specifiche 20

Descrizioni contenate in queste istruzioni per l'uso

• I riferimenti alle pagine sono indicati con “ OO”.
• A meno diindicazioni diverse,le operazioni detritte prevedono l'utilizzo del telecomando.

Accessorior

Prima di utilizzato l'unità controllare che siano presenti gli accessori in dotazione.

2x Cavo di alimentazione CA
1x Batteria per il telecomando
1x Telecomando (N2QAYB001000)

• Usare il cavo di alimentazione CA in dotazione adatto alla presa di rete domestica.
• Non utilizzare il cavo di alimentazione CA per altri apparecchi.
• I codici prodotto forniti in queste istruzioni per l'uso sono aggiornati a maggio 2015. Posso sono essere soggetti a modifiche.

Sorgenti audio

I seguenti segni indicano che la funzione è disponibile.

USB Dispositivi USB contententi file MP3 ( in basso)

Bluetooth: Dispositivo Bluetooth® connesso (→ 8)
AUX: Dispositivi esterni collegati al terminale AUX IN 1 o AUX IN 2 ( 14)

Dispositivi USB compatibili

• Non è garantito che但这a unità possa essere collegata a tutti i dispositivi USB.
• I file system FAT12, FAT16 e FAT32 sono tutti supportati.
• Questa unità supporta lo standard USB 2.0 Full Speed.
• Questa unità supporta dispositiivi USB con una capacità massima di 32 GB.
• Quando sicollege l'unita a unlettore di schede USB multiporta, verrare selezionata una sola scheda di memoria, normalmente quella inserita per prima.

File MP3 compatibili

• Formato supportato:
  File con estensione“.mp3” o“.MP3”.
• É possiblo che alcuni file MP3 non vengano riprodotti nell'ordine in cui sono stati numerati, o che non vengano riprodotti affatto, a seconda della modalità di创建工作.
• I file sono definiti come brani e le cartelle come album.
• Ilsystema è in grado di riproduire o registrarare fino a 800 album (massimo 999 brani per album) o un totale di 8000 brani, a seconda della capacité di memorizzazione disponibile.

Licensze

MPEG Layer-3,的技术ologia di codifica audio con licenza della Fraunhofer IIS e Thomson.

Il marchio denominativo Bluetooth® e i loghi sono marchi registrati di proprietà di Bluetooth SIG, Inc. e qualsiasi utilizzo di tali marchi da parte di Panasonic Corporation è concesso in licenza. Altri marchi registrati e nomi di marchi sono di proprietà dei rispetti proprietari.

Google Play e Android sono marchi di Google Inc.

Cura dell'unità

Per evitare danni ai diffusori

• La riproduzione di musica ad alto volume per un lungo periodo cui possare danni ai diffusori e ridurre la durata.

• In queste condizioni abbassare il volume per evitare danni.

• Quando il suono è distorto.

• Quando si regola la calidad del suono.

Pulire esta unità con un panno asciutto e morbido

Estrarre la spina dell'alimentazione CA alla presa di eseguire qualsiasi operazione di manutenzione.

• Se l'unità è molto sporca, passare un panno inumidito e ben strizzato per rimuovere lo sporco, quando un panno asciutto.
• Non utilizzare mai alcol, solventi per vernici o benzina per pulire questa unità.
• Prima di utilizzare panni chimici, leggere con attenzione le relative istruzioni.

Quando si smaltisce o si cede l'unità

L'unità pou mantenere memorizzate al proprio interno le impostazioni relative all'utente. Se si smaltisce o si cede esta unità, seguire la procedura indicata per ripristinare le impostazioni di fabbrica, cancellando le impostazioni effettuate dall'utente.

( 17, Per ripristinare tutte le impostazioni predefinite in fabbrica)
- Nella memoria di但这a unità può essere registrato lo storico delle operazioni effettuate.

Informazioni su Bluetooth®

Panasonic non è responsable per la responsabilità di dati e/o informazioni durante una trasmissione wireless.

Banda di frequenza utilizzata

• Questo problema usa la banda di frequenza 2,4 GHz.

Certificazione del dispositorio

• Questoistema rispetto le limitazioni di frequenza e ha ottenuo la certificazione in base alla normativa sulle radiofrequenze; non è quindi necessaria una concessione per l'uso di reti wireless.

• In alcuni paesi la legge punisce le seguenti azioni:

• Disassemblaggio o modifica del sistema.
  Rimozione delleindicazioni dellespecifiche.

■ Restrizioni d'uso

• Non si garantisce la trasmissione wireless e/o l'utilizzo con tutti i dispositivi provvisti di TECHNOologia Bluetooth®.
• Tutti i dispositivi devono rispetto gli standard di Bluetooth SIG, Inc.
• A seconda delle specifiche e delle impostazioni di un dispositorio, quello potrebbe non essere in grado di collegarsi o alcune operazioni potrebbero essere diverse.
• Questoistema supporta le caratteristiche di sicurezza di Bluetooth®, ma a seconda dell'ambiente operativo e/o delle impostazioni,questa sicurezza potrebbe non essere sufficiente. Trasmettere dati a questo sistema in modalità wireless con cautela.
• L'unità non è in grado di trasmettere dati ad un dispositivo Bluetooth®.

Range di utilizzato

• Usare quello disposativo in un range massimo di 10 m. Il range può diminuire a seconda dell'ambiente, di ostacoli o di interferenze.

Interferenza da altri dispositivi

• Questoistema potrebbe non funzionare correttamente e potrebbero verificarsi problemi come rumore e interruzioni dell'audio a causa dell'interferenza delle onde radio, se questo sistema è positioningato troppo vicino ad altri dispositivi Bluetooth® o a dispositivi che usano la banda 2,4 GHz.
• Questo sistema potrebbe non funzionare correttamente se onde radio trasmesse da una stazione vicina sono troppo forti.

Uso previsto

• Questo sistema è predisporto per un normale impiego di tipo generale.
• Non usare quello sistema vicino ad un impianto o in un ambiente soggetto a interferenza in radiofrequenza (ad esempio: aeroporti, ospedali, laboratori, ecc).

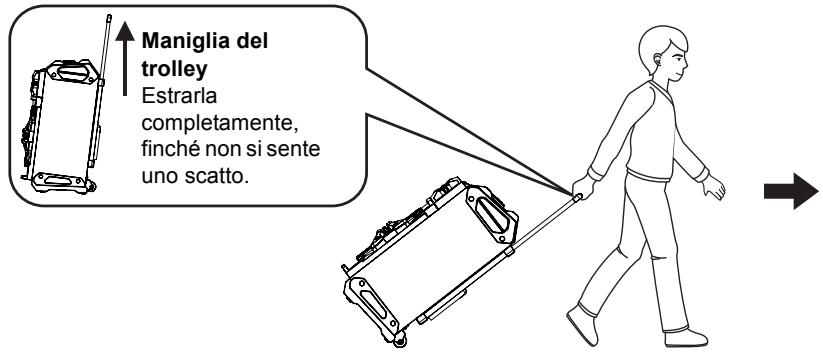

Spostare esta unità

É possible spostare agevolmente esta unità grazie alle ruote di cui è dotata.

Preparazione

• Assicurarsi di rimuovere tutti i dispositivi collegati e i cavi da但这a unità.

• Fare attenzione quando si trascina l'unità su una superficie fortemente inclinata.
• Evitare di trascinare l'unità su superfici accidentate o irregulari.
• Non trascinare l'unità su per delle scale.
• Sollevare l'unità quando si devono superer都说gli ostacoli durante il trasporto.
• Al terme del trasporto abbassare sempre completeness la maniglia del trolley.
• Questi sistema di diffusori non ha una schermatura magnetica. Non posizionarlo vicino a un teileisure, a un PC o ad altri dispositivi magnetici.

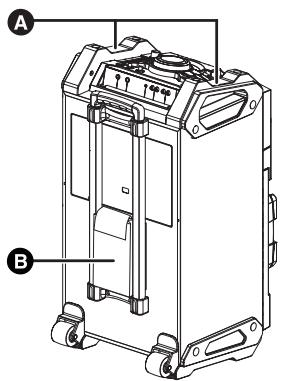

Sollevamento dell'unità

Afferrare le maniglie superiori (A) per sollevare l'unità.

Utilizzato della tasca per accessori (B)

É possible che si desideri mettere alcuni accessori in questa tasca per comodità durante il trasporto.

Guida di riferimento di controllo

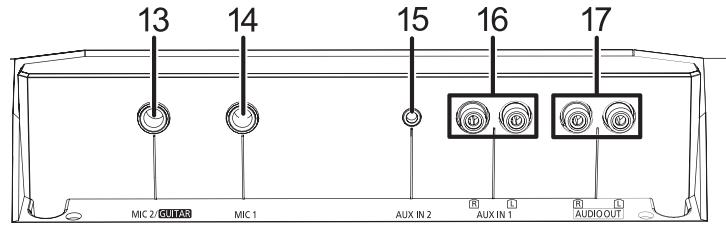

Vista posteriore

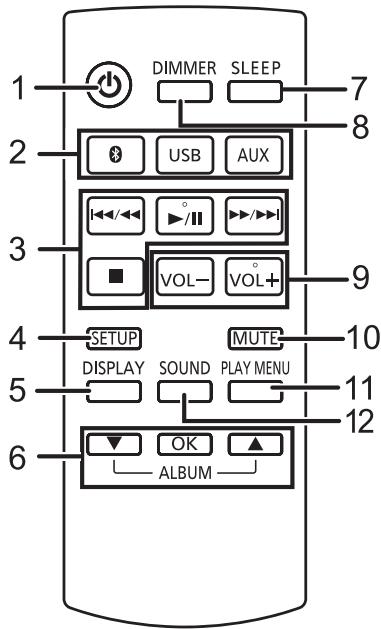

Telecomando

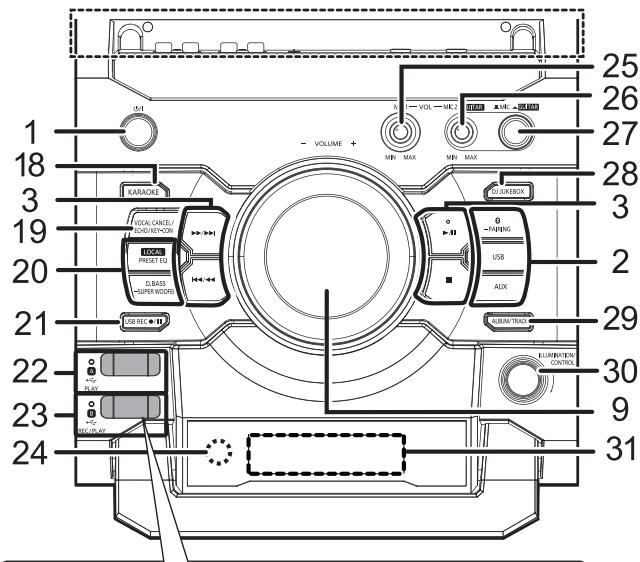

Vista dall'alto

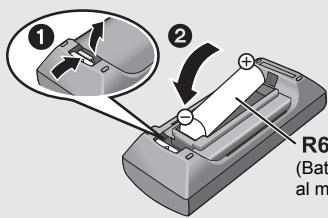

Uso del commando a distanza

Inserire la batteria in modo che i poli (+ e-)

coincidano con quelli indicati sul telecomando.

Puntarlo versus il sensore del segnale del

telecomando di quest'unità.

• Per evitare interferenze, no collocare oggetti di fronte al sensore del segnale.

R6/LR6, AA

(Batteria alcalina o al manganese)

1 Interruttore di standby/accensione [], [I] Premerlo per passare dalso stato di accensione alla modalità standby o viceversa. In modalità standby l'unità consuma come une piccola quantità di corrente.
2 Selezione la sorgente audio Sull'unita: Per avviare l'accoppiamento Bluetooth®, tenere premuto [PAIRING] sulla sorgente Bluetooth®.
3 Tasti per il controllo di base della riproduzione
4 Consente di accedere al menu Setup
5 Cambia le informazioni visualizzate
6 Selezione/OK
7 Imposta il timer per la modalità Sleep
8 Reduce la luminosità del display e spegne l'illuminazione Premere nuovamente per annullare.
9 Regola il volume (da 0 (min.) a 50 (max.))
10 Silenzia il volume Premere nuovamente per annullare. "MUTE" viene annullato anche quando si regola il volume o si spegne l'unità.
11 Imposta le voci del menu di riproduzione
12 Consente di accedere al menu audio
13 Spinotto microfono 2/Spinotto ingresso chitarra
14 Spinotto microfono 1
15 Terminale AUX IN 2
16 Terminale AUX IN 1
17 Terminale AUDIO OUT
18 Passa alla modalità KARAOKE

19 Seleziona la rimozione della parte vocale, l'eco o il controllo della tonalità
20 Selezione gli effetti sonori
21 Controllo dell'operazione di registrazione
22 USB A Porta USB per la riproduzione Indicatore di stato USB
23 USB B Porta USB per la registrazione/riproduzione Indicatore di stato USB
24 Sensore del segnale del telecomando
Distanza: Fino a 7 m circa, direttamente di fronte
Angolazione: Circa 20^ in alto e in basso, 30^ a sinistra e a destra
25 Regola il volume del microfono 1
26 Regola il volume del microfono 2 o della chitarra
27 Selettore Microfono 2 o chitarra ( 15)
28 Selezione la funzione Jukebox DJ ( 10)
29 Seleziona l'album MP3 o la modalità di ricerca dei brani (→ 9)
30 Cambia l'impostazione relativa all'illuminazione ( 11) Consente di cercare i brani MP3 o gli album ( 9) Modifica la modalità di riproduzione della funizione Jukebox DJ ( 10)
31 Pannello display

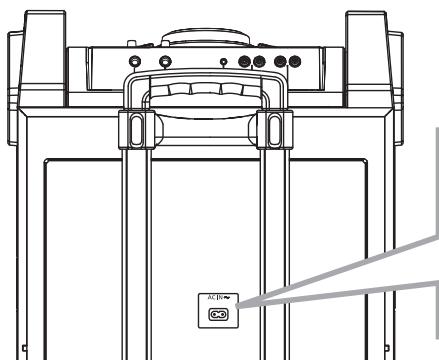

Collegamento all'alimentazione CA

Questa unità (retro)

Connettere il cavo di alimentazione CA.

Risparmio energetico

Ilsystema consuma una piccola quantità di corrente ( 20) ,anche quando è in modalità standby.Scollegare l'alimentazione se non si utilizza il systema.

Alcune impostazioni verranno perse dopo aver scollegato il sistema. É necessario impostarle nuovamente.

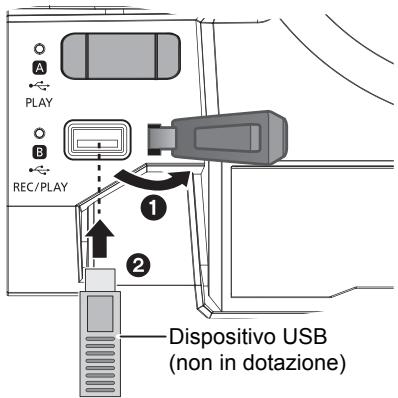

Concessione di un dispositivo USB

Preparazione

• Prima di collegare un dispositivo USB all'unità, assicurarsi di aver eseguito un backup dei dati.

Questa unità (parte superiore)

1 Abbassare il volume e collegare il dispositivo USB alla porta USB.
2 Premere [USB] per selezionare "USB A" o "USB B". L'indicatore di stato USB corrispondente si illumina in verde quando è selezionato.

• Inserire il dispositorio USB direttamente perché'utilizzare prolonghe USB.
• Disconnettere il dispositivo USB dopo il suo utilizzo.
• Arrestare la modalità di funzionamento USB prima di scollegare il dispositivo USB.

Utilizzo della funzione Bluetooth®

Su esta unità è possible ascoltare l'audio dal dispositivo audio Bluetooth® in modalità wireless.
- Per informazioni consultare le istruzioni per l'uso del dispositivo Bluetooth®.

Connaissance tramite il menu Bluetooth®

Preparazione

• Attivare la funzionalità Bluetooth® del dispositivo e posizionare il dispositivo vicino a quella unità.

Accoppiamento con dispositivi Bluetooth

1 Premere [3] per selezionare "BLUETOOTH". Se il display indica "PAIRING", andare al passaggio 4.

Per attivare la modalità Associazione*

2 Premere [PLAY MENU] per selezionale "PAIRING".
3 Premere [, ] per selezionare "OK? YES" e quindi premere [OK].

Per assocare l'unità a un dispositivo

4 Selezionare "SC-CMAX5" dal menu Bluetooth® del dispositivo Bluetooth®.

E possible che l'indirizzo MAC (ad es. 6C:5A:B5:B3:1D:0F) venga visualizzato prima di "SC-CMAX5".
Il nome del dispositivo connesso viene indicato sul display per pochi secondi.

5 Avviare la riproduzione sul dispositivo Bluetooth®.

Per passare alla modalità Associazione èanche possibile tenere premuto [ -PAIRING] sull'unità.

Connaissance di un dispositivo Bluetooth® accoppiato

1 Premere [3] per selezionare "BLUETOOTH". "BLUETOOTH READY" è indicato sul display.
2 Selezionare "SC-CMAX5" dal menu Bluetooth® del dispositivo Bluetooth®.

Il nome del dispositivo connesso vieneindicato sul displayperpochi secondi.

3 Avviare la riproduzione sul dispositivo Bluetooth®.

• Seiene richiesta la passkey, immettere "0000".
• Épossible registrazione sino a 8 dispositivi a但这a unità. Se viene registrato un 9^ dispositivo, il dispositivo non utilizzato da più tempo vieno sostituito.
• Questa unità più essere collegata con un solo dispositivo alla volta.
• Quando "BLUETOOTH"iene selezionato come sorgente, esta unita tenera di connettersi automaticamente alla'ultimo dispositivo Bluetooth® connesso. (Durante questo processo, sul display appeare "LINKING".) Se il tentativo di connessione non riesce, tentare nuovamente di stabilire una connessione.
• Quando s accede a contentui video conquesta funzione, il video e l'audio potrebbero non essere sincronizzati.

Modalità di trasmissione Bluetooth®

É possiblere modilàtà di trasmissione in modo da dare priorità alla qualità della trasmissione o alla qualità dell'audio.

Preparazione

• Premere [3] per selezionare "BLUETOOTH".
• Se è già connesso un dispositivo Bluetooth®, disconnetterlo.

1 Premere ripetutamente [PLAY MENU] per selezionare "LINK MODE".
2 Premere [A,▼] per selezionare la modalità e quando premere [OK].

MODE 1: Priorità alla qualità della connessione

MODE 2: Priorità alla qualità audio

• Selezionare "MODE 1" se il suono si interrompe.
  L'impostazione predefinita è "MODE 2".

Disconnaissance di un dispositorio Bluetooth®

1 Mentre è connesso un dispositivo Bluetooth®: Premere ripetutamente [PLAY MENU] per selezionare "DISCONNECT?"
2 Premere [, ] per selezionare "OK? YES" e quindi premere [OK].

• Per scollegare il dispositivo Bluetooth èanches possible tenerem premuto [3] -PAIRING] sull'unità.
• Il dispositivo Bluetooth verrà discontinso se viene selezionata una sorgente audio diversa (es. "USB A").

Comandi per la riproduzione dei supporti

Preparazione

• Accendere l'unità.
• Inserire il dispositivo USB o connettere il dispositivo Bluetooth®.
• Premere [USB] o [ ] per selezionare la sorgente audio.

Comandi di base (USB, Bluetooth)

Riproduzione	Premere [▶/■].
Stop	Premere [■]. • USB La posizione viene memorizzata, e viene visualizzata l'indicazione "RESUME". - Premere [▶/■] per riprendere. - Premere nuovamente [■] per cancellare la posizione.
Pausa	Premere [▶/■]. Premere nuovamente per riavviare la riproduzione.
Salto	Premere [▲/▲] o [▲/▲] per saltare un brano.
	USB Premere [▲] o [▼] per saltare l'album MP3.
Ricerca	Durante la riproduzione o la停下a, tenere premuto [▲/▲] o [▲/▲]

Per cercare i brani MP3 o gli album (USB) Solo tramite l'unità

1 Premere [ALBUM/TRACK] per selezionare se ricercare gli album o i brani.
2 Mentre "□" (album) o "▶" (brano) lampeggiano, ruotare [ILLUMINATION/CONTROL] per esguire la ricerca.

Visualizzazione informazioni

Premere ripetutamente [DISPLAY].

• Per usare il telecomando di questa unità con un dispositivo Bluetooth®, il dispositivo Bluetooth® delve supportare AVRCP (Audio Video Remote Control Profile).

A seconda del dispositivo o dello stato del dispositivo, alcuni comandi pottrebbero non essere disponibili.

-Numero massimo di caratteri che possono essere indicati:
USB circa 32 Bluetooth: ciirr
- Questa unità supporta ttag ID3 ver. 1 e 2. I dati di testo non supportati non verranno visualizzati o verranno mostrati diversamente.
- Indicazioni relative all'album e al brano per i file MP3.

es.

Jukebox DJ (USB)

É possiblere utilizzare la funzione Jukebox DJ per aggungere un effetto di dissolvenza incrociata tra le canzoni. Éanche possiblere utilizzare funzioni aggiuntive con la app "Panasonic MAX Juke" (→ in basso).

1 Premere ripetutamente [PLAY MENU] per selezionare "JUKEBOX".
2 Premere [ , ] per selezionare l'impostazione, quindi premere [OK].

OFF	Attiva la funzione Jukebox DJ alla
CROSSFADE	effetto di dissolvenza incrociata.
ON	Attiva la funzione Jukebox DJ con
CROSSFADE	effetto di dissolvenza incrociata.
OFF	Disattiva la funzione Jukebox DJ.

Utilizzo dell'unità

Premere ripetutamente [DJ JUKEBOX] per selezionare l'impostazione.

Modalità di riproduzione Jukebox DJ

Quando la funzione Jukebox DJ è arrivata, viene selezionata automaticamente la modalità ripetizione.

Per selezioniare le impostazioni desiderate per la modalità ripetizione

1 Premere ripetutamente [PLAY MENU] per selezionare "PLAYMODE".
2 Premere [ , ] per selezionare l'impostazione, quindi premere [OK].

RANDOM REPEAT	Riproduce tutti i brani in ordine casuale e ripete tutti i brani. • Viene visualizzato "→ RND".
ALL TITLE REPEAT	Ripete tutti i brani. • Viene visualizzato "→".

Utilizzo dell'unità

Con l'unità ferma, ruotare [ILLUMINATION/CONTROL].

• L'effetto Jukebox DJ viene annullato quando si spagne ilsystema, quando si passa a un'altra sorgente, o quando si attiva la modalità Karaoke.
• La funzione Jukebox DJ non è disponibile in modalità registrazione.

Utilizzando l'applicazione "Panasonic MAX Juke"

É possiblè scaricare e installare la app gratuite per Android™ “Panasonic MAX Juke” su Google Play™ per accedere a funzionalità aggintive, comme la riproduzione simultanea di una canzone da più dispositiivi.

Modalità di riproduzione (USB)

Selezionare la modalità di riproduzione.

Preparazione

• Impostare la funzione Jukebox DJ su "OFF"

1 Premere ripetutamente [PLAY MENU] per selezionare "PLAYMODE" o "REPEAT".
2 Premere [, ] per selezionare l'impostazione, quando premere [OK].

PLAYMODE
OFF PLAYMODE*	Annulla l'impostazione della modalità di riproduzione.
1-TRACK*	Riproduce solo il brano selezionato. • Viene visualizzato "1-TR". (Saltare al brano desiderato.)
1-ALBUM*	Riproduce solo l'album MP3 selezionato. • Viene visualizzato "1-ALB".
RANDOM	Riproduce i contenuti in ordine casuale. • Viene visualizzato "RND".
1-ALBUM RANDOM	Riproduce i brani dell'album MP3 selezionato in ordine casuale. • Premere [▲] o [▼] per selezionare l'album MP3. • Vengono visualizzate leindicazioni "1-ALB", "RND".

REPEAT
ON REPEAT	Attiva la modalità ripetizione. • Viene visualizzato “ ➔ ”.
OFF REPEAT	Disattiva la modalità ripetizione.

• Éanches possible eseguire una registrazione con esta impostazione. Effettuare l'impostazione prima di avviare la registrazione.

OFF PLAYMODE:	Per registrar tutti i brani.
1-TRACK:	Per registrar il brano selezionato.
1-ALBUM:	Per registrar l'album selezionato.

• Durante la copertura casuale non è possible saltare al brano precedente.
• Non è possible eseguire la registrazione quando si sta utilizingzando la modalità di coproduzione casuale.
• La modalità di riproduzione ripetuta è disattivata durante la registrazione.

Effetti sonori di illuminazione

Effetti sonori

É possible aggiungere all'audio in uscita i seguenti effetti sonori.

1 Premere ripeturamente [SOUND] per selezionare l'effetto sonoro.
2 Premere [ , ] per selezionare l'impostazione, quindi premere [OK].

PRESET EQ	Selezionare l'impostazione desiderata per l'EQ preimpostato. • SeLECTIONARE “FLAT” per disattivare l'EQ preimpostato. Utilizzo dell'unità Premere [LOCAL PRESET EQ].
BASS	-4 e +4
MID
TREBLE
INPUT LEVEL (Per la sorgente “AUX 2”)	“NORMAL” o “HIGH” • SeLECTIONARE “NORMAL” se il suono risulta distorto quando il livello di ingressso è “HIGH”.
SUPER WOOFER	“SW1”, “SW2”, “SW3” o “OFF” Utilizzo dell'unità 1 Tenere premuto [D.BASS, -SUPER WOOFER] per visualizzare l'impostazione corrente. 2 Premere [↓←/←] o [▶→/▶] per regolare l'impostazione.
D.BASS	“D.BASS BEAT”, “D.BASS OFF” o “D.BASS ON” Utilizzo dell'unità Premere [D.BASS, -SUPER WOOFER]. • D.BASS BEAT: Questa funzione mette in evidenza il livello di attacco della batteria e produce un suono incisivo. A seconda del brano, l'effetto potrebbe essere limitato.

• Con alcuni tipi di sorgenti, è possibile che la qualità del suono diminuisce quando si utilizzato quosti effetti. In tal caso disadultare gli effetti sonori.

Impostazioni relative all'illuminazione

Solo tramite l'unità

É possible Change la colorè dell'illuminazione sull'unità.

Ruotare [ILLUMINATION/CONTROL].

Per annullare, selezionare "OFF".

[ \text{Registrazione (USB, AUX)} ]

• brani MP3 via USB A su USB B.
• audio via AUX IN 1 o AUX IN 2 su USB B.

Preparazione

• Collegare un dispositorio USB a USB B per memorizzarvi le registrazioni.
• Preparare la sorgente che si desidera utilizzato.
• Collegare un dispositivo USB a [USB A] o collegare l'apparecchiatura esterna.

1 Selezionare la sorgente che si desidera registrar. ("USB A", "AUX 1" o "AUX 2").

2 Premere [USB REC ●/■] sull'unità principale per avviare la registrazione.

• AUX Avviare la riproduzione sul dispositorio esterno.

Ad esempio: registrazione da USB A

Album che si sta registrando

Percentuale del

Perfamare la registrazione	Premere [■]. • Sul display viene visualizzato "WRITING".
Per mettere in pausa la registrazione (AUX)	Premere [USB REC ●/■] sull'unità durante la registrazione. ("●" lampeggia.) Premere nuovamente per continuare la registrazione.
	Non è possible farlo in modalità "SYNCHRO". (→ 12)

USB

• Se si interrompe la registrazione prima della fine di un brano, il brano in questione non verrà memorizzato. Verranno memorizzati solo i brani registrati per intero. (se nessun brano è stato registrato verrà visualizzata l'indicazione "NO FILE RECORDED").
• É possibile effettuire la registrazione nelle modalità di riproduzione selezionate (tranche che nelle modalità casuale e ripetuta). ( 10)

AUX

• Ogni volta che si mette in pausa la registrarazione viene aggiunto un marcatore di traccia. Éanche possibile aggiungere marcatori di traccia in altri modi. (→ 12)

Per controllare la capacité di memorizzazione

Con l'unitàferma, premere una volta [DISPLAY]. Verranno visualizzati lo spazio di memorizzazione disponibile o l'autonomia di registrazione residua del dispositivo USB in USB B.

• Quando è in corso lalettura del dispositorio da parte dell'unità verrà visualizzata l'indicazione "UPDATE".
• Se non vi ènessun disposizione USB in [USB B], per alcuni secondi verrà visualizzata l'indicazione "NODEVICE".

• Tutte le registrazioni sono in formato“.mp3”.
• Ogni volta che si effettua una registrazione viene aggiunto un nuovo album.
• La sequenza di album cui sono gli uomini, e che si sono gli uomini.
• Le registrazioni vengono memorizzate in una cartella denominata "REC_DATA" nel disposivo USB.
• L'indicatore di stato [USB B] diventa roso e lampeggia durante la registrazione.
• La registrazione di alcuni brani cui sono richiedere un tempo maggiore.
• Alcuni brani non sono sesse registrare a causa della condizione della sorsgente.
  Il nome della cartella contente la registrazione può essere diverso da quello della cartella originale a causa della funzione di ridenominazione automatica.
• Durante la registrazione da [USB A] a [USB B] non verrà emesso alcun suono.

Panasonic non può essere ritenuta responsablee della registrazione da parte del consumatore di contentuti protetti da copyright, che sono causare una violazione del diritto d'autore.

Aggiunta di marcatori di traccia (AUX)

Quando si esegue una registrazione da un appearecchio esterno, è possible dividere i brani utilizzando varimetodi.

Prima della registrazione

1 Premere ripetutamente [SETUP] per selezionare "REC MODE".
2 Premere [ , ] per selezionare l'impostazione, quindi premere [OK].

MANUAL	Aggiungere manually unmarcatore di traccia.*
SYNCHRO	La registrazione si avvia automaticamente quando viene avviata la coproduzione sull'altro appearechio.La registrazioneiene messa in pausa quando l'unità rileva l'assenza di suoni per 3 secondi.
TIME MARK	Un brano viene diviso automaticamente a intervalli di 5 minuti.E èanche possibile aggiungere dei marcatori di traccia manually.*

※ Peraggiungere manualemente un marcatore di traccia.

(tranne che in modalità "SYNCHRO")

Premere [OK] nel punto in cui si desidera insere il marcatore durante la registrazione.

Limin di lunghezza dei brani

MANUAL: 60 minuti

TIME MARK: 5 minut

Quando un brano raggiunge la lunghezza massa verrà aggiunto un marchatore di traccia, nella registrazione prosequirà.

52 (Il contatore'utilizzato per rilevare il limite di lunghezza di un brano viene azzerato quando si aggiunge manualmente un marcatore o quando la registrazione viene messa in pausa.)

Eliminazione di brani registrati (USB)

1 Premere [USB] per selezionare "USB B".
2 Premere [ , ] per selezionare I'album.
3 Premere [1/1] o [▶/▶] per selezionare il brano.
4 Premere ripetutamente [SETUP] per selezionare "EDIT MODE".
5 Premere [ , ] per selezionare la modalita.

TRK DEL	Elimina un singolo brano
ALB DEL	Elimina un album
FORMAT	Formatta il dispositorio USB.

6 Premere [OK].

Viene visualizzata l'indicazione della voce selezionata da eliminare.

7 Premere [OK].

Sul display viene visualizzato "SURE? NO".

• Per annullare, premere nuovamente [OK].

8 Premere [ , ] per selezionare "SURE? YES", quindi premere [OK].

Sul display viene visualizzato "WRITING".

Orologio e timer

Impostazione dell'orologio

Si tratta di un orologia con visualizzazione delle 24 ore.

1 Premere ripetutamente [SETUP] per selezionare "CLOCK".
2 Premere [ , ] per impostare l'ora, quindi premere [OK].

• Per controllare l'ora, premere ripetutamente [SETUP] per selezione r"LOCK", quando premiere una volta [OK]. (Mentre l'unità é in standby, premere una volta [DISPLAY].)
• L'orologio viene azzerato in caso di interrupzione di corrente o quando si rumuove il cavo di alimentazione CA.
• Regolare spesso l'orologio per assicurarne la precisione.

Timer di spegnimento automatico

Il timer di spegnimento automatico consente di spegnere l'unità快来 un tempo impostato.

Premere [SLEEP] per impostare l'ora (in minuti).

SLEEP 30 SLEEP 60 SLEEP 90 SLEEP120

OFF (Annulla)

• Per controllare il tempo rimanente, premere una volta [SLEEP].
• Il timer di riproduzione e il timer della modalità Sleep o il timer di registrazione sono essere utilizzati insieme. Il timer della modalità Sleep è sempre il timer principale sull'unità.

Timer di riproduzione e di registrazione

É possible impostare l'attivazione del timer a una data ora per:

• essere svegliati (timer di riproduzione)
• avviare una registrazione da un appearecchio esterno (timer di registrazione)

Il timer di riproduzione e il timer di registrazione non possono essere utilizzati insieme.

Preparazione

Regolare l'orologio.

1 Premere ripetutamente [SETUP] per selezionare "TIMER ADJ".
2 Premere [, ] per selezionare "⊙PLAY" o "⊙REC", quindi premere [OK].
3 Premere [, ] per impostare l'ora di inizio, quando premere [OK].
4 Premere [ , ] per impostare l'ora finale,\ quindi premere [OK].
5 Premere [, ] per selezionare la sorgente musica* che si desidera riproduire o registrar, quando premere [OK].

Accensione del timer

1 Prepare la sorgente musicale selezionata.

Timer di riproduzione	Prepare la sorgente musicale che si desidera ascoltare (USB o apparecchio esterno) e regolare il volume.
Timer di registrazione	Collegare un dispositivo USB a USB B e preparare l'apparecchiatura esterna.

2 Premere ripetutamente [SETUP] per selezionare "TIMER SET".
3 Premere [, ] per selezionare "PLAY ON" or "REC ON", quindi premere [OK].
- É selezionato “©PLAY” o “©REC”.
- Per disattivare il timer, premere [, ] per cancellare "④PLAY" e "②REC", quindi premere [OK].
4 Premere [O] per passare l'unità in modalità standby.
(Affinché il timer funzioni, l'unità delve essere spenta prima dell'ora di avvio del timer.)

Per controllare l'impostazione

1 Premere ripetutamente [SETUP] per selezionare "TIMER ADJ".
2 Premere [, ] per selezionare “ PLAY” o “ REC”, quindi premere [OK].

(Mentre l'unità è in standby, premere due volte [DISPLAY].)

• Il timer si avviara a basso volume; il volume aumento gradualmente fino al livello preimpostato.
• Il timer di registrazione si avviere 30 secondi prima dell'ora impostata con il volume azzerato.
  Se il timer è attivo si accenderà all'ora impostata agli giorni.
• Se si spegne ilsysteme e lo si riaccende nelleun timer è in funzione, il timer non si interromperà all'ora di fine funzionamento.

※ É possible impostare come sorgente musicai i seguenti dispositivi.

Per il timer di riproduzione: "AUX 1", "AUX 2", "USB A", "USB B" Per il timer di registrazione: "AUX 1", "AUX 2"

Dispositivo esterno

Preparazione

• Staccare il cavo di alimentazione CA.
• Spagnere tutte le unità e leggere le istruzioni per l'uso dei vari apparetcchi.

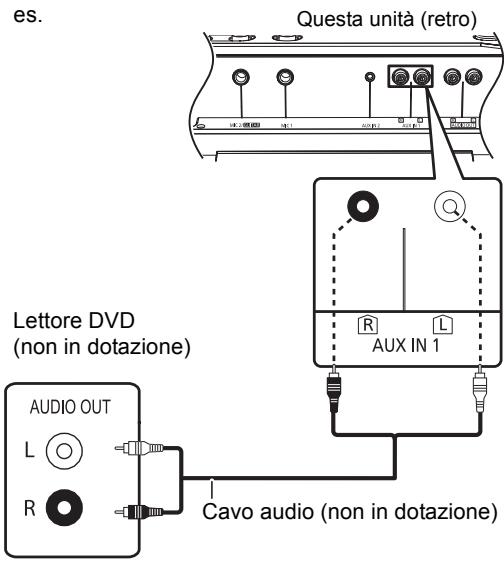

Utilizzato di un videoregistratore e di unlettore DVD ecc.

É possible collegare un videoregistratore e un lecture DVD ecc. e ascoltare l'audio atraverso questosystema.

es.

1 Collegare un dispositivo esterno utilizzato un cavo audio (non in dotazione).
2 Premere [AUX] per selezionare "AUX 1" e avviare la riproduzione sul dispositorio collegato.

• Se si desidera collegare dispositivi diversi da quelli sopra descritti, consultare il rivenditore.
• É possible che il suono risulti distorto quando si utilizes un adattatore.

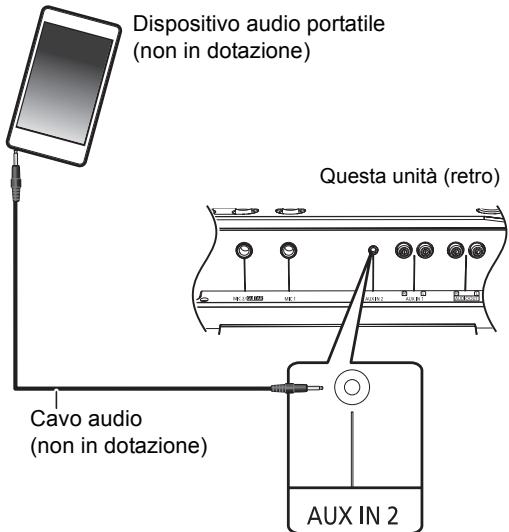

Utilizzato di dispositivi audio portatili

É possible riproduire musica da un dispositivo audio portatile.

Preparazione

• Per evitare che il suono venga distorto, spegnere l'equalizzatore del dispositivo audio portatile (se presente).
• Abbassare il volume delsysteme e del dispositivo audio portatile prima di collegare o scollegare il dispositivo audio portatile.

es.

1 Collegare il dispositiivo audio portatile utilizzando un cavo audio (non in dotazione).
- Tipo di connettore: 3,5 mm stereo (non in dotazione)
2 Premere [AUX] per selezionare "AUX 2" e avviare la riproduzione sul dispositorio collegato.

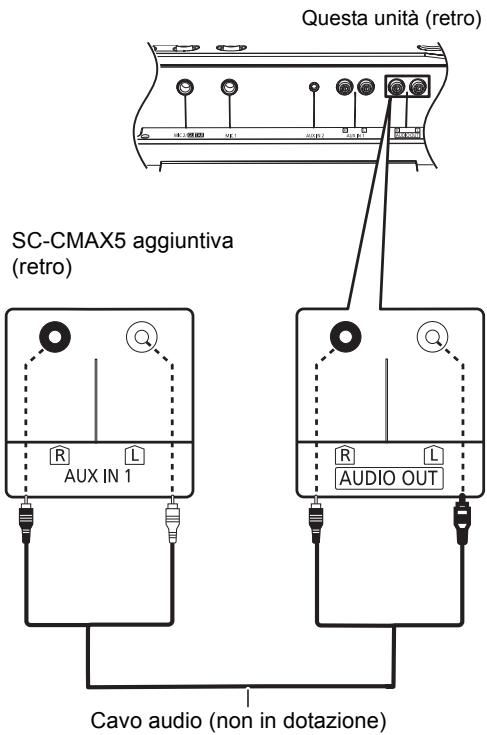

Collegamento di un'unità SC-CMAX5 aggiuntiva

Épossiblefareinmodochiisunosoproveniente daquestaunitàvenga riprodotto su un'unita SC-CMAX5aggiuntiva.

1 Collegare l'unità SC-CMAX5 aggintivautilizzando un cavo audio (non in dotazione).
2 Sull'unità SC-CMAX5 aggiantiva: Premere [AUX] per selezionare "AUX 1".
3 Se esta unità: Avviare la riproduzione desiderata.

• Gli effetti soni verranno controllati separatamente da ciascuna unità. Se necessario effettuire le stesse impostazioni sul'unità aggiuntiva.

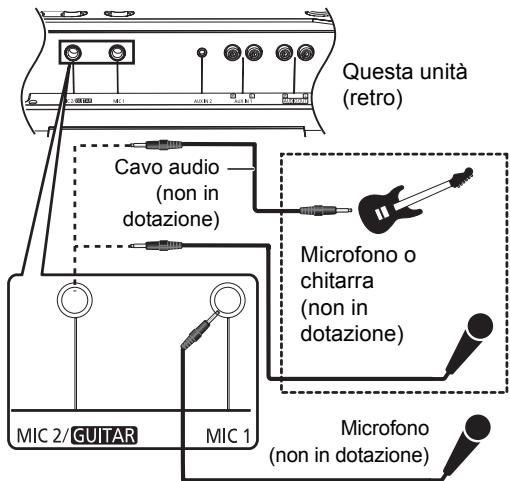

Utilizzo di un microfono o di una chitarra

Preparazione

• Abbassare al minimo il volume delsystema prima di collegare o scollegare un microfono o una chitarra. es.

Solo tramite l'unità

1 Collegare un microfono o una chitarra

• Tipo di connettore: 6.3 mm mono
• Quando sicollegeuna chitarra, assicurarsi di collegarla al terminale MIC 2/GUTAR.

2 (Solo quando è collegato il terminale MIC 2/GUITAR)

Premere [MIC GUTAR] per selezionale l'impostazione di ingresso corretta.

Ogni volta che si preme il pulsante quello passa alla posizione abbassata a quella sollevata e viceversa.

• Quando e collegata una chitarra: Accertarsi che il pulsante sia in posizione abbassata (GUITAR).
• Quando è collegato un microfono: Accertarsi che il pulsante sia in posizione sollevata (■ MIC).

Se l'impostazione non è corretta è possibile che il suono risulti troppo forte o troppo debole.

3 Regolare il volume del microfono o della chitarra.
Per il microfono 1: Ruotare [MIC1-VOL].
Per il microfono 2 o la chitarra: Ruotare [VOL-MIC2/GUTAR].
4 Se si desidera cantare con la musica di sottofondo: Riproduire la sorgente musicale e regolare il volume delsystema.
- Per cantare'utilizzando nel contempo le funzioni di Karaoke, videere "Karaoke". (→ 16)

• Se viene emesso un rumore strano (un fischio simile a un ululato), allontanare il microfono/la chitarra dai diffusori, o abbassare il volume del microfono/della chitarra.
• Dapo l'so impostare il volume del microfono/della chitarra su "MIN", quindi scollegare il microfono/la chitarra.
• Questo sistema non è in grado di registrar da un microfondo o da una chitarra.

Karaoke

É possibile utilizzato le funzioni di Karaoke, come la rimozione della parte vocale, l'eco o il controllo della tonalità.

Preparazione

• Prepare are il microfono/i microfoni e la sorgente musicale. ( 15)

Solo tramite l'unità

1 Impostare [MIC GUTAR] in posizione sollevata (MIC). Ogni volta che si preme il pulsante quello passa alla posizione abbassata a quella sollevata e viceversa.
2 Attivare la modalità Karaoke premendo [KARAOKE] per selezionare "ON KARAOKE". Per annullare, selezionare "OFF KARAOKE".
3 Premere ripetutamente [VOCAL CANCEL/ ECHO/KEY-CON] per visualizzare le impostazioni correnti delle funzioni di rimozione parte vocale, eco o controllo tonalità.
4 (Quando appare l'impostazione corrente) premere [1/1] o [▶/▶] per regolare l'impostazione.

Rimozione della parte vocale	“OFF VOCAL CANCEL”, “VOCAL CANCEL”, “L” o “R”
Eco	“ECHO OFF”, “ECHO 1”, “ECHO 2” o “ECHO 3”
Controllo della tonalità	“KEYCON-6” a “KEYCON+6”
	• L'impostazione tornera a “KEYCON 0” quando si passa a un'altra sorgente.

5 Iniziare la propria performance.

• La funzione Karaoke verrà annullata quando:

• si esegue una registrazione.

• si attiva la funzione Jukebox DJ.
• si imposta [MIC GUITAR] in posizione abbassata (GUITAR).
• Spegnimento del sistema.

Altre operazioni

Funzione di spegnimento automatico

Per impostazione predefinita, questa unità passera automaticamente alla modalità standby se non vengono emessi segnali audio e se non vengono eseguite operazioni per circa 20 minuti.

Per annullare esta funzione

1 Premere ripetutamente [SETUP] per selezionare "AUTO OFF".
2 Premere [, ] per selezionare "OFF", quindi premere [OK].

• Per attivare la funzione, selezionare "ON" al passaggio 2.
• Quando é connesso a um dispositivo Bluetooth®, la funzione non è attiva.

Bluetooth® standby

Quando viene selezionato "SC-CMAX5" dal menu Bluetooth® di un dispositivo Bluetooth® collegato, esta unità si accenderà automaticamente, uscendo alla modalità Standby, e verrà stabilita una Bluetooth® connessione.

1 Premere ripetutamente [SETUP] per selezionare "BLUETOOTH STANDBY".
2 Premere [, ] per selezionare "ON" e quindi premere [OK].

• Per disattivare la funzione, selezionare "OFF" al passaggio 2.

Aggiornamento del software

È possibile che occasionally Panasonic rilasci degli aggiornamenti del software per questa unità, che sono offrire funzioni aggiuntive o migliorare il modo in cui una funzione opera. Tali aggiornamenti sono disponibili gratuitoamente. Per ulteriori informazioni, consultare il seguente除去 Web.

http://panasonic.jp/support/global/cs/

(II sito è solo in inglese.)

Controllo della versione del software

Verrà visualizzata la versione del software installato.

Premere [SETUP] ripetutamente per selezionare "SW VER.", quindi premere [OK].

• Premere [OK] per uscire.

Codice del telecomando

Quando altri appearecchi Panasonic rispondono al telecomando in dotazione, cancellare il codice del telecomando.

Preparazione

Premere [AUX] per selezionare "AUX 1" o "AUX 2".

Per impostare il codice su "REMOTE 2"

Per impostare il codice su "REMOTE 1"

1 Mentre siiene premuto [USB] sull'unità, tenere premuto [AUX] sul telecomando fina a che il display dell'unità allastra "REMOTE 2".
2 Tenere premuto [OK] e [USB] sul telecomando per almeno 4 secondi.
1 Mentre siiene premuto [USB] sull'unità, tenere premuto [USB] sul telecomando fina a che il display dell'unità allastra "REMOTE 1".
2 Tenere premuto [OK] e [sul telecomando per almeno 4 secondi.

Risoluzione dei problemi

Prima di rivolgersi all'assistenza, eseguire i seguenti controli. In caso di dubbi su alcuni controli o nel caso in cui le soluzioni indicate nella guida non risolvano il problema, rivolgersi al proprio rivenditore per le istruzioni.

Per ripristinare tutte le impostazioni predefinite in fabbrica

Quando si verificano le seguenti circostanze, reimpostare la memoria:

• Premendo i pulsanti non si ottiene alcuna risposta.
• Si desidera cancellare e reimpostare il contento della memoria.

① Scollegare il cavo di alimentazione CA. (Attendere almeno 3 minuti prima di procedere al passaggio ②.)
② Tenendo premuto [O/I] sull'unità, ricollegare il cavo di alimentazione CA.

• Continue a tenere premuto [0/1] finché non compare "--------" sul display.

③ Rilasciare [əl].

• Vengono ripristinate tutte le impostazioni predefinite. Sarà necessario effettuare nuovamente le impostazioni relative alla memoria.

Generale

Si avverte un ronzio durante la riproduzione.

• Se vicino ai cavi vi sono un cavo di alimentazione CA o una lampada a fluorescenza, tenere le altre apparecchiature e i relativi cavi lontani dai cavi di questo sistema.

Questa unità non funziona.

• Uno dei dispositivi di sicurezza di quest'unità si è attivato.

Reinizializzare I'unita nel modo che segue:

① Premere [ / I] sull'unita per mettere l'unita in standby.

• Se l'unità non entra in standby, premere [O/I] sull'unità per circa 10 secondi per forzare il passaggio in standby. In alternatively, scollegare il cavo di alimentazione CA, attendere almeno 3 minuti, quindi ricollegarlo.

② Premere [念 ] / I ] sull'unita per accenderla. Se ancorta non funzione, consultare il proprio negotiante di fiducia.

Il pannello del display si illumina e il suo contentuto cambia in continuazione in modalità standby.

• Tenere premuto [■] sull'unità per selezionare "DEMO OFF".

Il suono è distorto o non si sente alcun suono.

• Regolare il volume del sistema.
• Specnere ilsystema, individuare e correggere la causa, quindi riaccendere ilsystema. Può essere causato da un sovraccarico dei diffusori dovuto al livello eccessivo del volume o della potenza, o all'utilizzo del systemain un ambiente caldo.

Il livello del suono diminuisce.

• Si è attenuato il circuito di protezione a causa dell'utilizzo continuativo dell'unità a volume elevato. Questo serve a proteggere ilsysteme e a preservare la qualità del suono.

Telecomando

Il telecomando non funziona correttamente.

• La batteria è esaurita o insertita in modo non corretto. (→ 6)

USB

Nessuna risposta quando si preme [▶/■].

• Scollegare e ricollegare il dispositivo USB. In alternatively, spagnere e riaccendere l'unità.

Impossibile leggere l'unità USB o il suo contentuto.

• Il formato o il contento dell'unità USB non sono compatibili con l'unità ( 3) .
• La funzione host USB di quello prodotto potrebbe non funzionare con alcuni dispositivi USB.

Rallentamento nel funzionamento del dispositivo USB

• File di grande dimensioni o un dispositivo USB di grande capacité richiedono un tempo digettura maggiore.

Il tempo trascorso visualizzato è diverso alla durata effettiva della riproduzione.

• Copiare i dati su un altre dispositorio USB o eseguire un backup dei dati, quando riformattare il dispositorio USB.

Bluetooth®

Non è possibile effettuare l'accoppiamento del dispositivo.

• Verificare la stato del dispositivo Bluetooth®.

Non si riesce ad ottener il collegamento con il disposativo.

• L'accoppiamento del disposito non è riuscito o la registrazione è stata sostituita. Ritentare l'accoppiamento del disposito. (→ 8)
• Questa unità potrebbe essere connessa ad un dispositivo diverso. Scollegare l'altro dispositivo e provare nuovamente ad accoppiare il dispositivo. (→ 8)
• Se il problema persiste, spegnere e riaccendere l'unità, quando riprovare.

Il dispositivo è collegato ma non è possibile ascoltare l'audio atraverso l'unità.

• Per alcuni dispositivi con Bluetooth® incorporado, è necessario impostare l'output audio manualmente su "SC-CMAX5". Per maggiori informazioni leggere le istruzioni per l'uso del disposativo.

L'audio si interrompe.

• Il dispositivo è fuori dal range di comunicazione di 10 m. Mettere il dispositivo Bluetooth® più vicino all'unità.
• Eliminare eventuali interferenze tra但这a unità e il dispositorio.
• Altri dispositivi che usano la banda di frequenza di 2,4 GHz, come router wireless, microonde, Telefoni cordless, ecc. stanno interferendo Portare il dispositivo Bluetooth^® più vicino a但这a unità e allontanarlo dagli altri dispositivi.
• Selezionare "MODE 1" per una comunicazione stabile. ( 9)

Messaggi

I seguenti messaggi o numero di servizio possono venire visualizzati sul display dell'unità.

"A NO DEV"

"B NO DEV"

• Il dispositorio USB non è inserito correttamente. Leggere le istruzioni e riprovare (→ 8).

"ADJUST CLOCK"

• Orologio non impostato. Regolare correttamente l'orologio.

"ADJUST TIMER"

• Il timer di riproduzione e/o di registrazione non è impostato. Regolare in modo appropriato il timer di riproduzione e/o di registrazione.

"AUTO OFF" (lampeggia)

• L'unità è rimasta inutilizzata per circa 20 minuti e si spegnerà entro un minuto. Per evitare quello premere un tasto qualsiasi.

"CAN'T REC"

• Non è possible eseguire una registrazione quando il dispositivo USB è bloccato. Sbloccare il dispositivo USB e riprovare.

"DEVICE FULL"

• Non è possibile eseguire una registrazione perché l'autonomia di registrazione residua del dispositivo USB è inferiore alla durata totale della sorgente musica. Passare a un dispositivo USB che abbia una sufficiente autonomia di registrazione residua ed eseguire nuovamente la registrazione.

"ERROR"

• É stata eseguita un'operazione scorretta. Leggere le istruzioni e riprovare.

"ERROR" (durante la registrazione)

Non è possibile selezionare un'altra sorgente di riproduzione (ad es.: USB ecc.), oppure premere [1/4] o [▶/▶] durante la registrazione. Arrestare la funzione di registrazione.

"F□□" ("□" indica un numero.)

• Questa unità ha un problema.

• Annotare il numero visualizzato, scollegare il cavo di alimentazione CA e contattare il proprio rivenditore.

"GUITAR SWITCH ON"

Non è possiblo utilizzato la funzione Karaoke quando [MIC GUITAR] è in posizione abbassata. Metterlo in posizione sollevata. (→ 16)

"INVALID"

Non è possibile selezionare le funzioni di rimozione parte vocale, eco e controlo tonalità quando la modalità Karaoke è disattivata. Premere [KARAOKE] sull'unità per selezionare "ON KARAOKE". (→ 16)

"NO PLAY"

"UNSUPPORT"

• Esaminare il contento. É possible riproduire solo formati supportati. (→ 3)
• I file nel dispositiivo USB possono essere corrotti. Formattare il dispositiivo USB e riprovare.
• L'unità più avoir un problème. Spagnere e riaccendere l'unità.

"NO TRACK"

• Non vi sono album o brani nel dispositorio USB.

"PLAYERERROR"

• Si è tentato di riproduire un file MP3 non supportato. Il sistema salterà quella traccia e riprodurrà quella successiva.

"REC ERROR"

• Si è scollegato il dispositivo USB durante la registrazione. Collegare il dispositivo USB ed eseguire nuovamente la registrazione.

"REMOTE " (" " sta a inclicare un numero.)

• Il telecomando equesta unità usano codici differenti. Cambiare il codice del telecomando.
• Quando è visualizzata l'indicazione "REMOTE 1", tenerem premuto [OK] e [3] per almeno 4 secondi.
• Quando è visualizzata l'indicazione "REMOTE 2", tenerem premuto [OK] e [USB] per almeno 4 secondi.

"TEMP NG"

• Il circuito di protezione contro il surriscaldamento si è attivato, e il sistema si spegnerà. Lasciar raffreddare l'unità prima di riaccenderla.
• Controllare che l'apertura di ventilazione dell'unità non sia ostruita.
• Accertarsi che questa unità sia ben ventilata.

"USB OVER CURRENT ERROR"

• Il dispositorio USB sta richiedendo troppa corrente. Rimuovere il dispositorio USB e spagnere l'unità.

“VBR”

• Il sistema non è in grado di visualizzare il tempo di riproduzione residuo per trace VBR (a bitrate variable).

Specifiche

GENERALI

Consumo di corrente 92 W

Consumo di corrente in standby

Circa 0,4 W

(Quando "BLUETOOTH STANDBY" è "ON")

Circa 0,6 W

Alimentazione

CA da 220 V a 240 V, 50 Hz

Dimensioni (L× A× P)^*

378mm× 724mm× 436mm

Massa

Circa 19,8 kg

Temperatura di esercizio

0^ C a + 40^ C

Umidità di esercizio

35% a 80% RH (senza condensa)

SEZIONE AMPLIFICATORE

Potenza in uscita

Potenza di uscita RMS in modalità Mono

Canale anteriore superiore

300 W per canale (3 Ω), 10 kHz, 30 % THD

Canale anteriore centrale

300 W per canale (3 Ω), 1 kHz, 30 % THD

Canale Subwoofer

400 W per canale (2 Ω), 100 Hz, 30 % THD

Potenza RMS totale in modalità Mono

1000 W (30% THD)

SEZIONETERMINALI

Porta USB

Format di file supportati

MP3 (*.mp3)

File system per dispositivi USB

FAT12, FAT16, FAT32

Alimentazione porta USB 500 mA (max)

Registrazione USB

Bit rate

128 kbps

Velocità di registrazione USB

1x

Formato file di registrazione

MP3 (*.mp3)

Spinotto microfono/Spinotto chitarra (2 sistemi)

Mic 1

Mono, spinotto da 6,3 mm

Mic 2/Chitarra

Mono, spinotto da 6,3 mm

Ingresso audio

AUX IN 1

Stereo, Spinotto (1 systemd)

AUX IN 2

Stereo, spinotto da 3,5 mm

Uscita audio (uscita linea)

AUDIO OUT

Stereo, Spinotto (1 formula)

SEZIONE BLUETOOTH

Versione

Bluetooth® Ver.2.1+EDR

Classe

Classe 2

Profili supportati

A2DP, AVRCP, SPP

Frequenza operativa

Banda da 2,4 GHz FH-SS

Distanza operativa

10 m Senza ostacoli

SEZIONE ALTOPARLANTI

Anteriore superiore

Unità diffusori

Tweeter

6 cm A cono

Anteriore centrale

Unità diffusori

Woofer

10 cm A cono × 2

Subwoofer

Unità diffusori

Superwoofer

25 cm A cono

• Le specifiche possono essere modificare alla preavviso.
• La massa e le dimensioni sono approximate.
• La distorsione armonica totale viene misurata con un analizzatore digitale di spettro.
  Maniglia trolley in posizione completeness abbassata
