MANUALE UTENTE 7391 245 Foster
È molto importante che questo libretto istruzioni sia conservato insieme al prodotto ,per qualsiasi futura consultazione. Se l'apparecchio dovesse essere venduto o trasferito ad un'altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere messo al corrente del funzionamento della cappa e delle relative avvertenze. Queste avvertenze sono state redatte per la vostra sicurezza e per quella degli altri, Vi preghiamo, dunque, di volerlo leggere attentamente prima d'installare e di utilizzare l'apparecchio. Consultare anche i disegni nelle prime pagine con i riferimenti alfabetici e numerici riportati nel testo esplicativo. Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. L'installazione e il collegamento elettrico deve essere fatta da un tecnico specializzato. La ditta fornitrice non risponderà di alcuna garanzia per danni derivati da un errata installazione o errato utilizzo dell'apparecchio, Non modificare né cercare di modificare mai le caratteristiche di questo apparecchio.
Il piano di cottura deve essere utilizzato sempre nei limiti del normale uso domestico, non per uso professionale, per preparare e tenere in caldo le pietanze. Qualsiasi altro impiego non è ammesso. Durante il funzionamento, l'apparecchio non deve rimanere senza sorveglianza.
I presente apparecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorveglianza oppure se sono stati istruiti circa l'uso dell'apparecchio in modo sicuro e se si rendono conto dei pericoli correlati.
I bambini non devono giocare con l'apparecchio.
Servirsi del dispositivo di blocco dei comandi per impedire che i bambini possano accendere inavvertitamente l'apparecchio o modificarne le funzioni. Durante il funzionamento, l'apparecchio non deve mai rimanere senza sorveglianza.
Non comandare il piano tramite un temporizzatore esterno.
Durante il funzionamento, l'apparecchio non deve rimanere senza sorveglianza. Accertarsi che i bambini eventualmente presenti in casa non abbiano la possibilità di rovesciare a terra pentole e padelle calde. Girare le maniglie e i manici di pentole e padelle di lato, sulla superficie di lavoro, in modo che si trovino sopra il piano di lavoro per prevenire il rischio di ustioni.
Per questioni di sicurezza, il piano di cottura deve essere usato solo dopo essere stato incassato.
Prima di procedere all'incasso controllare se il piano di cottura presenta eventuali danni visibili. Non mettere mai in funzione un apparecchio danneggiato, può essere rischioso per la sicurezza.
Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza.
Se il cavo di alimentazione dovesse risultare danneggiato dovrà essere sostituito solo da un centro assistenza o da personale qualificato.
L'incasso e il collegamento elettrico dell'apparecchio alla rete può essere eseguito solo da personale specializzato. La sicurezza elettrica è garantita solo se il piano di cottura è allacciato a un regolare collegamento a terra. In caso di dubbi, far controllare l'impianto elettrico da un elettricista qualificato. Non allacciare il piano di cottura alla rete elettrica con prolunghe o prese multiple , perché non garantiscono la necessaria sicurezza(ad es. rischio di surriscaldamento).
Prima di allacciare il piano di cottura bisogna confrontare i dati di allacciamento (tensione e frequenza), riportati sulla targhetta, con quelli della rete elettrica.
Questi dati devono assolutamente corrispondere ,altrimenti la macchina potrebbe subire dei danni. In caso di dubbi rivolgersi ad un elettricista.
Per eseguire i lavori di installazione e di manutenzione, nonché di riparazione, scollegare l'apparecchio dalla rete elettrica.
E' necessario rispettare tutte le normative per lo scarico dell'aria
ATTENZIONE: Se la superficie è incrinata, spegnere l'apparecchio per evitare la possibilità di scosse elettriche.
Non aprire mai l'involucro dell'apparecchio. L'eventuale contatto con parti sotto tensione o la modifica delle strutture elettriche o meccaniche può causare anomalie di funzionamento.
Il piano ad induzione non deve essere usato come piano di lavoro. Le basi ruvide dei recipienti possono rigare il piano di cottura.
Mantenere sempre perfettamente asciutte le zone di cottura e la base dei recipienti.
L'impianto elettrico deve avere a monte dell'apparecchio un interruttore che garantisca una disconnessione onnipolare con apertura dei contatti di almeno 3mm.
ATTENZIONE: I dispositivi di protezione del piano di cottura devono essere solamente quelli progettati dal produttore dell'apparecchio di cottura o quelli indicati nelle istruzioni dal produttore dell'apparecchio come adatti all'uso oppure i dispositivi di protezione del piano di cottura incorporati nell'apparecchio. L'impiego di dispositivi di protezione non adeguati può provocare incidenti.
Pericolo di incendio
L'olio e il grasso troppo caldi si infiammano rapidamente.
N on lasciare olio o grasso surriscaldati senza sorveglianza.
N el caso in cui l'olio o il grasso si dovessero infiammare, non tentare di spegnere le fiamme con acqua. Spegnere le fiamme con un coperchio o un piatto con una coperta ignifuga. Spegnere la zona di cottura. Non collocare in alcun caso oggetti infiammabili sul piano di cottura.
ATTENZIONE: Rischio di incendio: non lasciare oggetti sulle superfici di cottura.
Pericolo di ustioni
ATTENZIONE: Questo apparecchio e le sue parti accessibili diventano molto caldi durante l'uso.
Bisogna fare attenzione ed evitare di toccare gli elementi riscaldanti.
T enere lontani i bambini inferiori agli 8 anni se non continuamente sorvegliati.
Non posare sul piano a induzione oggetti come coltelli, forchette, cucchiai o coperchi perché si possono surriscaldare.
Non riscaldare contenitori chiusi, ad esempio in latta, sulle zone di cottura. La sovrappressione generata potrebbe far scoppiare il contenitore.
Proteggere l'ambiente
Smaltimento del materiale di imballaggio
La scatola di cartone e i materiali di imballaggio proteggono l'apparecchio durante il trasporto e sono stati progettati per essere biodegradabili e riciclabili.
Assicurarsi che eventuali involucri di plastica, sacchetti, ecc vengano smaltiti in modo sicuro e tenuti fuori dalla portata dei bambini. Pericolo di soffocamento!
Dismissione dei vecchi elettrodomestici
La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed' elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.
Consigli per il risparmio energetico
- Posizionare sempre un coperchio sulla pentola. Cucinare con una pentola scoperta si tradurrà in un aumento del consumo energetico.
Utilizzare un coperchio di vetro per fornire visibilità ed evitare di dover sollevare il coperchio. - Utilizzare pentole dotate di un, fondo piatto solido. Pentole con fondo curvo aumentano il consumo di energia.
- Il diametro del fondo della pentola deve corrispondere alla dimensione della zona di cottura per evitare sprechi di energia. Nota: Il produttore normalmente indica il diametro della parte superiore della pentola. Questo è normalmente maggiore del diametro della base della pentola.
- Scegliere pentole di dimensioni adeguate alla quantità di cibo che si sta per cucinare. Un grande tegame riempito solo a metà utilizzerà una grande quantità di energia.
- Utilizzare piccole quantità di acqua durante la cottura. Ciò consente di risparmiare energia e le verdure mantengono una percentuale maggiore delle loro vitamine e minerali.
- Selezionare un livello di potenza inferiore.
Esempi di regolazione della potenza
(I valori sotto sono indicativi)
| da 1 a 2 | far sciogliere,stemperare, riscaldare | salsine, burro, cioccolato, gelatina, piatti già pronti |
| da 2 a 3 | mettere in ammollo scongelare | riso, budino, verdura precotta, pesce, prodotti congelati |
| da 3 a 4 | cuocere al vapore,rosolare | pesce, carne, verdura |
| da 4 a 5 | cuocere con acqua | patate lesse, minestre, pasta, verdura fresca |
| da 6 a 7 | cuocere a calore moderato | carne, fegato, uova, salsiccia, spezzatino, arrosto arrotolato, interiora |
| da 7 a 8 | cuocere, arrostire | patate, involtini, frittate |
| 9 | arrostire,portare ad ebollizione | bistecche, frittateacqua |
| P | arrostire, portare ad ebollizione | notevoli quantità d'acqua |
La cottura a induzione
Vantaggi della cottura a induzione.
Nel sistema di cottura ad induzione il calore si genera direttamente alla base della pentola, per questo motivo presenta una serie di vantaggi:
- Risparmio di tempo mentre si bollono cibi o si frigge, grazie al riscaldamento proveniente direttamente dal recipiente.
- Risparmio di energia.
- Cura e pulizia più semplici. Gli alimenti fuoriusciti non si bruciano con rapidità.
- Controllo della temperatura e maggiore sicurezza. L'induttore reagisce immediatamente alle variazioni della temperatura, in questo modo la potenza può essere dosata in modo preciso. La zona di cottura a induzione smette di produrre calore non appena si toglie la pentola anche se l'induttore è ancora acceso.
la cottura a induzione
Posizionamento corretto delle pentole
| SCORRETTO | CORRETTO |
 |  |
| Pentola non centrata sulla superficie della zona cottura | Pentola centrata correttamente sulla superficie della zona cottura |
 |  |
| Pentola con fondo curvo o deformato | Pentola con fondo piatto |
 |  |
| La pentola non soddisfa la dimensione minima richiesta per la zona di cottura | La pentola soddisfa o eccede la dimensione minima richiesta per la zona di cottura |
 |  |
| Il fondo della pentola poggia sulla cornice del piano cottura o non poggia completamente sulla superficie del piano cottura. | Il fondo della pentola poggia completamente sulla superficie del piano cottura. |
 |  |
| Il manico troppo pesante inclina la pentola | La pentola è perfettamente bilanciata. |
Recipienti adeguati
Solo i recipienti ferromagnetici sono adatti alla cottura a induzione; in particolare sono idonei: acciaio smaltato, ghisa, stoviglie speciali per induzione in acciaio inossidabile.
Usare solo pentole e padelle a fondo liscio. Non inserire alcun tipo di oggetto tra il fondo della pentola e il piano in vetroceramica, ad esempio adattatori.
| Zona di Cottura Dimenzi piastra Diametro massimo consigliato | ||
| 1 210x190mm 200mm* | ||
| 2 210x190mm 200mm* | ||
| 3 210x190mm 200mm* | ||
| 4 210x190mm 200mm* | ||
* il diametro massimo consigliato corrisponde al diametro della zona cottura; è possibile utilizzare pentole di diametro maggiore ma il calore si diffonderà sulle stesse in maniera meno uniforme.
Per sapere se i recipienti sono adeguati, verificare che siano attratti da un magnete.
Esiste un altro tipo di recipienti speciali per induzione la cui base non è del tutto ferromagnetica. In questo caso si scalda solamente la zona magnetizabile, pertanto può succedere che il calore non venga distribuito uniformemente.
Recipienti non adeguati
Non utilizzare mai recipienti di: acciaio fine normale, vetro, terracotta, rame e alluminio. Non posizionare alcun recipiente vuoto sulla zona di cottura. Potrebbe provocare danni.
Non collocare alcun recipiente caldo sul pannello comandi, nell'area delle spie o sulla cornice del piano di cottura. Potrebbe provocare danni.
Pericolo guasti
P entole dalle quali evaporano completamente i liquidi possono provocare danni al piano in vetroceramica, per i quali il produttore non si assume alcuna responsabilità.
L'apparecchio è dotato di una ventola di raffreddamento. Se sotto il piano di cottura incassato si trova un cassetto, deve essere garantita una congrua distanza tra il contenuto del cassetto e la parte inferiore dell'apparecchio, per non comprometterne la ventilazione.
Non conservare, nell'eventuale cassetto posto sotto il piano di cottura, oggetti piccoli o fogli di carta che, se aspirati, potrebbero rompere il ventilatore e pregiudicare il raffreddamento dell'apparecchio, ne oggetti infiammabili o metallici, che potrebbero diventare incandescenti o infiammarsi.
Il piano di lavoro deve essere piatto e orizzontale. I ritagli del mobile devono essere effettuati prima di installare l'apparecchio. Eliminare i trucioli per non compromettere il funzionamento dei componenti elettrici.
Considerando la ventilazione del piano cottura è necessario prevedere quanto segue:
-se il piano è installato su un cassetto, lasciare 40 mm di distanza tra il cassetto e la parte superiore del piano di lavoro (fig.1).
Se il piano di cottura è montato dietro l'anta di un mobile, metterlo in funzione solo lasciando l'anta aperta.
Chiudere l'anta del mobile solo quando l'apparecchio e le spie di calore residuo sono spenti.
Se l'apparecchio viene incassato sopra un forno oppure una cucina elettrica dotati di sistema pirolitico non dovrebbe essere messo in funzione mentre il procedimento pirolitico è in corso, poiché può scattare la protezione di surriscaldamento del piano di cottura.
Il piano cottura non deve essere installato sopra la lava-stoviglie, in quanto, il vapore emesso dalla lavastoviglie potrebbe causare un cattivo funzionamento del circuito elettronico del piano cottura.
Non utilizzare qualsiasi apparecchio a vapore, in quanto il vapore potrebbe raggiungere le parti sotto tensione e provocare un corto circuito.
Eventuali interventi o riparazioni dell'apparecchio nel periodo di garanzia devono essere eseguite solo dall'assistenza tecnica autorizzata dalla casa produttrice; in caso contrario la garanzia viene invalidata e decade immediatamente. Per eventuali problematiche successive non verrà in alcun caso riconosciuta alcuna garanzia da parte del produttore.
Sostituire eventuali pezzi guasti o difettosi con ricambi originali: solo essi garantiscono il rispetto degli standard di sicurezza.
Avvertenza per persone con pacemaker: tenere presente che nelle immediate vicinanze dell'apparecchio in funzione si genera un campo elettromagnetico.
La possibilità che il funzionamento del pacemaker ne risenta è molto remota. In caso di dubbi rivolgersi al produttore del pacemaker o al proprio medico.
Dopo l'uso, spegnere il piano cottura tramite il suo dispositivo di comando e non fare affidamento sul rilevatore di pentole.
Avvertenza : non versare alcun tipo di liquido nella fessura di aspirazione della cappa.
Avvertenza : si raccomanda di sigillare con silicone o nastro adesivo tutte le giunzioni delle tubature, sia dei tubi di evacuazione sia dei raccordi di congiunzione delle varie parti.
In caso di installazione in modalità filtrante porre particolare attenzione al posizionamento della zona di evacuazione dei fumi per evitare possibili turbolenze, in modo tale da non interferire né con l'aspirazione né con il piano cottura.
Nell'installazione in modalità filtrante posizionare le tubazioni all'interno zoccolo del mobile prevedendo l'evacuazione dell'aria all'esterno dello stesso tramite un'apposita griglia, onde evitare un accumulo di umidità al suo interno.
La vaschetta di raccolta liquidi va svuotata frequentemente.
Tale vaschetta è progettata per contenere circa 1 litro di acqua; nel caso in cui si dovesse verificare la fuoriuscita o la caduta di liquidi sul dispositivo, provvedere immediatamente allo spegnimento procedere allo svuotamento della vaschetta. Se il liquido caduto sul piano è superiore alla quantità che può contenere la vaschetta spegnere il dispositivo e contattare immediatamente il servizio assistenza.
Rumori
L'induzione può generare una lieve rumorosità; questa è variabile in funzione al materiale, al tipo di pentola e della potenza selezionata.
Quando il piano viene utilizzato frequentemente la ventola di raffreddamento si accende per salvaguardare la vita dell' elettronica, generando un ronzio: esso è perfettamente normale.
Primo utilizzo
P ulire con un panno umido e asciugare il piano cottura prima di utilizzarlo per la prima volta.
Si consiglia di asciugare l'apparecchio dopo averlo pulito con un panno umido per evitare residui di calcare.
Quando si accende l'apparecchio per la prima volta è possibile che si generino odori o si formino fumi. Con ogni ulteriore uso l'odore si attenua finché sparisce del tutto. Odori ed eventuali fumi non sono sintomatici di un allacciamento errato o di eventuali danni all'apparecchio e non sono dannosi per la salute
Achtung
La cappa è fornita di uscita d'aria per lo scarico dei fumi verso l'esterno "ASPIRANTE". nel caso non sia possibile scaricare i fumi e vapori della cottura verso l'esterno, si può utilizzare la cappa in versione "FILTRANTE" montando il filto ai carboni attiva.
L'aspirazione può essere installata in 2 modi diversi, per meglio adattarsi alla conformazione di ogni cucina; scegliere il tipo di montaggio più congeniale al vostro mobile.

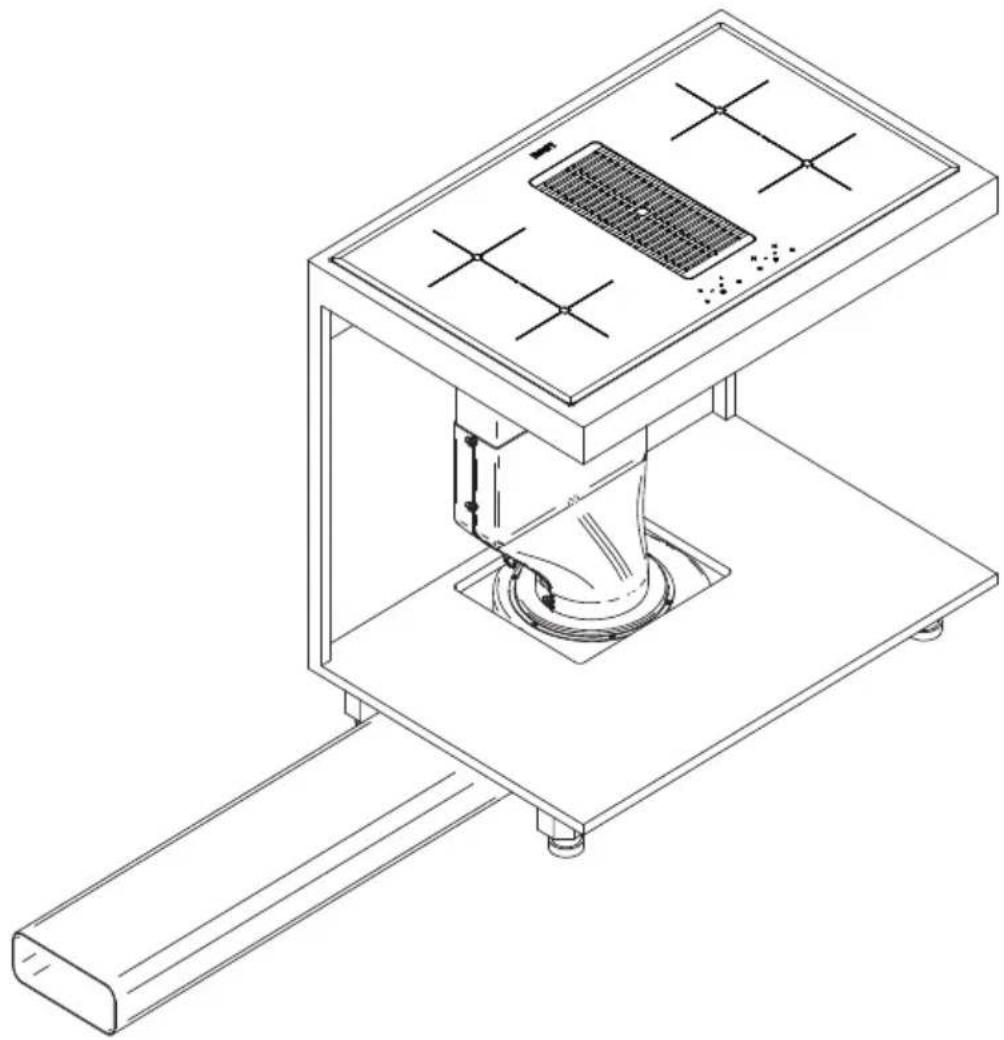

Installazione versione 1
Installazione versione 1

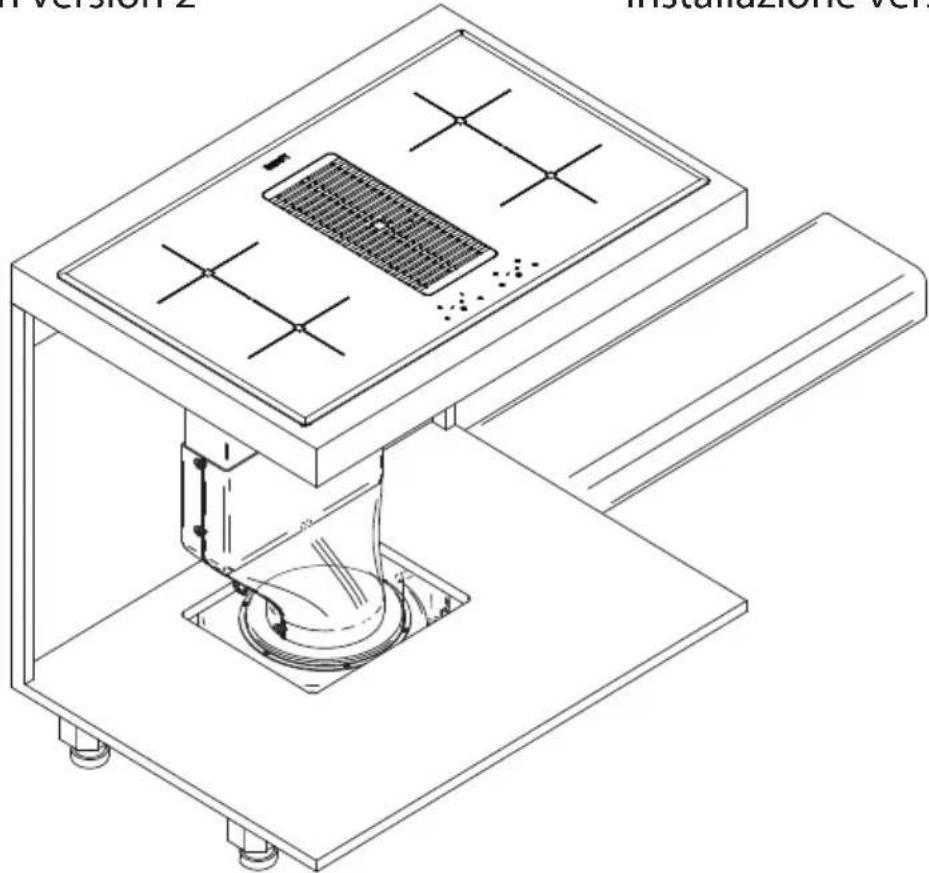

Installation Version 2
Installazione versione 2
Installazione versione 2
Da questo punto le istruzioni di montaggio sono valide per ognuna delle 2 modalità di installazione; fare attenzione all'orientamento del motore e del raccordo a seconda del tipo di installazione scelta.
Collegamenti elettrici
Assorbimento piano cottura: 7,4 kW max.
cavo induzione : H05V2V2-F 4x2,5 mm2
cavo aspirazione : Ho5vv-f 3x075 mm2 "attacco IEC"
I cavi di alimentazione devono essere posizionati in modo che non vengano a contatto con le parti calde del piano.
E' proibito allungare o accorciare qualsiasi cavo di collegamento.
Absorption Kochfeld: 7,4 kW max.
Induktionskabel : H05V2V2-F 4x2,5 mm2 Kabel Absaugung : Ho5vv-f 3x075 mm2 "Anschluss IEC"
IL prodotto è dotato di tasti sensori elettronici che reagiscono al tocco.
Accendere dapprima il piano e poi la zona di cottura desiderata.
Accensione del piano cottura
Premere il tasto power Ⓙ per almeno 2 secondi.
Tutti i display si accendono. Se non segue nessun'altra immissione, dopo pochi secondi il piano di cottura si spegne per motivi di sicurezza.
Attivazione delle zone cottura desiderata
Toccare il tasto relativo alla zona d'interesse.
Sul display compare 0 agire su + o – per selezionare la potenza desiderata che va da 1 a P
P: indica la funzione Booster ed è presente su ogni zona di cottura. Per attivarlo è necessario agire sul tasto + fino ad arrivare alla potenza 9, ed effettuare un' ulteriore pressione del tasto. Tale funzione rimarrà attiva per 5 minuti, dopo di che il sistema si riposizionerà alla potenza 9. È consigliato utilizzare tale funzione per portare più velocemente ad ebollizione l'acqua.
Pot Detection
Se non vengono posizionate o riconosciute pentole idonee sulle varie zone di cottura, la funzione pot detection indicherà tale mancanza con il simbolo "u"
Posizionare quindi una pentola, adeguata per diametro e materiali, sulle zone cottura, come indicato nel paragrafo recipienti adeguati.
La zona cottura si spegnerà automaticamente dopo 10 minuti se nessuna pentola viene riconosciuta.
Spegnimento piano cottura e indicazione calore residuo
Toccare il tasto power. Ⓙ
La spia dell'interruttore principale e le spie delle zone di cottura si spengono. Il piano di cottura è spento. La spia del calore residuo visualizzata con un H presente su ogni zona di cottura, che resta illuminata fino a che tali zone non si sono raffreddate a sufficienza.
Attenzione rischio ustione
Non toccare la zona di cottura che visualizza questa indicazione (H).
Se una zona di cottura rimane accesa troppo a lungo al medesimo livello di potenza, l'apparecchio provvede automaticamente al suo spegnimento e appare l'indicazione del calore residuo H.
Riaccenderla come di consueto per rimettere in funzione la zona di cottura.
La tabella seguente riporta il tempo massimo di funzionamento ininterrotto per ogni livello di potenza:
| Potenza limite di funzionamento in minuti | |
| 1 520 | |
| 2 402 | |
| 3 318 | |
| 4 260 | |
| 5 212 | |
| 6 170 | |
| 7 139 | |
| 8 113 | |
| 9 | 90 |
| P | 5 |
Programmazione fine cottura
La funzione timer può essere impostata da 1 a 99 minuti su ogni zona di cottura.
Per attivare il timer: selezionare la zona di cottura e impostare il livello di potenza desiderato, poi premere contemporaneamente i tasti + e -, quindi agire sul + o - per impostare i minuti desiderati. Un segnale acustico della durata di 2 minuti indicherà la fine dei minuti impostati e la zona di cottura si spegnerà automaticamente.
Contaminuti
La funzione countdown può essere impostata da 1 a 99 minuti, ma al contrario del timer essa non prevede lo spegnimento delle zone di cottura.
La fine dei minuti impostati sarà resa nota con un segnale acustico.
A piano acceso: senza selezionare una zona di cottura particolare, premere contemporaneamente i tasti + e -, quindi agire sul + o - per impostare i minuti desiderati.
Una volta impostato continua a funzionare anche dopo lo spegnimento del piano fino allo scadere dei minuti impostati.
Child-Lock Sicurezza bambini
Il piano di cottura è dotato di un blocco di sicurezza affinché non possa essere inavvertitamente acceso dai bambini. Può essere attivato solo se zone di cottura non sono state selezionate.
Per attivare: toccare il tasto power, toccare contemporaneamente il tasto che indica la zona di cottura in basso a destra e il tasto -, e premere di nuovo il tasto che indica la zona di cottura in basso a destra.
Una volta attiva la funzione Child Lock, sul display comparirà il simbolo L.
Per disattivare: toccare il tasto power, toccare contemporaneamente il tasto che indica la zona di cottura in basso a destra e il tasto -; premere di nuovo il tasto -.
Bridge mode
La funzione Bridge permette di utilizzare due zone di cottura in simultanea come fossero un'unica zona, consentendo l'utilizzo di pentole grandi abbastanza da coprire due zone di cottura contigue. Per attivare tale funzione selezionare contemporaneamente due zone di cottura contigue; su una delle due apparirà il simbolo (n) mentre sull'altra verrà visualizzata la potenza di cottura che potrà essere impostata agendo sui tasti + e -.
Per disattivare la funzione Bridge premere contemporaneamente una seconda volta i tasti delle due zone di cottura.
Overflow detector
In caso dei liquidi tracimino sopra alla zona comandi del piano cottura, si spegnera in automatico qualsiasi funzione del piano cottura (tranne il contaminuti). Per riattivare il piano cottura pulire prima il pannello dei comandi.
Piano cottura
Il piano di cottura deve essere sempre pulito dopo ogni uso. Lasciare raffreddare l'apparecchio prima di pulirlo.
Prima di pulire il piano in vetroceramica si consiglia di attivare la sicurezza bambini in modo che il piano non entri in funzione accidentalmente (vedere funzione Child Lock).
Utilizzare esclusivamente prodotti per la pulizia concepiti per piani di cottura in vetroceramica. Rispettare le indicazioni riportate sulla confezione di ciascun prodotto.
Non utilizzare i seguenti prodotti per la pulizia. Essi potrebbero danneggiare le superfici del piano in vetroceramica:
-prodotti anticalcare o per eliminare macchie e/o ruggine,
-detersivi per piatti e/o lavastoviglie,
-detergenti per vetro,
-detergenti contenenti soda, ammoniaca, acidi o cloruri
-qualsiasi detergente, spugne, spazzole abrasive
-solventi
-gomma cancella sporco
-oggetti appuntiti
-prodotti per la pulizia di forni o grill
-qualsiasi apparecchio a vapore, in quanto il vapore potrebbe raggiungere le parti sotto tensione e provocare un corto circuito.
Per evitare danni alla cornice del piano di cottura, osservare le seguenti indicazioni:
Utilizzare solo acqua calda con poco sapone
Non utilizzare in alcun caso utensili affiliati o prodotti abrasivi
Non utilizzare il raschietto per il vetro.
Eventuali residui di sporcizia vanno eliminati con il raschietto per il vetro. Fare attenzione a non ferirsi con il raschietto.
Se zucchero o pietanze contenenti zucchero, plastica o carta stagnola finiscono sul piano di cottura caldo, è consigliato spegnerlo. Eliminare queste sostanze immediatamente dalla zona di cottura, anche se il piano è ancora caldo, utilizzando raschietto, altrimenti raffreddandosi potrebbero danneggiare la vetroceramica.
(Attenzione: pericolo di ustionarsi!!!) Infine pulire la zona di cottura quando si è raffreddata.
La segnaletica sul piano si può consumare per l'uso di detersivi abrasivi e aggressivi, spugne di acciaio e fondi di pentole. Evitare di utilizzare questi prodotti per la pulizia. In ogni caso ciò non compromette in alcun modo il corretto funzionamento del prodotto.
Attenzione: tutte le problematiche riportate in questo paragrafo sono esclusivamente di carattere estetico e non influenzano in alcun modo il corretto funzionamento dell'apparecchio. Esse non possono essere ripristinate in garanzia.
Zona aspirante
Filtro antigrasso;
deve essere pulito una volta al mese, con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.
Con il lavaggio in lavastoviglie il filtro antigrasso metallico si può opacizzare, ma le sue caratteristiche di filtraggio non cambiano assolutamente.
Filtro al carbone (solo per versione filtrante):
I filtri ai carboni attivi F possono essere lavati in lavastoviglie una volta, dopo di che devono essere sostituiti. I filtri ai carboni attivi devono essere sostituiti comunque ogni 6 mesi.
Trattengono gli odori sgradevoli derivanti dalla cottura.
Questo dispositivo consente di scegliere la modalità di funzionamento (aspirante o filtrante) a seconda dell'installazione.
Alla prima accensione per circa un minuto il display visualizza quale modalità è attiva.
Filtrante: il display indica la lettera C e il tasto reset filtri lampeggia veloce.
Aspirante: il display indica la lettera C e il tasto reset filtri è spento.
Durante questa fase si può cambiare modalità premendo il tasto F
Un beep conferma il cambio programma.
Terminato il tempo a disposizione il programma esce da questa modalità e va in stand by o premendo il tasto B on/off motore
Per richiamare la scelta della modalità di funzionamento togliere e ridare tensione al dispositivo.
Nota: in modalità filtrante allo spegnimento del dispositivo l'aspirazione rimane accesa per 20 minuti alla minima velocità, per permettere l'evaporazione dell'eventuale condensa formatasi durante le fasi di cottura e sul display lampeggia il simbolo □
B:Tasto on/off motore: al contatto il tasto avvia il motore se accesso ne provoca lo spegnimento. Agendo poi sui tasti "+" e "-" si potrà variare la velocità (potenza) di aspirazione. In modalità aspirante la 5° e la 6° sono temporizzate.
C:Tasto di decremento velocità (potenza) di aspirazione: al contatto del tasto diminuirà la velocità di aspirazione della cappa.
D:Tasto di incremento velocità (potenza) di aspirazione: al contatto del tasto aumenterà la velocità di aspirazione della cappa.
G:Tasto reset filtri: al contatto del tasto si resetterà l'avviso di saturazione filtro antigrasso di metallo.
Dopo 30 ore di attività della cappa il simbolo F, alternato al simbolo G, lampeggerà indicando la necessità di pulire i filtri anti grasso di metallo, tale allarme inibisce il funzionamento dell'aspirazione fino al reset., per permettere lo svuotamento della vaschetta raccogli acqua. (operazione da effettuare secondo necessità e comunque obbligatoriamente ad ogni reset filtri).
F:Tasto reset filtri:Attivo solo in modalità filtrante: Dopo 120 ore di attività della cappa il simbolo F, alternato al simbolo C, lampeggerà indicando la necessità di pulire/sostituire i filtri carbone attivi; i filtri carbone possono essere lavati in lavastoviglie una volta, dopo di che devono essere sostituiti.
In modalità aspirante l'allarme filtri carbone è disattivato
A:Tasto timer: al contatto del tasto, qualunque sia la velocità di aspirazione selezionata, si attiverà la funzione timer. Al primo tocco la durata del timer sarà di 5 minuti (indicata da un lampeggio singolo del tasto), al secondo tocco 10 minuti (lampeggio doppio) e al terzo tocco 20 minuti (lampeggio triplo). Il lampeggio del tasto timer proseguirà per l'intera durata della funzione. Una quarta pressione del tasto disattiverà la funzione timer.
E:Tasto intensivo: al contato del tasto il motore passa direttamente alla prima intensiva (5° velocità, temporizzata per circa 8 minuti); una seconda pressione del tasto attiva la seconda intensiva (6° velocità, temporizzata per circa 6 minuti).
La temporizzazione delle velocità è attiva solo in modalità aspirante.
TABELLA ERRORI PIANO COTTURA
Tali errori compaiono sul display del piano cottura.
| Codice errore Descrizione Possibili cause Soluzione | |||
| C, E, C lampeggiante, E lampeggiante o simbo-lo - | Se il display di una zona cottura mostra uno di questi simboli si è inter-venuto o si sta interve-nendo nelle configura-zioni di base del sistema. | Rilevati problemi o mo-difiche alle configurazio-ni di base del sistema. | Contattare il centro di assistenza tecnica autorizzato specificando il codice di errore. |
| E2 Temperatura eccessiva della zona cottura. | Surriscaldamento della pentola. | Far raffreddare il sistema, diminuendo eventualmente la potenza o rimuovendo la pentola.* | |
| E3 Malfunzionamento do-vuto ad utilizzo di pen-tole di materiale non appropriato . | Pentole di materiale non appropriato o possibile perdita delle proprietà magnetiche delle stesse al salire della tempera-tura. | Utilizzare pentole di materiale appropriato o sostituirle.* | |
| E4, E5, E6, E7, E8, E9, EA, EC, EH, | Anomalia hardware Rilevati errori hardware Conta tare il centro di assistenza tecnica autorizzato specificando il codice di errore. | ||
| No display / Function Errore di tensione o del touch control. | Collegamento elettrico difettoso o anomalia di un componente. | Contattare il centro di assistenza tecnica autorizzato specificando il codice di errore. | |
| Er31, Er47, Er22, Er20, o segmenti del display che si accendono ciclica-mente | Anomalia touch control Rilevato errore nel co-mando touch | Contattare il centro di assistenza tecnica autorizzato specificando il codice di errore. | |
| Er 03 o | Attivazione continua di uno dei tasti, il coman-do si spegne dopo 10 secondi. | Liquido o pentola sulla zona comando | Asciugare e pulire il ve-tro o rimuovere la pen-tola dalla zona comando. |
| La potenza torna al livello 0 | Rilevata anomalia in un componente hardware | Contattare il centro di assistenza tecnica autorizzato specificando il codice di errore. | |
| L Nessun errore! Child Lock attivato | Disattivare il Child Lock facendo riferimento al paragrafo apposito. | ||
| u | Pentola non rilevata | Non vi sono pentole sulla zona----Le pentole non sono adatte----Il diametro del fondo della padella è troppo-piccolo rispetto alla zona----le pentole non coprono la croce | Appoggiare una pentola sulla zona----Utilizzare pentole ido-nee. Fare riferimento al capitolo “la cottura a induzione”----Usare pentole delle dimensioni corrette. Fare riferimento al capitolo “la cottura a induzione”.----Fare in modo che la cro-ce sia completamente coperta |
* Se l'errore persiste contattare il centro di assistenza tecnica autorizzato, specificando il codice di errore.
| Informazioni sui piani di cottura elettrici a uso domesticoai sensi del regolamento (UE) n. 66/2014 | |||||
| Identificativo del modello | |||||
| Tipologia di piano cottura incassato | |||||
| Numero di zone e/o aree di cottura 4 | |||||
| Tecnologia di riscaldamentoZone di cottura e aree di cottura a induzione, zone di cotturaradianti. | 1. = Induzione2. = Induzione3. = Induzione4. = Induzione | ||||
| Per le zone di cottura elettriche circolari: diametro della superficie utile.Per zone o aree di cottura non circolari: lunghezza/larghezza della superficie/zona di cottura utile L/W. | 1. = 180 x 2202. = 180 x 2203. = 180 x 2204. = 180 x 220 | ||||
| Consumo energetico per zona o area di cotturacalcolato al kg (ECelectric cooking) | Wh/kg1. = 191822. = 1823. = 1844. = 179 | ||||
| Consumo energetico del piano cottura calcolato per kg(ECelectric hob) | Wh/kg182 | ||||
NOTES
NOTES
Foster spa
tel. +39.0522.687425 - tel. Servizio Assistenza +39.0522.684450
fax +39.0522.686019 - fax Servizio Ricambi +39.0522.962166
e-mail: service@fosterspa.com
www.fosterspa.com
- Pericolo di incendio
- Pericolo di ustioni
- Proteggere l'ambiente
- Smaltimento del materiale di imballaggio
- Dismissione dei vecchi elettrodomestici
- Consigli per il risparmio energetico
- Esempi di regolazione della potenza
- La cottura a induzione
- Vantaggi della cottura a induzione.
- Recipienti adeguati
- Recipienti non adeguati
- Pericolo guasti
- Rumori
- Primo utilizzo
- Achtung
- Collegamenti elettrici
- Absorption Kochfeld: 7,4 kW max.
- Accensione del piano cottura
- Attivazione delle zone cottura desiderata
- Pot Detection
- Spegnimento piano cottura e indicazione calore residuo
- Attenzione rischio ustione
- Programmazione fine cottura
- Contaminuti
- Child-Lock Sicurezza bambini
- Bridge mode
- Overflow detector
- Piano cottura
- Zona aspirante
- Filtro antigrasso;
- Filtro al carbone (solo per versione filtrante):
- In modalità aspirante l'allarme filtri carbone è disattivato
- TABELLA ERRORI PIANO COTTURA
- NOTES
Marca : Foster
Modello : 7391 245
Categoria : Cucina
